1. Введение

Благодарим вас за покупку материнской платы ASRock Fatal1ty Z77 Professional

Series надежной материнской платы, изготовленной в соответствии с постоянно

предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает

превосходную производительность и отличается отличной конструкцией, которые

отражают приверженность ASRock качеству и долговечности.

Данное руководство по быстрой установке включает вводную информацию о материнской

плате и пошаговые инструкции по ее установке. Более подробные сведения о плате

можно найти в руководстве пользователя на компакт-диске поддержки.

Спецификации материнской платы и программное обеспечение

BIOS иногда изменяются, поэтому содержание этого руководства

может обновляться без уведомления. В случае любых модификаций

руководства его новая версия будет размещена на веб-сайте ASRock

без специального уведомления. Кроме того, самые свежие списки

поддерживаемых модулей памяти и процессоров можно найти на

сайте ASRock.

Адрес веб-сайта ASRock http://www.asrock.com

При необходимости технической поддержки по вопросам данной

материнской платы посетите наш веб-сайт для получения

информации об используемой модели.

www.asrock.com/support/index.asp

1.1 Комплектность

Материнская плата ASRock Fatal1ty Z77 Professional Series

(форм-фактор ATX:12,0 x 9,6 дюйма / 30,5 x 24,4 см)

Руководство по быстрой установке ASRock Fatal1ty Z77 Professional Series

Компакт-диск поддержки ASRock Fatal1ty Z77 Professional Series

6 x кабель данных Serial ATA (SATA) (дополнительно)

2 x кабель питания для жесткого диска Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

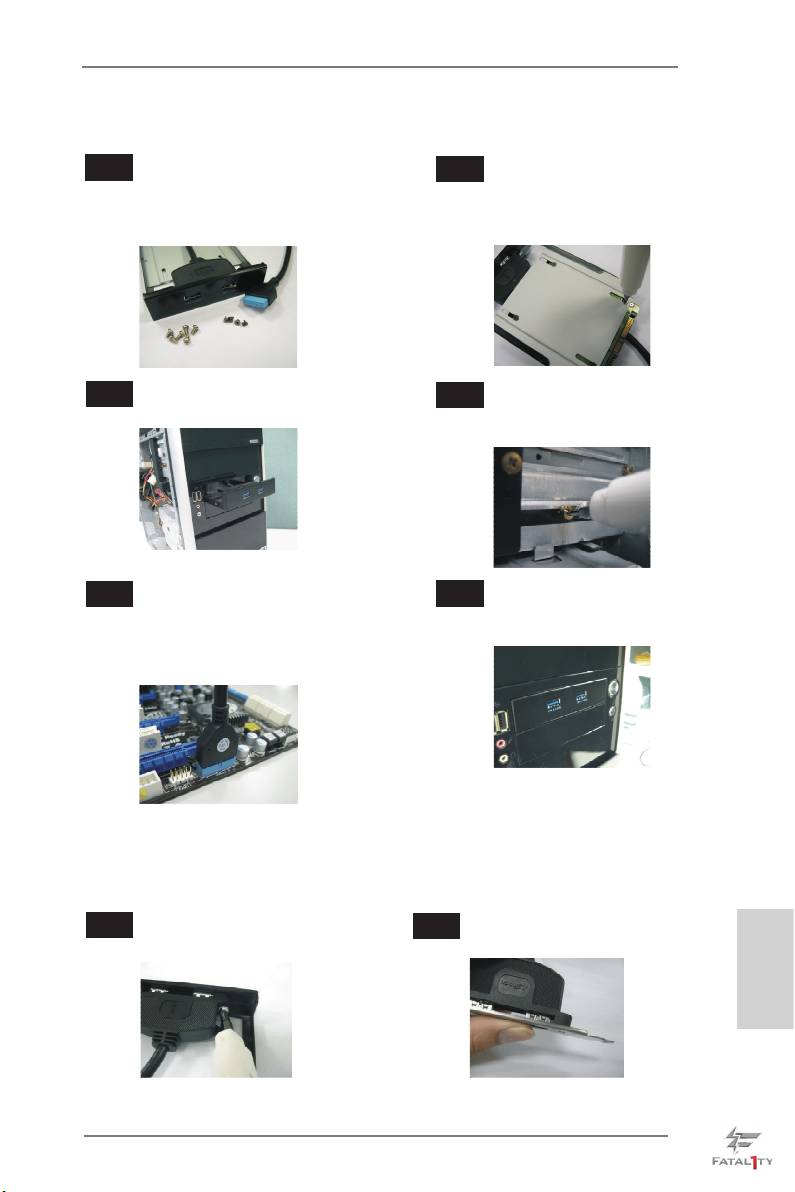

1 x Передняя панель USB 3.0

4 x корпусе Винты

6 x Жесткий диск Винты

1 x Кронштейн заднего разъема USB 3.0

1 x карта ASRock SLI_Bridge_2S

Русский

ASRock напоминает...

®

Для обеспечения максимальной производительности ОС Windows

TM

TM

7 / 7 64-bit / Vista

/ Vista

64-bit рекомендуется в BIOS выбрать для

параметра Storage Configuration (Конфигурация запоминающего

устройства) режим AHCI. Подробные сведения о настройке BIOS см.

в руководстве пользователя на прилагаемом компакт-диске.

132

Fatal1ty Z77 Professional Series Motherboard

1.2 Спецификации

Платформа - форм-фактор ATX:12,0 x 9,6 дюйма / 30,5 x 24,4 см

- Дизайн конденсатора Premium Gold (100% японские

высококачественные конденсаторы на основе проводящих

полимеров)

®

TM

Процессор - Поддержка процессора Intel

Core

i7 / i5 / i3 3-го и 2-го поколения

с помощью разъема для процессоров LGA 1155

- Дизайн системы питания DigiPower

- 16 + 8 проектирование фаз питания

®

- Поддержка технологии Intel

Turbo Boost 2.0

- Поддержка разблокированного ЦП серии K

- Поддержка технологии Hyper-Threading

(см. ОСТОРОЖНО, пункт 1)

®

- Поддержка технологии Intel

Rapid Start Technology и Smart Connect

®

Technology с помощью процессора Intel

Ivy Bridge

®

Набор микросхем - Intel

Z77

Память - Поддержка технологии Dual Channel DDR3 Memory Technology

(см. ОСТОРОЖНО, пункт 2)

- 4 x гнезда DDR3 DIMM

- Поддержите DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/1600/

1333/1066 не- ECC, безбуферная память

- Максимальный объем системной памяти: 32 ГБ

(см. ОСТОРОЖНО, пункт 3)

®

- поддержка профиля Intel

Extreme Memory Prole (XMP)1.3/1.2

Гнезда - 2 x слота PCI Express 3.0 x16 (PCIE2/PCIE4: одна видеокарта в

расширения режиме x16 (PCIE2) / x8 (PCIE4) или две видеокарты в режиме

x8/x8) (см. ОСТОРОЖНО, пункт 4)

®

* PCIE 3.0 поставляется только в комплекте с ЦП Intel

Ivy Bridge. В

®

комплекте с ЦП Intel

Sandy Bridge поставляется только модель

PCIE 2.0.

- 1 x гнезда PCI Express 2.0 x16 (PCIE5: режим x4)

- 2 x гнезда PCI Express 2.0 x1

- 2 x гнезда PCI

TM

TM

- поддержка AMD Quad CrossFireX

, 3-Way CrossFireX

и

TM

CrossFireX

®

TM

TM

- поддержка NVIDIA

Quad SLI

и SLI

®

Графика * Встроенный видеоадаптер Intel

HD Graphics и выходы VGA

поддерживаются только с процессорами, оснащенными

интегрированным графическим процессором.

®

®

- Поддержка функций встроенных видеоадаптеров Intel

HD: Intel

®

TM

®

Quick Sync Video, Intel

InTru

3D, технологии Intel

Clear Video HD,

®

®

Русский

Intel

HD Graphics 2500/4000, Intel

Advanced Vector Extensions (AVX)

®

- Pixel Shader 5.0, DirectX 11 с процессором Intel

Ivy Bridge, Pixel

®

Shader 4.1, DirectX 10.1 с процессором Intel

Sandy Bridge

- Макс. объем разделяемой памяти 1760Мб

(см. ОСТОРОЖНО, пункт 5)

133

Fatal1ty Z77 Professional Series Motherboard

- Двойственное VGA выходное устройство: поддерживает HDMI и

DisplayPort порты через независимый контроллер дисплея

- Поддержка HDMI 1.4a с максимальным разрешением до 1920х1200

@ 60 Гц

- Поддержка DisplayPort с максимальным разрешением до

2560х1600 @ 60 Гц

- Поддержка Auto Lip Sync, Deep Color (12 бит на цветовой канал),

xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим

монитор с разъемом HDMI) (см. ОСТОРОЖНО, пункт 6)

- Поддержка функции HDCP через разъемы HDMI и DisplayPort

- Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) /

воспроизведение HD-DVD через разъемы HDMI и DisplayPort

Аудиосистема - 7.1 CH HD Аудио HD с Довольной Защитой

(Кодер-декодер Аудио Realtek ALC898)

- Поддержка Premium Blu-ray audio

ЛВС - PCIE x 1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- поддержка Wake-On-LAN

- Поддержка энергосберегающего интерфейса Ethernet 802.3az

- Поддерживает два интерфейса ЛВС с функцией объединения

- Поддержка PXE

Разъемы ввода- I/O Panel

вывода на задней - 1 x порт клавиатуры/мыши PS/2

панели - 1 x HDMI порт

- 1 x DisplayPort

- 1 x порт Optical SPDIF Out

- 5 x порта USB 2.0 на задней панели в стандартной конфигурации

- 1 x порт мыши Fatal1ty (USB 2.0)

- 1 x eSATA3 порт

- 6 x порта USB 3.0 на задней панели в стандартной конфигурации

- 2 x Разъем RJ-45 LAN с светодиодным индикатором (индикатор

ACT/LINK и индикатор SPEED)

- 1 x порт IEEE 1394

- 1 x кнопка Clear CMOS со светодиодом

- Соединитель звуковой подсистемы: тыльная колонка / центральная

/ субвуфер / линейный вход / передняя колонка / микрофон

(см. ПРЕДУПРЕЖДЕНИЕ 7)

SATA3 - 2 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с от

®

Русский

контроллера Intel

Z77, с аппаратной поддержкой функций RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage и технологии

Intel Smart Response), NCQ, AHCI и горячего подключения

- 4 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с от

контроллера ASMedia ASM1061, с аппаратной поддержкой функций

NCQ, AHCI и «горячего подключения» (порт SATA3_A4 объединен с

портом eSATA3)

®

USB 3.0 - 2 x задних порта USB 3.0 на контроллере Intel

Z77 с поддержкой

интерфейсов USB 1.0/2.0/3.0 и скорости передачи данных до

134

Fatal1ty Z77 Professional Series Motherboard

5 Гбит/с

- 4 x задних порта USB 3.0 на контроллере Etron EJ188H с

поддержкой интерфейсов USB 1.0/2.0/3.0 и скорости передачи

данных до 5 Гбит/с

- 1 x передний разъем USB 3.0 (поддерживает 2 порта USB 3.0) на

®

контроллере Intel

Z77 с поддержкой интерфейсов USB 1.0/

2.0/3.0 и скорости передачи данных до 5 Гбит/с

Колодки и - 4 x разъема SATA2 3,0 Гбит/с, поддержка функций RAID (RAID 0,

плате RAID 1, RAID 5, RAID 10, Intel Rapid Storage и технологии Intel

Smart Response), NCQ, AHCI и горячего подключения

- 6 x разъема SATA3 6,0 Гбит/с

- 1 x разъема ATA133 IDE (Поддерживает до 2 устройств IDE)

- 1 x Порт гибкого диска

- 1 x Колодка инфракрасного модуля

- 1 x Колодка COM

- 1 x Колодка HDMI_SPDIF

- 1 x Колодка IEEE 1394

- 1 x разъем Power LED

- соединитель: CPU/Chassis/Power FAN

- 24-контактный Колодка питания ATX

- 8-контактный Разъем ATX 12 В

- Внутренние аудиоразъемы

- Аудиоразъем передней панели

- 2 x Колодка USB 2.0 (одна колодка для поддержки 4)

дополнительных портов USB 2.0

- 1 x Колодка USB 3.0 (одна колодка для поддержки 2

дополнительных портов USB 3.0)

- 1 x Dr. Debug (7-сегментный ЖК-дисплей)

Быстрое - 1 x кнопка Clear CMOS со светодиодом

переключение - 1 x кнопка Power Switch со светодиодом

- 1 x кнопка Reset Switch со светодиодом

BIOS - 64Mb AMI UEFI Legal BIOS с поддержкой rpaфичеckoro интеpфeйca

поль зователя

- поддержка “Plug and Play”

- ACPI 1.1, включение по событиям

- поддержка режима настройки без перемычек

- поддержка SMBIOS 2.3.1

- Регулировка напряжений CPU Core, IGPU, DRAM, 1.8V PLL, VTT,

VCCSA

Компакт- диск - Драйверы, служебные программы, антивирусное программное

поддержки обеспечение (пробная версия), Пробная версия программы

CyberLink MediaEspresso 6.5, ASRock MAGIX Multimedia Suite -

поставщик

Русский

Уникальная - F-Stream (см. ОСТОРОЖНО, пункт 8)

Особенность - ASRock Instant Boot

- ASRock Instant Flash (см. ОСТОРОЖНО, пункт 9)

- ASRock APP Charger (см. ОСТОРОЖНО, пункт 10)

- ASRock SmartView (см. ОСТОРОЖНО, пункт 11)

135

Fatal1ty Z77 Professional Series Motherboard

- ASRock XFast USB (см. ОСТОРОЖНО, пункт 12)

- ASRock XFast LAN (см. ОСТОРОЖНО, пункт 13)

- ASRock XFast RAM (см. ОСТОРОЖНО, пункт 14)

- ASRock Crashless BIOS (см. ОСТОРОЖНО, пункт 15)

- Lucid Virtu Universal MVP (см. ОСТОРОЖНО, пункт 16)

* Lucid Virtu Universal MVP поддерживается только с процессорами,

оснащенными интегрированными интегрированным графическим

процессором.

- Hybrid Booster:

- плавная настройка частоты процессора

(см. ОСТОРОЖНО, пункт 17)

- ASRock U-COP (см. ОСТОРОЖНО, пункт 18)

- Защита от сбоев загрузки Boot Failure Guard (B.F.G)

- Combo Cooler Option (C.C.O.) (см. ОСТОРОЖНО, пункт 19)

- Ночное LED-освещение

Контроль - Датчики температуры процессора

оборудо-вания - Датчики температуры корпуса

- Тахометры вентиляторов CPU/Chassis/Power FAN

- Бесшумный вентилятор ЦП/системного блока (возможность авто

матической настройки скорости вентилятора системного блока в

соответствии с температурой центрального процессора)

- Мультиконтроль скорости вентилятора ЦП/Шасси

- Контроль= напряжения: +12V, +5V, +3.3V, Vcore

®

®

TM

Операцион - Совместимость с Microsoft

Windows

7 / 7 64-bit / Vista

/

TM

Поддержка 64-разрядной версии Vista

/ XP / XP 64-bit

(см. ОСТОРОЖНО, пункт 20)

ные системы - FCC, CE, WHQL

Сертификаты - Совместимость с ErP/EuP Ready (требуется блок питания

совместимый с ErP/EuP) (см. ОСТОРОЖНО, пункт 21)

* Для детальной информации продукта, пожалуйста посетите наш вебсайт:

http://www.asrock.com

ВНИМАНИЕ

Следует понимать, что с оверклокингом связан определенный риск во всех

случаях, включая изменение установок BIOS, применение технологии Untied

Overclocking или использование инструментов оверклокинга сторонних

производителей. Оверклокинг может повлиять на стабильность работы

системы и даже вызвать повреждение входящих в нее компонентов и

Русский

устройств. Приступая к оверклокингу, вы полностью берете на себя все

связанные с ним риски и расходы. Мы не будем нести ответственность за

любые возможные повреждения в результате оверклокинга.

136

Fatal1ty Z77 Professional Series Motherboard

ОСТОРОЖНО!

1. Информацию об установке параметров гиперпоточной технологии (Hyper-

Threading Technology) вы найдете на стр. 73 Руководства пользователя

на компакт-диске поддержки.

2. Данная материнская плата поддерживает технологию двухканальной

памяти Dual Channel Memory Technology. Перед ее использованием

не забудьте прочитать инструкции по правильной установке модулей

памяти в руководстве по установке (стр. 19).

3. В силу ограничения операционной системы фактическая емкость

памяти может быть меньше 4Гб для обеспечения резервного места для

®

TM

использования системой Windows

7 / Vista

/ XP. Таких ограничений нет

®

для Windows

OS с 64-bit центральным процессором. Технология ASRock

XFast RAM помогает использовать память, которая не используется ОС

®

Windows

.

4. Tолько PCIE2 и PCIE4 поддерживает скорость Gen 3. Для работы

PCI Express на скорости Gen 3 обязательно установите ЦП Ivy Bridge.

При установке ЦП Sandy Bridge работа PCI Express осуществляется

только на скорости PCI Express Gen 2.

5. Максимальная совместная емкость памяти определена продавцем

®

микропроцессорного набора и может измениться. Входите в Intel

веб-

сайт за последние информации, пожалуйста.

®

6. Функции xvYCC и Deep Color поддерживаются только в Windows

7 64-

бит / 7. Функция Deep Color будет включена только в том случае, если

монитор поддерживает функцию EDID (12-битные цветовые каналы).

®

TM

Функция HBR поддерживается только в Windows

7 64-бит / 7 / Vista

64-

TM

бит / Vista

.

7. Поддерживается работа микрофонного входа в режимах моно и

стерео. Поддерживаются 2-, 4-, 6- и 8-канальный режимы вывода звука.

Соответствующие схемы подключения описаны на стр. 5.

8. Служебная программа F-Stream – это универсальное средство

тонкой настройки различных функций системы с удобным и понятным

интерфейсом, включающая разделы Hardware Monitor (Наблюдение

за оборудованием), Fan Control (Управление вентилятором),

Overclocking («Разгон» процессора), OC DNA (Параметры «разгона»)

and IES (Автоматическое энергосбережение). В разделе Hardware

Monitor (Наблюдение за оборудованием) отображаются основные

характеристики аппаратных средств системы. В разделе Fan Control

правление вентилятором) отображается скорость вентилятора и

температура, которые можно регулировать. В разделе Overclocking

(«Разгон» процессора) можно увеличить рабочую частоту ЦПУ, чтобы

добиться оптимальной производительности системы. В разделе OC

DNA (Параметры «разгона») можно сохранить настройки «разгона»

Русский

процессора в виде профиля, который потом можно предложить для

использования своим друзьям. Друзья смогут загрузить профиль

«разгона» на свои компьютеры и получить аналогичный результат. В

разделе IES (Автоматическое энергосбережение) можно настроить

137

Fatal1ty Z77 Professional Series Motherboard

регулятор напряжения так, что он будет уменьшать количество

работающих линий питания, чтобы поднять КПД системы без ущерба для

ее производительности во время простоя ядер ЦПУ.

9. ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash

ROM. Данное средство для обновления BIOS умеет работать без входа в

®

операционные системы, вроде MS-DOS или Windows

. Чтобы запустить

программу достаточно нажать <F6> во время самотестирования системы

(POST) или войти в BIOS при помощи кнопки <F2> и выбрать пункт AS-

Rock Instant Flash через меню. Запустите программу и сохраните новый

BIOS на USB-флэшку, дискету или жесткий диск. После этого вы сможете

оперативно обновить BIOS, без необходимости подготовки

дополнительной дискеты, без установки программы прошивки. Имейте в

виду, что USB-флэшка или винчестер должны использовать файловую

систему FAT32/16/12.

10. Если вы хотите быстрее и без ограничений заряжать свои устройства

Apple, например iPhone, iPad и iPod Touch, компания ASRock

приготовила отличное решение для вас – ASRock APP Charger. Просто

установив драйвер APP Charger, вы сможете заряжать iPhone от

компьютера намного быстрее, ускорение составит до 40%. ASRock

APP Charger позволяет быстро заряжать несколько устройств Apple

одновременно и даже поддерживает непрерывную зарядку, когда

компьютер переходит в режим ожидания (S1), режим ожидания с

сохранением данных в ОЗУ (S3), режим гибернации (S4) или режим

выключения (S5). Установив драйвер APP Charger, вы испытаете

небывалое удобство зарядки.

Веб-сайт ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

11. SmartView — это интеллектуальная стартовая страница для браузера

IE, на которой отображаются наиболее посещаемые веб-сайты, история

посещений, друзья в Facebook и обновляемые потоки новостей.

Эта новая функция обеспечивает более удобное использование

возможностей Интернета. Системные платы ASRock эксклюзивно

снабжаются программой SmartView, помогающей поддерживать связь

®

с друзьями. Программа SmartView работает в ОС Windows

7 / 7 64 bit /

TM

TM

Vista

/ Vista

64 bit и браузере IE8.

Веб-сайт ASRock: http://www.asrock.com/Feature/SmartView/index.asp

12. Функция ASRock XFast USB увеличивает скорость работы устройств

USB. Рост скорости зависит от устройства.

13. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет,

Русский

который даст описанные далее преимущества. Установка приоритетов

приложений ЛВС: можно задать оптимальный приоритет для своего

приложения и/или добавить новые программы. Более низкая латентность

в игре: после установки более высокого приоритета игре в режиме

онлайн, может снизиться латентность в игре. Формирование трафика:

можно одновременно просматривать видео высокого разрешения на

Youtube и загружать файлы. Анализ данных в реальном времени: в окне

состояния можно легко определить, какие потоки данных передаются в

данный момент времени.

138

Fatal1ty Z77 Professional Series Motherboard

14. ASRock XFast RAM – новая функция, входящая в состав утилиты

F-Stream. Благодаря ей, используется область памяти, использование

®

которой не возможно на процессоре с 32-битной ОС Windows

.

ASRock XFast RAM сокращает время загрузки истории посещения веб-

сайтов, существенно ускоряя навигацию по сети Интернет. Кроме того,

скорость работы Adobe Photoshop 5 увеличивается в пять раз. В числе

преимуществ ASRock XFast RAM - сокращение частоты обращений к

SSD-накопителям и жестким дискам и продление срока их эксплуатации.

15. ASRock Crashless BIOS позволяет пользователям обновлять BIOS,

не боясь отказа. В случае отключения электроэнергии в процессе

обновления BIOS ASRock Crashless BIOS автоматически завершает

процедуру обновления BIOS после возобновления подачи энергии.

Обратите внимание на то, что BIOS размещается в корневом каталоге

вашего USB диска. Данная функция доступна только для портов USB2.0.

16. Пакет VIRTU Universal MVP включает базовые возможности

технологии Virtu Universal, которая виртуализирует интегрированный

и дискретный графические процессоры для достижения лучших

среди аналогов функциональных характеристик. Это характеризует

TM

и Virtual Vsync

, благодаря бескомпромиссном у качеству

видеоизображения. Благодаря дополнительным преимуществам

технологии HyperFormance technology, VIRTU Universal MVP

улучшает качество работы видеоигр, грамотно сокращая количество

ненужных задач по визуализации изображения в потоке между

центральным процессором, графическим процессором и монитором.

17. Хотя данная материнская плата поддерживает плавную настройку

частоты, устанавливать повышенную частоту не рекомендуется.

Использование значений частоты шины процессора отличающихся от

рекомендованных, может привести к нестабильной работе системы или

повреждению процессора и материнской платы.

18. При обнаружении перегрева процессора работа системы автоматически

завершается. Прежде чем возобновить работу системы, убедитесь в

нормальной работе вентилятора процессора на материнской плате

и отсоедините шнур питания, а затем снова подключите его. Чтобы

улучшить отвод тепла, не забудьте при сборке компьютера нанести

термопасту между процессором и радиатором.

19. Combo Cooler Option (C.C.O.) предоставляет возможность устанавливать

разные типы процессорных кулеров на материнскую плату – под Socket

LGA775, LGA1155 или LGA1156. Внимание, не все кулеры под LGA775

или LGA1156 можно использовать.

®

®

20. ОС Microsoft

Windows

XP / XP 64-разрядной версией, не

®

®

поддерживает ASRock XFast RAM. ОС Microsoft

Windows

TM

TM

Vista

/ Vista

64азрядной / XP / XP 64-разрядной версией, не

®

®

поддерживает Intel

Smart Connect Technology и Intel

порта USB 3.0.

Русский

21. EuP расшифровывается как Energy Using Product. Стандарт был

разработан Европейским Союзом для определения энергопотребления

готовых систем. По требованию EuP система в выключенном состоянии

должна потреблять менее 1 Вт энергии. Для соответствия стандарту EuP

139

Fatal1ty Z77 Professional Series Motherboard

нужны соответствующие материнская плата и блок питания. Компания

Intel предложила, что совместимый с EuP блок питания должен

обеспечивать 50% эффективность линии питания 5V при потреблении

100 мА (в режиме ожидания). Сверьтесь с информацией производителей

блоков питания, чтобы выбрать модель с поддержкой EuP.

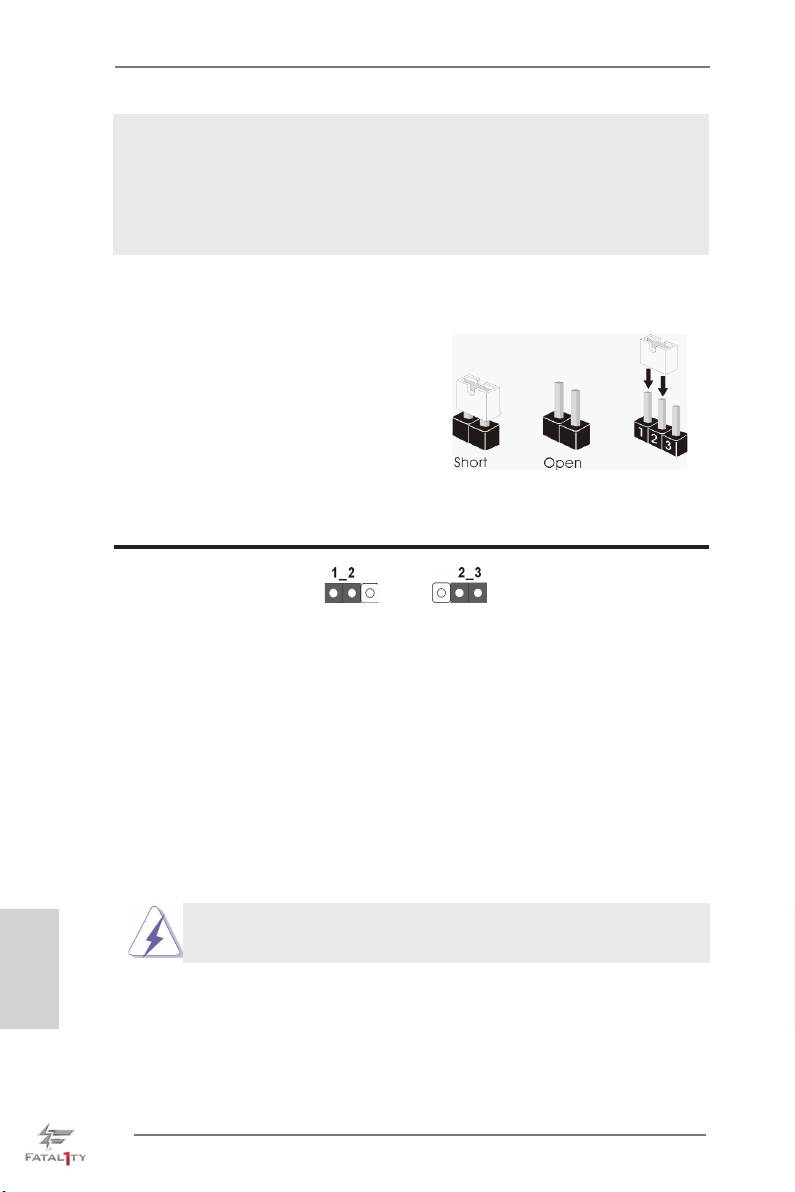

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется

на рисунке. Когда перемычка надета на

контакты, они называются “замкнутыми”

(short). Если на контактах перемычки нет,

то они называются “разомкнутыми” (open).

На иллюстрации показана 3-контактная

перемычка, у которой контакты 1 и 2

замкнуты.

Перемычка Установка Описание

Очистка CMOS

(CLRCMOS1,

3-контактная перемычка)

(см. стр. 4, п. 27)

Стандартные Очистка CMOS

Примечание.

Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для

очистки данных и восстановления заводских системных параметров сначала

выключите компьютер и отсоедините сетевую вилку кабеля питания от

электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5

секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не

производите очистку CMOS непосредственно после обновления BIOS. Если

необходимо очистить CMOS сразу же после окончания обновления BIOS, то,

перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а

затем завершить ее работу. Примите во внимание, что пароль, дата, время,

профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес

будут очищены только тогда, когда будет извлечена из своего гнезда батарейка

CMOS.

Русский

Переключатель Clear CMOS работает так же, как перемычка Clear

CMOS.

140

Fatal1ty Z77 Professional Series Motherboard

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ

контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки

на эти колодки и разъемы – это приведет к необратимому

повреждению материнской платы!

Разъем дисковода

гибких дисков

(33-контактный FLOPPY1)

la banda roja debe quedar en el

(см. стр. 4, п. 30)

mismo lado que el contacto 1

Примечание. Убедитесь, что сторона кабеля с красной полосой соответствует

контакту 1 на разъеме.

Разъем первичного канала IDE (черный)

(39-контактный IDE1, см. стр. 4, п. 8)

Подключите синий разъем к

Подключите черный разъем к

материнской плате

устройству IDE

80-жильный кабель ATA 66/100/133

Примечание. Подробную информацию вы найдете в инструкциях, предоставленных

производителем IDE-устройства.

Разъемы Serial ATA2 четыре соединителя Serial ATA2

(SATA2_2_3, см. стр. 4, п. 14)

предназначаются для

SATA2_2 SATA2_3

(SATA2_4_5, см. стр. 4, п. 15)

подключения внутренних

устройств хранения с

использованием интерфейсных

кабелей SATA2. В настоящее

SATA2_4 SATA2_5

время интерфейс SATA допускает

скорость передачи данных до \ 3,0

Гбит/с.

Разъемы Serial ATA3 шесть соединителя Serial ATA3

(SATA3_0_1, см. стр. 4, п. 13)

предназначаются для

SATA3_A3 SATA3_A4

(SATA3_A1_A2, см. стр. 4, п. 12)

подключения внутренних

(SATA3_A3_A4, см. стр. 4, п. 11)

устройств хранения с

использованием нтерфейсных

SATA3_A1 SATA3_A2

Русский

кабелей SATA3. В настоящее

время интерфейс SATA допускает

скорость передачи данных до \ 6,0

Гбит/с. При установке жесткого

SATA3_0 SATA3_1

диска в порт eSATA3 задней

141

Fatal1ty Z77 Professional Series Motherboard

системы ввода/вывода,

внутренний порт SATA3_A4 не

функционирует.

Информационный Информационный кабель

кабель Serial ATA (SATA) интерфейса SATA / SATA2 / SATA3

(дополнительно)

не является направленным.

Любой из его соединителей может

быть подключен либо к жесткому

диску интерфейса SATA2 / SATA3

либо к материнской плате.

Кабель питания Присоедините кабель питания

Serial ATA (SATA) стандарта SATA с помощью

(дополнительно)

соединителей на его черном

конце с ответными

подключите к соединителю

соединителями питания на

питания жесткого диска

каждом из жестких дисков.

интерфейса SATA

подключите к

Затем соедините белый

источнику

конец кабеля питания стандарта

питания

SATA с блоком питания.

Колодка USB 2.0 Помимо шесть стандартных

(9-контактный USB_6_7)

портов USB 2.0 на панели ввода-

(см. стр. 4, п. 24)

вывода, на данной материнской

плате предусмотрено два разъема

USB 2.0. Каждый разъем USB 2.0

поддерживает два порта USB 2.0.

(9-контактный USB_8_9)

U SB_PWR

(см. стр. 4, п. 25)

P-9

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

Колодка USB 3.0 Помимо шесть стандартных

(19-контактный USB3_6_7)

портов USB 3.0 на панели ввода-

(см. стр. 4, п. 9)

вывода, на данной материнской

плате предусмотрен один разъем

Русский

USB 3.0. Этот разъем USB 3.0

поддерживает два порта USB 3.0.

Колодка инфракрасного модуля Данная колодка позволяет

(5-контактный IR1)

подключить дополнительный

(см. стр. 4, п. 29)

модуль беспроводного

инфракрасного

приемопередатчика.

142

Fatal1ty Z77 Professional Series Motherboard

Внутренние аудиоразъемы Эти разъемы позволяют

(4-контактный CD1)

получать входной

(см. cтр. 4, п.42)

стереофонический аудиосигнал

от таких источников, как

CD1

дисковод CD-ROM, DVD-ROM ТВ-

тюнер или карта MPEG.

Аудиоразъем передней Этот интерфейс предназначен

GND

P RESENCE#

панели для присоединения аудиокабеля

M IC_RET

OUT_RET

(9-контактный HD_AUDIO1)

передней панели,

(см. cтр. 4, п. 32)

обеспечивающего удобное

1

подключение аудиоустройств и

O UT2_L

J _SENSE

управление ими.

O UT2_R

M IC2_R

M IC2_L

1. Система High Denition Audio поддерживает функцию

автоматического обнаружения разъемов (Jack Sensing), однако

для ее правильной pаботы кабель панели в корпусе должен

поддерживать HDA. При сборке системы следуйте инструкциям,

приведенным в нашем руководстве и руководстве пользователя

для корпуса.

2. Если вы используете аудиопанель AC’97, подключите ее к колодке

аудиоинтерфейса передней панели следующим образом:

A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L.

B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а

выводы Audio_L (LIN) к контактам OUT2_L.

C. Подключите выводы Ground (GND) к контактам Ground (GND).

D. Контакты MIC_RET и OUT_RET предназначены только для

аудиопанели HD. При использовании аудиопанели AC’97

подключать их не нужно.

E. Процедура активации микрофона приведена ниже.

®

Для ОС Windows

XP / XP 64-бита:

Выберите «Mixer» (Микшер). Выберите «Recorder» (Устройство

записи). Затем щелкните «FrontMic» (Передний микрофон).

®

TM

TM

Для ОС Windows

7 / 7 64-бита, Vista

/ Vista

64-бита:

Перейдите к вкладке «FrontMic» (Передний микрофон) в панели

управления Realtek. Отрегулируйте уровень «Recording

Volume» (Громкость записи).

Колодка системной панели Данная колодка обеспечивает

(9-контактный PANEL1)

работу нескольких функций

(см. стр. 4, п. 21)

передней панели системы.

Русский

143

Fatal1ty Z77 Professional Series Motherboard

C D -L

GND

GND

C D -R

Подключите к этому разъему кнопку питания, кнопку сброса и

индикатор состояния системы на корпусе в соответствии с

указанным ниже назначением контактов. При подключении кабелей

необходимо соблюдать полярность положительных и отрицательных

контактов.

PWRBTN (кнопка питания):

Подключите к этим контактам кнопку питания на передней панели

корпуса. Способ выключения системы с помощью кнопки питания

можно настроить.

RESET (кнопка сброса):

Подключите к этим контактам кнопку сброса на передней панели

корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если

компьютер «завис» и нормальную перезагрузку выполнить не

удается.

PLED (индикатор питания системы):

Подключите к этим контактам индикатор состояния питания на

передней панели корпуса. Этот индикатор светится, когда система

работает. Индикатор мигает, когда система находится в режиме

ожидания S1/S3. Этот индикатор не светится, когда система

находится в режиме ожидания S4, либо выключена (S5).

HDLED (индикатор активности жесткого диска):

Подключите к этим контактам индикатор активности жесткого диска

на передней панели корпуса. Этот индикатор светится, когда

осуществляется считывание или запись данных на жестком диске.

Конструкция передней панели может различаться в зависимости от

корпуса. Модуль передней панели в основном состоит из кнопки

питания, кнопки сброса, индикатора питания, индикатора активности

жесткого диска, динамика и т.п. При подключении к этому разъему

модуля передней панели корпуса удостоверьтесь, что провода

подключаются к соответствующим контактам.

Колодка динамика корпуса Подключите к этой колодке

(4-контактный SPEAKER1)

кабель от динамика на корпусе

(см. стр. 4, п. 20)

компьютера.

разъем Power LED Подключите индикатор Power LED

Русский

(3-контактный PLED1)

к этому разъему для отображения

(см. стр. 4, п. 19)

статуса питания системы. Этот

светодиод продолжит мигать в

режиме S1/S3. Светодиод будет

выключен в режимах S4 или S5

(система выключена).

144

Fatal1ty Z77 Professional Series Motherboard

Chassis и Power Fan-соединители Подключите кабели вентилятора к

(4-контактный CHA_FAN1)

соединителям и присоедините

(см. стр. 4, п. 26)

черный шнур к штырю заземления.

CHA_FAN1, CHA_FAN2 и

(3-контактный CHA_FAN2)

CHA_FAN3 поддерживают

(см. стр. 4, п. 43)

функцию управления

вентилятором.

(3-контактный CHA_FAN3)

(см. стр. 4, п. 22)

(3-контактный PWR_FAN1)

(см. стр. 4, п. 41)

Разъем вентилятора Подключите к этому разъему

FAN_SPEED_CONTROL

процессора кабель вентилятора процессора

CPU_FAN_SPEED

+ 12V

(4-контактный CPU_FAN1)

так, чтобы черный провод

GND

(см. стр. 4, п. 3)

соответствовал контакту земли.

1 2 3 4

Данная материнская плата поддерживает вентиляторы процессора с

4-контактным разъемом (функция тихого режима вентилятора), однако

вентиляторы с 3-контактным разъемом также будут успешно работать, хотя

функция управления скоростью вращения вентилятора окажется

недоступной. Если вы хотите подключить вентилятор процессора с

3-контактным разъемом к разъему вентилятора процессора на данной

материнской плате, для этого следует использовать контакты 1-3.

Контакты 1-3 подключены

Установка вентилятора с 3-контактным разъемом

(3-контактный CPU_FAN2)

GND

+ 12V

(см. стр. 4, п. 4)

CPU_FAN_SPEED

Колодка питания ATX Подключите к этой колодке

12

24

(24-контактный ATXPWR1)

кабель питания ATX.

(см. стр. 4, п. 7)

1

13

Несмотря на то, что эта материнская плата предусматр-

12

24

ивает 24-штыревой разъем питания ATX, работа будет

продолжаться, даже если адаптируется традиционный

Русский

20-штыревой разъем питания ATX. Для использования

20-штыревого разъема питания ATX вставьте источник

питания вместе со штекером 1 и штекером 13.

Установка 20-штыревого разъема питания ATX

1

13

145

Fatal1ty Z77 Professional Series Motherboard

Колодка питания 12V-ATX Подключите к этой колодке

8 5

(8-контактный ATX12V1)

кабель питания ATX 12V.

(см. стр. 4, п. 2)

4 1

Хотя эта объединительная плата обеспечивает ATX с 8 булавками 12V

соединитель власти, это может все еще работать, если Вы принимаете

традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать

электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание

наряду с Булавкой 1 и Прикрепите 5.

8 5

ATX С 4-Pin 12V Установка Электропитания

4 1

Помимо четырех портов IEEE

Колодки IEEE 1394

RXTPAM_0

GND

1394 на панели ввода-вывода

(9-контактный FRONT_1394)

R XTPBM_0

+ 12V

имеются две группы контактов

(см. стр. 4, п. 28)

GND

на материнской плате для

1

подключения двух

+ 12V

R XTPBP_0

GND

дополнительных портовIEEE

RXTPAP_0

1394 каждая.

Колодка COM-порта Данная колодка COM-порта

(9-контактный COM1)

позволяет подключить модуль

(см. стр. 4, п. 31)

порта COM.

Колодка HDMI_SPDIF Колодка HDMI_SPDIF

1

(2-контактный HDMI_SPDIF1)

обеспечивает подачу выходного

GN D

SP DIFO U T

(см. стр. 4, п. 33)

аудиосигнала на VGA-карту HDMI,

что позволяет подключать к

системе цифровые телевизоры,

проекторы или

жидкокристаллические панели

HDMI. Соедините эту колодку с

разъемом HDMI_SPDIF на VGA-

карте HDMI.

Русский

146

Fatal1ty Z77 Professional Series Motherboard

Руководство по установке передней панели USB 3.0

Шаг 1

Подготовьте комплект передней панели

Шаг 2

Закрепите 2,5”-привод жесткого/

USB 3.0, четыре винта для крепления

твердотельного диска на передней

жесткого диска и шесть винтов для

панели USB 3.0 с помощью четырех

крепления к шасси.

винтов.

Шаг 3

Установите переднюю панель USB 3.0 в

Шаг 4

Закрепите переднюю панель USB 3.0

отсек 2,5”-накопителя на шасси.

в отсеке накопителя с помощью шести

винтов.

Шаг 5

Подключите кабель передней панели

Шаг 6

Передняя панель USB 3.0 готова к

USB 3.0 к монтажной колодке порта

использованию.

USB 3.0 (USB3_6_7) на материнской

плате.

Руководство по установке кронштейна заднего разъема

USB 3.0

Шаг 1

Открутите два винта на передней

Шаг 2

Соедините кабель USB 3.0 и

панели USB 3.0.

кронштейн разъема USB 3.0.

Русский

147

Fatal1ty Z77 Professional Series Motherboard

Шаг 3

Закрутите два винта кронштейна

Шаг 4

Вставьте кронштейн заднего

заднего разъема USB 3.0.

разъема USB 3.0 в корпус.

1.5 Быстрое переключение

На этой материнской плате есть три кнопки для ускорения работы: кнопка питания,

кнопка перезагрузки и кнопка для очистки CMOS, которые позволяют пользователям

быстро включить/выключить или перезагрузить компьютер, сбросить установки CMOS,

соответственно.

Power Switch

Кнопка Power Switch позволяет

(PWRBTN)

быстро включить или выключить

Power

(см. стр. 4, п. 16)

систему.

Reset Switch

Кнопка Reset Switch позволяет

(RSTBTN)

быстро перезагрузить систему.

(см. стр. 4, п. 17)

Reset

Clear CMOS Switch

Кнопка Clear CMOS Switch

(CLRCBTN)

позволяет быстро сбросить

(см. стр. 5, п. 18)

установки CMOS.

Русский

148

Fatal1ty Z77 Professional Series Motherboard
