ASRock Fatal1ty Z77 Professional: 1. 主板簡介

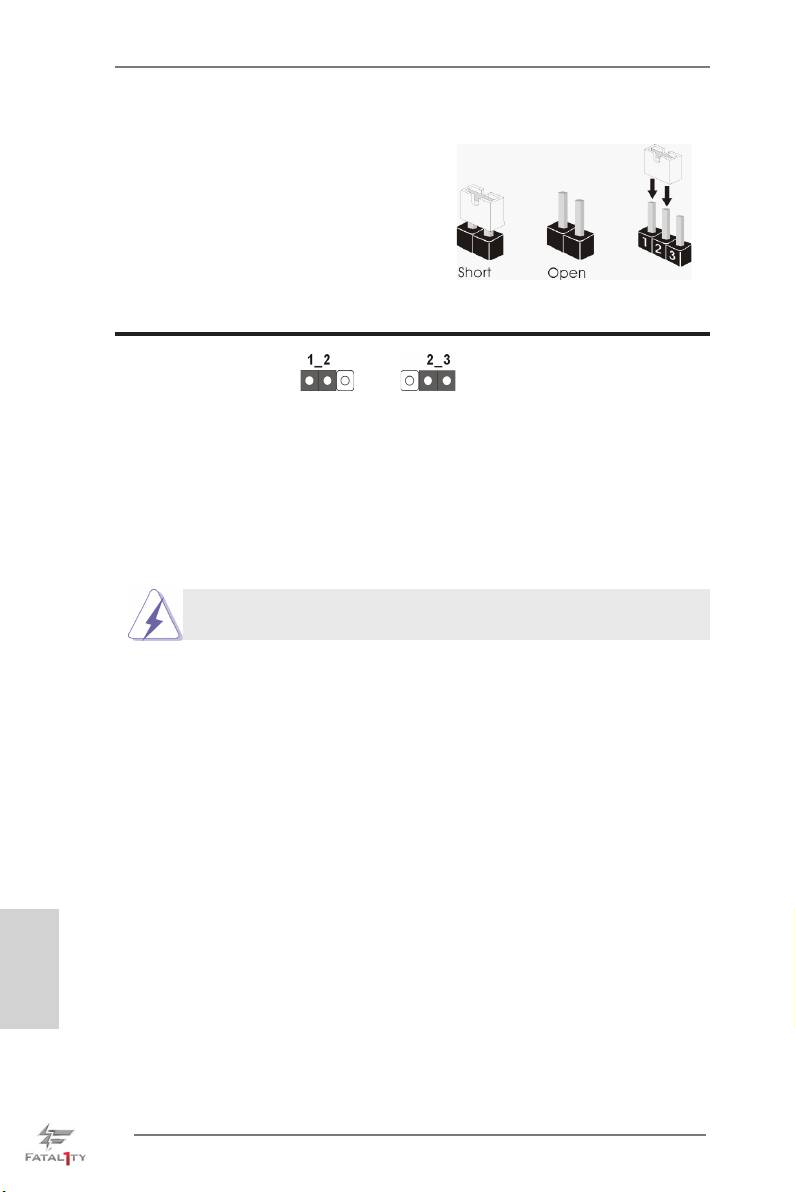

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接”。如果針腳上沒有放置跳線帽 , 這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳 設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 4 頁第 27 項 )

默認設置

清除 CMOS

注意：

C L R C M O S1 允 許 您 清 除 C M O S 中 的 數 据。 如 要 清 除 并 將 系 統 參 數 恢 复 至 默 認

設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳

線帽將 CL R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 BIO S 后

立即 清除 CM O S。如果需要在 更新 BI O S 后立即 清除 CM O S，必須在執行 C M O S

清除操作之前，先啟動然后關閉系統。請注意，只有取出 CMO S 電池，密碼、

日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。

清除CMOS開關与清除CMOS跳線具有相同的功能。

簡體中文

208

Fatal1ty Z77 Professional Series Motherboard

1.4 板載接頭和接口

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

軟驅接頭

（33 針 FLOPPY1）

( 見第 4 頁第 30 項 )

將標示紅色斑紋的一邊插入第 1 針腳 (Pin1)

注意 : 請確保數據線標紅色斑紋的一邊插入連接器第 1 針腳 (Pin1) 的位置。

主 IDE 連接頭 ( 黑色 )

(39 針 IDE1，見第 4 頁第 8 項 )

藍色端接到主板上 黑色端接到硬盤驅動器上

80 針 的 ATA 66/100/133 排線

注意 : 請查閱您的 IDE 驅動器供應商提供的說明書了解詳細資料。

Serial ATA2 接口 這裡有四組 Serial ATA2

(SATA2_2_3: 見第 4 頁第 14 項 )

(SATA2)接口支持 Serial (SATA)

SATA2_2 SATA2_3

(SATA2_4_5: 見第 4 頁第 15 項 )

數據線作為內部儲存設置。目前

SATA2 界面理論上可提供高達

3.0Gb/s 的數據傳輸速率。

SATA2_4 SATA2_5

Serial ATA3 接口 這裡有六組 Serial ATA3

(SATA3_0_1: 見第 4 頁第 13 項 )

(SATA3)接口支持 Serial (SATA)

SATA3_A3 SATA3_A4

(SATA3_A1_A2: 見第 4 頁第 12 項 )

數據線作為內部儲存設置。目前

(SATA3_A3_A4: 見第 4 頁第 11 項 )

SATA3 界面理論上可提供高達

6.0Gb/s 的數據傳輸速率。若您

SATA3_A1 SATA3_A2

將硬盤連接到后側面板 I/O 的

eSATA3 接口，則內部的

SATA3_0 SATA3_1

SATA3_A4 將失效。

簡體中文

Serial ATA (SATA) SATA 數據線的任意一端均可連

數據線

( 選配 )

接 SATA/SATA2/SATA3 硬盤或者

主板上的 SATA2/SATA3 接口。

209

Fatal1ty Z77 Professional Series Motherboard

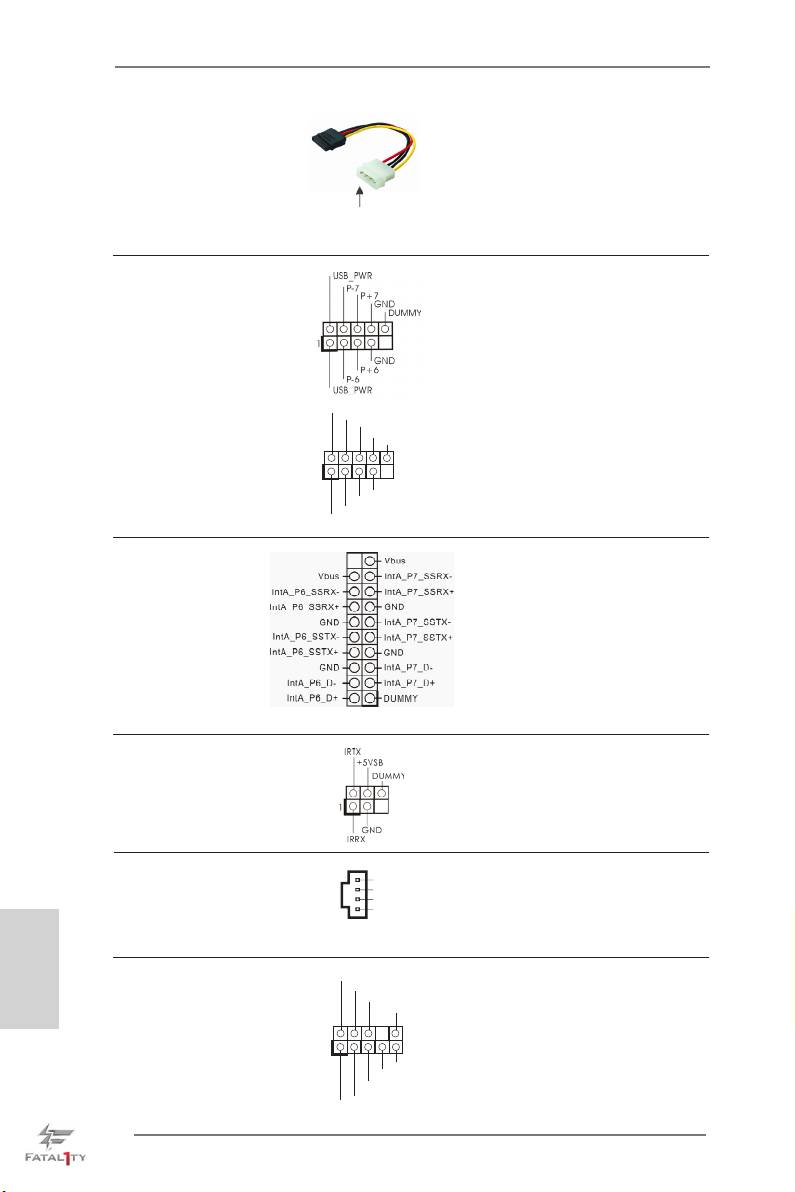

Serial ATA (SATA) 請將 SATA 電源線黑色的一端

電源線 連接到 SATA 驅動器的電源接

( 選配 )

口。然后將 SATA 電源線白色

連接到 SATA 硬盤

的一端連接到電源適配器的電源

電源接口

連接到電源

接口。

適配器

USB 2.0 擴展接頭 除了位於 I/O 面板的六個默認

(9 針 USB_6_7)

USB 2.0 接口之外，這款主板有

( 見第 4 頁第 24 項 )

兩組 USB 2.0 接針。這組USB 2.0

接針可以支持兩個 USB 2.0 接

口。

U SB_PWR

(9 針 USB_8_9)

P-9

P +9

( 見第 4 頁第 25 項 )

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

USB 3.0 擴展接頭 除了位於 I/O 面板的六個默認

(19 針 USB3_6_7)

USB 3.0 接口之外，這款主板有

( 見第 4 頁第 9 項 )

一組USB 3.0 接針。這組 USB 3.0

接針可以支持兩個 USB 3.0 接

口。

紅外線模塊接頭 這個接頭支持一個選配的無線發

(5 針 IR1)

送和接受紅外線的模塊。

( 見第 4 頁第 29 項 )

內置的音頻接頭 可以通過 CD-ROM，DVD-ROM，

(4 針 CD1)

TV 調諧器或 MPEG 卡接收音頻

(CD1 見第 4 頁第 42 項 )

簡體中文

輸入。

CD1

前置音頻面板接頭 可以方便連接音頻設備。

GND

P RESENCE#

(9 針 HD_AUDIO1)

M IC_RET

OUT_RET

( 見第 4 頁第 32 項 )

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

210

Fatal1ty Z77 Professional Series Motherboard

1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能 (Jack

Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊

和機箱手冊上的使用說明安裝您的系統。2. 如果您使用 AC’97 音頻面板 , 請按

照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到 AC’97 音頻面板。

E. 開啟前置麥克風。

®

在 Windows

XP / XP 64 位元操作系統中 :

選擇”Mixer”。選擇”Recorder”。接著點擊”FrontMic”。

®

TM

TM

在 Windows

7 / 7 64 位元 / Vista

/ Vista

64 位元操作系統中 :

在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。

系統面板接頭 這個接頭提供數個系統前面板功

(9 針 PANEL1)

能。

( 見第 4 頁第 21 項 )

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態指示燈

到這個排針。根據之前請注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

RESET( 重啟開關 ):

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可按下

重啟開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系

統處于 S1/S3 待機模式時 , 此指示燈保持閃爍。當系統處于 S4 待機模式

或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬盤活動指示燈 ):

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指

示燈亮起。

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、重啟開

關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機箱前面板連接

到此排針時 , 請確認連接線與針腳上的說明相對應。

機箱喇叭接頭 請將機箱喇叭連接到這個接頭。

簡體中文

(4 針 SPEAKER1)

( 見第 4 頁第 20 項 )

211

Fatal1ty Z77 Professional Series Motherboard

電源指示燈連接排針 請將機箱電源指示燈連接到這一

(3 針 PLED1)

排針，以指示系統電源狀態。當

( 見第 4 頁第 19 項 )

系統正在運行時，LED 指示燈亮。

在 S1/S3 模式下，LED 指示燈會

不停閃爍。在 S3/S4 或 S5 模式

( 關機 ) 下，LED 指示燈會熄滅。

機箱 , 電源風扇接頭 請將風扇連接線接到這個接頭，

(4 針 CHA_FAN1)

並讓黑線與接地的針腳相接。

( 見第 4 頁第 26 項 )

CHA_FAN1，CHA_FAN2 和

CHA_FAN3 支持風扇控制。

(3 針 CHA_FAN2)

( 見第 4 頁第 43 項 )

(3 針 CHA_FAN3)

( 見第 4 頁第 22 項 )

(3 針 PWR_FAN1)

( 見第 4 頁第 41 項 )

FAN_SPEED_CONTROL

CPU 風扇接頭 請將 CPU 風扇連接線接到這個接

CPU_FAN_SPEED

(4 針 CPU_FAN1)

頭，讓黑線與接地的針腳相接。

+ 12V

GND

( 見第 4 頁第 3 項 )

1 2 3 4

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

Pin 1-3 連接

3-Pin 風扇的安裝

(3 針 CPU_FAN2)

GND

+ 12V

( 見第 4 頁第 4 項 )

CPU_FAN_SPEED

ATX 電源接頭 請將 ATX 電源供應器連接到這個

12

24

簡體中文

(24 針 ATXPWR1)

接頭。

( 見第 4 頁第 7 項 )

1

13

212

Fatal1ty Z77 Professional Series Motherboard

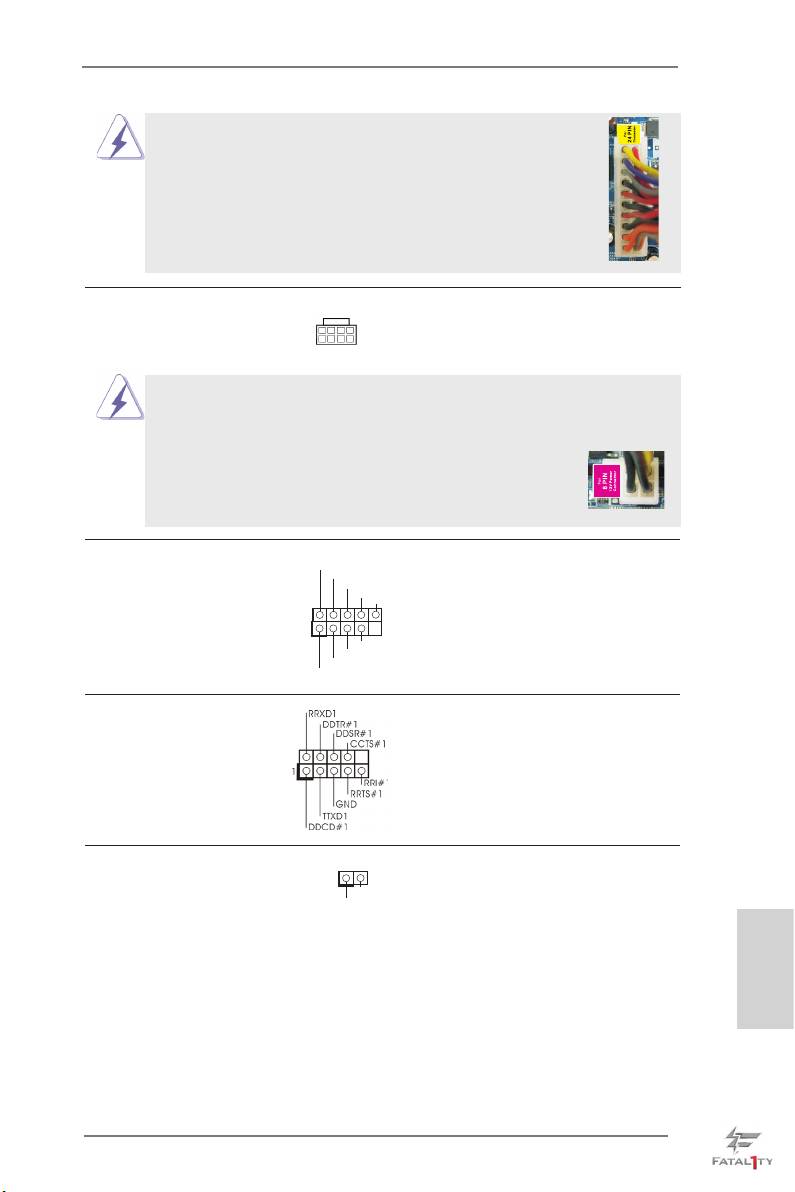

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用

12

24

傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著

Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

1

13

ATX 12V 接頭 請將一個 ATX 12V 電源供應器接

8 5

(8 針 ATX12V1)

到這個接頭。

4 1

( 見第 4 頁第 2 項 )

雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin

ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電

源接頭。

8 5

4-Pin ATX 12V 電源安裝說明

4 1

IEEE 1394 接口 除了位於 I/O 面板的一個默

RXTPAM_0

GND

(9 針 FRONT_1394)

認 IEEE 1394 接口之外，這

R XTPBM_0

+ 12V

( 見第 4 頁第 28 項 )

GND

款主板有一組 IEEE 1394 接

針。這組 IEEE 1394 接針可

1

+ 12V

以支持一個 IEEE 1394 接口。

R XTPBP_0

GND

RXTPAP_0

串行接口連接器 這個 COM1 端口支持一個串行接

(9 針 COM1)

口的外設。

( 見第 4 頁第 31 項 )

HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF

1

(2 針 HDMI_SPDIF1)

音頻輸出至 HDMI 顯卡，支持將

GN D

SP DIFO U T

( 見第 4 頁第 33 項 )

電腦連接至帶 HDMI 的數字電視

/ 投影儀 / 液晶顯示器等設備。

請將 HDMI 顯卡的 HDMI_SPDIF 接

口連接到這個接頭。

簡體中文

213

Fatal1ty Z77 Professional Series Motherboard

前部USB 3.0面板安裝指南

步驟 1

准備好隨附的前部 USB 3.0 面板、四個 HDD

步驟 2

用四個 HDD 螺絲將 2.5”HDD/SSD

螺絲、以及六個机箱螺絲。

裝到前部 USB 3.0 面板上。

步驟 3

將前部USB 3.0面板裝入机箱的2.5”驅動器托

步驟 4

用六個機箱螺絲將前部USB

槽。

3.0面板裝入驅動器托槽并擰

上螺絲。

步驟 5

將前部USB 3.0線插入主板上的USB 3.0接頭

步驟 6

現在，即可使用USB 3.0面板

(USB3_6_7)。

了。

后部USB 3.0面板安裝指南

步驟 1

擰下前部USB 3.0面板上的兩個螺絲。

步驟 2

將USB 3.0線連接到后部USB

3.0面板。

簡體中文

步驟 3

將兩個螺絲擰入后部USB 3.0面板。

步驟 4

將后部USB 3.0面板裝到机箱

上。

214

Fatal1ty Z77 Professional Series Motherboard

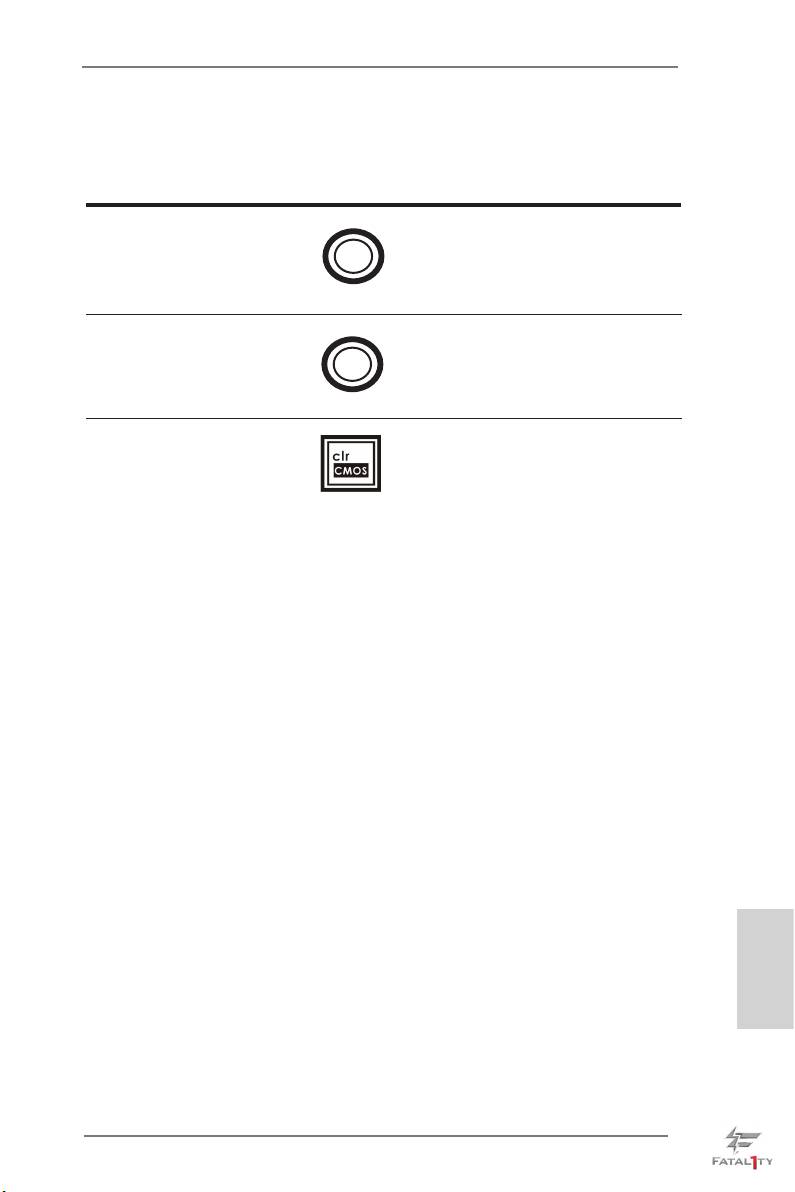

1.5 快速開關

本主板有三個快速開關 : 電源開關 , 復位開關與 C M O S 數據清除開關 , 可讓用戶快速

開啟 / 關閉或復位系統 , 或者清除 CMOS 中的數據。

電源開關 電源開關是一種快速開關 , 可

(PWRBTN)

讓用戶快速開啟 / 關閉系

Power

( 見第 4 頁第 16 項 )

統。

復位開關 復位開關是一種快速開關 , 可

(RSTBTN)

讓用戶快復位系

Reset

( 見第 4 頁第 17 項 )

統。

CMOS 數據清除開關 CMOS 數據清除開關是一種快

(CLRCBTN)

速開關 , 可讓用戶快速清除

( 見第 5 頁第 18 項 )

CMOS 中的數據。

簡體中文

215
