1.1 Комплектность

Материнская плата ASRock AD2550-ITX

(форм-фактор Mini-ITX: 6,7 x 6,7 дюйма / 17,0 x 17,0 см)

Руководство по быстрой установке ASRock AD2550-ITX

Компакт-диск поддержки ASRock AD2550-ITX

2 x кабель данных Serial ATA (SATA) (дополнительно)

1 x I/O Щит Группы ввода / вывода

Русский

56

ASRock AD2550-ITX Motherboard

1.2 Спецификации

Платформа - форм-фактор Mini-ITX: 6,7 x 6,7 дюйма / 17,0 x 17,0 см

- Весь Твердый Конденсаторный проект

®

TM

Процессор - Процессор Intel

Dual-Core Atom

D2550 (1.86 GHz)

- Поддержка технологии Hyper-Threading

®

Набормикросхем - Южный мост: Intel

NM10 Express

Память - 2 x гнезда DDR3 SO-DIMM

- Поддержите DDR3 1066/800 не- ECC, безбуферная память

- Максимальный объем системной памяти: 4 ГБ

Гнезда - 1 x гнезда PCI

расширения

®

Графика - Intel

PowerVR SGX545

- Поддержка DirectX 9.0, Pixel Shader 3.0

- Три VGA-выхода: D-Sub, DVI-D и HDMI

- Поддержка HDMI 1.3a с максимальным разрешением до 1920х1200

- Поддержка DVI-D с максимальным разрешением до 1920х1200 @

60 Гц

- Поддержка D-Sub с максимальным разрешением до 1920х1200 @

60 Гц

- Поддержка функции HDCP через разъемы DVI-D и HDMI

- Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) /

воспроизведение HD-DVD через разъемы DVI-D и HDMI

Аудиосистема - 7.1 CH HD Аудио HD с Довольной Защитой

(Кодер-декодер Аудио Realtek ALC892)

- Поддержка Premium Blu-ray audio

ЛВС - PCIE x 1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- поддержка Wake-On-LAN

- Поддержка определения кабеля ЛВС

- Поддержка энергосберегающего интерфейса Ethernet 802.3az

- Поддержка PXE

Разъемыввода- I/O Panel

выводаназадней - 1 x порт клавиатуры PS/2

панели - 1 x D-Sub порт

- 1 x DVI-D порт

- 1 x HDMI порт

- 1 x порт Optical SPDIF Out

- 4 x порта USB 2.0 на задней панели в стандартной конфигурации

- 2 x порта USB 3.0 на задней панели в стандартной конфигурации

(ASMedia ASM1042)

- Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикатор

Русский

ACT/LINK и индикатор SPEED)

- Соединитель звуковой подсистемы: тыльная колонка / центральная

/ субвуфер / линейный вход / передняя колонка / микрофон

57

ASRock AD2550-ITX Motherboard

Колодкии - 2 x разъема SATA2 3,0 Гбит/с, поддержка функций NCQ, AHCI и

плате «горячего подключения»

- 1 x Колодка инфракрасного модуля

- 1 x Датчик пользовательского инфракрасного модуля

- 1 x Разъем порта печати

- 1 x Колодка COM

- 1 x соединитель CPU FAN (3-контактный)

- 1 x соединитель Chassis FAN (3-контактный)

- 1 x 24-контактный Колодка питания ATX

- 1 x Аудиоразъем передней панели

- 2 x Колодка USB 2.0 (одна колодка для поддержки 4

дополнительных портов USB 2.0

BIOS - 16Mb AMI UEFI Legal BIOS с поддержкой графического интерфейса

поль зователя

- поддержка “Plug and Play”

- ACPI 1.1, включение по событиям

- поддержка режима настройки без перемычек

- поддержка SMBIOS 2.3.1

Компактдиск - Драйверы, служебные программы, антивирусное программное

поддержки обеспечение (пробная версия), Пробная версия программы

CyberLink MediaEspresso 6.5, Google Chrome Browser и Toolbar

Контроль - Датчики температуры процессора

оборудования - Датчики температуры корпуса

- Отключение при перегреве процессора для его защиты

- Тахометры вентиляторов процессора, корпуса

- Тихий режим вентилятора процессора/корпуса

- Контроль напряжения: +12V, +5V, +3.3V, Vcore

®

®

Операцион - Совместимость с Microsoft

Windows

7 32-bit

ныесистемы - FCC, CE, WHQL

Сертификаты - Совместимость с ErP/EuP Ready (требуется блок питания

совместимый с ErP/EuP)

* Для детальной информации продукта, пожалуйста посетите наш вебсайт:

http://www.asrock.com

Русский

58

ASRock AD2550-ITX Motherboard

1.3 Установкаперемычек

Конфигурация перемычек иллюстрируется

на рисунке. Когда перемычка надета на

контакты, они называются “замкнутыми”

(short). Если на контактах перемычки нет,

то они называются “разомкнутыми” (open).

На иллюстрации показана 3-контактная

перемычка, у которой контакты 1 и 2

замкнуты.

Перемычка Установка Описание

Очистка CMOS

(CLRCMOS1,

2-контактная перемычка)

2-контактная перемычка

(см. стр. 2, п. 13)

Примечание. Контакты CLRCMOS1 позволяют очистить данные в CMOS-памяти, в том

числе такие параметры настройки, как системный пароль, дата, время и

параметры конфигурации системы. Чтобы очистить системные параметры

и установить для них значения по умолчанию, выключите компьютер и

отсоедините шнур питания, а затем с помощью перемычки замкните

контакты CLRCMOS1 на 5 секунды.

Русский

59

ASRock AD2550-ITX Motherboard

1.4 Колодкииразъемынаплате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ

контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки

на эти колодки и разъемы – это приведет к необратимому

повреждению материнской платы!

Разъемы Serial ATAII два соединителя Serial ATAII

(SATAII_1, см. стр. 2, п. 16)

предназначаются для

(SATAII_2, см. стр. 2, п. 8)

подключения внутренних

устройств хранения с

SATAII_1

SATAII_2

использованием интерфейсных

кабелей SATAII. В настоящее

время интерфейс SATA

допускает скорость передачи

данных до \ 3,0 Гбит/с.

Информационный Информационный кабель

кабель Serial ATA (SATA) интерфейса SATA / SATAII

(дополнительно)

не является направленным.

Любой из его соединителей может

быть подключен либо к жесткому

диску интерфейса SATAII

либо к материнской плате.

Колодка USB 2.0 Помимо стандартных

(9-контактный USB6_7)

портов USB 2.0 на панели ввода-

(см. стр. 2, п. 15)

вывода, на данной материнской

плате предусмотрено два

разъема USB 2.0. Каждый разъем

USB 2.0 поддерживает два порта

USB 2.0.

U SB_PWR

(9-контактный USB8_9)

P-9

P +9

(см. стр. 2, п. 9)

GND

DUMMY

1

Русский

GND

P +8

P-8

U SB_PWR

Датчик пользовательского инфракрасного модуля Датчик можно использовать для

(4-контактный CIR1)

подключения дистанционный

(см. стр. 2, п. 12)

приемник.

60

ASRock AD2550-ITX Motherboard

Колодка инфракрасного модуля Данная колодка позволяет

(5-контактный IR1)

подключить дополнительный

(см. стр. 2, п. 10)

модуль беспроводного

инфракрасного

приемопередатчика.

Аудиоразъем передней Этот интерфейс предназначен

GND

P RESENCE#

панели для присоединения

M IC_RET

OUT_RET

(9-контактный HD_AUDIO1)

аудиокабеля передней панели,

(см. cтр. 2, п. 19)

обеспечивающего удобное

1

подключение аудиоустройств и

O UT2_L

J _SENSE

управление ими.

O UT2_R

M IC2_R

M IC2_L

1. Система High Denition Audio поддерживает функцию

автоматического обнаружения разъемов (Jack Sensing), однако

для ее правильной pаботы кабель панели в корпусе должен

поддерживать HDA. При сборке системы следуйте инструкциям,

приведенным в нашем руководстве и руководстве пользователя

для корпуса.

2. Если вы используете аудиопанель AC’97, подключите ее к колодке

аудиоинтерфейса передней панели следующим образом:

A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L.

B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а

выводы Audio_L (LIN) к контактам OUT2_L.

C. Подключите выводы Ground (GND) к контактам Ground (GND).

D. Контакты MIC_RET и OUT_RET предназначены только для

аудиопанели HD. При использовании аудиопанели AC’97

подключать их не нужно.

E. Процедура активации микрофона приведена ниже.

Перейдите к вкладке «FrontMic» (Передний микрофон) в панели

управления Realtek. Отрегулируйте уровень «Recording

Volume» (Громкость записи).

Колодка системной панели Данная колодка обеспечивает

(9-контактный PANEL1)

работу нескольких функций

(см. стр. 2, п. 11)

передней панели системы.

Подключите к этому разъему кнопку питания, кнопку сброса

и индикатор состояния системы на корпусе в соответствии с

Русский

указанным ниже назначением контактов. При подключении кабелей

необходимо соблюдать полярность положительных и отрицательных

контактов.

61

ASRock AD2550-ITX Motherboard

IRTX

+5VSB

DUMMY

1

GND

IRRX

PWRBTN(кнопкапитания):

Подключите к этим контактам кнопку питания на передней панели

корпуса. Способ выключения системы с помощью кнопки питания

можно настроить.

RESET(кнопкасброса):

Подключите к этим контактам кнопку сброса на передней панели

корпуса. Нажмите кнопку сброса для перезагрузки компьютера,

если компьютер «завис» и нормальную перезагрузку выполнить не

удается.

PLED(индикаторпитаниясистемы):

Подключите к этим контактам индикатор состояния питания на

передней панели корпуса. Этот индикатор светится, когда система

работает. Индикатор мигает, когда система находится в режиме

ожидания S1. Этот индикатор не светится, когда система находится

в режиме ожидания S3 или S4, либо выключена (S5).

HDLED(индикаторактивностижесткогодиска):

Подключите к этим контактам индикатор активности жесткого диска

на передней панели корпуса. Этот индикатор светится, когда

осуществляется считывание или запись данных на жестком диске.

Конструкция передней панели может различаться в зависимости от

корпуса. Модуль передней панели в основном состоит из кнопки

питания, кнопки сброса, индикатора питания, индикатора активности

жесткого диска, динамика и т.п. При подключении к этому разъему

модуля передней панели корпуса удостоверьтесь, что провода

подключаются к соответствующим контактам.

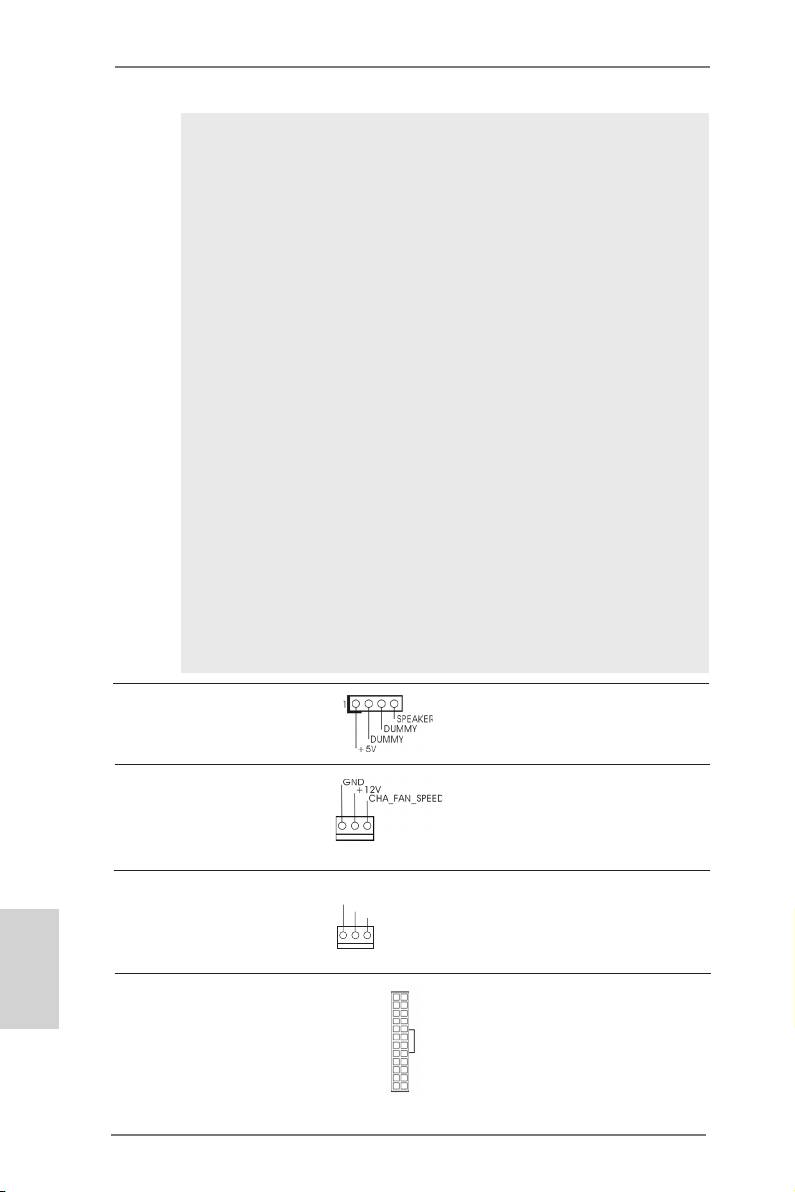

Колодка динамика корпуса Подключите к этой колодке

(4-контактный SPEAKER1)

кабель от динамика на корпусе

(см. стр. 2, п. 14)

компьютера.

Chassis Fan-соединители

Подключите кабели вентилятора

(3-контактный CHA_FAN1)

к соединителям и присоедините

(см. стр. 2, п. 5)

черный шнур к штырю

заземления.

Разъем вентилятора Подключите к этому разъему

GND

процессора кабель вентилятора процессора

+ 12V

CPU_FAN_SPEED

Русский

(3-контактный CPU_FAN1)

так, чтобы черный провод

(см. стр. 2, п. 3)

соответствовал контакту земли.

Колодка питания ATX Подключите к этой колодке

12

24

(24-контактный ATXPWR1)

кабель питания ATX.

(см. стр. 2, п. 7)

1

13

62

ASRock AD2550-ITX Motherboard

Несмотря на то, что эта материнская плата предусматр-

12

24

ивает 24-штыревой разъем питания ATX, работа будет

продолжаться, даже если адаптируется традиционный

20-штыревой разъем питания ATX. Для использования

20-штыревого разъема питания ATX вставьте источник

питания вместе со штекером 1 и штекером 13.

Установка 20-штыревого разъема питания ATX

1

13

Разъем порта печати Это интерфейс кабеля порта

AFD#

ERROR#

(25-выводов LPT1)

печати, обеспечивающий удобное

PINIT#

SLIN#

GND

(см. стр. 2, п. 1)

подключение принтеров.

1

SPD7

SPD6

ACK#

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0

STB#

Колодка COM-порта Данная колодка COM-порта

(9-контактный COM1)

позволяет подключить модуль

(см. стр. 2, п. 2)

порта COM.

Русский

63

ASRock AD2550-ITX Motherboard

Оглавление

Топ 10 инструкций

Другие инструкции

ASRock AD2500B-ITX ASRock AD2500B-ITX ASRock AD2700B-ITX ASRock AD2700B-ITX ASRock AD2550B-ITX ASRock AD2550B-ITX ASRock AD2700-ITX ASRock AD2700-ITX
