ASRock AD2550-ITX: 1. 主板簡介
1. 主板簡介: ASRock AD2550-ITX

1. 主板簡介
謝謝你采用了華擎
AD2550-ITX
主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 ,
能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參
看驅動光盤的用戶手冊。
由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另
行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找
到最新的顯卡和 CPU 支持表。
華擎网址:http://www.asrock.com
如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機
種的規格信息。
www.asrock.com/support/index.asp
1.1 包裝盒內物品
華擎
AD2550-ITX
主板
(Mini-ITX 規格 : 6.7 英吋 X 6.7 英吋 , 17.0 厘米 X 17.0 厘米 )
華擎
AD2550-ITX
快速安裝指南
華擎
AD2550-ITX
支持光盤
兩條 Serial ATA(SATA) 數據線 ( 選配 )
一塊 I/O 擋板
簡體中文
100
ASRock AD2550-ITX Motherboard

1.2 主板規格
架构 - Mini-ITX 規格 :
6.7 英吋 X 6.7 英吋 , 17.0 厘米 X 17.0 厘米
- 全固態電容設計
®
TM
處理器 - Intel
Dual-Core Atom
D2550 處理器 (1.86 GHz)
- 支持 Hyper-Threading 超線程技術
®
芯片組 - 南橋:Intel
NM10 Express
系統內存 - 配備 2 個 DDR3 SO-DIMM 插槽
- 支持 DDR3 1066/800 non-ECC、un-buffered 內存
- 系統最高支持 4GB 容量
擴展插槽 - 1 x PCI 插槽
®
板載顯卡 - Intel
PowerVR SGX545
- DirectX 9.0 顯卡、Pixel Shader 3.0 技術
- 支持三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI
- 支持 HDMI 1.3a, 最高分辨率達 1920x1200
- 支持 DVI-D, 最高分辨率達 1920x1200 @ 60Hz
- 支持 D-Sub, 最高分辨率達 1920x1200 @ 60Hz
- 通過 DVI-D 和 HDMI 接口支持 HDCP 功能
- 通過 DVI-D 和 HDMI 接口可播放 10800 線藍光光盤 (BD) /
HD-DVD 光盤
音效 - 7.1 聲道高保真音頻 , 支持內容保護功能
(Realtek ALC892 音頻編解碼器 )
- 支持優質藍光音效
板載 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- 支持网路喚醒(Wake-On-LAN)
- 支持網路線偵測功能
- 支持 Energy Efficient Ethernet 802.3az
- 支持 PXE
Rear Panel I/O 界面
I/O - 1 個 PS/2 鍵盤接口
( 后面板輸入 / - 1 個 D-Sub 接口
輸出接口 ) - 1 個 DVI-D 接口
- 1 個 HDMI 接口
- 1 個光纖 SPDIF 輸出接口
- 4 個可直接使用的 USB 2.0 接口
簡體中文
- 2 個可直接使用的 USB 3.0 接口 (ASMedia ASM1042)
- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和
SPEED LED)
101
ASRock AD2550-ITX Motherboard

- 高保真音頻插孔:后置喇叭 / 中置喇叭 / 低音喇叭 / 音頻輸入
/ 前置喇叭 / 麥克風
連接頭 - 2 x SATA2 3.0Gb/s 連接頭 , 支持 NCQ, AHCI 和熱插拔功
能
- 1 x 紅外線模塊接頭
- 1 x 消費類紅外線模塊接頭
- 1 x 打印機接口
- 1 x 串行接口
- 1 x CPU 風扇接頭 (3 針 )
- 1 x 機箱風扇接頭 (3 針 )
- 1 x 24 針 ATX 電源接頭
- 1 x 前置音頻面板接頭
- 2 x USB 2.0 接口 ( 可支持 4 個額外的 USB 2.0 接口 )
BIOS - 16Mb AMI UEFI Legal BIOS,支持 GUI
- 支持即插即用(Plug and Play,PnP)
- ACPI 1.1 電源管理
- 支持喚醒功能
- 支持 jumperfree 免跳線模式
支持光盤 -
驅動程序、工具軟件、殺毒軟件(測試版本 )、CyberLink
MediaEspresso 6.5 試用版、Chrome 谷歌瀏覽器和工具欄
硬件監控器 - CPU 溫度偵測
- 主板溫度偵測
- CPU 風扇轉速計
- 機箱風扇轉速計
- CPU/ 機箱靜音風扇
- 電壓範圍:+12V, +5V, +3.3V, 核心電壓
®
®
操作系統 - Microsoft
Windows
7 32 位元适用于此主板
認證 - FCC, CE, WHQL
- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )
* 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com
簡體中文
102
ASRock AD2550-ITX Motherboard

1.3 跳線設置
插圖所示的就是設置跳線的方法。當跳線
帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短
接”。如果針腳上沒有放置跳線帽 , 這個
跳線就是“開路”。插圖顯示了一個 3 針
腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2
之間時就是“短接”。
接腳 設定
清除 CMOS
(CLRCMOS1, 2 針腳跳線 )
( 見第 2 頁第 13 項 )
2 針腳跳線
注意: CLRCMOS1 允許你清除 CMOS 數据,這些 CMOS 數据包括系統密碼、日期、時間
和系統參數等系統設置信息。要清除系統參數和重置系統默認設置,然后用
跳線帽短路 CLRCMOS1 的針腳 5 秒鐘。
簡體中文
103
ASRock AD2550-ITX Motherboard

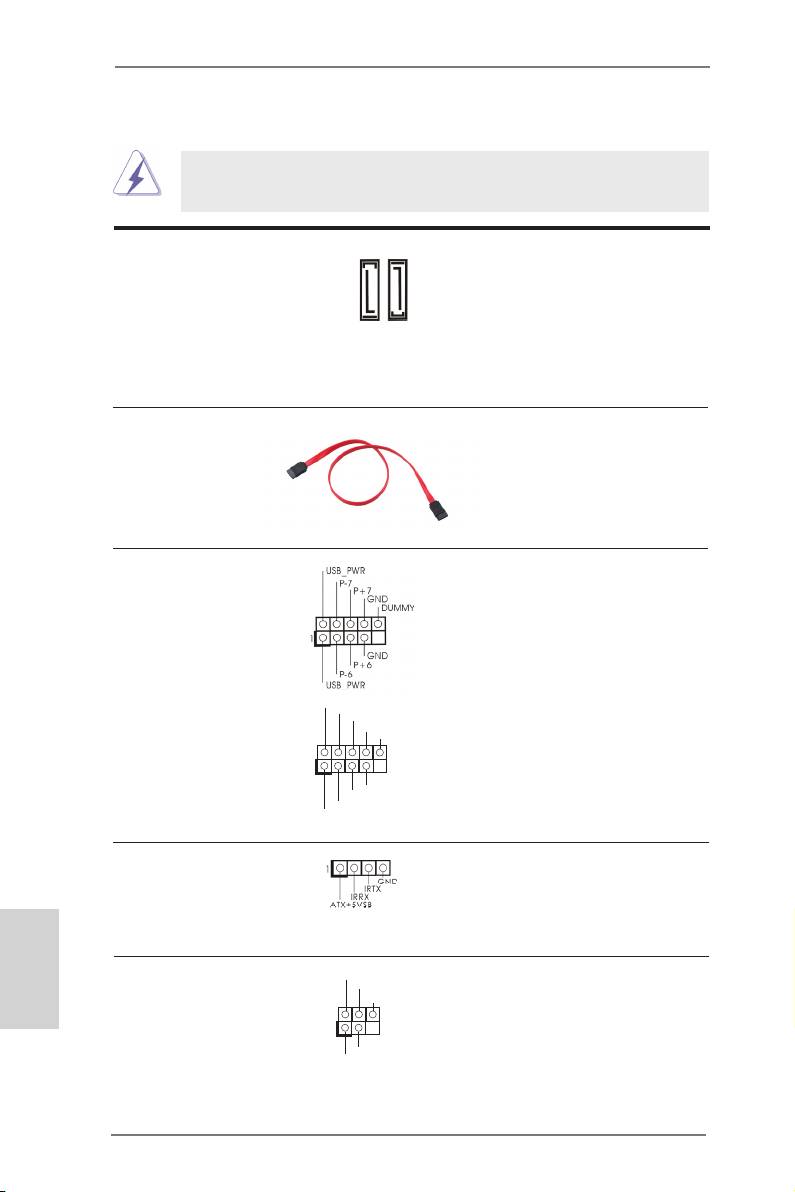

1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞!
Serial ATAII 接口 這裡有兩組 Serial ATAII
(SATAII_1: 見第 2 頁第 16 項 )
(SATAII) 接口支持 Serial
(SATAII_2: 見第 2 頁第 8 項 )
(SATA) 數據線作為內部儲存
設置。目前 SATAII 界面理論
上可提供高達 3.0Gb/s 的數
據傳輸速率。
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII 硬
( 選配 )
盤或者主板上的 SATAII 接口。
USB 2.0 擴展接頭 除了位於 I/O 面板的默
(9 針 USB6_7)
認 USB 2.0 接口之外,這款
( 見第 2 頁第 15 項 )
主板有兩組 USB 2.0 接針。
這組 USB 2.0 接針可以支持
兩個 USB 2.0 接口。
(9 針 USB8_9)
( 見第 2 頁第 9 項 )
簡體中文
紅外線模塊接頭 這個接頭支持一個選配的無
(5 針 IR1)
線發送和接受紅外線的
( 見第 2 頁第 10 項 )
模塊。
104
ASRock AD2550-ITX Motherboard
IRTX
+5VSB
DUMMY
1
GND
IRRX
SATAII_1
SATAII_2
U SB_PWR
P-9
P +9
GND
DUMMY
1
GND
P +8
P-8
U SB_PWR
消費類紅外線模塊接頭 此接口可以連接遙控器。
(4 針 CIR1)
( 見第 2 頁第 12 項 )

前置音頻面板接頭 可以方便連接音頻設備。
GND
P RESENCE#
M IC_RET
(9 針 HD_AUDIO1)
OUT_RET
( 見第 2 頁第 19 項 )
1
O UT2_L
J _SENSE
O UT2_R
M IC2_R
M IC2_L
1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能
(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我
們提供的手冊和機箱手冊上的使用說明安裝您的系統。
2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 :
A. 將 Mic_IN(MIC) 連接到 MIC2_L。
B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到
OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到
AC’97 音頻面板。
E. 開啟前置麥克風。
在 Realtek 控制面板中點擊”FrontMic”。調節”Recording
Volume”。
系統面板接頭 這個接頭提供數個系統前面
(9 針 PANEL1)
板功能。
( 見第 2 頁第 11 項 )
根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態
指示燈到這個排針。根據之前請注意針腳的正負極。
PWRBTN( 電源開關 ):
連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。
RESET( 重啟開關 ):
連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可
按下重啟開關重新啟動電腦。
PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。
當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待
機模式或關機 (S5) 模式時 , 此指示燈熄滅。
HD LED( 硬盤活動指示燈 ):
連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,
簡體中文
此指示燈亮起。
前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、
重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機
箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。
105
ASRock AD2550-ITX Motherboard

機箱喇叭接頭 請將機箱喇叭連接到這個接
(4 針 SPEAKER1)
頭。
( 見第 2 頁第 14 項 )
機箱風扇接頭 請將風扇連接線接到這個
(3 針 CHA_FAN1)
接頭,並讓黑線與接地的針腳
( 見第 2 頁第 5 項 )
相接。
CPU 風扇接頭 請將 CPU 風扇連接線接到這個
GND
+ 12V
(3 針 CPU_FAN1)
接頭,並讓黑線與接地的針腳
CPU_FAN_SPEED
( 見第 2 頁第 3 項 )
相接。
12
24
ATX 電源接頭 請將 ATX 電源供應器連接到這
(24 針 ATXPWR1)
個接頭。
( 見第 2 頁第 7 項 )
1
13
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
12
24
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
1
13
打印機端口接針 這是一個連接打印機端口的
AFD#
ERROR#
PINIT#
(25 針 LPT1)
接口,方便您連接打印機設
SLIN#
GND
( 見第 2 頁第 1 項 )
備。
1
SPD7
SPD6
ACK#
SPD5
BUSY
SPD4
PE
SPD3
SLCT
SPD2
SPD1
SPD0
STB#
串行接口連接器 這個 COM1 端口支持一個串行
(9 針 COM1)
接口的外設。
簡體中文
( 見第 2 頁第 2 項 )
106
ASRock AD2550-ITX Motherboard
