ASRock AD2550-ITX: 1. 主機板簡介

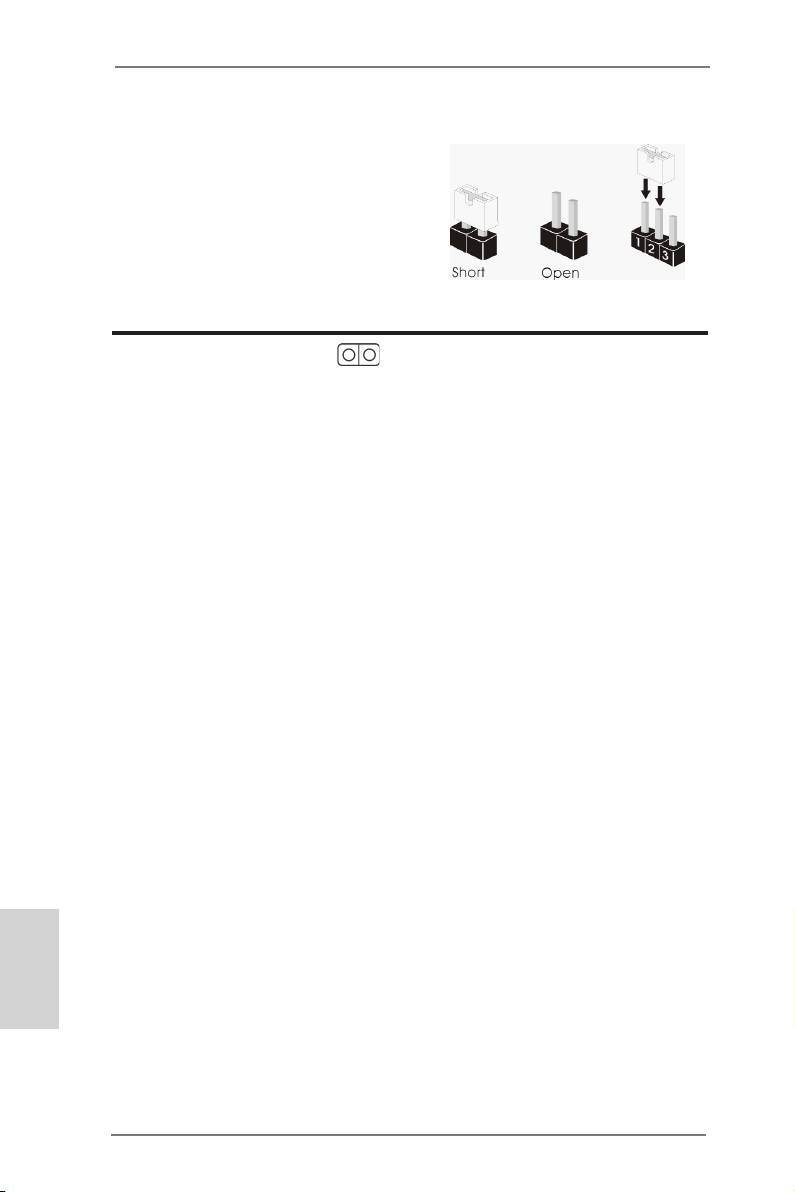

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽放置在針腳上時 , 這個跳線就是“短

接”。如果針腳上沒有放置跳線帽 , 這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳 設定

清除 CMOS

(CLRCMOS1, 2 針腳跳線 )

( 見第 2 頁第 13 項 )

2 針腳跳線

注意： CLRCMOS1 允許你清除 CMOS 數據，這些 CMOS 數據包括系統密碼、日期、時間

和系統參數等系統設置訊息。要清除系統參數和重置系統默認設置，然後用

跳線帽短路 CLRCMOS1 的針腳 5 秒鐘。

繁體中文

112

ASRock AD2550-ITX Motherboard

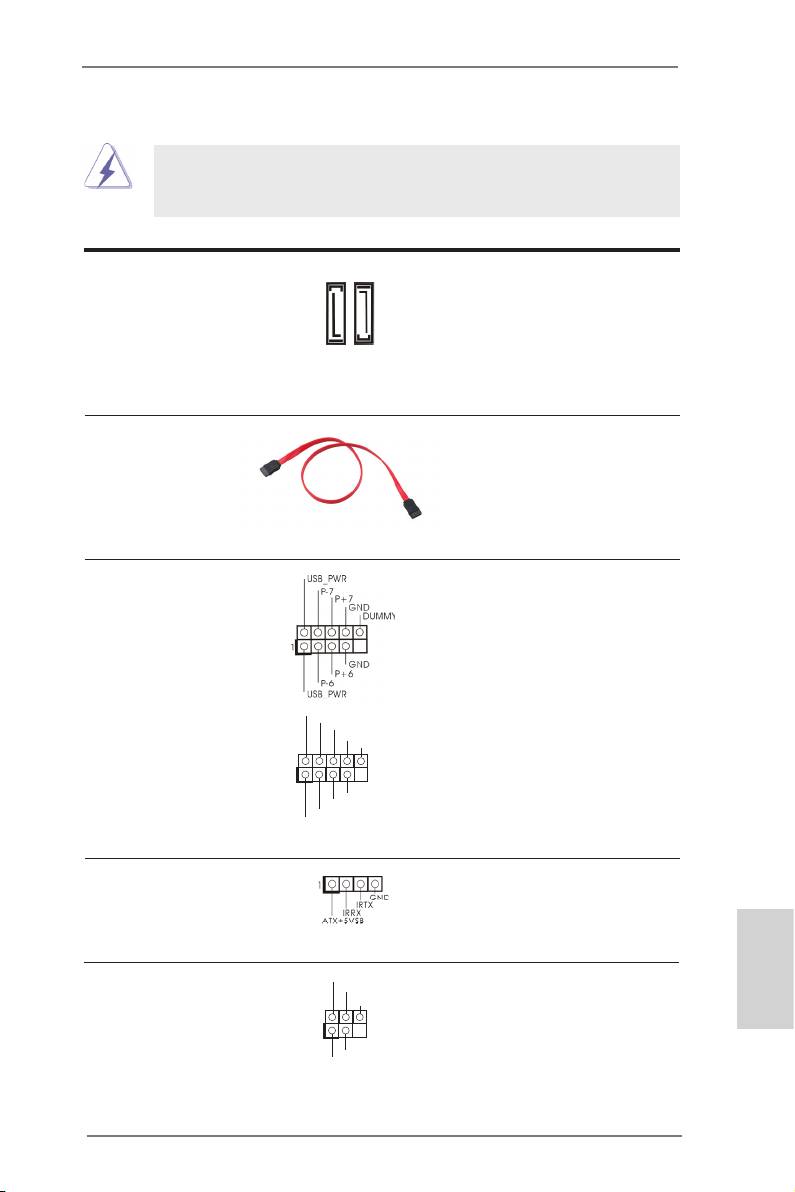

1.4 接頭

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。

跳線帽不正確的放置將會導致主機板的永久性損壞 !

接頭 圖示 說明

Serial ATAII 接口 這裡有兩組 Serial ATAII

(SATAII_1: 見第 2 頁第 16 項 )

(SATAII) 接口支援 SATA 數據

(SATAII_2: 見第 2 頁第 8 項 )

線作為內部儲存設置。

目前 SATAII 界面理論上

可提供高達 3.0Gb/s 的數據

傳輸速率。

Serial ATA (SATA) SATA 數據線的任意一端均可

數據線 連接 SATA/SATAII 硬碟或者

( 選配 )

主機板上的 SATAII 接口。

USB 2.0 擴充接頭 除了位於 I/O 面板的

(9 針 USB6_7)

USB 2.0 接口之外，這款

( 見第 2 頁第 15 項 )

主機板有兩組 USB 2.0 接

針。每組 USB 2.0 接針可以

支援兩個 USB 2.0 接口。

(9 針 USB8_9)

( 見第 2 頁第 9 項 )

紅外線模組接頭 這個接頭支援一個選配的模

(5 針 IR1)

組 , 可用來無線傳輸和接收紅

繁體中文

( 見第 2 頁第 10 項 )

外線。

113

ASRock AD2550-ITX Motherboard

SATAII_1

SATAII_2

U SB_PWR

P-9

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

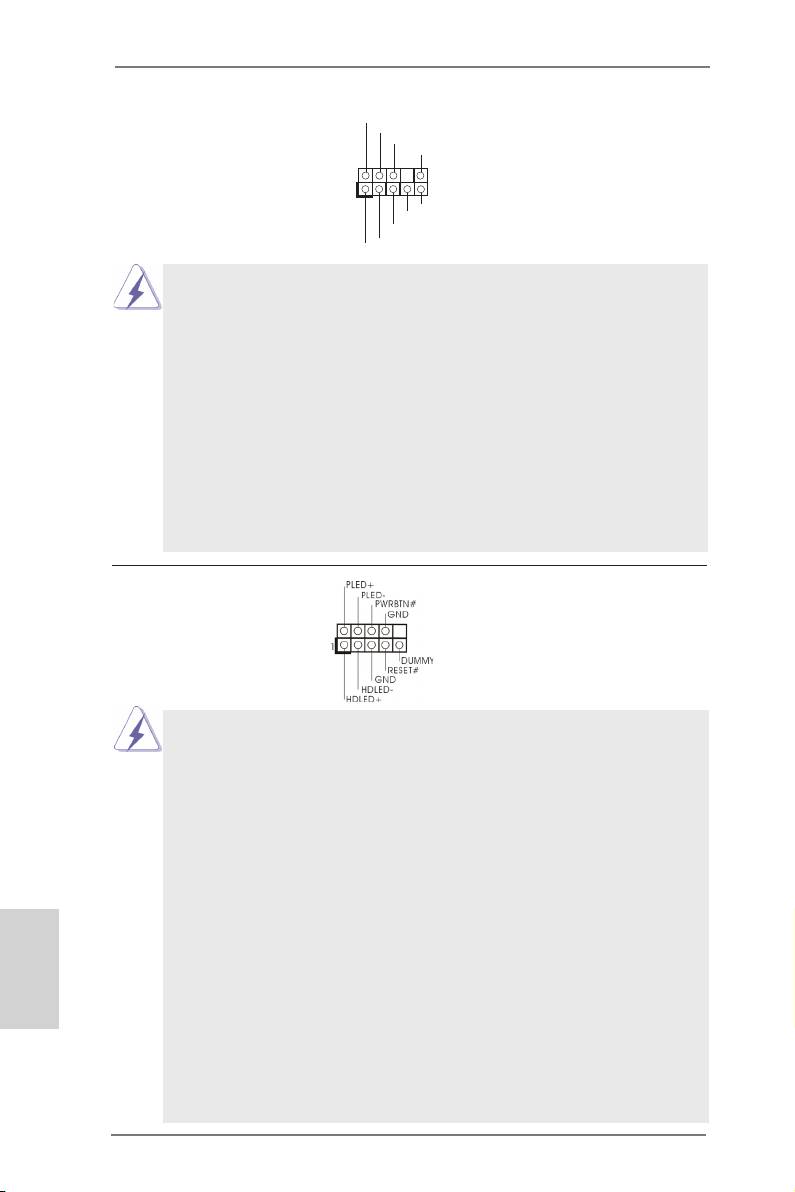

消費性紅外線模組插座 此插座可用於連接遙控器。

(4 針 CIR1)

( 見第 2 頁第 12 項 )

前置音效接頭 可以方便連接音效設備。

GND

P RESENCE#

M IC_RET

(9 針 HD_AUDIO1)

OUT_RET

( 見第 2 頁第 19 項 )

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能

(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

們提供的手冊和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到

AC’97 音效面板。

E. 開啟前置麥克風。

在 Realtek 控制面板中點選”FrontMic”。調整”Recording

Volume”。

系統面板接頭 可接各種不同燈，電源開關及

(9 針 PANEL1)

重啟鍵等各種連線。

( 見第 2 頁第 11 項 )

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀

態指示燈到這個接頭。請先注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。

RESET( 重開開關 ):

連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可

按下重開開關重新啟動電腦。

PLED( 系統電源指示燈 ):

繁體中文

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待

命模式或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬碟活動指示燈 ):

連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 ,

此指示燈亮起。

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、

重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機

箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。

114

ASRock AD2550-ITX Motherboard

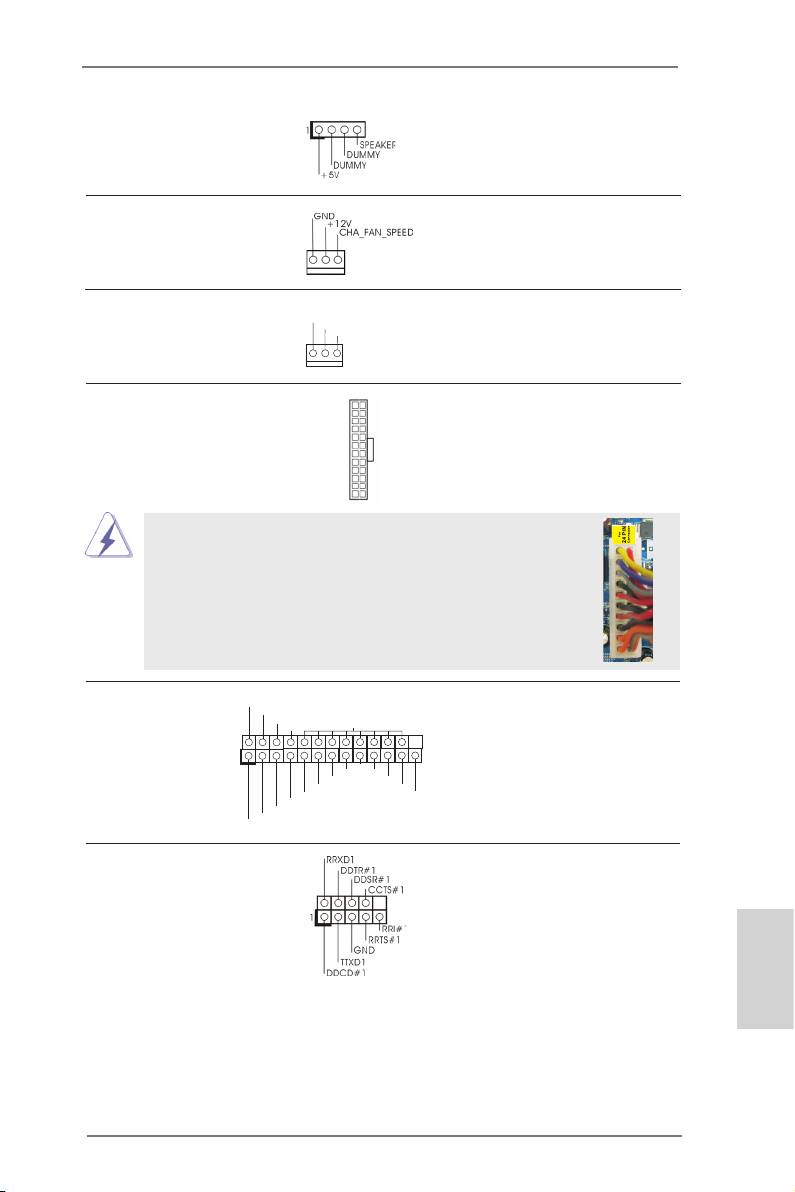

機箱喇叭接頭 請將機箱喇叭連接到這個接

(4 針 SPEAKER1)

頭。

( 見第 2 頁第 14 項 )

機箱風扇接頭 請將風扇連接線接到這個接

(3 針 CHA_FAN1)

頭，並讓黑線與接地的針腳

( 見第 2 頁第 5 項 )

相接。

CPU 風扇接頭 請將 CPU 風扇連接線接到這個

GND

+ 12V

(3 針 CPU_FAN1)

接頭，並讓黑線與接地的針腳

CPU_FAN_SPEED

( 見第 2 頁第 3 項 )

相接。

ATX 電源接頭 請將 ATX 電源供應器連接到這

12

24

(24 針 ATXPWR1)

個接頭。

( 見第 2 頁第 7 項 )

1

13

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使

12

24

用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順

著 Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

1

13

印表機接針 這是一個連接印表機的接

AFD#

ERROR#

PINIT#

(25 針 LPT1)

口，方便您連接印表機設

SLIN#

GND

( 見第 2 頁第 1 項 )

備。

1

SPD7

SPD6

ACK#

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0

STB#

序列埠 這個序列埠 COM1 支援一個序

(9 針 COM1)

列埠的裝置。

( 見第 2 頁第 2 項 )

繁體中文

115
