ASRock AD2550-ITX: 1. Introducción

1.2 Especicación

Plataforma - Factor forma Mini-ITX: 17,0 cm x 17,0 cm, 6,7” x 6,7”

- Todo diseño de Capacitor Sólido

®

TM

Procesador - Procesador Intel

Atom

D2550 de Doble Núcleo

(1.86 GHz)

- Admite tecnología Hyper Threading

®

Chipset - South Bridge: Intel

NM10 Express

Memoria - 2 x DDR3 SO-DIMM slots

- Soporta DDR3 1066/800 non-ECC, memoria de un-buffered

- Máxima capacidad de la memoria del sistema: 4GB

Ranuras de - 1 x ranuras PCI

Expansión

®

VGA OnBoard - Intel

PowerVR SGX545

- DirectX 9.0, Pixel Shader 3.0

- Tres opciones de salida VGA: D-Sub, DVI-D y HDMI

- Admite HDMI 1.3a con una resolución máxima de

1920x1200

- Admite DVI-D con una resolución máxima de 1920x1200 a

60 Hz

- Admite D-Sub con una resolución máxima de 1920x1200 a

60 Hz

- Admite la función HDCP con puertos DVI-D y HDMI

- Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD

con puertos DVI-D y HDMI

Audio - 7.1 CH HD Audio con Protección de Contenido

(Realtek ALC892 Audio Codec)

- Compatible con audio Blu-ray de alta calidad

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Soporta Wake-On-LAN

- Admite detección de conexión de cable LAN

- Compatible con Ethernet 802.3az de bajo consumo

energético

Español

- Compatible con PXE

Entrada/Salida I/O Panel

de Panel - 1 x puerto de teclado PS/2

Trasero - 1 x Puerto D-Sub

- 1 x Puerto DVI-D

- 1 x Puerto HDMI

- 1 x puerto de salida óptica SPDIF

48

ASRock AD2550-ITX Motherboard

- 4 x puertos USB 2.0 predeterminados

- 2 x puertos USB 3.0 predeterminados (ASM1042)

- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y

LED de VELOCIDAD)

- Conexión de audio: Altavoz trasero / Central/Bajos / Entrada

de línea / Altavoz frontal / Micrófono

Conectores - 2 x conexiones SATA2, admiten una velocidad de

transferencia de datos de hasta 3,0Gb/s, soporta NCQ, AHCI

y “Conexión en caliente”

- 1 x Cabezal de Módulo Infrarrojos

- 1 x Base de conexiones del módulo de infrarrojos para el

consumidor

- 1 x cabecera de puerto de impresora

- 1 x En-tête de port COM

- 1 x Conector de ventilador de CPU (3-pin)

- 1 x Conector de ventilador de chasis (3-pin)

- 1 x 24-pin cabezal de alimentación ATX

- 1 x Conector de audio de panel frontal

- 2 x Cabezal USB 2.0 (admite 4 puertos USB 2.0 adicionales)

BIOS - 16Mb BIOS legal UEFI AMI compatible con GUI

- Soporta “Plug and Play”

- ACPI 1.1 compliance wake up events

- Soporta “jumper free”

- Soporta SMBIOS 2.3.1

CD de soport - Controladores, utilidades, software de antivirus (versión de

prueba), Prueba de CyberLink MediaEspresso 6.5, Google

Chrome Browser y Toolbar

Monitor Hardware - Sensibilidad a la temperatura del procesador

- Sensibilidad a la temperatura de la placa madre

- Taquímetros de los ventiladores del procesador y del

procesador

- Taquímetros de los ventiladores del procesador y del chasis

- Ventilador silencioso para procesador/chasis

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

®

®

OS - En conformidad con Microsoft

Windows

7 32 bits

Certicaciones - FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente de

Español

alimentación que cumpla con la directiva ErP/EuP)

* Para más información sobre los productos, por favor visite nuestro sitio web:

http://www.asrock.com

49

ASRock AD2550-ITX Motherboard

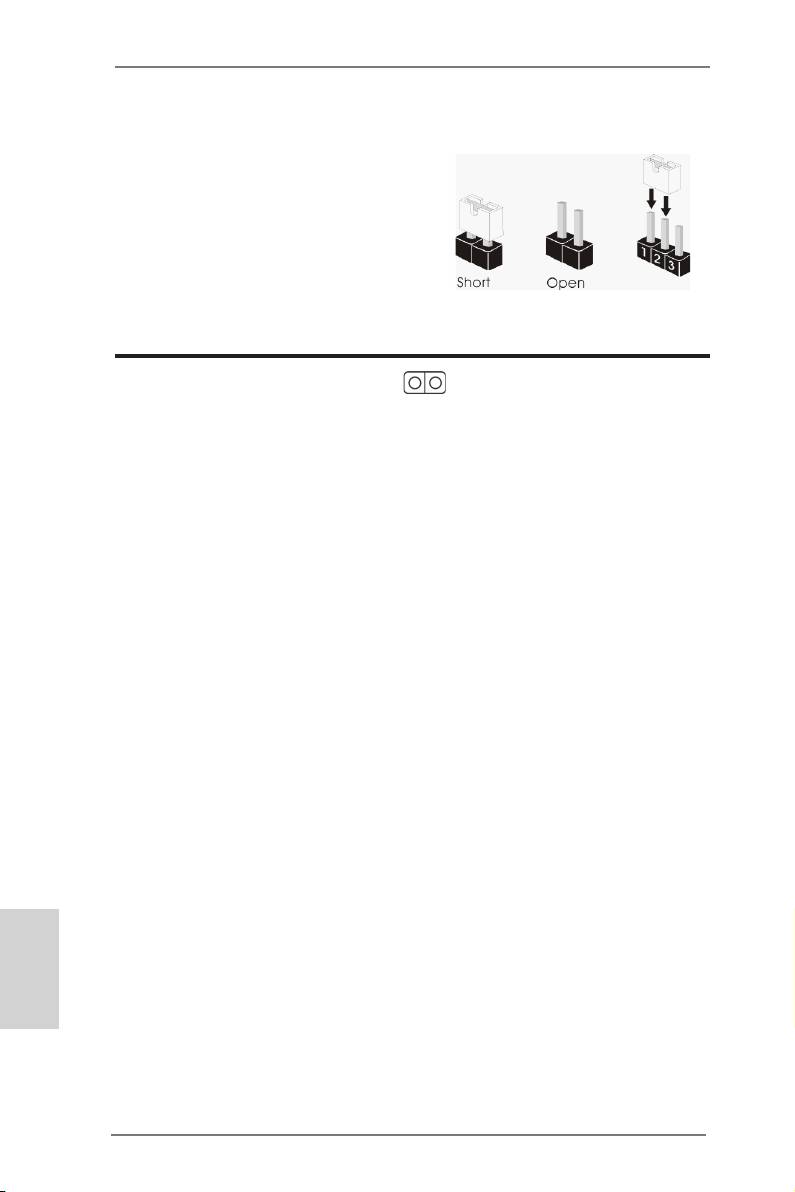

1.3 Setup de Jumpers

La ilustración muestra como los jumpers

son congurados. Cuando haya un jumper-

cap sobre los pins, se dice gue el jumper

está “Short”. No habiendo jumper cap sobre

los pins, el jumper está “Open”. La ilus-

tración muesta un jumper de 3 pins cuyo

pin 1 y pin 2 están “Short”.

Jumper Setting

Limpiar CMOS

(CLRCMOS1, jumper de 2 pins)

(vea p.2, N. 13)

jumper de 2 pins

Atención: CLRCMOS1 permite que Usted limpie los datos en CMOS. Los datos

en CMOS incluyen informaciones de la conguración del sistema, tales

como la contraseña del sistema, fecha, tiempo, y parámetros de la con-

figuración del sistema. Para limpiar y reconfigurar los parametros del

sistema a la conguración de la fábrica, por favor apague el computador

y desconecte el cable de la fuente de electricidad, ponga en cortocircuito

los pins de CLRCMOS1 por más que 5 segundos usando un jumper

cap.

Español

50

ASRock AD2550-ITX Motherboard

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque

las cubiertas de los puentes sobre estos cabezales y conectores. El

colocar cubiertas de puentes sobre los conectores y cabezales provo-

cará un daño permanente en la placa base.

Conexiones de serie ATAII Estas dos conexiones de

(SATAII_1: vea p.2, N. 16)

serie ATAII (SATAII) admiten

(SATAII_2: vea p.2, N. 8)

cables SATA para dispositivos

de almacenamiento internos.

SATAII_1

SATAII_2

La interfaz SATAII actual

permite una velocidad de

transferencia de 3.0 Gb/s.

Cable de datos de Cualquier extremo del cable de

serie ATA (SATA) los datos de SATA puede ser

(Opcional)

conectado con el disco duro

de SATA / SATAII o el

conectador de SATAII en esta

placa base.

Cabezal USB 2.0 Además de puertos

(9-pin USB6_7)

USB 2.0 predeterminados en el

(vea p.2, N. 15)

panel de E/S, hay dos bases

de conexiones USB 2.0 en

esta placa base. Cada una de

estas bases de conexiones

U SB_PWR

(9-pin USB8_9)

admite dos puertos USB 2.0.

P-9

P +9

(vea p.2, N. 9)

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

Español

51

ASRock AD2550-ITX Motherboard

Cabezal de Módulo Infrarrojos Este cabezal soporta un

(5-pin IR1)

módulo infrarrojos de

(vea p.2, N. 10)

transmisión y recepción

wireless opcional.

GND

Conector de audio de Este es una interface para

P RESENCE#

M IC_RET

panel frontal cable de audio de panel frontal

OUT_RET

(9-pin HD_AUDIO1)

que permite conexión y control

1

(vea p.2, N. 19)

conveniente de apparatos de

O UT2_L

J _SENSE

Audio.

O UT2_R

M IC2_R

M IC2_L

1. El Audio de Alta Denición soporta la detección de conector, pero

el cable de panel en el chasis debe soportar HDA para operar

correctamente. Por favor, siga las instrucciones en nuestro manual y

en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

del panel frontal de la siguiente manera:

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

C. Conecte Ground (GND) a Ground (GND).

D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

necesitará conectarlos al panel de sonido AC’97.

E. Activación del micrófono frontal.

Acceda a la cha “FrontMic” (Micrófono frontal) del panel de control

Realtek. Ajuste la posición del control deslizante “Recording

Volume” (Volumen de grabación).

Cabezal de panel de sistema Este cabezar acomoda varias

(9-pin PANEL1)

dunciones de panel frontal de

(vea p.2, N. 11)

sistema.

Conecte el interruptor de alimentación, el interruptor de restablecimiento

y el indicador de estado del sistema situados en el chasis con esta

cabecera en función de las siguientes asignaciones de contacto. Preste

atención a los contactos positivos y negativos antes de conectar los

cables.

52

ASRock AD2550-ITX Motherboard

Base de conexiones del módulo de Esta base de conexiones se

infrarrojos para el consumidor puede utilizar para conectar

(4-pin CIR1)

receptor remoto.

(vea p.2, N. 12)

Español

  PWRBTN(interruptordealimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede congurar la forma de apagar su sistema mediante el

interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del

chasis. Pulse el interruptor de restablecimiento para restablecer el

equipo si se bloquea y no se reinicia con normalidad.

PLED(LEDdealimentacióndelsistema):

Conecte el indicador de estado de alimentación situado en el panel

frontal del chasis. El LED se enciende cuando el sistema esté en

funcionamiento. El LED parpadea cuando el sistema se encuentre en

estado de suspensión S1. El LED se apaga cuando el sistema se

encuentre en estado de suspensión S3/S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal

del chasis. El LED se enciende cuando el disco duro esté leyendo o

escribiendo datos.

Es posible que el diseño del panel frontal varíe en función del chasis. Un

módulo del panel frontal consiste principalmente de interruptor de

alimentación, interruptor de restablecimiento, LED de alimentación, LED

de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel

frontal del chasis a esta cabecera, asegúrese de que las asignaciones

de cables y las asignaciones de contactos coincidan correctamente.

Cabezal del altavoz del chasis Conecte el altavoz del chasis a

(4-pin SPEAKER1)

su cabezal.

(vea p.2, N. 14)

Conectores de ventilador de chasis

Por favor, conecte los cables del

(3-pin CHA_FAN1)

ventilador a los conectores de

(vea p.2, N. 5)

ventilador, haciendo coincidir el

cable negro con la patilla de

masa.

Conector del ventilador Conecte el cable del ventilador

GND

de la CPU de la CPU a este conector y

+ 12V

CPU_FAN_SPEED

(3-pin CPU_FAN1)

haga coincidir el cable negro

(vea p.2, N. 3)

con el conector de tierra.

Español

53

ASRock AD2550-ITX Motherboard

Cabezal de alimentación ATX Conecte la fuente de

12

24

(24-pin ATXPWR1)

alimentación ATX a su cabezal.

(vea p.2, N. 7)

1

13

A pesar de que esta placa base incluye in conector

12

24

de alimentación ATX de 24 pins, ésta puede funcionar

incluso si utiliza una fuente de alimentación ATX de

20 pins tradicional. Para usar una fuente de

alimentación ATX de 20 pins, por favor, conecte su

fuente de alimentación usando los Pins 1 y 13.

1

13

Instalación de una Fuente de Alimentación ATX de 20 Pins

Cabecera de puerto de impresora Esta es una interfaz de puerto

(LPT1 de 25 terminales)

para cable de impresora que

AFD#

ERROR#

PINIT#

(vea p.2, N. 1)

SLIN#

GND

permite conectar cómodamente

dispositivos de impresión.

1

SPD7

SPD6

ACK#

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0

STB#

Cabezal del puerto COM Este cabezal del puerto COM

(9-pin COM1)

se utiliza para admitir un

(vea p.2, N. 2)

módulo de puerto COM.

Español
