2. Takma
Bu bir Mikro ATX form faktörü (9,6 inç x 8,5 inç, 24,4 cm x 21,6 cm) anakartıdır.
Anakartı monte etmeden önce, kasanızın yapısını inceleyerek anakartın kasaya
uyacağından emin olun.
Kurulum Öncesi Önlemler
Anakart bileşenlerini takmadan veya herhangi bir anakart ayarını değiştirmeden
önce aşağıdaki önlemleri okuyun.
Herhangi bir bileşeni takmadan veya çıkarmadan önce, güç düğmesinin
kapalı olduğundan veya güç kablosunun güç kaynağından çıkarılmış
olduğundan emin olun. Bunun yapılmaması anakarta, çevre aygıtlarına ve/
veya bileşenlere ciddi hasar verebilir.
1. Herhangi bir bileşene dokunmadan önce güç kablosunu prizden çıkarın.
2. Statik elektriğin anakart bileşenlerine zarar vermemesi için, anakartınızı
ASLA doğrudan halı veya benzeri üzerine koymayın. Ayrıca, bileşenlere
dokunmadan önce topraklı bileklik taktığınızdan veya topraklanmış
güvenli bir nesneye dokunduğunuzdan emin olun.
3. Bileşenleri kenarlarından tutun ve entegre devrelere dokunmayın.
4. Herhangi bir bileşeni çıkardığınızda, bileşeni topraklı bir antistatik altlık
üzerine veya bileşenle birlikte gelen poşete koyun.
5. Ana kartı kasaya sabitlemek için vida deliklerine vida takarken lütfen
vidaları aşırı sıkmayın! Aksi halde anakart zarar görebilir.
Türkçe
140
ASRock A75M Motherboard

2.1 CPU'nun Takılması
Adım 1. Mandalı 90° açıyla kaldırarak soketin kilidini açın.
Adım 2. CPU'yu, altın renkli üçgen bulunan CPU köşesi küçük bir üçgen bu-
lunan soket köşesiyle eşleşecek şekilde tam olarak soketin üzerinde
konumlandırın.
Adım 3. CPU'yu yerine oturuncaya kadar dikkatle sokete takın.
CPU'nun takılabileceği yalnızca bir doğru yön vardır. Pinlerin eğrilmemesi için
CPU'yu sokete zorlayarak TAKMAYIN.
Adım 4. CPU yerine yerleştiğinde, CPU'yu tam oturmak için soket mandalını
aşağı bastırarak soketin üzerine sıkıca bastırın. Mandal tık yaparak
yandaki kulakçığa girer ve kilitlenir.
Mandal 90° Yukarı
CPU'daki Altın Renkli Üçgen
Soket Köşesindeki
Küçük Üçgen
ADIM 1:
ADIM 2 / ADIM 3:
ADIM 4:
Soket Mandalını Kaldırın
CPU'daki Altın Renkli
Aşağı Bastırın ve
Üçgeni Soket Köşesindeki
Soket Mandalını Kilitleyin
Küçük Üçgenle Eşleştirin
2.2 CPU Fanı ve Isı Emicisinin Takılması
CPU'yu anakarta taktıktan sonra, ısıyı dağıtmak için daha büyük bir ısı
emici ve soğutma fanı takılması gerekir. Isı geçişini artırmak için CPU ile
ısı emici arasına ısı macunu sürmeniz de gerekir. CPU'nun ve ısı emicinin
sağlam bir şekilde sabitlendiğinden ve birbiriyle iyi temas ettiğinden emin
olun. Ardından CPU fanını CPU FAN konektörüne bağlayın (CPU_FAN1,
bkz. Sayfa 2, No. 5). Düzgün şekilde takmak için lütfen CPU fanının ve ısı
emicinin kullanım kılavuzlarına bakın.
Türkçe
141
ASRock A75M Motherboard

2.3 Bellek Modüllerinin (DIMM) Takılması
A75M anakartı iki 240 pinli DDR3 (Çift Veri Hızı 3) DIMM yuvası sağlar ve Çift
Kanallı Bellek Teknolojisi’ni destekler. Çift kanal yapılandırması için, Çift Kanallı
Bellek Teknolojisi’ni etkinleştirmek için DDR3 DIMM yuvalarına her zaman iki özdeş
(aynı markada, hızda, boyutta ve yonga türünde) bellek modülü takmanız gerekir.
Aksi halde, tek kanallı modunda çalışacaktır.
1. Bir DDR veya DDR2 bellek modülünü DDR3 yuvasına takmaya
izin verilmez; aksi halde bu anakart ve DIMM zarar görebilir.
2. Yalnızca bir bellek modülü veya iki özdeş olmayan bellek modülü
takarsanız, Çift Kanallı Bellek Teknolojisi etkinleştirilemez.
Bir DIMM takma
DIMM'leri veya sistem bileşenlerini takmadan veya çıkarmadan önce
lütfen güç bağlantısını kestiğinizden emin olun.
Adım 1. Tutucu klipsi dışa doğru bastırarak bir DIMM yuvasının kilidini açın.
Adım 2. Bir DIMM'yi, DIMM'deki çentik yuvadaki aralıkla eşleşecek şekilde
hizalayın.
Türkçe
DIMM'nin takılabileceği yalnızca bir doğru yön vardır. DIMM'yi yanlış
yönde zorla yuvaya takarsanız anakart ve DIMM kalıcı hasar görür.
Adım 3. İki uçtaki tutucu klipsler yerine geri oturuncaya ve DIMM düzgün
şekilde yerleşinceye kadar DIMM'yi yuvanın içinde bastırın.
142
ASRock A75M Motherboard

2.4 Genişletme Yuvaları (PCI ve PCI Express Yuvaları)
Bu anakartta 2 PCI yuvası ve 2 PCI Express yuvası bulunmaktadır.
PCI Yuvaları: PCI yuvaları, 32-bit PCI arayüzü kullanan genişletme kartlarını
takmak için kullanılır.
PCIE Yuvaları: PCIE1 (PCIE x1 yuvası; Beyaz), x1 yol genişliğindeki
kartlar ile PCI Express kartları için kullanılır, örneğin Gigabit
LAN kartı ve SATA2 kartı.
PCIE2 (PCIE x16 yuvası; Mavi), PCI Express x16 şerit
genişlikli grak kartları için kullanılır.
Genişletme kartı takma
Adım 1. Genişletme kartını takmadan önce, güç kaynağının kapalı olduğundan
veya güç kablosunun çıkarılmış olduğundan emin olun. İşleme
başlamadan önce lütfen genişletme kartının belgelerini okuyun ve
kartın gerekli donanım ayarlarını yapın.
Adım 2. Sistem ünitesi kapağını çıkarın (anakartınız zaten kasada takılıysa).
Adım 3. Kullanmak istediğiniz yuvaya bakan braketi çıkarın. Vidaları daha
sonra kullanmak üzere saklayın.
Adım 4. Kartın konektörünü yuvaya hizalayın ve kart yuvaya tam olarak otu-
runcaya kadar sıkıca bastırın.
Adım 5. Vidalarla kartı kasaya sabitleyin.
Adım 6. Sistem kapağını yerleştirin.
2.5 Dual Graphics Çalışma Kılavuzu
Bu anakart AMD Dual Graphics özelliğini destekler. AMD Dual Graphics, bir AMD
A75 FCH (Hudson-D3) entegre grak kartı işlemcisi ve ayrı bir grak kartı işlemcisi
ile birleştirilmiş tek bir ekrana çıkışla eşzamanlı olarak çalıştırmak için aşırı hızlı kare
hızları için çoklu GPU performans kapasitelerini getirir. Şu anda, AMD Dual
®
®
TM
Graphics Teknolojisi yalnızca Windows
7 İS ile desteklenir ve Windows
Vista
/
XP İS ile kullanılamaz. Lütfen ayrıntılar için sayfa 16’a başvurun.
Türkçe
143
ASRock A75M Motherboard

2.6 ASRock Akıllı Uzaktan Kumanda Hızlı Kurulum
Kılavuzu
ASRock Akıllı Uzaktan Kumanda sadece CIR başlıklı ASRock anakart için kullanılır. Lütfen
ASRock Akıllı Uzaktan Kumandanın hızlı kurulumu ve kullanımı için aşağıdaki talimatlara
bakın.
Adım 1. ASRock anakartında USB 2.0
USB 2.0 başlığı
başlığının yanında bulunan CIR
(9 pimli, mavi)
başlığını bulun.
CIR başlığı
(4 pimli, beyaz)
USB_PWR
Adım 2. Ön USB kablosunu USB 2.0
P-
başlığına (aşağıdaki gibi, pim 1-5) ve
P+
GND
CIR başlığına bağlayın. Lütfen kablo
DUMMY
atamalarının ve pim atamalarının
doğru şekilde eşleştirildiğinde emin
olun.
GND
IRTX
IRRX
ATX+5VSB
Adım 3. Çok Açılı CIR Alıcıyı ön USB bağlantı
noktasına takın. Çok Açılı CIR Alıcısı
MCE Uzaktan Kumandada gelen
sinyalleri başarılı şekilde alamıyorsa,
lütfen diğer ön USB bağlantı
noktasına takmayı deneyin.
Farklı açılarda 3 CIR sensörü
1. Ön USB bağlantı noktalarından sadece biri CIR işlevini destekleyebilir.
CIR işlevi etkinken, diğer bağlantı noktası USB işlevinde kalacaktır.
2. Çok Açılı CIR Alıcı sadece ön USB için kullanılır. Lütfen arka panele
Türkçe
bağlamak için arka USB desteğini kullanmayın. Piyasadaki birçok kasa
ile uyumlu olan MCE Uzaktan Kumanda çok yönlü kızılötesi sinyalleri
(üst, alt ve ön) alabilir.
3. Uzaktan Kumanda Alıcısı Kolay Takılır Aygıt işlevini
desteklememektedir. Lütfen sisteminizi başlatmadan önce onu kurun.
* ASRock Akıllı Uzaktan Kumanda sadece bazı ASRock anakartları tarafından desteklenir.
Lütfen anakart listesi için ASRock web sitesine bakın: http://www.asrock.com
144
ASRock A75M Motherboard

2.7 Jumper'ların Ayarı
Şekilde jumper'ların nasıl ayarlandıkları
gösterilmektedir. Jumper kapağı pinler üzerine
yerleştirildiğinde jumper "Kapalı" dır. Jumper
kapağı pinler üzerindeyken jumper "Açık" tır.
Şekilde pin1 ve pin2'si "Kapalı" olan jumper
kapağı bu 2 pine yerleştirilmiş 3-pinli jumper
gösterilmektedir.
Jumper Ayar
CMOS’u temizleme
(CLRCMOS1, 3-pinli jumper)
(bkz. s.2 No. 30)
Clear CMOSDefault
Not:
CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem
parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı
kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten
sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası
kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.
BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,
ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini
gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı
varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında
temizleneceğini lütfen aklınızda bulundurunuz.
Türkçe
145
ASRock A75M Motherboard

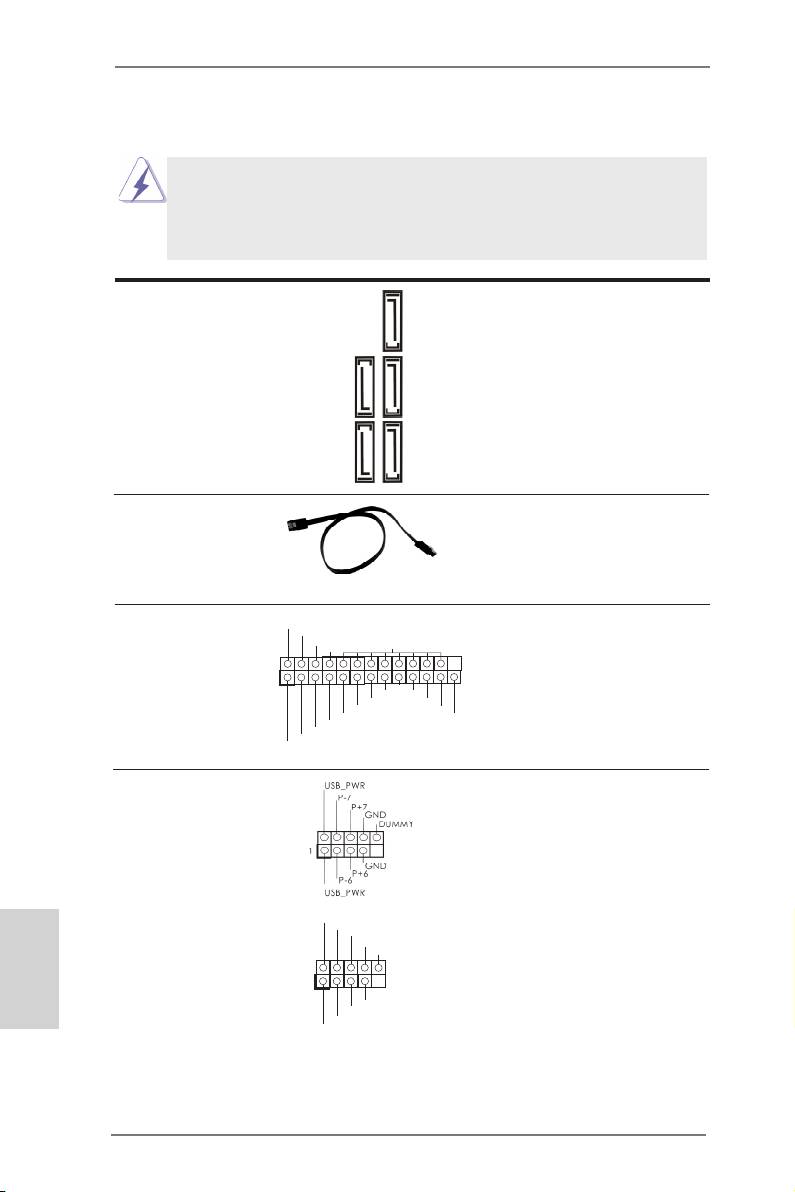

2.8 Yerleşik Fişler ve Konektörler
Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve
konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.
Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek
anakartın kalıcı olarak zarar görmesine neden olabilir!
Seri ATA3 Konektörler Bu beş Seri ATA3 (SATA3)
(SATA_1: bkz. s.2, No. 10)
konektör, dahili depolama
(SATA_2: bkz. s.2, No. 11)
cihazları için SATA veri
(SATA_3: bkz. s.2, No. 9)
kablolarını destekler. Geçerli
(SATA_4: bkz. s.2, No. 12)
SATA3 arayüzü 6,0 Gb/sn veri
(SATA_5: bkz. s.2, No. 8)
aktarım hızına izin verir.
SATA_1 SATA_3 SATA_5
SATA_2 SATA_4
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA3 sabit diskine veya
(İsteğe bağlı)
anakarttaki SATA3 konektörüne
bağlanabilir.
Yazdırma Portu Fişi Bu, yazdırma portu kablosu için
AFD#
ERROR#
PINIT#
(25-pinli LPT1)
yazıcı cihazlarının uygun
SLIN#
GND
(bkz. s.2 No. 16)
bağlanmasını sağlayan bir
1
SPD7
arayüzdür.
SPD6
ACK#
SPD5
BUSY
SPD4
PE
SPD3
SLCT
SPD2
SPD1
SPD0
STB#
USB 2.0 Fişleri G/Ç panelindeki varsayılan iki
(9-pinli USB6_7)
USB 2.0 portundan başka, bu
(bkz. s.2 No. 23)
anakartta üç USB 2.0 şi
bulunur. Her USB 2.0 şi iki
USB 2.0 portunu destekler.
U SB_PWR
Türkçe
(9-pinli USB8_9)
P-9
P +9
(bkz. s.2 No. 22)
GND
DUMMY
1
GND
P +8
P-8
U SB_PWR
146
ASRock A75M Motherboard

(9-pinli USB10_11)
(bkz. s.2 No. 20)
Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz
(5-pinli IR1)
aktarma ve alma kızılötesi
(bkz. s.2 No. 19)
modülünü destekler.
Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı
(4-pinli CIR1)
destekler.
(bkz. s.2 No. 21)
Ön Panel Ses Fişi Bu, panel ses kablosu için
(9-pinli HD_SES1)
uygun bağlantı sağlayan ve
(bkz. s.2 No. 25)
ses cihazlarını kontrol
etmeyi sağlayan bir arayüzdür.
147
ASRock A75M Motherboard
IRTX
+5VSB
DUMMY
1
GND
IRRX
U SB_PWR
P-11
P +11
GND
DUMMY
1
GND
P +10
P-10
U SB_PWR
GND
P RESENCE#
M IC_RET
OUT_RET
1
O UT2_L
J _SENSE
O UT2_R
M IC2_R
M IC2_L
1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel
kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen
sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki
talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi
takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Ground’u (GND) Ground’a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses
paneli için bağlamanız gerekmez.
E. Ön mikrofonu etkinleştirmek için
®
Windows
XP / XP 64-bit İS için:
“Karıştırıcı”yı seçin. “Kaydedici”yi seçin. Sonra “Ön Mikrofon”u tıklatın.
®
TM
TM
Windows
7 / 7 64-bit / Vista
/ Vista
64-bit İS için:
Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses
Seviyesi”ni ayarlayın.
Türkçe

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli
(9-pinli PANEL1)
işlevini barındırır.
(bkz. s.2 No. 15)
Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu
göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.
Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.
PWRBTN (Güç Anahtarı):
Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını
kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.
RESET (Sıfırlama Anahtarı):
Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar
donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,
bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.
PLED (Sistem Gücü LED’i):
Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem
çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön
meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken
LED söner.
HDLED (Sabit Disk Çalışma LED’i):
Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk
veri okurken veya yazarken LED yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel
modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,
sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.
Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe
(4-pinli SPEAKER1)
bağlayın.
(bkz. s.2 No. 14)
Türkçe
Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını
(4-pinli CHA_FAN1)
fanına bu konektöre bağlayın
GN
(bkz. s.2 No. 18)
ve siyah kabloyu toprak pinine
bağlayın.
(3-pinli PWR_FAN1)
(bkz. s.2 No. 4)
148
ASRock A75M Motherboard
D
FAN_SPEED_CONTROL
+12V
CHA_FAN_SPEED

CPU Fan Konektörü Lütfen fan kablolarını CPU
FAN_S PEED_CONTROL
CPU_FAN_SPEED
(4-pinli CPU_FAN1)
fanına bu konektöre bağlayın
+ 12V
GND
(bkz. s.2 No. 5)
ve siyah kabloyu toprak pinine
bağlayın.
1 2 3 4
Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
Pin 1-3 Bağlı
3-Pinli Fanı Takma
ATX Güç Konektörü Lütfen bir ATX güç kaynağını
12
24
(24-pinli ATXPWR1)
bu konektöre bağlayın.
(bkz. s.2 No. 7)
1
13
Bu anakart 24-pinli ATX güç konektörü sağlasa da
12
24
geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da
çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,
lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.
20-Pinli ATX Güç Kaynağını Takma
1
13
ATX 12V Güç Konektörü Lütfen bir ATX 12V güç
4 8
(8-pinli ATX12V1)
kaynağını bu konektöre
1 5
(bkz. s.2 No. 1)
bağlayın.
Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir
4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç
kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte
takın.
4 8
4-Pinli ATX 12V Güç Kaynağını Takma
1 5
Türkçe
Seri port Fişi Bu COM1 şi bir seri port
(9-pinli COM1)
modülünü destekler.
(bkz. s.2 No. 17)
149
ASRock A75M Motherboard

HDMI_SPDIF Fişi HDMI_SPDIF şi, SPDIF ses
(2-pinli HDMI_SPDIF1)
çıkışını HDMI VGA kartına
(bkz. s.2 No. 24)
sağlar, sistemin HDMI Dijital
TV/projektör/LCD cihazlarını
bağlamasına izin verir. Lütfen
HDMI VGA kartının
HDMI_SPDIF konektörünü bu
şe bağlayın.
2.9 Sürücü Yükleme Kılavuzu
Sürücüleri sisteminize yüklemek için, lütfen önce destek CD'sini optik sürücünüze
bağlayın. Sonra, sisteminizle uyumlu sürücüler otomatik olarak algılanabilir ve
sürücü sayfasının destek CD'sinde listelenir. Lütfen, istenen sürücüleri yüklemek
için üstten aşağıya doğru sırayı izleyin. Böylece, yüklediğiniz sürücüler düzgün
çalışabilir.
®
TM
TM
2.10 Windows
7 / 7 64-bit / Vista
/ Vista
64-bit / XP / XP
64-bit RAID İşlevleriyle Yükleme
®
TM
TM
Windows
7 / 7 64-bit / Vista
/ Vista
64-bit / XP / XP 64-biti RAID işlevleriyle
SATA3 HDD'lerinize yüklemek için, lütfen ayrıntılı prosedürler için Destek
CD'sinin aşağıdaki yolundaki belgeye bakın:
..\ RAID Yükleme Kılavuzu
®
TM
TM
2.11 Windows
7 / 7 64-bit / Vista
/ Vista
64-bit / XP / XP
64-bit RAID İşlevleri Olmadan Yükleme
®
TM
TM
Windows
7 / 7 64-bit / Vista
/ Vista
64-bit / XP / XP 64-bit İS'yi RAID işlevleri
olmadan SATA3 HDD'lerinize yüklemek istiyorsanız, lütfen yüklediğiniz İS'ye
göre aşağıdaki prosedürleri izleyin.
®
2.11.1 Windows
XP / XP 64-biti RAID İşlevleri Olmadan
Yükleme
®
Windows
XP / XP 64-biti SATA3 HDD'lerinize RAID işlevleri olmadan yüklemek
Türkçe
istiyorsanız, lütfen aşağıdaki adımları izleyin.
NCQ işlevi olmadan SATA3 HDD'ler aygıtlarını kullanma
ADIM 1: UEFI'u ayarlayın.
A. UEFI AYARLARI YARDIMCI PROGRAMI'na girin Gelişmiş ekran
Depolama Yapılandırması.
B. “SATA Modu” seçeneğini [IDE] olarak ayarlayın.
®
ADIM 2: Windows
XP / XP 64-bit İS'yi sisteminize yükleyin.
150
ASRock A75M Motherboard

®
TM
TM
2.11.2 Windows
7 / 7 64-bit / Vista
/ Vista
64-bit RAID
İşlevleri olmadan yükleme
®
TM
TM
Windows
7 / 7 64-bit / Vista
/ Vista
64-biti SATA3 HDD'lerinize RAID
işlevleri olmadan yüklemek istiyorsanız, lütfen aşağıdaki adımları izleyin.
NCQ işlevi olmadan SATA3 HDD'ler aygıtlarını kullanma
ADIM 1: UEFI'u ayarlayın.
A. UEFI AYARLARI YARDIMCI PROGRAMI'na girin Gelişmiş ekran
Depolama Yapılandırması.
B. “SATA Modu” seçeneğini [IDE] olarak ayarlayın.
®
TM
TM
ADIM 2: Windows
7 / 7 64-bit / Vista
/ Vista
64-bit İS’yi sisteminize
yükleyin.
NCQ işlevi ile SATA3 HDD'ler aygıtlarını kullanma
ADIM 1: UEFI'u ayarlayın.
A. UEFI AYARLARI YARDIMCI PROGRAMI'na girin Gelişmiş ekran
Depolama Yapılandırması.
B. “SATA Modu” seçeneğini [AHCI] olarak ayarlayın.
®
TM
TM
ADIM 2: Windows
7 / 7 64-bit / Vista
/ Vista
64-bit İS’yi sisteminize
yükleyin.
Türkçe
151
ASRock A75M Motherboard
Оглавление
- Motherboard Layout
- I/O Panel
- 1. Introduction
- 2. Installation
- 3. BIOS Information
- 1. Einführung
- 2. Installation
- 3. BIOS-Information
- 1. Introduction
- 2. Installation
- 3. Informations sur le BIOS
- 1. Introduzione
- 2. Installazione
- 3. Informazioni sul BIOS
- 1. Introducción
- 2. Instalación
- 3. BIOS Información
- 1. Введение
- 2. Установка
- 3. Информация о BIOS
- 1. Giriş
- 2. Takma
- 3. BIOS Bilgileri
- 1. 제품소개
- 2. 설치하기
- 3. 시스템 바이오스 정보
- 1. 主板簡介
- 2. 主板安裝
- 3. BIOS 信息
- 1. 主機板簡介
- 2. 主機板安裝
- 3. BIOS 訊息
- Installing OS on a HDD Larger Than 2TB
