ASRock A75M: 2. Installazione

2.1 Installazione del processore

Step 1. Aprire lo zoccolo sollevando la leva da un angolo di 90°.

Step 2. Posizionare la CPU direttamente sopra la presa in modo tale che l’angolo

della CPU con il triangolo dorato corrisponda all’angolo della presa con il

triangolino.

Step 3. Inserire con cautela il processore nello zoccolo nché si adatta

perfettamente.

Il processore ha un solo corretto orientamento. NON forzare il

processore nello zoccolo: i pin potrebbero stortarsi.

Step 4. Quando il processore è posizionato, premere con decisione sullo zoccolo

mentre si abbassa la leva dello zonnettore per ssare il processore.

Quando la leva fa clic sulla linguetta laterale signica che è bloccata.

Levetta solle-

vata di 90°

Triangolo dorato CPU

Triangolino angolo

socket

FASE 1:

FASE 2 / FASE 3:

FASE 4:

Sollevare la levetta socket

Far corrispondere il triangolo

Abbassare e bloccare la

dorato della CPU al triangolino

levetta socket

nell’angolo del socket

2.2 Installazione della ventolina e del dispersore di calore

CPU

Dopo avere installato la CPU sulla scheda madre, è necessario installare un

dispersore di calore ed una ventolina per dissipare il calore. È anche

necessario applicare del grasso termico tra la CPU ed il dispersore di calore

per migliorare la dissipazione del calore. Assicurarsi che la CPU ed il

dispersore di calore siano ssati in modo appropriato e che ci sia una

buona aderenza tra i due. Quindi collegare la ventolina CPU al connettore

Italiano

PU FAN (CPU_FAN1, fare riferimento a pagina 2, Numero 5). Per eseguire un’in-

stallazione appropriata, fare riferimento al manuale d’istruzioni della ventolina CPU

e del dispersore di calore.

80

ASRock A75M Motherboard

2.3 Installazione dei moduli di memoria (DIMM)

La motherboard A75M dispone di due slot DIMM DDR3 (Double Data Rate 3) a 240

pin e supporta la tecnologia Dual Channel Memory. Per attivare la congurazione

Dual Channel Memory bisogna installare sempre due moduli di memoria identici

(stessa marca, velocità, dimensioni e tipo di chip) negli slot DIMM. In caso contrario,

il sistema funzionerà in modalità single channel.

1. Non è consentito installare la DDR o DDR2 nello slot DDR3,

altrimenti si possono danneggiare questa scheda madre e la DIMM.

2. Se si installa un solo modulo di memoria, oppure due moduli non

identici, non è possibile attivare la tecnologia Dual Channel Memory.

Installare una DIMM

Scollegare l’alimentazione elettrica prima di aggiungere o rimuovere i

DIMM o altri componenti del sistema.

Step 1. Sbloccare lo slot DIMM premendo i fermi che lo trattengono verso

l’esterno.

Step 2. Allineare una DIMM sullo slot così che il pettine della DIMM combaci con

la sua sede sullo slot.

La DIMM può essere montata correttamente soltanto con un orienta-

mento. Se si dovesse installare a forza la DIMM nello slot con un orien-

tamento errato, si causerebbero danni permanenti alla scheda madre e

alla DIMM stessa.

Italiano

Step 3. Inserire saldamente la DIMM nello slot no a far scattare completamente

in posizione i fermagli di ritegno alle due estremità e no ad installare

correttamente la DIMM nella sua sede.

81

ASRock A75M Motherboard

2.4 Slot di espansione (Slot PCI ed Slot PCI Express)

Sulla scheda madre A75M c’è 2 slot PCI ed 2 slot PCI Express.

Slot PCI: Sono utilizzati per installare schede di espansione con Interfaccia PCI

a 32-bit.

Slot PCI Express: L’alloggio PCIE1 (PCIE x1; bianco) è usato per le

schede PCI Express x1 lane, come schede Gigabit LAN,

SATA2.

L’alloggio PCIE2 (PCIE x16; blu) è usato per le schede grache

PCI Express x16 lane.

Installare una scheda di espansione

Step 1. Prima d’installare la scheda di espansione, assicurarsi che l’alimentazione

sia stata esclusa oppure che il cavo di alimentazione sia scollegato. Prima

di iniziare l’installazione, si prega di leggere la documentazione della scheda

di espansione e di effettuare le necessarie impostazioni del hardware.

Step 2. Rimuovere i ganci sullo slot che si intende utilizzare. Tenere a portata di

mano le viti.

Step 3. Allineare il connettore della scheda con lo slot e premere con decisione

nché la scheda è completamente inserita nello slot.

Step 4. Agganciare la scheda allo chassis con le viti.

2.5 Guida al funzionamento di AMD Dual Graphics

La scheda madre supporta la funzione AMD Dual Graphics. AMD Dual Graphics for-AMD Dual Graphics. AMD Dual Graphics for- Dual Graphics. AMD Dual Graphics for-AMD Dual Graphics for- Dual Graphics for-

nisce le funzionalità delle prestazioni multi-GPU consentendo al processore graco

AMD A75 FCH (Hudson-D3) integrato e al processore graco discreto di funzionare

contemporaneamente con l’uscita combinata su un solo monitor per aumentare la

velocità dei fotogrammi. Al momento, la tecnologia AMD Dual Graphics è supporta-AMD Dual Graphics è supporta- Dual Graphics è supporta-

®

ta solamente dal sistema operativo Windows

7, e non è disponibile con il sistema

®

TM

operativo Windows

Vista

/ XP. Per le procedure di installazione dettagliate e per

conoscere le schede grache PCI Express compatibili, fare riferimento alla pagina

16.

Italiano

82

ASRock A75M Motherboard

2.6 ASRock Smart Remote Guida all'installazione rapida

ASRock Smart Remote è usato solo con schede madre ASRock dotate di connettore CIR.

Fare riferimento alle procedure che seguono per l'installazione rapida e l’uso di ASRock

Smart Remote.

Fase 1. Trovare il connettore CIR che si trova

Connettore USB 2.0

a anco del connettore USB 2.0 sullo

(9 pin, blu)

scheda madre ASRock.

Connettore CIR

(4 pin, bianco)

Fase 2. Collegare il cavo USB frontale al

USB_PWR

P-

connettore USB 2.0 (come segue, pin

P+

1-5) ed al connettore CIR. Assicurarsi

GND

DUMMY

che l’assegnazione dei cavi e che

l’assegnazione dei pin corrisponda

correttamente.

GND

IRTX

IRRX

ATX+5VSB

Fare 3. Installare il ricevitore CIR multi-

angolazione sulla porta USB frontale.

Se il ricevitore CIR multi-angolazione

non riesce a ricevere correttamente

i segnali dal telecomando MCE,

provare ad installarlo sull’altra porta

USB frontale.

3 sensori CIR su angolazioni diverse

1. Solo una delle porte USB frontali può supportare la funzione CIR.

Quando la funzione CIR è abilitata, l’altra porta manterrà la sua

funzione USB.

2. Il ricevitore CIR multi-angolazione è solo per l’uso con la porta USB

frontale. Non usare la staffa USB posteriore per collegarlo al pannello

posteriore.

Il ricevitore CIR multi-angolazione può ricevere i segnali infrarossi

da varie angolazioni (alto, basso e frontale), ed è compatibile con la

maggior parte dei telai sul mercato.

Italiano

3. Il ricevitore remoto non supporta la funzione Hot-Plug. Eseguire

l’installazione prima di avviare il sistema.

* ASRock Smart Remote è supportato solo da alcune schede madre ASRock. Fare riferimento

al sito ASRock per l’elenco delle schede madre supportare: http://www.asrock.com

83

ASRock A75M Motherboard

2.7 Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.2 item 30)

Impostazione

Azzeramen-

predenita

to CMOS

Nota:

CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

i

parametri del sistema sulla congurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare

il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-

tare che password, data, ore, prolo utente predenito, 1394 GUID e indirizzo

MAC saranno cancellati solo se è rimossa la batteria della CMOS.

Italiano

84

ASRock A75M Motherboard

2.8 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Connettori Serial ATA3 Questi cinque connettori Serial

(SATA_1: vedi p.2 Nr. 10)

ATA3 (SATA3) supportano cavi

(SATA_2: vedi p.2 Nr. 11)

dati SATA per dispositivi di

(SATA_3: vedi p.2 Nr. 9)

immagazzinamento interni.

(SATA_4: vedi p.2 Nr. 12)

ATA3 (SATA3) supportano cavi

(SATA_5: vedi p.2 Nr. 8)

SATA per dispositivi di memoria

interni. L’interfaccia SATA3

attuale permette velocità di

SATA_1 SATA_3 SATA_5

SATA_2 SATA_4

trasferimento dati no a

6.0 Gb/s.

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA3

o al connettore di SATA3 su

questa cartolina base.

Collettore porta stampante Questa è un’interfaccia per il

AFD#

(LPT1 25 pin)

cavo porta stampante che

ERROR#

PINIT#

SLIN#

GND

(vedi p.2 No. 16)

consente di collegare, con

comodità, dispositivi di stampa.

1

SPD7

SPD6

ACK#

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0

STB#

Collettore USB 2.0 Oltre alle due porte USB 2.0

(9-pin USB6_7)

predenite nel pannello I/O, la

(vedi p.2 Nr. 23)

scheda madre dispone di

tre intestazioni USB 2.0.

Ciascuna intestazione USB 2.0

supporta due porte USB 2.0.

Italiano

85

ASRock A75M Motherboard

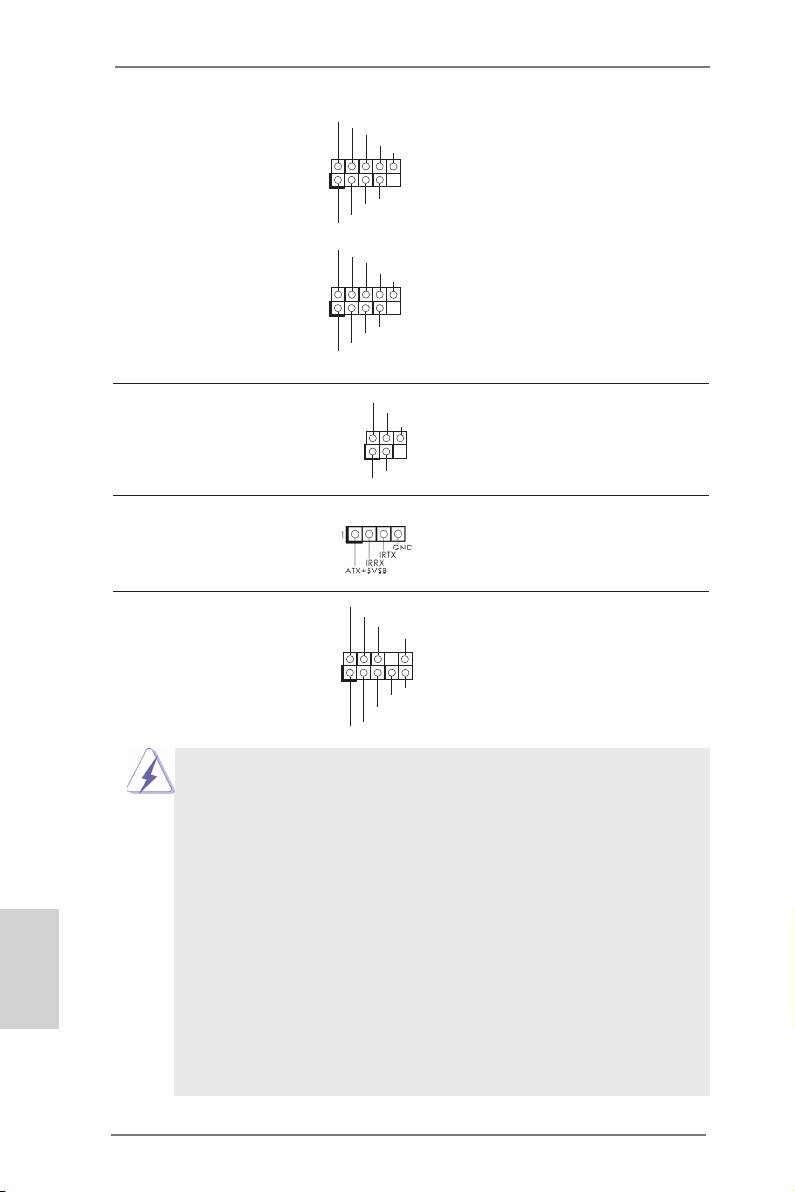

(9-pin USB8_9)

(vedi p.2 Nr. 22)

(9-pin USB10_11)

(vedi p.2 Nr. 20)

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional

(vedi p.2 Nr. 19)

per la trasmissione e la

ricezione senza li.

Connettore modulo infrarosso consumer Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

(vedi p.2 Nr. 21)

ricevitore remoto.

GND

Connettore audio sul È un’interfaccia per il cavo del

P RESENCE#

M IC_RET

pannello frontale pannello audio. Che consente

OUT_RET

(9-pin HD_AUDIO1)

connessione facile e controllo

1

(vedi p.2 Nr. 25)

dei dispositivi audio.

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

86

ASRock A75M Motherboard

U SB_PWR

P-9

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

U SB_PWR

P-11

P +11

GND

DUMMY

1

GND

P +10

P-10

U SB_PWR

1. La caratteristica HDA (High Denition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione

HDA (High Denition Audio) per far sì che questa operi in modo corretto.

Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

Italiano

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Per attivare il microfono frontale.

®

Sistema operativo Windows

XP / XP 64-bit:

Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare

clic su “FrontMic” (Microfono frontale).

®

TM

TM

Sistema operativo Windows

7 / 7 64-bit / Vista

/ Vista

64-bit:

Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

controllo Realtek. Regolare la voce “Recording Volume” (Volume

registrazione).

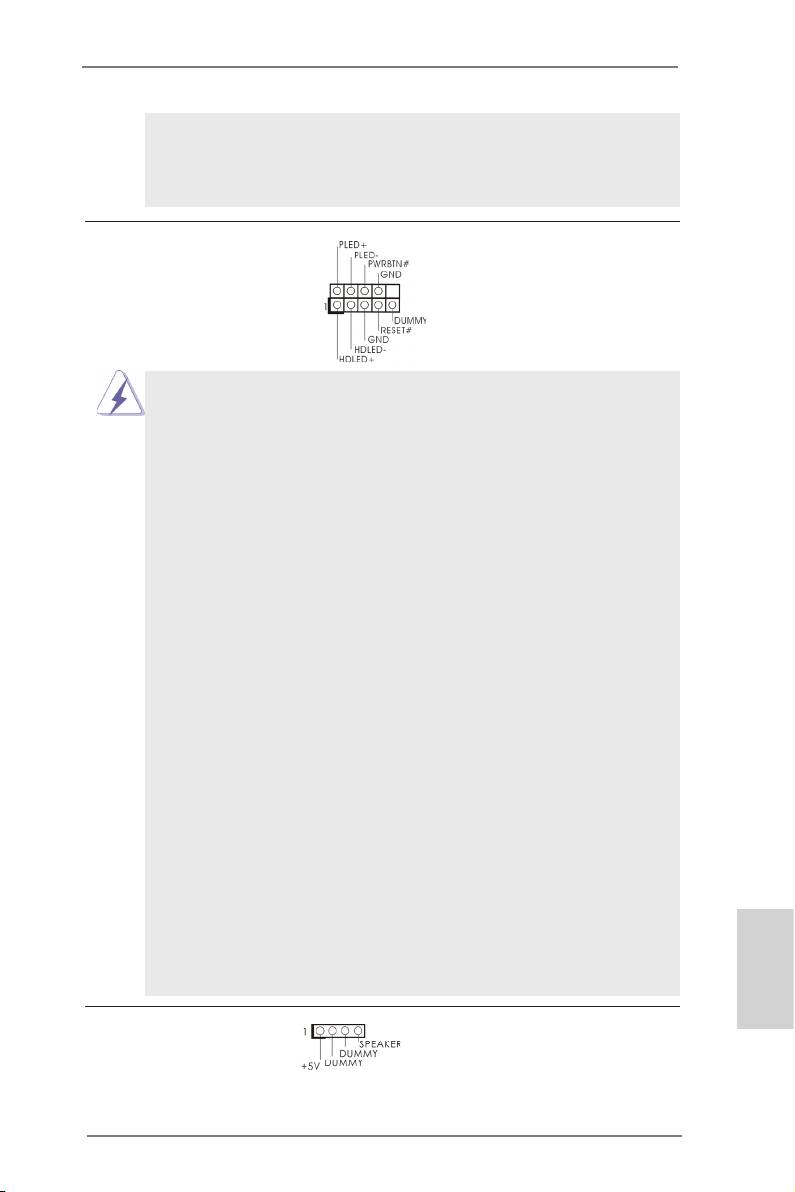

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.2 Nr. 15)

pannello frontale.

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin denita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può congurare il modo in

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S3/S4

oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di

un pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei li e dei pin sia fatta

corrispondere in modo appropriato.

Italiano

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1)

questo collettore.

(vedi p.2 Nr. 14)

87

ASRock A75M Motherboard

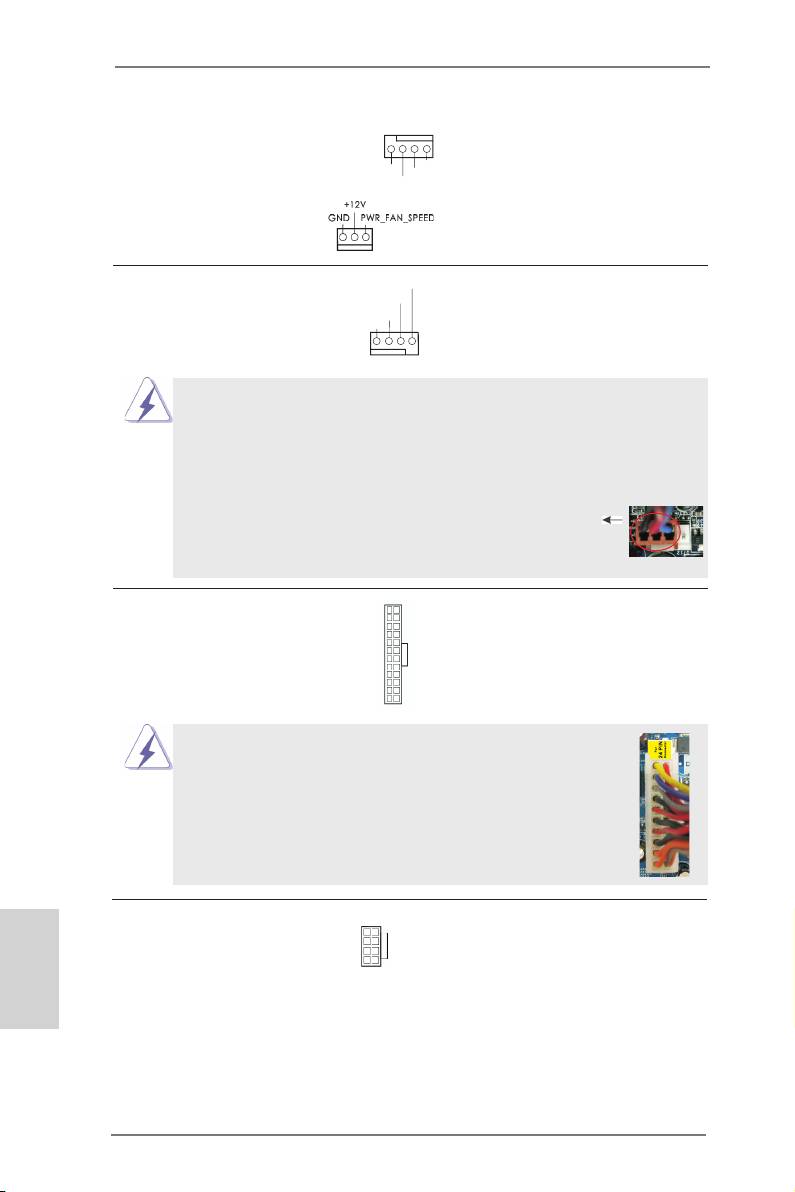

Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai

(4-pin CHA_FAN1)

corrispondenti connettori

GND

(vedi p.2 Nr. 18)

facendo combaciare il cavo

FAN_SPEED_CONTROL

+12V

CHA_FAN_SPEED

nero col pin di terra.

(3-pin PWR_FAN1)

(vedi p.2 Nr. 4)

Connettore ventolina CPU Collegare il cavo della ventolina

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pin CPU_FAN1)

CPU a questo connettore e far

+ 12V

GND

(vedi p.2 Nr. 5)

combaciare il lo nero al pin

terra.

1 2 3 4

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in

grado di funzionare anche senza la funzione di controllo della velocità

della ventola. Se si intende collegare la ventola CPU a 3 piedini al

connettore della ventola CPU su questa scheda madre, collegarla ai

piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Connettore alimentazione ATX Collegare la sorgente

12

24

(24-pin ATXPWR1)

d’alimentazione ATX a questo

(vedi p.2 Nr. 7)

connettore.

1

13

Con questa scheda madre, c’è in dotazione un

12

24

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

Installazione dell’alimentatore ATX a 20 pin

1

13

Connettore ATX 12 V Collegare un alimentatore ATX

Italiano

4 8

(8-pin ATX12V1)

12 V a questo connettore.

(vedi p.2 Nr. 1)

1 5

88

ASRock A75M Motherboard

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX

12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una

fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura

elettrica 4-pin ATX 12V, prego collegare la presa elettrica

4 8

al Pin 1 e Pin 5.

Installazione elettrica 4-Pin ATX 12V

1 5

Collettore porta COM Questo collettore porta COM è

(9-pin COM1)

utilizzato per supportare il

(vedi p.2 Nr. 17)

modulo porta COM.

Header HDMI_SPDIF Header HDMI_SPDIF, con

(2-pin HDMI_SPDIF1)

uscita audio SPDIF su scheda

(vedi p.2 Nr. 24)

HDMI VGA, consente al

sistema di collegare dispositivi

per TV digitale HDMI/proiettori/

LCD . Collegare il connettore

HDMI_SPDIF della scheda

VGA HDMI a questo header.

2.9 Guida installazione del driver

Per installare i driver nel sistema, inserire dapprima il CD in dotazione nell’unità

ottica. Quindi, i driver compatibili con il sistema vengono rilevati automaticamente

ed elencati nella pagina del driver del CD in dotazione. Per l’installazione dei driver

necessari, procedere in base ad un ordine dall’alto verso il basso. In tal modo, i

driver installati funzioneranno correttamente.

Italiano

89

ASRock A75M Motherboard
