2.7 ASRock Smart Remote Installation Guide

ASRock Smart Remote is only used for ASRock motherboard with CIR header.

Please refer to below procedures for the quick installation and usage of ASRock

Smart Remote.

Step1. Find the CIR header located next

USB 2.0 header

to the USB 2.0 header on ASRock

(9-pin, blue)

motherboard.

CIR header

(4-pin, white)

USB_PWR

Step2. Connect the front USB cable to the

P-

USB 2.0 header (as below, pin 1-5)

P+

GND

and the CIR header. Please make

DUMMY

sure the wire assignments and the

pin assignments are matched

correctly.

GND

IRTX

IRRX

ATX+5VSB

Step3. Install Multi-Angle CIR Receiver to

the front USB port. If Multi-Angle

CIR Receiver cannot successfully

receive the infrared signals from

MCE Remote Controller, please try

to install it to the other front USB

port.

3 CIR sensors in different angles

1. Only one of the front USB port can support CIR function. When the

CIR function is enabled, the other port will remain USB function.

2. Multi-Angle CIR Receiver is used for front USB only. Please do not

use the rear USB bracket to connect it on the rear panel. Multi-Angle

CIR Receiver can receive the multi-direction infrared signals (top,

down and front), which is compatible with most of the chassis on the

market.

English

3. The Multi-Angle CIR Receiver does not support Hot-Plug function.

Please install it before you boot the system.

* ASRock Smart Remote is only supported by some of ASRock motherboards. Please refer to

ASRock website for the motherboard support list: http://www.asrock.com

21

ASRock A75M Motherboard

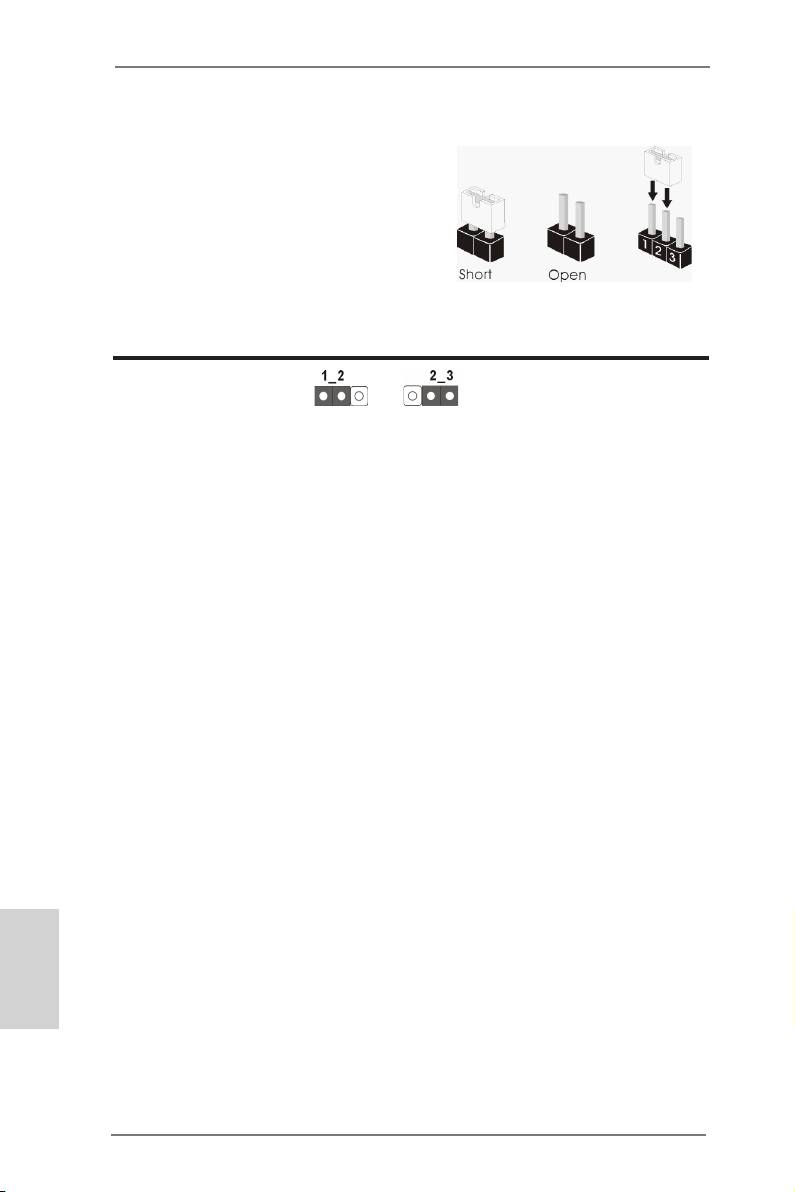

2.8 Jumpers Setup

The illustration shows how jumpers are

setup. When the jumper cap is placed on

pins, the jumper is “Short”. If no jumper cap

is placed on pins, the jumper is “Open”. The

illustration shows a 3-pin jumper whose

pin1 and pin2 are “Short” when jumper cap

is placed on these 2 pins.

Jumper Setting Description

Clear CMOS Jumper

(CLRCMOS1)

(see p.2, No. 30)

Clear CMOSDefault

Note: CLRCMOS1 allows you to clear the data in CMOS. To clear and reset the

system parameters to default setup, please turn off the computer and unplug

the power cord from the power supply. After waiting for 15 seconds, use a

jumper cap to short pin2 and pin3 on CLRCMOS1 for 5 seconds. However,

please do not clear the CMOS right after you update the BIOS. If you need

to clear the CMOS when you just nish updating the BIOS, you must boot

up the system rst, and then shut it down before you do the clear-CMOS ac-

tion. Please be noted that the password, date, time, user default prole, 1394

GUID and MAC address will be cleared only if the CMOS battery is removed.

English

22

ASRock A75M Motherboard

2.9 Onboard Headers and Connectors

Onboard headers and connectors are NOT jumpers. Do NOT place

jumper caps over these headers and connectors. Placing jumper caps

over the headers and connectors will cause permanent damage of the

motherboard!

Serial ATA3 Connectors These ve Serial ATA3

(SATA_1: see p.2, No. 10)

(SATA3) connectors support

(SATA_2: see p.2, No. 11)

SATA data cables for internal

(SATA_3: see p.2, No. 9)

storage devices. The current

(SATA_4: see p.2, No. 12)

SATA3 interface allows up to

(SATA_5: see p.2, No. 8)

6.0 Gb/s data transfer rate.

SATA_1 SATA_3 SATA_5

SATA_2 SATA_4

Serial ATA (SATA) Either end of the SATA data

Data Cable cable can be connected to the

(Optional)

SATA3 hard disk or the SATA3

connector on this motherboard.

Print Port Header This is an interface for print

AFD#

ERROR#

PINIT#

(25-pin LPT1)

port cable that allows

SLIN#

GND

(see p.2 No. 16)

convenient connection of printer

1

SPD7

devices.

SPD6

ACK#

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0

STB#

USB 2.0 Headers Besides two default USB 2.0

(9-pin USB6_7)

ports on the I/O panel, there

(see p.2 No. 23)

are three USB 2.0 headers on

this motherboard. Each USB 2.0

header can support two USB

2.0 ports.

U SB_PWR

(9-pin USB8_9)

P-9

P +9

(see p.2 No. 22)

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

English

U SB_PWR

(9-pin USB10_11)

P-11

P +11

(see p.2 No. 20)

GND

DUMMY

1

GND

P +10

P-10

U SB_PWR

23

ASRock A75M Motherboard

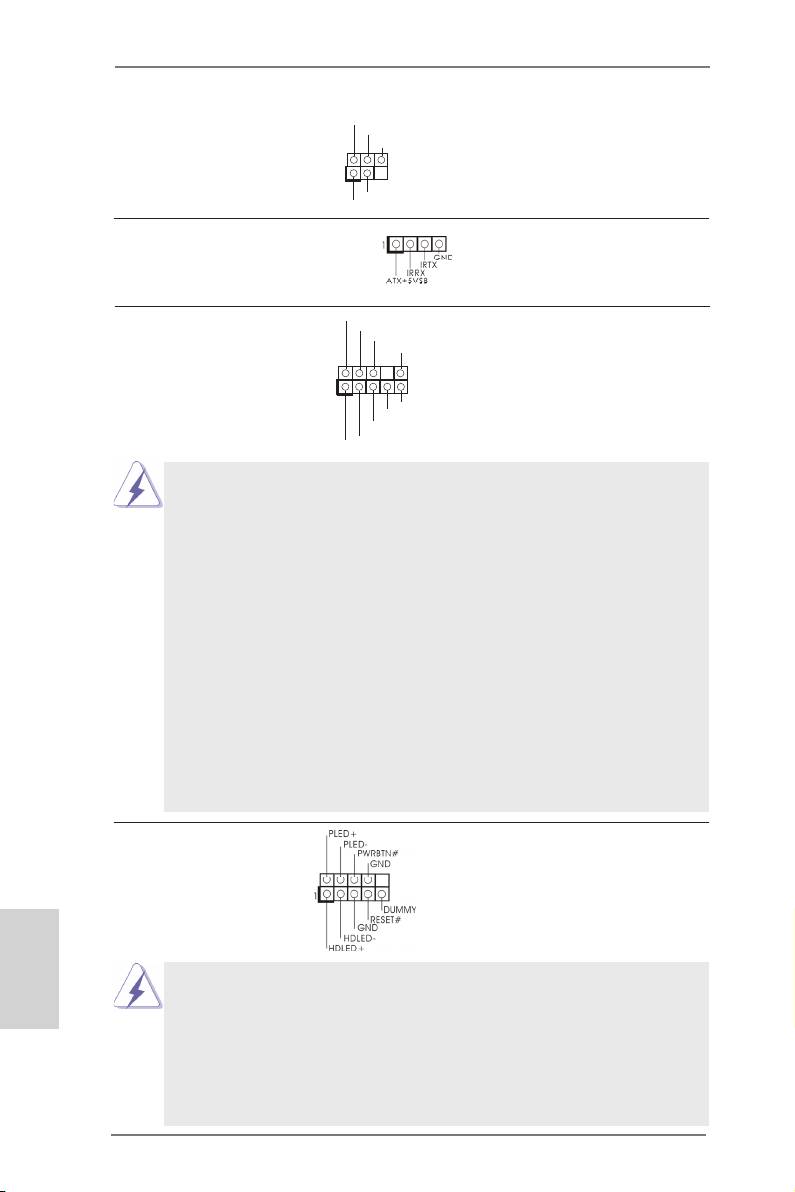

Infrared Module Header This header supports an

(5-pin IR1)

optional wireless transmitting

(see p.2 No. 19)

and receiving infrared module.

Consumer Infrared Module Header This header can be used to

(4-pin CIR1)

connect the remote

(see p.2 No. 21)

controller receiver.

Front Panel Audio Header This is an interface for the front

(9-pin HD_AUDIO1)

panel audio cable that allows

(see p.2 No. 25)

convenient connection and

control of audio devices.

English

24

ASRock A75M Motherboard

GND

P RESENCE#

M IC_RET

OUT_RET

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. High Denition Audio supports Jack Sensing, but the panel wire on

the chassis must support HDA to function correctly. Please follow the

instruction in our manual and chassis manual to install your system.

2. If you use AC’97 audio panel, please install it to the front panel audio

header as below:

A. Connect Mic_IN (MIC) to MIC2_L.

B. Connect Audio_R (RIN) to OUT2_R and Audio_L (LIN) to OUT2_L.

C. Connect Ground (GND) to Ground (GND).

D. MIC_RET and OUT_RET are for HD audio panel only. You don’t

need to connect them for AC’97 audio panel.

E. To activate the front mic.

®

For Windows

XP / XP 64-bit OS:

Select “Mixer”. Select “Recorder”. Then click “FrontMic”.

®

TM

TM

For Windows

7 / 7 64-bit / Vista

/ Vista

64-bit OS:

Go to the "FrontMic" Tab in the Realtek Control panel. Adjust

“Recording Volume”.

System Panel Header This header accommodates

(9-pin PANEL1)

several system front panel

(see p.2 No. 15)

functions.

Connect the power switch, reset switch and system status indicator

on the chassis to this header according to the pin assignments below.

Note the positive and negative pins before connecting the cables.

PWRBTN (Power Switch):

Connect to the power switch on the chassis front panel. You may con-

gure the way to turn off your system using the power switch.

RESET (Reset Switch):

Connect to the reset switch on the chassis front panel. Press the reset

switch to restart the computer if the computer freezes and fails to per-

form a normal restart.

PLED (System Power LED):

Connect to the power status indicator on the chassis front panel. The

LED is on when the system is operating. The LED keeps blinking

when the sys-tem is in S1 sleep state. The LED is off when the system

is in S3/S4 sleep state or powered off (S5).

HDLED (Hard Drive Activity LED):

Connect to the hard drive activity LED on the chassis front panel. The

LED is on when the hard drive is reading or writing data.

The front panel design may differ by chassis. A front panel module

mainly consists of power switch, reset switch, power LED, hard drive

activity LED, speaker and etc. When connecting your chassis front

panel module to this header, make sure the wire assignments and the

pin assign-ments are matched correctly.

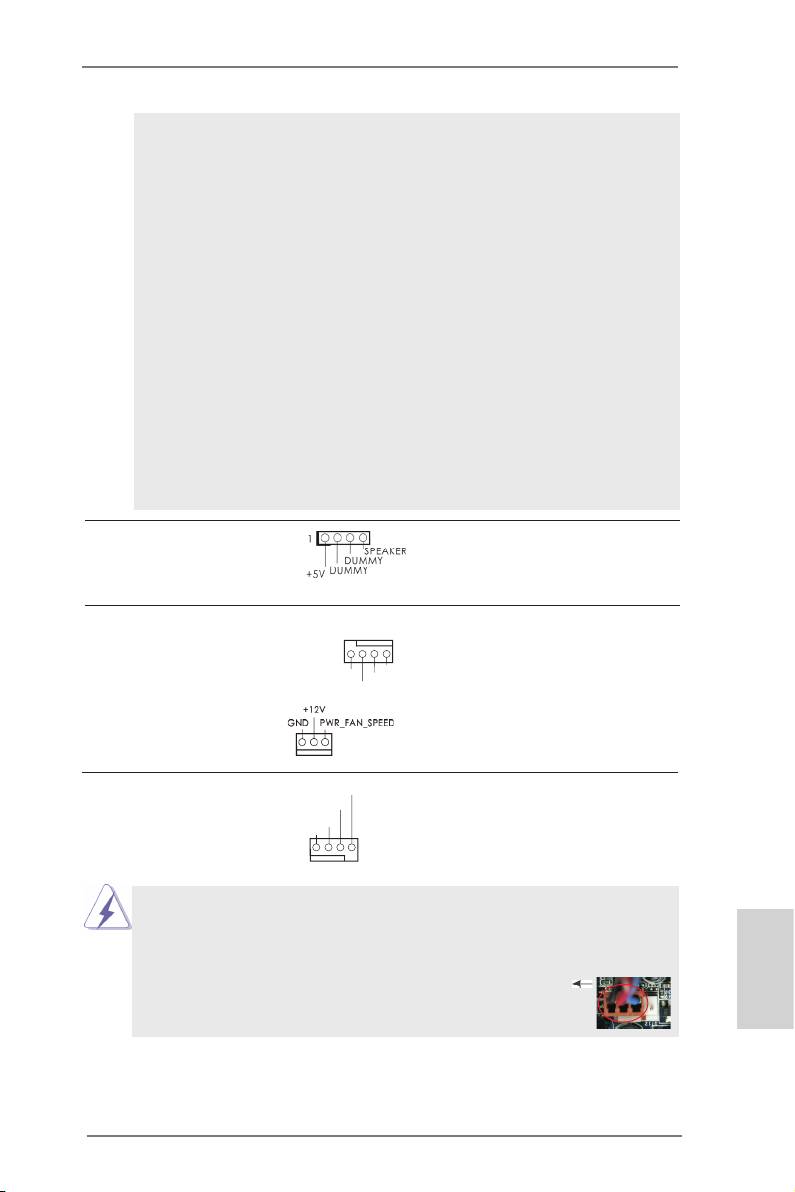

Chassis Speaker Header Please connect the chassis

(4-pin SPEAKER 1)

speaker to this header.

(see p.2 No. 14)

Chassis and Power Fan Connectors Please connect the fan cables

(4-pin CHA_FAN1)

to the fan connectors and

(see p.2 No. 18)

match the black wire to the

GND

FAN_SPEED_CONTROL

+12V

CHA_FAN_SPEED

ground pin.

(3-pin PWR_FAN1)

(see p.2 No. 4)

CPU Fan Connectors Please connect the CPU fan

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pin CPU_FAN1)

cable to the connector and

+ 12V

GND

(see p.2 No. 5)

match the black wire to the

ground pin.

1 2 3 4

Though this motherboard provides 4-Pin CPU fan (Quiet Fan) support, the 3-Pin

CPU fan still can work successfully even without the fan speed control function.

If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this

motherboard, please connect it to Pin 1-3.

Pin 1-3 Connected

English

3-Pin Fan Installation

25

ASRock A75M Motherboard

- Premium Blu-ray-Audio-Unterstützung

TM

- Unterstützt THX TruStudio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Unterstützt Wake-On-LAN

- Unterstützt LAN-Kabelerkennung

- Unterstützt energieefzientes Ethernet 802.3az

- Unterstützt PXE

E/A-Anschlüsse I/O Panel

an der - 1 x PS/2-Mausanschluss

Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x D-Sub port

- 1 x HDMI port

- 1 x optischer SPDIF-Ausgang

- 2 x Standard-USB 2.0-Anschlüsse

- 1 x eSATA3-Anschluss

- 4 x Standard-USB 3.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

LED)

- HD Audiobuchse: Lautsprecher hinten / Mitte/Bass /

Audioeingang / Lautsprecher vorne / Mikrofon

(siehe VORSICHT 6)

SATA3 - 5 x SATA 3-Anschluss mit 6,0 Gb/s, unterstützt RAID-

(RAID 0, RAID 1 und RAID 10), NCQ-, AHCI- und „Hot

Plugging“-Funktionen

USB3.0 - 4 x USB 3.0-Ports, unterstützt USB 1.0/2.0/3.0 mit bis zu

5 Gb/s

Anschlüsse - 5 x SATA3 6,0 GB/s-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrarot-Modul-Header

- 1 x Druckerport-Anschlussleiste

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- CPU/Gehäuse/Stromlüfter-Anschluss

Deutsch

- 24-pin ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher

USB 2.0-Anschlüsse)

BIOS - 32Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

32

ASRock A75M Motherboard

- JumperFree-Modus

- SMBIOS 2.3.1

- DRAM, VDDP, SB Stromspannung Multianpassung

Support-CD - Treiber, Dienstprogramme, Antivirussoftware

(Probeversion), CyberLink MediaEspresso 6.5-Testversion

Einzigartige - ASRock Extreme Tuning Utility (AXTU)

Eigenschaft (siehe VORSICHT 7)

- ASRock Sofortstart

- ASRock Instant Flash (siehe VORSICHT 8)

- ASRock APP Charger (siehe VORSICHT 9)

- ASRock XFast USB (siehe VORSICHT 10)

- ASRock ein/aus-Wiedergabetechnologie

(siehe VORSICHT 11)

- Hybrid Booster:

- ASRock U-COP (siehe VORSICHT 12)

Hardware Monitor - CPU-Temperatursensor

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Stromlüfter

- Geräuscharmer CPU-/Gehäuselüfter

- Mehrstuge Geschwindigkeitsteuerung für CPU-/

Gehäuselüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

®

®

TM

Betriebssysteme - Unterstützt Microsoft

Windows

7 / 7 64-Bit / Vista

/

TM

Vista

64-Bit / XP SP3 / XP 64-Bit

Zertizierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

(siehe VORSICHT 13)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden

der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von

Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die

Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems

beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen

Deutsch

keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wur-

den.

33

ASRock A75M Motherboard

VORSICHT!

1.

Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die

Installationsanleitung für die Speichermodule auf Seite 39 zwecks richtiger

Installation gelesen haben.

2. Ob die Speichergeschwindigkeit 2400/1866/1600 MHz unterstützt wird,

hängt von der von Ihnen eingesetzten CPU ab. Schauen Sie bitte auf un-

seren Internetseiten in der Liste mit unterstützten Speichermodulen nach,

wenn Sie DDR3 2400/1866/1600-Speichermodule einsetzen möchten.

ASRock-Internetseite: http://www.asrock.com

3. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

®

TM

größe weniger als 4 GB betragen, da unter Windows

7 / Vista

/ XP

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

®

Windows

OS mit 64-Bit-CPU besteht diese Einschränkung nicht.

4. Die Maximalspeichergröße ist von den Chipshändler deniert und umge-

tauscht. Bitte überprüfen Sie AMD website für die neuliche Information.

®

5. xvYCC und Deep Color werden nur unter Windows

7 64-Bit / 7 unter-

stützt. Der Deep Color-Modus wird nur aktiviert, wenn der Bildschirm

®

TM

12bpc in EDID unterstützt. HBR wird unter Windows

7 64 Bit / 7 / Vista

TM

64 Bit / Vista

unterstützt.

6. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-

Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-,

4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung

anhand der Tabelle auf Seite 3 her.

7. ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-

Werkzeug zur Feineinstellung verschiedener Systemfunktionen an

einer benutzerfreundlichen Schnittstelle; diese beinhaltet

HardwareÜberwachung, Lüftersteuerung und IES. Über die Hardware-

Überwachung können Sie die Hauptsystemdaten einsehen. Die

Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit und

Temperatur an. Per IES (Intelligent Energy Saver) kann der Spannungs-

regulator bei Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen

zur Steigerung der Ef zienz reduzieren – ohne die Rechenleistung zu

beeinträchtigen. Hinweise zur Bedienung der ASRock Extreme Tuning

Utility (AXTU)  nden Sie auf unserer Webseite. ASRock-Webseite: http://

www.asrock.com

Deutsch

34

ASRock A75M Motherboard

8. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

®

systeme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste während des

POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-

Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug

einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-

Laufwerk, Diskettenlaufwerk oder der Festplatte zu

speichern, und schon können Sie Ihr BIOS mit nur wenigen Klickvorgän-

gen ohne Bereitstellung einer zusätzlichen Diskette oder eines ande-

ren komplizierten Flash-Programms aktualisieren. Achten Sie darauf,

dass das USB-Flash-Laufwerk oder die Festplatte das Dateisystem

FAT32/16/12 benutzen muss.

9. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Auadung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP

Charger ermöglicht Ihnen die schnelle Auadung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der

Installation des APP Charger-Treibers können Sie im Handumdrehen das

großartigste Ladeerlebnis überhaupt genießen.

ASRock-Webseite: http://www.asrock.com/Feature/AppCharger/index.

asp

10. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des Gerä-

tes variieren.

11. Durch die ASRock ein/aus-Wiedergabetechnologie können Sie großartige

Klangerlebnisse von portablen Audiogeräten, wie z. B. MP3-Playern oder

Mobiltelefonen, an Ihrem PC genießen – selbst wenn der PC ausge-

schaltet ist (oder sich im ACPI S5-Modus bendet)! Dieses Motherboard

wird zudem mit einem kostenlosen Audiokabel (3,5 mm, Klinke) (optional)

geliefert, was eine IT-Umgebung von höchster Benutzerfreundlichkeit

gewährleistet.

12. Wird eine Überhitzung der CPU registriert, führt das System einen automati-

schen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte,

ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte

den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung

Deutsch

zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU

und Kühlkörper zu sprühen.

35

ASRock A75M Motherboard

13. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-

Richtlinie, die von der Europäischen Gemeinschaft zur Festlegung des

Energieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde.

Gemäß dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstrom-

verbrauch von vollständigen Systemen unter 1,00 Watt liegen, wenn sie

ausgeschaltet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-

fähiges Motherboard und eine EuP-fähige Stromversorgung erforderlich.

Gemäß einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung

dem Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch

von 100 mA die 5-Volt-Standby-Energieefzienz höher als 50% sein sollte.

Für die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen,

weitere Details beim Hersteller der Stromversorgung abzufragen. Beachten

Sie bitte überdies, dass bei Aktivierung der ASRock On/Off Play-Technologie

Ihrerseits, Ihr System den EuP-Standard nicht erfüllt. Zur Übereinstimmung

mit dem EuP-Standard deaktivieren Sie bitte zuerst die ASRock On/Off Play-

Technologie.

Deutsch

36

ASRock A75M Motherboard

2. Installation

Dies ist ein Motherboard mit einem Micro ATX-Formfaktor (9,6 Zoll x 8,5 Zoll, 24,4

cm x 21,6 cm). Vor Installation des Motherboards müssen Sie die Konguration

Ihres Gehäuses dahingehend überprüfen, ob das Motherboard dort hineinpasst.

Sicherheitshinweise vor der Montage

Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor

Sie das Motherboard einbauen oder Veränderungen an den Einstellungen

vornehmen.

Vor dem Ein- oder Ausbauen einer Komponent müssen Sie sicherstellen,

dass der Netzschalter ausgeschaltet oder die Netzleitung von der Steckdose

abgezogen ist. Andernfalls könnten das Motherboard, Peripheriegeräte und/

oder Komponenten schwer beschädigt werden.

1. Trennen Sie das System vom Stromnetz, bevor Sie eine

Systemkomponente berühren, da es sonst zu schweren Schäden am

Motherboard oder den sonstigen internen, bzw. externen Komponenten

kommen kann.

2. Um Schäden aufgrund von statischer Elektrizität zu vermeiden, das

Motherboard NIEMALS auf einen Teppich o.ä.legen. Denken

Sie außerem daran, immer ein geerdetes Armband zu tragen

oder ein geerdetes Objekt aus Metall zu berühren, bevor Sie mit

Systemkomponenten hantieren.

3. Halten Sie Komponenten immer an den Rändern und vermeiden Sie

Berührungen mit den ICs.

4. Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eine

antistatische Unterlage, oder zurück in die Tüte, mit der die Komponente

geliefert wurde.

5. Wenn Sie das Motherboard mit den Schrauben an dem

Computergehäuse befestigen, überziehen Sie bitte die Schrauben nicht!

Das Motherboard kann sonst beschädigt werden.

Deutsch

37

ASRock A75M Motherboard

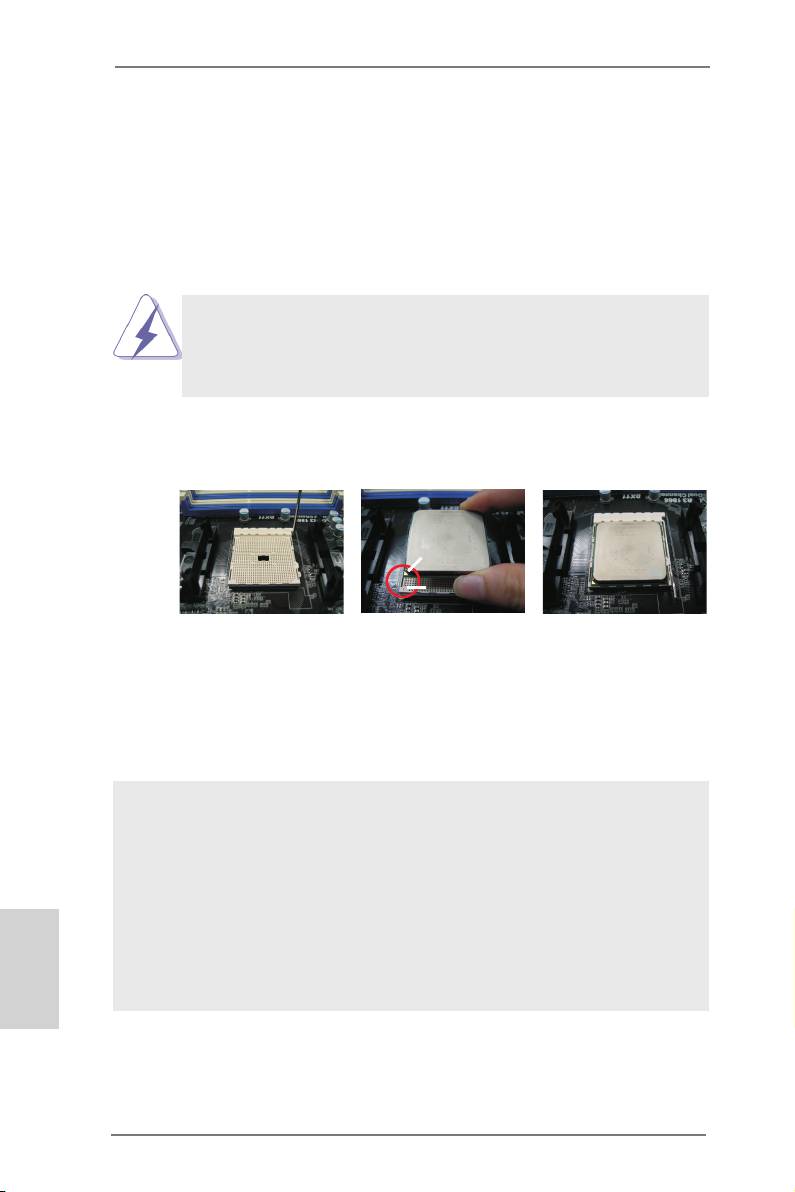

2.1 CPU Installation

Schritt 1: Öffnen Sie den CPU-Sockel, indem sie den Hebel leicht zur Seite und

dann nach oben ziehen, auf einen Winkel von 90°.

Schritt 2: Positionieren Sie die CPU genau so über dem Sockel, dass sich die

Ecke der CPU mit dem goldenen Dreieck exakt über der Ecke des

Sockels bendet, die mit einem kleinen Dreieck gekennzeichnet ist.

Schritt 3: Drücken Sie die CPU vorsichtig in den Sockel.

Die CPU sollte problemlos in den Sockel passen. Drücken Sie die CPU

nicht mit Gewalt in den Sockel, damit sich die Pins nicht verbiegen.

Überprüfen Sie die Ausrichtung und suchen nach verbogenen Pins,

sollte die CPU nicht in den Sockel passen.

Schritt 4: Wenn die CPU korrekt im Sockel sitzt, leicht mit dem Finger

draufdrücken und gleichzeitig den Hebel nach unten drücken, bis er

hörbar einrastet.

Hebel 90°

nach oben

Goldenes Dreieck der CPU

Kleines Dreieck der

Sockelecke

SCHRITT 1:

SCHRITT 2 / SCHRITT 3:

SCHRITT 4:

Ziehen Sie den Sockelhe-

Richten Sie das goldene

Drücken Sie den Sockelhe-

bel hoch

Dreieck der CPU mit dem

bel nach unten und rasten

kleinen Dreieck der

Sie ihn ein

Sockelecke aus

2.2 Installation des CPU-Lüfters und des Kühlkörpers

Nachdem Sie die CPU auf diesem Motherboard installiert haben, müssen

Sie einen größeren Kühlkörper und Lüfter installieren, um Wärme

abzuleiten. Zwischen CPU und Kühlkörper müssen Sie auch

Wärmeleitpaste auftragen, um die Wärmeableitung zu verbessern.

Vergewissern Sie sich, dass die CPU und der Kühlkörper gut befestigt

sind und einen guten Kontakt zueinander haben. Verbinden Sie dann den

Deutsch

CPU-Lüfter mit dem CPU-LÜFTER-Anschluss (CPU_FAN1, siehe Seite 2,

Nr. 5). Beziehen Sie sich für eine richtige Installation auf die Handbücher

des CPU-Lüfters und des Kühlkörpers.

38

ASRock A75M Motherboard

2.3 Installation der Speichermodule (DIMM)

Das A75M Motherboard bietet zwei 240polige DDR3 (Double Data Rate 3) DIMM-

Steckplätze und unterstützt Zweikanal-Speichertechnologie. Es müssen immer zwei

identische Speichermodule (selbe Marke, Geschwindigkeit, Größe und Chip-Art) in

den DDR3 DIMM-Steckplätzen installiert werden, um die Zweikanal-Speichertech-

nologie zu aktivieren. Andernfalls erfolgt der Betrieb im Einkanal-Modus.

1. s ist nicht zulässig, DDR oder DDR2 in einen DDR3 Steckplatz zu

installieren; andernfalls könnten Motherboard und DIMMs beschädigt werden.

2. Wenn Sie nur ein Speichermodul oder zwei nicht identische

Speichermodule installieren, kann die Zweikanal-Speichertechnologie

nicht aktiviert werden.

Einsetzen eines DIMM-Moduls

Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder

Systemkomponenten hinzufügen oder entfernen.

Schritt 1: Öffnen Sie einen DIMM-Slot, indem Sie die seitlichen Clips nach außen

drücken.

Schritt 2: Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul

mit der Kerbe in den Slot passt.

Die DIMM-Module passen nur richtig herum eingelegt in die Steckplät-

ze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum

in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am

Mainboard und am DIMM-Modul.

Deutsch

Schritt 3: Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die

Halteklammern an beiden Enden des Moduls einschnappen und das

DIMM-Modul fest an Ort und Stelle sitzt.

39

ASRock A75M Motherboard

2.4 Erweiterungssteckplätze: (PCI- und PCI Express-Slots):

Es stehen 2 PCI- und 2 PCI Express-Slot auf dem A75M Motherboard zur Verfü-

gung.

PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit dem

32bit PCI-Interface genutzt.

PCI Express-Slots:

PCIE1 (PCIE x1-Steckplatz; weiß) wird für PCI Express x1

Lane-Breite-Karten verwendet, z.B. Gigabit LAN-Karte, SATA2-

Karte.

PCIE2 (PCIE x16-Steckplatz; blau) wird für PCI Express x16

Lane-Breite-Grakkarten oder für die Installation von PCI

Express-Grakkarten verwendet.

Einbau einer Erweiterungskarte

Schritt 1: Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich,

dass das Netzteil ausgeschaltet und das Netzkabel abgezogen ist.

Bitte lesen Sie die Dokumentation zur Erweiterungskarte und nehmen

Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der

Installation beginnen.

Schritt 2: Entfernen Sie das Abdeckungsblech (Slotblende) von dem

Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die

Schraube für den Einbau der Karte.

Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne

Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt.

Schritt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2.

2.5 Bedienungsanleitung für AMD duale Grafikkarten

Dieses Motherboard unterstützt die Funktion AMD duale Grakkarten. AMD duale

Grakkarten bietet durch Aktivierung eines im AMD A75 FCH (Hudson-D3) integ-

rierten Grakprozessors und eines eigenständigen Grakprozessors einen Multi-

GPU-Leistungsumfang, um gleichzeitig mit kombinierter Ausgabe auf einem einzi-

gen Anzeigegerät für superschnelle Bildwiederholraten zu sorgen. Derzeit wird AMD

Deutsch

®

duale Grakkarten-Technologie nur vom Betriebssystem Windows

7 unterstützt

®

TM

und ist für das Betriebssystem Windows

Vista

/ XP nicht verfügbar. Detaillierte

Bedienschritte und kompatible PCI Express-Grakkarten sind auf Seite 16.

40

ASRock A75M Motherboard
