ASRock A75 Pro4-M: 2. 主板安裝

2.1 CPU 安裝

步驟 1： 移動固定杆 90°角解除插槽鎖。

步驟 2： 將 CPU 直接放置在 CPU 插槽上方，讓有金三角標記的 CPU 一角与插槽上有小

三角標記的一角對齊。

步驟 3： 謹慎地將處理器插入插槽直到它安裝到恰當的位置。

C PU 安裝都只有一個正確的方向 , 為了避免損壞針腳 , 請不要強迫將

CPU 插入插槽中。

步驟 4： 處理器放置妥當后，按緊它並推下插槽固定杆來穩固處理器。推動固定杆到

側面的突起部分時會發出“答”的聲響表明它被鎖住了。

拉杆 90°角抬起

CPU 的金三角

插座邊角上的小

三角

步驟 1：

步驟 2 / 步驟 3：

步驟 4：

抬起插座拉杆

將 CPU 的金三角對準插座

下推並鎖住插座拉杆

邊角上的小三角

2.2 安裝 CPU 風扇和散熱片

在主板上安裝 CPU 之後 , 必須安裝大尺寸散熱片和散熱風扇。同時 , 您還

需要在 CPU 和散熱片之間塗抹散熱硅脂改進散熱效果。確保 CPU 和散熱片

彼此接觸穩固良好。接著將 CPU 風扇連接到 CPU FAN 接口 (CPU_FAN1, 參

看第 2 頁 No. 5 或 CPU_FAN2, 參看第 2 頁 No. 6)。為了正確安裝 , 請

仔細查閱 CPU 風扇和散熱器的使用說明。

簡體中文

224

ASRock A75 Pro4-M Motherboard

2.3 內存安裝

此主板提供四組 240- 針 DDR3 (Double Data Rate 3，雙倍數據傳輸速率 ) DIMM 內

存插槽，並且支援雙通道內存技術。為了配置雙通道，您必須在相同顏色的插槽安裝

一對同樣的（相同的牌子、速度、容量以及芯片類型）DDR3 DIMM 內存條。換句話說，

您要在雙通道 A 安裝同樣的 DDR3 DIMM 內存條（DDR3_A1 和 DDR3_B1；藍色插槽；參

見 p.2 No.7）或者在雙通道 B 安裝同樣的 DDR3 DIMM 內存條（DDR3_A2 和 DDR3_B2；

白色插槽；參見 p.2 No.8），這樣雙通道內存技術就會被激活了。這款主板也允許您

為了配置雙通道功能安裝四條 DDR3 DIMM 內存條。這種情況下，您需要在所有的四組

插槽上安裝同樣的 DDR3 DIMM 內存條。請查閱下面的雙通道內存配置表。

雙通道內存配置

DDR3_A1 DDR3_A2 DDR3_B1 DDR3_B2

( 藍色插槽 ) ( 白色插槽 ) ( 藍色插槽 ) ( 白色插槽 )

(1) 板上組裝 - 板上組裝 -

(2) - 板上組裝 - 板上組裝

(3)* 板上組裝 板上組裝 板上組裝 板上組裝

* 為了這個配置 (3), 請在這 4 個插槽上安裝同樣的 DDR3 內存。

1. 如果您打算安裝兩根內存條，為了最佳的兼容性和可靠性，我們推

薦將它們安裝到相同顏色的插槽上。換言之，將它們安裝到 DDR3_A1

和 DDR3_B1 或 DDR3_A2 和 DDR3_B2。

2. 如果僅僅在這款主板的 DDR3 DIMM 內存插槽上安裝單條內存模組或

者三條內存模組，這將無法激活雙通道內存技術。

3. 如果一對內存模組並未安裝在相同的“雙通道”上，例如將一對內存

模組安裝在了 DDR3_A1 和 DDR3_A2，這將不能激活雙通道內存技術。

4. 不允許將 DDR 或 DDR2 內存條插入 DDR3 插槽，否則主板和 DIMM 有可

能損壞。

5. 如果您在這款主板上使用 DDR3 2400/1866/1600 內存條，推薦將內存

條安裝到 DDR3_A2 和 DDR3_B2 插槽。

簡體中文

225

ASRock A75 Pro4-M Motherboard

安裝步驟：

請確保在添加或移走 DIMM 內存或系統部件之前切斷電源適配器。

1、 DIMM 插槽兩端的起拔器向外扳開。

2、 將每個 DIMM 插槽的凹口与 DIMM 內存上凸出部分對應，使凹口与凸出部

分吻合，內存即能正确安裝。

DIMM 內存只能以正確的方向安裝。如果你以錯誤的方向強行將 DIMM 內

存插入插槽 , 那將會導致主板和 DIMM 內存的永久性損壞。　

3、 將 DIMM 內存平穩地插入插槽直至兩端卡子迅速而充分地歸位以及 DIMM

內存完全就位。

簡體中文

226

ASRock A75 Pro4-M Motherboard

2.4 擴展插槽 (PCI 和 PCI Express 插槽 )

在此主板上有 2 條 PCI 插槽和 2 條 PCI Express 插槽。

PCI 插槽： 此插槽可用來安插 32 位的擴展 PCI 卡。

PCIE 插槽： PCIE1 (PCIE x16 插槽 ; 藍色 ) 支持 PCI Express x16 顯卡 , 或者用

TM

于安裝 PCI Express 顯卡以支持 CrossFireX

功能。

PCIE2 (PCIE x16 插槽 ; 藍色 ) 支持 PCI Express x4 顯卡 , 或者用于

TM

安裝 PCI Express 顯卡以支持 CrossFireX

功能。

1.

在單卡模式下 , 推薦在 PCIE1 插槽上安裝 PCI Express x16 顯卡。

TM

2. 在 CrossFireX

模式下 , 請在 PCIE1 和 PCIE2 插槽上安裝 PCI Ex-

press x16 顯卡。

安裝步驟：

步驟 1、 在安裝擴展卡之前，請確認已經關閉電源或拔掉電源線。在你安裝之前 ,

請閱讀擴展卡的說明並完成必需的硬件設置。

步驟 2、 移動机箱擋板，以便使用擴展槽。

步驟 3、 選擇一個擴展槽安裝擴展卡，裝進机箱并用螺絲固定。

步驟 4、 确定接触正确，沒有單邊翹起的現象。

簡體中文

227

ASRock A75 Pro4-M Motherboard

TM

TM

2.5 CrossFireX

和 Quad CrossFireX

操作指南

TM

TM

TM

這款主板支持 CrossFireX

和 Quad CrossFireX

功能。CrossFireX

技術可以在一

台電腦上提供最有利的方法來整合多個高性能顯示處理器 (GPU)。通過智能軟件設計

TM

和創新的互連裝置整合不同的運行模式，CrossFireX

使任何 3D 應用軟件的畫質和

TM

®

性能盡可能達到最高的水準。目前 ,CrossFireX

支持 Windows

XP(Service Pack 2)

TM

TM

®

TM

/ Vista

/ 7 操作系統，Quad CrossFireX

僅支持 Windows

Vista

/ 7 操作系統。

TM

請檢查 AMD 網站了解 AMD CrossFireX

驅動程序更新情況。請參閱第 17 頁了解詳細

的安裝步驟。

2.6 AMD 雙顯卡操作指南

這款主板支持 AMD 雙顯卡功能。AMD 雙顯卡功能提供多 GPU 性能 , 通過同時運行 AMD

A75 FCH (Hudson-D3) 集成顯卡和外接獨立顯卡 , 並整合成單顯示器輸出 , 達到極

®

®

高顯示數。目前 ,AMD 雙顯卡技術僅支持 Win d ows

7 操作系統，不支持 W indo ws

TM

Vista

/ XP 操作系統。請參閱第 21 頁了解詳細的安裝步驟和兼容的 PCI Express

顯卡信息。

簡體中文

228

ASRock A75 Pro4-M Motherboard

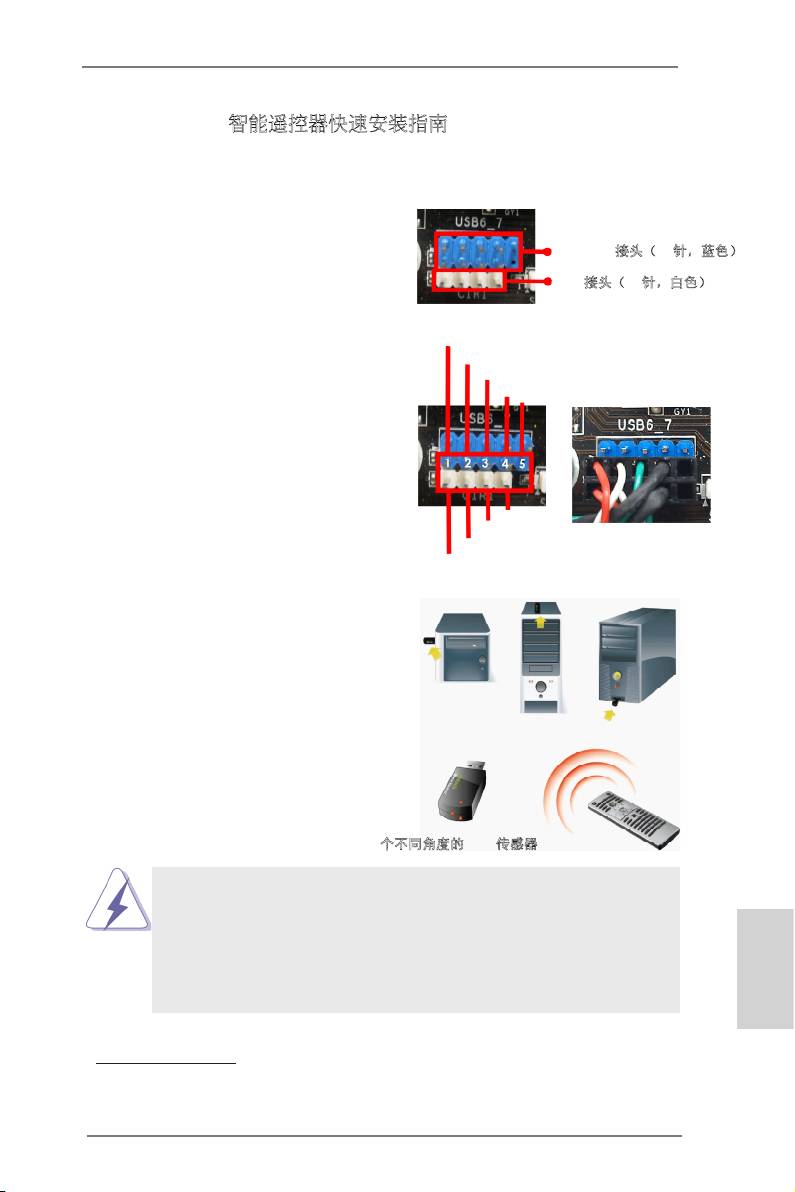

2.7 ASRock 智能遙控器快速安裝指南

ASRock

智能遥控器仅适用于带有

CIR

接头的

ASRock

主板。关于如何快速安装和使用

ASRock

智能遥控器，请参见下面的说明。

步骤

1

.

在

ASRock

主板上找到

CIR

接头（位

于

USB 2

.

0

接头的旁边）。

USB 2

.

0

接头（

9-

针，蓝色）

CIR

接头（

4-

针，白色）

USB_PWR

步骤

2

.

将前部

USB

线的两端分别连接到

P-

USB 2

.

0

接头（如下所示，插针

1

-

5

）

P+

和

CIR

接头。请确保导线与插针正确

GND

DUMMY

对应。

GND

IRTX

IRRX

ATX+5VSB

步骤

3

.

将多角度

CIR

接收器安装到前部

USB

端口。如果多角度

CIR

接收器无法成

功从

MCE

遥控器接收红外线信号，

请试着将其安装到其他前部

USB

端

口。

3

个不同角度的

CIR

传感器

1. 只有其中一个前部USB端口支持CIR功能。当CIR功能启用时，

其他端口仍保持USB功能。

2. 多角度CIR接收器仅适用于前部USB。请勿使用后部USB支架将其

连接到后面板上。多角度CIR接收器可以接收多方向红外线信号（上

部、下部和前部），与市场上销售的大多数机箱兼容。

3. 多角度CIR接收器不支持热插功能。请在启动系统前安装它。

簡體中文

*

只有部分

ASRock

主板支持

ASRock

智能遥控器。关于主板支持列表，请访问

ASRock

网站：

http://www.asrock.com

229

ASRock A75 Pro4-M Motherboard

2.8 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接”。如果針腳上沒有放置跳線帽 , 這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳 設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 11 項 )

默認設置

清除 CMOS

注意：

C L R C M O S1 允 許 您 清 除 C M O S 中 的 數 据。 如 要 清 除 并 將 系 統 參 數 恢 复 至 默 認

設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳

線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后

立即 清除 C M O S。如果 需要在更新 B I O S 后立即清除 C M O S， 必須在執行 C M O S

清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、

日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。

簡體中文

230

ASRock A75 Pro4-M Motherboard

2.9 板載接頭和接口

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

Serial ATA3 接口 這裡有五組 Serial ATA3

(SATA3_1: 見第 2 頁第 15 項 )

SATA3_5

(SATA3) 接口支持 Serial

(SATA3_2: 見第 2 頁第 16 項 )

(SATA) 數據線作為內部儲存

(SATA3_3: 見第 2 頁第 14 項 )

設置。目前 SATA3 界面理論

SATA3_2 SATA3_4

(SATA3_4: 見第 2 頁第 13 項 )

上可提供高達 6.0Gb/s 的數

(SATA3_5: 見第 2 頁第 12 項 )

據傳輸速率。

SATA3_1 SATA3_3

Serial ATA (SATA) SATA 數據線的任意一端均可

數據線 連接 SATA3 硬盤或者主板上的

( 選配 )

SATA3 接口。

打印機端口接針 這是一個連接打印機端口的

AFD#

ERROR#

PINIT#

(25 針 LPT1)

接口，方便您連接打印機設

SLIN#

GND

( 見第 2 頁第 27 項 )

備。

1

SPD7

SPD6

ACK#

SPD5

BUSY

SPD4

PE

SPD3

SLCT

SPD2

SPD1

SPD0

STB#

USB 2.0 擴展接頭 除了位於 I/O 面板的兩個默

(9 針 USB6_7)

認 USB 2.0 接口之外，這款

( 見第 2 頁第 21 項 )

主板有三組 USB 2.0 接針。

這組 USB 2.0 接針可以支持

兩個 USB 2.0 接口。

(9 針 USB8_9)

U SB_PWR

( 見第 2 頁第 24 項 )

P-9

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

(9 針 USB10_11)

U SB_PWR

P-11

( 見第 2 頁第 25 項 )

P +11

GND

DUMMY

1

簡體中文

GND

P +10

P-10

U SB_PWR

231

ASRock A75 Pro4-M Motherboard

紅外線模塊接頭 這個接頭支持一個選配的無

(5 針 IR1)

線發送和接受紅外線的

( 見第 2 頁第 26 項 )

模塊。

消費類紅外線模塊接頭 此接口可以連接遙控器。

(4 針 CIR1)

( 見第 2 頁第 23 項 )

前置音頻面板接頭 可以方便連接音頻設備。

(9 針 HD_AUDIO1)

( 見第 2 頁第 30 項 )

1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能

(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

們提供的手冊和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到

AC’97 音頻面板。

E. 開啟前置麥克風。

®

在 Windows

XP / XP 64 位元操作系統中 :

選擇”Mixer”。選擇”Recorder” 。接著點擊”FrontMic”。

®

TM

TM

在 Windows

7 / 7 64 位元 / Vista

/ Vista

64 位元操作系

統中 :

在 Realtek 控制面板中點擊”FrontMic”。調節”Recording

Volume”。

系統面板接頭 這個接頭提供數個系統前面

(9 針 PANEL1)

板功能。

( 見第 2 頁第 17 項 )

簡體中文

232

ASRock A75 Pro4-M Motherboard

GND

P RESENCE#

M IC_RET

OUT_RET

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態

指示燈到這個排針。根據之前請注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

RESET( 重啟開關 ):

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可

按下重啟開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待

機模式或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬盤活動指示燈 ):

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,

此指示燈亮起。

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、

重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機

箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。

機箱喇叭接頭 請將機箱喇叭連接到這個接

(4 針 SPEAKER1)

頭。

( 見第 2 頁第 18 項 )

電源指示燈連接排針 請將機箱電源指示燈連接到

1

(3 針 PLED1)

這一排針，以指示系統電源

PLED-

PLED+

( 見第 2 頁第 20 項 )

狀態。當系統正在運行時，

PLED+

LED 指示燈亮。在 S1 模式

下，LED 指示燈會不停閃

爍。在 S3/S4 或 S5 模式 ( 關

機 ) 下，LED 指示燈會熄滅。

機箱 , 電源風扇接頭 請將風扇連接線接到這個

(4 針 CHA_FAN1)

接頭，並讓黑線與接地的針腳

GND

FAN_SPEED_CONTROL

+12V

( 見第 2 頁第 22 項 )

相接。

CHA_FAN_SPEED

(3 針 PWR_FAN1)

( 見第 2 頁第 2 項 )

CPU 風扇接頭 請將 CPU 風扇連接線接到這個

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4 針 CPU_FAN1)

接頭，並讓黑線與接地的針腳

+ 12V

GND

( 見第 2 頁第 5 項 )

相接。

1 2 3 4

簡體中文

233
