ASRock 980DE3__U3S3: 1. Giriş

1.2 Özellikler

Platform - ATX Form Faktörü

- Tüm Katı Kapasitör tasarımı

CPU - Soket AM3+ işlemcileri desteği

TM

- Soket AM3 işlemcileri desteği: AMD Phenom

II X6 / X4 / X3 /

X2 (920 / 940 hariç) / Athlon II X4 / X3 / X2 / Sempron

işlemcileri

- Sekiz Çekirdekli CPU Desteği

- Digi Güç Tasarımı

- 140W’ye kadar CPU’yu destekler

- ACC цzellikli (Geliюmiю Saat Kalibrasyonu) AMD

TM

OverDrive

’э destekler

TM

- AMD’nin Cool ‘n’ Quiet

Teknolojisini Destekler

- FSB 2600 MHz (5,2 GT/sn)

- Untied Overclocking Teknolojisini destekler

- Hyper-Transport 3.0 (HT 3.0) Teknolojisini Destekler

Yonga seti - Kuzey Köprüsü: AMD RX881/760G

- Güney Köprüsü: AMD SB710

Bellek - Çift Kanallı DDR3 Belleği Teknolojisi

- 4 x DDR3 DIMM yuva

- DDR3 1866(OC)/1600(OC)/1333/1066/800 ECC olmayan, ara

belleksiz bellek

- Sistem belleğinin maks. kapasitesi: 32 GB

Genişletme - 1 x PCI Express 2.0 x16 yuva (PCIE3: x16 modu)

Yuvası - 3 x PCI Express 2.0 x1 yuva

- 2 x PCI yuva

Ses - 5,1 Kanal HD Ses (Realtek ALC662 Ses Kodeki)

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/sn

- Realtek RTL8111E

- LAN’da Uyan özelliğini destekler

- LAN Kablo Algılama’yı destekler

- Enerji Verimli Ethernet 802.3az desteği

- PXE destekler

Türkçe

Arka Panel G/З Paneli

- 1 x PS/2 Fare Portu

- 1 x PS/2 Klavye Portu

- 1 x Seri Portu: COM1

- 4 x Kullanıma Hazır USB 2.0 Portu

- 2 x Kullanıma Hazır USB 3.0 Portu

96

ASRock 980DE3/U3S3 Motherboard

- 1 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ LED)

- HD Ses Jakı: Hat Girişi / Ön Hoparlör / Mikrofon

SATA3 - 2 x SATA3 6,0Gb/sn ASMedia ASM1061 konektör, donanım

NCQ, AHCI ve “Sistem Açıkken Bileşen Takma” işlevlerini

USB 3.0 - Etron EJ188 tarafından 2 x Arka USB 3.0 bağlantı noktası,

5Gb/s’ye kadar USB 1.1/2.0/3.0

- Etron EJ188 tarafından 1 x Ön USB 3.0 bağlantısı (2 USB 3.0

bağlantı noktasını destekler), 5Gb/s’ye kadar USB 1.1/2.0/3.0

Konektör - 6 x SATA2 3,0Gb/sn, donanım RAID (RAID 0, RAID 1,

RAID 10 ve JBOD), NCQ, AHCI ve “Sistem Açıkken Bileşen

Takma” işlevlerini

- 2 x SATA3 6,0 Gb/s konektör

- 1 x ATA133 IDE konektörü

- 1 x Disket konektörü

- 1 x KÖ şi

- 1 x HDMI_SPDIF şi

- 1 x Güç LED’i şi

- 1 x CPU FAN konektörü (4 pin)

- 1 x Kasa FAN konektörü (4 pin)

- 1 x Gьз FAN konektörü (4 pin)

- 24 pin ATX güç konektörü

- 8 pin 12V güç konektörü

- CD giriş şi

- Ön panel ses konektörü

- 3 x USB 2.0 ş (6 USB 2.0 portu destekler)

- 1 x USB 3.0 ş (2 USB 3.0 portu destekler)

BIOS Özelliği - 16Mb destekli AMI Geçerli BIOS

- “Tak Çalıştır”ı destekler

- ACPI 1.1 Uyumlu Uyandırma Olayları

- Jumpersız ayarlamayı destekler

- SMBIOS 2.3.1 Desteği

- CPU, VCCM, NB Voltaj Çoklu ayarı

Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,

Google Chrome Browser ve Toolbar

Donanım - CPU Sıcaklık Duyarlılığı

Monitör - Kasa Sıcaklık Duyarlılığı

Türkçe

- CPU/Kasa/Güç Fan Takometresi

- CPU Sessiz Fan

- CPU/Kasa/Güç Fan Çoklu-Hız Kontrolü

- Voltaj İzleme: +12V, +5V, +3,3V, Vcore

97

ASRock 980DE3/U3S3 Motherboard

®

®

TM

TM

İS - Microsoft

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/ Vista

64-bit / XP / XP Media Center / XP 64-bit uyumlu

Sertikalar - FCC, CE, WHQL

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com

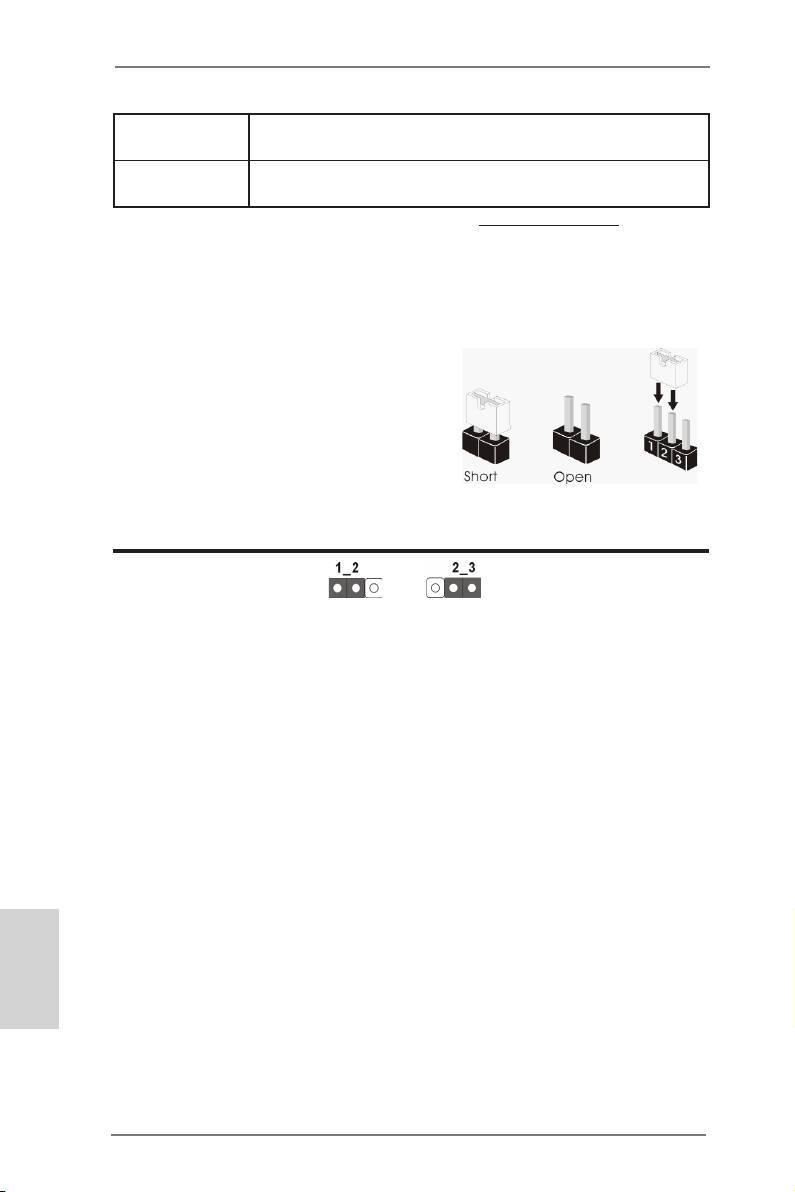

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

gösterilmektedir.

Jumper Ayar

CMOS’u temizleme

(CLRCMOS1, 3-pinli jumper)

(bkz. s.2 No. 38)

Clear CMOSDefault

Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

Türkçe

98

ASRock 980DE3/U3S3 Motherboard

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve konektörlerin üzerine

jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper

kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!

Disket Konektörü

(33-pinli DİSKET1)

(bkz. s.2 No. 27)

kırmızı çizgili taraf Pin1'e

Not: Kablonun kırmızı çizgili tarafının konektörün Pin1 tarafına takıldığından

emin olun.

Birincil IDE konektörü (Siyah)

(39-pinli IDE1, bkz. s.2 No. 36)

mavi ucu anakarta bağlayın

siyah ucu IDE cihazlarına bağlayın

80-iletkenli ATA 66/100/133 kablo

Not: Ayrıntılar için lütfen IDE cihazı satıcınızın talimatlarına bakın.

Seri ATAII Konektörler Bu altı Seri ATAII (SATAII)

SATAII_6

(SATAII_1 (PORT 0): bkz. s.2, No. 20)

konektör, dahili depolama

(PORT 5)

(SATAII_2 (PORT 1): bkz. s.2, No. 19)

cihazları için SATA veri

(SATAII_3 (PORT 2): bkz. s.2, No. 18)

kablolarını destekler. Geçerli

(SATAII_4 (PORT 3): bkz. s.2, No. 17)

SATAII arayüzü 3,0 Gb/sn veri

SATAII_5

(PORT 4)

(SATAII_5 (PORT 4): bkz. s.2, No. 16)

aktarım hızına izin verir.

(SATAII_6 (PORT 5): bkz. s.2, No. 15)

SATAII_2 SATAII_4

(PORT 1) (PORT 3)

SATAII_1 SATAII_3

(PORT 0) (PORT 2)

Seri ATA3 Konektörler Bu iki Seri ATA3 (SATA3)

SATA3_2

(SATA3_1 (PORT 6): bkz. s.2, No. 11)

konektör, dahili depolama

(PORT 7)

(SATA3_2 (PORT 7): bkz. s.2, No. 9)

cihazları için SATA veri

Türkçe

kablolarını destekler. Geçerli

SATA3 arayüzü 6,0 Gb/sn veri

SATA3_1

(PORT 6)

aktarım hızına izin verir.

99

ASRock 980DE3/U3S3 Motherboard

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA / SATAII / SATA3 sabit

(İsteğe bağlı)

diskine veya anakarttaki

SATAII / SATA3 konektörüne

bağlanabilir.

USB 2.0 Fişleri G/Ç panelindeki varsayılan dört

(9-pinli USB4_5)

USB 2.0 portundan başka, bu

(bkz. s.2 No. 22)

anakartta üç USB 2.0 şi

bulunur. Her USB 2.0 şi iki

USB 2.0 portunu destekler.

(9-pinli USB6_7)

(bkz. s.2 No. 21)

U SB_PWR

(9-pinli USB8_9)

P-9

P +9

(bkz. s.2 No. 23)

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

(5-pinli IR1)

aktarma ve alma kızılötesi

(bkz. s.2 No. 31)

modülünü destekler.

Ön Panel Ses Fişi Bu, panel ses kablosu için

GND

P RESENCE#

(9-pinli HD_AUDIO1)

M IC_RET

uygun bağlantı sağlayan ve

OUT_RET

(bkz. s.2 No. 29)

ses cihazlarını kontrol

etmeyi sağlayan bir arayüzdür.

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

100

ASRock 980DE3/U3S3 Motherboard

Dahili Ses Konektörleri Bu konektör, CD-ROM, DVD-

(4-pinli CD1)

CD1

ROM, TV tuner kartı veya

(bkz. s.2 No. 28)

MPEG kartı gibi ses

kaynaklarından stereo ses girişi

almanızı sağlar.

Türkçe

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel

kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen

sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki

talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi

takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground’u (GND) Ground’a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

E. Ön mikrofonu etkinleştirmek için

®

Windows

XP / XP 64-bit İS için:

“Karıştırıcı”yı seçin. “Kaydedici”yi seçin. Sonra “Ön Mikrofon”u tıklatın.

®

TM

TM

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/ Vista

64-bit İS için:

Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses

Seviyesi”ni ayarlayın.

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

(9-pinli PANEL1)

işlevini barındırır.

(bkz. s.2 No. 24)

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken

LED söner.

Türkçe

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED’ini ön panele bağlayın. Sabit

disk veri okurken veya yazarken LED yanar.

101

ASRock 980DE3/U3S3 Motherboard

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

(4-pinli SPEAKER1)

bağlayın.

(bkz. s.2 No. 26)

Güç LED'i Fişi Sistem gücü durumunu

(3-pinli PLED1)

belirtmek için lütfen kasa güç

(bkz. s.2 No. 25)

LED'ini bu şe bağlayın. Sistem

çalışırken LED açıktır. LED S1

durumunda yanıp sönmeye

devam eder. LED S3/S4

durumunda veya S5 durumun

da (güç kapalı) kapalıdır.

Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını

(4-pinli CHA_FAN1)

fanına bu konektöre bağlayın

(bkz. s.2 No. 12)

ve siyah kabloyu toprak pinine

bağlayın.

(4-pinli PWR_FAN1)

(bkz. s.2 No. 2)

CPU Fan Konektörü Lütfen fan kablolarını CPU

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pinli CPU_FAN1)

fanına bu konektöre bağlayın

+ 12V

(bkz. s.2 No. 3)

GND

ve siyah kabloyu toprak pinine

bağlayın.

1 2 3 4

Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU

fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.

Türkçe

3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı

planlıyorsanız, lütfen Pin 1-3'e bağlayın.

Pin 1-3 Bağlı

3-Pinli Fanı Takma

102

ASRock 980DE3/U3S3 Motherboard

ATX Güç Konektörü Lütfen bir ATX güç kaynağını

12

24

(24-pinli ATXPWR1)

bu konektöre bağlayın.

(bkz. s.2 No. 10)

1

13

Bu anakart 24-pinli ATX güç konektörü sağlasa da

12

24

geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da

çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,

lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.

20-Pinli ATX Güç Kaynağını Takma

1

13

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç

5 1

(8-pinli ATX12V1)

kaynağını bu konektöre

(bkz. s.2 No. 1)

bağlayın.

8 4

Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir

4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç

kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte

takın.

5 1

8 4

4-Pinli ATX 12V Güç Kaynağını Takma

HDMI_SPDIF Fişi HDMI_SPDIF şi, SPDIF ses

(2-pinli HDMI_SPDIF1)

çıkışını HDMI VGA kartına

1

GN D

(bkz. s.2 No. 30)

sağlar, sistemin HDMI Dijital

SP D IFOUT

TV/projektör/LCD cihazlarını

bağlamasına izin verir. Lütfen

HDMI VGA kartının

HDMI_SPDIF konektörünü bu

şe bağlayın.

USB 3.0 Fişleri I/O panelinde bulunan iki adet

(19-pinli USB3_2_3)

varsayılan USB 3.0 bağlantı

(bkz. s.2 No. 39)

noktasının yanı sıra, bu ana

Türkçe

kart üzerinde bir adet USB 3.0

bağlantısı bulunur. Bu USB 3.0

bağlantısı iki adet USB 3.0

bağlantı noktasını

destekleyebilir.

103

ASRock 980DE3/U3S3 Motherboard
