Siemens LD97AA670: instruction

*9000844135*

 9000844135 930702

LD97AA670

Ø

 Montageanleitung

Ú

 Installation instructions

Þ

 Notice de montage

é

 Installatievoorschrift

Û

 Instrucciones de montaje

ì

 Instruções de montagem

â

 Istruzioni per il montaggio

×

 Monteringsvejledning

Ý

 Asennusohje

ê

 Monteringsveiledning

ó

 Monteringsanvisning

î

Инструкция

по

монтажу

[

[

[

[

[

E F D F

E D

D E

de

Ø

 Montageanleitung

:

Wichtige Sicherheitshinweise

Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät

sicher und richtig bedienen. Die Gebrauchs- und Montageanlei-

tung für einen späteren Gebrauch oder für Nachbesitzer aufbe-

wahren.

Nur bei fachgerechtem Einbau entsprechend der Montageanlei-

tung ist die Sicherheit beim Gebrauch gewährleistet. Der Instal-

lateur ist für das einwandfreie Funktionieren am Aufstellungsort

verantwortlich.

Die Breite der Dunstabzugshaube muss mindestens der Breite

der Kochstelle entsprechen.

Für die Installation müssen die aktuell gültigen Bauvorschriften

und die Vorschriften der örtlichen Strom- und Gasversorger

beachtet werden.

Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen

führen.

Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluft-

betrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte

verwendet wird.

Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohle-

betriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter)

beziehen Verbrennungsluft aus dem Aufstellraum und führen die

Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie.

In Verbindung mit einer eingeschalteten Dunstabzugshaube

wird der Küche und den benachbarten Räumen Raumluft entzo-

gen - ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige

Gase aus dem Kamin oder Abzugsschacht werden in die Wohn-

räume zurückgesaugt.

■

Es muss daher immer für ausreichende Zuluft gesorgt wer-

den.

■

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des

Grenzwertes nicht sicher.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unter-

druck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht

überschreitet. Dies kann erreicht werden, wenn durch nicht ver-

schließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung

mit einem Zuluft- / Abluftmauerkasten oder durch andere techni-

sche Maßnahmen, die zur Verbrennung benötigte Luft nachströ-

men kann.

Ziehen Sie in jedem Fall den Rat des zuständigen Schornstein-

fegermeisters hinzu, der den gesamten Lüftungsverbund des

Hauses beurteilen kann und Ihnen die passende Maßnahme zur

Belüftung vorschlägt.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb ein-

gesetzt, ist der Betrieb ohne Einschränkung möglich.

Lebensgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen

führen. Bei Installation einer Lüftung mit einer kamingebundenen

Feuerstelle muss die Stromzuführung der Haube mit einer

geeigneten Sicherheitsschaltung versehen werden.

Brandgefahr!

■

Bei gleichzeitigem Betrieb mehrerer Gas-Kochstellen entwi-

ckelt sich große Hitze. Das Lüftungsgerät kann beschädigt

oder in Brand gesetzt werden. Das Lüftungsgerät darf nur mit

Gas-Kochstellen kombiniert werden, die eine maximale

Gesamtleistung von 12,4 kW nicht überschreiten.

Brandgefahr!

■

Die Fettablagerungen im Fettfilter können sich entzünden. Die

vorgegebenen Sicherheitsabstände müssen eingehalten wer-

den, um einen Hitzestau zu vermeiden. Beachten Sie die

Angaben zu Ihrem Kochgerät. Werden Gas- und Elektro-Koch-

stellen zusammen betrieben, gilt der größte angegebene

Abstand.

Das Gerät darf nur an einer Seite direkt neben einem Hoch-

schrank oder einer Wand installiert werden. Der Abstand zur

Wand oder zum Hochschrank muss mind. 50 mm betragen.

Verletzungsgefahr!

■

Bauteile innerhalb des Gerätes können scharfkantig sein.

Schutzhandschuhe tragen.

Verletzungsgefahr!

■

Das Gerät ist schwer. Zum Bewegen des Gerätes sind

2 Personen erforderlich. Nur geeignete Hilfsmittel verwenden.

Stromschlaggefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Das

Anschlusskabel  kann beschädigt werden. Anschlusskabel wäh-

rend der Installation nicht knicken oder einklemmen.

Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit

Verpackungsmaterial spielen lassen.

Kippgefahr!

Das Gerät ist sehr schmal und kann leicht umkippen. Gerät

nicht aufrecht auf den Boden stellen. Gerät flach auf den Boden

legen.

Allgemeine Hinweise

Abluftbetrieb

Hinweis:

Die Abluft darf weder in einen in Betrieb befindlichen

Rauch- oder Abgaskamin, noch in einen Schacht, welcher der

Entlüftung von Aufstellungsräumen von Feuerstätten dient,

abgegeben werden.

■

Soll die Abluft in einen Rauch- oder Abgaskamin geführt wer-

den, der nicht in Betrieb ist, muss die Zustimmung des zustän-

digen Schornsteinfegermeisters eingeholt werden.

■

Wird die Abluft durch die Außenwand geleitet, sollte ein Teles-

kop-Mauerkasten verwendet werden.

Abluftleitung

Hinweis:

Für Beanstandungen, die auf die Rohrstrecke zurück-

zuführen sind, übernimmt der Hersteller des Gerätes keine

Gewährleistung.

■

Das Gerät erreicht seine optimale Leistung durch ein kurzes,

geradliniges Abluftrohr und einen möglichst großen Rohr-

durchmesser.

■

Durch lange raue Abluftrohre, viele Rohrbögen oder Rohr-

durchmesser, die kleiner als 150 mm sind, wird die optimale

Absaugleistung nicht erreicht und das Lüftergeräusch wird

lauter.

■

Die Rohre oder Schläuche zum Verlegen der Abluftleitung

müssen aus nicht brennbarem Material sein.

Rundrohre

Es wird ein Innendurchmesser von 150 mm empfohlen, jedoch

mindestens 120 mm.

Flachkanäle

Der Innenquerschnitt muss dem Durchmesser der Rundrohre

entsprechen.

Ø 150 mm ca. 177 cm

2

Ø 120 mm ca. 113 cm

2

■

Flachkanäle sollten keine scharfen Umlenkungen haben.

■

Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen.

Gas-Kochfeld

Das Gerät kann in Verbindung mit einem Gas-Kochfeld verwen-

det werden.

Achtung!

Das Gas-Kochfeld darf folgende Werte nicht überschreiten:

■

Maximalleistung gesamt: 12,4 kW

■

Maximalleistung Einzelbrenner: 5 kW

■

maximal 5 Einzelbrenner

Elektrischer Anschluss

:

Stromschlaggefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Das

Anschlusskabel  kann beschädigt werden. Anschlusskabel wäh-

rend der Installation nicht knicken oder einklemmen.

Vor Geräteanschluss Hausinstallation überprüfen. Auf geeignete

Absicherung der Hausinstallation achten. Spannung und Fre-

quenz des Gerätes müssen mit der elektrischen Installation

übereinstimmen (siehe Typenschild).

Das Gerät entspricht der Schutzklasse I und darf nur mit Schutz-

leiter-Anschluss betrieben werden.

In der Installation muss ein allpoliger Trennschalter mit mindes-

tens 3-mm-Kontaktöffnung vorhanden sein. Dieser muss nach

dem Einbau noch zugänglich sein.

Das Verlegen oder der Austausch der Anschlussleitung darf nur

vom Elektrofachmann unter Berücksichtigung der einschlägigen

Vorschriften ausgeführt werden.

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird,

muss sie durch eine spezielle Anschlussleitung ersetzt werden,

die beim Hersteller oder seinem Kundendienst erhältlich ist.

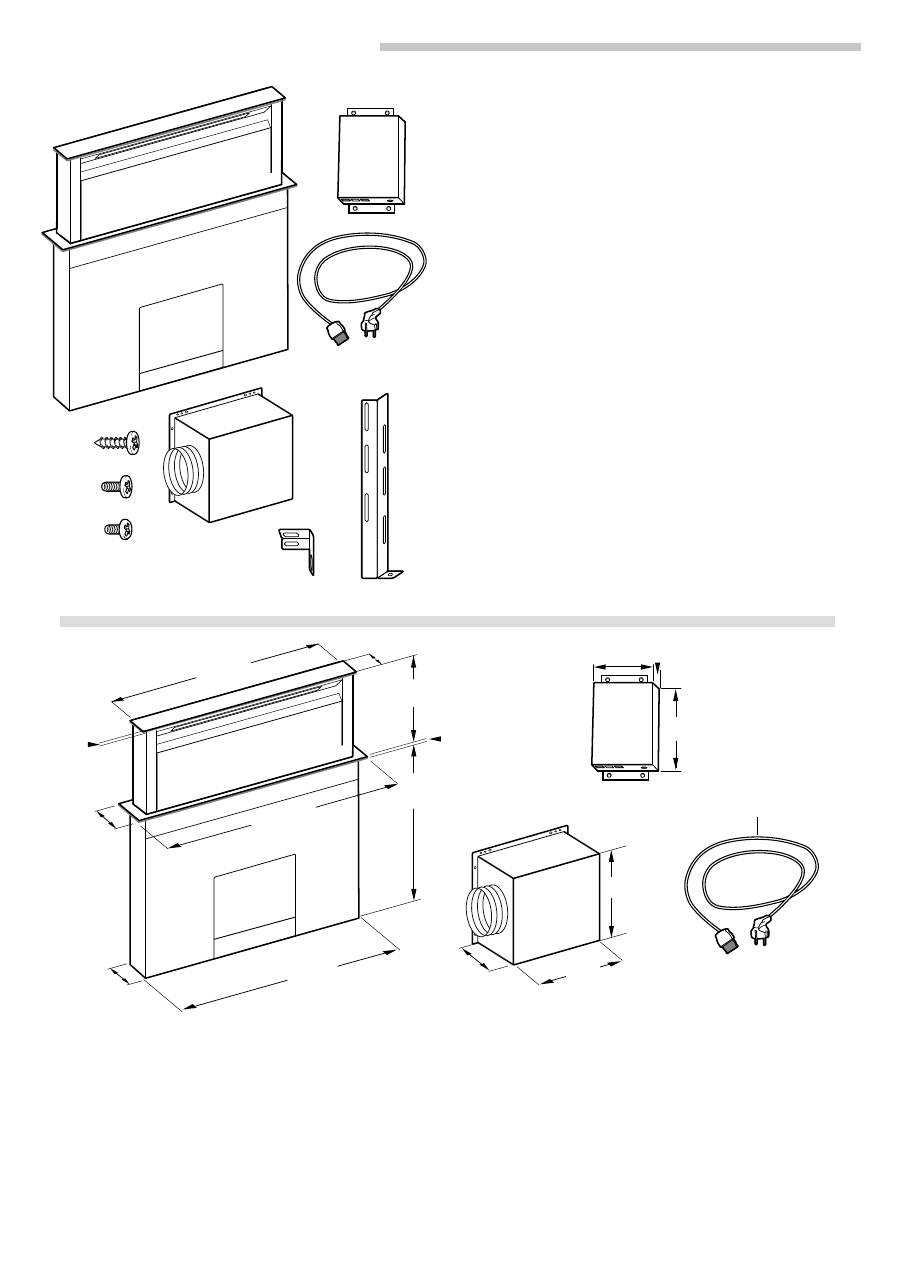

Gerätemaße (Bild 1)

Möbel vorbereiten (Bild 2)

Das Einbaumöbel muss bis 90°C temperaturbeständig sein. Die

Stabilität des Einbaumöbels muss auch nach den Ausschnittar-

beiten gewährleistet sein.

Den Ausschnitt gemäß der Einbauskizze herstellen. Der Winkel

der Schnittfläche zur Arbeitsplatte muss 90° betragen.

Nach Ausschnittarbeiten Späne entfernen. Schnittflächen hitze-

beständig versiegeln.

Mindestabstand der Geräteunterseite zu Möbelteilen von 10 mm

beachten.

Die Arbeitsplatte muss verstärkt werden, wenn der Steg zwi-

schen dem Gerät und der Wand weniger als 30 mm oder der

Steg zwischen dem Gerät und des Kochfelds weniger als als 50

mm beträgt. Ansonsten ist keine ausreichende Stabilität gege-

ben. Das verwendete Verstärkungsmaterial muss hitze- und

feuchtigkeitsbeständig sein.

Hinweise

■

Die Arbeitsplatte, in die das Gerät eingebaut wird, muss über

eine Tragfähigkeit von etwa 60 kg verfügen.

■

Die Ebenheit des Gerätes erst nach Installation in der Einbau-

öffnung überprüfen.

Gerät einbauen

1.

Gerät von oben in den Ausschnitt der Arbeitsplatte

schieben.

(Bild 3a)

.

2.

Gerät gleichmäßig in den Ausschnitt einsetzen. Von oben fest

in den Ausschnitt drücken.

Hinweise

■

Das Gerät muss fest im Ausschnitt sitzen und darf sich nicht

verschieben (z. B. bei der Reinigung). Bei Ausschnittsbreite

an der oberen Toleranzgrenze wenn nötig Leisten seitlich im

Ausschnitt befestigen.

■

Die beiden Kunststoffteile links und rechts an der Abde-

ckung entfernen

(Bild 3a)

.

3.

Gerät im Schrank ausrichten. Darauf achten, dass der Rahmen

des Gerätes plan auf der Arbeitsplatte aufliegt. Die Befesti-

gungswinkel am Gerät und am Möbelboden befestigen

 (Bild 3b)

.

4.

Obere Befestigungswinkel befestigen. Am Gerät sind Bohrun-

gen zur Befestigung der Winkel vorgesehen. Die Befestigungs-

winkel oben am Gerät und an der Unterseite der Arbeitsplatte

befestigen

  (Bild 3c)

.

5.

Kabel für den Lüftermotor mit dem Lüfter verbinden. Die Buch-

se befindet sich an der Stirnseite des Lüfters nahe dem Gehäu-

seboden.

  (Bild 4a)

.

6.

Lüftergehäuse über die Aussparung an das Gerät schrau-

ben.

  (Bild 4b)

.

Hinweis:

Das Lüftergehäuse kann alternativ an der Rückseite

des Gerätes montiert werden.

Hierzu die Abdeckklappe auf der Rückseite des Gerätes ab-

schrauben und an die Vorderseite des Gerätes montieren.

Das Kabel des Lüfermotors muss dabei ebenfalls durch die

Rückseite des Gerätes geführt werden.

7.

Steuereinheit neben dem Lüftergehäuse am Gerät

befestigen

(Bild 5a)

.

Die Steuereinheit kann alternativ an der anderen Seite des Lüf-

termotors und an der Möbelwand befestigt werden.

Achtung!

Eindringende Feuchtigkeit kann einen Stromschlag verursa-

chen. Steuereinheit nicht am Boden des Einbaumöbels befes-

tigen.

8.

Verbindungskabel anschließen

(Bild 5b)

. Die Steuerkabel von

der Steuereinheit zum Gerät fest einstecken. Die Stecker müs-

sen einrasten. Steuereinheit an das Netz anschließen und

Funktion prüfen. Falls das Gerät nicht funktioniert: Den korrek-

ten Sitz der Verbindungskabel prüfen!

Gerät ausbauen

1.

Gerät stromlos machen.

2.

Verschraubungen mit dem Möbel lösen.

3.

Anbauteile des Gerätes abschrauben.

4.

Gerät von unten herausdrücken.

Achtung!

Geräteschaden! Gerät nicht von oben heraushebeln.

en

Ú

 Installation instructions

:

Important safety information

Read these instructions carefully. Only then will you be able to

operate your appliance safely and correctly. Retain the

instruction manual and installation instructions for future use or

for subsequent owners.

The appliance can only be used safely if it is correctly installed

according to the safety instructions. The installer is responsible

for ensuring that the appliance works perfectly at its installation

location.

The width of the extractor hood must correspond at least with

the width of the hob.

For the installation, observe the currently valid building

regulations and the regulations of the local electricity and gas

suppliers.

Danger of death!

Risk of poisoning from flue gases that are drawn back in.

Always ensure adequate fresh air in the room if the appliance is

being operated in exhaust air mode at the same time as room

air-dependent heat-producing appliance is being operated.

Room air-dependent heat-producing appliances (e.g. gas, oil,

wood or coal-operated heaters, continuous flow heaters or water

heaters) obtain combustion air from the room in which they are

installed and discharge the exhaust gases into the open air

through an exhaust gas system (e.g. a chimney).

In combination with an activated vapour extractor hood, room air

is extracted from the kitchen and neighbouring rooms - a partial

vacuum is produced if not enough fresh air is supplied. Toxic

gases from the chimney or the extraction shaft are sucked back

into the living space.

■

Adequate incoming air must therefore always be ensured.

■

An incoming/exhaust air wall box alone will not ensure

compliance with the limit.

Safe operation is possible only when the partial vacuum in the

place where the heat-producing appliance is installed does not

exceed 4 Pa (0.04 mbar). This can be achieved when the air

needed for combustion is able to enter through openings that

cannot be sealed, for example in doors, windows, incoming/

exhaust air wall boxes or by other technical means.

In any case, consult your responsible Master Chimney Sweep.

He is able to assess the house's entire ventilation setup and will

suggest the suitable ventilation measures to you.

Unrestricted operation is possible if the vapour extractor hood is

operated exclusively in the circulating-air mode.

Danger of death!

Risk of poisoning from flue gases that are drawn back in. If

installing a ventilation system in a room with a heat-producing

appliance connected to a chimney/flue, the electricity supply to

the hood must be equipped with a suitable safety switch.

Risk of fire!

■

Operating several gas burners at the same time gives rise to a

great deal of heat. The ventilation appliance may become

damaged or catch fire. The ventilation appliance must only be

combined with gas burners that do not exceed the maximum

total output of 12.4 kW.

Risk of fire!

■

Grease deposits in the grease filter may catch fire. The

specified safety distances must be observed in order to

prevent an accumulation of heat. Observe the specifications

for your cooking appliance. If gas and electric hobs are

operated together, the largest specified distance applies.

Only one side of the appliance may be installed directly next

to a high-sided unit or a wall. The distance between the

appliance and wall or high-sided unit must be at least 50 mm.

Risk of injury!

■

Components inside the appliance may have sharp edges.

Wear protective gloves.

Risk of injury!

■

The appliance is heavy. To move the appliance, 2 people are

required. Use only suitable tools and equipment.

Risk of electric shock!

Components inside the appliance may have sharp edges. These

may damage the connecting cable. Do not kink or pinch the

connecting cable during installation.

Danger of suffocation!

Packaging material is dangerous to children. Never allow

children to play with packaging material.

Risk of tipping!

The appliance is very narrow and can tip over easily. Do not set

the appliance on an uneven surface. Set the appliance flat on

the surface.

General information

Exhaust air mode

Note:

The exhaust air must not be conveyed into a functioning

smoke or exhaust gas flue or into a shaft which is used to

ventilate installation rooms which contain heat-producing

appliances.

■

Before conveying the exhaust air into a non-functioning smoke

or exhaust gas flue, obtain the consent of the heating

engineer responsible.

■

If the exhaust air is conveyed through the outer wall, a

telescopic wall box should be used.

Exhaust duct

Note:

The appliance manufacturer does not assume any

warranty for complaints attributable to the pipe section.

■

The appliance achieves its optimum performance by means of

a short, straight exhaust air pipe and as large a pipe diameter

as possible.

■

Because of long rough exhaust air pipes, many of which are

pipe bends or have diameters smaller than 150 mm, the

optimum extraction performance is not achieved and fan

noise is increased.

■

The pipes or hoses for laying the exhaust duct must consist of

non-combustible material.

Round pipes

An inner diameter of 150 mm, but at least 120 mm, is

recommended.

Flat ducts

The inner cross-section must correspond to the diameter of the

round pipes.

Ø 150 mm approx. 177 cm

2

Ø 120 mm approx. 113 cm

2

■

Flat ducts should have no sharp deflections.

■

Use sealing strip for deviating pipe diameters.

Gas hob

The appliance can be used in conjunction with a gas hob.

Caution!

The gas hob must not exceed the following values:

■

Total maximum output: 12.4 kW

■

Maximum output for a single burner: 5 kW

■

Maximum of 5 single burners

Electrical connection

:

Risk of electric shock!

Components inside the appliance may have sharp edges. These

may damage the connecting cable. Do not kink or pinch the

connecting cable during installation.

Check the indoor installation before connecting the appliance.

Ensure that the indoor installation is sufficiently fused. The

voltage and frequency of the appliance must correspond to that

of the electrical installation (see rating plate).

The appliance corresponds to protection class I and must only

be operated with a protective earth connection.

An all-pole isolating switch with at least a 3 mm contact gap

must be fitted in the installation. The plug must still be

accessible after installation.

Only a qualified electrician who takes the appropriate

regulations into account may install or replace the connecting

cable.

If the power cord for the appliance becomes damaged, this

must be replaced with a special connecting cable that can be

obtained from the manufacturer or the manufacturer's customer

service department.

Appliance measurements (fig. 1)

Preparing the kitchen units (fig. 2)

The fitted unit must be heat-resistant up to 90 °C. The stability of

the fitted unit must also be guaranteed after the cut-out work.

Make the cut-out in accordance with the installation drawing.

The cut surface must be at a 90° angle to the work surface.

After making the cut-outs, remove any shavings. Seal any cut

surfaces to make them heat-resistant.

Ensure that there is a minimum clearance of at least 10 mm

from the underside of the appliance to the unit parts.

The work surface must be reinforced if the gap between the

appliance and the wall is less than 30 mm, or the gap between

the appliance and the hob is less than 50 mm. Otherwise there

is not enough stability. The reinforcing material used must be

heat and moisture resistant.

Notes

■

The work surface in which the appliance is installed must have

a load-bearing capacity of approximately 60 kg.

■

Only check the evenness of the appliance after fitting it in the

installation opening.

Fitting the appliance

1.

Slide the appliance into the cut-out of the work surface from

above.

(Fig. 3a)

.

2.

Insert the appliance evenly in the cut-out. From above, push it

down firmly into the cut-out.

Notes

■

The appliance must be seated securely in the cut-out and

must not move (e.g. during cleaning). If the width of the cut-

out is at the upper end of the tolerance range, secure

battens to the sides of the cut-out, if required.

■

Remove both of the plastic parts from the left and right of

the cover

(picture 3a)

.

3.

Level the appliance in the cupboard. Ensure that the frame for

the appliance plan lays flat on the work surface. Secure the

mounting bracket to the appliance and the base of the

unit

 (fig. 3b)

.

4.

Secure the upper mounting bracket. Holes are provided on the

appliance for securing the angle bracket in place. Secure the

mounting bracket to the top of the appliance and the underside

of the work surface

 (fig. 3c)

.

5.

Connect the fan motor cable with the fan. The socket can be

found on the front side of the fan near the base of the

housing.

 (fig. 4a)

.

6.

Screw the fan housing to the appliance above the opening.

 (fig. 4b)

.

Note:

The fan housing can alternatively be fitted to the rear of

the appliance.

To do this, unscrew the cover panel on the rear of the

appliance and fit it to the front of the appliance.

The fan motor cable must also be routed through the rear of

the appliance.

7.

Secure the control unit to the appliance next to the fan

housing

(fig. 5a)

.

Alternatively, the control unit can be secured on the other side

of the fan motor on the unit wall.

Caution!

Penetrating moisture may result in an electric shock. Do not

secure the control unit to the base of the fitted unit.

8.

Connect the connecting cable

(fig. 5b)

. Firmly insert the control

cable from the control unit into the appliance. The plug must

snap into place. Connect the control unit to the mains and

check that it works correctly. If the appliance does not work:

Check that the connection cable is positioned correctly.

Removing the appliance

1.

Disconnect the appliance from the power supply.

2.

Loosen the screw connections with the unit.

3.

Unscrew the attachment parts of the appliance.

4.

Push out the appliance from below.

Caution!

Danger to the appliance. Do not lift up the appliance from

above.

fr

Þ

 Notice de montage

:

Précautions de sécurité importantes

Lire attentivement ce manuel. Ce n'est qu'alors que vous

pourrez utiliser votre appareil correctement et en toute sécurité.

Conserver la notice d'utilisation et de montage pour un usage

ultérieur ou pour le propriétaire suivant.

La sécurité de l’appareil à l’usage est garantie s’il a été encastré

conformément à la notice de montage. Le monteur est

responsable du fonctionnement correct sur le lieu où l'appareil

est installé.

La largeur de la hotte aspirante doit équivaloir à celle de la table

de cuisson.

L’installation doit avoir lieu en respectant les prescriptions

actuellement en vigueur dans le bâtiment, ainsi que les

prescriptions publiées par les compagnies distributrices

d’électricité et de gaz.

Danger de mort !

Il y a risque d'intoxication par réaspiration des gaz de

combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation

de l'air et d'un foyer à combustion alimenté en air ambiant,

veillez impérativement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambiant (par exemple

appareils de chauffage, au gaz, au bois, au fioul ou au charbon,

les chauffe-eau, chauffe-eau accumulateurs) prélèvent l'air de

combustion dans la pièce où ils sont installés et rejettent les gaz

de fumée à l'extérieur par le biais d'un système spécifique

(cheminée par exemple).

Lorsque la hotte aspirante est en marche, elle prélève de l'air

dans la cuisine et dans les pièces voisines ; si l'apport d'air frais

est trop faible, une dépression se forme. Des gaz toxiques

provenant de la cheminée ou du conduit d'évacuation sont

réaspirés dans les pièces d'habitation.

■

Il faut donc toujours s'assurer que l'apport d'air frais est

suffisant

■

La présence d'une ventouse télescopique d'apport et

d'évacuation d'air ne suffit pas à assurer le respect de la

valeur limite.

Le fonctionnement sûr de l'appareil n'est possible que si la

dépression dans la pièce où est installé le foyer ne dépasse pas

4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non

obturables ménagées par ex. dans les portes, fenêtres et en

association avec des ventouses télescopiques d'admission/

évacuation de l'air à travers la maçonnerie ou par d'autres

mesures techniques permettant à l'air d'affluer pour assurer la

combustion.

Demandez toujours conseil au maître ramoneur compétent qui

pourra évaluer l'ensemble du réseau de ventilation de la maison

et vous proposer le moyen le mieux adapté pour l'aération.

Si la hotte aspirante est utilisée exclusivement en mode

recyclage, le fonctionnement est possible sans restrictions.

Danger de mort !

Il y a risque d'intoxication par réaspiration des gaz de

combustion. Lors de l'installation d'une ventilation avec un foyer

relié à une cheminée, l'alimentation électrique de la hotte doit

être munie d'un circuit de sécurité approprié.

Risque d'incendie !

■

Lors du fonctionnement simultané de plusieurs foyers gaz il y

a une forte production de chaleur. La hotte peut être

endommagée ou prendre feu. La hotte doit uniquement être

combinée avec des foyers gaz qui ne dépassent pas une

puissance totale maximale de 12,4 kW.

Risque d'incendie !

■

Les dépôts de graisse dans le filtre à graisse peuvent

s'enflammer. Les distances de sécurité indiquées doivent être

respectées, afin d'éviter une accumulation de chaleur. Veuillez

respecter les indications relatives à votre appareil de cuisson.

Si votre table de cuisson combine des foyers gaz et

électrique, l'écart maximal s’applique.

Il est permis de monter l'appareil avec un seul coté

directement à côté d'un meuble haut ou près d'un mur haut.

La distance vers la paroi ou le meuble haut doit être d'au

moins 50 mm.

Risque de blessure !

■

Des pièces à l'intérieur de l'appareil peuvent présenter des

arêtes vives. Porter des gants de protection.

Risque de blessure !

■

L'appareil est lourd. 2 personnes sont nécessaires pour

déplacer l'appareil. Utiliser exclusivement des moyens

appropriés.

Risque de choc électrique !

Des pièces à l'intérieur de l'appareil peuvent présenter des

arêtes vives. Il y a risque d'endommagement du câble

d'alimentation. Pendant l’installation, veiller à ne pas plier ni

coincer le câble d’alimentation.

Risque d'asphyxie !

Le matériel d'emballage est dangereux pour les enfants. Ne

permettez jamais aux enfants de jouer avec les matériaux

d’emballage.

Risque de basculement !

Cet appareil est très étroit et peut facilement basculer. Ne pas

déposer l'appareil debout sur le sol. Poser l'appareil à plat sur le

sol.

Consignes générales

Mode Évacuation de l’air

Remarque :

L’air sortant ne doit pénétrer ni dans une cheminée

en service destinée à évacuer la fumée ou des gaz brûlés, ni

dans une gaine servant à aérer les locaux où sont installés des

foyers à combustion.

■

Si l’air sortant circule par une cheminée non en service

destinée à évacuer la fumée ou des gaz brûlés, il faudra vous

procurer l’accord du ramoneur compétent dans votre quartier.

■

Si l’air sortant traverse la paroi extérieure, il faudrait utiliser

une ventouse télescopique.

Conduit d'évacuation

Remarque :

Le fabricant de l'appareil décline toute garantie

pour les problèmes de fonctionnement liés à la tuyauterie.

■

L'appareil atteint un rendement d'autant meilleur que le tuyau

d'évacuation est court et droit et que son diamètre est grand.

■

Si les tuyaux d'évacuation sont longs, présentent de

nombreux coudes ou ont un diamètre inférieur à 150 mm, la

puissance maximale d'aspiration ne sera pas atteinte et le

ventilateur fera plus de bruit.

■

Les tuyaux rigides ou souples constituant le conduit

d'évacuation doivent être fabriqués dans un matériau non

inflammable.

Conduits de section ronde

Nous recommandons un diamètre intérieur de 150 mm, mais

d'au moins 120 mm.

Conduits plats

La section intérieure doit être équivalente au diamètre des

conduits ronds.

Ø 150 mm environ 177 cm

2

Ø 120 mm environ 113 cm

2

■

Les conduits plats ne doivent pas présenter aucun coude

prononcé.

■

Si des tuyaux de plusieurs diamètres sont utilisés, il faut

prévoir du ruban adhésif à étancher.

Table de cuisson gaz

L'appareil peut être utilisé associé à une table de cuisson gaz.

Attention !

La table de cuisson gaz ne doit pas dépasser les valeurs

suivantes :

■

Puissance totale maximale : 12,4 kW

■

Puissance maximale brûleur individuel : 5 kW

■

Au maximum 5 brûleurs individuels

Branchement électrique

:

Risque de choc électrique !

Des pièces à l'intérieur de l'appareil peuvent présenter des

arêtes vives. Il y a risque d'endommagement du câble

d'alimentation. Pendant l’installation, veiller à ne pas plier ni

coincer le câble d’alimentation.

Avant de raccorder l'appareil, vérifier l'installation domestique.

Veiller à ce que la protection de l'installation domestique soit

appropriée. La tension et la fréquence de l'appareil doivent

correspondre à l'installation électrique (voir la plaque

signalétique).

L'appareil répond à la classe de protection I et doit uniquement

être utilisé avec une prise de terre.

Un sectionneur omnipolaire avec un interstice d'ouverture de

contact d'au moins 3 mm doit être présent dans l'installation.

Celui-ci doit encore être accessible après l'encastrement.

Seul un électricien agréé est habilité à installer ou à remplacer

le cordon de raccordement, en respectant les prescriptions en

vigueur.

Si le câble de raccordement secteur de cet appareil est

endommagé il doit être remplacé par un câble de raccordement

spécial qui est en vente auprès du fabricant ou de son service

après-vente.

Cotes de l'appareil (fig. 1)

Préparation du meuble (fig. 2)

Le meuble d'encastrement doit résister à des températures

jusqu'à 90°C. La stabilité du meuble d'encastrement doit aussi

être garantie après les travaux de découpe.

Confectionner la découple conformément au croquis

d'installation. L'angle du chant de la découpe par rapport au

plan de travail doit être de 90°.

Enlever les copeaux après les travaux de découpe. Sceller les

chants de la découpe de façon thermostable.

Respecter une distance minimale de 10 mm entre le dessous

de l'appareil et les éléments du meuble.

Le plan de travail doit être renforcé si l'âme entre l'appareil et le

mur est inférieure à 30 mm ou si l'âme entre l'appareil et la table

de cuisson est inférieure à 50 mm. Sinon une stabilité suffisante

n'est pas garantie. Le matériau de renforcement utilisé doit être

résistant à la chaleur et à l'humidité.

Remarques

■

Le plan de travail dans lequel l'appareil est encastré doit avoir

une capacité de charge d'env. 60 kg.

■

Vérifier la planéité de l'appareil seulement après l'installation

dans l'ouverture d'encastrement.

Pose de l'appareil

1.

Glisser l'appareil par le haut dans la découpe du plan de

travail.

(Fig. 3a)

.

2.

Introduire l'appareil uniformément dans la découpe. L'appuyer

fermement d'en haut dans la découpe.

Remarques

■

L'appareil doit se trouver correctement dans la découpe et

ne doit pas se décaler (par ex. lors du nettoyage). Si la

largeur de la découpe se situe à la limite de tolérance

supérieure, fixer si nécessaire des baguettes sur le côté

dans la découpe.

■

Enlever les deux pièces en plastique à gauche et à droite

du recouvrement

(fig. 3a)

.

3.

Aligner l'appareil dans le meuble. Veiller à ce que le cadre de

l'appareil repose à plat sur le plan de travail. Fixer les équerres

sur l'appareil et sur le fond du meuble

 (fig. 3b)

.

4.

Fixer les équerres de fixation supérieures. L'appareil possède

des perçages pour fixer les équerres. Fixer les équerres en

haut de l'appareil et sur le dessous du plan de travail

 (fig. 3c)

.

5.

Relier le câble pour le moteur du ventilateur au ventilateur. La

prise se trouve sur le côté frontal du ventilateur, près du fond

du corps.

 (Fig. 4a)

.

6.

Visser le corps du ventilateur sur l'appareil par l'évidement.

 (Fig. 4b)

.

Remarque :

Le corps du ventilateur peut aussi être monté sur

la face arrière de l'appareil.

Pour cela, dévisser le volet de recouvrement à l'arrière de

l'appareil et le monter sur le devant de l'appareil.

Le câble du moteur du ventilateur doit alors également être

passé par l'arrière de l'appareil.

7.

Fixer l'unité de commande sur l'appareil à côté du corps du

ventilateur

(fig. 5a)

.

L'unité de commande peut aussi être fixée de l'autre côté du

moteur du ventilateur et sur la paroi du meuble.

Attention !

De l'humidité qui pénètre peut occasionner un choc électrique.

Ne pas fixer l'unité de commande au fond du meuble

d'encastrement.

8.

Brancher les câbles de raccordement

(fig. 5b)

. Connecter

fermement les câbles de commande de l'unité de commande

vers l'appareil. Les fiches doivent s'encliqueter. Connecter

l'unité de commande au secteur et contrôler le fonctionnement.

Si l'appareil ne fonctionne pas : Vérifier la fixation correcte des

câbles de raccordement !

Dépose de l'appareil

1.

Mettre l'appareil hors tension.

2.

Desserrer les vissages au meuble.

3.

Dévisser les pièces de montage de l'appareil.

4.

Faire sortir l'appareil en le poussant par le bas.

Attention !

Risque de détérioration de l'appareil ! Ne pas extraire l'appareil

par le haut en faisant levier.

nl

é

 Installatievoorschrift

:

Belangrijke veiligheidsvoorschriften

Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kunt

u uw apparaat goed en veilig bedienen. Bewaar de

gebruiksaanwijzing voor later gebruik of om door te geven aan

een volgende eigenaar.

De veiligheid is alleen gewaarborgd bij een deskundige

montage volgens de montagehandleiding. De installateur is

verantwoordelijk voor een goede werking op de plaats van

opstelling.

De breedte van de afzuigkap moet minstens overeenkomen met

de breedte van het kooktoestel.

Bij de installatie moeten de actuele geldige bouwvoorschriften

en de voorschriften van de plaatselijke stroom- en

gasleverancier in acht worden genomen.

Levensgevaar!

Teruggezogen verbrandingsgassen kunnen leiden tot

vergiftiging.

Altijd voor voldoende luchttoevoer zorgen, wanneer de

luchtafvoer plaatsvindt in een ruimte met een vuurbron die

gebruikmaakt van de aanwezige lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv.

apparaten die op gas, olie, hout of kolen worden gestookt,

geisers, warmwatertoestellen) trekken de verbrandingslucht uit

de opstellingsruimte en voeren de gassen via een afvoer (bijv.

schoorsteen) af naar buiten.

In combinatie met een ingeschakelde afzuigkap wordt aan de

keuken en aan de ruimtes ernaast lucht onttrokken - zonder

voldoende luchttoevoer ontstaat er een onderdruk. Giftige

gassen uit de schoorsteen of het afvoerkanaal worden

teruggezogen in de woonruimte.

■

Zorg daarom altijd voor voldoende ventilatie.

■

Een ventilatiekast in de muur alleen is niet voldoende om aan

de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wanneer

de onderdruk in de ruimte waarin de vuurbron zich bevindt niet

groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer

de voor de verbranding benodigde lucht door niet afsluitbare

openingen, bijv. in deuren, ramen, in combinatie met een

ventilatiekast in de muur of andere technische voorzieningen,

kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uw huis zorgt voor de

schoorsteenreiniging. Dit bedrijf is in staat het totale

ventilatiesysteem van uw huis te beoordelen en kan een voorstel

doen voor passende maatregelen op het gebied van de

luchttoevoer.

Indien de afzuiging alleen met recirculatie wordt gebruikt, is een

onbeperkt gebruik mogelijk.

Levensgevaar!

Teruggezogen verbrandingsgassen kunnen leiden tot

vergiftiging. Bij de installatie van een ventilatie met een

afvoergebonden vuurbron moet de stroomtoevoer van de kap

voorzien worden van een geschikte veiligheidsschakeling.

Brandgevaar!

■

Bij gelijktijdig gebruik van meerdere gas-kookzones ontwikkelt

zich veel warmte. Het ventilatieapparaat kan beschadigd of in

brand raken. Het ventilatieapparaat mag alleen met gas-

kookzones worden gecombineerd die het totale vermogen

van 12,4 kW niet overschrijden.

Brandgevaar!

■

De vetafzettingen in het vetfilter kunnen ontbranden. De

voorgeschreven veiligheidsafstanden dienen te worden

aangehouden om warmteophoping te voorkomen. Neem de

instructies van uw kooktoestel in acht. Wanneer gas- en

elektrische kooktoestellen samen worden gebruikt, geldt de

grootst aangegeven afstand.

Het apparaat mag slechts met één zijde direct naast een kast

of tegen een wand worden geïnstalleerd. De afstand tot de

muur of de kast moet minstens 50 mm bedragen.

Risico van letsel!

■

Bepaalde onderdelen in het toestel kunnen scherpe randen

hebben. Veiligheidshandschoenen dragen.

Risico van letsel!

■

Het toestel is zwaar. Er zijn twee personen nodig om het

apparaat te bewegen. Alleen geschikte hulpmiddelen

gebruiken.

Gevaar van een elektrische schok!

Bepaalde onderdelen in het toestel kunnen scherpe randen

hebben. Hierdoor kan de aansluitkabel beschadigd raken.

Aansluitkabel niet knikken of afklemmen bij de installatie.

Verstikkingsgevaar!

Verpakkingsmateriaal is gevaarlijk voor kinderen. Kinderen nooit

met verpakkingsmateriaal laten spelen.

Kantelgevaar!

Het apparaat is zeer smal en kan gemakkelijk omkantelen.

Apparaat niet rechtop op de bodem plaatsen. Apparaat vlak op

de bodem leggen.

Algemene aanwijzingen

Gebruik met afvoerlucht

Aanwijzing:

De afvoerlucht mag niet worden afgevoerd via een

in gebruik zijnde rook- of gasafvoer, noch via een schacht die

dient voor de ontluchting van ruimtes met vuurbronnen.

■

Komt de afvoerlucht terecht in een rook- of gasafvoer die niet

in gebruik is, dan dient u een vakbekwame schoorsteenveger

te raadplegen.

■

Wordt de afvoerlucht door de buitenmuur geleid, dan raden

wij u aan een telescoop-muurkast te gebruiken.

Luchtafvoer

Aanwijzing:

Voor klachten die te wijten zijn aan de behuizing

staat de fabrikant van het apparaat niet garant.

■

U verkrijgt de beste werking van het apparaat door het op een

korte, rechte afvoerbuis met een zo groot mogelijke diameter

aan te sluiten.

■

Bij gebruik van lange, ruwe afvoerbuizen, veel bochten of

buisdiameters die kleiner zijn dan 150 mm, wordt het optimale

luchtafvoervermogen niet behaald en is het ventilatiegeluid

harder.

■

De buizen of de slangen die voor de luchtafvoer worden

gebruikt, dienen van niet brandbaar materiaal te zijn.

Ronde buizen

Wij adviseren een binnendiameter van 150 mm, in elk geval van

minstens 120 mm.

Vierkante buizen

De binnendiameter moet overeenkomen met de diameter van

de ronde buizen.

Ø 150 mm ca. 177 cm

2

Ø 120 mm ca. 113 cm

2

■

Vierkante buizen dienen geen scherpe ombuigingen te

hebben.

■

Gebruik bij een afwijkende buisdiameter een afdichtstrip.

Gas-kookplaat

Het toestel kan in combinatie met een gas-kookplaat worden

gebruikt.

Attentie!

De gas-kookplaat mag de volgende waarden niet overschrijden:

■

totaal vermogen: 12,4 kW

■

maximaal vermogen van de afzonderlijke branders: 5 kW

■

maximaal 5 afzonderlijke branders

Elektrische aansluiting

:

Gevaar van een elektrische schok!

Bepaalde onderdelen in het toestel kunnen scherpe randen

hebben. Hierdoor kan de aansluitkabel beschadigd raken.

Aansluitkabel niet knikken of afklemmen bij de installatie.

Voor de aansluiting van het apparaat de huisinstallatie

controleren. Zorg ervoor dat huisinstallatie goed beveiligd is.

Spanning en frequentie van het apparaat dienen met de

elektrische installatie overeen te stemmen (zie het typeplaatje).

Het apparaat voldoet aan beschermingsklasse I en mag

uitsluitend met randaarde-aansluiting worden gebruikt.

De installatie dient te beschikken over een schakelaar met een

contactopening van minstens 3 mm. Deze dient na de inbouw

nog toegankelijk te zijn.

Het verleggen of vervangen van de aansluitleiding mag alleen

door een elektrotechnicus, met inachtneming van de geldende

voorschriften, worden uitgevoerd.

Wanneer de hoofdleiding van dit apparaat beschadigd wordt,

dient deze door een speciale aansluitleiding vervangen te

worden, die verkrijgbaar is bij de producent of diens

klantenservice.

Afmetingen van het apparaat (Afbeelding 1)

Meubel voorbereiden - (Afbeelding 2)

het inbouwmeubel moet tot 90 °C temperatuurbestendig zijn.

De stabiliteit van het inbouwmeubel moet ook na de

uitsnijdingswerkzaamheden gewaarborgd zijn.

De uitsnijding maken volgens het inbouwschema. Ten opzichte

van het werkblad dient de hoek van het snijvlak 90° te zijn.

Na uitsnijdingswerkzaamheden de spanen verwijderen.

Snijvlakken voorzien van een hittebestendige beschermlaag.

Vanaf de onderkant van het apparaat tot de meubeldelen een

minimale afstand van 10 mm aanhouden.

Het werkblad moet versterkt worden wanneer het

verbindingsstuk tussen het toestel en de wand minder dan 30

mm of het verbindingsstuk tussen het toestel en de kookplaat

minder dan 50 mm bedraagt. Anders kan de stabiliteit

onvoldoende zijn. Het gebruikte versterkingsmateriaal moet

hitte- en vochtbestendig zijn.

Aanwijzingen

■

Het draagvermogen van het werkblad waarin het toestel wordt

ingebouwd dient ongeveer 60 kg te zijn.

■

De vlakheid van het toestel pas controleren na installatie in de

inbouwopening.

Het apparaat inbouwen

1.

Apparaat van boven in de uitsnijding van het werkblad

schuiven.

(Afbeelding 3a)

.

2.

Het apparaat gelijkmatig in de opening plaatsen. Druk het er

van bovenaf stevig in.

Aanwijzingen

■

Het apparaat moet goed vastzitten in de opening en mag

niet verschuiven (bijv. tijdens de reiniging). Wanneer de

breedte van de opening bij de bovenste tolerantiegrens ligt,

zo nodig lijsten aan de zijkant aanbrengen.

■

De beide stukjes van kunststof aan de linker- en rechterkant

van de afdekking verwijderen

(Afbeelding 3a)

.

3.

Toestel in de kast in lijn brengen. Let erop dat de omlijsting van

het toestel vlak op het werkblad ligt. De bevestigingshoek aan

het toestel en aan de bodem van het meubel

bevestigen

 (Afbeelding 3b)

.

4.

Bovenste bevestigingshoek vastzetten. Het toestel is voorzien

van gaten ter bevestiging van de haak. De bevestigingshoek

boven aan het toestel en aan de onderkant van het werkblad

bevestigen

 (Afbeelding 3c)

.

5.

Kabel voor de ventilatormotor verbinden met de ventilator. De

bus bevindt zich aan de voorkant van de ventilator bij de

bodem van de behuizing.

 (Afbeelding 4a)

.

6.

Ventilatorbehuizing via de uitsparing op het toestel schroeven.

 (Afbeelding 4b)

.

Aanwijzing:

De ventilatorbehuizing kan ook aan de achterkant

van het apparaat worden gemonteerd.

Schroef hiervoor de afdekklep aan de achterkant van het

apparaat af en monteer deze aan de voorkant.

De kabel van de ventilatormotor moet hierbij ook door de

achterkant van het apparaat worden geleid.

7.

Regeleenheid naast de ventilatorbehuizing aan het toestel

bevestigen

(Afbeelding 5a)

.

De regeleenheid kan ook aan de andere kant van de

ventilatormotor en aan de meubelwand worden bevestigd.

Attentie!

Binnendringend vocht kan een schok veroorzaken.

Regeleenheid niet bevestigen op de bodem van het

inbouwmeubel.

8.

Verbindingskabel aansluiten

(Afbeelding 5b)

. De hoofdkabel

van de regeleenheid van het toestel goed vastzetten. De

stekkers dienen te vergrendelen. De regeleenheid op het net

aansluiten en de werking controleren. Werkt het toestel niet,

controleer dan of de verbindingskabel goed bevestigd is!

Toestel demonteren

1.

Toestel stroomloos.

2.

Schroeven van het meubel losdraaien.

3.

Aanbouwdelen van het toestel afschroeven.

4.

Toestel van onderuit naar buiten drukken.

Attentie!

Schade aan het toestel! Toestel er niet van bovenaf uittillen.

es

Û

 Instrucciones de montaje

:

Indicaciones de seguridad importantes

Leer con atención las siguientes instrucciones. Solo así se

puede manejar el aparato de forma correcta y segura.

Conservar las instrucciones de uso y montaje para utilizarlas

más adelante o para posibles futuros compradores.

Solamente un montaje profesional conforme a las instrucciones

de montaje puede garantizar un uso seguro del aparato. El

instalador es responsable del funcionamiento perfecto en el

lugar de instalación.

La anchura de la campana extractora debe corresponder por lo

menos a la anchura de la zona de cocción.

Para la instalación deben observarse las prescripciones

técnicas válidas en cada momento y los reglamentos de las

compañías locales suministradoras de electricidad y gas.

¡Peligro mortal!

Los gases de combustión que se vuelven a aspirar pueden

ocasionar intoxicaciones.

Garantice una entrada de aire suficiente si el aparato se emplea

en modo de funcionamiento en salida de aire al exterior junto

con un equipo calefactor dependiente del aire del recinto de

instalación.

Los equipos calefactores que dependen del aire del recinto de

instalación (p. ej., calefactores de gas, aceite, madera o carbón,

calentadores de salida libre, calentadores de agua) adquieren

aire de combustión del recinto de instalación y evacuan los

gases de escape al exterior a través de un sistema extractor (p.

ej., una chimenea).

En combinación con una campana extractora conectada se

extrae aire de la cocina y de las habitaciones próximas; sin una

entrada de aire suficiente se genera una depresión. Los gases

venenosos procedentes de la chimenea o del hueco de

ventilación se vuelven a aspirar en las habitaciones.

■

Por tanto, asegurarse de que siempre haya una entrada de

aire suficiente.

■

Un pasamuros de entrada/salida de aire no es garantía por sí

solo del cumplimiento del valor límite.

A fin de garantizar un funcionamiento seguro, la depresión en el

recinto de instalación de los equipos calefactores no debe

superar 4 Pa (0,04 mbar). Esto se consigue si, mediante

aberturas que no se pueden cerrar, p. ej., en puertas, ventanas,

en combinación con un pasamuros de entrada/salida de aire o

mediante otras medidas técnicas, se puede hacer recircular el

aire necesario para la combustión.

Pedir siempre asesoramiento al técnico competente de su

región, que estará en condiciones de evaluar todo el sistema de

ventilación de su hogar y recomendarle las medidas adecuadas

en materia de ventilación.

Si la campana extractora se utiliza exclusivamente en

funcionamiento en recirculación, no hay limitaciones para el

funcionamiento.

¡Peligro mortal!

Los gases de combustión que se vuelven a aspirar pueden

ocasionar intoxicaciones. Al instalar una ventilación con una

placa de cocción con campana extractora, la conducción

eléctrica de la campana debe estar provista de los fusibles

apropiados.

¡Peligro de incendio!

■

Cuando se usan simultáneamente varios fogones de gas se

genera mucho calor. El aparato de ventilación puede dañarse

o incendiarse. El aparato de ventilación solo puede

combinarse con fogones de gas que no superen una

potencia total máxima de 12,4 kW.

¡Peligro de incendio!

■

Los depósitos de grasa del filtro de grasas pueden

prenderse. Hay que respetar las distancias de seguridad

prescritas para evitar una condensación del calor. Se deben

tener en cuenta las indicaciones del recipiente de cocción. Si

se utilizan conjuntamente zonas de cocción de gas y

eléctricas, rige la distancia indicada más grande.

Solo un lado del aparato debe instalarse directamente junto al

armario o pared. La distancia respecto a la pared o al armario

en alto debe ser por lo menos de 50 mm.

¡Peligro de lesiones!

■

Las piezas internas del aparato pueden tener bordes afilados.

Usar guantes protectores.

¡Peligro de lesiones!

■

El aparato es pesado. Para mover el aparato se necesitan

2 personas. Utilizar únicamente los medios auxiliares

apropiados.

¡Peligro de descarga eléctrica!

Las piezas internas del aparato pueden tener bordes afilados. El

cable de conexión podría resultar dañado. No doblar ni

aprisionar el cable de conexión durante la instalación.

¡Peligro de asfixia!

El material de embalaje es peligroso para los niños. No dejar

que los niños jueguen con el material de embalaje.

¡Riesgo de vuelco!

El aparato es muy estrecho y puede volcar fácilmente. No

depositar el aparato de pie, sino plano, en el suelo.

Consejos y advertencias generales

Funcionamiento en salida de aire al exterior

Nota:

La salida de aire no debe transmitirse ni a una chimenea

de humos o gases de escape en servicio ni a un hueco que

sirva como ventilación de los recintos de instalación de equipos

calefactores.

■

Si la salida de aire se va a evacuar en una chimenea de

humos o gases de escape que no está en servicio, será

necesario contar previamente con la aprobación

correspondiente del técnico competente de la zona.

■

Si la salida de aire se evacua mediante la pared exterior, se

deberá utilizar un pasamuros telescópico.

Conducto de evacuación del aire

Nota:

La garantía del fabricante del aparato no cubre las

reclamaciones que se atribuyan al segmento de conductos.

■

El aparato alcanza su potencia óptima con un conducto de

salida de aire rectilíneo y corto y con un diámetro grande de

conducto en la medida de lo posible.

■

Con conductos de salida de aire largos y rugosos, muchos

codos de tubo o diámetros de tubo de un tamaño inferior a

150 mm no se consigue la capacidad de aspiración óptima y

los ruidos del ventilador serán mayores.

■

Los tubos o mangueras para el tendido del conducto de

salida del aire deben estar fabricados con material ignífugo.

Conductos cilíndricos

Se recomienda un diámetro interior de 150 mm; el diámetro

mínimo es de 120 mm en todo caso.

Conductos planos

La sección interior debe corresponder al diámetro de los

conductos cilíndricos.

Ø 150 mm aprox. 177 cm

2

Ø 120 mm aprox. 113 cm

2

■

Los conductos planos no deben presentar desvíos

pronunciados.

■

Si los diámetros de conducto difieren de lo anteriormente

mencionado, utilizar tiras obturadoras.

Placa de cocción de gas

El aparato puede utilizarse en combinación con una placa de

cocción de gas.

¡Atención!

La placa de cocción de gas no puede superar los siguientes

valores:

■

Potencia máxima total: 12,4 kW

■

Potencia máxima de cada quemador individual: 5 kW

■

Máximo 5 quemadores individuales

Conexión eléctrica

:

¡Peligro de descarga eléctrica!

Las piezas internas del aparato pueden tener bordes afilados. El

cable de conexión podría resultar dañado. No doblar ni

aprisionar el cable de conexión durante la instalación.

Comprobar la instalación doméstica antes de conectar el

aparato. Verificar que la instalación doméstica dispone de los

fusibles apropiados. La tensión y la frecuencia del aparato

deben coincidir con la instalación eléctrica del aparato (ver

placa de características).

El aparato pertenece a la clase de protección I y solo puede

utilizarse conectado a una conexión con conductor de toma a

tierra.

Para la instalación se necesita un dispositivo de separación

omnipolar con una abertura de contacto de como mínimo 3

mm. Este conector debe quedar accesible una vez finalizado el

montaje.

La colocación o la sustitución del cable de conexión solo puede

llevarla a cabo un técnico electricista observando las normas

pertinentes.

Si el cable de conexión a la red de este aparato resulta dañado,

debe sustituirse por un cable de conexión especial, que puede

adquirirse en el fabricante o su servicio de asistencia técnica.

Dimensiones del aparato (figura 1)

Preparar los muebles (figura 2)

El mueble empotrado debe resistir una temperatura de hasta

90 °C. La estabilidad del mueble empotrado debe quedar

garantizada tras el trabajo de corte.

Realizar el corte según el esquema de montaje. El ángulo de la

superficie de corte hasta la encimera debe ser de 90°.

Retirar las virutas después de los trabajos de corte. Sellar las

superficies de corte con material resistente al calor.

Tener en cuenta la distancia mínima de 10 mm entre la parte

inferior del aparato y el mueble.

La encimera debe reforzarse cuando el travesaño entre el

aparato y la pared sea menor de 30 mm o el travesaño entre el

aparato y la placa de cocción sea menor de 50 mm. De lo

contrario, no tendrá suficiente estabilidad. El material de

refuerzo utilizado debe ser resistente al calor y a la humedad.

Notas

■

La encimera en la que se vaya a montar el aparato debe tener

una capacidad de carga de 60 kg aproximadamente.

■

Comprobar la planitud del aparato una vez instalado en la

abertura de montaje.

Instalar el aparato

1.

Introducir el aparato desde arriba en el hueco de la

encimera

(figura 3a)

.

2.

Introducir el aparato alineado en el hueco. Presionar

firmemente en el hueco desde arriba.

Notas

■

El aparato debe asentar bien en el hueco y no puede

desplazarse (p. ej., para limpiarlo). Para anchos en el límite

superior de tolerancia fijar, en caso necesario, listones en

los laterales del hueco.

■

Retirar las piezas de plástico de la cubierta en el lado

derecho e izquierdo

(fig. 3a)

.

3.

Nivelar el aparato en el mueble. Observar que el marco del

aparato quede plano sobre la encimera. Fijar las escuadras de

fijación al aparato y al fondo del mueble

 (figura 3b)

.

4.

Fijar las escuadras de fijación superiores. El aparato cuenta

con orificios para fijar las escuadras. Fijar las escuadras de

fijación a la parte superior del aparato y a la parte inferior de

la encimera

 (figura 3c)

.

5.

Unir el cable del motor del ventilador al ventilador. La ranura

se encuentra en la parte frontal del ventilador, cerca de la base

de la carcasa.

 (figura 4a)

.

6.

Atornillar la carcasa del ventilador al aparato a través del

hueco.

 (Figura 4b)

.

Nota:

También puede montarse en la parte trasera del

aparato.

Para ello, desatornillar la tapa de la parte trasera del aparato y

montarla en la parte delantera del mismo.

Asimismo, el cable del motor del ventilador debe tenderse por

la parte trasera del aparato.

7.

Fijar la unidad de mando, situada al lado de la carcasa de

ventilación, al aparato

(figura 5a)

.

Otra opción es fijar la unidad de mando al otro lado del motor

del ventilador y a la pared del mueble.

¡Atención!

Si penetra humedad, eso puede causar una descarga

eléctrica. No fijar la unidad de mando en el suelo del mueble

empotrado.

8.

Conectar el cable

(figura 5b)

. Insertar firmemente el cable de

mando desde la unidad de mando hasta el aparato. Los

enchufes tienen que encajar. Conectar la unidad de mando a

la red y comprobar si funciona. Si el aparato no funciona,

comprobar si el cable está fijado correctamente.

Desmontar el aparato

1.

Desconectar el aparato de la corriente.

2.

Soltar las atornilladuras junto con el mueble.

3.

Desatornillar las piezas montadas del aparato.

4.

Extraer el aparato empujando desde abajo.

¡Atención!

Daños en el aparatoNo hacer palanca con el aparato desde

arriba hacia fuera.

pt

ì

 Instruções de montagem

:

Instruções de segurança importantes

Leia atentamente o presente manual. Só assim poderá utilizar o

seu aparelho de forma segura e correcta. Guarde as instruções

de utilização e montagem para consultas futuras ou para

futuros utilizadores.

Só com uma montagem especializada e em conformidade com

as instruções de montagem, pode ser garantida a segurança

durante a utilização. O instalador é responsável pelo

funcionamento correto no local de montagem.

A largura do exaustor tem de, no mínimo, corresponder à

largura da placa de cozinhar.

Na sua instalação têm de ser respeitadas as normas de

construção em vigor, bem como as normas das entidades

locais distribuidoras de electricidade e de gás.

Perigo de vida!

Os gases de combustão aspirados podem levar a intoxicação.

Certifique-se de que há sempre reposição de ar fresco

suficiente quando o aparelho é utilizado no modo de exaustão

em conjunto com equipamentos de aquecimento que

consomem o ar ambiente.

Os equipamentos de aquecimento que consomem o ar

ambiente (p. ex. sistemas de aquecimento a gás, óleo, lenha ou

carvão, esquentadores, cilindros) utilizam para a combustão o

ar do local de montagem e transportam os gases de

combustão para o exterior através de um sistema de exaustão

(p. ex. uma chaminé).

Quando o exaustor está ligado, retira o ar ambiente à cozinha e

aos espaços adjacentes - sem ar suficiente é criada uma

pressão negativa. Os gases tóxicos da chaminé ou da conduta

de extração voltam a ser aspirados para os espaços de

habitação.

■

Por isso, tem que existir sempre a reposição de ar fresco

suficiente no local da instalação.

■

Uma caixa de entrada/exaustão de ar, só por si, não garante

a manutenção do valor limite.

O funcionamento sem perigos só é possível se a pressão

negativa no local da instalação do fogão não ultrapassar os 4

Pa (0,04 mbar). Isto pode ser conseguido se o ar necessário

para a combustão puder ser reposto através de aberturas que

não fechem (p. ex. portas, janelas), em ligação com uma caixa

de entrada/exaustão de ar, que permitam uma circulação de ar

suficiente para a combustão.

Consulte sempre a entidade responsável para avaliar a

interligação da ventilação de toda a casa e sugerir as medidas

adequadas de ventilação.

Se o exaustor funcionar exclusivamente em circulação de ar,

não existe qualquer limitação na sua utilização.

Perigo de vida!

Os gases de combustão aspirados podem levar a intoxicação.

No caso de instalação de um ventilador com saída para

chaminé, é necessário prever um circuito de segurança na

alimentação de corrente da cobertura de exaustão.

Perigo de incêndio!!

■

Quando são utilizados vários bicos a gás em simultâneo, é

produzido grande calor. O equipamento de ventilação pode

ser danificado ou incendiar-se. O equipamento de ventilação

só pode ser combinado com zonas de cozinhar a gás que

não excedam uma potência total máxima de 12,4 kW.

Perigo de incêndio!

■

A gordura acumulada no filtro pode incendiar-se. É

necessário manter as distâncias de segurança indicadas para

evitar uma acumulação de calor. Observe as especificações

sobre a sua placa de cozinhar. No caso de utilização

simultânea de bicos elétricos e a gás, aplica-se a maior

distância indicada.

O aparelho pode ser instalado apenas com uma das faces

diretamente junto a um armário superior ou a uma parede. A

distância mínima em relação à parede ou a um armário

superior deve ser, no mínimo, de 50 mm.

Perigo de ferimentos!

■

Os componentes interiores do aparelho podem ter arestas

vivas. Use luvas de proteção.

Perigo de ferimentos!

■

O aparelho é pesado. São necessárias 2 pessoas para

transportar o aparelho. Utilizar apenas meios auxiliares

apropriados.

Perigo de choque elétrico!

Os componentes interiores do aparelho podem ter arestas

vivas. O cabo de ligação pode ficar danificado. Não dobrar nem

entalar o cabo elétrico durante a instalação.

Perigo de asfixia!

O material de embalagem é perigoso para as crianças. Nunca

deixe as crianças brincarem com o material de embalagem.

Perigo de tombar!

O aparelho é muito estreito e pode tombar facilmente. Não

coloque o aparelho na vertical no chão. Deite o aparelho de

forma plana no chão.

Indicações gerais

Função com exaustão de ar

Nota:

O ar evacuado não pode ser encaminhado por uma

chaminé de exaustão de fumos ou de gases queimados em

funcionamento, nem por uma caixa de ar que sirva de

ventilação de locais com lareiras instaladas.

■

Caso o ar evacuado tenha de ser encaminhado por uma

chaminé de exaustão de fumos ou de gases queimados que

não esteja em funcionamento, é necessária uma autorização

da entidade supervisora da instalação dos aparelhos de

queima.

■

Se o ar evacuado for encaminhado através da parede

exterior, deve ser utilizada uma caixa mural telescópica.

Tubagem de extração

Nota:

O fabricante do aparelho não se responsabiliza por

reclamações que resultem do percurso do tubo.

■

O aparelho oferece um desempenho ideal quando o tubo de

extração é curto e retilíneo, com um diâmetro de grande

dimensão.

■

A utilização de tubos de exaustão longos e rugosos, com

muitas curvas e diâmetro inferior a 150 mm impede um

funcionamento ideal e aumenta os ruídos.

■

Os tubos ou as mangueiras para colocação da tubagem de

extração têm de ser fabricados de material incombustível.

Tubos circulares

Recomendamos um diâmetro interior de 150 mm, no entanto,

nunca inferior a 120 mm.

Canais planos

O diâmetro interno tem de corresponder ao diâmetro dos tubos

circulares.

Ø 150 mm aprox. 177 cm

2

Ø 120 mm aprox. 113 cm

2

■

Os canais planos não devem apresentar desvios acentuados.

■

Em caso de diferentes diâmetros de tubos devem ser

aplicadas tiras de vedação.

Placa de cozinhar a gás

O aparelho pode ser utilizado em conjugação com uma placa

de cozinhar a gás.

Atenção!

A placa de cozinhar a gás não pode exceder os seguintes

valores:

■

Potência máxima total: 12,4 kW

■

Potência máxima total por queimador: 5 kW

■

máximo 5 queimadores

Ligação eléctrica

:

Perigo de choque elétrico!

Os componentes interiores do aparelho podem ter arestas

vivas. O cabo de ligação pode ficar danificado. Não dobrar nem

entalar o cabo elétrico durante a instalação.

Antes de ligar o aparelho, verifique a instalação doméstica.

Tenha em atenção a segurança adequada da instalação da

casa. A tensão e a frequência do aparelho têm de corresponder

à instalação elétrica (ver placa de caraterísticas).

O aparelho corresponde à classe de proteção I e só pode ser

operado se estiver ligado a um condutor de proteção.

Na instalação deverá existir um dispositivo de corte omnipolar

com uma abertura de contacto de, pelo menos, 3 mm. Este tem

de se manter acessível após a montagem.

A instalação ou substituição do cabo de ligação só pode ser

realizada por um eletricista, respeitando as normas aplicáveis.

Se o cabo de ligação à rede for danificado, terá de ser

substituído por um cabo de ligação especial, que pode adquirir

junto do fabricante ou do respetivo serviço de assistência.

Dimensões do aparelho (Fig. 1)

Preparar o móvel (Figura 2)

O móvel para encastrar tem de resistir a temperaturas até 90

°C. A estabilidade do móvel para encastrar tem de estar

igualmente garantida após os trabalhos de recorte.

Efetue o recorte de acordo com o esquema de montagem. O

ângulo da superfície de corte tem de ser de 90° em relação à

banca de trabalho.

Remova as aparas depois dos trabalhos de recorte. Vede as

superfícies de corte de forma a que resistam ao calor.

Respeite a distância mínima de 10 mm entre a parte inferior do

aparelho e os componentes do móvel.

É necessário reforçar a bancada, se a distância entre o

aparelho e a parede for inferior a 30 mm, ou se a distância

entre o aparelho e a placa de cozinhar for inferior a 50 mm.

Caso contrário, não terá estabilidade suficiente. O material de

reforço utilizado deve ser resistente ao calor e à humidade.

Notas

■

A bancada em que o aparelho é encastrado deve dispor de

uma capacidade de suporte de carga de, aprox. 60 kg.

■

Verifique o nivelamento do aparelho na abertura de encastre

apenas após a instalação.

Montar o aparelho

1.

Empurre o aparelho de cima no recorte da bancada de

trabalho.

(Figura 3a)

.

2.

Insira o aparelho uniformemente no nicho. Empurre-o com

firmeza para dentro do nicho, pelo lado de cima.

Notas

■

O aparelho deve ficar bem assente no nicho e não pode

deslocar-se (p. ex., ao limpar). Se a largura do nicho estiver

no limite superior da tolerância, fixe lateralmente réguas no

nicho, se necessário.

■

Remova ambas as peças de plástico, à esquerda e direita

na cobertura

(figura 3a)

.

3.

Alinhe o aparelho no armário. Certifique-se de que o caixilho

do aparelho está devidamente alinhado com a bancada.

Aparafuse a cantoneira de fixação no aparelho e na base do

móvel

 (Figura 3b)

.

4.

Aparafuse a cantoneira de fixação superior. O aparelho possui

furações para aparafusar as cantoneiras de fixação. Aparafuse

as cantoneiras de fixação em cima, no aparelho, e na face

inferior da bancada

 (Figura 3c)

.

5.

Ligue o cabo do motor do ventilador ao ventilador. O conector

encontra-se na face frontal do ventilador, perto da base da

caixa.

 (Figura 4a)

.

6.

Aparafuse a caixa do ventilador ao aparelho, através do

rebaixo.

 (Figura 4b)

.

Nota:

Em alternativa, a caixa do ventilador pode ser montada

na parte de trás do aparelho.

Para o efeito, desaparafuse a tampa de cobertura na parte de

trás do aparelho e monte-a na parte da frente do mesmo.

Nesse caso, o cabo do motor do ventilador deve também ser

conduzido através da parte de trás do aparelho.

7.

Fixe a unidade de comando ao aparelho, junto da caixa do

ventilador

(Figura 5a)

.

A unidade de comando pode ser fixada, em alternativa, no

outro lado do motor do ventilador e na parede do móvel.

Atenção!

A penetração de humidade pode causar choque elétrico. Não

fixe a unidade de comando na base do móvel para encastrar.

8.

Conecte os cabos de ligação

(Figura 5b)

. Encaixe firmemente

os cabos de comando que ligam a unidade de comando ao

aparelho. As fichas têm de encaixar firmemente. Ligue a

unidade de comando à rede e verifique o funcionamento. Se o

aparelho não funcionar: verifique se os cabos estão

corretamente ligados!

Desmontar o aparelho

1.

Desligue o aparelho da corrente.

2.

Desaperte os parafusos de união ao móvel.

3.

Desaparafuse os componentes montados do aparelho.

4.

Pressione por baixo para retirar o aparelho.

Atenção!

Dano do aparelho! Não retire o aparelho por cima.

it

â

 Istruzioni per il montaggio

:

Importanti avvertenze di sicurezza

Leggere attentamente le presenti istruzioni per l'uso. Solo così è

possibile utilizzare l'apparecchio in modo sicuro e corretto.

Custodire con la massima cura le presenti istruzioni per l'uso e il

montaggio in caso di un utilizzo futuro o cessione a terzi.

La sicurezza di utilizzo è garantita solo in caso di installazione

secondo le regole di buona tecnica riportate nelle istruzioni di

montaggio. L'installatore è responsabile del corretto

funzionamento nel luogo di installazione.

La larghezza della cappa di aspirazione deve corrispondere

almeno alla larghezza dei punti di cottura.

Per l’installazione è necessario rispettare le disposizioni in

materia di edilizia attualmente in vigore e le norme del fornitore

locale di elettricità e gas.

Pericolo di morte!

I gas di combustione riaspirati possono causare avvelenamento.

È necessario assicurare sempre un'alimentazione di aria

sufficiente quando l'apparecchio in modalità aspirazione viene

utilizzato contemporaneamente a un focolare dipendente

dall'aria ambiente.

I focolari che dipendono dall'aria ambiente (per es. a gas, olio,

legna o carbone, scaldabagno, caldaie elettriche) ricavano l'aria

per la combustione dalla stanza ed eliminano i gas di scarico

all'esterno attraverso un impianto (per es. camino).

In concomitanza della cappa accesa, dalla cucina e dalle stanze

adiacenti viene sottratta dell'aria: senza un'alimentazione

sufficiente di aria si crea depressione. I gas velenosi dal camino

o dalla cappa di aspirazione vengono riaspirati nelle stanze.

■

Assicurare sempre un'alimentazione di aria sufficiente.

■

Un'apertura nel muro per alimentazione/scarico aria non

garantisce il rispetto del valore limite.

Un esercizio sicuro è possibile solo se la depressione nella

stanza in cui è installato il focolare non supera i 4 Pa (0,04

mbar). Questo è garantito se l'aria necessaria alla combustione

può affluire nella stanza attraverso aperture non fisse, per es.

porte, finestre in combinazione con un canale di adduzione/

scarico aria o altre misure tecniche.

Consultate in ogni caso lo spazzacamino responsabile che è in

grado di giudicare la ventilazione complessiva in casa e

proporre misure adeguate.

Se la cappa è usata solo nella modalità a ricircolo d'aria, il suo

esercizio è possibile senza limitazioni.

Pericolo di morte!

I gas di combustione riaspirati possono causare avvelenamento.

In caso di installazione di un sistema di aspirazione

contemporaneamente a un focolare collegato al camino

l'alimentazione della cappa deve essere provvista di un

adeguato comando di sicurezza.

Pericolo di incendio!

■

Quando sono in funzione contemporaneamente più zone di

cottura a gas si sviluppa molto calore. Il dispositivo di

aspirazione può danneggiarsi o incendiarsi. Utilizzare il

dispositivo di aspirazione solo in combinazione con zone di

cottura a gas che non superano i 12,4 kW di potenza

complessiva.

Pericolo di incendio!

■

I depositi di grasso presenti nel filtro per grassi possono

incendiarsi. Le distanze di sicurezza prescritte devono essere

mantenute per evitare un accumulo di calore. Attenersi alle

indicazioni relative al proprio piano di cottura. Se vengono

installati punti di cottura a gas ed elettrici insieme, è

necessario rispettare la distanza massima indicata.

L’apparecchio deve essere installato solo su un lato

direttamente a fianco di un armadio alto o una parete. La

distanza dalla parete o da un armadio alto deve essere di

almeno 50 mm.

Pericolo di lesioni!

■

Alcuni componenti all'interno dell'apparecchio possono

essere affilati. Indossare guanti protettivi.

Pericolo di lesioni!

■

L'apparecchio è pesante. Per spostarlo occorrono 2 persone.

Utilizzare esclusivamente ausili adeguati.

Pericolo di scossa elettrica!

Alcuni componenti all'interno dell'apparecchio possono essere

affilati. Potrebbe venire danneggiato il cavo di collegamento.

Durante l’installazione, fare attenzione a non piegare o serrare il

cavo di collegamento.

Pericolo di soffocamento!

Il materiale d'imballaggio è pericoloso per i bambini. Non

lasciare mai che i bambini giochino con il materiale di

imballaggio.

Pericolo di ribaltamento!

L'apparecchio è molto sottile e può ribaltarsi facilmente. Non

posizionare l'apparecchio verticalmente sul pavimento. Adagiare

l'apparecchio sul pavimento in posizione orizzontale.

Indicazioni generali:

Modalità aspirazione

Avvertenza:

L’aria esausta non deve essere immessa né in un

camino per il fumo o per i gas di scarico funzionante, né in un

pozzo di aerazione dei locali di installazione di focolari.

■

Se l’aria esausta viene immessa in un camino per fumo o gas

di scarico non in funzione, è necessario ottenere

l’autorizzazione di un tecnico specializzato.

■

Se l’aria esausta viene condotta attraverso la parete esterna,

è necessario utilizzare una cassetta a muro telescopica.

Scarico dell'aria

Avvertenza:

Il produttore dell'apparecchio non si fa carico di

alcuna garanzia per le contestazioni relative al condotto.

■

L'apparecchio raggiunge la massima prestazione con un tubo

di scarico corto e dritto, con un diametro possibilmente

grande.

■

In presenza di tubi di scarico lunghi, con molte curve o con un

diametro inferiore a 150 mm, non si raggiunge la prestazione

ottimale di aspirazione e il rumore della ventola aumenta.

■

I tubi o i tubi flessibili per il condotto di scarico dell'aria

devono essere in materiale ignifugo.

Tubi rotondi

Si consiglia un diametro interno di 150 mm, tuttavia di almeno

120 mm.

Canali piatti

La sezione interna deve corrispondere al diametro dei tubi

rotondi.

Ø 150 mm ca. 177 cm

2

Ø 120 mm ca. 113 cm

2

■

I canali piatti non devono presentare rinvii taglienti.

■

Nel caso di diametri diversi del condotto utilizzare strisce di

tenuta.

Piano di cottura gas

L'apparecchio può essere utilizzato in abbinamento a un piano

cottura a gas.

Attenzione!

Il piano cottura a gas non deve superare i seguenti valori:

■

Potenza massima complessiva: 12,4 kW

■

Potenza massima bruciatore singolo: 5 kW

■

Massimo 5 bruciatori singoli

Collegamento elettrico

:

Pericolo di scossa elettrica!

Alcuni componenti all'interno dell'apparecchio possono essere

affilati. Potrebbe venire danneggiato il cavo di collegamento.

Durante l’installazione, fare attenzione a non piegare o serrare il

cavo di collegamento.

Prima dell'allacciamento dell'apparecchio, controllare l'impianto

domestico. Verificare la corretta protezione dell'impianto

domestico. Tensione e frequenza dell'apparecchio devono

essere compatibili con l'impianto elettrico (vedere la targhetta

identificativa).

L'apparecchio appartiene alla classe di protezione I ed è in

grado di funzionare solo se dotato di un conduttore di terra.

L'impianto deve possedere un sezionatore universale con

un'apertura di contatto di almeno 3 mm. Fare in modo che, una

volta terminato il montaggio, questo sia accessibile.

Lo spostamento o la sostituzione del cavo di collegamento

possono essere effettuati unicamente da un elettricista

qualificato tenendo conto delle relative istruzioni.

Se il cavo di collegamento alla rete dell'apparecchio viene

danneggiato, deve essere sostituito da un cavo di collegamento

speciale, reperibile presso il produttore o il servizio clienti.

Dimensioni dell'apparecchio (figura 1)

Preparazione del mobile (figura 2)

Il mobile da incasso deve essere termoresistente fino a 90 °C.

La stabilità del mobile da incasso deve essere garantita anche

dopo i lavori di intaglio della superficie.

Creare il foro di incasso seguendo lo schema di montaggio.

L'angolo della superficie di taglio per il piano di lavoro deve

essere di 90°.

Rimuovere i trucioli dopo i lavori di taglio. Sigillare le superfici di

taglio in modo refrattario.

Considerare una distanza minima della parte inferiore

dell'apparecchio dai componenti del mobile di almeno 10 mm.

Il piano di lavoro deve essere rinforzato se la traversa tra

l'apparecchio e la parete è inferiore a 30 mm o la traversa tra

l'apparecchio e il piano cottura è inferiore a 50 mm. Altrimenti

non viene garantita una sufficiente stabilità. Il materiale usato

per il rinforzo deve essere resistente al calore e all'umidità.

Avvertenze

■

Il piano di lavoro nel quale viene montato l'apparecchio deve

disporre di una portata di circa 60 kg.

■

Verificare la planarità dell'apparecchio solo dopo

l'installazione nell'apertura di montaggio.

Installare l'apparecchio

1.

Spingere l'apparecchio dall'alto nel foro di incasso del piano

da lavoro.

(figura 3a)

.

2.

Inserire stabilmente l'apparecchio nel foro di incasso.

Spingerlo forte dall'alto dentro il foro di incasso.

Avvertenze

■

L'apparecchio deve restare stabile all'interno del foro di

incasso e non spostarsi (per es. durante la pulizia). In caso

la larghezza del foro di incasso superi il limite di tolleranza

superiore, se necessario fissare dei listelli ai lati del foro.

■

Rimuovere entrambe le linguette in plastica a sinistra e a

destra sulla copertura

(figura 3a)

.

3.

Livellare l'apparecchio nel mobile. Prestare attenzione a che

l'intelaiatura dell'apparecchio combaci con il piano da lavoro.

Fissare le squadrette di fissaggio all'apparecchio e alla base

del mobile

 (figura 3b)

.

4.

Fissare le squadrette di fissaggio superiori. Sull'apparecchio

sono previsti fori per il fissaggio delle squadrette. Fissare le

squadrette di fissaggio in alto sull'apparecchio e nella parte

inferiore del piano di lavoro

 (figura 3c)

.

5.

Collegare il cavo per il motore della ventola con la ventola. La

presa si trova sul lato anteriore della ventola accanto alla base

dell'alloggiamento.

 (figura 4a)

.

6.

Avvitare l'alloggiamento della ventola sopra l'apertura

sull'apparecchio.

 (figura 4b)

.

Avvertenza:

In alternativa l'alloggiamento della ventola può

essere montato nella parte posteriore dell'apparecchio.

A tal proposito avvitare lo sportello di copertura sulla parte

posteriore dell'apparecchio e montarlo sulla parte anteriore

dell'apparecchio.

Anche il cavo del motore della ventola deve passare dalla

parte posteriore dell'apparecchio.

7.

Fissare l'unità di comando accanto all'alloggiamento della

ventola sull'apparecchio

(figura 5a)

.

In alternativa l'unità di comando può essere fissata sull'altro

lato del motore della ventola o sulla parete del mobile.

Attenzione!

L'infiltrazione di umidità può provocare una scarica elettrica.

Non fissare l'unità di comando alla base del mobile da incasso.

8.

Allacciare un cavo di collegamento

(figura 5b)

. Inserire

saldamente il cavo di controllo dell'unità di comando

nell'apparecchio. Le spine devono scattare in posizione.

Allacciare l'unità di comando alla rete e verificarne il

funzionamento. Nel caso l'apparecchio non funzioni:

controllare la posizione corretta del cavo di collegamento!

Smontaggio dell'apparecchio

1.

Scollegare l'apparecchio dall'alimentazione elettrica.

2.

Allentare i raccordi a vite con il mobile.

3.

Svitare i componenti dell'apparecchio

4.

Estrarre l'apparecchio spingendolo dal basso.

Attenzione!

Danni all'apparecchio! Non sollevare l'apparecchio tirandolo

dall'alto.

da

×

 Monteringsvejledning

:

Vigtige sikkerhedsanvisninger

Læs denne vejledning omhyggeligt igennem. Det er en

forudsætning for, at apparatet kan betjenes sikkert og korrekt.

Opbevar brugs- og montagevejledningen til senere brug eller til

kommende ejere af apparatet.

Sikkerheden under brug er kun sikret, hvis emhætten er blevet

monteret korrekt iht. monteringsvejledningen. Installatøren har

ansvaret for, at apparatet fungerer fejlfrit på opstillingsstedet.

Bredden på emhætten skal mindst svare til bredden på

kogepladen.

Til installationen skal de aktuelt gyldige byggeforskrifter og

forskrifterne fra de lokale strøm- og gasforsyningsselskaber

følges.

Livsfare!

Retursugning af forbrændingsgasser kan medføre forgiftning.

Sørg altid for tilstrækkelig lufttilførsel, når emhætten anvendes

med aftræksfunktionen i samme rum som et ildsted, hvis

lufttilførsel sker fra indeluften.

Ildsteder, hvis lufttilførsel sker fra indeluften, (f.eks. gas-, olie-,

træ- eller kulfyrede varmeapparater,

gennemstrømningsvandvarmere, vandvarmere) henter deres

forbrændingsluft fra opstillingsrummet og fører røggassen ud

gennem en røggaskanal(f.eks. skorsten) til det fri.

En tændt emhætte trækker indeluft ud af køkkenet og

tilstødende rum. Hvis lufttilførslen er utilstrækkelig, opstår der et

undertryk. Derved kan giftige gasser fra skorstenen eller

aftrækskanalen blive suget tilbage og ind i beboelsesrummene.

■

Derfor skal der altid være en tilstrækkelig stor lufttilførsel.

■

En murkasse til lufttilførsel/aftræksluft alene sikrer ikke, at

grænseværdien overholdes.

Risikofri drift er kun mulig, når undertrykket i rummet, hvor

ildstedet er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette

kan sikres ved, at den luft, der kræves til forbrændingen, kan

strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i

døre, vinduer, igennem en murkasse til lufttilførsel/aftræksluft

eller ved andre tekniske foranstaltninger.

Spørg under alle omstændigheder den afsvarshavende

skorstensfejermester til råds. Vedkommende kan bedømme

husets samlede ventilationssituation og forslå en passende

ventilationsforanstaltning.

Benyttes emhætten udelukkende i cirkulationsdrift, kan den

benyttes uden indskrænkninger.

Livsfare!

Retursugning af forbrændingsgasser kan medføre forgiftning.

Ved installation af udsugning ved et ildsted, som er forbundet

med en skorsten, skal emhættens strømtilførsel forsynes med

en egnet sikkerhedsafbryder.

Brandfare!

■

Der udvikles en meget kraftig varme, når flere gaskogezoner

er tændt samtidig. Ventilationsenheden kan blive beskadiget

eller bryde i brand. Ventilationsenheden må kun kombineres

med gaskogezoner, som ikke overskrider en maksimal effekt

på 12,4 kW.

Brandfare!

■

Fedtaflejringer i fedtfiltret kan blive antændt. Overhold de

foreskrevne sikkerhedsafstande for at undgå, at der sker en

varmeophobning. Overhold også anvisningerne for komfuret.

Hvis der både anvendes gas- og elkogezoner, gælder den

største afstand, der er angivet.

Emhætten må kun monteres direkte op ad et højskab eller en

væg i den ene side. Afstanden til væggen eller højskabet skal

være mindst 50 mm.

Fare for tilskadekomst!

■

Komponenterne indvendig i emhætten kan have skarpe

kanter. Brug beskyttelseshandsker.

Fare for tilskadekomst!

■

Emhætten er tung. Der kræves 2 personer for at flytte

emhætten. Anvend kun egnede hjælpemidler.

Fare for elektrisk stød!

Komponenterne indvendig i emhætten kan have skarpe kanter.

Tilslutningskablet kan blive beskadiget. Sørg for, at

tilslutningskablet ikke får knæk eller kommer i klemme under

installationen.

Fare for kvælning!

Emballagemateriale er farligt for børn. Sørg for, at børn ikke

leger med emballagemateriale.

Fare for at apparatet vælter!

Apparatet er meget smalt og kan let vælte. Stil ikke apparatet

opretstående på gulvet. Læg apparatet fladt ned på gulvet.

Generelle anvisninger

Drift med aftræksfunktion

Bemærk:

Aftræksluften må ikke ledes ud i en røg- eller

røggasskorsten, der er i brug, eller i en skakt, der benyttes til

udluftning af rum, hvor der findes ildsteder.

■

Hvis aftræksluften skal ledes bort gennem en røg- eller

røggasskorsten, som ikke mere er i brug, skal dette

godkendes af den ansvarshavende skorstensfejer.

■

Hvis aftræksluften ledes ud gennem en ydervæg, skal der

anvendes en teleskop-murkasse.

Aftræksledning

Bemærk:

Emhættens producent påtager sig intet ansvar ved

reklamationer, som skyldes rørføringen.

■

Apparatet opnår sin optimale ydelse ved et kort, lige

aftræksrør med en diameter, som er så stor som muligt.

■

Ved lange, ru aftræksrør, mange rørbøjninger eller

rørdiametre, som er mindre end 150 mm, opnås den optimale

udsugningseffekt ikke, og støjen fra ventilatoren bliver

kraftigere.

■

Rør eller slanger, der lægges som aftræksledning, skal være

af ubrændbart materiale.

Rundrør

Der anbefales en indvendig diameter på 150 mm, dog mindst

120 mm.

Fladkanaler

Det indvendige tværsnit skal svare til rundrørenes diameter.

Ø 150 mm ca. 177 cm

2

Ø 120 mm ca. 113 cm

2

■

Fladkanaler må ikke have skarpe bøjninger.

■

Ved afvigende rørdiametre skal der anvendes

tætningsstrimler.

Gaskogesektion

Apparatet kan anvendes sammen med en gaskogesektion.

Pas på!

Gaskogesektionen må ikke overskride følgende værdier:

■

Maks. effekt i alt: 12,4 kW

■

Maks. effekt for enkeltbrænder: 5 kW

■

Maks. 5 enkeltbrændere

Elektrisk tilslutning

:

Fare for elektrisk stød!

Komponenterne indvendig i emhætten kan have skarpe kanter.

Tilslutningskablet kan blive beskadiget. Sørg for, at

tilslutningskablet ikke får knæk eller kommer i klemme under

installationen.

Kontroller den elektriske installation i huset, inden apparatet

tilsluttes. Der skal anvendes en egnet afsikring i husets

installation. Apparatets spænding og frekvens skal stemme

overens med den elektriske installation (se typeskilt).

Apparatet er klassificeret iht. beskyttelsesklasse I og må kun

anvendes med en sikkerheds-jordforbindelse.

Der skal indgå en alpolet afbryder med mindst 3 mm

kontaktafstand i installationen. Dette stik skal også være

tilgængeligt efter indbygningen.

Flytning eller udskiftning af tilslutningsledningen må kun udføres

af en faglært elektriker under hensyntagen til de gældende

forskrifter.

Hvis apparatets nettilslutningsledning bliver beskadiget, skal

den udskiftes med en speciel tilslutningsledning, som fås hos

producenten eller dennes kundeservice.

Apparatets mål (figur 1)

Forberede skabselementer (figur 2)

Indbygningsskabene skal være temperaturbestandige op til 90

°C. Det skal sikres, at indbygningsskabene stadig er stabile

efter udskæring.

Udfør udskæringen iht. montagetegningen. Snitfladen skal have

en vinkel på 90° til bordpladen.

Fjern alle spåner, når udskæringen er færdig. Snitfladerne skal

forsegles varmebestandigt.

Overhold en minimumafstand på 10 mm fra apparatets

underside til skabdelene.

Bordpladen skal forstærkes, hvis mellemstykket mellem

apparatet og væggen er mindre end 30 mm, eller hvis

mellemstykket mellem apparatet og kogesektionen er mindre

end 50 mm. I modsat fald er stabiliteten ikke tilstrækkelig. Det

anvendte forstærkningsmateriale skal være varme- og

fugtbestandigt.

Anvisninger

■

Bordpladen, som apparatet skal integreres i, skal have en

bæreevne på ca. 60 kg.

■

Apparatets planhed skal først kontrolleres efter installation i

monteringsåbningen.

Indbygge apparatet

1.

Skyd apparatet ned i udskæringen i bordpladen

oppefra.

(Figur 3a)

.

2.

Placer apparatet midt i udskæringen. ryk det fast i

udskæringen oppefra.

Anvisninger

■

Apparatet skal være fastgjort i udskæringen og må ikke

kunne forskyde sig (f.eks. ved rengøring). Fastgør om

nødvendigt lister i siden af udskæringen, hvis udskæringens

bredde er tæt på den øverste tolerancegrænse.

■

Fjern de to kunststofdele i højre og venstre side af

afdækningen

(figur 3a)

.

3.

Juster apparatet i skabet. Sørg for, at apparatets ramme ligger

plant mod bordpladen. Fastgør monteringsvinklerne på

apparatet og på skabselementets bund

 (figur 3b)

.

4.

Fastgør øverste monteringsvinkler. Apparatet er forsynet med

boringer til fastgørelse af vinklerne. Fastgør

monteringsvinklerne øverst på apparatet og på undersiden af

bordpladen

 (figur 3c)

.

5.

Forbind kablet til ventilatormotoren med ventilatoren.

Bøsningen befinder sig på forsiden af ventilatoren i nærheden

af husets bund.

 (figur 4a)

.

6.

Skru ventilatorkabinettet på apparatet igennem udsparingen.

 (figur 4b)

.

Bemærk:

Alternativt kan ventilatorkabinettet monteres på

bagsiden af apparatet.

Hertil skal afdækningspladen på bagsiden af apparatet skrues

af og monteres på forsiden af apparatet.

Ventilatormotorens kabel skal også føres ind gennem

apparatets bagside.

7.

Fastgør styreenheden ved siden af ventilatorenheden på

apparatet

(figur 5a)

.

Styreenheden kan alternativt fastgøres på den anden side af

ventilatormotoren og på siden af skabselementet.

Pas på!

Indtrængende fugtighed kan forårsage et elektrisk stød.

Fastgør ikke styreenheden på bunden af skabselementet.

8.

Tilslutte forbindelseskabel

(figur 5b)

. Sæt styrekablet fra

styreenheden til apparatet i, så det sidder godt fast. Stikkene

skal gå i indgreb. Slut styreenheden til lysnettet, og kontroller,

at den fungerer. Hvis apparatet ikke fungerer: Kontroller, at

forbindelseskablet sidder korrekt!

Afmontere apparat

1.

Gør apparatet strømløst.

2.

Løsn skruesamlinger i skabselementet.

3.

Skru monteringsdele på apparatet af.

4.

Pres apparatet ud nedefra.

Pas på!

Skader på apparatet! Lirk ikke apparatet ud oppefra.

fi

Ý

 Asennusohje

:

Tärkeitä turvaohjeita

Lue tämä käyttöohje huolellisesti. Vasta sitten voit käyttää

laitettasi turvallisesti ja oikein. Säilytä käyttö- ja asennusohje

myöhempää käyttöä tai seuraavaa käyttäjää varten.

Turvallinen käyttö on taattu vain, kun asennus tehdään

ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa

moitteettomasta toiminnasta laitteen asennuspaikassa.

Liesituulettimen tulee olla vähintään lieden levyinen.

Asennettaessa tulee noudattaa voimassa olevia

rakennusmääräyksiä ja paikallisen sähkö- ja kaasulaitoksen

määräyksiä.

Hengenvaara!

Takaisin virtaavat poistoilmakaasut voivat aiheuttaa

myrkytyksen.

Huolehdi aina riittävästä tuloilmasta, jos laitetta käytetään

poistoilmakäytössä yhdessä huoneilmaa tarvitsevan tulisijan

kanssa.

Huoneilmaa tarvitsevat tulisijat (esim. kaasu-, öljy-, puu- tai

hiilikäyttöiset lämmityslaitteet, läpivirtauskuumennin,

vedenkuumennin) ottavat polttoilman huonetilasta ja johtavat

poistoilman poistoilmalaitteen (esim. savutorven) kautta ulos.

Tuuletin imee keittiöstä ja sen viereisistä huoneista ilmaa - tämä

on korvattava riittävällä tuloilmalla - muutoin syntyy alipaine.

Myrkylliset kaasut imeytyisivät takaisin huoneisiin savutorvesta

tai poistoilmakanavasta.

■

Siksi on huolehdittava aina riittävästä tuloilmasta.

■

Seinään asennettu tuloilma-/poistoilmalaatikko ei yksin takaa

raja-arvoissa pysymistä.

Turvallisuussyistä ei huoneessa, johon tuuletin on asennettu,

vallitseva alipaine saa olla korkeampi kuin 4 Pa (0,04 mbar).

Tämä saavutetaan, jos avattavista ja suljettavista aukoista kuten

ovista, ikkunoista, tuloilma/poistoilma-seinäaukoista tai muista

teknisistä toimenpiteistä johtuen palamisilman tilalle pääsee

virtaamaan korvausilmaa.

Tuulettimen asentamista suunniteltaessa on kysyttävä neuvoa

paikalliselta nuohoojalta, hän pystyy arvioimaan talon tuuletusta

koskevan kokonaisratkaisun ja suosittelemaan sopivat

tuuletusta koskevat toimenpiteet.

Mikäli tuuletinta käytetään vain kiertoilmakäytössä, käyttö on

mahdollista ilman rajoituksia.

Hengenvaara!

Takaisin virtaavat poistoilmakaasut voivat aiheuttaa

myrkytyksen. Kun tuuletin asennetaan tilaan, jossa on hormiin

liitetty tulisija, liesituuletimen virransyöttöön on asennettava

asianmukainen turvakytkin.

Palovaara!

■

Useamman kaasukeittoalueen samanaikaisesta käytöstä

kehittyy korkea kuumuus. Liesituuletin voi vaurioitua tai syttyä

tuleen. Liesituulettimen saa yhdistää vain kaasukeittoalueisiin,

joiden maksimi kokonaisteho ei ole yli 12,4 kW.

Palovaara!

■

Rasvasuodattimeen kerääntynyt rasva voi syttyä tuleen.

Ilmoitettuja turvaetäisyyksiä tulee noudattaa, jotta vältetään

ylikuumeneminen. Noudata keittotason tai lieden mukana

tulevia ohjeita. Kun liesituuletin asennetaan kaasu- ja

sähkökeittotason yläpuolelle, noudata suurinta ilmoitettua

etäisyyttä.

Asenna tuuletin niin, että vain sen toisella puolella on korkea

kaappi tai seinä. Tuulettimen ja seinän tai korkean kaapin

välillä tulee olla tilaa vähintään 50 mm.

Loukkaantumisvaara!

■

Laitteen sisäpuolella olevat rakenneosat voivat olla

teräväreunaiset. Käytä suojakäsineitä.

Loukkaantumisvaara!

■

Laite on painava. Laitteen siirtämiseen tarvitaan 2 henkilöä.

Käytä vain tarkoitukseen sopivia apuvälineitä.

Sähköiskun vaara!

Laitteen sisäpuolella olevat rakenneosat voivat olla

teräväreunaiset. Liitäntäjohto voi vaurioitua. Varmista, että

liitäntäjohto ei taivu jyrkälle mutkalle tai jää puristuksiin

asennuksen aikana.

Tukehtumisvaara!

Pakkausmateriaali on vaarallista pikkulapsille. Älä anna lasten

leikkiä pakkausmateriaalilla.

Kallistumisvaara!

Laite on hyvin kapea ja se voi kaatua helposti. Älä aseta laitetta

pystyasentoon lattialle. Aseta laite lattialle vaaka-asentoon.

Yleiset ohjeet

Toiminta hormiin liitettynä

Huomautus:

Poistoilmaa ei saa johtaa toiminnassa olevaan

savukanavaan tai ilmanvaihtohormiin eikä hormiin, joka on

tarkoitettu tulisijojen sijoitushuoneiden ilmanvaihtoon.

■

Mikäli poistoilma johdetaan savukanavaan tai

ilmanvaihtohormiin, joka ei ole käytössä, on siihen saatava

lupa paikalliselta nuohoojalta.

■

Jos poistoilma johdetaan ulos ulkoseinän läpi, tulee käyttää

teleskooppiliitosta.

Poistoilmaputki

Huomautus:

Laitteen valmistaja ei vastaa putkia koskevista

valituksista.

■

Laitteen teho on parhaimmillaan, kun asennetaan lyhyt, suora,

halkaisijaltaan mahdollisimman suuri poistoilmaputki.

■

Poistoilman virtaus on parhaimmillaan ja äänitaso

alhaisimmillaan, jos vältetään käyttämästä pitkiä, rosoisia

poistoilmaputkia, kaariputkia tai halkaisijaltaan pienempiä kuin

150 mm putkia.

■

Poistoilman johtamiseen käytettyjen putkien ja letkujen on

oltava palamattomasta materiaalista.

Pyöröputket

Suositus putkien sisähalkaisijaksi on 150 mm, vähintään

kuitenkin 120 mm.

Laakeat kanavat

Sisäpoikkileikkauksen on vastattava pyöröputkien halkaisijaa.

Ø 150 mm n. 177 cm

2

Ø 120 mm n. 113 cm

2

■

Laakeissa kanavissa ei saisi olla jyrkkiä kääntöjä.

■

Käytä tiivistysnauhaa, jos putkien halkaisijat ovat kooltaan

poikkeavat.

Kaasukeittotaso

Laitetta voidaan käyttää kaasukeittotason yhteydessä.

Huomio!

Kaasukeittotaso ei saa ylittää seuraavia arvoja:

■

Maksimiteho yhteensä: 12,4 kW

■

Yksittäisten polttimien maksimiteho: 5 kW

■

Enintään 5 yksittäistä poltinta

Sähköliitäntä

:

Sähköiskun vaara!

Laitteen sisäpuolella olevat rakenneosat voivat olla

teräväreunaiset. Liitäntäjohto voi vaurioitua. Varmista, että

liitäntäjohto ei taivu jyrkälle mutkalle tai jää puristuksiin

asennuksen aikana.

Varmista ennen laitteen asentamista taloverkossa oleva

sulakekoko. Varmista, että taloverkossa oleva sulakekoko on

riittävä. Laitteen jännitteen ja taajuuden pitää olla yhteneväinen

sähköasennuksen kanssa (ks. tyyppikilpi).

Laitteen suojaluokka on I, ja sen käyttö on sallittu vain

maadoitusliitännän kanssa.

Asennukseen tarvitaan jokanapainen katkaisin, jonka

koskettimien avautumisväli on vähintään 3 mm. Tähän pitää

päästä käsiksi myös asennuksen jälkeen.

Liitäntäjohdon asentaminen vaihto on sallittua vain

ammattimaiselle sähköasentajalle, jonka on noudatettava

asianomaisia määräyksiä.

Jos laitteen verkkoliitäntäjohto vaurioituu, se on korvattava tätä

tarkoitusta varten olevalla liitäntäjohdolla, joka on saatavana

valmistajalta tai huoltopalvelusta.

Laitemitat (kuva 1)

Kalusteen valmistelu (kuva 2)

Kalusteen on kestettävä kuumuutta vähintään 90 °C. Kalusteen

vakauden pitää olla taattu myös asennusaukon valmistamisen

jälkeen.

Valmista asennusaukko asennuspiirroksen mukaan.

Leikkauspinnan kulman työtasoon pitää olla 90°.

Poista lastut aukon tekemisen jälkeen. Käsittele leikkauspinnat

kuumuutta kestäviksi.

Laitteen alareunan etäisyyden kalusteosiin pitää olla vähintään

10 mm.

Työtaso on vahvistettava, jos laitteen ja seinän välinen lista on

alle 30 mm tai laitteen ja keittotason välinen lista alle 50 mm.

Muutoin lujuus ei ole riittävä. Käytetyn vahvikemateriaalin pitää

olla kuumuutta ja kosteutta kestävää.

Huomautuksia

■

Työtason, johon laite asennetaan, kantavuuden pitää olla noin

60 kg.

■

Tarkasta laitteen oikea asento vasta, kun se on paikallaan

asennusaukossa.

Kaapistoon asentaminen

1.

Työnnä laite ylhäältä päin työtason aukkoon.

(kuva 3a)

.

2.

Aseta laite asennusaukon keskelle. Paina ylhäältä päin

asennusaukkoon.

Huomautuksia

■

Laitteen pitää sijoittua kiinteästi asennusaukkoon eikä se

saa siirtyä (esim. puhdistettaessa). Jos asennusaukon

leveys on toleranssin ylärajalla, kiinnitä tarvittaessa listat

asennusaukon sivuille.

■

Poista molemmat kannen vasemmalla ja oikealla puolella

olevat muoviosat

(kuva 3a)

.

3.

Suorista laite kaapissa. Varmista, että laitteen runko on

tasaisesti työtason päällä. Kiinnitä kiinnityskulmalevyt

laitteeseen ja kalusteen pohjaan

 (kuva 3b)

.

4.

Kiinnitä ylemmät kiinnityskulmalevyt. Laitteessa on valmiit reiät

kulmien kiinnitystä varten. Kiinnitä kiinnityskulmalevyt ylös

laitteeseen ja työtason alaosaan

 (kuva 3c)

.

5.

Liitä tuuletinmoottorin johto tuulettimeen. Liitin sijaitsee

tuulettimen etusivulla kotelon pohjan lähellä.

 (kuva 4a)

.

6.

Kiinnitä tuuletinkotelo aukon yläpuolelle laitteeseen.

 (kuva 4b)

.

Huomautus:

Tuuletinkotelo voidaan vaihtoehtoisesti asentaa

laitteen takasivulle.

Irrota sitä varten laitteen takasivulla oleva suojakansi ja asenna

se laitteen etusivulle.

Tällöin on myös tuuletinmoottorin johto vietävä laitteen

takasivun kautta.

7.

Kiinnitä ohjausyksikkö laitteeseen tuuletinkotelon

viereen

(kuva 5a)

.

Ohjausyksikkö voidaan vaihtoehtoisesti kiinnittää

tuuletinmoottorin toiselle puolelle tai kalusteseinään.

Huomio!

Laitteeseen pääsevä kosteus voi aiheuttaa sähköiskun. Älä

kiinnitä ohjausyksikköä kalusteen pohjaan.

8.

Kytke liitäntäjohdot

(kuva 5b)

. Liitä ohjausjohto huolellisesti

ohjausyksiköstä laitteeseen. Pistokkeiden pitää lukittua

paikoilleen. Liitä ohjausyksikkö sähköverkkoon ja tarkasta

toiminta. Jos laite ei toimi: tarkasta liitäntäjohtojen kunnollinen

kiinnitys!

Laitteen irrotus

1.

Katkaise virta laitteesta.

2.

Irrota ruuvit, joilla laite on kiinnitetty kalusteeseen.

3.

Irrota laitteen liitäntäosat.

4.

Paina laite irti alhaalta päin.

Huomio!

Laitevaurio! Älä nosta laitetta ylhäältä päin.

no

ê

 Monteringsveiledning

:

Viktige sikkerhetsanvisninger

Les denne bruksanvisningen nøye. Det er en forutsetning for at

du skal kunne bruke apparatet på en sikker og riktig måte. Ta

vare på bruks- og monteringsanvisningen slik at du kan bruke

den igjen senere eller gi den videre til eventuelle kommende

eiere av apparatet.

Sikkerheten under bruken er kun garantert dersom monteringen

foretas forskriftsmessig i henhold til monteringsveiledningen.

Installatøren er ansvarlig for at apparatet fungerer som det skal

på oppstillingsstedet.

Bredden på damphetten må tilsvare minst bredden på

kokeplaten.

For installasjonen må det tas hensyn til de aktuelle gyldige

byggeforskrifter og forskriftene fra strøm- og gassforsyningen på

stedet.

Livsfare!

Tilbakesugde forbrenningsgasser kan føre til forgiftning.

Sørg alltid for nok tilførselsluft når apparatet skal brukes i

utluftingsdrift samtidig med et romluftavhengig ildsted.

Ildsteder som er avhengig av romluft (f.eks. varmeapparater

som drives med gass, olje eller kull, varmtvannsberedere)

bruker forbrenningsluften fra oppstillingsrommet og leder

avgassene gjennom et avgassanlegg (f.eks. pipe) i det fri.

I forbindelse med en innkoblet ventilator trekkes det romluft fra

kjøkkenet og rommene ved siden av – uten tilstrekkelig

tilførselsluft oppstår et undertrykk. Giftige gasser fra pipe eller

avtrekkssjakt suges tilbake til oppholdsrommene.

■

Det må derfor alltid sørges for tilstrekkelig tilførselsluft.

■

Bare en murkasse for tilførsels-/utblåsningsluft er ikke

tilstrekkelig for å sikre at grenseverdien overholdes.

Sikker drift er bare da mulig, dersom undertrykket i rommet hvor

ildstedet er plassert, ikke overskrider 4 Pa (0,04 mbar). Dette

kan oppnås dersom forbrenningsluften kan strømme gjennom

åpninger som ikke kan lukkes som f.eks. i dører, vinduer, i

forbindelse med en murkasse for tilførsels-/utblåsningsluft eller

ved hjelp av andre tekniske tiltak.

Du bør i alle fall rådføre deg med skorsteinsfeieren, som kan

bedømme husets tilførselsluft og avtrekksluft og foreslår

passende tiltak for ventilasjonen.

Hvis ventilatoren utelukkende benyttes i sirkulasjonsdrift, kan

den brukes uten begrensninger.

Livsfare!

Tilbakesugde forbrenningsgasser kan føre til forgiftning. Ved

installasjon av ventilator med et kaminbundet  ildsted må

strømtilførselen til avtrekkshetten utstyres med en egnet

sikkerhetskobling.

Brannfare!

■

Ved drift av flere gasskokesoner samtidig utvikles høy varme.

Vifteelementet kan skades ellers begynne å brenne.

Vifteelementet skal bare kombineres med gasskokesoner

som ikke overskrider en totaleffekt på 12,4 kW.

Brannfare!

■

Fettavleiringer i fettfilteret kan antennes. De angitte

sikkerhetsavstandene må overholdes for å unngå opphopning

av varme. Ta også hensyn til angivelsene på kokeapparatet.

Dersom gass- og elektroplater blir brukt samtidig, må den

største angitte avstanden overholdes.

Apparatet må kun installeres på en side direkte ved siden av

et høyskap eller en vegg. Avstanden til veggen eller til et

høyskap må være minst 50 mm.

Fare for personskader!

■

Komponenter inni apparatet kan ha skarpe kanter. Bruk

vernehansker under installasjon av apparatet.

Fare for personskader!

■

Apparatet er tungt. Det kreves 2 personer når apparatet skal

flyttes. Bruk bare egnede hjelpemidler.

Fare for elektrisk støt!

Komponenter inni apparatet kan ha skarpe kanter.

Strømkabelen kan bli skadet. Strømkabelen må ikke knekkes

eller klemmes inn under installasjonen.

Fare for kvelning!

Emballasjematerialet er farlig for barn. Barn må aldri få leke

med emballasjen.

Veltefare!

Apparatet er veldig smalt og kan lett velte. Ikke sett apparatet

på høykant på gulvet. Legg apparatet flatt på gulvet.

Generelle veiledninger

Utluftingsdrift

Merk:

Luften som kommer ut, må ikke ledes igjennom en røk-

eller avgasspipe som er i drift, heller ikke igjennom en sjakt som

brukes for ventilasjon av fyringsrom.

■

Dersom avluften skal føres igjennom en røk- eller avgasspipe

som ikke er i bruk, må det først innhentes tillatelse fra

brannvesenet.

■

Dersom avluften skal ledes ut igjennom husveggen, bør det

brukes en murkasse med teleskop.

Utluftingsrør

Merk:

For reklamasjoner som kan tilbakeføres til rørstrekningen,

overtar apparatets produsent ingen garanti.

■

Apparatet oppnår optimal effekt ved et kort, rett avtrekksrør

og en størst mulig rørdiameter.

■

Ved lange, ru avtrekksrør, mange rørbøyer eller rørdiametere

som er mindre enn 150 mm, oppnås ikke den optimale

utsugingseffekten, og ventilatorstøyen blir høyere.

■

Rørene eller slangene for legging av avtrekkskanalen må

være av ikke-brennbart materiale.

Rundrør

Det anbefales en innvendig diameter på 150 mm, men minst

120 mm.

Flate kanaler

Det innvendige tverrsnittet må tilsvare rundrørenes diameter.

Ø 150 mm ca. 177 cm

2

Ø 120 mm ca. 113 cm

2

■

Flate kanaler bør ikke ha skarpe vendinger.

■

Sett inn tetningsstriper ved avvikende rørdiametere.

Gasskoketopp

Apparatet kan brukes sammen med en gasskoketopp.

Obs!

Gasskoketoppen må ikke overskride følgende verdier:

■

Den maksimale kapasiteten totalt: 12,4 kW

■

Den maksimale kapasiteten til hver enkeltbrenner: 5 kW

■

maksimalt 5 enkeltbrennere

Elektrisk tilkopling

:

Fare for elektrisk støt!

Komponenter inni apparatet kan ha skarpe kanter.

Strømkabelen kan bli skadet. Strømkabelen må ikke knekkes

eller klemmes inn under installasjonen.

Kontroller husanlegget før du kobler til apparatet. Sørg for at det

er egnet sikring i husanlegget. Apparatets spenning og frekvens

må være i samsvar med den elektriske installasjonen (se

typeskilt).

Apparatet er i samsvar med beskyttelsesklasse I og må bare

kobles til jordet stikkontakt.

Installasjonen må tilkobles med en flerpolet skillebryter med en

kontaktavstand på minst 3 mm. Det må være tilgang til denne

etter innbyggingen.

Montering eller utskifting av tilkoblingsledningen skal kun

utføres av en elektriker i henhold til gjeldende regelverk.

Dersom strømledningen til apparatet blir skadet, må den

erstattes av en spesiell tilkoblingsledning som fås hos

produsenten eller produsentens kundeservice.

Apparatets mål (figur 1)

Klargjør kjøkkenelementet (fig. 2)

Kjøkkenelementet for innbygging må være temperaturbestandig

opptil 90 °C. Kjøkkenelementet for innbygging må være

tilstrekkelig stabilt, også etter at utskjæringen er utført.

Utskjæringen må utføres i henhold til arbeidsskissen. Vinkelen

mellom skjæreflaten og arbeidsplaten må være 90°.

Fjern spon etter utskjæringsarbeidet. Forsegl skjæreflatene så

de er varmebestandige.

Pass på at avstanden mellom apparatets underside og

møbeldeler er minimum 10 mm.

Arbeidsplaten må forsterkes dersom avstanden mellom apparat

og vegg er mindre enn 30 mm eller avstanden mellom apparat

og koketopp er mindre enn 50 mm. Ellers blir ikke stabiliteten

god nok. Det anvendte forsterkningsmaterialet må være varme-

og fuktbestandig.

Merknader

■

Arbeidsplaten som apparatet skal bygges inn i, må kunne

bære ca. 60 kg.

■

Kontroller først etter installasjon at apparatet står jevnt i

innbyggingsåpningen.

Montere apparatet

1.

Skyv apparatet ovenfra og ned i utskjæringen i

arbeidsplaten.

(bilde 3a)

.

2.

Sett apparatet jevnt inn i utskjæringen. Press det ned i

utskjæringen ovenfra slik at det sitter godt.

Merknader

■

Apparatet må sitte godt i utskjæringen, og det må ikke

kunne forskyves (f.eks. ved rengjøring). Dersom

utskjæringsbredden ligger ved den øvre toleransegrensen,

må det ved behov festes lister på sidene av utskjæringen.

■

Fjern begge plastdelene til venstre og høyre på dekselet

(fig. 3a)

.

3.

Rett inn apparatet i skapet. Pass på at rammene på apparatet

ligger plant mot arbeidsplaten. Fest festevinklene på apparatet

og på undersiden av møbelplaten

 (fig. 3b)

.

4.

Fest øvre festevinkel.Det finnes allerede hull på apparatet til

feste av vinklene.Fest vinklene øverst på apparatet og på

undersiden av arbeidsplaten

 (fig 3c)

.

5.

Koble kabelen til viftemotoren til viften. Kontakten befinner seg

på forsiden av viften i nærheten av bunnen av

viftehuset.

 (bilde 4a)

.

6.

Skru viftehuset inn i åpningen på apparatet.

 (fig. 4b)

.

Merk:

Viftehuset kan eventuelt monteres på baksiden av

apparatet.

Da skrur du av dekselet på baksiden av apparatet og monterer

det på apparatets fremside.

Kabelen til viftemotoren må da også føres gjennom baksiden

på apparatet.

7.

Fest styreenheten på apparatet ved siden av

viftehuset

(fig. 5a)

.

Styreenheten kan alternativt festes på den andre siden av

viftemotoren og til elementveggen.

Obs!

Fuktighet som trenger inn, kan føre til elektrisk støt. Fest ikke

styreenheten under innbyggingselementet.

8.

Koble til forbindelseskabelen

(fig. 5b)

. Sett fast styrekabelen til

styreenheten på apparatet. Støpselet må smekke på plass.

Koble styreenheten til nettet, og kontroller at den fungerer.

Dersom apparatet ikke fungerer: Kontroller at

tilkoblingskablene sitter riktig.

Utmontere apparatet

1.

Koble apparatet fra strøm.

2.

Løsne skruforbindelsene i kjøkkenelementet.

3.

Skru av påbyggingsdeler på apparatet.

4.

Skyv ut apparatet nedenfra.

Obs!

Fare for skader på apparatet! Apparatet må ikke bendes opp.

sv

ó

 Monteringsanvisning

:

Viktiga säkerhetsanvisningar!

Läs bruksanvisningen noggrant. Det är viktigt för att du ska

kunna använda enheten säkert och på rätt sätt. Spara bruks-

och monteringsanvisningen för framtida bruk och eventuella

kommande ägare.

En säker användning kan bara garanteras om spisfläkten

monteras på fackmässigt sätt och i enlighet med

monteringsanvisningen. Installatören ansvarar för en felfri

funktion på platsen.

Köksfläkten ska vara minst lika bred som spishällen.

Gällande byggregler och lokala föreskrifter beträffande gas och

el måste följas i samband med monteringen.

Livsfara!

Förbränningsgaser som sugs tillbaka kan orsaka förgiftning.

Sörj alltid för en god lufttillförsel om enheten körs i frånluftsdrift i

närheten av en eldstad som utnyttjar inomhusluften.

Eldstäder som är beroende av rumsluft (t.ex. värmeapparater

som drivs med gas, olja, ved eller kol,

genomströmningsapparater, varmvattenberedare) tar sin

förbränningsluft ur det utrymme där enheten är installerad och

leder ut avgaserna i det fria via en avgasanläggning (t.ex.

skorsten).

När en köksfläkt är igång dras rumsluften från köket och

intilliggande rum - om tillräcklig tilluft saknas uppstår undertryck.

Giftiga gaser sugs då tillbaka från skorstenen eller

utloppsschaktet och in i bostadens rum.

■

Därför måste man se till att det finns tillräckligt med tilluft.

■

Enbart ett ventilationsgaller för till-/frånluft säkerställer inte att

gränsvärdena upprätthålls.

Säker drift är möjlig endast om undertrycket i det rum där

eldstaden befinner sig inte överskrider 4 Pa (0,04 mbar). Detta

uppnår du genom att låta den luft som krävs för förbränningen

strömma till genom öppningar som inte går att stänga, t.ex.

dörrar, fönster, genom ventilationsgaller för tilluft/frånluft eller

med hjälp av andra tekniska åtgärder.

Rådgör i varje enskilt fall med lokalt ansvarig sotare, som kan

bedöma husets ventilationssystem i sin helhet och föreslå

lämpliga åtgärder för ventilationen.

Om köksfläkten körs enbart med cirkulationsdrift, kan den

användas utan begränsningar.

Livsfara!

Förbränningsgaser som sugs tillbaka kan orsaka förgiftning. Vid

installation av fläkt ovanför eldstad med skorsten ska fläktens

strömförsörjning förses med en särskild säkerhetsbrytare.

Brandrisk!

■

Har du på flera gasbrännare, så blir värmeutvecklingen stor.

Fläkten kan bli skadad eller börja brinna. Fläkten är bara

avsedd för gashällar med maxeffekt lägre än 12,4 kW.

Brandrisk!

■

Avlagringar i fettfiltret kan antändas. För att undvika

värmealstring bör du se till att alltid följa angivna

säkerhetsavstånd. Ta reda på vad som gäller för din spishäll.

Om gas- och elhäll ska användas tillsammans gäller det

högsta, angivna avståndet.

Spisfläkten får endast monteras med ena sidan direkt mot

högskåp eller vägg. Minimiavståndet mot högskåp eller vägg

ska vara 50 mm.

Skaderisk!

■

En del komponenter inuti enheten har vassa kanter. Bär alltid

skyddshandskar.

Skaderisk!

■

Enheten är tung. Det krävs två personer för att flytta enheten.

Använd endast härför avsedda hjälpmedel.

Risk för elstötar!

Det finns komponenter inuti enheten som har vassa kanter.

Anslutningskabeln kan skadas. Anslutningskabeln får inte vikas

eller klämmas vid installationen.

Kvävningsrisk!

Förpackningsmaterial är farligt för barn. Låt aldrig barn leka

med förpackningsmaterialet.

Tipprisk!!

Enheten är väldigt smal och kan lätt välta. Ställ inte enheten

upprätt på golvet. Lägg enheten ned på golvet.

Allmänna anvisningar

Frånluftsdrift

Anvisning:

Den utgående luften leds ut i en rök- eller

avgasgång, som är i drift, eller via en kanal som används för att

ventilera utrymmen med eldstäder.

■

Om den utgående luften ska ledas via en rök- eller avgasgång

som inte används, måste tillstånd inhämtas från ansvarig

sotarmästare.

■

Om den utgående luften ska ledas ut genom en yttervägg,

måste anslutningslåda mot mur användas.

Frånluftsledning

Anvisning:

Enhetens tillverkare ger ingen garanti beträffande

reklamationer som kan härledas till rördragningen.

■

Enheten når bäst effekt genom ett kort, rakt frånluftsrör och

största möjliga rördiameter.

■

Man får ingen optimal utsugningseffekt om man sätter in

långa sträva frånluftsrör, många rörböjar, eller om man

använder rördiametrar under 150 mm. Fläktljudet blir

dessutom högre.

■

Rör eller slangar som ska leda bort frånluften får inte vara av

brännbart material.

Rundrör

En innerdiameter på 150 mm rekommenderas, dock minst 120

mm.

Plankanaler

Det inre tvärsnittet ska motsvara rundrörens diameter.

Ø 150 mm ca. 177 cm

2

Ø 120 mm ca. 113 cm

2

■

Plankanaler får inte ha skarpa krökar.

■

Använd tätningsremsor vid avvikande rördiametrar.

Gashäll

Enheten går att använda tillsammans med gashäll.

Obs!

Gashällen får inte överskrida följande värden:

■

Maxeffekt totalt: 12,4 kW

■

Maxeffekt per brännare: 5 kW

■

max. 5 brännare

Elektrisk anslutning

:

Risk för elstötar!

Det finns komponenter inuti enheten som har vassa kanter.

Anslutningskabeln kan skadas. Anslutningskabeln får inte vikas

eller klämmas vid installationen.

Kontrollera avsäkringarna innan du ansluter enheten. Se till så

att avsäkringen klarar installationen. Enhetens spänning och

frekvens måste stämma överens med elinstallationen (se

typskylten).

Enheten har skyddsklass I och ska vara ansluten till skyddsjord.

Installationen kräver en allpolig brytare med brytavstånd på min.

3 mm. Den måste vara åtkomlig även efter inbyggnaden.

Det är bara behörig elektriker som får dra eller byta

anslutningssladd enligt gällande föreskrifter.

Är nätsladden till enheten skadad, så måste den bli utbytt mot

specialsladd från tillverkaren eller service.

Enhetens mått (bild 1)

Preparera stommen (bild 2)

Stommen ska tåla minst 90 °C. Stommen måste vara stabil

även efter att du gjort urtagen.

Gör urtagen enligt monteringsritningen. Vinkeln mot bänkskivan

ska vara 90°.

Ta bort sågspånen när du gjort urtag. Försegla kanterna

värmebeständigt.

Minimiavståndet från enhetens undersida till stomdelar ska vara

10 mm.

Bänkskivan måste ha förstärkning om avståndet mellan enhet

och vägg är mindre än 30 mm eller om avståndet mellan enhet

och häll är mindre än 50 mm. I övrigt finns ingen angiven

tillräcklig stabilitet. Förstärkningsmaterialet ska vara värme- och

fukttåligt.

Anvisningar

■

Bänkskivan du monterar enheten i ska tåla en belastning om

ca 60 kg.

■

Kontrollera att enheten är i våg efter att du installerat den i

urtaget.

Bygga in apparaten

1.

Sätt i enheten ovanifrån i urtaget i bänkskivan.

(bild 3a)

.

2.

Sätt i enheten jämnt i urtaget. Tryck fast ovanifrån i urtaget.

Anvisningar

■

Enheten måste sitta fast i urtaget utan att glappa (t.ex.

vid rengöring). Om urtagsbredden tangerar övre toleransen,

fäst sidlister i urtaget om det behövs.

■

Ta bort de båda plastdelarna vänster och höger om skyddet

(bild 3a)

.

3.

Centrera enheten i stommen. Se till så att inbyggnadsramen till

enheten ligger plant på bänkskivan. Fäst fästvinklarna på

enheten och stommen

 (bild 3b)

.

4.

Fäst övre fästvinkeln. Enheten har förborrade hål för

fästvinklarna. Fäst fästvinkeln ovanpå enheten och på

undersidan av bänkskivan

 (bild 3c)

.

5.

Anslut fläktmotorkabeln till fläkten. Uttaget sitter på fläktgaveln

nära kåpbotten.

 (bild 4a)

.

6.

Skruva fast fläktkåpan över urtaget på enheten.

 (bild 4b)

.

Anvisning:

Fläktkåpan går även att montera på baksidan av

enheten.

Skruva av täcklocket på baksidan av enheten och montera det

på framsidan i stället.

Du måste även dra sladden till fläktmotorn via baksidan av

enheten.

7.

Fäst styrenheten bredvid fläktkåpan på enheten

 (bild 5a)

.

Styrenheten går även att fästa på andra sidan om fläktmotorn

och på stomväggen.

Obs!

Inträngande fukt kan ge elstötar. Fäst inte styrenheten på

stombotten.

8.

Sätt i anslutningskabeln

(bild 5b)

. Sätt i styrkabeln från

styrenheten till enheten ordentligt. Kontakterna ska snäppa

fast. Nätanslut styrenheten och gör funktionskontroll. Om

enheten inte fungerar: kontrollera att anslutningskabeln sitter i

ordentligt!

Demontera enheten

1.

Gör enheten strömlös.

2.

Lossa stomskruvarna.

3.

Skruva av enhetens påbyggnadsdelar.

4.

Tryck ut enheten underifrån.

Obs!

Risk för sakskador! Lyft inte ur enheten ovanifrån.

ru

î

Инструкция

по

монтажу

:

Важные

правила

техники

безопасности

Внимательно

прочитайте

данное

руководство

.

Оно

поможет

вам

научиться

правильно

и

безопасно

пользоваться

прибором

.

Сохраняйте

руководство

по

эксплуатации

и

инструкцию

по

монтажу

для

дальнейшего

использования

или

для

передачи

новому

владельцу

.

Безопасность

эксплуатации

гарантируется

только

при

квалифицированной

сборке

с

соблюдением

инструкции

по

монтажу

.

За

безупречность

функционирования

ответственность

несёт

монтёр

.

Ширина

вытяжки

должна

соответствовать

как

минимум

ширине

кухонной

плиты

.

При

установке

обязательно

соблюдайте

соответствующие

действительные

строительные

нормы

и

предписания

местных

предприятий

по

электро

-

и

газоснабжению

.

Опасно

для

жизни

!

Втянутые

обратно

отработавшие

газы

могут

стать

причиной

отравления

.

Всегда

обеспечивайте

приток

достаточного

количества

воздуха

,

если

прибор

и

источник

пламени

с

подводом

воздуха

из

помещения

работают

одновременно

в

режиме

отвода

воздуха

.

Источники

пламени

с

подводом

воздуха

из

помещения

(

например

,

работающие

на

газе

,

жидком

топливе

,

дровах

или

угле

нагреватели

,

проточные

водонагреватели

,

бойлеры

)

получают

воздух

для

сжигания

топлива

из

помещения

,

где

они

установлены

,

а

отработавшие

газы

отходят

через

вытяжную

систему

 (

например

,

вытяжную

трубу

)

из

помещения

на

улицу

.

Во

время

работы

вытяжки

из

кухни

и

располагающихся

рядом

помещений

удаляется

воздух

и

вследствие

недостаточного

количества

воздуха

возникает

понижение

давления

.

Ядовитые

газы

из

вытяжной

трубы

или

вытяжного

короба

втягиваются

обратно

в

жилые

помещения

.

■

Поэтому

всегда

следует

заботиться

о

достаточном

притоке

воздуха

.

■

Сам

стенной

короб

системы

притока

/

отвода

воздуха

не

обеспечивает

гарантию

соблюдения

предельной

величины

.

Для

безопасной

эксплуатации

понижение

давления

в

помещении

,

где

установлен

источник

пламени

,

не

должно

быть

выше

 4

Па

 (0,04

мбар

).

Это

может

быть

достигнуто

,

если

требуемый

для

сжигания

воздух

будет

поступать

через

незакрываемые

отверстия

,

например

,

в

дверях

,

окнах

,

с

помощью

стенного

короба

системы

притока

/

отвода

воздуха

или

иных

технических

мероприятий

.

В

любой

ситуации

обращайтесь

за

советом

к

компетентному

лицу

,

ответственному

за

эксплуатацию

и

очистку

труб

,

способному

оценить

вентиляционную

систему

всего

дома

и

предложить

Вам

решение

по

принятию

соответствующих

мер

.

Если

вытяжка

работает

исключительно

в

режиме

циркуляции

воздуха

,

то

эксплуатация

возможна

без

ограничений

.

Опасно

для

жизни

!

Втянутые

обратно

отработавшие

газы

могут

стать

причиной

отравления

.

При

установке

системы

вентиляции

с

источником

пламени

,

связанным

с

вытяжкой

,

для

подачи

питания

на

вытяжку

должен

быть

предусмотрен

подходящий

предохранительный

выключатель

.

Опасность

возгорания

!

■

При

одновременной

эксплуатации

нескольких

газовых

конфорок

производится

очень

много

тепла

.

Это

может

привести

к

повреждению

или

возгоранию

прибора

.

Эксплуатация

прибора

допускается

только

в

комбинации

с

газовыми

конфорками

,

максимальная

общая

мощность

которых

не

превышает

 12,4

кВт

.

Опасность

возгорания

!

■

Отложения

жира

в

жироулавливающем

фильтре

могут

вспыхнуть

.

Во

избежание

скопления

жара

следует

соблюдать

заданное

безопасное

расстояние

.

Соблюдайте

указания

,

данные

для

вашего

прибора

.

При

одновременной

эксплуатации

газовой

и

электрической

горелок

следует

соблюдать

самое

большое

заданное

расстояние

.

Прибор

может

быть

установлен

только

на

одной

стороне

прямо

возле

шкафа

-

колонны

или

стены

.

Расстояние

от

стены

или

шкафа

-

колонны

должно

быть

не

менее

 50

мм

.

Опасность

травмирования

!

■

Некоторые

детали

внутри

прибора

имеют

острые

кромки

.

Используйте

защитные

перчатки

.

Опасность

травмирования

!

■

Прибор

тяжёлый

.

Для

его

перемещения

потребуются

2

человека

.

Используйте

только

подходящие

вспомогательные

средства

.

Опасность

удара

током

!

Некоторые

детали

внутри

прибора

имеют

острые

кромки

,

что

может

повредить

соединительный

провод

.

Проследите

,

чтобы

соединительный

провод

не

зажимался

и

не

перегибался

.

Опасность

удушья

!!

Упаковочный

материал

представляет

опасность

для

детей

.

Никогда

не

позволяйте

детям

играть

с

упаковочным

материалом

.

Опасность

опрокидывания

!

Прибор

очень

узкий

и

может

легко

опрокинуться

.

Никогда

не

ставьте

прибор

на

пол

вертикально

.

Прибор

должен

плашмя

лежать

на

полу

.

Общие

указания

Режим

отвода

воздуха

Указание

:

Вытяжной

воздух

не

должен

выходить

ни

через

эксплуатируемую

дымовую

трубу

,

ни

в

шахту

,

служащую

для

вытяжной

вентиляции

помещений

,

в

которых

находится

источник

пламени

.

■

Если

вытяжной

воздух

выходит

в

неиспользуемую

дымовую

трубу

,

следует

получить

разрешение

у

компетентного

лица

,

ответственного

за

эксплуатацию

и

очистку

труб

.

■

Если

вытяжной

воздух

отводится

через

наружную

стену

,

следует

использовать

телескопический

блок

в

кладке

.

Труба

для

отвода

воздуха

Указание

:

Производитель

прибора

не

даёт

гарантии

в

случае

рекламаций

,

касающихся

участков

трубопровода

.

■

Оптимальная

мощность

прибора

достигается

за

счёт

короткой

прямой

отводной

трубы

,

имеющей

по

возможности

большой

диаметр

.

■

При

наличии

длинных

шероховатых

отводных

труб

,

большого

количества

колен

или

труб

с

диаметром

менее

 150

мм

оптимальная

мощность

вытяжки

не

достигается

и

шум

вентилятора

становится

громче

.

■

Трубы

или

шланги

для

прокладки

трубы

для

отвода

воздуха

должны

быть

выполнены

из

невоспламеняющегося

материала

.

Круглые

трубы

Рекомендуется

внутренний

диаметр

 150

мм

,

как

минимум

120

мм

.

Плоские

каналы

Внутреннее

поперечное

сечение

должно

соответствовать

диаметру

круглых

труб

.

Ø 150

мм

ок

. 177

см

2

Ø 120

мм

ок

. 113

см

2

■

Плоские

каналы

не

должны

иметь

резких

изгибов

.

■

При

несоответствии

диаметров

труб

используйте

герметизирующую

ленту

.

Газовая

варочная

панель

Прибор

можно

использовать

в

комбинации

с

газовой

варочной

панелью

.

Внимание

!

Параметры

газовой

варочной

панели

не

должны

превышать

следующих

значений

:

■

максимальная

общая

мощность

: 12,4

кВт

■

максимальная

мощность

отдельной

горелки

: 5

кВт

■

не

более

 5

отдельных

горелок

Электрическое

подключение

:

Опасность

удара

током

!

Некоторые

детали

внутри

прибора

имеют

острые

кромки

,

что

может

повредить

соединительный

провод

.

Проследите

,

чтобы

соединительный

провод

не

зажимался

и

не

перегибался

.

Перед

подключением

прибора

проверьте

домашнюю

электропроводку

.

Убедитесь

,

что

система

защиты

в

вашем

доме

рассчитана

на

соответствующие

токи

.

Напряжение

и

частота

прибора

должны

совпадать

с

характеристиками

электросети

(

см

.

типовую

табличку

).

Прибор

соответствует

классу

защиты

 I,

поэтому

он

должен

эксплуатироваться

только

с

подключённым

заземляющим

проводом

.

При

монтаже

следует

предусмотреть

специальный

выключатель

для

размыкания

всех

контактов

с

расстоянием

между

разомкнутыми

контактами

не

менее

 3

мм

.

После

монтажа

к

нему

должен

иметься

доступ

.

Перенос

или

замена

сетевого

провода

должны

выполняться

только

квалифицированным

электриком

с

учётом

существующих

предписаний

.

В

случае

повреждения

сетевого

кабеля

прибора

его

нужно

заменить

на

специальный

соединительный

кабель

 (

можно

приобрести

у

производителя

или

в

сервисной

службе

).

Размеры

прибора

 (

рис

. 1)

Подготовка

мебели

 (

рис

. 2)

Мебель

для

встраивания

должна

выдерживать

температуру

до

90 °

С

.

Кроме

этого

,

после

выполнения

выреза

следует

проверить

её

устойчивость

.

Сделайте

в

столешнице

вырез

в

соответствии

с

установочным

чертежом

.

Угол

поверхности

разреза

относительно

столешницы

должен

составлять

 90°.

После

выполнения

выреза

следует

удалить

опилки

.

Запечатайте

поверхности

разреза

жаропрочным

герметиком

.

Минимальное

расстояние

от

нижней

части

прибора

до

элементов

мебели

должно

составлять

 10

мм

.

Столешницу

необходимо

усилить

,

если

ширина

перемычки

между

прибором

и

стеной

составляет

менее

 30

мм

или

между

прибором

и

варочной

панелью

менее

 50

мм

.

Иначе

невозможно

обеспечить

достаточную

стабильность

установки

.

Материал

,

используемый

для

усиления

,

должен

быть

жаропрочный

и

влагостойкий

.

Указания

■

Столешница

,

в

которую

встраивается

прибор

,

должна

быть

рассчитана

на

нагрузку

около

 60

кг

.

■

Точность

расположения

прибора

в

горизонтальной

плоскости

надлежит

контролировать

после

его

установки

в

монтажный

проём

.

Встраивание

прибора

1.

Вставьте

прибор

сверху

в

вырез

в

столешнице

. (

рис

. 3a).

2.

Установите

прибор

точно

над

вырезом

и

вставьте

его

до

упора

.

Указания

■

Прибор

должен

быть

плотно

закреплен

в

вырезе

.

Он

должен

оставаться

строго

неподвижным

 (

например

,

при

чистке

).

Для

обеспечения

плотной

посадки

по

ширине

выреза

можно

установить

боковую

планку

.

■

Удалите

оба

пластиковые

элемента

с

правой

и

с

левой

стороны

панели

 (

рис

. 3a).

3.

Ровно

установите

прибор

в

шкафу

.

Обратите

внимание

на

то

,

чтобы

рама

прибора

точно

прилегала

к

поверхности

столешницы

.

Закрепите

монтажные

уголки

на

приборе

и

днище

мебели

 (

рис

. 3b).

4.

Закрепите

верхние

монтажные

уголки

.

На

приборе

предусмотрены

отверстия

для

крепления

уголков

.

Закрепите

монтажные

уголки

в

верхней

части

прибора

и

с

нижней

стороны

столешницы

 (

рис

. 3c).

5.

Подсоедините

кабель

электродвигателя

вентилятора

к

вентилятору

.

Гнездо

находится

на

торце

вентилятора

возле

днища

корпуса

. (

рис

. 4a).

6.

Корпус

вентилятора

приверните

к

прибору

по

периметру

выемки

.  (

рис

. 4b).

Указание

:

Корпус

вентилятора

может

быть

установлен

и

на

задней

стенке

прибора

.

Для

этого

отверните

защитную

крышку

с

задней

стенки

и

установите

её

на

фронтальной

поверхности

прибора

.

При

этом

кабель

двигателя

вентилятора

должен

быть

также

проведён

через

заднюю

стенку

прибора

.

7.

Блок

управления

закрепите

рядом

с

корпусом

вентилятора

на

приборе

 (

рис

. 5a).

Блок

управления

можно

закрепить

также

с

другой

стороны

электродвигателя

вентилятора

и

на

стенке

мебели

.

Внимание

!

Проникшая

в

прибор

влага

может

стать

причиной

удара

током

.

Блок

управления

нельзя

крепить

к

днищу

встроенной

мебели

.

8.

Подключите

соединительный

кабель

 (

рис

. 5b).

Кабели

от

блока

управления

надёжно

подсоедините

к

прибору

.

Штекерные

разъёмы

должны

зафиксироваться

со

щелчком

.

Подсоедините

блок

управления

к

сети

и

проверьте

его

действие

.

Если

прибор

не

работает

:

проверьте

правильность

подключения

соединительных

кабелей

!

Демонтаж

прибора

1.

Обесточьте

прибор

.

2.

Отверните

винты

крепления

к

мебели

.

3.

Отверните

навесные

детали

прибора

.

4.

Извлеките

прибор

,

выталкивая

его

снизу

.

Внимание

!

Повреждение

прибора

!

Не

вынимайте

прибор

за

верхнюю

часть

.
