Manual for Siemens ER726RB71E

bitte aufbewahren

veuillez conserver

si prega di conservarle

please keep

por favor, guardar

lütfen saklayýnýz

Assembly instructions

Einbauanleitung

Notice de montage

Istruzioni di Montaggio

Instrucciones de montaje

пожалуйста, сохраните данное руководство

Montaj talimatlarý

Руководство по монтажу

s.v.p. bewaren

Installatievoorschrift

~50

520 ÷ 546

Instruç

es de montagem

4 3 2

4a

PLQ

PD[

PLQ

PD[

PLQ

PD[

PLQ

5 6 7

7a 7c 7b

8

9

9 10 11 11 a 12

Read the appliance's instructions before

installing and using.

The graphics in these Assembly

instructions are given as a guide only.

The manufacturer is exempt from all

liability if this manual's requirements

are not complied with.

Safety instructions

All operations relating to installation,

regulation and conversion to other

types of gas must be carried out by

an authorised installation engineer,

respecting applicable regulations,

standards and the specifications of

the gas and electricity providers.

Before you begin, turn off the

appliance's electricity and gas

supply.

You are recommended to contact the

Technical Assistance Service to

convert to another type of gas.

This appliance has been designed for

home use only, not for commercial or

professional use. This appliance cannot

be installed on yachts or in caravans.

The warranty will only be valid if the

appliance is used for the purpose for

which it was designed.

Before installing, you need to check that

local distribution conditions (gas type

and pressure) and the appliance's

adjustment are compatible (see table I).

The appliance's adjustment conditions

are written on the label or the

specifications plate.

This appliance can only be installed in a

well-ventilated place in accordance with

existing regulations and ventilation

specifications. The appliance must not

be connected to a combustion product

evacuation device.

The supply cable must be attached to

the unit to prevent it from touching hot

parts of the oven or hob.

Appliances with electrical supply must

be earthed.

Do not tamper with the appliance's

interior. If necessary, call our Technical

Assistance Service.

Before installing

This appliance is class 3 type, according

to the EN 30-1-1 regulation for gas

appliances: built-in appliance.

The units next to the appliance must be

made of non-inflammable materials. The

laminated covering and glue for

adhering it must be heat resistant.

This appliance cannot be installed

above fridges, washing machines,

dishwashers or similar.

The hob may only be fitted above a

ventilated oven.

If an oven is installed underneath the

hob, the thickness specified for the work

surface may exceed the minimum

thickness stated in these instructions.

If an extractor fan is installed, you must

follow the installation manual's

instructions, always keeping a minimum

distance of 650 mm to the hob.

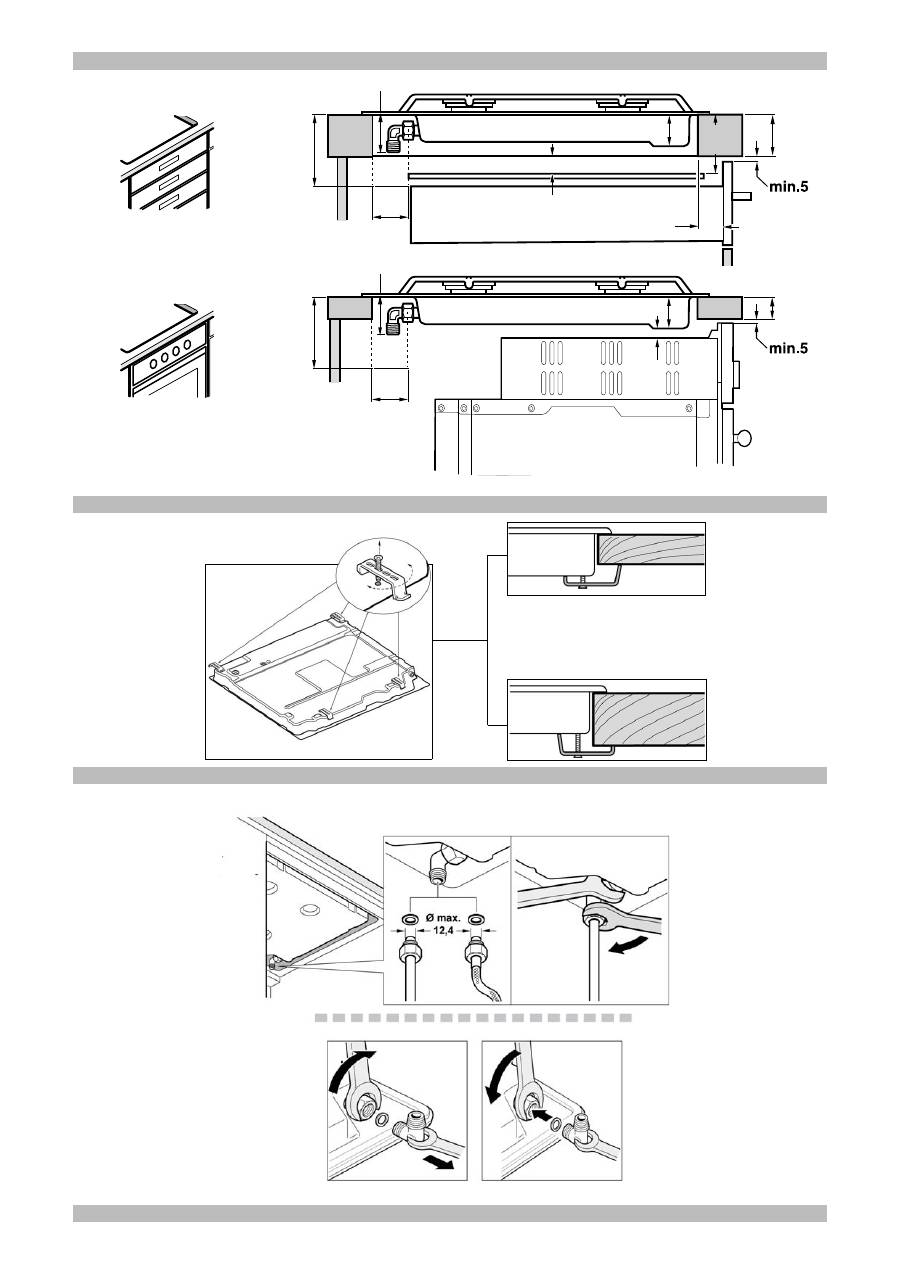

Preparation of unit (fig. 1-2)

Make a cut of an appropriate size in the

work surface.

If the hob is electric or mixed (gas and

electricity) and there is no oven below,

place a non-inflammable separator

(e.g.metal or plywood) 10 mm from the

bottom of the hob. This will prevent

access to the base of the hob. If the hob

is gas, it is recommendable to place the

separator at the same distance.

On wooden work surfaces, varnish the

cutting surfaces with a special glue to

protect them from moisture.

Installation of appliance

Note:

Wear protective gloves to fit the

hob.

The clips and the adhesive seal

(underside of the hob) are factory-fitted,

do not under any circumstances remove

them. The seal ensures that the entire

work surface will be watertight, and

prevents water seepage. In order to fit

the appliance into the kitchen unit, first

place the hob in the correct position then

loosen each of the clips so that

they all turn freely (it is not necessary to

completely undo them). Fit and centre

the hob.

Press the sides of the hob until it is

supported around its entire perimeter.

Turn the clips and tighten them fully. The

screws for the clips must be vertical to

the base of the housing. Fig. 3.

Removing the hob

Turn off the electricity and gas supply to

the appliance.

Unscrew the clips and proceed in the

reverse order to installation.

Gas connection (fig. 4)

The end of the inlet connection point of

the gas hob has a 1/2” (20.955 mm)

thread that allows for:

- rigid connection.

- connection using a flexible metal hose

(L min. 1 m - max. 3 m). With this option,

you must prevent the hose from coming

into contact with the moving parts of the

kitchen unit (for example, a drawer) or

accessing any spaces which might

become obstructed.

If you need to make a cylindrical

connection, replace the factory-fitted L-

tube with the one in the accessory bag.

Fig. 4a.

Please remember to insert the seal.

Warning! If any connection is handled,

check for tightness. Danger of leaks.

The manufacturer shall not be held liable

if any connection should leak, after

being handled.

Electric connection (fig. 5)

Check the voltage and power of the

appliance are compatible with the

electrical installation.

The hobs are supplied with a power

cable with or without a wall socket plug.

Provide an omnipolar cut-off switch with

a minimum contact gap of 3 mm (except

for plug connections, if the user has

access to it).

Appliances with plugs must only be

connected to sockets that have earth

wires correctly installed.

This appliance is type “Y”: the input

cable can only be changed by the

Technical Assistance Service and not

the user. The cable type and minimum

cross-section must be respected.

Changing the gas type

If the country’s regulations permit, this

appliance can be adapted to other types

of gas (see specifications plate). The

components necessary for this are in the

transformation kit supplied (according to

model). The kit is also available from our

Technical Assistance Service. The

following steps should be taken:

A) Changing the nozzles of the rapid,

semi-rapid and auxiliary burners of

the hob (fig. 6):

- Remove the pan supports, burner

covers and diffusers.

- Change the nozzles using the spanner

provided by our Technical Assistance

Service (code 424699), taking special

care to ensure that the nozzle does not

fall when it is removed from or fitted to

the burner.

Ensure that they are completely

tightened to guarantee the seal. Primary

air adjustment is not necessary with

these burners.

B) Changing the nozzles for double-

flame burners (fig. 7):

The glass panel and frame are fixed to

the rest of the hob using a clip mounting

system. The following steps must be

taken to remove the glass panel and

frame:

- Remove all the burner covers and pan

supports. Fig. 7a.

- Loosen the screws on the burners, fig.

7b-7c, and remove the control knobs

from their respective housings.

Use the disassembly lever 483196

available from our Technical Assistance

Service. To release the front clips, apply

the lever in the area shown in figures 8

according to the hob model.

Never use the lever on glass edges

which have no profile or frame!

- To release the rear clips, carefully raise

the entire glass panel and frame, as in

fig. 8a.

Changing the outer flame nozzle

(fig. 9a):

- Loosen the clamp screw to release the

bushing by moving it backwards to

access the main nozzle easily. Fig. a1.

- Remove the outer flame nozzle by

turning it towards the left. Fig. a2-a3.

- Screw in the new outer flame nozzle.

Fig. a3-a4, as in table II.

- Adjust the distance of the airflow

adjusting bushing L2 according to the

value -Z- shown in table II. Fig. a5.

- Tighten the clamp screw. Fig. a6.

Changing the inner flame nozzle

(fig. 9b):

- Unscrew the part M3 from the threaded

part M2; to do this, hold the threaded

part in the opposite direction.

- Remove the pipe from the M2 part. Fig.

b2.

- Disassemble parts M2 and M4 from

part M1. Fig. b3-b4.

- Remove the inner flame nozzle M4

from part M2. Fig. b5-b6.

- Screw in the new inner flame nozzle

M4, according to table II. Fig. b6-b7.

Refit all the components, proceeding in

the reverse order to removal.

- If the gas requires it, adjust the

distance with the airflow adjusting clip

according to the value -Y- shown in

table II. Fig. 10.

Adjustment of tap fittings

Set the control knobs to minimum.

Remove the control knobs from the taps.

Fig. 11.

A flexible rubber seal is fitted. Simply

apply pressure to it using the tip of a

screwdriver to allow access to the

adjusting screw on the tap. Fig. 11a.

Never remove the seal. If the by-pass

screw cannot be accessed, disassemble

the glass panel and the frame described

in the “Changing the double flame

burner nozzles” section. Fig.7.

Adjust the minimum ring setting by

turning the by-pass screw using a flat

head screwdriver. Depending on the

type of gas to which your appliance will

be converted, see table III, proceed as

follows:

A: the by-pass screws must be screwed

down tight.

B: loosen the by-pass screws until the

burners are producing the correct gas

flow: check that when you turn the

burner controls from maximum to

minimum, the flame does not go out, nor

is there a flame back draught created.

C: the by-pass screws should be

replaced by an authorised installation

technician.

D: do not touch the by-pass screws.

It is important that all the seals are

refitted to form a seal.

These devices are essential for the

correct operation of the appliance as

they prevent liquids and dirt from

entering the appliance.

Refit the control knobs.

Never remove the tap spindle (fig. 12).

In the event of a malfunction, change the

whole tap.

Warning! After finishing, the sticker

indicating the new type of gas must

be placed close to the specifications

plate

Lesen Sie die Gebrauchsanweisung für

das Gerät, bevor Sie es installieren und

benutzen.

Die Abbildungen in dieser Anleitung

dienen der Veranschaulichung.

Der Hersteller ist jeglicher

Verantwortung enthoben, wenn die

Bestimmungen dieses Handbuchs

nicht eingehalten werden.

Sicherheitshinweise zu

diesem Gerät

Alle Installations-, Regelungs- und

Umstellungsarbeiten auf eine andere

Gasart müssen von einem

autorisierten Fachmann und unter

Beachtung der jeweils anwendbaren

Regelungen und gesetzlichen

Vorgaben sowie der Vorschriften der

örtlichen Strom- und Gasversorger

vorgenommen werden.

Stellen Sie vor der Durchführung

jeglicher Arbeiten die Strom- und

Gaszufuhr ab.

Für Umstellungsarbeiten auf eine

andere Gasart empfehlen wir, den

Dieses Gerät wurde ausschließlich für

die Verwendung in Privathaushalten

entworfen; eine kommerzielle oder

gewerbliche Nutzung ist nicht gestattet.

Dieses Gerät darf nicht auf Jachten oder

in Wohnwagen eingebaut werden. Die

Garantie gilt nur dann, wenn das Gerät

ausschließlich für seinen vorgesehenen

Zweck genutzt wird.

Überprüfen Sie vor der Installation des

Geräts, dass die örtlichen

Voraussetzungen (Gasart und -druck)

und die Geräteeinstellungen

miteinander kompatibel sind (siehe

Tabelle I). Die Bedingungen für die

Geräteeinstellung finden Sie auf dem

Etikett oder Typenschild.

Dieses Gerät darf nur an einem

ausreichend belüfteten Ort und nur in

Übereinstimmung mit den für die

Belüftung geltenden Bestimmungen und

Richtlinien eingebaut werden. Das

Gerät darf nicht an einen Schornstein

oder eine Abgasanlage angeschlossen

werden.

Das Netzkabel muss am Einbaumöbel

gut befestigt werden, damit es nicht mit

heißen Teilen des Backofens oder des

Kochfeldes in Berührung kommen kann.

Elektrische Geräte müssen immer

geerdet werden.

Hantieren Sie nie im Inneren des

Gerätes. Rufen Sie gegebenenfalls

unseren Kundendienst an.

Vor dem Einbau

Dieses Gerät entspricht Klasse 3 gemäß

EN 30-1-1 für Gasgeräte: Einbaugeräte.

Die neben dem Gerät befindlichen

Möbel müssen aus nicht brennbaren

Materialien sein. Die Schichtwerkstoffe

der Möbel sowie der sie

zusammenhaltende Leim müssen

hitzebeständig sein.

Dieses Gerät darf nicht über

Kühlschränken, Waschmaschinen,

Spülmaschinen oder ähnlichen Geräten

eingebaut werden.

Das Kochfeld darf nur über einem

belüfteten Backofen eingebaut werden.

Wird unter dem Kochfeld ein Backofen

eingebaut, kann die Dicke der

Arbeitsplatte die minimal geforderte

Dicke in dieser Anleitung überschreiten.

Beachten Sie die Hinweise in der

Montageanleitung des Backofens.

Wenn eine Dunstabzugshaube

angebracht wird, muss dies gemäß der

Montageanleitung und immer unter

Berücksichtigung eines vertikalen

Mindestabstandes von 650 mm zum

Kochfeld geschehen.

Vorbereitung des

Küchenmöbels (Abb. 1-2)

Nehmen Sie in der Arbeitsfläche einen

Ausschnitt mit den benötigten

Abmessungen vor.

Wenn es sich bei dem Kochfeld um ein

elektrisches oder gemischtes Kochfeld

(Gas und elektrisch) handelt und sich

kein Ofen darunter befindet, bringen Sie

einen Zwischenboden aus nicht

brennbarem Material (z.B. Metall oder

Sperrholz) 10 mm unter dem Boden des

Kochfeldes an. So wird ein Zugang zum

unteren Teil des Kochfeldes verhindert.

Wenn es sich bei dem Kochfeld um ein

Gaskochfeld handelt, wird empfohlen,

den Zwischenboden im selben Abstand

zum Kochfeld anzubringen.

Bei Arbeitsflächen aus Holz firnissen Sie

die Schnittflächen mit Spezialleim, um

sie vor Feuchtigkeit zu schützen.

Einbau des Geräts

Hinweis:

Zum Einbauen des

Kochfeldes Schutzhandschuhe

verwenden.

Die Klammern und die Klebedichtung

(unterer Rand des Kochfelds) werden im

Werk montiert; unter keinen Umständen

entfernen. Die Dichtung gewährleistet

die Abdichtung der gesamten

Arbeitsfläche und verhindert das

Eindringen von Flüssigkeiten. Zur

Befestigung des Geräts im Einbaumöbel

muss, nachdem das Kochfeld in seine

Position gebracht worden ist, jede

einzelne dieser Klammern soweit

losgeschraubt werden, dass sie sich frei

drehen können (es ist nicht notwendig,

sie völlig abzuschrauben). Fügen Sie

das Kochfeld mittig ein.

Drücken Sie die Ränder solange nach

unten, bis der gesamte Rand aufliegt.

Drehen Sie die Klammern und ziehen

Sie diese fest an. Die Schrauben der

Klammern müssen senkrecht zum

Gehäuseboden stehen. Abb. 3.

Ausbau des Kochfeldes

Trennen Sie das Gerät von der Strom-

und Gasversorgung.

Schrauben Sie die Klammern auf und

folgen Sie den Einbauschritten in

umgekehrter Reihenfolge.

Gasanschluss (Abb. 4)

Am Ende des Eingangsrohrs zum

Gaskochfeld befindet sich ein 1/2”

(20,955 mm) Gewinde.

Dieses Gewinde ermöglicht:

- einen Festanschluss.

- einen Anschluss mit einem

Metallschlauch (L min. 1 m - max. 3 m).

Dieser Schlauch darf nicht in Kontakt zu

den beweglichen Teilen der

Einbaueinheit gelangen (z. B. mit einer

Schublade) oder durch Öffnungen

verlegt werden, die verschlossen

werden könnten.

Wenn ein zylindrischer Anschluss

hergestellt werden soll, ersetzen Sie den

werkseitig installierten Krümmer mit

dem Krümmer aus dem Zubehörbeutel.

Abb. 4a.

Vergessen Sie nicht, dazwischen die

Dichtung anzubringen.

Hinweis!

Nach Arbeiten an einer

Anschlussstelle immer auf Dichtheit

prüfen.

Gasaustrittsgefahr! Der Hersteller

übernimmt für den Gasaustritt an

einer Anschlussstelle, an der vorher

hantiert wurde, keine Verantwortung.

Elektrischer Anschluss

(Abb. 5)

Prüfen Sie, ob Spannung und

Nennleistung des Geräts mit der

elektrischen Installation

übereinstimmen. Die Kochfelder werden

mit Netzkabel mit oder ohne Stecker

ausgeliefert.

Es muss ein allpoliger Trennschalter mit

mindestens 3 mm Kontaktabstand

angebracht werden (außer bei

Anschluss an eine frei zugängliche

Steckdose).

Mit Stecker ausgestattete Geräte dürfen

nur in vorschriftsmäßig angebrachte,

geerdete Steckdosen gesteckt werden.

Das Gerät gehört zum Typ "Y": Das

Zuleitungskabel darf nicht vom

Benutzer, sondern nur vom

Kundendienst ausgetauscht werden.

Sowohl Kabeltyp als auch minimaler

Querschnitt müssen berücksichtigt

werden.

Umstellung auf eine andere

Gasart

Wenn die einschlägigen Bestimmungen

des jeweiligen Landes dies erlauben,

kann dieses Gerät auf andere Gasarten

umgestellt werden (siehe Typenschild).

Die hierfür notwendigen Teile befinden

sich im mitgelieferten Umbaukit (je nach

Modell). Das Umbaukit kann über den

Kundendienst bezogen werden.

Es müssen folgende Schritte befolgt

werden:

A) Austausch der Düsen der

schnellen und mittelschnellen

Brenner sowie der Sparbrenner des

Kochfeldes (Abb. 6):

- Die Roste, Deckel und Brennerkörper

abnehmen.

- Die Düsen mit dem über unseren

Kundendienst erhältlichen Schlüssel mit

der Teilenummer 424699 austauschen,

wobei besonders darauf zu achten ist,

dass die Düse beim Abdrehen oder

Befestigen im Brenner nicht abbricht.

Stellen Sie sicher, sie bis zum Anschlag

eingedreht zu haben, um eine gute

Abdichtung zu erreichen. Bei diesen

Brennern muss keine Einstellung der

Primärluft vorgenommen werden.

B) Austausch der

Doppelbrennerdüsen (Abb. 7)

Die Einheit aus Glasscheibe und

Profilen ist über ein Befestigungssystem

mit dem Kochfeld verbunden. Zum

Abnehmen der Einheit aus Glasscheibe

und Profilen wie folgt vorgehen:

- Die Roste und Deckel der

Brennerkörper abnehmen. Abb. 7a.

- Die Schrauben der Brenner lösen, Abb.

7b-7c und die Bedienknebel aus den

jeweiligen Aussparungen herausziehen.

Den bei unserem Kundendienst

erhältlichen Demontagehebel,

Teilenummer 483196, verwenden. Zum

Lösen der vorderen Clip-Befestigung

den Hebel in dem Bereich ansetzen, der

in den Abbildungen 8 je nach Modell

Ihres Kochfeldes markiert ist.

Setzen Sie niemals den Hebel über

Glaskanten an, die keine Profilleisten

oder Rahmen haben!

- Zum Lösen der hinteren Clip-

Befestigung die Einheit aus Glasscheibe

und Profilen wie in Abb. 8a gezeigt

vorsichtig anheben.

Austausch der Düse der äußeren

Flamme (Abb. 9a):

- Die Befestigungsschraube lösen, um

den Luftflussregler freizulegen und

somit zurückschieben zu können, damit

die Hauptdüse leicht zugänglich ist. Abb.

a1.

- Die Düse der äußeren Flamme durch

Drehung nach links abnehmen. Abb. a2-

a3.

- Die neue Düse der äußeren Flamme

einschrauben. Abb. a3-a4, wie in

Tabelle II abgebildet.

- Den Abstand im Luftflussregler L2

gemäß dem Wert -Z- aus Tabelle II

einstellen. Abb. a5.

- Die Befestigungsschraube anziehen.

Abb. a6.

Austausch der Düse der inneren

Flamme (Abb. 9b):

- Das Teil M3 vom Gewindestück M2

abschrauben und dabei das

Gewindestück in Gegenrichtung

blockieren.

- Die Zuleitung des Teils M2

herausziehen (Abb. b2).

- Die Einheit M2-M4 von Teil M1

abbauen (Abb. b3-b4).

- Die Düse der inneren Flamme M4 von

Teil M2 abschrauben (Abb. b5-b6).

- Die neue Düse der inneren Flamme M4

einschrauben, wie in Tabelle II

abgebildet. Abb. b6-b7.

Die Montage sämtlicher Komponenten

in umgekehrter Reihenfolge der

Demontage vornehmen.

- Je nach Gasart bei Bedarf den Abstand

im Luftflussregler gemäß dem Wert -Y-

aus Tabelle II einstellen. Abb. 10.

Einstellung der Gashähne

Drehen Sie die Bedienknebel auf die

minimale Position.

Ziehen Sie die Bedienknebel der

Gashähne ab, Abb. 11.

Sie sehen eine Knebeldichtung aus

Gummi. Es genügt, diese mit einem

Schraubenzieher beiseite zu drücken,

um an die Einstellschraube des

Gashahns zu gelangen, Abb. 11a.

Bauen Sie die Knebeldichtungen

niemals aus.

Wenn Sie nicht an die Bypass-

Schrauben gelangen sollten, bauen Sie

die Einheit aus Glasscheibe und Profilen

aus, wie im Abschnitt “Austausch der

Doppelbrennerdüsen (Abb. 7)”

beschrieben.

Stellen Sie die minimale Gaszufuhr ein,

indem Sie die Bypass-Schrauben mit

einem Schlitzschraubenzieher drehen.

Je nach Gasart, auf die Sie umstellen

(siehe Tabelle III), muss dies

folgendermaßen geschehen:

A: Ziehen Sie die Bypass-Schrauben

ganz fest.

B: Drehen Sie die Bypass-Schrauben

soweit, bis das Gas korrekt aus den

Brennern strömt, das heißt, wenn Sie

den Brenner von der maximalen auf die

minimale Position stellen geht die

Flamme nicht aus und schlägt nicht

zurück.

C: Lassen Sie die Bypass-Schrauben

durch einen autorisierten Fachmann

austauschen.

D: Hantieren Sie nicht an den Bypass-

Schrauben.

Es ist wichtig, dass alle

Knebeldichtungen richtig angebracht

sind, um die Dichtheit zu gewährleisten.

Die Dichtungen sind für den fehlerfreien

Betrieb des Geräts unerlässlich, da sie

das Eindringen von Flüssigkeiten und

Schmutz ins Geräteinnere verhindern.

Stecken Sie die Bedienknebel

wieder auf.

Bauen Sie niemals die Achse des

Gashahns aus (Abb. 12). Bei einer

Störung sollte der komplette Gashahn

ersetzt werden.

Hinweis! Bringen Sie den Aufkleber

mit der umgestellten Gasart in der

Nähe des Typenschildes an.

Lisez les instructions de l'appareil avant

de procéder à son installation et à son

utilisation.

Les graphiques représentés dans cette

Notice de montage sont purement à

caractère informatif.

Le fabricant est exempt de toute

responsabilité si les indications de ce

manuel ne sont pas respectées.

Indications de sécurité

Tous les travaux d'installation, de

réglage et d'adaptation à un autre

type de gaz doivent être réalisés par

un technicien habilité qui doit

respecter les normes et la législation

applicables, ainsi que les

prescriptions des sociétés locales

fournisseuses d'électricité et de gaz.

Avant toute action, coupez

l'alimentation électrique et de gaz de

l'appareil.

Il est recommandé d'appeler le

Service Technique pour l'adaptation

à un autre type de gaz.

Cet appareil n'a été conçu que pour un

usage domestique ; son usage

commercial ou professionnel n'est en

aucun cas permis. Cet appareil ne peut

pas être installé dans des yachts ou des

caravanes. La garantie ne sera valable

que si l'usage pour lequel il a été conçu

a été respecté.

Avant l'installation, vous devez vérifier

que les conditions de distribution locale

(nature et pression du gaz) et le réglage

de l'appareil sont compatibles (voir

tableau I). Les conditions de réglage de

l'appareil sont inscrites sur l'étiquette ou

la plaque signalétique.

Cet appareil ne peut être installé que

dans un endroit bien ventilé, en

respectant les règlements en vigueur et

les dispositions relatives à la ventilation.

L'appareil ne doit pas être connecté à un

dispositif d'évacuation des produits de

combustion.

Le câble d'alimentation doit être fixé au

meuble pour qu'il ne touche pas des

parties chaudes du four ou de la plaque

de cuisson.

Les appareils alimentés électriquement

doivent être obligatoirement connectés

à la terre.

Ne manipulez pas l'intérieur de

l'appareil. Le cas échéant, appelez notre

Service Technique.

Avant l’installation

Cet appareil correspond à la classe 3,

selon la norme EN 30-1-1 pour des

appareils à gaz : appareil encastré dans

un meuble.

Les meubles situés à proximité de

l’appareil doivent être fabriqués dans

des matériaux non inflammables. Les

revêtements stratifiés et la colle qui les

fixe doivent être résistants à la chaleur.

Cet appareil ne peut pas être installé sur

des réfrigérateurs, des machines à laver

le linge, des lave-vaisselle ou d’autres

appareils semblables.

La table de cuisson doit être encastrée

uniquement au-dessus d'un four ventilé.

Si un four est encastré sous la table de

cuisson, l'épaisseur du plan de travail

peut être supérieure à l'épaisseur

minimale spécifiée dans cette notice.

Respectez les consignes de la notice de

montage du four.

Si une hotte aspirante est installée, il

faut respecter les observations de son

manuel d’installation, et respecter

toujours une distance verticale minimum

de 650 mm par rapport à la table de

cuisson.

Préparation du meuble

(fig. 1-2)

Effectuez une découpe sur la surface de

travail selon les dimensions

nécessaires. Si la table de cuisson est

électrique ou mixte (gaz et électricité) et

s’il n’y a pas de four dessous, placez un

séparateur dans un matériau non

inflammable (p. ex. métal ou bois

contreplaqué) à 10 mm de la base de la

table de cuisson. Ainsi est empêché

l’accès à la partie inférieure de celle-ci.

Si la table de cuisson est à gaz, il est

recommandé de placer le séparateur à

la même distance.

Pour des surfaces de travail en bois,

vernissez les surfaces de découpe avec

une colle spéciale, pour les protéger de

l’humidité.

Installation de l’appareil

Remarque :

Pour l'encastrement de

l'appareil, utiliser des gants de

protection.

Les agrafes et le joint adhésif (bord

inférieur de la table de cuisson) sont

placés en usine et ne sont à retirer en

aucun cas. Le joint garantit l’étanchéité

de toute la surface de travail et évite les

infiltrations. Pour fixer l’appareil au

meuble d’encastrement, après avoir

placé la table de cuisson dans sa

position de travail, vous devrez dévisser

chaque agrafe jusqu’à ce qu’elle tourne

librement (il n’est pas nécessaire de

dévisser complètement) Encastrez et

centrez la table de cuisson.

Appuyez sur ses extrémités jusqu’à ce

qu’elle s’appuie sur tout son périmètre.

Tournez les agrafes et serrez-les à fond.

Les vis des agrafes doivent être

positionnées verticalement par rapport

au fond du boîtier. Fig. 3.

Démontage de la table de

cuisson

Débranchez l’appareil des prises de

courant électrique et du gaz.

Dévissez les agrafes et procédez de

manière inverse para rapport au

montage.

Branchement de gaz (Fig. 4)

L’extrémité du collecteur d’entrée de la

table de cuisson à gaz est dotée d’une vis

de 1/2 “ (20,955 mm). Cette vis permet :

- Le raccordement fixe.

- Le raccordement avec un tuyau flexible

métallique (L min. 1 m - max. 3 m). Dans

ce cas, il faut éviter le contact de ce

tuyau avec des parties mobiles de l’unité

d’encastrement (par exemple

un tiroir) et le passage à travers des

espaces pouvant s’obstruer.

Si vous devez créer un raccord

cylindrique, remplacez le coude installé

en usine par celui de la poche des

accessoires. Fig. 4a.

N'oubliez pas d'intercaler le joint.

Attention ! Si vous manipulez un

branchement, vérifiez son étanchéité.

Risque de fuites !

Le fabricant décline toute

responsabilité si un branchement

présente des fuites après avoir été

manipulé.

Branchement électrique

(fig. 5)

Vérifiez que la tension et la puissance

de l’appareil sont compatibles avec

l’installation électrique.

Les tables de cuisson sont fournies avec

un câble d’alimentation avec ou sans

broche de fiche mâle.

Il faut installer un interrupteur de

coupure omnipolaire avec ouverture de

contact d’au moins 3 mm (sauf pour des

connexions à fiche mâle, si cette

dernière est accessible par l’utilisateur).

Les appareils munis d’une broche ne

peuvent être raccordés qu’à des boîtiers

de fiche mâle dûment installés.

Cet appareil est du type “Y” : le câble

d’entrée ne peut pas être remplacé par

l’utilisateur, mais par le Service

Technique. Le type de câble et la

section minimum doivent être respectés.

Changement du type de gaz

Si la réglementation du pays le permet,

cet appareil peut être adapté à d’autres

gaz (voir plaque signalétique). Les

pièces nécessaires à cet effet se

trouvent dans la poche de

transformation fournie (selon le

modèle). La poche est disponible auprès

de notre Service technique. Les pas à

suivre sont les suivants :

A) Changement des injecteurs des

brûleurs, rapide, semi-rapide et

auxiliaire, de la plaque de cuisson

(Fig. 6).

- Retirez les grilles, les clapets de

brûleur et les diffuseurs.

- Changez les injecteurs en utilisant la

clé disponible auprès de notre Service

Technique, réf. 424699, en faisant

particulièrement attention à ne pas

déloger l’injecteur en le retirant ou en le

fixant au brûleur.

Prenez soin de les fixer à fond pour

garantir leur étanchéité. Il ne faut

réaliser aucun réglage de l'air primaire

dans ces brûleurs.

B) Changement d’injecteurs pour les

brûleurs à double flamme (Fig. 7) :

L’ensemble plaque en verre plus profilés

est fixé au reste de la plaque de cuisson

par un système de fixation par clips.

Pour retirer l'ensemble verre plus

profilés, procédez de la manière

- Retirer tous les clapets de brûleur et

toutes les grilles. Fig. 7a.

- Desserrer les vis des brûleurs, fig. 7b-

7c, et extraire les boutons de commande

de leurs logements respectifs.

Utilisez le levier de démontage 483196

disponible auprès de notre Service

Technique. Pour libérer l'ensemble de

clips avant, appliquez le levier sur la

zone indiquée sur les Figures 8 selon le

modèle de plaque de cuisson.

N'appliquez jamais le levier sur les

bords de la plaque en verre n'ayant

pas de profilé ou de cadre!

- Pour libérer l'ensemble de clips arrière,

soulevez soigneusement l'ensemble

plaque en verre plus profilés selon la

Fig. 8a.

Changement de l'injecteur flamme

extérieure (Fig. 9a) :

- Desserrer la vis de fixation pour libérer

la douille et la déplacer vers l'arrière afin

d'accéder facilement à l'injecteur

principal. Fig. a1.

- Déposer l'injecteur flamme extérieure

en le faisant tourner vers la gauche. Fig.

a2-a3.

- Visser le nouvel injecteur flamme

extérieure. Fig. a3-a4, selon le tableau

II.

- Régler la distance sur la douille de

régulation du débit d'air L2

conformément à la valeur -Z- indiquée

dans le tableau II. Fig. a5.

- Serrer la vis de fixation. Fig. a6.

Changement de l'injecteur flamme

intérieure (Fig. 9b) :

- Dévisser la pièce M3 de la pièce filetée

M2 ; pour cela, fixer la pièce filetée dans

le sens contraire.

- Extraire le tube de la pièce M2. Fig. b2.

- Démonter l'ensemble M2-M4 de la

pièce M1. Fig. b3-b4.

- Extraire l'injecteur de flamme intérieure

M4 de la pièce M2. Fig. b5-b6.

- Visser le nouvel injecteur flamme

intérieure M4, conformément au tableau

II. Fig. b6-b7.

Assemblez tous les composants en

suivant l’ordre inverse du processus de

démontage.

- Si le gaz le requiert, ajustez la distance

avec le clip de régulation du débit d'air

conformément à la valeur -Y- indiquée

dans le tableau II. Fig. 10.

Réglage des robinets

Placez les boutons de commande sur la

position minimum.

Retirez les boutons de commande des

robinets. Fig. 11.

Vous verrez alors une bague en

caoutchouc flexible. Il vous suffira d’y

appuyer dessus avec la pointe d’un

tournevis pour libérer le passage vers la

vis de réglage du robinet. Fig. 11a.

Ne retirez jamais la bague.

Si vous ne trouvez pas l’accès à la vis

by-pass, démontez l’ensemble plaque

en verre plus profilés de la manière

décrite dans Changement d’injecteurs

pour les brûleurs à double flamme.

Fig. 7.

Réglez le feu minimum en tournant la vis

by-pass à l’aide d’un tournevis à pointe

plate.

Selon le gaz en fonction duquel sera

adapté votre appareil, voir le tableau II,

réalisez l’action suivante :

A : serrez à fond les vis by-pass.

B : dévissez les vis by-pass jusqu’à

obtenir la sortie de gaz correcte des

brûleurs : vérifiez qu’en réglant le bouton

de commande entre la maximum et le

minimum, le brûleur ne s’éteint ni crée

un retour de flamme.

C : les vis by-pass doivent être

remplacées par un technicien habilité.

D : ne manipulez pas les vis by-pass.

Il est important que toutes les bagues

soient à leur place pour garantir

l’étanchéité. Ces dispositifs sont

indispensables au fonctionnement

correct de l’appareil vu qu’ils empêchent

l’entrée de liquides et de saleté à

l’intérieur de l’appareil.

Replacez les boutons de commande

(fig. 12).

Ne démontez jamais l’axe du robinet. En

cas d’incidence, changez complètement

le robinet.

Attention ! À la fin, placez l’étiquette

autocollante, en indiquant le nouveau

type de gaz, près de la plaque

signalétique.

Leggere attentamente le istruzioni

dell'apparecchio prima di procedere

all'installazione e all'uso.

Le immagini presenti in queste Istruzioni

di Montaggio sono indicative.

Il fabbricante declina qualsiasi

responsabilità in caso di mancata

osservanza delle disposizioni del

presente manuale.

Indicazioni di sicurezza

Tutte le operazioni di installazione,

regolazione e adattamento a un

diverso tipo di gas devono essere

effettuate da un tecnico autorizzato,

nel rispetto della normativa e della

legislazione applicabili, nonché delle

prescrizioni delle società locali di

fornitura di gas ed elettricità.

Prima di effettuare qualsiasi

operazione, staccare l'alimentazione

elettrica e chiudere il gas

dell'apparecchio.

Per l'adattamento a un diverso tipo di

gas, si consiglia di rivolgersi al

Servizio Tecnico.

Questo apparecchio è stato concepito

esclusivamente per uso domestico, non

è consentito l'uso a scopi commerciali o

professionali. Questo apparecchio non

può essere installato in yacht o camper.

La garanzia ha validità solo in caso

venga rispettato l'utilizzo per cui è stato

concepito.

Prima dell'installazione, verificare che le

condizioni di distribuzione locale (tipo e

pressione del gas) e la regolazione

dell'apparecchio siano compatibili

(consultare la tabella I). Le condizioni di

regolazione dell'apparecchio sono

riportate sull'etichetta o sulla targa di

identificazione.

Questo apparecchio può essere

installato solo in un luogo ben ventilato,

nel rispetto dei regolamenti in vigore e

delle disposizioni relative alla

ventilazione. L'apparecchio non deve

essere collegato a un dispositivo di

espulsione dei prodotti di combustione.

Il cavo di alimentazione deve essere

fissato al mobile per evitare che tocchi

parti calde del forno o del piano di

cottura.

Gli apparecchi con alimentazione

elettrica devono essere collegati

obbligatoriamente a terra.

Non manipolare l'interno

dell'apparecchio. Ove necessario,

contattare il nostro Servizio Tecnico.

Prima dell’installazione

Questo apparecchio rientra nella classe

3 della norma EN 30-1-1 per gli

apparecchi a gas: apparecchio

incassato in un mobile.

I mobili vicini all’apparecchio devono

essere costituiti da materiali non

infiammabili. I rivestimenti stratificati e la

colla con cui sono fissati devono essere

resistenti al calore.

Questo apparecchio non può essere

installato su frigoriferi, lavatrici,

lavastoviglie o elettrodomestici simili. Il

piano di cottura può essere installato

esclusivamente sopra un forno ventilato.

Se si installa un forno sotto il piano di

cottura, lo spessore del piano di lavoro

può superare lo spessore minimo

richiesto indicato in questo manuale.

Prestare attenzione alle avvertenze

presenti nelle istruzioni per il montaggio

del forno.

Se si installa un estrattore, far

riferimento al relativo manuale di

installazione, mantenendo sempre una

distanza verticale minima di 650 mm dal

piano di cottura.

Preparazione del mobile

(fig. 1-2)

Effettuare un taglio, delle dimensioni

necessarie, sul piano di lavoro.

Se il piano di cottura è elettrico o misto

(gas ed elettricità) e non c’è un forno

nella zona sottostante, collocare un

separatore di materiale non

infiammabile (ad es. metallo o legno

compensato) a 10 mm dalla base del

piano di cottura.

In tal modo, se ne impedisce l’accesso

alla parte inferiore. Se il piano di cottura

è a gas, si raccomanda di collocare il

separatore alla stessa distanza.

Sui piani di lavoro in legno, rifinire le

superfici di taglio con una colla speciale,

per proteggerle dall’umidità.

Installazione

dell’apparecchio

Avvertenza:

Per il montaggio del piano

di cottura usare guanti protettivi.

Le graffe e la guarnizione adesiva

(bordo inferiore del piano di cottura)

vengono applicate in fabbrica. Non

rimuoverle per nessun motivo. La

guarnizione garantisce

l’impermeabilizzazione di tutta la

superficie di lavoro ed evita qualsiasi

infiltrazione. Per fissare l’apparecchio al

mobile di incasso, una volta collocato il

piano di cottura nella sua posizione di

lavoro, occorre svitare le graffe fino a

che non girano liberamente (non occorre

svitarle completamente) Incassare e

centrare il piano di cottura.

Premere sui bordi fino ad appoggiare

perfettamente tutto il perimetro.

Girare le graffe e stringerle a fondo. Le

viti dei fissaggi devono essere

perpendicolari alla base

dell'alloggiamento. Fig. 3

Smontaggio del piano di

cottura

Scollegare l’apparecchio dalla presa

elettrica e dall’attacco del gas.

Svitare le graffe e seguire, in modo

inverso, la procedura di montaggio.

Attacco del gas (fig. 4)

L’estremità del collettore d’ingresso del

piano di cottura a gas è dotato di

filettatura di 1/2” (20,955 mm). Questa

filettatura consente:

-Il raccordo rigido.

-L’attacco a un tubo flessibile metallico

(L min. 1 m - max. 3 m). In questo caso,

bisogna evitare il contatto di questo tubo

con le parti mobili dell’unità d’incasso

(ad esempio, un cassetto) e il passaggio

attraverso spazi che potrebbero

ostruirsi.

Nel caso in cui occorra realizzare una

connessione cilindrica, sostituire il

gomito montato in fabbrica con quello

fornito nel sacchetto degli accessori.

Fig. 4a.

Non scordarsi di intercalare la

guarnizione.

Attenzione! Se si manipola qualunque

tipo di raccordo, verificarne la tenuta.

Pericolo di perdite!

Il fabbricante non è responsabile se

qualche raccordo, dopo essere stato

manipolato, presenta perdite.

Connessione elettrica

(fig. 5).

Verificare che la tensione e la potenza

dell’apparecchio siano compatibili con

l’installazione elettrica.

I piani di cottura vengono forniti con un

cavo di alimentazione con o senza

spina.

Prevedere un interruttore onnipolare

con apertura di contatto di almeno 3mm

(tranne che per i collegamenti a spina,

se la presa è accessibile dall’utente).

Gli apparecchi muniti di spina devono

essere collegati soltanto a cassette con

presa di terra debitamente installata.

Questo apparecchio è del tipo “Y”:

il cavo di ingresso non può essere

cambiato dall’utente ma solo dal

Servizio di assistenza tecnica. Occorre

infatti rispettare il tipo di cavo e la

sezione minima.

Variazione del tipo di gas

Se la normativa del paese lo consente,

questo apparecchio può essere adattato

ad altri tipi di gas (v. targa

d’identificazione). I componenti

necessari a questa operazione si

trovano nella busta di conversione in

dotazione (secondo il modello). La busta

è disponibile presso il nostro Servizio di

assistenza tecnica. Procedere come

indicato di seguito:

A) Sostituzione degli iniettori dei

bruciatori rapido, semirapido e

ausiliare del piano di cottura (Fig. 6).

- Rimuovere le griglie, i coperchi del

bruciatore e i diffusori.

- Sostituire gli iniettori usando la chiave

disponibile presso il nostro servizio

tecnico, codice 424699, facendo

particolare attenzione che l'iniettore non

si distacchi quando tolto o fissato al

bruciatore.

Assicurarsi di serrarli a fondo per

garantirne la tenuta. In questi bruciatori,

non è necessario effettuare la

regolazione dell'aria primaria.

B) Sostituzione degli iniettori per

bruciatori a doppia fiamma (Fig. 7):

Il gruppo vetro/profili è fissato al resto

del piano di cottura attraverso un

sistema di fissaggio a clip. Per

rimuovere il gruppo vetro/profili

procedere come indicato di seguito:

- Rimuovere tutti i coperchi del

bruciatore e le griglie. Fig. 7a.

- Allentare le viti dei bruciatori, Fig. 7b-

7c, e rimuovere le manopole dai

rispettivi alloggiamenti.

Utilizzare la leva di smontaggio 483196

disponibile presso il nostro servizio

tecnico. Per liberare le clip anteriori,

applicare la leva nella zona indicata

nelle figure 8, a seconda del modello del

piano di cottura.

Non applicare la leva sugli angoli del

vetro sprovvisti di profilo o cornice!

- Per liberare le clip posteriori, sollevare

con attenzione il gruppo vetro/profilo

come indicato nella Fig. 8a.

Sostituzione iniettore a fiamma

esterna (Fig. 9a):

- Allentare la vite di fissaggio per liberare

la boccola spostandola all'indietro per

accedere facilmente all'iniettore

principale. Fig. a1.

- Rimuovere l'iniettore a fiamma esterna

ruotandolo verso sinistra. Fig. a2-a3.

- Avvitare il nuovo iniettore a fiamma

esterna. Fig. a3-a4, come da tabella II.

- Regolare la distanza nella boccola di

regolazione della portata d'aria L2

secondo il valore "Z" indicato nella

tabella II. Fig. a5.

- Serrare la vite di fissaggio. Fig. a6.

Sostituzione iniettore a fiamma

interna (Fig. 9b):

- Svitare il pezzo M3 dal pezzo avvitato

M2. Mantenere a questo scopo il pezzo

avvitato in senso contrario.

- Estrarre il tubo dal pezzo M2. Fig. b2.

- Smontare il gruppo M2-M4 dal pezzo

M1. Fig. b3-b4.

- Estrarre l'iniettore a fiamma interna M4

dal pezzo M2. Fig. b5-b6.

- Avvitare il nuovo iniettore a fiamma

interna M4, come indicato nella tabella

II. Fig. b6-b7.

Montare tutti i componenti seguendo il

procedimento inverso allo smontaggio.

- Se necessario, in base al tipo di gas,

regolare la distanza con la clip di

regolazione della portata d'aria in base

al valore "Y" indicato nella tabella II.

Fig. 10.

Regolazione delle chiavi

Collocare le manopole nella posizione di

minimo.

Estrarre le manopole dalle chiavi. Fig.

11.

È presente una tenuta di gomma

flessibile.

È sufficiente fare pressione con la punta

del cacciavite

per creare spazio e accedere alla vite di

regolazione della chiave. Fig. 11a

Non smontare mai la tenuta.

Se non è possibile accedere alla vite di

by-pass, smontare l'insieme lastra di

vetro più profili descritto in:

Sostituzione degli iniettori per i bruciatori

a doppia fiamma. Fig7.

Regolare il fuoco minimo girando la vite

di by-pass con un cacciavite a punta

piatta.

A seconda del tipo di gas utilizzato

dall'apparecchio, vedere la tabella III ed

effettuare l'azione corrispondente.

A: avvitare completamente le viti di by-

pass.

B: allentare le viti di by-pass fino ad

ottenere la corretta fuoriuscita del gas

dai bruciatori: verificare che passando

dalla posizione massima alla minima, il

bruciatore non si spenga, né si crei

alcun ritorno di fiamma.

C: le viti di by-pass devono essere

sostituite da un tecnico autorizzato.

D. non manipolare le viti di by-pass.

È importante posizionare tutte le tenute

per garantire la tenuta.

Questi elementi sono indispensabili per

il corretto funzionamento

dell’apparecchio dato che impediscono

l’introduzione di liquidi e sporcizia

all’interno dell’apparecchio.

Ricollocare le manopole.

Non smontare mai l’asse della chiave

(fig. 12). In caso di guasto, cambiare la

manopola completa.

Attenzione! Al termine, collocare

l’etichetta adesiva che indica il nuovo

tipo di gas vicino alla targa di

identificazione.

Lea las instrucciones del aparato antes

de proceder a su instalación y uso.

Los gráficos representados en estas

instrucciones de montaje son

orientativos.

El fabricante queda exento de toda

responsabilidad si no se cumplen las

disposiciones de este manual.

Indicaciones de seguridad

Todos los trabajos de instalación,

regulación y adaptación a otro tipo de

gas deben ser realizados por un

técnico autorizado, respetando la

normativa y legislación aplicables, y

las prescripciones de las compañías

locales eléctricas y de gas.

Antes de cualquier actuación, corte la

alimentación eléctrica y de gas del

aparato.

Se recomienda llamar al Servicio

Técnico para la adaptación a otro tipo

de gas.

Este aparato ha sido diseñado sólo para

uso doméstico, no estando permitido su

uso comercial o profesional. Este

aparato no puede ser instalado en yates

o caravanas. La garantía únicamente

tendrá validez en caso de que se

respete el uso para el que fue diseñado.

Antes de la instalación, debe comprobar

que las condiciones de distribución local

(naturaleza y presión del gas) y el

reglaje del aparato son compatibles (ver

tabla I). Las condiciones de reglaje del

aparato están inscritas sobre la etiqueta

o la placa de características.

Este aparato sólo puede ser instalado

en un lugar bien ventilado, respetando

los reglamentos en vigor y las

disposiciones relativas a la ventilación.

No debe conectarse el aparato a un

dispositivo de evacuación de los

productos de combustión.

El cable de alimentación debe fijarse al

mueble para evitar que toque partes

calientes del horno o placa de cocción.

Los aparatos con alimentación eléctrica

deben conectarse a tierra

obligatoriamente.

No manipule el interior del aparato. Si es

preciso, llame a nuestro Servicio

Técnico.

Antes de la instalación

Este aparato corresponde a la clase 3,

según la norma EN 30-1-1 para

aparatos a gas: aparato encastrado en

un mueble.

Los muebles próximos al aparato deben

ser de materiales no inflamables. Los

revestimientos estratificados y la cola

que los fija, deben ser resistentes al

calor.

Este aparato no se puede instalar sobre

neveras, lavadoras, lavavajillas o

similares.

Para instalar la placa de cocción sobre

un horno, este debe tener ventilación

forzada.

Si se instala un horno debajo de la placa

de cocción, el grosor mínimo indicado

para la superficie de trabajo puede ser

mayor que el indicado en estas

instrucciones. Observe las indicaciones

de las instrucciones de montaje del

horno.

Si se instala un extractor, debe tenerse

en cuenta su manual de instalación,

respetando siempre una distancia

vertical mínima de 650 mm a la placa de

cocción.

Preparación del mueble

(fig. 1-2)

Haga un corte de las dimensiones

necesarias en la superficie de trabajo.

Si la placa de cocción es eléctrica o

mixta (gas y electricidad) y no hay un

horno debajo, coloque un separador de

material no inflamable (p. ej. metal o

madera contrachapada) a 10 mm de la

base de la placa de cocción. Así impide

el acceso a la parte inferior de ésta.

Si la placa de cocción es de gas, se

recomienda colocar el separador a la

misma distancia.

En superficies de trabajo de madera,

barnice las superficies de corte con una

cola especial, para protegerlas de la

humedad.

Instalación del aparato

Nota:

Usar guantes de protección al

instalar la placa.

Las grapas y la junta adhesiva (borde

inferior de la placa de cocción) salen

puestas de fábrica, no quitar bajo ningún

concepto. La junta garantiza la

impermeabilización de toda la superficie

de trabajo y evita cualquier filtración.

Para la fijación del aparato al mueble de

encastramiento, deberá, una vez

colocada la placa de cocción en su

posición de trabajo, desatornillar cada

una de las grapas hasta que éstas giren

libremente (no es necesario el

desatornillado total).

Encastre y centre la placa de cocción.

Presione sobre sus extremos hasta que

se apoye en todo su perímetro.

Gire las grapas y apriételas a fondo. Los

tornillos de las grapas deben entrar en

sentido perpendicular a la base de la

carcasa. Fig. 3.

Desmontaje de la placa de

cocción

Desconecte el aparato de las tomas

eléctrica y de gas.

Desatornille las grapas y proceda de

modo inverso al montaje.

Conexión de gas (fig. 4)

El extremo de la conexión de entrada de

la placa de cocción de gas está provista

de una rosca de 1/2” (20,955 mm), que

permite:

- la conexión rígida.

- la conexión con un tubo flexible

metálico (L min. 1 m - max. 3 m). En

este caso hay que evitar el contacto de

este tubo con partes móviles de la

unidad de encastramiento (por ejemplo

un cajón) y el paso a través de espacios

que pudieran ser susceptibles de

obstruirse.

Si necesita realizar una conexión

cilíndrica, sustituya el codo instalado de

fábrica por el de la bolsa de

accesorios. Fig. 4a.

No olvide intercalar la junta.

¡Atención! Si manipula cualquier

conexión, compruebe la estanquidad.

¡Peligro de fuga!

El fabricante no se responsabiliza si

alguna conexión presenta fugas tras

haber sido manipulada.

Conexión eléctrica (fig. 5)

Compruebe que el voltaje y la potencia

del aparato son compatibles con la

instalación eléctrica.

Las placas de cocción se suministran

con un cable de alimentación con o sin

clavija de enchufe.

Debe preverse un interruptor de corte

omnipolar con abertura de contacto mín.

de 3 mm (excepto en conexiones con

enchufe, si éste es accesible para el

usuario).

Los aparatos provistos de clavija, sólo

se deben conectar a cajas de enchufe

con toma de tierra debidamente

instalada.

Este aparato es del tipo “Y”: el cable de

entrada no puede ser cambiado por el

usuario, sino por el Servicio Técnico. Se

deben respetar el tipo de cable y la

sección mínima.

Cambio del tipo de gas

Si la normativa del país lo permite, este

aparato se puede adaptar a otros gases

(ver placa de características). Las

piezas necesarias para ello están en la

bolsa de transformación suministrada

(según modelo) disponible en nuestro

Servicio Técnico. Los pasos a seguir

son los siguientes:

A) Cambio de inyectores de los

quemadores rápido, semi-rápido y

auxiliar de la placa de cocción (fig. 6):

- Retire las parrillas, tapas de quemador

y difusores.

- Cambie los inyectores usando la llave

disponible a través de nuestro servicio

técnico, con código 424699, teniendo

especial cuidado en que no se

desprenda el inyector al retirarlo o fijarlo

en el quemador.

Asegúrese de apretarlos a fondo para

garantizar la estanquidad. En estos

quemadores no hay que realizar reglaje

del aire primario.

B) Cambio de inyectores para los

quemadores de doble llama (fig. 7):

El conjunto cristal más perfiles está

fijado al resto de la placa de cocción por

un sistema de fijación de clipaje. Para

retirar el conjunto cristal más perfiles

proceder del siguiente modo:

- Quitar todas las tapas de quemador y

parrillas. Fig. 7a.

- Soltar los tornillos de los quemadores,

fig. 7b-7c, y extraer los mandos de sus

respectivos alojamientos.

Utilizar la palanca de desmontaje

483196 disponible a través de nuestro

servicio técnico. Para liberar el clipaje

delantero aplicar la palanca en la zona

señalada en las figuras 8 según su

modelo de placa de cocción.

¡Nunca aplique la palanca sobre los

cantos del cristal que no llevan perfil

o marco!

- Para liberar el clipaje trasero levante

con cuidado el conjunto cristal más perfil

según fig. 8a.

Cambio de inyector de llama exterior

(fig. 9a):

- Soltar el tornillo de sujeción, para

liberar el casquillo moviendolo hacia

atrás para acceder fácilmente al inyector

principal. Fig. a1.

- Extraer el inyector de llama exterior

girándolo hacia la izquierda. Fig. a2-a3.

- Enroscar el nuevo inyector de llama

exterior. Fig. a3-a4, según tabla II.

- Ajustar la distancia en el casquillo

regulador del caudal de aire L2 de

acuedo al valor -Z- indicado en la

tabla II. Fig. a5.

- Apretar el tornillo de sujeción. Fig. a6.

Cambio de inyector de llama interior

(fig. 9b):

- Desenroscar la pieza M3, de la pieza

roscada M2, sujetar para ello la pieza

roscada en sentido contrario.

- Extraer el tubo de la pieza M2. Fig. b2.

- Desmontar el conjunto M2-M4 de la

pieza M1. Fig. b3-b4.

- Extraer el inyector de llama interior M4

de la pieza M2. Fig. b5-b6.

- Enroscar el nuevo inyector de llama

interior M4, según tabla II. Fig. b6-b7.

Realice el montaje de todos los

componentes de forma inversa al

proceso de desmontaje.

- Si el gas lo requiere, ajustar la

distancia con el clip regulador del caudal

de aire de acuerdo con el valor -Y-

indicado en la tabla II. Fig. 10.

Reglaje de los grifos

Coloque los mandos en la posición de

mínimo.

Retire los mandos de los grifos. Fig. 11.

Se encontrará con un retén de goma

flexible. Bastará con que se presione

con la punta del destornillador para que

se libere el paso hacia el tornillo de

regulación del grifo. Fig. 11a.

Jamás desmonte el retén.

Si no encuentra el acceso al tornillo

bypass, desmonte el conjunto cristal

mas perfiles descrito en: Cambio de

inyectores para los quemadores de

doble llama. Fig. 7.

Regule el fuego mínimo girando el

tornillo bypass mediante un

destornillador de punta plana.

Dependiendo del gas al que vaya a

adaptar su aparato, ver tabla III, realice

la acción correspondiente:

A: apretar los tornillos bypass a fondo.

B: aflojar los tornillos bypass hasta la

correcta salida de gas de los

quemadores: compruebe que al ajustar

el mando entre el máximo y el mínimo,

el quemador no se apaga ni se crea

retroceso de llama.

C: los tornillos bypass deben ser

cambiados por un técnico autorizado.

D: no manipular los tornillos bypass.

Es importante que estén colocados

todos

los retenes para poder asegurar

la estanquidad. Estos dispositivos son

imprescindibles para el correcto

funcionamiento del aparato ya que

impiden la entrada de líquidos y

suciedad al interior del aparato.

Vuelva a colocar los mandos.

Nunca desmonte el eje del grifo (fig. 12).

En caso de avería, cambie el grifo

completo.

¡Atención! Al finalizar, coloque la

etiqueta adhesiva, indicando el

nuevo tipo de gas, cerca de la placa

de características.

Leia as instruções do aparelho antes de

proceder à sua instalação e uso.

Os gráficos são representados nestas

Instruções de montagem a título

orientativo.

O fabricante fica isento de toda a

responsabilidade caso não se

cumpram as disposições constantes

deste manual.

Indicações de segurança

Todos os trabalhos de instalação,

regulação e adaptação a outro tipo de

gás devem ser realizados por um

técnico autorizado, respeitando as

regulamentações e legislação

aplicáveis, bem como o estipulado

pelas empresas locais de

electricidade e de gás.

Antes de qualquer procedimento,

corte a alimentação eléctrica e de gás

do aparelho.

Recomenda-se chamar o Serviço

Técnico para a adaptação a outro tipo

de gás.

Este aparelho foi unicamente concebido

para utilização doméstica, não

podendo, por isso, ser utilizado para fins

comerciais ou profissionais. Este

aparelho não pode ser instalado em

iates ou caravanas. A garantia apenas

será válida caso o aparelho seja

utilizado correctamente e para os fins a

que se destina.

Antes da instalação deve comprovar se

as condições de distribuição local

(natureza e pressão do gás) e a

regulação do aparelho são compatíveis

(ver tabela I). As condições de

regulação do aparelho estão indicadas

na etiqueta ou na placa de

características.

Este aparelho só pode ser instalado

num local bem ventilado e cumprindo

com os regulamentos e as disposições

em vigor relativas à ventilação. Este

aparelho não deve ser ligado a um

equipamento extractor de produtos de

combustão.

O cabo de alimentação deve ser fixo ao

móvel para evitar que entre em contacto

com as partes quentes do forno ou da

placa de cozedura.

Os aparelhos com alimentação eléctrica

devem ser obrigatoriamente ligados à

terra.

Não manipule o interior do aparelho. Se

necessário, contacte o nosso Serviço de

Assistência Técnica.

Antes da instalação

Este aparelho corresponde à classe 3,

segundo a norma EN 30-1-1 para

aparelhos a gás: aparelho embutido

num móvel.

Os móveis que fiquem próximos do

aparelho devem ser feitos de materiais

não inflamáveis. Os revestimentos

estratificados e a cola que os fixa devem

ser resistentes ao calor.

Este aparelho não pode ser instalado

sobre frigoríficos, máquinas de lavar

roupa, máquinas de lavar loiça ou

aparelhos similares.

A placa de cozinhar só pode ser

montada sobre um forno ventilado.

Se for montado um forno por baixo da

placa de cozinhar, a espessura da

bancada pode ultrapassar a espessura

mínima exigida por este manual.

Respeite as indicações constantes das

instruções de montagem do forno.

Se se instalar um extractor, deve-se ter

em conta o manual de instalação,

respeitando sempre uma distância

vertical mínima de 650 mm da placa de

cozedura.

Preparação do móvel

(fig. 1-2)

Realize um corte das dimensões

necessárias na superfície de trabalho.

Se a placa de cozedura for eléctrica ou

mista (gás e electricidade) e se não

houver um forno por baixo da mesma,

coloque um separador de material não

inflamável (por ex. de metal ou madeira

contraplacada) a 10 mm da base da

placa de cozedura. Assim impede o

acesso à parte inferior desta. Se a placa

de cozedura for uma placa a gás,

recomenda-se colocar o separador à

mesma distância.

Em superfícies de trabalho de madeira,

envernize as superfícies de corte com

uma cola especial para protegê-las da

humidade.

Instalação do aparelho

Nota:

Utilize luvas de proteção para

montar a placa de cozinhar.

Os grampos e a junta adesiva (borda

inferior da placa de cozedura) vêm

instalados da fábrica e não devem ser

retirados sob nenhum conceito. A junta

garante a impermeabilização de toda a

superfície de trabalho e evita qualquer

filtração. Para a fixação ao móvel no

qual se pretende embutir o aparelho,

deve-se, uma vez colocada a bancada

na sua posição de trabalho,

desaparafusar cada um dos grampos

até fazê-los girar livremente (não sendo

necessário desaparafusar totalmente).

Encastre e centre a placa de cozedura.

Pressione sobre os seus extremos até

que se apoie em todo o seu perímetro.

Gire os grampos e aperte-os bem. Os

parafusos dos grampos devem estar na

vertical em relação ao fundo da caixa.

Fig. 3.

Desmontagem da placa de

cozedura

Desligue o aparelho das tomadas

eléctricas e de gás.

Desaparafuse os grampos e proceda de

modo inverso ao da montagem.

Conexão de gás (fig. 4)

A extremidade do colector de entrada da

placa de cozedura a gás está equipada

com uma rosca de 1/2” (20,955 mm).

Esta rosca permite:

- Realizar uma conexão rígida.

- Realizar a conexão com um tubo

flexível metálico (L min. 1 m - max. 3 m).

Neste caso, deve-se evitar o contacto

deste tubo com qualquer parte móvel da

unidade onde se embutirá o aparelho

(por exemplo, uma gaveta), bem como a

sua passagem por onde pudesse ficar

obstruído.

Para realizar uma ligação com tubagem

cilíndrica, substitua o cotovelo instalado

de fábrica pelo cotovelo incluído no

conjunto de acessórios. Fig. 4a.

Não se esqueça de intercalar a junta.

Atenção! Se manipular qualquer

conexão, verifique a estanquicidade.

Perigo de fuga!

O fabricante não se responsabiliza se

alguma conexão apresentar fugas

depois de ter sido manipulada.

Conexão eléctrica (fig. 5).

Verifique se a voltagem e a potência do

aparelho são compatíveis com a

instalação eléctrica.

As placas de cozedura fornecem-se

com um cabo de alimentação com ou

sem ficha.

Deve-se prever um interruptor

omnipolar com uma abertura de

contacto mínima de 3 mm (excepto em

ligações com ficha se esta estiver

acessível para o utilizador).

Os aparelhos fornecidos com ficha

devem ser ligados em tomadas de

corrente ligadas à terra devidamente

instaladas.

Este aparelho é do tipo “Y”: o cabo de

entrada não pode ser mudado pelo

utilizador, só o Serviço Técnico deve

fazê-lo. Deve-se sempre respeitar a

secção mínima e o tipo de cabo.

Alteração do tipo de gás

Se as regulamentações do país o

permitirem, este aparelho pode ser

adaptado a outros tipos de gás (ver

placa de características). As peças

necessárias para tal estão incluídas na

bolsa de transformação fornecida

(segundo o modelo). A bolsa está

disponível no nosso Serviço Técnico.

Os passos a seguir são os seguintes:

A) Substituição dos injectores dos

queimadores rápido, semi-rápido e

auxiliar da placa de cozedura (fig. 6):

- Retire as grelhas, as tampas de

queimador e os difusores.

- Mude os injectores usando a chave

disponível através do nosso serviço de

assistência técnica, com o código

424699, tendo especial atenção para

que não se solte o injector ao retirá-lo ou

fixá-lo no queimador.

Aperte bem os injectores para garantir a

estanqueidade. Nestes queimadores

não é necessário realizar a regulação do

ar primário.

B) Substituição dos injectores para

os queimadores de chama dupla

(fig. 7):

O conjunto de vidro e perfis está fixo na

restante parte da placa de cozedura

através de um sistema de fixação por

clipes. Para retirar o conjunto de vidro e

perfis, realize o seguinte procedimento:

- Retirar todas as tampas de queimador

e grelhas. Fig. 7a.

- Desapertar os parafusos dos

queimadores (fig. 7b-7c) e retirar os

comandos dos respectivos alojamentos.

- Utilizar a alavanca de desmontagem

483196 disponível através do nosso

serviço de assistência técnica. Para

soltar o clipe frontal, introduzir a

alavanca na zona indicada nas figuras 8

consoante o modelo da sua placa de

cozedura.

Nunca introduza a alavanca nas

esquinas do vidro que não

incorporam perfil ou moldura!

- Para soltar o clipe posterior, levante

cuidadosamente o conjunto de vidro e

perfis como indicado na fig. 8a.

Substituição do injector de chama

externa (fig. 9a):

- Desapertar o parafuso de fixação para

soltar a vedação para trás de modo a

aceder facilmente ao injector principal.

Fig. a1.

- Retirar o injector de chama externa

rodando-o para a esquerda. Fig. a2-a3.

- Enroscar o novo injector de chama

externa. Fig. a3-a4, consoante a tabela

II.

- Ajustar a distância na vedação

reguladora do fluxo de ar L2 de acordo

com o valor -Z- indicado na tabela II.

Fig. a5.

- Apertar o parafuso de fixação. Fig. a6.

Substituição do injector de chama

interna (fig. 9b):

- Desenroscar a peça M3 da peça

roscada M2, mantendo esta última em

sentido contrário.

- Retirar o tubo da peça M2. Fig. b2.

- Desmontar o conjunto M2-M4 da peça

M1. Fig. b3-b4.

- Retirar o injector de chama interna M4

da peça M2. Fig. b5-b6.

- Enroscar o novo injector de chama

interna M4, consoante a tabela II. Fig.

b6-b7.

Realize a montagem de todos os

componentes de forma inversa à do

processo de desmontagem.

- Se o tipo de gás o exigir, ajustar a

distância com o clipe regulador do fluxo

de ar de acordo com o valor -Y- indicado

na tabela II. Fig. 10.

Regulação das torneiras

Coloque os comandos na sua posição

mínima.

Retire os comandos das torneiras

(fig. 11).

Irá encontrar um retentor de borracha

flexível. Bastará que pressione com a

ponta da chave de fendas para ter

acesso ao parafuso de regulação da

torneira (fig. 11a). Nunca desmonte o

retentor. Se não encontrar o acesso ao

parafuso by-pass, desmonte o conjunto

de vidro + perfis descrito em:

Substituição de injectores para os

queimadores de dupla chama, fig. 7.

Regule a chama mínima girando o

parafuso By-pass através de uma chave

de fendas de ponta plana.

Dependendo do gás que vai adaptar ao

aparelho, ver a tabela III, realice a acção

correspondente:

A: apertar bem os parafusos bypass.

B: soltar os parafusos bypass até à

saída correcta de gás dos queimadores:

verifique se ao regular da posição

máxima para a mínima, a chama não se

apaga nem retrocede.

C: os parafusos bypass devem ser

substituídos por um técnico autorizado.

D: não manipular os parafusos bypass.

É importante que todos os retentores

estejam colocados para se poder

assegurar a estanquicidade. Estes

dispositivos são imprescindíveis para o

correcto funcionamento do aparelho, já

que impedem a entrada de líquido e a

formação de sujidade no interior do

aparelho.

Volte a colocar os comandos.

Nunca desmonte o eixo da torneira

(fig. 12). Em caso de avaria, deve-se

substituir todo o conjunto que conforma

a torneira.

Atenção! Ao terminar, coloque a

etiqueta adesiva, indicando o novo

tipo de gás, próximo da placa de

características.

Lees de instructies van het apparaat

voor het overgaan tot de installatie en

het gebruik ervan.

De grafieken afgebeeld in dit

Installatievoorschrift zijn ter oriëntatie.

De fabrikant is vrij van elke

verantwoordelijkheid indien niet

voldaan wordt aan de beschikkingen

van deze handleiding.

Veiligheidsaanwijzingen

Alle werkzaamheden inzake

installatie, afstelling en aanpassing

aan een ander gastype moeten

uitgevoerd worden door een

geautoriseerde vakman, waarbij de

toepasbare normen en wetgeving

nageleefd moeten worden en ook de

voorschriften van de lokale

elektriciteits- en gasmaatschappijen.

Sluit, voor elke handeling de stroom-

en gastoevoer van het apparaat af.

Het wordt aanbevolen de Technische

Dienst te telefoneren voor de

aanpassing aan een ander type gas.

Dit apparaat is enkel ontworpen voor

huishoudelijk, het commercieel of

professioneel gebruik hiervan is niet

toegelaten. Dit apparaat mag niet

worden geïnstalleerd in jachten of

caravans. De garantie zal enkel geldig

zijn wanneer het gebruik nageleefd werd

waarvoor deze ontworpen werd.

Voor de installatie, moet u controleren

dat de voorwaarden van lokale

distributie (aard en druk van het gas) en

de afstelling van het apparaat

compatibel zijn (zie tabel I). De

afstelvoorwaarden van het apparaat

staan op het label of op het

gegevensplaatje.

Dit apparaat mag enkel worden

geïnstalleerd in een goed verluchte

ruimte, waarbij de geldende

reglementen en beschikkingen inzake

ventilatie nageleefd worden. Het

apparaat mag niet worden aangesloten

op een inrichting voor de afvoer van de

verbrandingsproducten.

De voedingskabel moet worden

vastgemaakt in het meubelstuk, om te

voorkomen dat deze contact maakt met

de gedeeltes van de oven of van de

kookplaat die warm worden.

De apparaten met stroomtoevoer

moeten verplicht geaard worden.

Manipuleer de binnenzijde van het

apparaat niet. Telefoneer, indien nodig

onze Technische Dienst.

Voor de installatie

Dit apparaat stemt overeen met klasse

3, volgens de norm EN 30-1-1 voor

gasapparaten: apparaat ingebouwd in

een meubel.

De meubelen dichtbij het apparaat

moeten van niet-ontvlambare

materialen zijn. De gelaagde

bekledingen en de lijm die deze

bevestigt, moeten hittebestendig zijn.

Dit apparaat kan niet worden

geïnstalleerd op koelkasten,

wasmachines, vaatwassers of

dergelijke.

De kookplaat mag alleen boven een

geventileerde oven worden ingebouwd.

Wordt onder de kookplaat een oven

ingebouwd, dan kan de dikte van het

werkblad de minimaal vereiste dikte in

deze gebruiksaanwijzing overschrijden.

Neem de aanwijzingen in de

installatiehandleiding bij de oven in acht.

Indien een afzuigkap geïnstalleerd

wordt, moet rekening gehouden worden

met de installatiehandleiding hiervan,

waarbij altijd een minimale verticale

afstand van 650 mm tot de kookplaat

behouden wordt.

Voorbereiding van het

meubel (afb. 1-2)

Breng een insnijding aan van de nodige

afmetingen op het werkvlak.

Indien de kookplaat elektrisch is of

gemengd (gas en elektriciteit) en er is

geen oven onder, plaats een

scheidingsstuk van niet-ontvlambaar

materiaal (bv. metaal of gelaagd hout)

op 10 mm van de basis van de

kookplaat.

Zo wordt toegang vermeden tot de

onderzijde hiervan. Indien het een

gaskookplaat is, wordt aanbevolen het

scheidingsstuk op dezelfde afstand te

plaatsen.

Vernis voor houten werkvlakken de

snijvlakken met een speciale lijm, om

deze te beschermen tegen vocht.

Installatie van het apparaat

Aanwijzing:

Bij het inbouwen van de

kookplaat dient u

veiligheidshandschoenen te dragen.

De klemmen en de kleefpakking

(onderrand van de kookplaat) worden in

de fabriek geplaatst, verwijder deze

onder geen enkele voorwaarde. De

pakking garandeert de waterdichtheid

van het hele werkoppervlak en voorkomt

infiltraties. Voor de bevestiging van het

apparaat aan het inbouwmeubel

moeten, na het plaatsen van de

kookplaat in de werkstand, alle klemmen

losgedraaid worden tot deze vrij draaien

(het volledig losdraaien is niet nodig)

Bouw de kookplaat in en centreer.

Druk op de uiteinden hiervan tot deze

steunt op de hele omtrek.

Draai de klemmen en trek deze

helemaal aan. De schroeven van de

klemmen moeten loodrecht op de

bodem van de behuizing staan.

Afb. 3.

Uitbouw van de kookplaat

Sluit het apparaat af van de elektriciteits-

en gasaansluiting.

Draai de klemmen los en ga op

omgekeerde werkwijze te werk als bij de

montage.

Gasaansluiting (afb. 4)

Het uiteinde van de inlaatcollector van

de gaskookplaat is voorzien van een

schroefdraad van 1/2” (20,955 mm). Met

deze schroefdraad is mogelijk:

-Een starre verbinding.

-Verbinding met een flexibele metalen

buis (L min. 1 m - max. 3 m). In dit geval

moet worden vermeden dat deze buis

contact maakt met de beweegbare

onderdelen van de eenheid waarin de

kookplaat is ingebouwd (een lade,

bijvoorbeeld) of dat hij door ruimtes loopt

die verstopt kunnen raken.

Indien u een cilindrische aansluiting

moet maken, vervang dan het door de

fabriek geïnstalleerde kniestuk door dat

uit de zak met accessoires. Afb. 4a.

Vergeet niet om de pakking in te

voegen.

Opgelet!

Indien een aansluiting

gemanipuleerd wordt, controleer de

lekdichtheid. Lekgevaar!

De fabrikant neemt de

verantwoordelijkheid niet op zich indien

een aansluiting lekken vertoont, nadat

deze gemanipuleerd is.

Elektrische aansluiting

(afb. 5)

Controleer dat het voltage en het

vermogen van het apparaat compatibel

zijn met de elektrische installatie.

De kookplaten worden geleverd met een

voedingskabel met of zonder stekker.

Er moet een omnipolaire

onderbrekingsschakelaar voorzien

worden met een minimale

contactopening van 3mm (behalve bij

stekeraansluiting, indien deze

gemakkelijk bereikbaar is voor de

gebruiker).

De apparaten voorzien van een stekker,

moeten enkel aangesloten worden op

stekkerdozen met naar behoren

geïnstalleerde aarding.

Dit apparaat is van het type “Y”: de

invoerkabel mag niet vervangen worden

door de gebruiker, maar door de

Technische Dienst. Het type kabel en de

minimumdoorsnede dienen te worden

gerespecteerd.

Verandering bij toepassing

van andere soorten gas

Indien de norm van het land het toelaat,

mag dit apparaat aangepast worden aan

andere gassen (zie gegevensplaatje).

De nodige delen hiertoe bevinden zich in

het geleverde omvormingspakket

(afhankelijk van het model). Het pakket

is beschikbaar in onze Technische

Service.

Volg onderstaande stappen op:

A) Vervangen van de inspuiters van

de snelle, halfsnelle en auxiliaire

branders van de kookplaat (afb. 6):

- Verwijder de roosters, hoedjes van de

branders en verspreiders.

- Vervang de inspuiters met de sleutel

die beschikbaar is bij onze technische

dienst, met code 424699, zorg er in het

bijzonder voor dat de inspuiter niet

losraakt bij het verwijderen of

bevestigen op de brander.

Draai deze goed aan, om de

lekdichtheid te garanderen. In deze

branders hoeft geen afstelling van

primaire lucht plaats te vinden.

B) Vervangen van de inspuiters voor

de branders met dubbele vlam

(afb. 7):

Het glas met profielen is bevestigd aan

de rest van de kookplaat met een

clipbevestigingssysteem. Ga, om het

glas met profielen te verwijderen, op de

volgende wijze te werk:

- Verwijder alle hoedjes van de branders

en roosters. Afb. 7a.

- Maak de bouten van de branders los,

afb. 7b-7c, en neem de knoppen uit hun

respectievelijke houders.

Gebruik de uitbouwhendel 483196, die

beschikbaar is via onze technische

dienst. Gebruik, om de voorste clips los

te maken, de hendel in de zone die in de

afbeeldingen 8 is aangeduid, afhankelijk

van uw model kookplaat.

Gebruik de hefboom nooit op de

randen van het glas die geen profiel

of kader hebben!

- Til, om de achterste clips los te maken,

het glas met profiel voorzichtig op,

volgens afb. 8a.

Vervangen van de inspuiter van de

buitenste vlam (afb. 9a):

- Maak de bevestigingsbout los om de

bus vrij te maken, door deze naar achter

te verplaatsen, zodat u beter bij de

hoofdinspuiter kunt komen. Afb. a1.

- Verwijder de inspuiter van de buitenste

vlam door hem naar links te draaien.

Afb. a2-a3.

- Draai de nieuwe inspuiter van de

buitenste vlam vast. Afb. a3-a4, volgens

tabel II.

- Stel de afstand af in de afstelbus voor

luchtstroomsnelheid L2 in

overeenstemming met de -Z- waarde die

is aangeduid in tabel II. Afb. a5.

- Draai de bevestigingsbout vast. Afb.

a6.

Vervangen van de inspuiter van de

binnenste vlam (afb. 9b):

- Schroef onderdeel M3 van de

schroefdraad M2 los, terwijl u de

schroefdraad in tegengestelde richting

vasthoudt.

- Neem de buis uit onderdeel M2. Afb.

b2.

- Bouw het geheel M2-M4 uit onderdeel

M1. Afb. b3-b4.

- Neem de inspuiter van de binnenste

vlam M4 uit onderdeel M2. Afb. b5-b6.

- Schroef de nieuwe inspuiter van de

binnenste vlam M4 vast, volgens tabel II.

Afb. b6-b7.

Om alle onderdelen te monteren moeten

de stappen van het demontageproces in

omgekeerde volgorde worden

uitgevoerd.

- Als het type gas dat vereist, moet de

afstand met de afstelbus voor

luchtstroomsnelheid worden afgesteld in

overeenstemming met de -Y- waarde

die is aangeduid in tabel II. Afb. 10.

Afstelling van de kranen

Zet de knoppen in de laagste stand.

Haal de knoppen van de kranen af.

Afb. 11.

U treft een flexibele rubberen pakking

aan. Het volstaat te drukken met de punt

van de schroevendraaier om de doorlaat

naar de afstelbout van de kraan vrij te

maken. Afb. 11.a.

Bouw de pakking nooit uit.

Indien u de toegang tot de bypass bout

niet aantreft, bouw het geheel glas plus

profielen uit, beschreven in Vervanging

van inspuiters voor de branders met

dubbele vlam. Afb. 7.

Stel de minimumstand af door de

bypass bout te draaien met een

schroevendraaier met een vlakke punt:

Voer, afhankelijk van het gas waaraan

uw apparaat aangepast zal worden, zie

tabel III, overeenstemmende handeling

uit:

A: trek de bypass bouten helemaal aan.

B: trek de bypass bouten aan tot de

correcte gasinlaat van de branders:

controleer dat bij het afstellen van de

knop tussen de maximum- en

minimumstand, de brander niet uitgaat

noch gasinslag gevormd wordt.

C: de bypass bouten moeten worden

vervangen door een geautoriseerde

vakman.

D: Manipuleer de bypass bouten niet.

Het is belangrijk dat alle pakkingen

geplaatst zijn om de dichtheid te kunnen

verzekeren. Deze inrichtingen zijn

onmisbaar voor de correcte werking van

het apparaat, aangezien deze de inlaat

van vloeistof en vuil in het apparaat

vermijden.

Plaats de knoppen opnieuw.

Bouw de as van de kraan nooit uit

(afb. 12),bij storingen dient de kraan in

zijn geheel te worden vervangen.

Opgelet! Plaats ten slotte de sticker

die het nieuwe gastype aanduidt,

dichtbij het gegevensplaatje.

Cihaz

kurmadan veya kullanmadan

önce talimatlar

okuyunuz.

Bu Montaj talimatlar

nda belirtilen

grafikler oryantasyon amaçl

Bu k

lavuzdaki kurallara uyulmad

takdirde, üretici herhangi bir

sorumluluktan muaf olacakt

Güvenlik önerileri

Bütün kurulum, ayarlama ve gaz

tipine göre uyarlama i

lemleri yetkili

bir teknisyen taraf

ndan, ülkedeki

standartlara ve yürürlükteki kanuni

yönergeler ile yerel gaz ve elektrik

tedarikçisi

irketin talimatlar

uygun olarak gerçekle

tirilmelidir.

Herhangi bir i

lemden önce, cihaz

gaz ve elektrik beslemesini kesiniz.

er gaz tiplerine uyarlama

gerekti

inde Teknik Servisi

ça

rman

z önerilir.

Bu cihaz evde kullan

m için

tasarlanm

r, ticari veya profesyonel

amaçlarla kullan

lamaz. Bu cihaz yat

veya karavanlara kurulamaz. Garanti

sadece tasar

m amac

na uygun

kullan

lmas

durumunda geçerlidir.

Kurulumdan önce yerel da

ullar

(gaz

n do

ve bas

)

reniniz ve cihaz ayarlar

n uyumlu

oldu

undan emin olunuz (bkz. tablo I).

Cihaz ayarlama ko

ullar

etiket üzerinde

ya da özellikler tablosunda yaz

olarak

belirtilmi

tir.

Bu cihaz sadece havaland

rmas

iyi

yerlere, havaland

rma ile ilgili ko

ullar ve

yürürlükteki kurallara uygun olarak

kurulmal

r. Cihaz, bir yanm

alt

m mekanizmas

lanmamal

Elektrik kablosu, f

n veya pi

irme

tezgah

n s

cak k

mlar

na temas

etmemesi için mutfak mobilyas

sabitlenmelidir.

Elektrikle çal

an cihazlar

n tüm

lant

lar

mutlaka topraklanmal

Cihaz

n iç k

kurcalamay

Gerekirse Teknik Servisimizi ça

Kurulumdan önce

Bu cihaz EN 30-1-1 gazl

cihazlar

standard

na göre 3. s

f bir cihazd

mobilyaya gömme bir cihazd

Cihaz

n yak

ndaki mobilyalar, yan

olmayan malzemeden olmal

Kaplama katmanlar

ve bunlar

birbirine

yap

ran tutkal,

ya dayan

olmal

Bu cihaz, buzdolab

, çama

r makinesi,

bula

k makinesi ve benzeri e

yalar

üzerine kurulamaz.

Ocak sadece havaland

rmal

bir f

üzerine monte edilebilir.

Oca

n alt

na bir f

n monte edilirse,

çal

ma tezgah

kal

bu k

lavuzda

talep edilen minimum kal

abilir.

n montaj k

lavuzundaki uyar

lara

dikkat ediniz.

Havaland

rma kurarken kullan

lavuzu dikkate al

nmal

, her zaman

irme tezgah

na en az 650 mm dikey

hiza al

nmal

Mobilyan

n haz

rlanmas

(

ekil 1-2)

Çal

ma yüzeyinin üzerine, belirtilen

ölçülerde bir kesik aç

irme tezgah

elektrikli veya çoklu (gaz

ve elektrik) ise ve alt

nda f

bulunmuyorsa, pi

irme tezgah

taban

na 10 mm’lik yanmaz

materyalden bir seperatör yerle

tiriniz

(örne

in metal ya da ah

ap kontrplak).

Böylece alt k

sma giri

engellenmi

olur.

irme tezgâh

gazl

ise, yine ayn

mesafede bir separatör yerle

tiriniz.

ap çal

ma tezgâhlar

, yüzeyi

nemden korumak amac

yla özel bir kola

ile verniklenir.

Cihaz

n kurulumu

Bilgi:

Oca

n montaj

için koruyucu

eldiven kullan

Modele ba

olarak k

skaçlar ve

yap

kan conta (pi

irme tezgah

plakas

n alt k

nda) fabrikada

monte edilmi

olarak gelir; bunlar

hiçbir

surette bulunduklar

yerden

kartmay

z. Conta, tüm çal

yüzeyinin su geçirmezli

ini sa

lar ve

herhangi bir s

önler.

Cihaz

mutfak ünitesine ba

lamak için,

öncelikle oca

ru pozisyonda

yerle

tiriniz sonra tüm ankastrenin ve

irme tezgâh

n k

skaçlar

rahatça

dönebilmeleri için gev

etiniz.

Yüzeyin tüm çevresini destekleyene

kadar kenarlar

ndan bast

skaçlar

döndürünüz ve s

vidalay

z. S

rma c

vatalar

gövde

taban

na dikey konumda olmal

ekil 3.

irme tezgâh

sökülmesi

Cihaz

n elektrik ve gaz al

lar

kapat

skaçlar

kar

z ve montaj

n tersi bir

rayla devam ediniz.

Gaz ba

lant

(

ek. 4)

- Pi

irme tezgâh

gaz giri

kolektörünün

uç k

1/2” (20,955 mm)’lik bir yivli

dirsek ile donat

r. Bu yivli dirsek:

•Sabit bir ba

lant

• Ba

lant

n esnek bir metal bir hortum

ile gerçekle

tirilmesini sa

lar (L min.

1 m - max. 3 m). Bu durumda hortumun,

ankastre biriminin hareketli parçalar

(örne

in bir çekmece) ile temas

etmesine ve t

kanmas

na yol açabilecek

olan yerlerden geçi

inin önlenmesi

gereklidir.

Silindirik ba

lant

yap

lmas

gerekirse,

fabrikada monte edilen dirse

i aksesuar

çantas

ndakiyle de

tiriniz.

ekil 4a.

Contay

takmay

unutmay

Dikkat

! Herhangi bir ba

lant

tirilecek oldu

unda s

rma yap

yapmad

kontrol ediniz. S

tehlikesi!

Herhangi bir gaz ba

lant

, kurcalanma

sonucu s

yapt

takdirde üretici

firma sorumluluk kabul etmez.

Elektrikli ba

lant

(

ekil. 5)

Cihaz

n güç ve voltaj

n elektrikli

kurulum için uygun olup olmad

kontrol ediniz.

irme tezgahlar

, fi

li veya fi

siz bir

besleme kablosu ile birlikte tedarik edilir.

Minimum temas aç

3mm olan bir

omnipolar ak

m kesici temin edilmelidir

(kullan

taraf

ndan eri

ilebiliyorsa prizli

lant

lar hariç).

leri olan cihazlar, sadece uygun

ekilde yerle

tirilmi

topraklama giri

prizlere ba

lanmal

Bu cihaz “Y” tipindedir: Giri

kablosu,

kullan

taraf

ndan, Teknik Servis

olmadan de

tirilemez. Kablo tipine ve

minimum kal

a dikkat etmek

gerekmektedir.

Gaz tipinin de

tirilmesi

Ülke standartlar

izin verdi

i takdirde,

cihaz farkl

gaz tiplerine uyarlanabilir

(özellikler tablosuna bak

z). Bunun için

gerekli olan parçalar, Teknik

Servisimizden temin edebilece

iniz

(modele göre) transformasyon donan

çantas

nda bulunmaktad

zlenecek ad

mlar

ekildedir:

A) Pi

irme tezgah

n h

, yar

ve yard

brülörlerinin uçlar

tirilmesi (

ek. 6):

- Izgaralar

, brülör kapaklar

ve alev

lar

kar

- Teknik Servis departman

(kodu

424699) taraf

ndan sa

lanan ingiliz

anahtar

ile ç

kard

zda veya

tirdi

inizde brülör ucunun

dü

memesine dikkat ederek ç

kar

rmazl

garanti etmek için iyice

ndan emin olunuz. Bu

brülörlerde, primer hava düzenlemesini

gerçekle

tirmeye gerek yoktur.

B) Çift alevli brülör uçlar

tirilmesi (

ek. 7):

Cam ve çerçeve bile

imi, pi

irme

tezgah

n geri kalan

na bir ba

lant

sistemi ile ba

r. Cam ve çerçeve

bile

imini sökmek için a

daki

lemleri takip ediniz:

- Tüm

zgaralar

ve brülör kapaklar

kar

ek. 7a.

- Brülörlerin vidalar

gev

etiniz,

ek.

7b-7c ve bunlara ait yuvalar

n kumanda

dü

melerini ç

kar

Teknik servisimizden 483196 kodu ile

tedarik edebilece

iniz bir demontaj aleti

kullan

z. Ön k

mdaki ba

lant

açmak için pi

irme tezgah

modeline göre anahtar

ekil 8'de

belirtilen alanda uygulay

Cam bölümün kenarlar

ndaki tutacak

mlara, profil veya çerçeve

uygulamas

yapmay

- Arka bölümün ba

lant

açmak için

ekil 8a'ya uygun olarak, cam profilleri

dikkatlice kald

alev brülör ucunun de

tirilmesi

(

ek. 9a):

- Ana brülör ucuna kolayca eri

mek için

tersi yönde çevirerek serbest

rak

p ba

lant

vidas

gev

etiniz.

ek.

a1.

- D

alev brülör ucunu sola do

çevirerek ç

kar

ek. a2-a3.

- Yeni d

alev brülör ucunu tak

ek.

a3-a4, tablo II'ye bak

- Tablo II'de belirtilen -Z- de

erine uygun

olarak L2 hava ak

regülatör

kapa

n mesafesini ayarlay

ek.

a5.

- Ba

lant

vidas

ek. a6.

ç alev brülör ucunun de

imi

(

ek. 9a):

- M3 parças

, M2'ye vidal

olan

parçadan ç

kar

z, bu i

lemi yapmak

için vidal

parçay

ters istikamette

çeviriniz.

- M2 parças

n tüpünü ç

kar

ek.

b2.

- M2-M4 parças

M1 parças

ndan

kar

ek. b3-b4.

- M4 iç alev brülör ucunu M2

parças

ndan ay

ek. b5-b6.

- II tablosuna uygun olarak yeni iç alev

brülör ucunu vidalay

ek. b6-b7.

Bütün parçalar

n yeniden ba

lanmas

lemini sökme i

leminin tersi

eklinde

gerçekle

tiriniz.

- E

er gerekirse, gaz mesafesini küçük

hava ak

regülatörü arac

yla

Tablo II'de gösterilen -Y- de

erine göre

ayarlay

ek. 10.

Vanalar

n ayarlanmas

- Kumanda dü

melerini minimum

konumuna getiriniz.

- Kumandalar

n kontrol dü

melerini

kart

ekil 11.

Dü

melerin esnek lastikli contas

vard

Vanan

n regülasyon vidas

na do

serbest kalmas

için düz uçlu

tornavidan

n ucuyla bast

rmak yeterlidir.

ekil 11a.

Contay

asla demonte etmeyiniz.

Bypass vidas

na eri

imi bulamazsan

‘Çift alevli brülör uçlar

n de

tirilmesi’

nda belirtilen cam ve profil aksam

ile birlikte demonte ediniz.

ekil 7.

Düz uçlu tornaviday

ilgili noktaya

uygulamak suretiyle bypass vidas

çekerek minimum ate

i ayarlay

Cihaz

ayarlayaca

z gaz tipine

göre tablo III’e bak

z, kar

k gelen

lemi gerçekle

tiriniz:

A: bypass vidalar

sonuna kadar aç

B: brülörlerden do

ru gaz ç

gerçekle

ene kadar bypass vidalar

gev

etiniz, minimum ve maksimum

ayarlar

yapt

z s

rada brülörün

sönmedi

ine ve alevin azalmad

emin olunuz.

C: bypass vidalar

Teknik Servisimiz

taraf

ndan de

tirilmelidir.

D: bypass vidalar

kurcalamay

rma olmad

ndan emin olmak için

tüm

contalar

n tak

olmas

gerekmektedir. Bu gereklilikler cihaz

ru bir

ekilde çal

mas

ve d

dan

cihaz

n içine girebilecek s

ya da

pisliklerin önüne geçilmesi için

vazgeçilmezdir.

Kumanda dü

melerini yeniden

yerle

tiriniz.

Vana milini asla sökmeyiniz (

ekil 12).

za halinde vanay

komple de

tiriniz.

Dikkat! Son olarak yeni gaz tipini

gösteren etiketi özellikler tabelas

yan

na yap

Перед

началом

монтажа

эксплуатации

внимательно

изучите

руководство

Вашему

электроприбору

Приведенные

данном

руководстве

по

монтажу

рисунки

являются

ориентировочными

При

невыполнении

инструкций

содержащихся

данном

руководстве

производитель

освобождается

от

всякой

отетственности

Инструкции

по

безопасному

использованию

Все

операции

по

установке

наладке

адаптации

другому

виду

газа

должны

проводиться

сертифицированным

сециалистом

соответствии

действующими

нормами

законодательством

также

предписаниями

местных

газо

электроснабжающих

компаний

Перед

проведением

любых

действий

необходимо

перекрыть

подачу

газа

электроэнергии

данному

электроприбору

Для

адаптации

прибора

другому

виду

газа

рекомендуется

связаться

сервисным

центром

Данный

прибор

предназначен

исключительно

для

бытового

использования

не

может

применяться

промышленных

или

коммерческих

целях

Данный

прибор

нельзя

устанавливать

на

яхтах

или

автокемперах

Гарантия

производителя

действительна

только

случае

использования

прибора

по

назначению

Перед

установкой

необходимо

проверить

соответствуют

ли

характеристики

подаваемого

Вашем

регионе

газа

(

вид

газа

давление

)

настройкам

прибора

(

см

таблицу

Параметры

настройки

прибора

указаны

на

этикетке

табличке

характеристиками

Данный

прибор

можно

устанавливать

только

хорошо

проветриваемом

месте

соответствии

действующими

нормами

инструкциями

относительно

вентиляции

помещений

Данный

прибор

нельзя

подсоединять

дымоходу

для

отвода

дымовых

газов

Кабель

питания

необходимо

закрепить

на

тумбе

чтобы

не

допускать

его

соприкосновения

нагревающимися

деталями

духового

шкафа

или

варочной

панели

Приборы

работающие

от

электросети

должны

обязательно

подсоединяться

заземлению

Нельзя

вносить

изменения

во

внутренние

элементы

прибора

Если

необходимо

произвести

ремонт

обратитесь

наш

сервисный

центр

Перед

началом

установки

Данный

прибор

относится

третьему

классу

по

стандарту

EN 30-1-1

для

газовых

приборов

встроенное

оборудование

Мебель

соприкасающаяся

варочной

панелью

должна

быть

изготовлена

из

невоспламеняющихся

материалов

Облицовочные

слоистые

покрытия

закрепляющий

их

клей

должны

быть

термостойкими

Данный

прибор

нельзя

устанавливать

над

холодильниками

стиральными

машинами

посудомоечными

машинами

другой

подобной

техникой

Варочную

панель

можно

встраивать

также

над

духовым

шкафом

но

только

если

он

является

вентилируемым

При

установке

под

варочной

панелью

духового

шкафа

толщина

столешницы

может

превышать

необходимый

минимум

указанный

этом

руководстве

этом

случае

следуйте

указаниям

руководства

по

монтажу

духового

шкафа

При

монтаже

вытяжного

устройства

необходимо

следовать

инструкциям

соответствующего

руководства

по

монтажу

следя

за

тем

чтобы

расстояние

от

вытяжки

до

варочной

панели

по

вертикали

было

не

менее

650

мм

Подготовка

тумбы

(

рис

. 1-2)

Проделайте

столешнице

отверстие

нужных

размеров

Если

Вас

электрическая

или

комбинированная

(

газовые

электрические

конфорки

)

варочная

панель

духовой

шкаф

под

ней

не

устанавливается

необходимо

поставить

под

ней

перегородку

из

невоспламе

няющегося

материала

(

например

из

металла

или

фанерного

листа

)

на

рас

стоянии

мм

от

основания

варочной

панели

Таким

образом

Вы

перекроете

доступ

нижней

части

панели

случае

газовой

варочной

панели

также

рекомендуется

установить

перегородку

на

том

же

расстоянии

Если

столешница

выполнена

из

дерева

покройте

поверхность

среза

особым

герметиком

чтобы

защитить

ее

от

действия

влаги

Монтаж

прибора

Указание

При

установке

варочной

панели

используйте

защитные

перчатки

Скобы

клеющееся

уплотнение

(

по

нижнему

краю

варочной

панели

)

устанавливаются

на

фабрике

ни

коем

случае

не

снимайте

их

Уплотнение

гарантирует

влагонепроницаемость

всей

столешницы

препятствует

фильтрации

влаги

Чтобы

закрепить

варочную

панель

тумбе

после

того

как

панель

установлена

рабочее

положение

Вам

потребуется

рас

крутить

все

скобы

чтобы

они

свободно

вращались

(

откручивать

их

до

конца

необязательно

Вставьте

варочную

панель

подготовленное

отверстие

выровняйте

ее

Нажмите

на

края

панели

так

чтобы

варочная

панель

оперлась

на

край

столешницы

по

всему

периметру

Поверните

скобы

туго

затяните

их

Винты

для

скоб

должны

быть

расположены

строго

перпендикулярно

дну

корпуса

Рис

. 3.

Демонтаж

варочной

панели

Перекройте

подачу

газа

электроэнергии

прибору

Открутите

винты

скоб

повторите

действия

выполненные

во

время

монтажа

обратном

порядке

Подключение

газа

(

рис

. 4)

На

конце

впускного

патрубка

варочной

панели

имеется

резьба

диаметром

1/2” (20,955 mm).

Эта

резьба

позволяет

осуществить

жесткое

соединение

гибким

металлическим

шлангом

(L min. 1 m - max. 3 m).

последнем

случае

необходимо

предотвратить

контакт

шланга

подвижными

частями

мебельной

тумбы

которую

встраивается

варочная

панель

, (

например

выдвижным

ящиком

)

его

прохождение

местах

которые

могут

оказаться

загроможденными

Если

необходимо

выполнить

цилиндрическое

соединение

замените

колено

установленное

на

заводе

на

колено

из

пакета

принадлежностями

. P

ис

. 4a.

Не

забудьте

установить

уплотнительную

прокладку

Внимание

После

любых

операций

соединениями

проверьте

их

герметичность

Существует

опасность

утечки

газа

Производитель

не

несет

никакой

ответственности

за

утечку

соединениях

произведенных

исполнителем

монтажа

Подключение

электросети

(

рис

. 5)

Проверьте

чтобы

напряжение

мощность

прибора

подходили

Вашей

электросети

Варочные

панели

поставляются

кабелем

питания

который

может

не

иметь

штепсельной

вилки

Необходимо

установить

размыкающее

устройство

для

всех

полюсов

прибора

воздушным

зазором

между

контактами

не

менее

мм

(

за

исключением

случаев

подсоединения

использованием

розетки

если

пользователь

имеет

ней

доступ

Приборы

снабженные

штепсельной

вилкой

можно

подключать

только

розеткам

правильно

установленным

заземлением

Данный

прибор

относится

классу

защиты

“Y”:

не

допускается

замена

кабеля

питания

пользователем

это

может

делать

только

сервисный

центр

Необходимо

учитывать

тип

кабеля

его

минимальное

сечение

Адаптация

другому

виду

газа

Если

это

разрешено

нормами

Вашей

страны

данный

прибор

можно

настроить

для

использования

другими

видам

газа

(

см

табличку

характеристиками

Необходимые

для

этого

детали

находятся

поставляемом

вместе

некоторыми

моделями

наборе

для

адаптации

Этот

набор

можно

также

приобрести

нашем

сервисном

центре

Необходимо

выполнить

следующие

действия

A).

Замена

жиклеров

горелок

быстрой

полубыстрой

вспомогательной

конфорки

варочной

панели

(

рис

. 6):

Снимите

решетки

крышки

горелок

рассекатели

Замените

жиклеры

помощью

ключа

имеющегося

продаже

нашем

сервисном

центре

(

артикул

424699),

тщательно

следя

за

тем

чтобы

жиклер

не

соскочил

процессе

его

снятия

или

закрепления

на

горелке

Убедитесь

том

что

жиклеры

тщательно

прижаты

чтобы

обеспечить

герметичность

горелок

данных

конфорках

не

нужно

производить

регулировку

подачи

первичного

воздуха

B).

Замена

жиклеров

на

горелках

конфорок

двойного

пламени

(

рис

. 7):

Блок

стекла

профилями

рамы

фиксируется

на

варочной

панели

помощью

винтов

креплений

Чтобы

снять

блок

стекла

профилями

следуйте

данным

указаниям

Снимите

все

крышки

горелок

решетки

(

рис

. 7a).

Открутите

винты

горелок

(

рис

. 7c —

7d)

вытащите

ручки

управления

из

их

гнезд

Используйте

рычаг

для

демонтажа

(

артикул

483196),

который

можно

приобрести

нашем

сервисном

центре

Чтобы

отсоединить

детали

крепления

передней

части

варочной

панели

воспользуйтесь

рычагом

точке

отмеченной

на

рисунке

номер

соответствующем

модели

вашей

варочной

панели

Никогда

не

нажимайте

рычагом

на

края

стеклянного

блока

которые

не

защищены

профилем

или

рамой

Чтобы

отсоединить

детали

крепления

задней

части

панели

осторожно

поднимите

блок

стекла

профилями

как

это

показано

на

рис

. 8a.

Замена

жиклера

внешнего

кольца

пламени

(

рис

. 9a):

Открутите

крепежный

винт

чтобы

сдвинуть

втулку

получить

доступ

главному

жиклеру

(

рис

. a1).

Извлеките

жиклер

внешнего

кольца

пламени

повернув

его

влево

(

рис

. a2 — a3).

Закрутите

новый

жиклер

внешнего

кольца

пламени

(

рис

. a3 — a4)

соответствии

таблицей

II.

Отрегулируйте

расстояние

до

втулки

регулятора

подачи

воздуха

соответствии

параметром

указанным

таблице

II (

рис

. a5).

Закрутите

крепежный

винт

(

рис

. a6).

Замена

жиклера

внутреннего

кольца

пламени

(

рис

. 9b):

Открутите

деталь

от

нарезной

детали

M2.

Для

этого

придерживайте

нарезную

деталь

оказывая

на

нее

давление

противоположном

направлении

Извлеките

трубу

из

детали

(

рис

. b2).

Открутите

соединенные

детали

M2-

от

детали

M1 (

рис

. b3 — b4).

Извлеките

жиклер

внутреннего

кольца

пламени

из

детали

(

рис

. b5 — b6).

Закрутите

новый

жиклер

внутреннего

кольца

пламени

соответствии

таблицей

II (

рис

. b6 —

b7).

Снова

соберите

все

детали

повторив

обратном

порядке

те

же

действия

что

процессе

демонтажа

Если

этого

требует

тип

газа

отрегулируйте

расстояние

до

зажима

регулировки

подачи

воздуха

соответствии

со

значением

указанным

таблице

II (

рис

. 10).

Настройка

кранов

Установите

ручки

управления

положение

минимального

огня

Снимите

ручки

кранов

Рис

. 11.

Вы

увидите

гибкую

резиновую

прокладку

Достаточно

нажать

на

концом

отвертки

чтобы

открылся

регулировочный

винт

крана

Рис

. 11

Ни

коем

случае

не

снимайте

прокладку

Если

Вы

не

можете

найти

доступ

байпасному

винту

демонтируйте

блок

стекла

профилями

так

как

это

описано

разделе

Сменить

жиклеры

на

конфорках

двойного

пламени

» (

рис

. 7).

Отрегулируйте

минимальную

величину

пламени

повернув

байпасный

винт

помощью

плоской

отвертки

зависимости

от

типа

газа

которому

Вы

адаптируете

свой

прибор

(

см

таблицу

III),

следуйте

этим

инструкциям

закрутите

байпасные

винты

до

отказа

ослабьте

байпасные

винты

пока

газ

не

будет

правильно

выходить

из

горелок

убедитесь

чтобы

при

повороте

ручки

управления

от

максимальной

до

минимальной

отметки

горелки

не

гасли

не

давали

возврата

пламени

байпасные

винты

Вашего

прибора

нужно

заменить

нашем

сервисном

центре

никаких

действий

байпасными

винтами

предпринимать

не

нужно

Для

обеспечения

герметичности

важно

чтобы

все

уплотнительные

прокладки

находились

на

своем

месте

Эти

элементы

необходимы

для

правильной

работы

прибора

так

как

препятствуют

проникновению

воды

грязи

внутрь

варочной

панели

Снова

установите

ручки

управления

Никогда

не

демонтируйте

вал

газового

крана

(

Рис

. 12).

случае

его

повреждения

замените

весь

кран

Внимание

После

окончания

работы

наклейте

этикетку

наименованием

нового

типа

газа

около

таблички

характеристиками

COUNTRIES/GASES

GAS ADJUSTED

MODEL

TYPE

Qn G30, G31, G20, G25, G110 (kW)

G25.1 (kW)

G20 (m3/h)

G25 (m3/h)

G25.1 (m3/h)

G30 (g/h)

G31 (g/h)

G110 (g/h)

ER626PB70N

HSE-K6F4030

7,70

0,734

0,854

559

550

0,8 W

220-240 V~

50/60 Hz

ER726RB71N

HSE-K7F4V30

11,90

1,134

1,319

864

849

0,8 W

220-240 V~

50/60 Hz

PRP626B70N

HSE-K6F4030

7,70

0,734

0,854

559

550

0,8 W

220-240 V~

50/60 Hz

ER626PF70E

HSE-K6F403F

7,70

0,734

0,854

0,852

559

550

3,00 W

220-240 V~

50/60 Hz

ER626PT70E

HSE-K6F403M

7,70

0,734

0,854

0,852

559

550

3,00 W

220-240 V~

50/60 Hz

ER626YB70E

HSE-K6F3S30

5,80

0,553

0,643

0,642

421

414

1800 W

220-240 V~

50/60 Hz

ER726RB71E

HSE-K7F4V30

11,90

11,70

1,134

1,319

1,295

864

849

0,8 W

220-240 V~

50/60 Hz

ER726RF71E

HSE-K7F4V3F

11,90

11,70

1,134

1,319

1,295

864

849

3,00 W

220-240 V~

50/60 Hz

ER726RT71E

HSE-K7F4V3M

11,90

11,70

1,134

1,319

1,295

864

849

3,00 W

220-240 V~

50/60 Hz

GK51TG

HSE-K7F4V30

11,90

1,134

1,319

864

849

0,8 W

220-240 V~

50/60 Hz

PRP626F70E

HSE-K6F403F

7,70

0,734

0,854

0,852

559

550

3,00 W

220-240 V~

50/60 Hz

PRP626M70E

HSE-K6F4030

7,70

0,734

0,854

0,852

559

550

0,8 W

220-240 V~

50/60 Hz

PRR726F71E

HSE-K7F4V3F

11,90

11,70

1,134

1,319

1,295

864

849

3,00 W

220-240 V~

50/60 Hz

PRY626B70E

HSE-K6F3S30

5,80

0,553

0,643

0,642

421

414

1800 W

220-240 V~

50/60 Hz

ER626PB70E

HSE-K6F4030

7,70

0,734

0,854

0,852

559

550

1,753

0,8 W

220-240 V~

50/60 Hz

GK41TG

HSE-K6F4030

7,70

0,734

0,854

559

550

1,753

0,8 W

220-240 V~

50/60 Hz

PRP626B70E

HSE-K6F4030

7,70

0,734

0,854

0,852

559

550

1,753

0,8 W

220-240 V~

50/60 Hz

ER626PB70D

HSE-K6F4030

7,70

0,734

0,854

0,852

559

550

0,8 W

220-240 V~

50/60 Hz

ER726RF71D

HSE-K7F4V3F

11,90

11,70

1,134

1,319

1,295

864

849

3,00 W

220-240 V~

50/60 Hz

Cat.

2L3B/P

(mbar)

Cat.

2E+3+

2H3B/P

20-50

/25-28-30

2H3B/P

20-30

2H3+

IT/PT

20-30/37

ES/GB/GR/IE

2H3+

20-28/37

20-37

II 2ELL3B/P

20-50

2E3P(B/P)

BE/FR

DK/FI/SE/CZ/SK/EE/LT/SI/RO/BG/NO/CY

(mbar)

BE/FR

Cat.

2E+3+

20-50

2H3B/P

20-30

2H3+

IT/PT

20-50

2H3+

20-28/37

III 1a2H3B/P

8-20-30

III 1ab2H3B/P

8-20-30

ES/GB/GR/IE

FI/CZ/SK/EE/LT/SI/RO/BG/NO/CY

20-37

/25-28-30

20-30/37

2H3B/P

2ELL3B/P

2E3P(B/P)

(mbar)

Cat.

2E+3+

2H3B/P

20-50

20/25-28-30/37

2H3B/P

20-30

ES/GR

2H3+

IT/PT

20-30/37

2ELL3B/P

20-28/37

20-50

2H3+

20-37

2E3B/P

BE/FR

DK/FI/SE/CZ/SK/EE/LT/SI/RO/BG/NO/CY

(mbar)

AARDGAS G25/25 mbar

G-20/20 mbar ERDGAS / ERDGAS E / NA

TURGAS / GAS NA

TURAL

MAAKAASU NA

TURGAS /

Φυοικ_αεοιο /

TURAL

GAS / GAS MET

ANO / GAS

TUREL

/ GAZ ZIEMNY

G-20/G-25-20/25 mbar

AARDGAS / GAZ

TUREL

LACQ

G-20/20 mbar ERDGAS / ERDGAS E / NA

TURGAS / GAS NA

TURAL

MAAKAASU NA

TURGAS /

Φυοικ_αεοιο /

TURAL

GAS / GAS MET

ANO / GAS

TUREL

/ GAZ ZIEMNY

G-20/G-25-20/25 mbar

AARDGAS / GAZ

TUREL

LACQ

G-20/20 mbar ERDGAS / ERDGAS E / NA

TURGAS / GAS NA

TURAL

MAAKAASU NA

TURGAS /

Φυοικ_αεοιο /

TURAL

GAS / GAS MET

ANO / GAS

TUREL

/ GAZ ZIEMNY

G-20/G-25-20/25 mbar

AARDGAS / GAZ

TUREL

LACQ

III

Cod. 9000818475 I

G20/20 G20/25 G25/20 G25/25 G25.1/25 G30/29 G30/37 G30/50 G31/37 G110-G120/8

G20/20

G20/25

G25/20

G25/25

G25.1/25

G30/29

G30/37

G30/50

G31/37

G110-G120/8

gas

mbar

(kW) m3/h

g/h

distancia

casquillo

distancia

casquillo

"Z" (mm) "Y" (mm)

G20

1,1 0,105

G20

1,1 0,105

G25

1,1 0,122

G25

1,1 0,122

G25.1

1,1 0,122

G30

1,1

G30

1,1

G30

1,1

G31

1,1

G110 G120

149

1,1

0,25

G20

125

2,8 0,267

G20

109

2,8 0,267

G25

141

2,8

0,31

G25

118

2,8

0,31

G25.1

118

2,8

0,31

G30

2,8

203

G30

2,8

203

G30

2,8

203

G31

2,8

200

G110 G120

278

2,8 0,638

G20

1,9 0,181

G20

1,9 0,181

G25

105

1,9 0,211

G25

104

1,9 0,211

G25.1

104

1,9

0,21

G30

1,9

138

G30

1,9

138

G30

1,9

138

G31

1,9

136

G110 G120

220

1,9 0,433

G20

141

4,2

0,4

7,5

G20

open

G20

132

4,2

0,4

G20

4,5

G25

156

4,2 0,466

1,5

G25

3,5

G25

145

4,2 0,466

G25

G25.1

145

0,443

G25.1

G30

4,2

305

6,5

G30

open

G30

4,2

305

G30

4,2

305

6,5

G30

G31

4,2

300

6,5

G31

open

Annotations for Siemens ER726RB71E in format PDF

Top 10 manuals

100.00

NZXT HALE90 1000W

99.99

Samsung SM-R380

99.97

AEG BSB 18C

99.97

Dell 2700W

99.97

Smeg KSEC70X

99.96

Beurer HDE 40

99.96

Pyramida KH 50 v.2

99.96

MSI CSM-H81M-P32

99.96

AEG HR 5627

99.95

Melissa 640-048

To the rating of instructions and manuals →

Additional manuals

Explay Hit 8Gb черный/красный

Siemens ER626PT90E

Siemens ER726RB70E

Siemens ER726RB90E

Siemens ET 375GC11E

LG V-C7B72H
