Cambridge Audio Azur 740C: 740C azur

740C azur

73

Р

УССКИЙ

Проверка соответствия напряжения питания

Для вашей собственной безопасности, пожалуйста, внимательно

прочитайте следующие инструкции перед попыткой подсоединить это

устройство к электрической сети.

Проверьте, чтобы на задней панели вашего устройства было указано

правильное напряжение питания. Если напряжение в вашей

электрической сети отличается, проконсультируйтесь у вашего дилера.

Это устройство предназначено для применения только при величине и

типе питающего напряжения, указанного на задней панели устройства.

Подсоединение к другим источникам питания может повредить

устройство.

Это оборудование должно быть выключено, когда оно не используется,

и оно не должно применяться при отсутствии надлежащего заземления.

Чтобы уменьшить риск электрошока, не удаляйте крышку устройства

(или заднюю стенку). Внутри нет никаких частей, подлежащих

обслуживанию пользователем. Для обслуживания обращайтесь к

квалифицированному обслуживающему персоналу. Если шнур питания

снабжен вилкой с литым корпусом, то устройство не должно

использоваться, если отсутствует пластмассовый элемент с плавким

предохранителем. В случае утери держателя предохранителя нужная

деталь должна быть заказана у вашего дилера фирмы Cambridge Audio.

Предупреждающий равносторонний треугольник с символом

молнии со стрелкой предназначен для предупреждения

пользователя о наличии неизолированного 'опасного

напряжения' внутри корпуса устройства, которое может

иметь достаточную величину, чтобы составить риск

поражения людей электрошоком.

Знак восклицания в пределах равностороннего треугольника

предназначен для предупреждения пользователя

относительно имеющихся в сервисной документации

важных указаний о работе и обслуживанию, применимых к

этому прибору.

Ящик с колесами и с крестом – это символ Евросоюза для

указания на отдельную коллекцию электрического и

электронного оборудования. Это изделие содержит

электрические и электронные компоненты, которые

должны быть повторно использованы, переработаны или

восстановлены и не должны утилизироваться совместно с

несортированными обычными отходами. Постарайтесь

возвратить устройство или обратитесь к авторизованному

дилеру, у которого Вы приобрели это изделие, для получения

дополнительной информации.

Соответствие техническим требованиям

Это изделие соответствует Европейским Директивам по

низкому напряжению (73/23/EEC) и электромагнитной

совместимости (89/336/EEC), когда оно установлено и

используется согласно этому руководству для

пользователя. Для гарантии непрерывной

совместимости этого изделия должны использоваться

исключительно принадлежности компании Cambridge Audio и

обслуживание должно быть доверено квалифицированному

обслуживающему персоналу.

ПРИМЕЧАНИЕ: ИЗГОТОВИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА

ЛЮБЫЕ ПОМЕХИ РАДИО ИЛИ ТЕЛЕВИЗИОННОМУ ПРИЕМУ,

ВЫЗВАННЫЕ НЕСАНКЦИОНИРОВАННЫМИ МОДИФИКАЦИЯМИ

ЭТОГО УСТРОЙСТВА. ТАКИЕ МОДИФИКАЦИИ БУДУТ

АННУЛИРОВАТЬ ПРАВА ПОЛЬЗОВАТЕЛЯ НА ЭКСПЛУАТАЦИЮ

ЭТОГО ИЗДЕЛИЯ.

Это оборудование протестировано, при этом обнаружено, что оно

соответствует нормам для цифровых устройств класса B Части 15

Правил Федеральной Комиссии по Связи США (FCC).  Эти нормы

разработаны для обеспечения достаточной защиты от вредных помех

при установке оборудования на территории США. Это оборудование

генерирует, создает и может излучать энергию в радиочастотном

диапазоне; если оно установлено и используется без соблюдения

инструкций, то может создавать вредные помехи радиосвязи.  Однако,

не гарантируется, что помехи не появятся и при установке с

соблюдением инструкций.

Если это оборудование создает вредные помехи радио и

телевизионному приему, которые можно обнаружить, включая и

выключая оборудование, пользователь может попытаться

скорректировать помехи, приняв одну или несколько мер,

перечисленных ниже:

- изменить ориентацию приемной антенны или перенести ее в другое

место.

- увеличить расстояние между оборудованием и приемником.

- подключить оборудование к розетке, подсоединенной к другому

контуру электросети, не к тому, к которому подключен приемник.

- проконсультироваться с дилером или обратиться за помощью к

другому квалифицированному специалисту по радиотехническому и

телевизионному оборудованию.

Меры безопасности

Ограниченная гарантия

Компания Cambridge Audio гарантирует, что это изделие не имеет

материальных и производственных дефектов (при условии

соблюдения условий, сформулированных ниже). Компания

Cambridge Audio будет производить ремонт или замену (по выбору

компании Cambridge Audio) этого изделия или любых дефектных

деталей в этом изделии. Гарантийные сроки могут быть различными

в разных странах. В случае сомнения, проконсультируйтесь у

дилера и сохраняйте документы, подтверждающие покупку.

Для получения гарантийного обслуживания, пожалуйста,

обращайтесь к авторизованному дилеру компании Cambridge Audio,

у которого Вы купили это изделие. Если ваш дилер не имеет

нужного оборудования для ремонта вашего изделия компании

Cambridge Audio, то оно может быть возвращено через вашего

дилера в компанию Cambridge Audio или к авторизованному агенту

по обслуживанию компании Cambridge Audio. Вам следует

отправить это изделие либо в его оригинальной упаковке, либо в

такой упаковке, которая обеспечивает аналогичный уровень

защиты.

Для получения гарантийного обслуживания следует представить

документ, подтверждающий покупку в форме счета или принятого

инвойса, служащими доказательством того, что данное изделие

находится в пределах гарантийного срока.

Эта гарантия недействительна, если (a) на этом изделии изменен

или удален фабричный серийный номер или (b) это изделие не было

куплено у авторизованного дилера компании Cambridge Audio. Вы

можете позвонить в компанию Cambridge Audio или к вашему

местному агенту по продаже компании Cambridge Audio для

подтверждения того, что у Вас имеется неизмененный серийный

номер и/или что Вы сделали покупку у авторизованного дилера

компании Cambridge Audio.

Эта гарантия не распространяется на косметическое повреждение

или на поломку, вызванную непредвиденными обстоятельствами,

несчастным случаем, неправильным употреблением,

злоупотреблением, небрежностью, коммерческим использованием

или модификацией изделия или любой его части. Эта гарантия не

распространяется на повреждение, вызванное неподходящим

действием, обслуживанием или установкой, или ремонтом,

предпринятым кем-то другим, кроме компании Cambridge Audio или

дилера компании Cambridge Audio, или авторизованного агента по

обслуживанию, имеющего разрешение от компании Cambridge

Audio на проведение гарантийных работ. Любые недозволенные

ремонты будут приводить к лишению пользования этой гарантией.

Эта гарантия не распространяется на изделия, проданные "КАК

ОНИ ЕСТЬ" или "БЕЗ ОТВЕТСТВЕННОСТИ ПРОДАВЦА ЗА

ДЕФЕКТЫ".

В СООТВЕТСТВИИ С ЭТОЙ ГАРАНТИЕЙ, РЕМОНТЫ ИЛИ ЗАМЕНЫ

- ЭТО ИСКЛЮЧИТЕЛЬНОЕ СРЕДСТВО ЗАЩИТЫ ПОТРЕБИТЕЛЯ.

КОМПАНИЯ CAMBRIDGE AUDIO НЕ ДОЛЖНА БЫТЬ

ОТВЕТСТВЕННОЙ ЗА ЛЮБЫЕ НЕПРЕДВИДЕННЫЕ ИЛИ

ПОСЛЕДУЮЩИЕ УБЫТКИ В СВЯЗИ С НАРУШЕНИЕМ ЛЮБОЙ

ЯВНОЙ ИЛИ ПРЕДПОЛАГАЕМОЙ ГАРАНТИИ НА ЭТО ИЗДЕЛИЕ.

КРОМЕ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ СОГЛАСНО ЗАКОНУ, ЭТА

ГАРАНТИЯ ЯВЛЯЕТСЯ ИСКЛЮЧИТЕЛЬНОЙ И ЗАМЕНЯЕТ ВСЕ

ДРУГИЕ ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ ЛЮБЫЕ ГАРАНТИИ,

ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ЭТИМ, ПРИГОДНОСТЬ ДЛЯ

ПРОДАЖИ И СООТВЕТСТВИЕ ДЛЯ ПРАКТИЧЕСКОЙ ЦЕЛИ.

Некоторые страны и штаты США не допускают исключения или

ограничения непредвиденных или последующих убытков или

подразумеваемых гарантий, так что вышеупомянутые исключения

могут не распространяться на Вас. Эта Гарантия дает Вам

определенные законные права, и Вы можете иметь другие

установленные законом права, которые изменяются в зависимости

от законов конкретного штата или данной страны.

74

Важные инструкции по безопасности

Пожалуйста, прочитайте эти инструкции до инсталляции Вашего 740C,

так как они помогут Вам получить наилучшие характеристики и

продлевают срок службы устройства.  Советуем Вам соблюдать все

инструкции и принимать во внимание предупреждения; сохраните

инструкции для справок в будущем.

Вентиляция

ВАЖНАЯ ИНФОРМАЦИЯ – Во время работы блок нагревается.

Пожалуйста, обеспечьте достаточное пространство для вентиляции

(свободные промежутки со всех сторон от блока должны составлять не

менее 10 см). Не кладите какие-либо предметы на этот блок. Не

устанавливайте этот блок на ковре или поверхности других мягких

предметов, не загораживайте какими-либо предметами отверстия для

доступа воздуха, а также выходные решетки. Не устанавливайте блок

вблизи источников тепла – радиаторов, батарей отопления, духовок,

других нагревающихся аппаратов (в том числе усилителей). Не ставьте

устройства друг на друга. Не устанавливайте блок в шкафах, полках или

стойках с плохой вентиляцией.

Не закрывайте какими-либо предметами вентиляционные решетки на

задней панели. Следите за тем, чтобы какие-нибудь небольшие

предметы не падали внутрь блока через ветиляционные отверстия.

Если это случилось – немедленно выключите блок, отсоедините его от

источника питания и обратитесь за помощью к дилеру.

Размещение блока

Внимательно отнеситесь к выберу места, в котором будет размещен

блок.  Не устанавливайте блок в местах, где на него падает прямой

солнечный свет, либо вблизи источников тепла. Не подвергайте блок

вибрации, не устанавливайте его в пыльных, сырых или холодных

помещениях. Не размещайте блок на неустойчивых подставках или

полках. Блок может упасть и серьезно травмировать детей и взрослых,

а также может выйти из строя сам. Не ставьте на блок DVD-плеер или

другую аппаратуру.

Это устройство необходимо размещать на предметах мебели с прочной,

ровной поверхностью. Не устанавливайте его в закрытых книжных

полках или шкафах. Однако, если мебель открыта с задней стороны,

например, специальная стойка для аппаратуры, то в ней можно

разместить блок. Если используется полка с полозьями, то

соблюдайте осторожность, двигая ее, чтобы не пораниться

острыми концами.

ПРЕДУПРЕЖДЕНИЕ – Для уменьшения риска возгорания или поражения

электротоком не оставляйте блок под дождем или в местах с повышенной

влажностью. Этим блоком нельзя пользоваться в местах, где на него могут

попасть брызги воды или других жидкостей. Не ставьте на блок никакие

предметы, наполненные жидкостью, например, вазы. Если случилось, что

в блок попала жидкость – немедленно выключите блок, отсоедините его

от источника питания и обратитесь за помощью к дилеру.

Электронные аудио компоненты должны «прирабатываться» примерно

одну неделю (при пользовании по несколько часов в день). Спустя это

время их режимы работы будут стабилизированы, при этом улучшится и

качество звучания.

Заземление и полярная вилка

Приемник может быть снабжен вилкой с фиксированным положением

введения в розетку электросети (полярная вилка, имеющая одно

контактное лезвие шире другого). Эту вилку можно вставить в силовую

розетку только в одном положении. Это одно из средств обеспечения

безопасности. Если Вам не удается полностью вставить вилку в

электрическую розетку, попытайтесь повернуть вилку. Если вилка все

же не подходит, обратитесь к вашему электрику для замены вашей

устаревшей электрической розетки. Не пытайтесь ликвидировать

защитные меры полярной вилки. (Только для Северной Америки).

Электропитание

Это устройство относится к Классу 1 и должно подключаться в розетке

электрической сети с защитным заземляющим соединением.

Электропитание блока должно осуществляться от источника,

указанного на этикетке, имеющейся на блоке. Если в Вашем доме нет

такого источника электропитания, обратитесь к дилеру, продавшему

Вам это изделие, либо в компанию, осуществляющую

электроснабжение.

Конструкция блока такова, что когда он не используется, то должен

находиться в режиме ожидания  - это продлит срок службы усилителя

(то же самое верно для всех электронных компонентов). Для того, чтобы

полностью выключить блок, необходимо выключить его выключателем,

находящимся на задней панели. Если Вы долгое время не будете

пользоваться этим блоком, отсоедините его от розетки электропитания.

Меры предосторожности для кабеля питания

Блок должен быть установлен так, чтобы его можно было легко

отключить от розетки электросети (либо вынуть кабель питания из

разъема на задней стенке блока). Если для отключения блока

используется вынимание вилки кабеля питания из розетки, необходимо,

чтобы розетка была всегда исправна. Не допускайте, чтобы на кабель

питания наступали ногами, а также его зажимания различными

предметами – особенно берегите вилку, разъемы и то место, где кабель

выходит из блока.

Вставляйте все кабели питания в разъемы до упора. Во избежание шума

и помех, не прокладывайте межсоединительные кабели вместе с

кабелями питания или кабелями акустических систем.

Перегрузка

Не допускайте перегрузки настенных электрических розеток или

удлинителей, поскольку это может привести к возгоранию или

электрошоку. Источниками опасности являются перегруженные

электрические розетки, удлинители, потрепанные шнуры питания,

проводники с поврежденной или потрескавшейся изоляцией и сломанные

вилки. Они способны приводить к возгоранию или электрошоку.

Молния

Для дополнительной защиты во время грозы или, когда приемник

оставлен без присмотра и не используется в течение длительного

времени, отключите приемника от настенной электрической розетки и

отсоедините антенну или кабельную сеть. Это сможет предотвратить

повреждение приемника, вызванное молнией и скачками напряжения в

питающей сети.

Чистка

При чистке устройства протирайте его корпус сухой безворсовой

тканью. Не используйте чистящие жидкости, содержащие спирт, аммиак

или абразивные материалы. Не распыляйте на усилитель (или вблизи

него) аэрозоли.

Принадлежности

Не используйте принадлежности, не рекомендованные дилером, так как

они могут повредить устройство. Используйте с блоком только

рекомендованные принадлежности и аксессуары.

Уход за оборудованием

Эти устройства не подлежат обслуживанию потребителем, никогда не

пытайтесь ремонтировать, разбирать или реконструировать приемник,

если обнаружена неисправность. Если это предупреждение

игнорируется, то можно подвергнуться серьезному электрошоку. При

наличии проблемы или неисправности, обращайтесь к вашему

поставщику.

Обращайтесь в отдел обслуживании при возникновении любого из

следующих условий:

- Повреждение шнура питания или его вилки.

- Если была пролита жидкость или в усилитель попали предметы.

- Если приемник оказался под воздействием дождя или воды.

-

Если приемник не функционирует нормально при соблюдении

инструкций по эксплуатации, проводите настройку только теми

органами управления, которые указаны в инструкции по эксплуатации.

- Если приемник упал или был поврежден.

- Когда приемник демонстрирует явное негативное изменение в своей работе.

Важное примечание

Данное устройство предназначено для проигрывания

компакт-дисков, компакт-дисков одноразовой записи

(CD-R) и компакт-дисков многократной перезаписи

(CD-RW), на которых изображен идентификационный

логотип, показанный ниже. Запрещается

использовать диски других типов. Диски CD-R/CD-RW должны

содержать хорошо записанную информацию TOC (оглавление диска),

так чтобы могло быть обеспечено надлежащее воспроизведение.

Данное устройство может быть использовано для проигрывания только

таких дисков, которые были записаны в формате CD-DA,

предназначенном для музыкального воспроизведения. Не

предпринимайте попыток для проигрывания на этом устройстве дисков,

содержащих другие данные, как например: CD-ROM для PC.

740C azur

75

Off

Power

On

Manufactured in an

ISO9002 approved facility

This device complies with

part 15 of FCC rules

Caution

Risk of electric shock.

Do not open.

Avis

Risque de choc electrique.

Ne pas ouvrir.

Achtung

Vorm öffnen des gerätes.

Netzstecker ziehen.

Digital Outputs

Power AC

IR Emitter

In

In

Out

Control Bus

S/P DIF

Co-axial

Toslink

Optical

Digital Inputs 1

S/P DIF

Co-axial

Toslink

Optical

Digital Inputs 2

S/P DIF

Co-axial

Toslink

Optical

Class 1 Laser Product

Luokan 1 Laserplaite

Klass 1 Laserapparat

Designed in London, England

Incorporating

Q5

™

 from:

ANAGRAM

TECHNOLOGIES

Line Output

Line Output

Right

Right

Left

Left

azur 740C Upsampling

Compact Disc Player

www.cambridge-audio.com

Power Rating:

  230V AC ~ 50Hz

Max Power Consumption:

  25W

AЯ

46

1

2

3

4

6

5

8

7

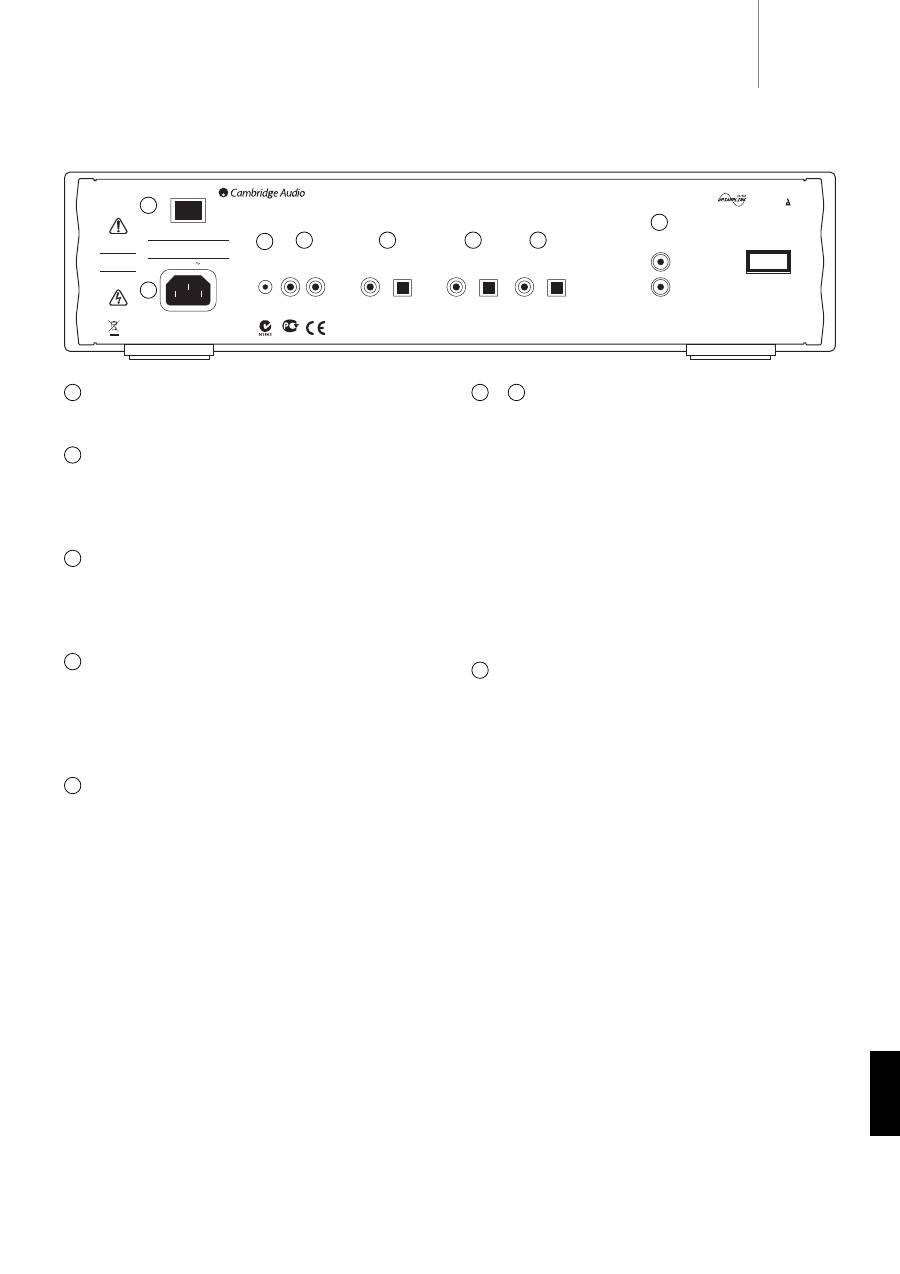

Соединения задней панели

Включатель/выключатель питания

Включает и выключает устройство.

Разъем питания от сети переменного тока

После завершения всех соединений вашего усилителя

подсоедините шнур питания переменного тока в подходящую

розетку электросети. Теперь ваш проигрыватель компакт-дисков

готов к использованию.

Вход IR Emitter (IR – инфракрасный)

Обеспечивает прием усилителем модулированных ИК-команд из

многокомнатных систем или систем ИК-ретрансляции. Принятые

команды при этом не выдаются управляющей шиной. Более

подробно см. в разделе «Пользовательская установка».

Шина управления

In (Вход) –

Допускает получение устройством немодулированных

команд от многокомнатных систем или других

компонентов.

Out (Выход) –

Передает к другому устройству команды шины

управления.

Цифровые выходы

Цифровые выходы обеспечивают раздельное подключение ЦАП

или устройств цифровой записи. Сложное программное

обеспечение DSP в 740C позволяет также настраивать эти выходы

для вывода (пропускания) или повышенной дискретизации данных

независимо от главных аудио-выходов. Для более подробной

информации см. раздел «Настройка CD-плейера».

S/P DIF (последовательно-параллельный) коаксиальный

цифровой –

Для получения наилучших результатов следует

использовать высококачественный 75-омный соединительный

цифровой RCA-кабель (не предназначен для использования

в стандартных аудиосистемах).

Toslink Optical Digital –

Используйте высококачественный

соединительный оптоволоконный кабель TOSLINK,

предназначенный специально для использования в аудиосистемах.

В одно и то же время должен использоваться только один из двух

типов выхода.

1

&  &      Цифровые входы 1 / 2

Цифровые входы позволяют подключать к 740С цифровые выходы

других компонентов – источников сигнала. При этом 740C может

работать как весьма высококачественный ЦАП повышенной

дискретизации, улучшая качество звукового сигнала

подключенного источника. Два цифровых входа обеспечивают

подключение двух внешних источников.

S/P DIF (последовательно-параллельный) коаксиальный

цифровой –

Применяйте высококачественный 75-омный

соединительный цифровой RCA-кабель (не предназначен для

использования в стандартных аудиосистемах).

Toslink Optical Digital –

Используйте высококачественный

соединительный оптоволоконный кабель TOSLINK,

предназначенный специально для использования в аудиосистемах.

Для каждого ввода одновременно можно использовать только один

из двух типов входа.

Линейный выход

Используйте соединительные кабели типа усилитель-

проигрыватель между этими разъемами и любым линейным входом

вашего усилителя.

2

3

5

4

6

7

8

Р

УССКИЙ

76

Standby / On

Stop

Play

Pause

Open

Close

Select

Menu

Skip

Scan

azur

 740C

Upsampling Compact Disc Player

1

2

3

4

5

9

7

6

10

8

Элементы управления передней панели

Standby/On

Переключение устройства между режимами Standby (готовность –

тусклое свечение светодиода питания) и On (включение – яркое

свечение светодиода питания). Режим Standby является режимом

питания низкого уровня с потреблением мощности менее 10 Вт.

Если устройство не используется, то оно должно находиться

в режиме Standby.

Меню

Нажать для просмотра меню на дисплее 740C. Для более подробной

информации см. раздел «Настройка CD-плейера» данного

руководства.

Select

Нажать для выбора между воспроизведением CD или цифровыми

входами 1 и 2. Также используется для переключения между

опциями выбранных меню на дисплее. Для более подробной

информации см. раздел «Настройка CD-плейера» данного

руководства.

ИК-датчик

Принимает ИК-сигналы команд от поставляемого дистанционного

управления Azur. Между пультом дистанционного управления и ИК-

датчиком должна обеспечиваться ничем не заслоняемая, прямая

видимость.

Disc tray

Выдвижной лоток компакт-диска. Чтобы активировать эту

функцию, используйте кнопку

Open/Close

.

Display

Дисплей на жидких кристаллах используется для отображения

скорости потока повышенной дискретизации,

прошедшего/оставшегося времени и других функций CD. Для более

подробной информации см. раздел «Настройка CD-плейера»

данного руководства.

1

2

3

4

5

6

Open (Открыть) / Close (Закрыть)

Позволяет Вам открывать и закрывать лоток для диска, делая

возможным загрузку диска. Нажатие на кнопку Play

(Воспроизведение) также приведет к закрытию лотка и запуску

компакт-диска.

Play (Воспроизведение) / Pause (Пауза)

Plays the disc and pauses play.

Stop (Стоп)

Останавливает проигрывание компакт-диска.

Skip (Пропуск) / Scan (Сканирование)

Допускает пропуск треков и также поиск среди треков. Нажмите на

кнопку один раз для пропуска трека, нажмите на кнопку и не

отпускайте ее для поиска среди треков.

7

8

9

10

740C azur

77

740C поставляется с дистанционным управлением Azur Navigator,

которое работает, как с данным CD-плейером, так и с прочими

усилителями Cambridge Audio Azur. Для активирования пульта

вставьте в него элементы питания типа AAA из комплекта поставки.

Примечание:

После активирования пульт находится

в Amp-режиме. Для более подробной информации см. раздел «Amp-

режим управления».

Standby/On

Производит переключение устройства между

режимами On (включение) и Standby (готовность).

Open/Close

Открывает и закрывает лоток диска.

Numerical Track  select

Нажать для выбора номера желаемой дорожки. Вслед

за этим дорожка начинает проигрываться от своего

начала.

Track select

Если желаемый номер дорожки больше десяти, то

сначала следует нажать на кнопку -/—, а затем

набрать номер дорожки.

Bright

Изменяет яркость фона дисплея. Для яркости фона

имеется три уровня: яркий, нормальный и

выключенный фон.

Play /      Stop /      Pause

Нажмите на кнопку, соответствующую

воспроизведению (Play), полному останову (Stop) или

паузе (Pause) при проигрывании CD.

Skip

Right Skip –

нажать дважды, чтобы пропустить на CD

одну дорожку вперед. Нажать и держать, чтобы

пропустить несколько дорожек вперед.

Left Skip –

нажать дважды, чтобы пропустить на CD

одну дорожку назад. Нажать и держать, чтобы

пропустить несколько дорожек назад.

Search

Нажать и держать, чтобы осуществить поиск в

пределах выбранных дорожек. Правая кнопка – для

ускоренной прокрутки вперед, левая кнопка – для

ускоренной прокрутки назад.

Menu

Нажать для доступа в систему меню 740C на дисплее

передней панели. Для более подробной информации

см. раздел «Настройка CD-плейера» данного

руководства.

Select

Нажать для активирования пункта/функции в

выделенной строке меню на дисплее. Для более

подробной информации см. раздел «Настройка CD-

плейера» данного руководства.

Program,

Remain, A-B,

Repeat,

Intro,

Random, Space

Для информации по функциям этих кнопок читайте

соответствующий раздел «Инструкция по

эксплуатации» настоящего руководства.

Дистанционное управление

Режим Amp Control

Дистанционное управление 740A/C поставляется с

кнопкой «Amplifier Control», при нажатии на которую

пульт дистанционного управления переходит в

Amp-режим, обеспечивающий операции с

усилителем Cambridge Audio Azur. При нажатии на

кнопку, на 7 секунд включается светодиод (чтобы

вы знали, что находитесь в Amp-режиме). Этот

светодиод мигает каждый раз, когда вы нажимаете

на одну из Amp-кнопок, очерченных кругом. Все

прочие кнопки пульта в Amp-режиме деактивированы.

Относящиеся к усилителю функции определяются

следующим образом:

Standby/On

Производит переключение усилителя между

режимами On (включение) и Standby (готовность).

Цифровые кнопки 1-6

Путем нажатия можно выбрать источник входного

сигнала усилителя. Кнопкой 6 можно

включать/выключать мониторинг записи (Tape

Monitor).

Mode

При нажатии происходит переключение между

режимами настройки уровня громкости (Volume) и

баланса (Balance).

Mute

Выключает звук в усилителе. В режиме выключения

звука на дисплее индицируется MUTE, а индикация

уровня громкости на дисплее заменяется двумя

мигающими черточками. Для отмены выключения

звука нажать на кнопку снова.

Volume

Увеличивает или уменьшает уровень громкости на

выходе усилителя.

Speaker A/B

Нажать, чтобы просмотреть комплекты

громкоговорителей, подключенные к контактам для

громкоговорителей на задней панели (комплекты

громкоговорителей A, B или A и B).

Bright

Настройка подсветки фона дисплея передней панели:

яркая, тусклая или выключена.

Для выхода из Amp-режима (и возврата в режим CD)

нужно снова нажать на кнопку

Amp Control

(светодиод

включается на одну секунду).

Совместимость с iPod

TM

Пульт дистанционного управления 740A/C может также

управлять основными функциями iPod Apple, когда он

помещен в Универсальный док Apple (или другие доки,

совместимые с ПДУ Apple). См. в руководстве вашего

дока информацию о подключении его к вашему

усилителю. Для того чтобы управлять помещенным в

док iPod с помощью ПДУ Azur, переведите пульт в

режим Amp и нажмите одну из следующих кнопок:

Воспроизведение/Пауза

Нажмите, чтобы начать воспроизведение iPod,

нажмите снова, чтобы сделать паузу в

воспроизведении.

Пропустить

Нажмите один раз, чтобы пропустить одну дорожку

вперед или назад.

Меню

Нажмите, чтобы вернуться в основное меню iPod.

Дистанционное управление

согласованными изделиями

Vol

Vol

Random

Repeat

Select

Remain

A - B

Menu

Space

Speaker

A/B

Intro

Mode

Prog

Amp

Control

Menu

Select

Mode

Speaker

A/B

Р

УССКИЙ

78

Инструкция по эксплуатации

Загрузка и извлечение дисков

1. Нажмите на выключатель Standby (Ожидание)/On (Вкл.).

2. Нажмите на кнопку Open (Открыть)/Close (Закрыть).

3. Когда лоток для диска полностью открылся, осторожно уложите

диск на лоток этикеткой вверх.

4. Чтобы закрыть лоток для диска, снова нажмите на кнопку Open

(Открыть)/Close (Закрыть). Когда лоток с правильно уложенным

диском полностью закроется, диск начнет вращаться

автоматически. После того, как проигрыватель компакт-дисков

прочитает диск, он будет готов к его воспроизведению. Нажатие

на кнопку Play (Воспроизведение) также закроет лоток и

запустит воспроизведение диска.

5. Лоток для диска можно открыть в любой момент времени

нажатием на кнопку Open (Открыть)/Close (Закрыть).

Извлекайте диск только после полного открытия лотка.

Примечание:

-

Не укладывайте на лоток ничего, кроме компакт-диска;

посторонние предметы способны повредить механизм.

- Не закрывайте лоток усилием руки во время операций открытия и

закрытия.

- Во избежание попадания в механизм грязи и пыли, держите лоток

для диска закрытым.

- Если компакт-диск сильно поцарапан или слишком грязен,

проигрыватель не сможет читать или проигрывать его.

- Никогда не загружайте в лоток для диска более одного диска

одновременно.

Нормальное проигрывание диска

1. Включите ваш усилитель и выберите нужное положение

селектора входного сигнала. Переведите регулятор громкости в

минимальное положение.

2. Нажмите на выключатель Standby (Ожидание)/On (Вкл.).

3. Нажмите на кнопку Open (Открыть)/Close (Закрыть), чтобы

открыть лоток для диска, и загрузите диск.

4. Нажмите на кнопку Open (Открыть)/Close (Закрыть) еще раз,

чтобы закрыть лоток. Проигрыватель компакт-дисков прочитает

диск и перейдет в режим Standby (Ожидание). Альтернативно,

нажатие на кнопку Play (Воспроизведение) закроет лоток и

запустит воспроизведение диска.

5. Нажмите на кнопку Play (Воспроизведение). Начнется

проигрывание диска с начала первого трека. После завершения

проигрывания последнего трека проигрыватель компакт-дисков

вернется в режим Standby (Ожидание).

6. Для остановки диска в любом месте нажмите на кнопку Stop

(Стоп). Нажатие на кнопку Pause (Пауза) во время проигрывания

приостановит диск. Когда диск приостановлен, дисплей будет

мигать; проигрывание можно возобновить путем нового нажатия

на кнопку Play (Воспроизведение).

Определение местонахождения избранного трека

1. Убедитесь в том, что диск загружен.

2. Однократное нажатие на правую кнопку Skip (Пропуск)/Scan

(Сканирование) (Искать на удалении) переведет компакт-диск

на один трек вперед. При необходимости, повторите.

3. Нажмите на кнопку Play (Воспроизведение). Диск будет

проигрываться до конца диска и затем вернется в режим Standby

(Ожидание).

4. Нажатие на левую кнопку Skip (Пропуск)/Scan (Сканирование)

(Искать на удалении) позволит получить доступ к предыдущему

треку.

Определение местонахождения конкретной точки

внутри трека

1. Убедитесь в том, что проигрывается желаемый трек с диска.

2. Нажмите и не отпускайте правую кнопку Skip (Пропуск)/Scan

(Сканирование) (Искать на удалении), компакт-диск затем

сделает быстрый переход вперед в пределах трека.

3. Отпустите кнопку после достижения желаемого момента

времени. Воспроизведение будет возобновлено.

4. Нажмите и не отпускайте левую кнопку Skip (Пропуск)/Scan

(Сканирование) (Искать на удалении), компакт-диск затем

сделает переход к началу этого трека.

Повторение дисков и треков

1. Убедитесь в том, что диск проигрывается.

2. Нажмите на кнопку Repeat (Повторить) на пульте

дистанционного управления. На дисплее появится сообщение

‘Repeat All’ (Повторить все). Весь диск теперь будет повторяться

до отключения этой функции.

3. Для повтора определенного трека дважды нажмите на кнопку

Repeat (Повторить), когда проигрывается трек. На дисплее

появится сообщение ‘Repeat All’ (Повторить все), и избранный

трек теперь будет повторяться до отключения этой функции.

4. Нажмите на кнопку Repeat (Повторить) еще раз для отключения

функции повтора.

Воспроизведение треков в произвольном порядке

1. Убедитесь в том, что диск загружен и проигрыватель находится

в режиме Standby (Ожидание).

2. Нажмите на кнопку Random (Произвольный порядок) на пульте

дистанционного управления. На дисплее появится сообщение

‘Random (Произвольный порядок)’.

3. Нажмите на кнопку Play (Воспроизведение). Проигрыватель

компакт-дисков теперь будет проигрывать весь диск в

произвольной последовательности.

4. Нажмите на кнопку Random (Произвольный порядок) для выхода

из функции Random. Диск будет продолжать проигрываться до

конца в правильном порядке.

5. Для остановки диска в любой момент времени нажмите на

кнопку Stop (Стоп).

Использование функции Intro (Вступление)

1. Убедитесь в том, что диск загружен. Проигрыватель может быть

в режиме Standby (Ожидание) или в режиме воспроизведения.

2. Нажмите на кнопку Intro (Вступление) на пульте дистанционного

управления. Если проигрыватель находится в режиме Standby

(Ожидание), то автоматически будут проигрываться первые

десять секунд каждого трека, и затем он вернется в режим

Standby (Ожидание). Если диск проигрывается в момент

нажатия на кнопку Intro (Вступление), то проигрыватель

перейдет к очередному треку и проиграет первые десять секунд

всех оставшихся треков.

3. Нажмите на кнопку Intro (Вступление) еще раз в любой момент

времени для перехода в режим нормального воспроизведения.

Использование функции A-B

1. Убедитесь в том, что диск проигрывается, нажмите на кнопку A-

B на пульте дистанционного управления. Это позволит Вам

продолжительно повторять определенную часть трека.

2. Нажмите на кнопку Repeat (Повторить) на пульте

дистанционного управления в начале той части трека, которую

Вы хотите повторять. Появится иконка A-B, и проигрыватель

запомнит момент времени нажатия кнопки A-B.

740C azur

79

3. Нажмите на кнопку A-B еще раз в конце той части трека,

которую Вы хотите повторять. Проигрыватель будет теперь

продолжительно повторять выбранную часть трека.

4. Нажмите на кнопку A-B еще раз для возврата в режим

нормального воспроизведения.

Использование функции Remain (Остаток)

1. Убедитесь в том, что диск проигрывается.

2. Нажмите на кнопку Remain (Остаток) на пульте дистанционного

управления один раз для показа на дисплее времени,

остающегося для проигрывания данного трека.

3. Нажмите на кнопку Remain (Остаток) второй раз для показа на

дисплее остающегося числа треков и остающегося времени для

проигрывания всего диска.

4. Нажмите на кнопку Remain (Остаток) еще раз для возврата в

режим нормального воспроизведения.

Использование функции Space (Интервал времени)

1. Убедитесь в том, что диск загружен. Проигрыватель может быть

в режиме Standby (Ожидание) или воспроизведения.

2. Нажмите на кнопку Space (Интервал времени) на пульте

дистанционного управления. На дисплее появится сообщение

‘Space’ (Интервал времени), и между каждым воспроизводимым

треком будет вставлен 4-х секундный интервал времени.

Программирование воспроизведения диска

1. Убедитесь в том, что диск загружен и проигрыватель находится

в режиме Standby (Ожидание).

2. Нажмите на кнопку Program (Программа) на пульте

дистанционного управления. На дисплее появится окно

настройки Program (Программа).

3. При помощи кнопок

Skip/Scan

(

Skip

на пульте дистанционного

управления) выберите номер дорожки, которую вы хотите

запрограммировать в качестве первой (или наберите на пульте

дистанционного управления актуальное значение номера

дорожки).

4. Нажмите на кнопку Program (Программа). Теперь номер

желаемого трека введен, и номер по программе увеличивается

на единицу.

5. Повторите шаги три и четыре для ввода номеров всех

выбранных Вами треков.

6. Нажмите на кнопку Play (Воспроизведение). Будут

проигрываться запрограммированные треки.

7. Вы можете использовать функции Skip (Пропуск) и Search

(Поиск) на вашем пульте дистанционного управления для

перемещения по вашей запрограммированной выборке,

аналогично нормальному воспроизведению.

8. Нажатие на кнопку Stop (Стоп) один раз прекратит

проигрывание и нажатие на кнопку Stop (Стоп) дважды в любой

момент времени удалит программу и вернет проигрыватель в

режим останова.

Чтобы обеспечить доступ цифрового сигнала внешних источников,

подключенных на задней панели 740C, нужно нажать на кнопку

Select

(на передней панели или на пульте дистанционного

управления) для переключения между проигрыванием CD,

цифровым входом 1 и цифровым входом 2.

Проигрывание CD

Данные дискретизированного сигнала в потоке 16 бит/44,1 кГц на

стандартном CD дискретизируется с повышенной частотой

и передаются в потоке 24 бит/384 кГц для наилучшего качества

звучания.

Цифровой вход 1/2

Нажать снова на

Select

для выбора цифрового входа 1.

На дисплее отображается длина входного слова (от 16 до 24 бит)

и частота дискретизации, показывая, что данные

дискретизируются с повышенной частотой и преобразуются в

формат 24 бит/384 кГц. Заметим, что некоторые источники, не

придерживаясь точной длины слова, сообщают данные как

имеющие длину максимум 20 бит (на дисплее как < = 20) или 24 бит

(на дисплее как < = 24).

В отсутствии сигнала на дисплее индицируется “UNLOCKED”, и звук

на выходе отключен.

Нажать снова на

Select

для выбора цифрового входа 2.

Внешние источники цифрового

сигнала

Standby / On

Select

Menu

Aerial

Input

50 Ohms

F-Type

Aerial

Input

50 Ohms

F-Type

Line Output

Line Output

Right

Right

Left

Left

IR Emitter

In

In

Out

Control Bus

Toslink

Optical

Digital Outputs

On

Off

Power

Manufactured in an

ISO9002 approved facility

S/P DIF

Co-axial

Caution

Risk of electric shock.

Do not open.

Avis

Risque de choc electrique.

Ne pas ouvrir.

Achtung

Vorm öffnen des gerätes.

Netzstecker ziehen.

Power Rating:

  230V AC ~ 50Hz

www.cambridge-audio.com

Designed in London, England

azur 640T DAB/FM Tuner V2.0

Max Power Consumption:

  15W

N1863

Off

Power

On

Manufactured in an

ISO9002 approved facility

This device complies with

part 15 of FCC rules

Caution

Risk of electric shock.

Do not open.

Avis

Risque de choc electrique.

Ne pas ouvrir.

Achtung

Vorm öffnen des gerätes.

Netzstecker ziehen.

Digital Outputs

Power AC

IR Emitter

In

In

Out

Control Bus

S/P DIF

Co-axial

Toslink

Optical

Digital Inputs 1

S/P DIF

Co-axial

Toslink

Optical

Digital Inputs 2

S/P DIF

Co-axial

Toslink

Optical

Class 1 Laser Product

Luokan 1 Laserplaite

Klass 1 Laserapparat

Designed in London, England

Incorporating

Q5

™

 from:

ANAGRAM

TECHNOLOGIES

Line Output

Line Output

Right

Right

Left

Left

azur 740C Upsampling

Compact Disc Player

www.cambridge-audio.com

Power Rating:

  230V AC ~ 50Hz

Max Power Consumption:

  25W

AЯ

46

740C

640T

V2.0

Р

УССКИЙ

80

Модель 740C оснащается заказным дисплеем на передней панели

устройства. На этом дисплее отображается текущее состояние

и обеспечивается доступ в меню системной конфигурации 740C.

В модели 740C имеется ряд расширенных настроек, которые

позволяют пользователю приспосабливать устройство к своим

требованиям.

Структура меню

Для просмотра имеющихся меню нужно нажать на кнопку

Menu

,

после чего при помощи кнопки

Select

можно вызывать другие

опциональные/подчиненные меню. Для перехода в следующее

меню нужно снова нажать на кнопку

Menu

, иначе через несколько

секунд дисплей возвращается к стандартному главному меню.

Цифровые выходы

Цифровые выходы могут настраиваться на две опции:

1. Вывод «сырых» данных с CD (или цифрового входа) без

обработки.

2. Обработка данных повышенной дискретизации с DSP для

лучшего разрешения.

При нажатии на кнопку

Select

производится переключение между

повышенной дискретизацией с DSP или пропусканием данных без

обработки (Pass Through).

Установки ширины слова и дизеринга, используемые для

повышения частоты дискретизации с DSP, определяются через

нижеследующие три меню.

Частота дискретизации цифрового выхода

Частота дискретизации цифрового выхода (следует заметить,

что она отличается от частоты дискретизации основного аудио-

выхода, которая зафиксирована значением 384 кГц для наилучшего

качества звука) может быть настроена на 48, 96 и 192 кГц

(максимальная частота, поддерживаемая соединением

SPDIF/Toslink):

При нажатии на кнопку

Select

производится переключение между

опциями частоты.

Ширина слова цифрового выхода

Ширина слова цифрового выхода может быть зафиксирована на 16,

20 и 24 бит (заметим, что она отличается от ширины слова

Исходная установка CD-плейера

основного аудио-выхода, которая зафиксирована значением 24 бит

для наилучшего качества звука):

При нажатии на кнопку

Select

производится переключение между

опциями ширины слова.

Дизеринг цифрового выхода

Дизеринг это процесс, в ходе которого к сигналу добавляется

псевдо-случайный шум для устранения эффектов квантования

(приводящих к появлению гармонических искажений) и замены их

слегка повышенным уровнем «собственных шумов». Этот процесс

может улучшить воспринимаемое качество оцифрованных

аудиосигналов, так как небольшое ухудшение отношения сигнала

к шуму (особенно там, где шум имеет случайный характер) для

человеческого уха в значительной мере предпочтительней

гармонических искажений.

740C способен добавлять к сигналам цифрового выхода

повышенной дискретизации то, что называется «треугольной»

функцией плотности вероятности дизеринга. Обычно дизеринг уже

добавлен к данным CD или первоисточника в процессе их

создания, так что стандартным значением для этой опции является

«выключено». Однако если используется источник, не содержащий

дизеринг, что возможно при отсутствии платы АЦП и т.п., то может

быть включен TPDF-дизеринг:

При нажатии на кнопку

Select

производится переключение между

опциями включения и выключения дизеринга.

Изменение имени входа / источника

Два цифровых входа могут быть переименованы с тем, чтобы

явным образом представлять актуальные устройства – источники

сигнала – подключенные к 740C. Нажать на кнопку

Menu

, чтобы

просмотреть меню переименования цифровых входов 1 и 2:

После нажатия на кнопку

Select

можно начинать ввод для

изменения имени. Первый изменяемый символ выделяется

миганием. Кнопка

Stop

используется для выбора букв/символов

восходящем, а кнопка

Play/Pause

в нисходящем

лексикографическом порядке. Для того чтобы сохранить сделанный

выбор, нужно просто перейти к следующему символу, используя

для этого кнопки

Skip/Scan

:

Для сохранения и выхода, следует нажать на

Select

. Для отмены

и выхода, следует нажать на

Menu

.

Версия программного обеспечения

Отображает версию загруженного в настоящий момент

программного обеспечения:

Стандартный экран

Цифровой выход

Частота дискретизации цифрового выхода

Ширина слова цифрового выхода

Дизеринг цифрового выхода: включить/выключить

Имя входа 1

Имя входа 2

Версия программного обеспечения

(Примечание: Если при этом включен

режим «Pass Through», то следующие

по порядку три меню пропускаются.)

740C azur

81

Нет напряжения питания

Проверьте надежность подсоединения шнура питания переменного тока.

Убедитесь, что вилка до отказа вставлена в настенную розетку и

включена.

Проверьте предохранитель в вилке питания или блоке питания.

Проигрыватель не считывает диск

Проверьте, не перевернут ли диск.

Проверьте, не слишком ли поцарапан или грязен диск.

Звук отсутствует

Проверьте правильность настройки усилителя.

Проверьте правильность взаимных соединений.

Диск читается с пропусками

Проверьте, не слишком ли поцарапан или грязен диск.

Проверьте, установлен ли проигрыватель на твердой поверхности и

не подвержен ли он вибрациям.

Из громкоговорителей слышен гул

Проверьте надежность подсоединения всех кабелей.

Не действует пульт дистанционного управления

Проверьте, не разряжены ли батарейки.

Убедитесь, что ничто не блокирует дистанционный сенсор.

Выявление неисправностей

В модели 740C имеются функции входа/выхода

управляющей шины (Control Bus), которые

поддерживают немодулированные командные

сигналы дистанционного управления

(позитивная логика, TTL-уровень), принимаемые

устройством электрическим образом, и, по

желанию, выдачу их на другие устройства. Эти команды управления

стандартно генерируются пользовательскими (многокомнатными)

системами или системами с ИК-ретрансляторами. Гнезда

управляющей шины имеют оранжевый цвет.

Вход IR Emitter (ИК-излучатель) также обеспечивает электрический

прием устройством модулированных ИК-сигналов команд

дистанционного управления. Команды на этом входе работают только

с устройством и не передаются после демодуляции на выход

управляющей шины. Эта функция полезна для многокомнатных систем

(таких как, многокомнатная система Cambridge Audio Incognito),

которые определяют маршрутизированные выходы ИК-излучателя.

Вместо использования «оконных» излучателей, находящихся над ИК-

приемником на передней панели CD-плейера, для более надежного,

электрического соединения можно использовать моно-подключение:

мини-штырь 3,5 мм на мини-штырь 3,5 мм.

Наряду с этим устройства поддерживают «прямые» коды

ИК/управления, а также коды переключения для многих своих

функций с целью упрощения программирования систем

пользовательских установок. Доступ к специальным прямым

командам On/Off и Mute с поставляемого пульта дистанционного

управления для обучения в системах пользовательских установок

обеспечивается следующим образом:

1. Нажать и держать кнопку Standby. Дистанционное управление

сначала генерирует команду готовности (переключение).

Продолжать держать кнопку нажатой: через 12 сек. будет выдана

команда “On” на включение CD-плейера. Если продолжать

держать кнопку в течение следующих 12 сек., будет выдана

команда “Off” на выключение CD-плейера.

Полную таблицу кодов для этого изделия можно найти на Интернет-

сайте Cambridge Audio по адресу:

www.cambridge-audio.com

Использование пользовательской

установки

IR Emitter

In

In

Out

Control Bus

Ц/А преобразователи

Двойные ЦАПы Wolfson

WM8740 24 бита

Цифровой фильтр

Black Fin фирмы Analog Devices

ADSP-BF532 32 бита, цифровая

обработка сигналов Выполнение

ATF

TM

повышенной дискретизации с

точностью до 24 бит, 384 кГц

Аналоговый фильтр

Бесселя, 2-полюсный,

двойной разности

двойной, с потенциально

заземленной точкой,

симметричный

Частотная характеристика

От 20 Гц до 20 кГц (+/-0,1 дБ)

КНИ @ 1 кГц 0 дБ Fs

< 0.0008%

КНИ @ 1 кГц -10 дБ Fs

< 0.0005%

КНИ @ 20 кГц 0 дБ Fs

< 0.001%

ИМИ (19/20 кГц) 0 дБ Fs

< 0.0006%

Линейность @ -90 дБ Fs

+/- 0,5 дБ

Полоса режекции (>24 кГц)

> 115 дБ

Отношение сигнал/шум, A взвешенное

> 113 дБ

Общий коррелированный джиттер

< 130 пс

Перекрестные помехи @1 кГц

< -130 дБ

Перекрестные помехи @20 кГц

< -110 дБ

Выходной импеданс

< 50 Ом

Поддерживаемые значения ширины слова цифрового входа

16 – 24 бит

Поддерживаемые значения ширины слова цифрового выхода

16, 20, 24 бит

Поддерживаемые частоты дискретизации цифрового входа

32 кГц, 44,1 кГц, 48 кГц, 88,2 кГц,

96 кГц, 176,4 кГц, 192 кГц

Поддерживаемые частоты дискретизации цифрового выхода

32 кГц – 192 кГц – пропускание

(включая 44,1 кГц для CD)

48 кГц, 96 кГц, 192 кГц –

повышенная дискретизация

Повышенная дискретизация аудио-выхода

фиксированная: 24 бит, 384 кГц

Габариты – В x Ш x Г

115 x 430 x 315mm

(4.5 x 16.9 x 12.4”)

Вес

6.4 кг (14.1 фунт)

Технические характеристики

Р

УССКИЙ

AP20

109/1

Cambridge Audio

Gallery Court

Hankey Place

London SE1 4BB

England

www.cambridge-audio.com

© 2007 Cambridge Audio Ltd
