Antrieb Wissenswertes

Die Drehzahl wird mit dem Drehknopf stufenlos

eingestellt. Die Drehzahl kann an der LED-Anzei-

ge abgelesen werden. Ein Wert von z.B. 8,6 ent-

spricht 8.600 rpm.

Die Antriebseinheit erschließt mit einer Abgabe-

leistung von ca. 700 Watt bei 10 000 rpm ein

weites Feld von Möglichkeiten der Dispergier-

technik im Labor-Alltag.

Maßgebend für den Dispergierwirkungsgrad ist

das Produkt aus Schergradient und der Verweil-

zeit der Partikel im Scherfeld. Der optimale Be-

reich für die Umfangsgeschwindigkeit der Rotor-

Stator-Anordnung liegt bei 10-24 m/s.

Meistens reicht eine Bearbeitungszeit von weni-

gen Minuten, um die gewünschte Endfeinheit zu

erzeugen. Lange Bearbeitungszeiten verbessern

die erreichbare Feinheit nur unwesentlich, sie

erhöhen lediglich die Temperatur des Mediums

durch die eingebrachte Energie.

Unter Dispergieren versteht man das Zerteilen

und Auseinanderstreuen einer festen, flüssigen

oder gasigen Phase in einer mit dieser nicht voll-

kommen mischbaren Flüssigkeit.

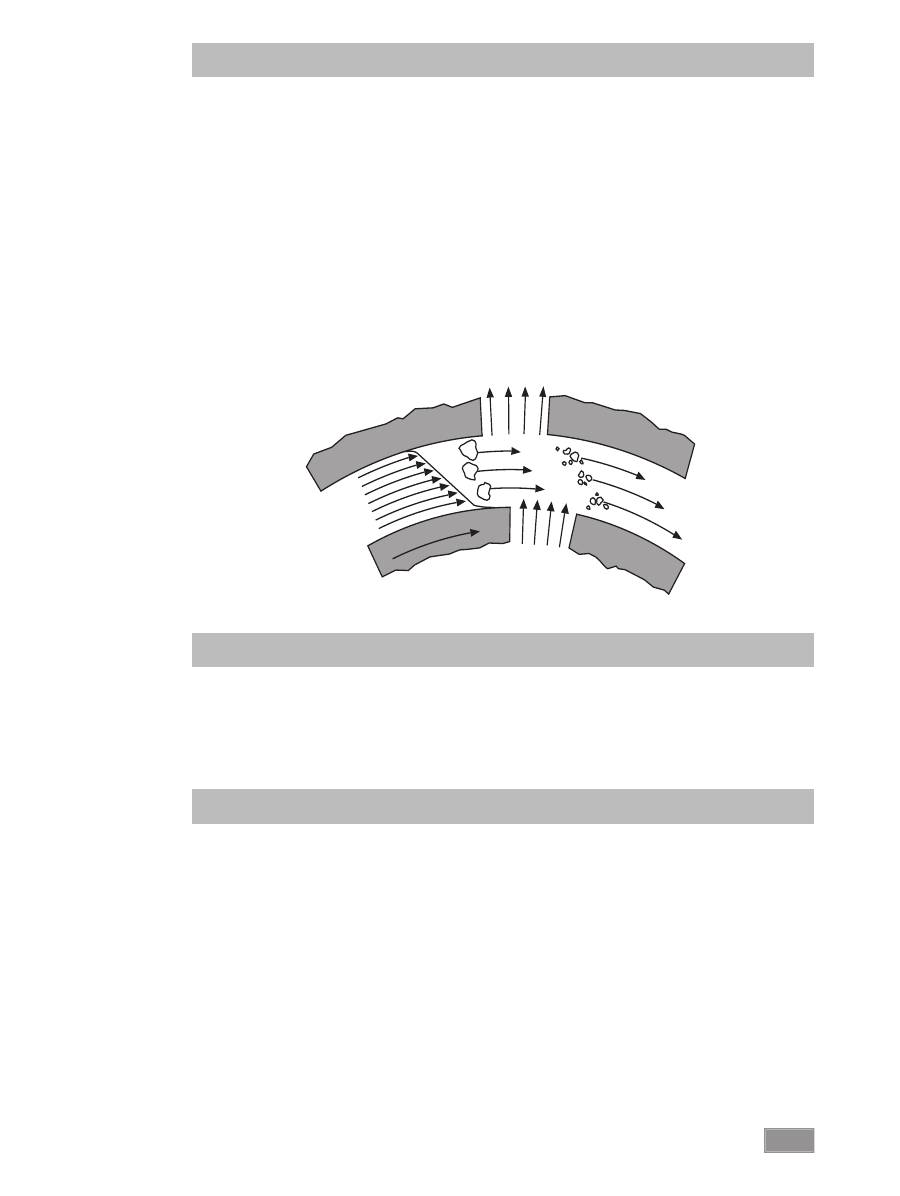

Das Rotor-Stator-Prinzip

Aufgrund der hohen Drehzahl des Rotors wird das

zu verarbeitende Medium selbständig axial in den

Dispergierkopf gesaugt und anschließend radial

durch die Schlitze der Rotor-Stator Anordnung

gepresst. Durch die großen Beschleunigungskräf-

te wird das Material von sehr starken Scher- und

Schubkräften beansprucht. Im Scherspalt zwi-

schen Rotor und Stator tritt zusätzlich eine große

Turbulenz auf, die zu einer optimalen Durchmi-

schung der Suspension führt.

R O

T O

R

S T

AT

O R

Ausleger- und Stativmontage

Zum sicheren Arbeiten wird die Antriebseinheit

mittels einer Kreuzmuffe R 271 (3) am Teleskop-

stativ R 2723 (5) oder Stativ 2722 (5) befestigt.

Um die Stabilität des mechanischen Aufbaues zu

erhöhen, muß die Antriebseinheit möglichst dicht

an der Stativstange montiert werden.

Die mitgelieferte Auslegerstange wird folgender-

maßen montiert (Übersicht Fig. 1):

• Auslegerstange (1) in den Flansch einsetzen

• Zylinderschraube (2) einschrauben

• Zylinderschraube (2) mit dem Schraubendreher

DIN 911 SW 4 festziehen

Durch Vibrationen kann sich die Zylinderschraube

(2)  lösen.  Überprüfen  Sie  deshalb  zur  Sicherheit

von Zeit zu Zeit die Befestigung des Auslegers.

Ziehen Sie gegebenenfalls die Zylinderschraube

(2) nach.

Fig. 4
