ASRock Z87E-ITX: 1 Введение

Особенности

• 64 Мб AMI UEFI Legal BIOS с поддержкой многоязычного

BIOS

ГИП

• Совместимость с управлением энергопотреблением по

ACPI 1.1

• Поддержка SMBIOS 2.3.1

• Регулировка напряжений ЦП, DRAM, PCH 1,05 В, PCH 1,5 В

Диск с ПО

• Драйвера, утилиты, антивирусное ПО (демоверсия),

CyberLink MediaEspresso 6.5 (демоверсия), браузер и

панель инструментов Google Chrome, Start8, MeshCentral,

Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)

Контроль

• Датчик температуры ЦП/корпуса

оборудования

• Тахометр вентиляторов ЦП/корпуса

• Малошумящий вентилятор ЦП/корпуса (с

автоматической регулировкой оборотов по температуре

ЦП)

• Управление оборотами вентилятора ЦП/корпуса

• Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore

ОС

• Microso® Windows® 8 / 8 64-разрядная / 7 / 7

64-разрядная

Сертификация

• FCC, CE, WHQL

• Совместимость с ErP/EuP (необходим блок питания,

Русский

соответствующий стандарту ErP/EuP)

* Для получения дополнительной информации об изделии посетите наш веб-сайт:

http://www.asrock.com

78

Z87E-IT X

Следует учитывать, что разгон процессора, включая изменение настроек

BIOS, применение технологии Untied Overclocking Technology и использование

инструментов разгона независимых производителей, сопряжен с

определенным риском. Разгон процессора может повлиять на стабильность

системы или даже привести к повреждению ее компонентов и устройств. Вы

выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не

несем ответственность за возможный ущерб, вызванный разгоном процессора.

В связи с ограничением при работе под 32-разрядной ОС Windows®

фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных

ОС Windows® таких ограничений нет. Для использования той памяти,

которую ОС Windows® не может использовать, используйте ASRock XFast

RAM.

Русский

79

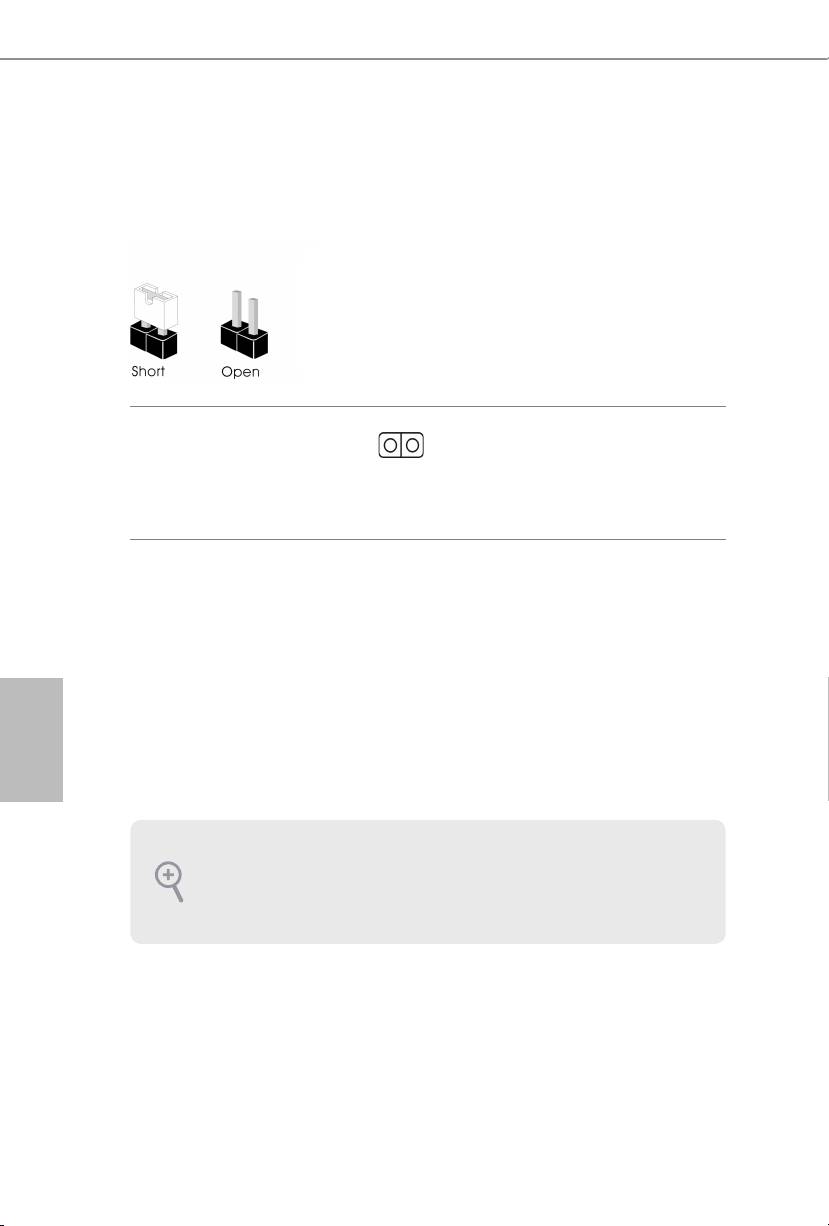

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой

перемычки на контакты перемычка «замкнута». Если колпачковая перемычка

на контакты не установлена, перемычка «разомкнута».

Перемычка сброса

Замкнута: Сброс настроек

настроек CMOS

CMOS a

2-контактная перемычка

(CLRCMOS1)

Разомкнута: по умолчанию

(См. стр. 1, № 14)

CLRCMOS1 используется для удаления данных CMOS. Данные CMOS

включают в себя такую информацию о настройке системы, как системный

пароль, дата, время и параметры настройки системы. Чтобы сбросить и

обнулить параметры системы на настройки по умолчанию, выключите

компьютер и извлеките вилку из розетки, а затем колпачковой перемычкой

замкните контакты на CLRCMOS1 на 3 секунды. После сброса настроек

Русский

CMOS не забудьте снять колпачковую перемычку. При необходимости

сбросить настройки CMOS сразу после обновления BIOS сначала

перезагрузите систему, а затем выключите компьютер перед сбросом

настроек CMOS.

1. Предназначение переключателя сброса настроек CMOS аналогично

предназначению перемычки сброса настроек CMOS.

2. Сброс настроек CMOS может привести к определению вскрытию

корпуса. Чтобы обнулить запись предыдущего определения вскрытия

корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.

80

Z87E-IT X

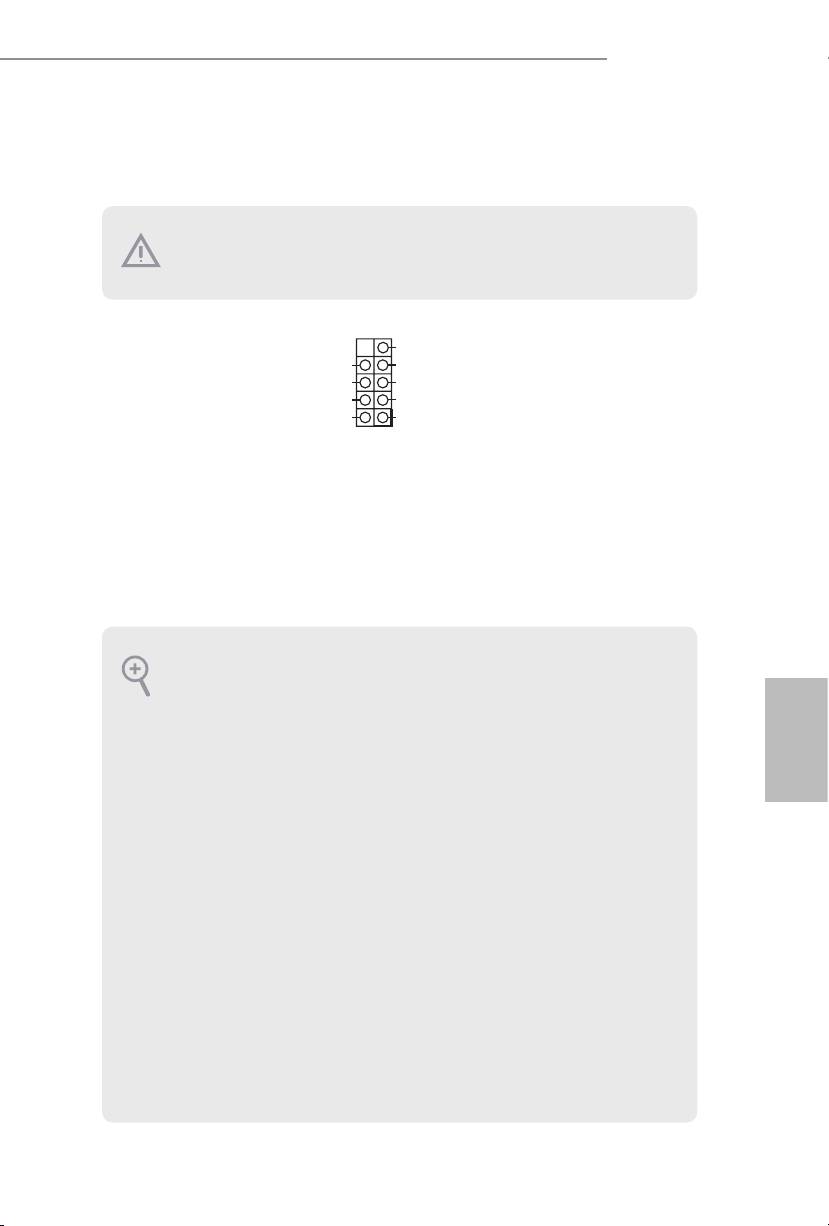

1.4 Колодки и разъемы, расположенные на материнской

плате

Колодка системной

Подключите

GND RESET#

расположенные на

панели

корпусе выключатель

(9-контактная, PANEL1)

питания, кнопку

перезагрузки и

(См. стр. 1, № 12)

индикатор состояния

системы к этой колодке

в соответствии с

распределением

контактов,

приведенным ниже.

Перед подключением

кабелей определите

положительный

и отрицательный

контакты.

Русский

81

Расположенные на материнской плате колодки и разъемы перемычками

НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые

перемычки. Установка колпачковых перемычек на эти колодки и разъемы

может вызвать неустранимое повреждение материнской платы.

GND

#

GND

PLED-

HDLED-

PLED+

HDLED+

1

PWRBTN (кнопка питания):

Подключение кнопки питания, расположенной на передней панели корпуса.

Можно настроить порядок выключения системы с использованием кнопки

питания.

RESET (кнопка перезагрузки):

Подключение кнопки перезагрузки системы, расположенной на передней панели

корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер,

если он завис и нормальный запуск невозможен.

PLED (светодиодный индикатор питания системы):

Подключение индикатора состояния, расположенного на передней панели

корпуса. Светодиодный индикатор горит, когда система работает. Когда

система находится в режиме ожидания S1/S3, светодиод мигает. Когда

система находится в режиме ожидания S4 или выключена (S5), светодиод не

горит.

HDLED (светодиодный индикатор работы жесткого диска):

Подключение светодиодного индикатора работы жесткого диска,

расположенного на передней панели корпуса. Светодиодный индикатор горит,

когда жесткий диск выполняет считывание или запись данных.

Передняя панель может быть разной на разных корпусах. В основном передняя

панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный

индикатор питания, светодиодный индикатор работы жесткого диска,

динамик и т. д. При подключении передней панели к этой колодке правильно

подключайте провода к контактам.

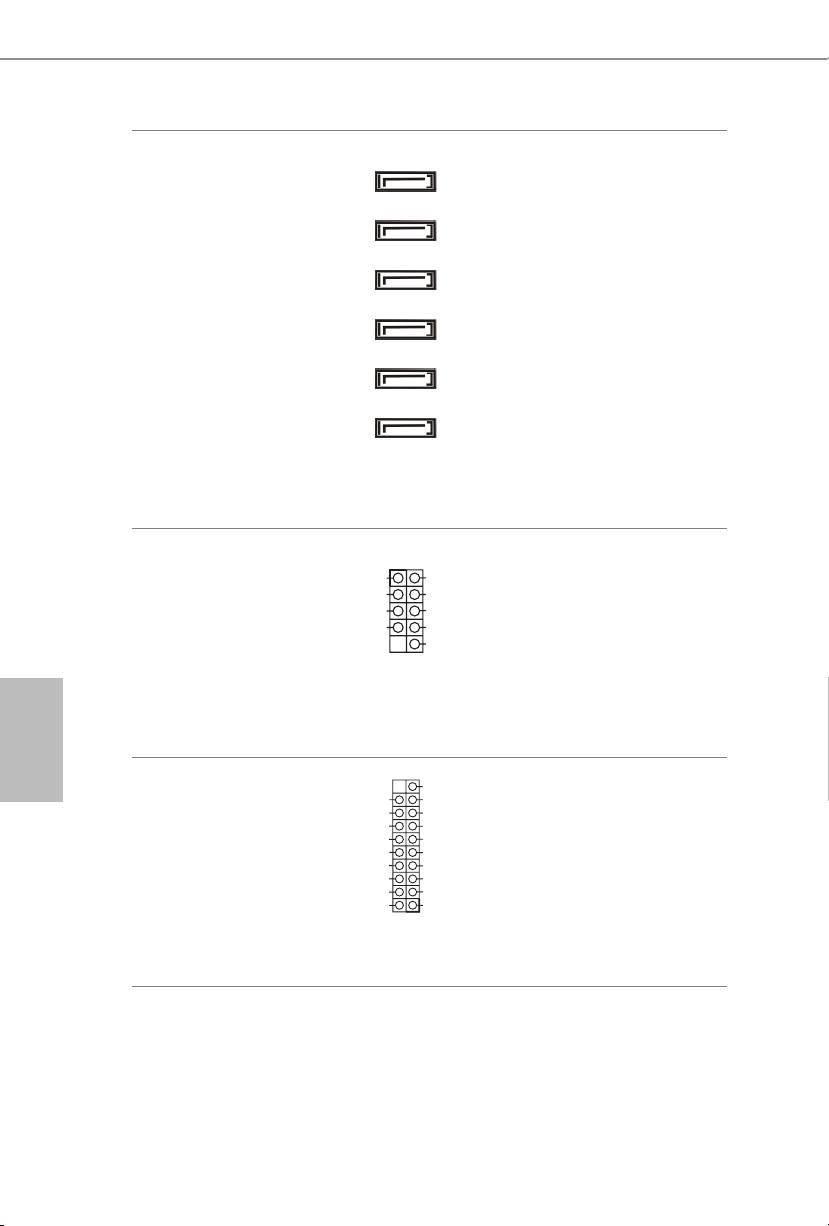

Разъемы Serial ATA3

Эти шесть

(SATA3_0:

разъемов SATA3

см. стр.1, № 16)

предназначены для

(SATA3_1:

подключения кабелей

см. стр.1, № 15)

SATA внутренних

(SATA3_2:

запоминающих

см. стр.1, № 17)

устройств для передачи

(SATA3_3:

данных со скоростью

см. стр.1, № 9)

до 6,0 Гб/с. Разъем

(SATA3_4:

SATA3_5 используется

см. стр.1, № 8)

совместно с портом

(SATA3_5:

eSATA; разъем SATA3_4

см. стр.1, № 6)

используется совместно

с гнездом mSATA/PCI

Mini.

Колодки USB 2.0.

Кроме двух портов USB

(9-контактная,

2.0 на панели ввода-

USB_2_3)

вывода на материнской

(См. стр. 1, № 21)

плате также есть две

(9-контактная,

колодки. Каждая

USB_4_5)

колодка USB 2.0 может

Русский

(см. стр. 1, № 20)

поддерживать два

порта.

Колодки USB 3.0.

Кроме четырех портов

(19-контактная,

USB 3.0 на панели ввода-

USB3_5_6)

вывода на материнской

(См. стр. 1, № 7)

плате также есть одна

колодка. Каждая

колодка USB 3.0 может

поддерживать два

порта.

82

SATA3_5

SATA3_4

SATA3_3

SATA3_2

SATA3_1

SATA3_0

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

1

Z87E-IT X

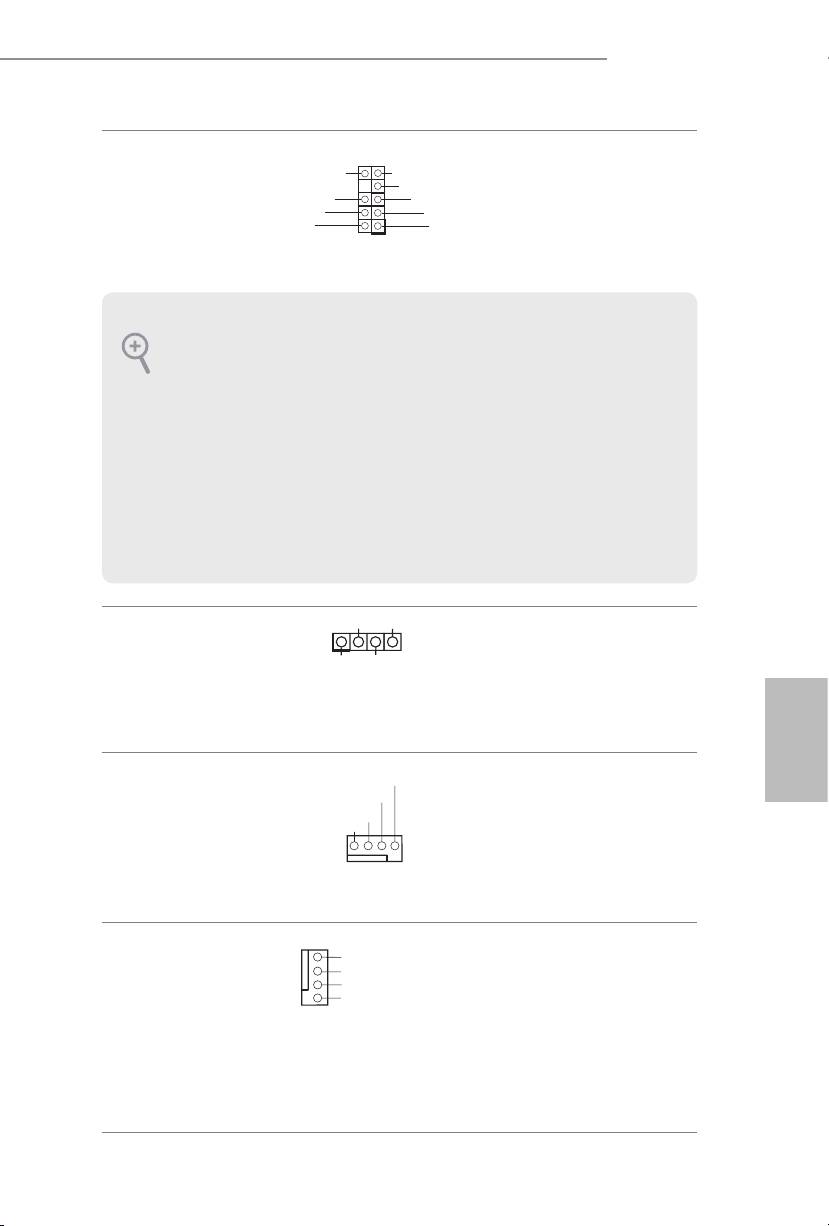

Аудиоколодка передней

Эта колодка

GN D

OUT2_L

панели

J_SENSE

предназначена

PRESENCE#

OUT2_R

(9-контактная, HD_

MIC_RET

MIC2_R

для подключения

AUDIO1)

аудиоустройств к

1

(См. стр. 1, № 21)

передней аудиопанели.

Колодка динамика

Предназначена для

подключения динамика

корпуса

корпуса.

(4-контактная,

SPEAKER1)

(См. стр. 1, № 13)

Русский

Разъемы для

Предназначены для

подключения кабелей

вентиляторов корпуса и

разъемов вентиляторов

блока питания

и подключения черного

провода к заземлению.

(4-контактный, CHA_

FAN1)

(См. стр. 1, № 4)

Разъемы вентиляторов

Эта материнская

плата снабжена

ЦП

4-контактным разъемом

(4-контактный, CPU_

для малошумящего

вентилятора ЦП.

FAN1)

Если вы собираетесь

(См. стр. 1, № 1)

подключить

3-контактный

вентилятор процессора,

подключайте его к

контактам 1-3.

83

T

+12V

GND

FAN_SPEED

+5V

DUMMY

GN D

+ 12V

CPU_FAN_SPEED

FAN_SPEED_CONTRO

1. Аудиосистема высокого разрешения поддерживает функцию распознавания

разъема, но для е правильной работы необходимо, чтобы провод панели

корпуса поддерживал передачу сигналов HDA. Инструкции по установке

системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке

передней панели, как указано далее:

A. Подключите Mic_IN (MIC) к MIC2_L.

B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.

C. Подключите провод заземления (GND) к контакту заземления (GND).

D. Контакты MIC_RET и OUT_RET используются только для аудиопанели

высокого разрешения. При использовании аудиопанели AC’97 их подключать

не нужно.

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic

панели управления Realtek и отрегулируйте параметр Recording Volume

(Громкость записи).

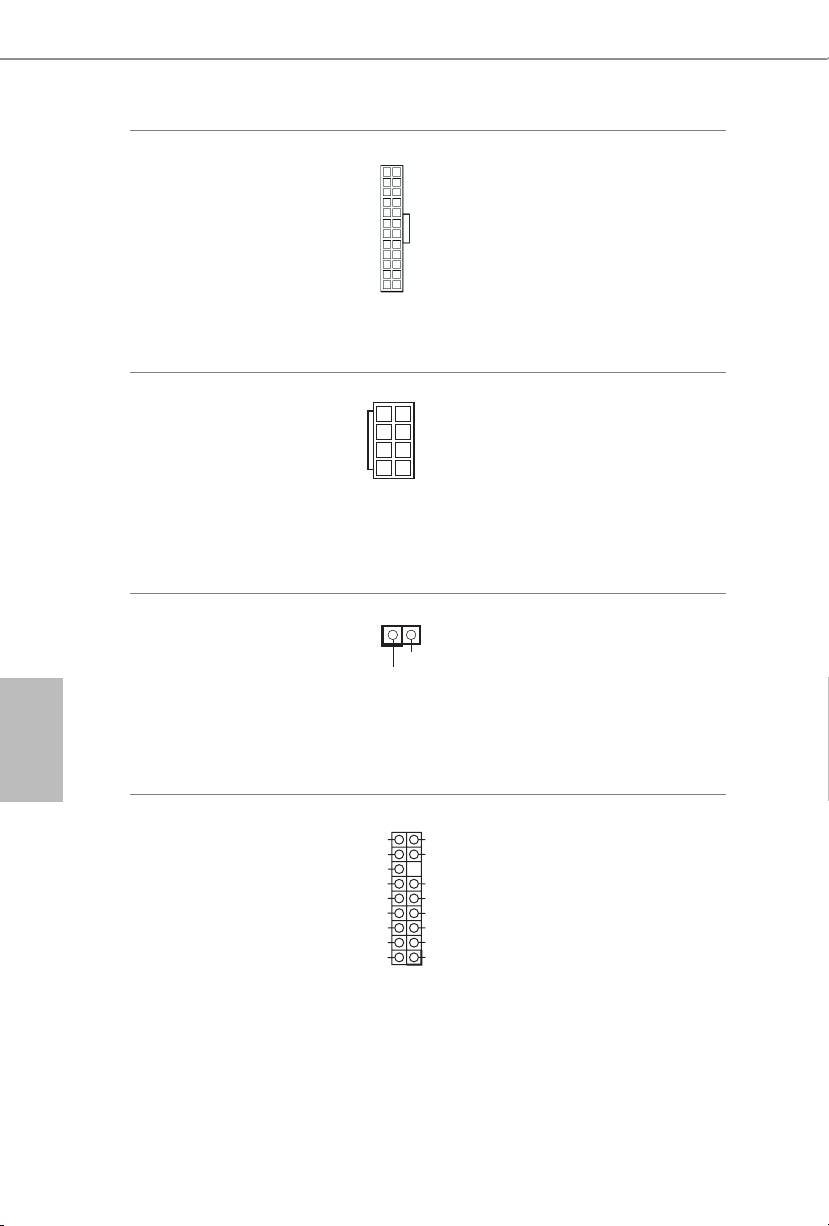

Разъем питания АТХ

Эта материнская

плата снабжена

(24-контактный,

24-контактным

ATXPWR1)

разъемом питания АТХ.

(См. стр. 1, № 5)

Чтобы использовать

20-контактный

разъем питания ATX,

подключите его вдоль

контакта 1 и контакта

13.

Разъем питания АТХ 12 В

Эта материнская

плата снабжена

(8-контактный,

8-контактным разъемом

ATX12V1)

питания АТХ 12 В.

(См. стр. 1, № 2)

Чтобы использовать

4-контактный

разъем питания ATX,

подключите его вдоль

контакта 1 и контакта 5.

Колодка для датчика

Эта материнская плата

поддерживает технологию

вскрытия корпуса

определения вскрытия

(2-контактная, CI1)

корпуса по снятию верхней

Русский

(См. стр. 1, № 11)

части корпуса. Для этой

технологии необходим корпус

с функцией определения

вскрытия.

Колодка ТРМ

Этот разъем обеспечивает

поддержку системы

(17-контактная, TPMS1)

Trusted Platform Module

(См. стр. 1, № 10)

(TPM), которая способна

обеспечить надежное

хранение ключей, цифровых

сертификатов, паролей и

данных. Система ТРМ также

повышает уровень сетевой

безопасности, защищает

цифровые идентификаторы

и обеспечивает целостность

платформы.

84

12

24

1

13

1

4

1

GND

LFRAME#_L

1

GNDF_CLKRUN#

SERIRQ#

+3VSB

S_PWRDWN#

GND

LAD0_L

LAD1_L

+3V

LAD2_L

LAD3_L

TPM_RST#

TA_MAIN

SMB_CLK_MAIN

GND
