1 Introdução

Obrigado por ter comprado a placa principal ASRock Z87E-ITX, uma placa

principal ável produzida sob os rigorosos critérios de controlo de qualidade da

ASRock. Esta placa principal oferece um excelente desempenho com um design

robusto em conformidade com o compromisso da ASRock em fabricar produtos de

qualidade e resistentes.

Dado que as especicões da placa principal e o soware do BIOS poderão ser

actualizados, o conteúdo desta documentação estará sujeito a alterações sem aviso

prévio. Caso ocorram modicações a este manual, a vero actualizada estará

disponível no Web site da ASRock sem aviso prévio. Se necessitar de assistência técnica

relacionada com esta placa principal, visite o nosso Web site para obter informações

especícas acerca do modelo que está a utilizar. Também poderá encontrar a lista

de placas VGA e CPU mais recentes suportadas no Web site da ASRock. Web site da

ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

• Placa principal ASRock Z87E-ITX (Formato Mini-ITX)

• Guia de instalação rápida do ASRock Z87E-ITX

• CD de suporte ASRock Z87E-ITX

• 4 x Cabos de dados Serial ATA (SATA) (Opcional)

• 1 x Painel de E/S

• 1 x Antena ASRock WiFi 2,4GHz

• 1 x Conversor DVI para D-Sub

Português

85

1.2 Especicações

Plataforma

• Formato Mini-ITX

• Design de condensadores banhados a ouro de alta qualidade

(Condensadores de polímeros condutores de alta qualidade

100% fabricados no Japão)

TM

CPU

• Suporta processadores Intel® Core

i7 / i5 / i3 / Xeon® /

Pentium® / Celeron® de 4ª geração em socket LGA1150

• Design Digi Power

• Design com 6 fases de alimentação

• DrMOS

®

• Suporta a tecnologia Intel

Turbo Boost 2.0

®

• Suporta CPU desbloqueado da série K da Intel

®

Chipset

• Intel

Z87

Memória

• Tecnologia de memória DDR3 de dois canais

• 2 x ranhuras DIMM DDR3

• Suporta memória DDR3 2933+(OC)/2800(OC)/2400(OC)/

2133(OC)/1866(OC)/1600/1333/1066, não ECC, sem meria

interdia

Português

• Capacidade máxima da memória do sistema: 16GB

(consultar AVISO)

®

• Suporta Extreme Memory Prole (XMP)1.3/1.2 da Intel

Ranhuras de

• 1 x ranhura PCI Express 3.0 x16

expansão

• 1 x ranhura half mini-PCI Express: Para módulo WiFi + BT

• 1 x ranhura mSATA/full mini-PCI Express

Grácos

• Os gcos incorporados Intel® HD e as saídas VGA

apenas podem ser suportados com processadores com GPU

integrada.

• Suporta grácos incorporados Intel® HD: Intel® Quick Sync

Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1,

TM

Intel® InTru

3D, Tecnologia Intel® Clear Video HD, Intel®

TM

Insider

, Grácos Intel® HD 4400/4600

• Pixel Shader 5.0, DirectX 11.1

• Memória partilhada máxima de 1792MB

86

Z87E-IT X

• Três opções de saída VGA: DVI-I, HDMI e DisplayPort

• Suporta congurão com três monitores

• Suporta tecnologia HDMI 1.4a com resolução máxima de até

4K × 2K (4096x2304) a 24Hz

• Suporta DVI-I com resolução máxima de até 1920x1200 a

60Hz

• Suporta DisplayPort com resolução máxima de até 3840x2160

a 60Hz

• Suporta Auto sincronização labial, Deep Color (12bpc),

xvYCC e HBR (High Bit Rate Audio) com HDMI (É

necessário um monitor compatível com HDMI)

• Suporta a função HDCP com portas DVI-I, HDMI e

DisplayPort

• Suporta reprodução Blu-ray (BD) / HD-DVD Full HD a

1080p com portas DVI-I, HDMI e DisplayPort

Áudio

• Áudio HD de 7.1 canais com protecção de conteúdo (Codec

de áudio Realtek ALC1150)

• Suporte áudio Blu-ray superior

• TI® NE5532 (suporta amplicador de auscultadores premium

até 600 Ohms)

• Suporta a tecnologia DTS Connect

LAN

• LAN Gigabit a 10/100/1000 Mb/s

• Giga PHY Intel® I217V

• Suporta tecnologia Intel® Remote Wake

Português

• Suporta Wake-On-LAN

• Suporta IEEE 802.3az

• Suporta PXE

LAN sem os

• Suporta IEEE 802.11a/b/g/n/ac

• Suporta banda dupla (2,4/5 GHz)

• Suporta ligação sem os de alta velocidade até 867Mbps

• 2 antenas para suportar tecnologia de diversidade 2

(Transmissão) x 2 (Recepção)

• Suporta Bluetooth 4.0 / 3.0 + Classe II de alta velocidade

87

E/S do painel

• 1 x Porta PS/2 para rato/teclado

• 1 x porta DVI-I

traseiro

• 1 x porta HDMI

• 1 x DisplayPort

• 1 x Porta de saída SPDIF óptica

• 1 x Conector eSATA

• 2 x portas USB 2.0

• 4 x portas USB 3.0

• 1 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED

DE VELOCIDADE)

• 1 x Interruptor para limpar o CMOS

• Ficha de áudio HD: Altifalante traseiro / Central / Graves /

Entrada de linha / Altifalante frontal / Microfone

Armazenamento

• 6 x conectores SATA3 a 6,0 Gb/s, suporte para RAID (RAID

0, RAID 1, RAID 5, RAID 10, Tecnologia Intel Rapid Storage

Technology 12 e Tecnologia Intel Smart Response), NCQ,

AHCI e “Hot Plug” (o conector SATA3_5 é partilhado com

a porta eSATA; o conector SATA3_4 é partilhado com a

ranhura mSATA/mini-PCI Express)

• 1 x conector eSATA, com suporte para as funções NCQ,

AHCI e “Hot Plug”

• 1 x conector mSATA a 6,0 Gb/s (conector para unidade de

estado sólida), com suporte para as funções NCQ, AHCI e

Português

módulos Full-size mini-PCI Express

Conector

• 1 x Terminal de intrusão no chassis

• 1 x Terminal TPM

• 1 x Conector da ventoinha da CPU (4 pinos)

• 1 x Conector da ventoinha do chassis (4 pinos)

• 1 x conector de alimentação de 24 pinos ATX

• 1 x conector de alimentação de 12V com 8 pinos (Conector de

alimentação de alta densidade)

• 1 x conector de áudio do painel frontal

• 2 x terminais USB 2.0 (suporte para 4 portas USB 2.0)

• 1 x terminal USB 3.0 (suporte para 2 portas USB 3.0)

Funcionalidades

• BIOS UEFI ocial da AMI com 64Mb com suporte de

interface multingue

da BIOS

• Eventos de reactivação compatíveis com ACPI 1.1

• Suporta SMBIOS 2.3.1

• Multi-ajuste de tensão de CPU, DRAM, PCH 1,05V, PCH 1,5V

88

Z87E-IT X

CD de suporte

• Controladores, Utilitários, Soware antivírus (versão

de avaliação), CyberLink MediaEspresso 6.5 - Versão

de avaliação, Navegador e Barra de Ferramentas Google

Chrome, Start8, MeshCentral, Splashtop Streamer

Monitor de

• Sensor de temperatura de CPU/Chassis

• Taquímetro de CPU/Chassis

hardware

• Ventoinha de CPU/Chassis silenciosa (Permite o ajuste

automático da velocidade da ventoinha do chassis através da

temperatura da CPU)

• Controlo de velocidade da ventoinha de CPU/Chassis

• Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore

Sistema

• Compatível com Microso® Windows® 8 / 8 64-bits / 7 / 7

64-bits

Operativo

Certicações

• FCC, CE, WHQL

• Preparada para ErP/EuP (é necesria uma fonte de

alimentação preparada para ErP/EuP)

* Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com

Português

89

Tenha em atenção que o overclocking inclui um determinado grau de risco, incluindo

o ajuste das denições na BIOS, a aplicão de tecnologia Untied Overclocking ou a

utilizão de ferramentas de overclocking de terceiros. O overclocking poderá afectar

a estabilidade do sistema, ou mesmo causar danos aos componentes e dispositivos

do seu sistema. Overclocking deverá ser efectuado por sua conta e risco. Não nos

responsabilizamos por possíveis danos causados pelo overclocking.

Devido às limitações, o tamanho real da memória de 4GB reservada para utilização

em sistemas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos

Windows® 64-bits não possuem essas limitões. Pode utilizar o ASRock XFast RAM

para dar uso à memória que o Windows® não utiliza.

Português

90

Z87E-IT X

1.3 Conguração dos jumpers

A imagem abaixo ilustra como os jumpers são congurados. Quando a tampa do

jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de

jumper nos pinos, o jumper é "Aberto".

Jumper para limpar o

Curto: Limpar CMOS

CMOS

Aberto: Predenição

Jumper de 2 pinos

(CLRCMOS1)

(consultar p.1, N.º 14)

CLRCMOS1 permite-lhe limpar os dados no CMOS. Os dados no CMOS incluem

informações de conguração do sistema, tal como palavra-passe do sistema, data,

hora e parâmetros de conguração do sistema. Para limpar e repor os parâmetros

do sistema para a congurão predenida, desligue o computador e retire o cabo

de alimentação, utilizando de seguida a tampa do jumper nos pinos de CLRC-

MOS1 durante 3 segundos. Não se esqueça de retirar a tampa do jumper depois

de limpar o CMOS. Se precisar de limpar o CMOS logo após ter terminado uma

Português

actualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes

de efectuar a acção de limpeza do CMOS.

1. O Interruptor para limpar o CMOS tem a mesma função do Jumper para limpar

o CMOS.

2. Se limpar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do

BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no

chassis.

91

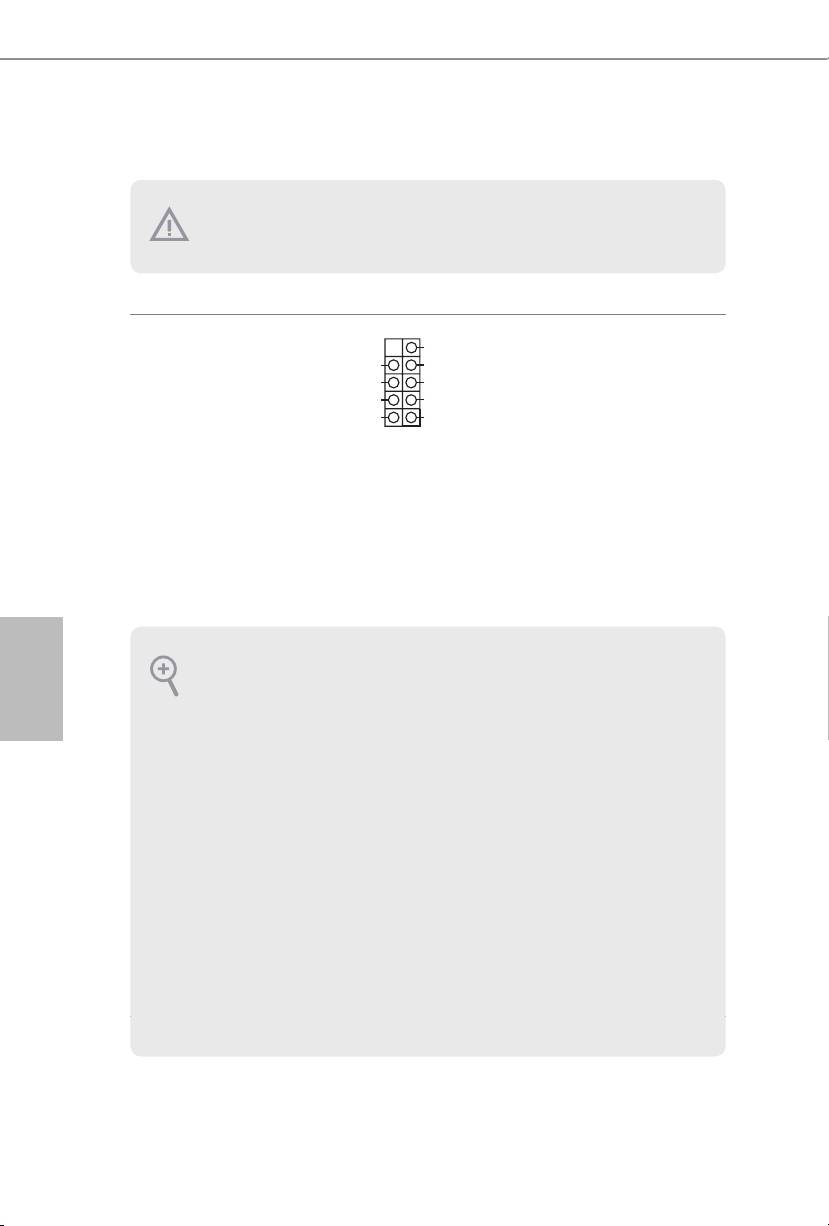

1.4 Terminais e conectores integrados

Terminal do painel de

Ligue o botão de

GND RESET#

sistema

alimentação, o botão de

(PAINEL1 de 9 pinos)

reposição e o indicador

(consultar p.1, N.º 12)

do estado do sistema no

chassis a este terminal de

acordo com a descrição

abaixo. Tenha em atenção

os pinos positivos e

negativos antes de ligar os

cabos.

Português

92

PWRBTN

Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de

jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os

terminais e conectores irá causar danos permanentes à placa principal.

GND

#

GND

PLED-

HDLED-

PLED+

HDLED+

1

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma

para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição

para reiniciar o computador caso este bloqueie e não seja possível reiniciar

normalmente.

PLED (LED de alimentão do sistema):

Ligue ao indicador do estado da alimentão no painel frontal do chassis. O LED

cará acesso quando o sistema estiver em funcionamento. O LED cará intermitente

quando o sistema estiver nos estados de suspeno S1/S3. O LED cará desligado

quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará

acesso quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel

frontal consiste principalmente em um botão de alimentação, um botão de reposição,

um LED de alimentação, um LED de actividade do disco rígido, um altifalante, etc.

Ao ligar o seu módulo de painel frontal do chassis a este conector, certique-se de que

os os e os pinos têm uma correspondência exacta.

Z87E-IT X

Conectores ATA3 de série

Estes seis conectores

(SATA3_0:

SATA3 suportam

consultar p.1, N.º 16)

cabos de dados SATA

(SATA3_1:

para dispositivos de

consultar p.1, N.º 15)

armazenamento interno

(SATA3_2:

com uma velocidade de

consultar p.1, N.º 17)

transferência de dados de

(SATA3_3:

até 6,0 Gb/s. O conector

consultar p.1, N.º 9)

SATA3_5 é partilhado

(SATA3_4:

com a porta eSATA; o

consultar p.1, N.º 8)

conector SATA3_4 é

(SATA3_5:

partilhado com a ranhura

consultar p.1, N.º 6)

mSATA/mini-PCIe.

Terminais USB 2.0

Para além das duas portas

(USB_2_3 de 9 pinos)

USB 2.0 no painel de E/

(consultar p.1, N.º 21)

S, existem dois terminais

(USB_4_5 de 9 pinos)

nesta placa principal.

(consultar p.1, N.º 20)

Cada terminal USB 2.0

é capaz de suportar duas

portas.

Português

Terminais USB 3.0

Para além das quatro

(USB3_5_6 de 19 pinos)

portas USB 3.0 no painel

(consultar p.1, N.º 7)

de E/S, existe um terminal

nesta placa principal.

Cada terminal USB 3.0 é

capaz de suportar duas

portas.

93

1

USB_PWR

USB_PWR

P-

P-

P+

P+

GNDGND

DUMMY

1

SATA3_5

SATA3_4

SATA3_3

SATA3_2

SATA3_1

SATA3_0

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

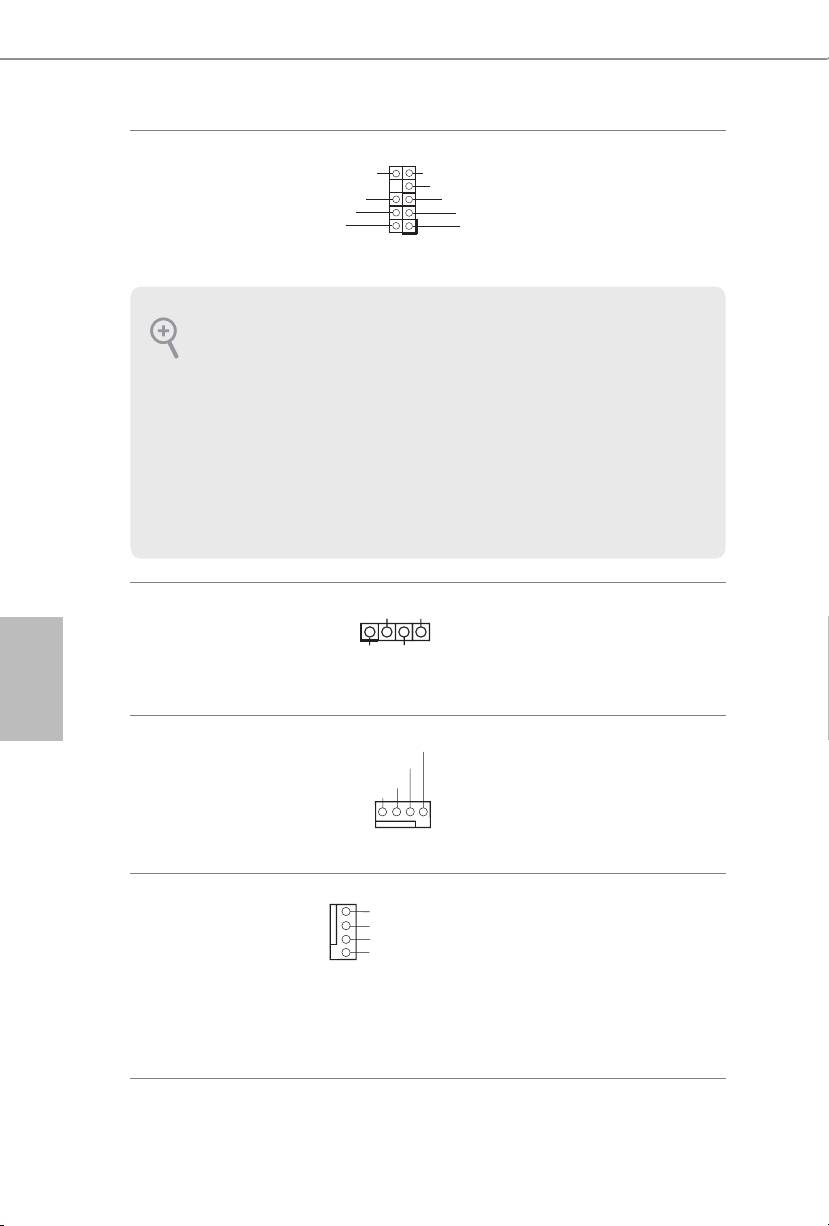

Terminal de áudio do

Este terminal destina-se

GN D

OUT2_L

painel frontal

J_SENSE

à ligação de dispositivos

PRESENCE#

OUT2_R

(HD_AUDIO1 de 9 pinos)

MIC_RET

MIC2_R

áudio ao painel de áudio

(consultar p.1, N.º 21)

frontal.

1

Terminal do altifalante do

Ligue o altifalante do

Português

chassis

chassis a este terminal.

(SPEAKER1 de 4 pinos)

(consultar p.1, N.º 13)

Conectores da ventoinha

Ligue os cabos da

do chassis e alimentação

ventoinha aos conectores

(CHA_FAN1 de 4 pinos)

da ventoinha colocando

(consultar p.1, N.º 4)

o cabo preto no pino de

ligação à terra.

Conectores da ventoinha

Esta placa principal inclui

da CPU

um conector de ventoinha

(CPU_FAN1 de 4 pinos)

de CPU (Ventoinha

(consultar p.1, N.º 1)

silenciosa) de 4 pinos.

Se pretender ligar uma

ventoinha de CPU de 3

pinos, ligue-a ao Pino 1-3.

94

OUT_RE

MIC2_L

T

CPU_FAN_SPEED

+12V

GND

FAN_SPEED_CONTROL

1

DUMMY

+5V

DUMMY

SPEAKER

GN D

+ 12V

CPU_FAN_SPEED

FAN_SPEED_CONTRO

1

2

3

4

L

1. O Áudio de alta denição suporta Deteão de cha, mas o cabo de painel no

chassis deverá suportar HDA para funcionar correctamente. Siga as instruções no

nosso manual e no manual do chassis para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel

frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.

B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.

C. Ligue Terra (GND) a Terra (GND).

D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa

de os ligar para o painel de áudio AC’97.

E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no

painel de controlo Realtek e ajuste o “Volume de gravação”.

Z87E-IT X

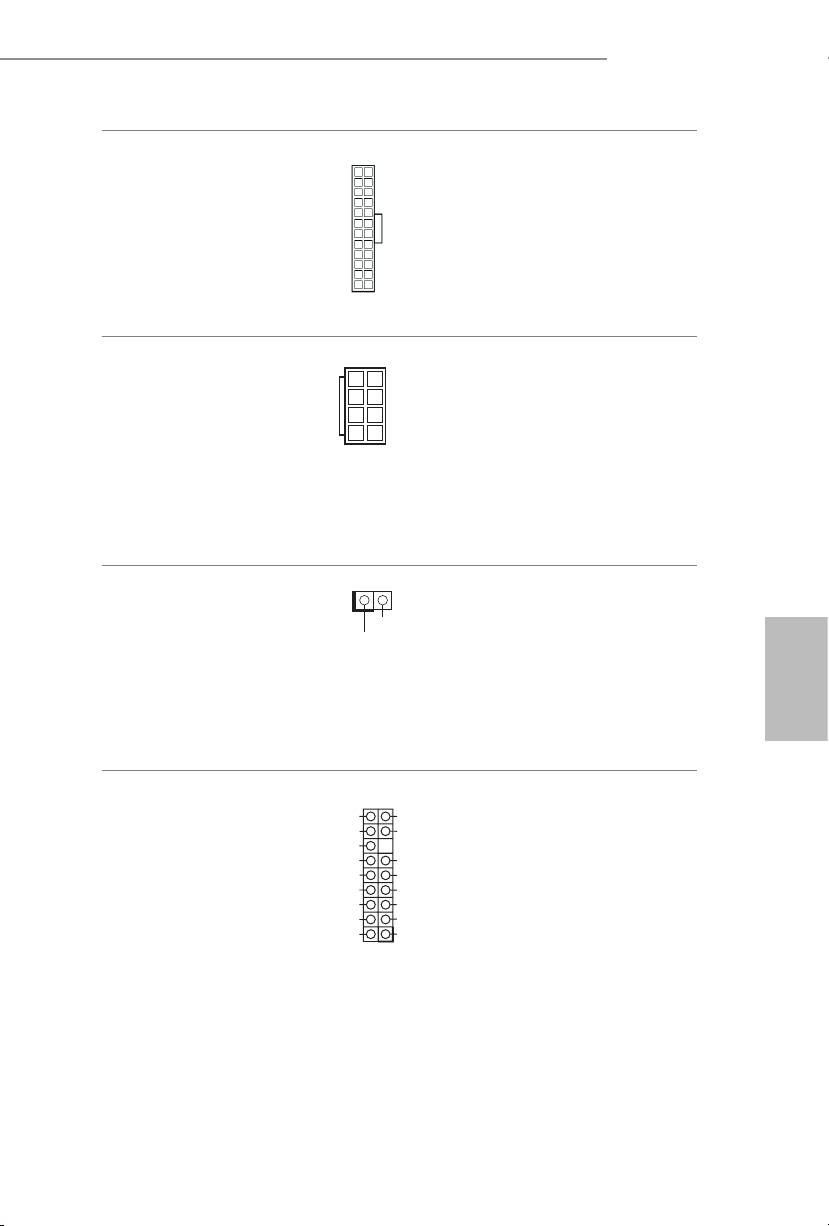

Conector de alimentação

Esta placa principal

ATX

inclui um conector de

(ATXPWR1 de 24 pinos)

alimentação ATX de 24

(consultar p.1, N.º 5)

pinos. Para utilizar uma

fonte de alimentão ATX

de 20 pinos, introduza-a

no Pino 1 o Pino 13.

Conector de alimentação

Esta placa principal

de 12V ATX

inclui um conector de

(ATX12V1 de 8 pinos)

alimentação de 12V ATX

(consultar p.1, N.º 2)

de 8 pinos. Para utilizar

uma fonte de alimentação

ATX de 4 pinos,

introduza-a no Pino 1 o

Pino 5.

Terminal de intrusão do

Esta placa principal suporta

chassis

a função de detecção de

(CI1 de 2 pinos)

ABERTURA da CAIXA que

(consultar p.1, N.º 11)

detecta se a tampa do chassis foi

removida. Esta função requer um

chassis com design de detecção

Português

de intrusão.

Terminal TPM

Este conector suporta um sistema

(TPMS1 de 17 pinos)

com Módulo de Plataforma

(consultar p.1, N.º 10)

Conável (TPM), que pode

armazenar com seguraa

chaves, certicados digitais,

palavras-passe e dados. Um

sistema TPM também ajuda a

melhorar a seguraa de rede,

a proteger identidades digitais

e a garantir a integridade da

plataforma.

95

5

8

12

24

1

13

1

4

1

Signal

GND

LFRAME#_L

1

GNDF_CLKRUN#

SERIRQ#

+3VSB

S_PWRDWN#

GND

LAD0_L

LAD1_L

+3V

LAD2_L

LAD3_L

SMB_DATA _MAIN

TPM_RST#

SMB_CLK_MAIN

GND
