ASRock Z87E-ITX: 1 Introduzione
1 Introduzione: ASRock Z87E-ITX
1 Introduzione
Grazie per aver acquistato la scheda madre Z87E-ITX ASRock, una scheda madre
adabile prodotta secondo i costanti e rigorosi controlli di qualità di ASRock.
La scheda madre ore eccellenti prestazioni con un design robusto che si adatta
all'impegno di ASRock di orire sempre qualità e durata.
Dato che le speciche della scheda madre e del soware BIOS possono essere
aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni
senza preavviso. Nel caso di eventuali modiche del presente manuale, la versione
aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per
il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per
informazioni speciche relative al modello attualmente in uso. È possibile trovare
l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock.
Sito Web di ASRock http://www.asrock.com.
1.1 Contenuto della confezione
• Scheda madre Z87E-ITX ASRock (fattore di forma Mini-ITX)
• Guida rapida di installazione Z87E-ITX ASRock
• CD di supporto Z87E-ITX ASRock
• 4 x cavi dati Serial ATA (SATA) (opzionali)
• 1 x mascherina metallica posteriore I/O
• 1 x antenna WiFi da 2,4 GHz ASRock
• 1 x adattatore DVI-D-Sub
Italiano
Italiano
52
Z87E-IT X
1.2 Speciche
Piattaforma
• Fattore di forma Mini-ITX
• Design condensatore Premium Gold (condensatori a
conduttore in polimero di alta qualità realizzati al 100% in
Giappone)
TM
CPU
• Supporta Intel® Core
i7 / i5 / i3 di 4a generazione / Xeon® /
Pentium® / Celeron® in LGA1150 Package
• Design Digi Power
• 6 Power Phase Design
• DrMOS
®
• Supporta la tecnologia Intel
Turbo Boost 2.0
®
• Supporta Intel
K-Series unlocked CPU
®
Chipset
• Intel
Z87
Memoria
• Tecnologia con memoria DDR3 a doppio canale
• 2 x slot DIMM DDR3
• Supporta memoria DDR3 2933+(OC)/2800(OC)/2400(OC)/2
133(OC)/1866(OC)/1600/1333/1066 non ECC, senza buer
• Capacità max. della memoria di sistema: 16GB
(si veda la sezione ATTENZIONE)
®
• Supporta Intel
Extreme Memory Prole (XMP)1.3/1.2
Slot di
• 1 x PCI Express 3.0 x16 slot
espansione
• 1 x slot half mini-PCI Express: per WiFi + modulo BT
• 1 x slot mSATA/full mini-PCI Express
Italiano
Graca
• La videograca integrata della scheda video HD Intel® e le
uscite VGA possono essere supportate soltanto con processori
Italiano
con GPU integrata.
• Supporta la videograca integrata della scheda video HD
Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e
TM
MPEG-2 Full HW Encode1, Intel® InTru
3D, tecnologia
TM
Intel® Clear Video HD, Intel® Insider
, Intel® HD Graphics
4400/4600
• Pixel Shader 5.0, DirectX 11.1
• Memoria condivisa max. 1792 MB
53
• Tre opzioni uscita VGA: DVI-I, HDMI e DisplayPort
• Supporta il triplo monitor
• Supporta la tecnologia HDMI con una risoluzione max. no a
4 K × 2 K (4096 x 2304) a 24 Hz
• Supporta DVI-I con una risoluzione max. no a
1920 x 1200 a 60 Hz
• Supporta DisplayPort con una risoluzione max. no a
3840 x 2160 a 60 Hz
• Supporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR
(High Bit Rate Audio) con HDMI (è necessario un monitor
conforme ad HDMI)
• Supporta la funzione HDCP con porte DVI-I, HDMI e
DisplayPort
• Supporta Blu-ray (BD) Full HD 1080p/riproduzione HD-
DVD con porte DVI-I, HDMI e DisplayPort
Audio
• Audio HD a 7.1 canali con Content Protection (codec audio
Realtek ALC1150)
• Supporto audio Blu-ray Premium
• TI® NE5532 (supporta l’amplicatore per cue di qualità
superiore no a 600 Ohm)
• Supporta DTS Connect
LAN
• LAN Gigabit 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• Supporta la tecnologia Intel® Remote Wake
• Supporta Wake-On-LAN
• Supporta Energy Ecient Ethernet 802,3az
Italiano
• Supporta PXE
LAN wireless
• Supporta IEEE 802.11a/b/g/n/ac
Italiano
• Supporta Dual-Band (2,4/5 GHz)
• Supporta la connessione wireless ad alta velocità no a
867 Mbps
• 2 antenne per supportare tecnologia a diversità 2
(trasmissione) x 2 (ricezione)
• Supporta Bluetooth 4.0/3.0 + classe II ad alta velocità
54
Z87E-IT X
I/O pannello
• 1 x porta mouse/tastiera PS/2
posteriore
• 1 x porta DVI-I
• 1 x porta HDMI
• 1 x DisplayPort
• 1 x porta uscita SPDIF ottico
• 1 x connettore eSATA
• 2 x porte USB 2.0
• 4 x porte USB 3.0
• 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED
LED)
• 1 x interruttore per azzerare la CMOS
• Jack audio HD: altoparlante posteriore/centrale/basso/
ingresso linea/altoparlante anteriore/microfono
Archiviazione
• 6 x connettori SATA3 6,0 Gb/s, supporto RAID (RAID 0,
RAID 1, RAID 5, RAID 10, tecnologia Intel Rapid Storage 12
e tecnologia Intel Smart Response), NCQ, AHCI e “Hot Plug”
(il connettore SATA3_5 è condiviso con la porta eSATA; il
connettore SATA3_4 è condiviso con lo slot mSATA/mini-
PCI Express)
• 1 x connettore eSATA, supporta le funzioni NCQ, AHCI e
“Hot Plug”
• 1 x connettore mSATA 6,0 Gb/s (connettore Solid-State Drive),
supporta le funzioni NCQ, AHCI e i moduli mini-PCI
Express full size
Connettore
• 1 x header di intrusione nello chassis
• 1 x header TPM
Italiano
• 1 x connettore ventola CPU (4 pin)
• 1 x connettore ventola chassis (4 pin)
• 1 x connettore alimentazione ATX a 24 pin
Italiano
• 1 x connettore alimentazione da 12 V a 8 pin (connettore
alimentazione ad alta densità)
• 1 x connettore audio pannello anteriore
• 2 x header USB 2.0 (supporto 4 porte USB 2.0)
• 1 x header USB 3.0 (supporta 2 porte USB 3.0)
55
Caratteristi-
• BIOS legale 64 Mb AMI UEFI con supporto GUI multilingue
che del BIOS
• Eventi di wake up conformi ad ACPI 1.1
• Supporto SMBIOS 2.3.1
• Multiregolazione tensione CPU, DRAM, PCH 1,05 V,
PCH 1,5 V
CD di
• Driver, Utilità, soware antivirus (versione di prova),
supporto
versione di prova di CyberLink MediaEspresso 6.5, browser e
barra degli strumenti Google Chrome, Start8, MeshCentral,
Splashtop Streamer, Intel® Extreme Tuning Utility (IXTU)
Hardware
• Sensore temperatura CPU/chassis
Monitor
• Tachimetro CPU/chassis
• Ventola silenziosa CPU/chassis (consente l'autoregolazione
della velocità della ventola dello chassis mediante la
temperatura della CPU)
• Controllo multivelocità della ventola di CPU/chassis
• Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore
SO
• Microso® Windows® 8/8 a 64-bit/7/conforme a 7 a 64-bit
Certicazioni
• FCC, CE, WHQL
• ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)
* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com
Italiano
Italiano
56
Z87E-IT X
Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa
la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied
Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking
può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai
dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo
responsabili per possibili danni provocati da overclocking.
A causa della limitazione, l'eettiva dimensione della memoria può essere inferiore
a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I
sistemi operativi Windows® a 64 bit non possiedono tali limitazioni. È possibile
utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows® non può
utilizzare.
Italiano
Italiano
57
1.3 Impostazione jumper
L'illustrazione mostra in che modo vengono impostati i jumper. Quando il
cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin
non è posizionato alcun cappuccio del jumper, il jumper è "aperto".
Jumper per azzerare la
Cortocircuitato: azzeramento
CMOS
della CMOS
Jumper a 2 pin
(CLRCMOS1)
Aperto: predenito
(vedere pag. 1, n. 14)
CLRCMOS1 consente di azzerare i dati presenti nella CMOS. I dati presenti
nella CMOS includono informazioni relative all'impostazione del sistema quali
password del sistema, data, ora e parametri di impostazione del sistema. Per
azzerare e reimpostare i parametri del sistema alla congurazione predenita,
spegnere il computer e scollegare il cavo di alimentazione, quindi utilizzare un
cappuccio del jumper per cortocircuitare i pin su CLRCMOS1 per 3 secondi.
Ricordarsi di rimuovere il cappuccio del jumper dopo aver azzerato la CMOS.
Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario
riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di
azzeramento della CMOS.
Italiano
1. L'interruttore di azzeramento della CMOS ha la stessa funzione del jumper per
azzerare la CMOS.
2. Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del
Italiano
BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione
nello chassis.
58
Z87E-IT X
1.4 Header e connettori sulla scheda
Header sul pannello del
Collegare l'interruttore
GND RESET#
sistema
dell'alimentazione,
(PANEL1 a 9 pin)
l'interruttore di reset e
(vedere pag. 1, n. 12)
l'indicatore dello stato
del sistema sullo chassis
su questo header secondo
la seguente assegnazione
dei pin. Annotare i pin
positivi e negativi prima
di collegare i cavi.
Italiano
Italiano
59
PWRBTN
Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci
del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su
header e connettori provocherà danni permanenti alla scheda madre.
GND
#
GND
PLED-
HDLED-
PLED+
HDLED+
1
PWRBTN (interruttore alimentazione):
collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È
possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore
dell'alimentazione.
RESET (interruttore di reset):
collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere
l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce
ad eseguire un normale riavvio.
PLED (LED alimentazione del sistema):
collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello
chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a
lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è
spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).
HDLED (LED di attività disco rigido):
collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è
acceso quando il disco rigido sta leggendo o scrivendo dati.
Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo
di pannello anteriore è composto principalmente da interruttore di alimentazione,
interruttore di reset, LED di alimentazione, LED di attività disco rigido,
altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis
a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin
corrispondano correttamente.

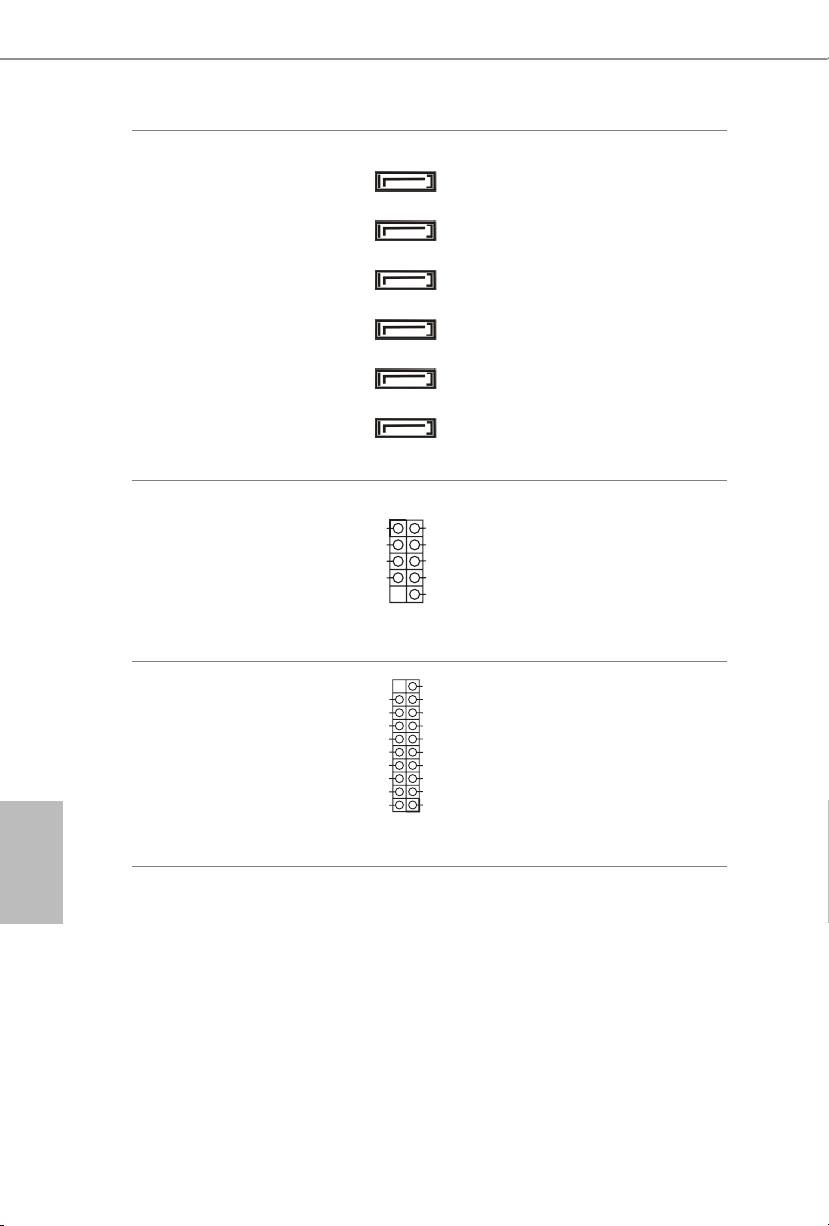

Connettori Serial ATA3
Questi sei connettori
(SATA3_0:
SATA3 supportano cavi
vedere pag.1, n. 16)
dati SATA per dispositivi
(SATA3_1:
di archiviazione interna,
vedere pag.1, n. 15)
con una velocità di
(SATA3_2:
trasferimento dati no
vedere pag.1, n. 17)
a 6,0 Gb/s. Il connettore
(SATA3_3:
SATA3_5 è condiviso
vedere pag.1, n. 9)
con la porta eSATA; il
(SATA3_4:
connettore SATA3_4
vedere pag.1, n. 8)
è condiviso con lo slot
(SATA3_5:
mSATA/mini-PCIe.
vedere pag.1, n. 6)
Header USB 2.0
Oltre alle due porte USB
(USB_2_3 a 9 pin)
2.0 sul pannello I/O, su
(vedere pag. 1, n. 21)
questa scheda madre vi
(USB_4_5 a 9 pin)
sono due header. Ciascun
(vedere pag. 1, n. 20)
header USB 2.0 può
supportare due porte.
Header USB 3.0
Oltre alle quattro porte
(USB3_5_6 a 19 pin)
USB 3.0 sul pannello I/O,
(vedere pag. 1, n. 7)
su questa scheda madre
vi è un header. Ciascun
header USB 3.0 può
supportare due porte.
Italiano
Italiano
60
1
USB_PWR
USB_PWR
P-
P-
P+
P+
GNDGND
DUMMY
SATA3_5
SATA3_4
SATA3_3
SATA3_2
SATA3_1
SATA3_0
VbusVbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
Z87E-IT X
Header audio pannello
Questo header serve a
GN D
OUT2_L
anteriore
J_SENSE
collegare i dispositivi
PRESENCE#
OUT2_R
(AUDIO1_HD a 9 pin)
MIC_RET
MIC2_R
audio al pannello audio
(vedere pag. 1, n. 21)
anteriore.
1
Header altoparlante
Collegare l'altoparlante
chassis
dello chassis a questo
(SPEAKER1 a 4 pin)
header.
(vedere pag. 1, n. 13)
Connettori ventola dello
Collegare i cavi della
chassis e di alimentazione
ventola ai connettori della
(CHA_FAN1 a 4 pin)
ventola e far corrispondere
(vedere pag. 1, n. 4)
il lo nero al pin di terra.
Italiano
Connettori della ventola
Questa scheda madre è
Italiano
della CPU
dotata di un connettore
(CPU_FAN1 a 4 pin)
per la ventola della CPU
(vedere pag. 1, n. 1)
(Ventola silenziosa) a
4 pin. Se si decide di
collegare una ventola della
CPU a 3 pin, collegarla al
pin 1-3.
61
OUT_RE
MIC2_L
T
+12V
GND
CPU_
FAN_SPEED
FAN_SPEED_CONTROL
1
+5V
DUMMY
DUMMY
SPEAKER
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTRO
1
2
3
4
L
1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello
sullo chassis deve supportare HDA per funzionare correttamente. Seguire le
istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il
sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello
anteriore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è neces-
sario collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “MicAnt” nel pannello di
controllo Realtek e regolare il “Volume di registrazione”.
Connettore di
Questa scheda madre è
alimentazione ATX
dotata di un connettore
(ATXPWR1 a 24 pin)
di alimentazione ATX
(vedere pag. 1, n. 5)
a 24 pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin1 e il pin 13.
Connettore di
Questa scheda madre è
alimentazione ATX da 12 V
dotata di un connettore di
(ATX12V1 a 8 pin)
alimentazione ATX da 12
(vedere pag. 1, n. 2)
V a 8 pin. Per utilizzare
un'alimentazione ATX a
4 pin, collegarla lungo il
pin1 e il pin 5.
Header di intrusione nello
Questa scheda madre supporta
chassis
la caratteristica di rilevamento
(CI1 a 2 pin)
CASE OPEN che rileva che
(vedere pag. 1, n. 11)
il coperchio del case è stato
rimosso. Questa funzione
richiede uno chassis con
caratteristiche di rilevamento di
intrusione nello chassis.
Header TPM
Questo connettore supporta il
Italiano
(TPMS1 a 17 pin)
sistema Trusted Platform Module
(vedere pag. 1, n. 10)
(TPM), che può archiviare in
modo sicuro chiavi, certicati
Italiano
digitali, password e dati. Un
sistema TPM permette anche di
potenziare la sicurezza della rete,
di proteggere identità digitali
e di garantire l'integrità della
piattaforma.
62
5
8
12
24
1
13
1
4
1
Signal
GND
LFRAME#_L
1
CK_33M_TPM
GNDF_CLKRUN#
SERIRQ#
+3VSB
S_PWRDWN#
GND
LAD0_L
LAD1_L
+3V
LAD2_L
LAD3_L
TPM_RST#
SMB_DA
TA_MAIN
SMB_CLK_MAIN
GND
