ASRock Z77 Extreme4: 1. Introduction

1. Introduction

Merci pour votre achat d’une carte mère ASRock Z77 Extreme4, une carte mère

très able produite selon les critères de qualité rigoureux de ASRock. Elle offre des

performances excellentes et une conception robuste conformément à l’engagement

d’ASRock sur la qualité et la abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

Les spécications de la carte mère et le BIOS ayant pu être mis à jour, le

contenu de ce manuel est sujet à des changements sans notication. Au

cas où n’importe qu’elle modication intervenait sur ce manuel, la version

mise à jour serait disponible sur le site web ASRock sans nouvel avis.

Vous trouverez les listes de prise en charge des cartes VGA et CPU

également sur le site Web ASRock.

Site web ASRock, http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples informations

particulières au modèle que vous utilisez.

www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock Z77 Extreme4

(Facteur de forme ATX: 12.0 pouces x 8.6 pouces, 30.5 cm x 21.8 cm)

Guide d’installation rapide ASRock Z77 Extreme4

CD de soutien ASRock Z77 Extreme4

Deux câbles de données de série ATA (SATA) (en option)

Un I/O Panel Shield

Un carte 2S_Pont_ASRock SLI

ASRock vous rappelle...

®

Pour bénécier des meilleures performances sous Windows

7 / 7 64 bits

TM

TM

Français

/ Vista

/ Vista

64 bits, il est recommandé de paramétrer l'option BIOS

dans Conguration de stockage en mode AHCI. Pour plus de détails sur

l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de sup-

port.

64

ASRock Z77 Extreme4 Motherboard

1.2 Spécifications

Format - Facteur de forme ATX:

12.0 pouces x 8.6 pouces, 30.5 cm x 21.8 cm

- Design de condensateur Premium Gold (condensateurs

polymère conducteur de qualité supérieure 100% fabriqués

au Japon)

®

TM

CPU - Prend en charge les processeurs Intel

Core

i7 / i5 / i3

2ème et 3ème génération sur socket LGA1155

- Conception Digi Power

- 8 + 4 Power Phase conception

®

- Prend en charge la technologie Intel

Turbo Boost 2.0

- Prise en charge des unités centrales non verrouillées de

série K

- Prise en charge de la technologie Hyper-Threading

(voir ATTENTION 1)

®

- Prend en charge les technologies Intel

Rapid Start et Smart

®

Connect avec processeur Intel

Ivy Bridge CPU

®

Chipsets - Intel

Z77

Mémoire - Compatible avec la Technologie de Mémoire à Canal

Double (voir ATTENTION 2)

- 4 x slots DIMM DDR3

- Supporter DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)

/1600/1333/1066 non-ECC, sans amortissement mémoire

- Capacité maxi de mémoire système: 32GB

(voir ATTENTION 3)

®

- Prend en charge le prol de mémoire extrême Intel

(XMP)

1.3/1.2

Slot d’extension - 2 x fentes PCI Express 3.0 x16 (PCIE2/PCIE3: une à x16

(PCIE2) / x8 (PCIE3), ou deux à x8 / x8) (voir ATTENTION 4)

®

* PCIE 3.0 n’est pris en charge qu’avec le processeur Intel

®

Ivy Bridge. Avec le processeur Intel

Sandy Bridge, seul

PCIE 2.0 est pris en charge.

- 2 x slots PCI Express 2.0 x1

- 2 x slots PCI

TM

TM

- Prend en charge AMD Quad CrossFireX

et CrossFireX

®

TM

TM

- Prend en charge NVIDIA

Quad SLI

et SLI

Français

®

VGA sur carte * Intel

HD Graphics avec visuels intégrés (Built-in Visuals) et

les sorties VGA sont uniquement pris en charge par les

processeurs à GPU intégré.

®

®

- Supporte Intel

HD Graphics Built-in Visuals: Intel

Quick

65

ASRock Z77 Extreme4 Motherboard

®

TM

®

Sync Video, Intel

InTru

3D, Intel

Clear Video HD

®

TM

®

Technology, Intel

Insider

, Intel

HD Graphics 2500/4000,

®

Intel

Advanced Vector Extensions (AVX)

®

- Pixel Shader 5.0, DirectX 11 avec CPU Intel

Ivy Bridge,

®

Pixel Shader 4.1, DirectX 10.1 avec CPU Intel

Sandy

Bridge

- Mémoire partagée max 1760MB (voir ATTENTION 5)

- Trois options de sortie VGA: D-Sub, DVI-D et HDMI

(voir ATTENTION 6)

- Prend en charge le HDMI 1.4a avec une résolution

maximale jusqu’à 1920x1200 @ 60Hz

- Prend en charge le DVI avec une résolution maximale

jusqu’à 1920x1200 @ 60Hz

- Prend en charge le D-Sub avec une résolution maximale

jusqu’à 2048x1536 @ 75Hz

- Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et

HBR (High Bit Rate Audio : Audio à haut débit binaire) avec

HDMI (Moniteur compatible HDMI requis)

(voir ATTENTION 7)

- Prise en charge de la fonction HDCP avec ports DVI et

HDMI

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec

ports DVI et HDMI

Audio - 7,1 CH HD Audio avec protection de contenu

(Realtek ALC898 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Support du Wake-On-LAN

- Prend en charge la norme Energy Efcient Ethernet

(Ethernet à efcacité énergétique) 802.3az

- Supporte PXE

Panneau arrière I/O Panel

Français

- 1 x port clavier/souris PS/2

- 1 x port D-Sub

- 1 x port DVI-D

- 1 x port HDMI

- 1 x Port de sortie optique SPDIF

- 2 x ports USB 2.0 par défaut

- 1 x Connecteur eSATA3

- 4 x ports USB 3.0 par défaut

66

ASRock Z77 Extreme4 Motherboard

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

LED VITESSE)

- 1 x interrupteur d’effacement du CMOS avec LED

- Prise HD Audio: Haut-parleur arrière / Central /Basses /

Entrée Ligne / Haut-parleur frontal / Microphone

(voir ATTENTION 8)

®

SATA3 - 2 x connecteurs SATA3 6,0 Gb/s par Intel

Z77, prennent en

charge les fonctions RAID (RAID 0, RAID 1, RAID 5,

RAID 10, Intel Rapid Storage et Intel Smart Response),

NCQ, AHCI et « Hot Plug » (Branche ment à chaud)

- 2 x connecteurs SATA3 6,0 Gb/s par ASMedia ASM1061,

prennent en charge les fonctions NCQ, AHCI et « Hot

Plug » (Branche ment à chaud) (le connecteur SATA3_A1

est partagé avec le port eSATA3)

®

USB 3.0 - 2 x ports USB3.0 à l’arrière par Intel

Z77, prennent en

charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

- 2 x ports USB3.0 à l’arrière par ASMedia ASM1042,

prennent en charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

- 1 x barrette USB3.0 en façade (prend en charge 2 ports

®

USB 3.0) par Intel

Z77, prend en charge USB 1.0/2.0/3.0

jusqu’à 5 Gb/s

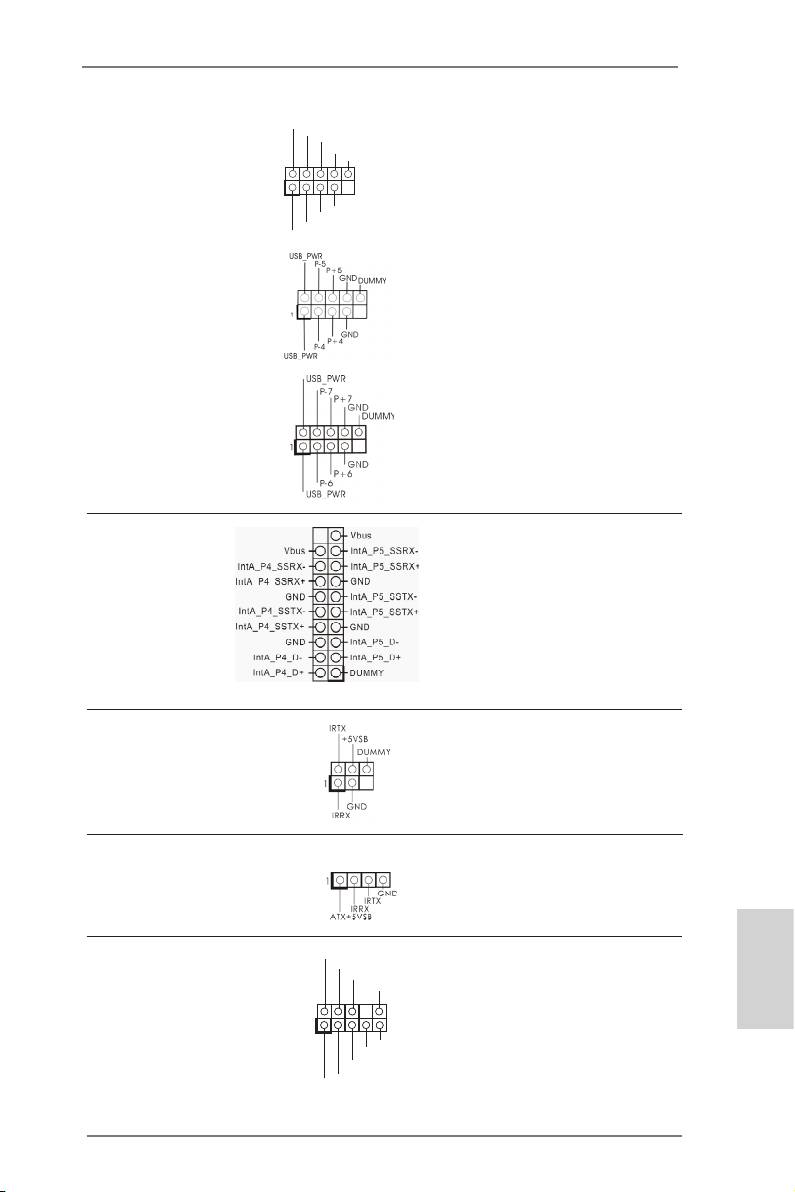

Connecteurs - 4 x connecteurs SATA2, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 3.0Go/s,

supporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel

Rapid Storage et Intel Smart Response), NCQ, AHCI et

Hot Plug (Branchement à chaud)

- 4 x connecteurs SATA3, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x En-tête du module infrarouge

- 1 x Barrette pour module à infrarouges grand public

- 1 x En-tête de port COM

- 1 x Connecteur HDMI_SPDIF

- 1 x Connecteur de LED d’alimentation

- Connecteur pour ventilateur de CPU/Châssis/pouvoir

Ventilateur

- br. 24 connecteur d’alimentation ATX

- br. 8 connecteur d’alimentation 12V ATX

Français

- Connecteur audio panneau avant

- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0

supplémentaires)

- 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0

supplémentaires)

67

ASRock Z77 Extreme4 Motherboard

- 1 x Dr. Debug (LED de débogage à 7 segments)

Interrupteur - 1 x interrupteur d’effacement du CMOS avec LED

rapide - 1 x interrupteur d’alimentation avec LED

- 1 x interrupteur de réinitialisation avec LED

BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Tension

Multi-ajustement

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),

CyberLink MediaEspresso 6.5 Trial, Suite multimédia

ASRock MAGIX - OEM

Caractéristique - Utilitaire ASRock Extreme Tuning (AXTU)

unique (voir ATTENTION 9)

- ASRock l’Instant Boot

- ASRock Instant Flash (voir ATTENTION 10)

- Chargeur ASRock APP (voir ATTENTION 11)

- ASRock SmartView (voir ATTENTION 12)

- ASRock XFast USB (voir ATTENTION 13)

- ASRock XFast LAN (voir ATTENTION 14)

- ASRock XFast RAM (voir ATTENTION 15)

- ASRock Crashless BIOS (voir ATTENTION 16)

- Lucid Virtu Universal MVP (voir ATTENTION 17)

* Lucid Virtu Universal MVP est uniquement pris en charge

par les processeurs à GPU intégré.

- L’accélérateur hybride:

- Contrôle direct de la fréquence CPU

(voir ATTENTION 18)

- ASRock U-COP (voir ATTENTION 19)

- Garde d’échec au démarrage (B.F.G.)

- Combo Cooler Option (C.C.O.) (voir ATTENTION 20)

Français

- DEL veilleuse

Surveillance - Détection de la température de l’UC

système - Mesure de température de la carte mère

- Tachéomètre ventilateur processeur/châssis/pouvoir

ventilateur

- Ventilateur silencieux pour unité centrale/châssis (permet le

réglage automatique de la vitesse du ventilateur pour

châssis, selon la température de l’unité centrale)

68

ASRock Z77 Extreme4 Motherboard

- Commande de ventilateur CPU/Châssis à plusieurs

vitesses

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

®

®

TM

TM

OS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit

/ XP / XP 64-bit (voir ATTENTION 21)

Certications - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

(voir ATTENTION 22)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

http://www.asrock.com

ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer

l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie

Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking

peut affecter la stabilité de votre système, ou même causer des dommages aux

composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et

vos propres risques. Nous ne sommes pas responsables des dommages possibles

causés par l’overclocking.

ATTENTION!

1. En ce qui concerne le paramétrage “Hyper-Threading Technology”,

veuillez consulter la page 60 du manuel de l’utilisateur sur le CD tech-

nique.

2. Cette carte mère supporte la Technologie de Mémoire à Canal Double.

Avant d’intégrer la Technologie de Mémoire à Canal Double, assurez-

vous de bien lire le guide d’installation des modules mémoire en page 17

pour réaliser une installation correcte.

3. Du fait des limites du système d’exploitation, la taille mémoire réelle

®

réservée au système pourra être inférieure à 4 Go sous Windows

7 /

TM

®

Vista

/ XP. Avec Windows

OS avec CPU 64 bits, il n’y a pas ce genre

de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la

®

mémoire que Windows

ne peut pas utiliser.

4. PCIE2 et PCIE3 prend en charge une vitesse pouvant atteindre Gen 3.

Pour pouvoir utiliser PCI Express en vitesse Gen 3, vous devez installer

le processeur Ivy Bridge. Si vous installez le processeur Sandy Bridge,

PCI Express ne fonctionnera qu’en vitesse PCI Express Gen 2.

5. La dimension maximum du memoire partage est denie par le vendeur

®

de jeu de puces et est sujet de changer. Veuillez verier la Intel

website

pour les informations recentes SVP.

Français

6. Vous pouvez choisir de n’utiliser que deux moniteurs sur trois. Les

moniteurs D-Sub, DVI-D et HDMI ne peuvent pas être activés en même

temps. En outre, avec l’adaptateur DVI-HDMI, le port DVI-D peut prendre

en charge les mêmes fonctions que le port HDMI.

69

ASRock Z77 Extreme4 Motherboard

®

7. xvYCC et Deep Color ne sont pris en charge que sous Windows

7 64-

bit / 7. Le mode Deep Color ne sera activé que si le moniteur prend en

®

charge 12bpc en EDID. HBR est pris en charge sous Windows

7 64-bit /

TM

TM

7 / Vista

64-bit / Vista

.

8. Pour l’entrée microphone, cette carte mère supporte les deux modes

stéréo et mono. Pour la sortie audio, cette carte mère supporte les

modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer

au tableau en page 3 pour effectuer la bonne connexion.

9. ASRock Extreme Tuning Utility (AXTU) est un utilitaire tout-en-un qui

permet de régler précisément différentes fonctions du système, via une

interface facile à utiliser, incluant Moniteur de périphériques, Contrôle du

ventilateur, Overclocking, OC DNA et IES. Dans Moniteur de

périphériques, il afche les valeurs principales de votre système.

Dans Contrôle du ventilateur, il afche la vitesse du ventilateur et la

température, que vous pouvez ajuster. Dans Overclocking, vous pouvez

overclocker la fréquence du CPU pour améliorer les performances du

système. Dans OC DNA, vous pouvez enregistrer vos réglages OC dans

un prol et les partager avec vos amis. Vos amis pourront alors installer

le prol OC sur leur système pour utiliser les mêmes réglages OC.

Dans IES (Intelligent Energy Saver – Fonction intelligente d’économie

d’énergie), le contrôleur de la tension peut réduire le nombre de phases

de sortie pour améliorer le fonctionnement lorsque les cores du CPU ne

sont pas utilisées, sans diminuer les performances de l’ordinateur.

Veuillez visiter notre site Web pour plus d’informations sur l’utilisation des

fonctions de l’utilitaire ASRock Extreme Tuning Utility (AXTU).

Site Web de ASRock : http://www.asrock.com

10. O ASRock Instant Flash é um utilitário de ash do BIOS incorporado

na memória Flash ROM. Esta prática ferramenta de actualização do

BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar

®

nos sistemas operativos, como o MS-DOS ou o Windows

. Com este

utilitário, poderá premir a tecla <F6> durante o teste de arranque POST

ou premir a tecla <F2> para exibir o menu de conguração do BIOS para

aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar

o novo cheiro de BIOS numa unidade ash USB, numa disquete ou

num disco rígido, em seguida, poderá actualizar o BIOS com apenas

alguns cliques sem ter de utilizar outra disquete ou outro complicado

utilitário de ash. Note que a unidade ash USB ou a unidade de disco

rígido devem utilizar o sistema de cheiros FAT32/16/12.

Français

11. Si vous désirez un moyen plus rapide et moins contraignant de recharger

vos appareils Apple tels que iPhone/iPad/iPod Touch, ASRock a préparé

pour vous la solution idéale - le chargeur ASRock APP. Il suft d’installer

le pilote du chargeur APP, et vous pourrez recharger rapidement votre

iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le

chargeur ASRock APP vous permet de charger rapidement et simultané-

ment plusieurs appareils Apple, et le chargement continu est même pris

en charge lorsque le PC passe en mode Veille (S1), Suspension à

70

ASRock Z77 Extreme4 Motherboard

la RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du

chargeur APP est installé, vous découvrez un mode de mise en charge

tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

12. SmartView, une nouvelle fonction du navigateur Internet, est une page

de démarrage intelligente de IE, comportant à la fois vos sites Internet

les plus visités, votre historique, vos amis Facebook et l’actualité en

temps réel, le tout sur une vue optimisée pour une expérience de l’Internet

encore plus personnelle. Les cartes mères ASRock sont équipées en

exclusivité de l’utilitaire SmartView, ce qui vous permet de garder le

contact avec vos amis itinérants. Pour utiliser la fonction SmartView,

veuillez vous assurez que votre version de système d’exploitation est

®

TM

TM

Windows

7 / 7 64 bits / Vista

/ Vista

64 bits, et que vous utilisez le

navigateur IE8. Site Internet ASRock : http://www.asrock.com/Feature/

SmartView/index.asp

13. ASRock XFast USB permet d’améliorer les performances de votre péri-

phérique de stockage USB. Les performances réelles dépendent des

propriétés du périphérique.

14. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez congurer

votre priorité d’application idéalement et/ou ajouter des nouveaux pro-

grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité

de jeux en ligne plus haute, cela peut réduire la latence dans les jeux.

Forme du trac : Vous pouvez regarder des vidéos HD YouTube et té-

lécharger simultanément des chiers. Analyse en temps réel de vos don-

nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les ux

de données que vous êtes en train de transférer.

15. ASRock XFast RAM est une nouvelle fonction intégrée à l’utilitaire

ASRock Extreme Tuning Utility (AXTU). Il utilise à sa pleine capacité

l’espace mémoire que les processeurs du système d’exploitation Win-

dows OS 32-bit ne peuvent pas utiliser. ASRock XFast RAM diminue

le temps de chargement des sites Internet précédemment visités, ren-

dant la navigation sur le web plus rapide que jamais. Il rend également

l’utilisation de Adobe Photoshop 5 fois plus rapide. Un autre avantage

indéniable de ASRock XFast RAM est qu’il réduit la fréquence d’accès à

vos SSD ou HDD an d’accroitre leur durée de vie utile.

16. ASRock Crashless BIOS permet aux utilisateurs de mettre à jour leur

BIOS sans qu’ils aient à craindre un plantage ou une défaillance. Si

l’alimentation venait à être coupée durant la mise à jour du BIOS, AS-

Rock Crashless BIOS terminera automatiquement la mise à jour du BIOS

une fois le courant rétabli. Veuillez noter que les chiers BIOS doivent

être placés dans le répertoire racine de votre disque USB. Seuls les

Français

ports USB2.0 sont compatibles avec cette fonction.

17. VIRTU Universal MVP intègre toutes les fonctionnalités de base de la

technologie Virtu Universal, qui virtualise GPU intégrée et GPU discrète

pour des fonctionnalités optimales. Il est également doté de la fonction

TM

Virtual Vsync

pour une qualité visuelle sans compromis. Ajoutez à cela

71

ASRock Z77 Extreme4 Motherboard

les avantages de la technologie HyperFormance, et VIRTU Universal

MVP vous permettra d’obtenir des performances de jeu inégalées en

réduisant intelligemment les tâches redondantes du rendu lors du ux

entre le CPU, le GPU de la carte graphique et l’écran.

18. Même si cette carte mère offre un contrôle sans souci, il n’est pas re-

commandé d’y appliquer un over clocking. Des fréquences de bus CPU

autres que celles recommandées risquent de rendre le système instable

ou d’endommager le CPU et la carte mère.

19. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automa-

tiquement. Avant de redémarrer le système, veuillez vérier que le ven-

tilateur d’UC sur la carte mère fonctionne correctement et débranchez le

cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation

de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU

le dissipateur lors de l’installation du PC.

20. Le Combo Cooler Option (C.C.O.) offre un choix exible pour adopter

trois types différents de refroidisseur sde CPU, les sockets LGA 775,

LGA 1155 et LGA 1156. Veuillez noter que tous les ventilateurs de CPU

775 et 1156 ne peuvent pas être utilisés.

®

®

21. ASRock XFast RAM n’est pas pris en charge par Microsoft

Windows

®

®

XP / XP 64-bit. Les technologie Intel

Smart Connect et ports Intel

USB

®

®

TM

TM

3.0 n’est pas pris en charge par Microsoft

Windows

Vista

/ Vista

64-

bit / XP / XP 64-bit.

22. EuP, qui signie Energy Using Product (Produit Utilisant de l’Energie),

est une disposition établie par l’Union Européenne pour dénir la con-

sommation de courant pour le système entier. Conformément à la norme

EuP, le courant CA total du système entier doit être inférieur à 1 W en

mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP

et une alimentation EuP sont requises. Selon les suggestions d’Intel’,

l’alimentation électrique EuP doit correspondre à la norme, qui est que

l’efcacité électrique de 5v en mode de veille doit être supérieure à 50%

pour 100 mA de consommation de courant. Pour choisir une alimentation

électrique conforme à la norme EuP, nous vous recommandons de con-

sulter votre fournisseur de courant pour plus de détails.

Français

72

ASRock Z77 Extreme4 Motherboard

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 g. 15)

Paramètres

Effacer la

par défaut

CMOS

Remarque :

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Le commutateur Effacer CMOS présente la même fonction que le

cavalier Effacer CMOS.

Français

73

ASRock Z77 Extreme4 Motherboard

1.5 Interrupteur rapides

Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d’alimenta-

tion, un interrupteur de réinitialisation et un interrupteur d’effacement de CMOS, per-

mettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système,

ainsi que d’effacer les valeurs du CMOS.

Interrupteur d’alimentation

L’interrupteur d’alimentation est

(PWRBTN)

un interrupteur rapide, qui permet

(voir p.2 No. 18)

à l’utilisateur d’allumer/éteindre

rapidement le système.

Interrupteur de réinitialisation

L’interrupteur de réinitialisation

(RSTBTN)

est un interrupteur rapide, qui

(voir p.2 No. 16)

permet à l’utilisateur de

réinitialiser rapidement le

système.

Interrupteur d’effacement de CMOS

L’interrupteur d’effacement de

(CLRCBTN)

CMOS est un interrupteur rapide

(voir p.3 No. 13)

qui permet à l’utilisateur d’effacer

rapidement les valeurs du CMOS.

Français

80

ASRock Z77 Extreme4 Motherboard
