1. Einführung

Wir danken Ihnen für den Kauf des ASRock Z77 Extreme4 Motherboard, ein zu-

verlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von

ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design,

gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel-

linstallationsanleitung führt in das Motherboard und die schrittweise Installation

ein. Details über das Motherboard nden Sie in der Bedienungsanleitung auf der

Support-CD.

Da sich Motherboard-Spezikationen und BIOS-Software verändern können,

kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für

den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue

Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein.

Die neuesten Grakkarten und unterstützten CPUs sind auch auf der ASRock-

Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezische

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite:

www.asrock.com/support/index.asp

1.1 Kartoninhalt

ASRock Z77 Extreme4 Motherboard

(ATX-Formfaktor: 30.5 cm x 21.8 cm; 12.0 Zoll x 8.6 Zoll)

ASRock Z77 Extreme4 Schnellinstallationsanleitung

ASRock Z77 Extreme4 Support-CD

Zwei Serial ATA (SATA) -Datenkabel (optional)

Ein I/O Shield

Ein ASRock SLI_Bridge_2S-Karte

ASRock erinnert...

®

TM

TM

Zur besseren Leistung unter Windows

7 / 7, 64 Bit / Vista

/ Vista

64 Bit empfehlen wir, die Speicherkonguration im BIOS auf den AHCI-

Modus einzustellen. Hinweise zu den BIOS-Einstellungen nden Sie in

der Bedienungsanleitung auf der mitgelieferten CD.

Deutsch

46

ASRock Z77 Extreme4 Motherboard

1.2 Spezifikationen

Plattform - ATX-Formfaktor: 30.5 cm x 21.8 cm; 12.0 Zoll x 8.6 Zoll

- Hochwertiges Gold-Kondensatordesign (100 % hochwertige

japanische Fertigung leitfähiger Polymerkondensatoren)

®

TM

CPU - Unterstützt Intel

Core

i7- / i5- / i3-Prozessoren der 3ten

und 2ten Generation im LGA1155-Package

- Digi Power-Design

- 8 + 4-Stromphasendesign

®

- Unterstützt Intel

Turbo Boost 2.0-Technologie

- Unterstützt freigegebene CPU der K-Serie

- Unterstützt Hyper-Threading-Technologie

(siehe VORSICHT 1)

®

- Unterstützt Intel

Rapid Start Technology und Smart

®

Connect Technology mit Intel

Ivy Bridge-Prozessor

®

Chipsatz - Intel

Z77

Speicher - Dual-Kanal DDR3 Speichertechnologie (siehe VORSICHT 2)

- 4 x Steckplätze für DDR3

- Unterstützt DDR3 2800+(OC)/2400(OC)/2133(OC)/1866

(OC)/1600/1333/1066 non-ECC, ungepufferter Speicher

- Max. Kapazität des Systemspeichers: 32GB

(siehe VORSICHT 3)

®

- Unterstützt Intel

Extreme Memory Prole (XMP)1.3/1.2

Erweiterungs- - 2 x PCI-Express-3.0-x16-Steckplätze (PCIE2/PCIE3:

steckplätze Einzeln bei x16 (PCIE2) / x8 (PCIE3) oder dual bei x8 / x8)

(siehe VORSICHT 4)

®

* PCIE 3.0 wird nur mit Intel

Ivy Bridge-Prozessor

®

unterstützt. Mit Intel

Sandy Bridge-Prozessor wird nur

PCIE 2.0 unterstützt.

- 2 x PCI Express 2.0 x1-Steckplätze

- 2 x PCI-Steckplätze

TM

TM

- Unterstützt AMD Quad CrossFireX

und CrossFireX

®

TM

TM

- Unterstützt NVIDIA

Quad SLI

und SLI

®

Onboard-VGA * Integrierte Intel

HD-Grakdarstellungen und die VGA-

Ausgänge können nur durch GPU-integrierte Prozessoren

unterstützt werden.

®

- Unterstützt hochauösende integrierte Intel

-Graklösungen:

Deutsch

®

®

TM

®

Intel

Quick-Sync-Video, Intel

InTru

3D, Intel

Clear-

®

TM

®

Video-Technik (HD), Intel

Insider

, Intel

HD Graphics

®

2500/4000, Intel

Advanced Vector Extensions (AVX)

47

ASRock Z77 Extreme4 Motherboard

®

- Pixel Shader 5.0, DirectX 11 mit Intel

Ivy Bridge-Prozessor,

®

Pixel Shader 4.1, DirectX 10.1 mit Intel

Sandy Bridge-

Prozessor

- Maximal gemeinsam genutzter Speicher 1760MB

(siehe VORSICHT 5)

- Drei VGA-Ausgangsoptionen: D-Sub, DVI-D sowie HDMI

(siehe VORSICHT 6)

- Unterstützt HDMI 1.4a mit einer maximalen Auösung von

1920 x 1200 bei 60 Hz

- Unterstützt DVI mit einer maximalen Auösung von 1920 x

1200 bei 60 Hz

- Unterstützt D-Sub mit einer maximalen Auösung von 2048

x 1536 bei 75 Hz

- Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCC und

HBR (High Bit Rate-Audio) mit HDMI (kompatibler HDMI-

Bildschirm erforderlich) (siehe VORSICHT 7)

- Unterstützt HDCP-Funktion mit DVI- und HDMI-Ports

- Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit

DVI- und HDMI-Ports

Audio - 7.1

CH HD Audio mit dem Inhalt Schutz

(Realtek ALC898 Audio Codec)

- Premium Blu-ray-Audio-Unterstützung

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Unterstützt Wake-On-LAN

- Unterstützt energieefzientes Ethernet 802.3az

- Unterstützt PXE

E/A-Anschlüsse I/O Panel

an der Rückseite - 1 x PS/2-Tastaturanschluss/Mausanschluss

- 1 x D-Sub port

- 1 x DVI-D port

- 1 x HDMI port

- 1 x optischer SPDIF-Ausgang

- 2 x Standard-USB 2.0-Anschlüsse

Deutsch

- 1 x eSATA3-Anschluss

- 4 x Standard-USB 3.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

LED)

- 1 x CMOS löschen-Schalter mit LED

- HD Audiobuchse: Lautsprecher hinten / Mitte / Bass /

Audioeingang / Lautsprecher vorne / Mikrofon

48

ASRock Z77 Extreme4 Motherboard

(siehe VORSICHT 8)

®

SATA3 - 2 x SATA 3-Anschlüsse (6,0 Gb/s) durch Intel

Z77;

unterstützt RAID- (RAID 0, RAID 1, RAID 5, RAID 10, Intel

Rapid Storage und Intel Smart Response-Technologie),

NCQ-, AHCI-und „Hot Plug“ (Hot-Plugging)-Funktionen

- 2 x SATA 3-Anschlüsse (6,0 Gb/s) durch ASMedia

ASM1061; unterstützt NCQ-, AHCI-und „Hot Plug“ (Hot-

Plugging)-Funktionen (SATA3_A1-Anschluss wird mit dem

eSATA3-Port geteilt)

®

USB3.0 - 2 x USB 3.0-Ports an der Rückseite durch Intel

Z77,

unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

- 2 x USB 3.0-Ports an der Rückseite durch ASMedia

ASM1042, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

- 1 x USB 3.0-Header (unterstützt zwei USB 3.0-Ports) an

®

der Vorderseite durch Intel

Z77, unterstützt USB 1.0/2.0/3.0

mit bis zu 5 Gb/s

Anschlüsse - 4 x SATA2 3,0 GB/s-Anschlüsse, unterstützen RAID- (RAID

0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage und Intel

Smart Response-Technologie), NCQ-, AHCI-und Hot Plug

Funktionen

- 4 x SATA3 6,0 GB/s-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrared-Modul-Header

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- 1 x Betriebs-LED-Header

- CPU/Gehäuse/Strom lüfter-Anschluss

- 24-pin ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher

USB 2.0-Anschlüsse)

- 1 x USB 3.0-Anschlüsse (Unterstützung 2 zusätzlicher

USB 3.0-Anschlüsse)

- 1 x Dr. Debug (Debug-LED mit 7 Segmenten)

Schnellschalter - 1 x CMOS löschen-Schalter mit LED

- 1 x Netzschalter mit LED

Deutsch

- 1 x Rücksetzschalter (Reset) mit LED

BIOS - 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Modus

49

ASRock Z77 Extreme4 Motherboard

- SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA

Stromspannung Multianpassung

CD d’assistance - Treiber, Dienstprogramme, Antivirussoftware (Probeversion),

CyberLink MediaEspresso 6.5-Testversion, ASRock

MAGIX-Multimedia-Suite - OEM

Einzigartige - ASRock Extreme Tuning Utility (AXTU) (siehe VORSICHT 9)

Eigenschaft - ASRock Sofortstart

- ASRock Instant Flash (siehe VORSICHT 10)

- ASRock APP Charger (siehe VORSICHT 11)

- ASRock SmartView (siehe VORSICHT 12)

- ASRock XFast USB (siehe VORSICHT 13)

- ASRock XFast LAN (siehe VORSICHT 14)

- ASRock XFast RAM (siehe VORSICHT 15)

- ASRock Crashless BIOS (siehe VORSICHT 16)

- Lucid Virtu Universal MVP (siehe VORSICHT 17)

* Lucid Virtu Universal MVP kann nur durch GPU-integrierte

Prozessoren unterstützt werden.

- Hybrid Booster:

- Schrittloser CPU-Frequenz-Kontrolle

(siehe VORSICHT 18)

- ASRock U-COP (siehe VORSICHT 19)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- Combo-Kühleroption (siehe VORSICHT 20)

- Gute Nacht-LED

Hardware Monitor - Überwachung der CPU-Temperatur

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Strom lüfter

- Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au

tomatische Anpassung der Gehäuselüftergeschwindigkeit

durch CPU-Temperatur)

- Mehrstuge Geschwindigkeitssteuerung für CPU/Gehäuse

lüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Deutsch

®

®

TM

Betriebssysteme - Unterstützt Microsoft

Windows

7 / 7 64-Bit / Vista

/

TM

Vista

64-Bit / XP / XP 64-Bit (siehe VORSICHT 21)

Zertizierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

(siehe VORSICHT 22)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com

50

ASRock Z77 Extreme4 Motherboard

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS,

Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-

Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann

sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten

und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und

auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die

aufgrund von Overclocking verursacht wurden.

VORSICHT!

1. Die Einstellung der “Hyper-Threading Technology”, nden Sie auf Seite

60 des auf der Support-CD enthaltenen Benutzerhandbuches beschrie-

ben.

2. Dieses Motherboard unterstzt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die In-

stallationsanleitung für die Speichermodule auf Seite 17 zwecks richtiger

Installation gelesen haben.

3. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

®

größe weniger als 4 GB betragen, da unter Windows

7 / Vista™ / XP

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

®

Windows

OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie

®

können ASRock XFast RAM zur Nutzung des Speichers, den Windows

nicht verwenden kann, einsetzen.

4. Unterstützt nur der PCIE2- und PCIE3-Steckplatz Geschwindigkeiten

der 3ten Generation. Damit Sie PCI Express mit der Geschwindigkeit der

3ten Generation nutzen können, müssen Sie einen Ivy Bridge-Prozessor

installieren. Wenn Sie einen Sandy Bridge-Prozessor installieren, läuft

PCI Express nur bei der Geschwindigkeit der 2ten Generation.

5. Die Maximalspeichergröße ist von den Chipshändler deniert und umge-

®

tauscht. Bitte überprüfen Sie Intel

website für die neuliche Information.

6. Sie können nur die Nutzung von zwei von drei Bildschirmen auswählen.

Die D-Sub-, DVI-D- und HDMI-Bildschirme können nicht gleichzeitig

aktiviert werden. Zudem kann der DVI-D-Port mit DVI-zu-HDMI-Adapter

dieselben Funktionen wie der HDMI-Port unterstützen.

®

7. xvYCC und Deep Color werden nur unter Windows

7 64-Bit / 7 unter-

stützt. Der Deep Color-Modus wird nur aktiviert, wenn der Bildschirm

®

TM

12bpc in EDID unterstützt. HBR wird unter Windows

7 64 Bit / 7 / Vista

TM

64 Bit / Vista

unterstützt.

8. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-

Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-,

Deutsch

4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung

anhand der Tabelle auf Seite 3 her.

51

ASRock Z77 Extreme4 Motherboard

9. ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-

Werkzeug zur Feineinstellung verschiedener Systemfunktionen an

einer benutzerfreundlichen Schnittstelle; diese beinhaltet Hardware-

Überwachung, Lüftersteuerung, Übertaktung, OC DNA und IES. Über die

Hardware-Überwachung können Sie die Hauptsystemdaten einsehen.

Die Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit

und Temperatur an. Bei der Übertaktung können Sie die CPU-Frequenz

zur Erzielung optimaler Systemleistung übertakten. OC DNA ermöglicht

Ihnen die Speicherung Ihrer OC-Einstellungen als Prol, welches Sie

mit Freunden teilen können. Ihre Freunde können das OC-Prol dann

in ihrem System laden und so die gleichen OC-Einstellungen erzielen.

Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei

Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen zur Steigerung

der Efzienz reduzieren – ohne die Rechenleistung zu beeinträchtigen.

Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU)

nden Sie auf unserer Webseite.

ASRock-Webseite: http://www.asrock.com

10. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

®

systeme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste während des

POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-

Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug

einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-

Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon

können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung

einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Pro-

gramms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk

oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

11. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Auadung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer-

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP

Charger ermöglicht Ihnen die schnelle Auadung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

Deutsch

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des

APP Charger-Treibers können Sie im Handumdrehen das großartigste

Ladeerlebnis überhaupt genießen.

ASRock-Webseite: http://www.asrock.com/Feature/AppCharger/index.

asp

52

ASRock Z77 Extreme4 Motherboard

12. SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IE-

Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf,

Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert:

In einer speziellen Ansicht, die das Internet noch angenehmer und aufre-

gender macht. ASRock-Motherboards werden exklusiv mit der Smart-

View-Software geliefert, die auch dafür sorgt, dass Sie immer mit Ihren

Freunden in Verbindung bleiben. Die SmartView-Funktionen können Sie

®

TM

TM

mit den Windows

-Betriebssystemen 7 / 7, 64 Bit / Vista

/ Vista

64 Bit

und dem Internet Explorer ab Version 8 nutzen.

ASRock-Website: http://www.asrock.com/Feature/SmartView/index.asp

13. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des

Gerätes variieren.

14. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen

neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel

lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei

Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie nnen

Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

15. ASRock XFast RAM ist eine neue Funktion, die beim ASRock Extreme

Tuning Utility (AXTU) integriert ist. Sie ermöglicht die vollständige Nut-

®

zung des Speicherplatzes, der unter Windows

-Betriebssystemen mit

32-Bit-CPU nicht verwendet werden kann. ASRock XFast RAM verkürzt

die Ladezeit zuvor besuchter Webseiten, was das Surfen im Internet

mehr denn je beschleunigt. Auch die Arbeit mit Adobe Photoshop erfolgt

fünfmal schneller. Ein weiterer Vorteil von ASRock XFast RAM liegt in der

Reduzierung der Häugkeit des Zugriffs auf SSDs bzw. HDDs zur Verlän

gerung deren Lebenszeit.

16. ASRock Crashless BIOS ermöglicht Benutzern die Aktualisierung ihres

BIOS, ohne dass diese Fehler fürchten müssen. Falls während der BIOS-

Aktualisierung ein Stromausfall auftritt, setzt ASRock Crashless BIOS

die BIOS-Aktualisierung automatisch fort, sobald die Stromversorgung

wiederhergestellt ist. Bitte beachten Sie, dass alle BIOS-Dateien zuerst

im Stammverzeichnis Ihres USB-Datenträgers platziert werden müssen.

Diese Funktion wird nur von USB 2.0-Ports unterstützt.

17. Virtu Universal MVP beinhaltet die Basisfunktionen der Virtu Universal-

Technologie, die integrierte GPU und separate GPU zur Erzielung opti-

TM

maler Funktionalität virtualisiert. Verfügt zudem über Virtual Vsync

für

kompromisslose visuelle Qualität. Dank der zusätzlichen Vorzüge der

Deutsch

HyperFormance-Technologie verbessert Virtu Universal MVP die Spiel-

leistung durch intelligente Reduzierung redundanter Rendering-Aufgaben

im Fluss zwischen CPU, GPU und Anzeigegerät.

53

ASRock Z77 Extreme4 Motherboard

18. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Over-

clocking nicht empfohlen. Frequenzen, die über den für den jeweiligen

Prozessor vorgesehenen liegen, können das System instabil werden

lassen oder die CPU beschädigen.

19. Wird eine Überhitzung der CPU registriert, führt das System einen au-

tomatischen Shutdown durch. Bevor Sie das System neu starten, prüfen

Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und

stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um

die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmel-

eitpaste zwischen CPU und Kühlkörper zu sprühen.

20. Die Combo-Kühleroption bietet die exible Möglichkeit zur Aufnahme von

drei verschiedenen CPU-Kühlertypen, Socket LGA 775, LGA 1155 und LGA

1156. Beachten Sie bitte, dass nicht alle 775 und 1156 CPU-Lüfter verwen-

det werden können.

®

®

21. ASRock XFast RAM wird von Microsoft

Windows

XP / XP 64 Bit nicht

®

®

unterstützt. Intel

Smart Connect-Technologie und Intel

USB 3.0-Ports

®

®

TM

TM

wird von Microsoft

Windows

Vista

/ Vista

64 Bit / XP / XP 64 Bit

nicht unterstützt.

22. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener-

gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß

dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch

von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschal-

tet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges

Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß

einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem

Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von

100 mA die 5-Volt-Standby-Energieefzienz höher als 50% sein sollte. Für

die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere

Details beim Hersteller der Stromversorgung abzufragen.

Deutsch

54

ASRock Z77 Extreme4 Motherboard

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 Ge-

brückt” sind, bzw. es bendet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.2, No. 15)

Default-

CMOS

Einstellung

löschen

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-schung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerdeniertes Prol, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS

löschen-Jumper.

Deutsch

55

ASRock Z77 Extreme4 Motherboard

1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

Seriell-ATA2-Anschlüsse Diese vier Serial ATA2-

(SATA2_2_3: siehe S.2 - No. 13)

(SATA2-)Verbínder

SATA2_3 SATA2_2

(SATA2_4_5: siehe S.2 - No. 14)

unterstützten SATA-Datenkabel

für interne

Massenspeichergeräte. Die

SATA2_5 SATA2_4

aktuelle SATA2- Schnittstelle

ermöglicht eine

Datenübertragungsrate bis

3,0 Gb/s.

Seriell-ATA3-Anschlüsse Diese vier Serial ATA3-

(SATA3_A0_A1:

(SATA3-)Verbínder

SATA3_A1 SATA3_A0

siehe S.2 - No. 11)

unterstützten SATA-Datenkabel

(SATA3_0_1:

für interne

siehe S.2 - No. 12)

Massenspeichergeräte. Die

SATA3_1 SATA3_0

aktuelle SATA3- Schnittstelle

ermöglicht eine

Datenübertragungsrate bis 6,0

Gb/s. Wenn Sie die

Festplatte am eSATA3-Port an

der Rückblende anschließen,

wird der interne SATA3_A1-

Anschluss deaktiviert.

Serial ATA- (SATA-) SJedes Ende des SATA

Datenkabel Datenkabels kann an die SATA

(Option)

/ SATA2 / SATA3 Festplatte

Deutsch

oder das SATA2 / SATA3

Verbindungsstück auf dieser

Hauptplatine angeschlossen

werden.

56

ASRock Z77 Extreme4 Motherboard

USB 2.0-Header Zusätzlich zu den zwei

U SB_PWR

P-3

P +3

(9-pol. USB2_3)

üblichen USB 2.0-Ports an den

GND

DUMMY

(siehe S.2 - No. 26)

I/O-Anschlüssen benden sich

1

drei USB 2.0- Anschlussleisten

GND

P +2

am Motherboard. Pro USB 2.0-

P-2

U SB_PWR

(9-pol. USB4_5)

Anschlussleiste werden zwei

(siehe S.2 - No. 25)

USB 2.0-Ports unterstützt.

(9-pol. USB6_7)

(siehe S.2 - No. 24)

USB 3.0-Header Neben vier Standard-USB

(19-pol. USB3_4_5)

3.0-Ports am E/A-Panel

(siehe S.2 - No. 9)

bendet sich ein USB 3.0-

Header an diesem

Motherboard. Dieser USB 3.0-

Header kann zwei USB 3.0-

Ports unterstützen.

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.2 - No. 30)

und Empfangs-Infrarotmodul.

Consumer Infrared-Modul-Header Dieser Header kann zum

(4-pin CIR1)

Anschließen Remote-

(siehe S.2 - No. 27)

Empfänger.

Anschluss für Audio auf Dieses Interface zu einem

GND

P RESENCE#

M IC_RET

der Gehäusevorderseite Audio-Panel auf der Vorder

OUT_RET

Deutsch

(9-Pin HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.2 - No. 31)

ermöglicht Ihnen eine bequeme

1

O UT2_L

Anschlussmöglichkeit und

J _SENSE

O UT2_R

Kontrolle über Audio-Geräte.

M IC2_R

M IC2_L

57

ASRock Z77 Extreme4 Motherboard

1. High Denition Audio unterstützt Jack Sensing (automatische Erkennung falsch

angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse

HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der

Installation im System die Anweisungen in unserem Handbuch und im

Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

E. So aktivieren Sie das Mikrofon an der Vorderseite.

®

Bei den Betriebssystemen Windows

XP / XP 64 Bit:

Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann auf

„FrontMic“ (Vorderes Mikrofon).

®

TM

TM

Bei den Betriebssystemen Windows

7 / 7 64 Bit / Vista

/ Vista

64 Bit:

Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an.

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 - No. 20)

Systemvorderseite.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kongurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Deutsch

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1/S3 bendet. Die LED

schaltet sich aus, wenn sich das System in den Modi S4 bendet

oder ausgeschaltet ist (S5).

58

ASRock Z77 Extreme4 Motherboard

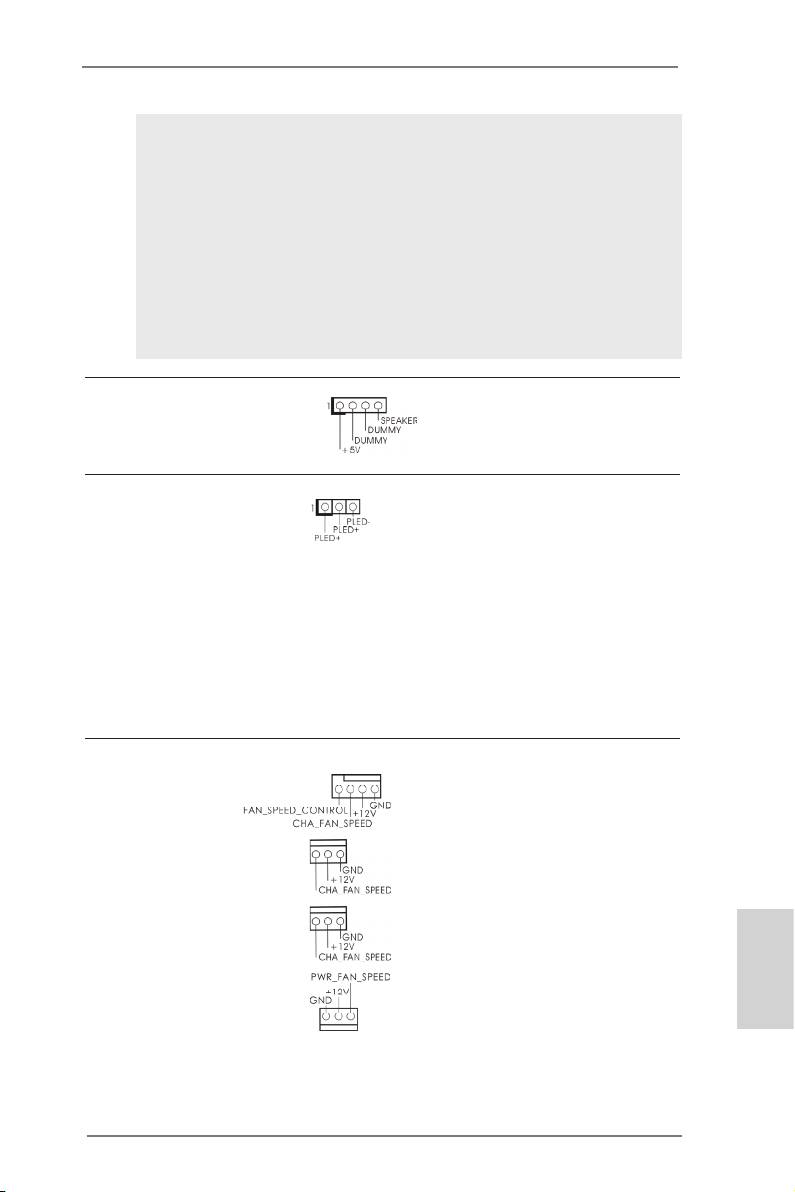

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1)

Gehäuselautsprecher an

(siehe S.2 - No. 17)

diesen Header an.

Betriebs-LED-Header Bitte schließen Sie die

(3-pin PLED1)

Betriebs-LED des Gehäuses

(siehe S.2 - No. 19)

zur Anzeige des

Systembetriebsstatus an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1/S3-Zustand. Im S4- oder

S5-Zustand (ausgeschaltet)

leuchtet die LED nicht.

Gehäuse und Strom lüfteranschlüsse Verbinden Sie die Lüfterkabel

(4-pin CHA_FAN1)

mit den Lüfteranschlüssen,

(siehe S.2, No. 22)

wobei der schwarze Draht an

den Schutzleiterstift

(3-pin CHA_FAN2)

angeschlossenwird.

(siehe S.2 - No. 38)

CHA_FAN1- , CHA_FAN2- und

CHA_FAN3-

unterstützen

(3-pin CHA_FAN3)

Lüftersteuerung.

(siehe S.2 - No. 39)

(3-pin PWR_FAN1)

Deutsch

(siehe S.2 - No. 4)

59

ASRock Z77 Extreme4 Motherboard

CPU-Lüfteranschluss Verbinden Sie das CPU -

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pin CPU_FAN1)

Lüfterkabel mit diesem

+ 12V

(siehe S.2 - No. 3)

GND

Anschluss und passen Sie den

schwarzen Draht dem

1 2 3 4

Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

(3-pin CPU_FAN2)

GND

+ 12V

(sieche S.2 - No. 5)

CPU_FAN_SPEED

ATX-Netz-Header Verbinden Sie die ATX-

12

24

(24-pin ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 8)

Header.

1

13

Obwohl dieses Motherboard einen 24-pol. ATX-

12

24

24

Stromanschluss bietet, kann es auch mit einem

modizierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

1

13

13

ATX 12V Anschluss Bitte schließen Sie an diesen

8 5

(8-pin ATX12V1)

Anschluss die ATX 12V

4 1

(siehe S.2 - No. 1)

Stromversorgung an.

Deutsch

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung

stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V

Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu

verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem

Pin 1 und Pin 5 ein.

8 5

Installation der 4-Pin ATX 12V Energieversorgung

4 1

60

ASRock Z77 Extreme4 Motherboard

COM-Anschluss-Header Dieser COM-Anschluss- Header

(9-pin COM1)

wird verwendet, um ein

(siehe S.2 - No. 28)

COM-Anschlussmodul zu

unterstützen.

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

1

(2-pin HDMI_SPDIF1)

stellt einen SPDIF-

GN D

SP D IFOUT

(siehe S.2 - No. 29)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

HDMI-VGA-Karte mit diesem

Anschluss.

Deutsch

61

ASRock Z77 Extreme4 Motherboard

1.5 Schnellschalter

Dieses Motherboard besitzt drei Schnellschalter: Netzschalter, Rücksetzschalter

(Reset) und CMOS löschen-Schalter, mit denen Benutzer das System schnell ein-/

ausschalten oder zurücksetzen oder die CMOS-Werte löschen können.

Netzschalter Der Netzschalter ist ein

(PWRBTN)

Schnellschalter, mit dem

(siehe S.2 - No. 18)

Benutzer das System schnell

ein-/ausschalten können.

Rücksetzschalter (Reset) Der Rücksetzschalter (Reset)

(RSTBTN)

ist ein Schnellschalter, mit dem

(siehe S.2 - No. 16)

Benutzer das System schnell

zurücksetzen können.

CMOS löschen-Schalter Der CMOS löschen-Schalter ist

(CLRCBTN)

ein Schnellschalter, mit dem

(siehe S.3 - No. 13)

Benutzer die CMOS-Werte

schnell löschen können.

Deutsch

62

ASRock Z77 Extreme4 Motherboard
