ASRock Z77 Extreme3: 1. Introduction

1. Introduction: ASRock Z77 Extreme3

1. Introduction

Merci pour votre achat d’une carte mère ASRock Z77 Extreme3, une carte mère

très able produite selon les critères de qualité rigoureux de ASRock. Elle offre des

performances excellentes et une conception robuste conformément à l’engagement

d’ASRock sur la qualité et la abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

Les spécications de la carte mère et le BIOS ayant pu être mis à jour, le

contenu de ce manuel est sujet à des changements sans notication. Au

cas où n’importe qu’elle modication intervenait sur ce manuel, la version

mise à jour serait disponible sur le site web ASRock sans nouvel avis.

Vous trouverez les listes de prise en charge des cartes VGA et CPU

également sur le site Web ASRock.

Site web ASRock, http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples informations

particulières au modèle que vous utilisez.

www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock ZZ77 Extreme3

(Facteur de forme ATX: 12.0 pouces x 8.6 pouces, 30.5 cm x 21.8 cm)

Guide d’installation rapide ASRock Z77 Extreme3

CD de soutien ASRock Z77 Extreme3

Deux câbles de données de série ATA (SATA) (en option)

Un I/O Panel Shield

Un carte 2S_Pont_ASRock SLI

ASRock vous rappelle...

®

Pour bénécier des meilleures performances sous Windows

8 / 8 64 bits

Français

TM

TM

/ 7 / 7 64 bits / Vista

/ Vista

64 bits, il est recommandé de paramétrer

l'option BIOS dans Conguration de stockage en mode AHCI. Pour plus

de détails sur l'installation BIOS, référez-vous au "Mode d'emploi" sur

votre CD de support.

52

ASRock Z77 Extreme3 Motherboard

1.2 Spécications

Format - Facteur de forme ATX:

12.0 pouces x 8.6 pouces, 30.5 cm x 21.8 cm

- Conception à condensateur robuste (condensateurs

polymère conducteur de qualité supérieure 100% fabriqués

au Japon)

®

TM

CPU - Prend en charge les processeurs Intel

Core

i7 / i5 / i3

2ème et 3ème génération sur socket LGA1155

- Conception Digi Power

- 8 + 3 Power Phase conception

®

- Prend en charge la technologie Intel

Turbo Boost 2.0

- Prise en charge des unités centrales non verrouillées de

série K

®

Chipsets - Intel

Z77

®

- Prend en charge les technologies Intel

Rapid Start et Smart

Connect

Mémoire - Compatible avec la Technologie de Mémoire à Canal

Double

- 4 x slots DIMM DDR3

- Supporter DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)

/1600/1333/1066 non-ECC, sans amortissement mémoire

- Capacité maxi de mémoire système: 32GB

®

- Prend en charge le prol de mémoire extrême Intel

(XMP)

1.3/1.2

Slot d’extension - 2 x fentes PCI Express 3.0 x16 (PCIE2/PCIE3: une à x16

(PCIE2) / x8 (PCIE3), ou deux à x8 / x8)

®

* PCIE 3.0 n’est pris en charge qu’avec le processeur Intel

®

Ivy Bridge. Avec le processeur Intel

Sandy Bridge, seul

PCIE 2.0 est pris en charge.

- 1 x slot PCI Express 2.0 x16 (PCIE4 : mode x4)

- 1 x slot PCI Express 2.0 x1

- 2 x slots PCI

TM

- Prend en charge AMD Quad CrossFireX

, 3-Way

TM

TM

CrossFireX

et CrossFireX

®

TM

TM

- Prend en charge NVIDIA

Quad SLI

et SLI

®

VGA sur carte * Intel

HD Graphics avec visuels intégrés (Built-in Visuals) et

Français

les sorties VGA sont uniquement pris en charge par les

processeurs à GPU intégré.

®

®

- Supporte Intel

HD Graphics Built-in Visuals: Intel

Quick

®

TM

®

Sync Video 2.0, Intel

InTru

3D, Intel

Clear Video HD

53

ASRock Z77 Extreme3 Motherboard

®

TM

®

Technology, Intel

Insider

, Intel

HD Graphics 2500/4000

®

- Pixel Shader 5.0, DirectX 11 avec CPU Intel

Ivy Bridge,

®

Pixel Shader 4.1, DirectX 10.1 avec CPU Intel

Sandy

Bridge

- Mémoire partagée max 1760MB

- Trois options de sortie VGA: D-Sub, DVI-D et HDMI

- Prend en charge le HDMI 1.4a avec une résolution

maximale jusqu’à 1920x1200 @ 60Hz

- Prend en charge le DVI avec une résolution maximale

jusqu’à 1920x1200 @ 60Hz

- Prend en charge le D-Sub avec une résolution maximale

jusqu’à 2048x1536 @ 75Hz

- Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et

HBR (High Bit Rate Audio : Audio à haut débit binaire) avec

HDMI (Moniteur compatible HDMI requis)

- Prise en charge de la fonction HDCP avec ports DVI et

HDMI

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec

ports DVI et HDMI

Audio - 7,1 CH HD Audio avec protection de contenu

(Realtek ALC892 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

TM

- Prend en charge THX TruStudio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Support du Wake-On-LAN

- Prise en charge de la détection de câble LAN

- Prend en charge la norme Energy Efcient Ethernet

(Ethernet à efcacité énergétique) 802.3az

- Supporte PXE

Panneau arrière I/O Panel

- 1 x port clavier PS/2

- 1 x port D-Sub

Français

- 1 x port DVI-D

- 1 x port HDMI

- 1 x Port de sortie optique SPDIF

- 4 x ports USB 2.0 par défaut

- 2 x ports USB 3.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

LED VITESSE)

- Prise HD Audio: Haut-parleur arrière / Central /Basses /

Entrée Ligne / Haut-parleur frontal / Microphone

54

ASRock Z77 Extreme3 Motherboard

SATA3 - 2 x connecteurs SATA3 6,0 Gb/s, prennent en charge les

fonctions RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel

Rapid Storage et Intel Smart Response), NCQ, AHCI et Hot

Plug

USB 3.0 - 2 x ports USB3.0 à l’arrière, prennent en charge USB

1.0/2.0/3.0 jusqu’à 5 Gb/s

- 1 x barrette USB3.0 en façade (prend en charge 2 ports

USB 3.0), prend en charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

Connecteurs - 4 x connecteurs SATA2, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 3.0Go/s,

supporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel

Rapid Storage et Intel Smart Response), NCQ, AHCI et

Hot Plug (Branchement à chaud)

- 2 x connecteurs SATA3, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x En-tête du module infrarouge

- 1 x Barrette pour module à infrarouges grand public

- 1 x En-tête de port COM

- 1 x Connecteur HDMI_SPDIF

- 1 x Connecteur de LED d’alimentation

- 2 x Connecteur pour ventilateur de CPU Ventilateur

(1 x br. 4, 1 x br. 3)

- 3 x Connecteur pour ventilateur de Châssis Ventilateur

(1 x br. 4, 2 x br. 3)

- 1 x Connecteur pour ventilateur de pouvoir Ventilateur (br. 3)

- br. 24 connecteur d’alimentation ATX

- br. 8 connecteur d’alimentation 12V ATX

- Connecteur audio panneau avant

- 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0

supplémentaires)

- 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0

supplémentaires)

BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

Français

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Tension

Multi-ajustement

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),

CyberLink MediaEspresso 6.5 Trial, Google Chrome

Browser et Toolbar

55

ASRock Z77 Extreme3 Motherboard

Surveillance - Détection de la température de l’UC

système - Mesure de température de la carte mère

- Tachéomètre ventilateur CPU/châssis/pouvoir ventilateur

- Ventilateur silencieux pour unité CPU/châssis (permet le

réglage automatique de la vitesse du ventilateur pour

châssis, selon la température de l’unité centrale)

- Commande de ventilateur CPU/châssis à plusieurs

vitesses

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

®

®

TM

OS - Microsoft

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/

TM

Vista

64-bit / XP / XP 64-bit

Certications - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

http://www.asrock.com

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 g. 18)

Effacer la CMOSParamètres par défaut

Remarque :

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

Français

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

56

ASRock Z77 Extreme3 Motherboard

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

Connecteurs Série ATA2 Ces quatre connecteurs Série

(SATA2_2_3: voir p.2 No. 13)

ATA2 (SATA2) prennent en

SATA2_3 SATA2_2

(SATA2_4_5: voir p.2 No. 14)

charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATA2

SATA2_5 SATA2_4

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Connecteurs Série ATA3 Ces deux connecteurs Série

(SATA3_0_1: voir p.2 No. 12)

ATA3 (SATA3) prennent en

charge les câbles SATA pour

SATA3_1 SATA3_0

les périphériques de stockage

internes. L’interface SATA3

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s.

Câble de données Toute cote du cable de data

Série ATA (SATA) SATA peut etre connecte au

(en option)

disque dur SATA / SATA2 /

SATA3 ou au connecteur SATA2

/ SATA3 sur la carte

mere.

En-tête USB 2.0 A côté des quatre ports USB 2.0

(USB4_5 br. 9)

par défaut sur le panneau E/S,

(voir p.2 No. 22)

il y a deux embases USB 2.0

sur cette carte mère. Chaque

embase USB 2.0 peut prendre

(USB6_7 br. 9)

en charge 2 ports USB 2.0.

Français

(voir p.2 No. 21)

57

ASRock Z77 Extreme3 Motherboard

En-tête USB 3.0 En plus des deux ports USB

(USB3_2_3 br. 19)

3.0 par défaut sur le panneau

(voir p.2 No. 9)

E/S, il y a une barrette USB 3.0

sur la carte mère. Cette barrette

USB 3.0 peut prendre en

charge deux ports USB 3.0.

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br. 5)

infrarouge optionnel de transfert

(voir p.2 No. 26)

et de réception sans l.

Connecteur audio panneau C’est une interface pour un

GND

GND

P RESENCE#

P RESENCE#

(HD_AUDIO1 br. 9)

M IC_RET

M IC_RET

câble avant audio en façade qui

OUT_RET

OUT_RET

(voir p.2 No. 27)

permet le branchement et le

contrôle commodes de

1

1

O UT2_L

O UT2_L

périphériques audio.

J _SENSE

J _SENSE

O UT2_R

O UT2_R

M IC2_R

M IC2_R

M IC2_L

M IC2_L

Français

58

ASRock Z77 Extreme3 Motherboard

IRTX

+5VSB

DUMMY

1

GND

IRRX

VbusVbus

Vbus

IntA_P1_SSRX-

IntA_P0_SSRX-

IntA_P1_SSRX+

IntA_P0_SSRX+

GND

GND

IntA_P1_SSTX-

IntA_P0_SSTX-

IntA_P1_SSTX+

IntA_P0_SSTX+

GND

GND

IntA_P1_D-

IntA_P0_D-

IntA_P1_D+

IntA_P0_D+

DUMMY

1

Barrette pour module à infrarouges grand public Cette barrette peut être utilisée

(CIR1 br.4)

pour connecter des récepteur.

(voir p.2 No. 23)

1. L’audio à haute dénition (HDA) prend en charge la détection de che, mais le l

de panneau sur le châssis doit prendre en charge le HDA pour fonctionner

correctement. Veuillez suivre les instructions dans notre manuel et le manuel de

châssis an installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous:

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

E. Pour activer le micro avant.

®

Pour les systèmes d’exploitation Windows

XP / XP 64 bits :

Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis

cliquez sur “FrontMic” (Micro avant).

®

Pour les systèmes d’exploitation Windows

8 / 8 64 bits / 7 / 7 64 bits /

TM

TM

Vista

/ Vista

64 bits :

Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br. 9)

plusieurs fonctions du panneau

(voir p.2 No. 16)

système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez congurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant du

châssis. Ce voyant DEL est allumé lorsque le système est en marche.

Le voyant DEL clignote lorsque le système est en mode veille S1/S3. Le

voyant DEL est éteint lorsque le système est en mode veille S4 ou

lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, vériez

bien à faire correspondre les ls et les broches.

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur cet

(SPEAKER1 br. 4)

en-tête.

Français

(voir p.2 No. 15)

59

ASRock Z77 Extreme3 Motherboard

LED di accensione Collegare il LED di accensione

1

(PLED1 br. 3)

chassi per indicare lo stato di

PLED-

PLED+

(voir p.2 Nr. 17)

PLED+

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1/S3. Il

LED è spento in stato S4 o S5

(spegnimento).

Connecteur pour châssis et ventilateur Branchez les câbles du

(CHA_FAN1 br. 4)

ventilateur aux connecteurs

(voir p.2 No. 20)

pour ventilateur et faites

GN

correspondre le l noir à la

(CHA_FAN2 br. 3)

broche de terre. CHA_FAN1,

(voir p.2 No. 34)

CHA_FAN2 et CHA_FAN3

prennent en charge la fonction

(CHA_FAN3 br. 3)

contrôle du ventilateur.

(voir p.2 No. 10)

(PWR_FAN1 br. 3)

(voir p.2 No. 5)

Connecteur du ventilateur Veuillez connecter le câble de

FAN_S PEED_CONTROL

CPU_FAN_SPEED

de l’UC ventilateur d’UC sur ce

+ 12V

(CPU_FAN1 br. 4)

GND

connecteur et brancher le l

(voir p.2 No. 3)

noir sur la broche de terre.

1 2 3 4

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Français

Broches 1-3 connectées

(CPU_FAN2 br. 3)

GND

+ 12V

(voir p.2 No. 4)

CPU_FAN_SPEED

60

ASRock Z77 Extreme3 Motherboard

D

FAN_SPEED_CONTROL

+12V

CHA_FAN_SPEED

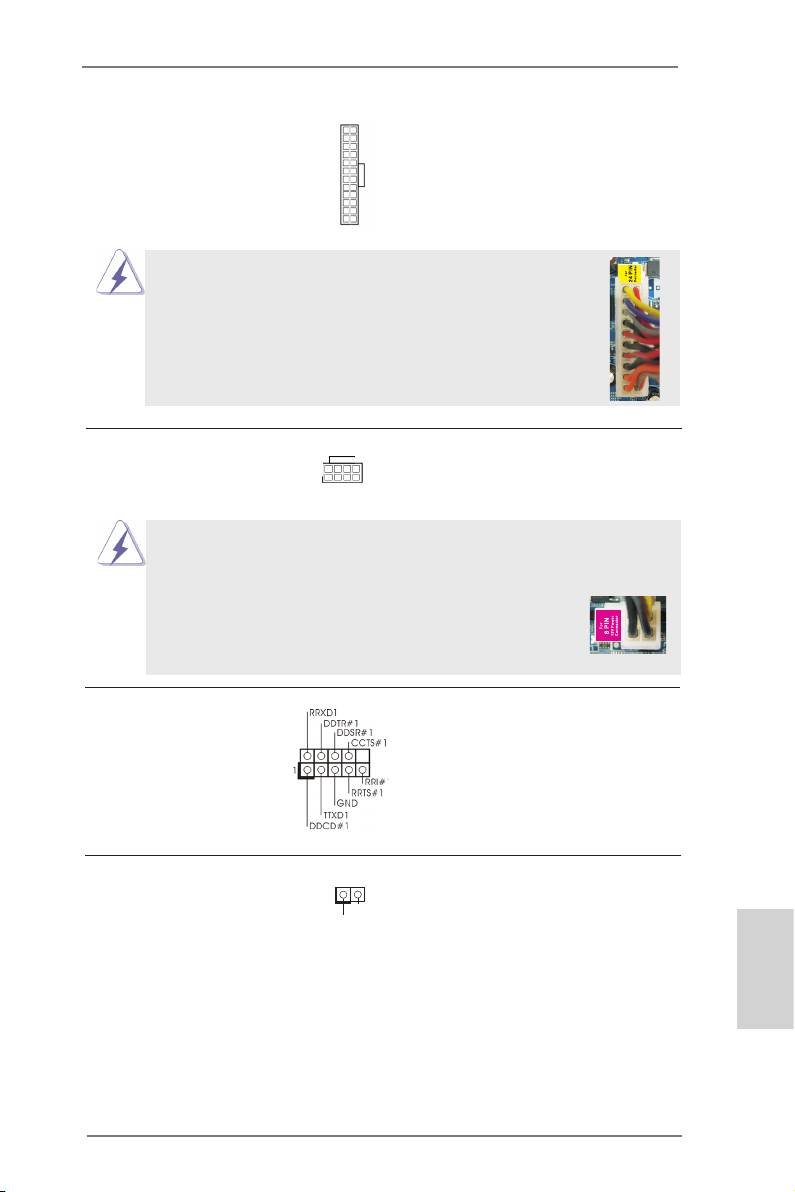

En-tête d’alimentation ATX Veuillez connecter l’unité

12

24

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir p.2 No. 8)

tête.

1

13

Bien que cette carte mère fournisse un connecteur de

12

24

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

1

13

20-Installation de l’alimentation électrique ATX

Connecteur ATX 12V Veuillez connecter une unité

8 5

(ATX12V1 br.8)

d’alimentation électrique ATX

4 1

(voir p.2 No. 1)

12V sur ce connecteur.

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation.

8 5

Pour utiliser l’alimentation des 4 broches ATX,

branchez votre alimentation avec la broche 1 et

la broche 5.

4-Installation d’alimentation à 4 broches ATX 12V

4 1

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9)

utilisée pour prendre en charge

(voir p.2 No. 24)

un module de port COM.

Connecteur HDMI_SPDIF Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 2-pin)

1

fournissant une sortie audio

GND

(voir p.2 No. 25)

SPDIFOUT

SPDIF vers la carte VGA HDMI,

et permettant au système de se

connecter au un téléviseur

numérique HDMI /un projecteur

Français

/ un périphérique LCD. Veuillez

brancher le connecteur

HDMI_SPDIF de la carte VGA

HDMI sur ce connecteur.

61

ASRock Z77 Extreme3 Motherboard
