1. Introdução

Gratos por comprar nossa placa–mãe Z77 Extreme3 um produto confiável feito

com ASRock um estrito controle de qualidade consistente. Com um excelente de-

sempenho, essa placa é dotada de um projeto robusto que atende a ASRock de

compromisso com a qualidade e durabilidade.

Este Guia de Instalação Rápida apresenta a placa-mãe e o guia de instalação pas-

so a passo. Mais informações detalhadas sobre a placa-mãe podem ser encontra-

das no manual do usuário do CD de suporte.

Porque as especicações da placa mãe e o software de BIOS poderiam

ser atualizados, o conteúdo deste manual pode ser cambiado sem aviso.

Em caso de qualquer modicação deste manual, a versão atualizada

estará disponível no website de ASRock sem prévio aviso. Pode também

encontrar as listas das mais recentes placas VGA e das CPUs suportadas

no site da web da ASRock.

Website de ASRock http://www.asrock.com

Se precisar de apoio técnico em relação a este placa-mãe, por favor visite

o nosso sítio da internet para informação especíca acerca do modelo que

está a utilizar.

www.asrock.com/support/index.asp

1.1 Este pacote contém

Placa-mãe ASRock Z77 Extreme3

(Formato ATX: 12,0 pol. x 8,6 pol., 30,5 cm x 21,8 cm)

Guia de instalação rápida da ASRock Z77 Extreme3

CD de suporte da placa ASRock Z77 Extreme3

Dois cabo de dados ATA Serial (SATA) (Opcional)

Uma proteção I/O

Um Placa 2S_Bridge_SLI ASRock

A ASRock recorda-lhe...

®

Para obter melhor desempenho em Windows

8 / 8 64-bit / 7 / 7 64-bit /

TM

TM

Vista

/ Vista

64-bit, recomendamos que dena a opção Conguração

Português

de Armazenamento na BIOS para o modo AHCI. Para mais detalhes

acerca da conguração da BIOS consulte o “Manual de utilizador” no

nosso CD de suporte.

96

ASRock Z77 Extreme3 Motherboard

1.2 Especicações

Plataforma - Formato ATX: 12,0 pol. x 8,6 pol., 30,5 cm x 21,8 cm

- Design de condensadores banhados a ouro de alta qualidade

(Condensadores de polímeros condutores de alta qualidade

100% fabricados no Japão)

®

TM

CPU - Suporta Intel

Core

i7 / i5 / i3 de 3ª e 2ª geração no pacote

LGA1155

- Design de Poder Digital

- Alimentação de 8 + 3 fases

®

- Suporta a tecnologia Intel

Turbo Boost 2.0

- Suporta K-Series desbloqueado CPU

®

Chipsets - Intel

Z77

®

- Suporta a tecnologia Rapid Start da Intel

e a tecnologia

Smart Connect

Memória - Suporte à tecnologia de memória de duplo canal

- 4 x slots de DDR3 DIMM

- Suporta memória DDR3 2800+(OC)/2400(OC)/2133(OC)/1866

(OC)/1600/1333/1066, não ECC, sem tampão

- Capacidade máxima de memória do sistema: 32GB

®

- Suporta Extreme Memory Prole (XMP)1.3/1.2 da Intel

Slots de - 2 x slots de PCI Express 3.0 x16 (PCIE2/PCIE3: individual nas

Expansão versões x16 (PCIE2) / x8 (PCIE3) ou dupla na versão x8/x8)

* O modo PCIE 3.0 apenas é suportado com a CPU Ivy Bridge

®

®

da Intel

A CPU Sandy Bridge da Intel

apenas suporta o

modo PCIE 2.0.

- 1 x slot de PCI Express 2.0 x16 (PCIE4 modo @ x4)

- 1 x slot de PCI Express 2.0 x1

- 2 x slots de PCI

TM

TM

- Suporta Quad CrossFireX

, 3-Way CrossFireX

e

TM

CrossFireX

da AMD

TM

TM

®

- Suporta Quad SLI

e SLI

da NVIDIA

®

VGA integrado * As saídas Intel

HD Graphics Built-in Visuals e VGA são

suportadas apenas por processadores com GPU integrada.

®

®

- Suporta Intel

HD Graphics Embutido Visuals: Intel

Quick

®

TM

®

Sync Video 2.0, Intel

InTru

3D, Intel

Clear Video HD

®

TM

®

Technology, Intel

Insider

, Intel

HD Graphics 2500/4000

®

Português

- Pixel Shader 5.0, DirectX 11 com Intel

Ivy Bridge CPU, Pixel

®

Shader 4.1, DirectX 10.1 com processadores Intel

Sandy

Bridge CPU

- Memória partilhada máxima 1760MB

97

ASRock Z77 Extreme3 Motherboard

- Três opções de saída VGA: D-Sub, DVI-D e HDMI

- Suporta HDMI 1.4a Tecnologia com resolução máxima até

1920x1200 @ 60Hz

- Suporta DVI com resolução máxima até 1920x1200 @ 60Hz

- Suporta D-Sub com resolução máxima até 2048x1536 @

75Hz

- Suporta as funções Auto Lip Sync (Sincronização automática

do som), Deep Color (Profundidade da cor) (12bpc), xvYCC e

HBR (áudio de taxa de bits elevada) com HDMI (é necessário

um monitor compatível com a norma HDMI)

- Suporta função HDCP com portas DVI e HDMI

- Suporta a norma Blu-ray de alta denição 1080p (BD) / e a

reprodução de DVDs de alta denição com portas DVI e HDMI

Áudio - Áudio HD de 7.1 canais com protecção de conteúdo

(Realtek ALC892 Audio Codec)

- Suporte áudio Blu-ray superior

TM

- Suporta TruStudio

da THX

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Suporta Wake-On-LAN

- Suporta Detecção de cabo LAN

- Suporta Ethernet com Eciência Energética 802.3az

- Suporta PXE

Entrada/Saída I/O Panel

pelo painel - 1 x porta para teclado PS/2

- 1 x porta D-Sub

- 1 x porta DVI-D

- 1 x porta HDMI

- 1 x Porta de saída SPDIF óptica

- 4 x portas USB 2.0 padrão

- 2 x portas USB 3.0 padrão

- 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED

VELOCIDADE)

Português

- Ficha de áudio HD: Altifalante traseiro/Central/Baixos/Entrada

de linha/Altifalante frontal/Microfone

SATA3 - 2 x conectores SATA3 a 6,0 Gb/s, com suporte para RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage e Intel

Smart Response Technology), NCQ, AHCI e funções Hot Plug

USB3.0 - 2 x Portas USB 3.0 traseiras, com suporte para USB 1.0/2.0/3.0

até 5Gb/s

98

ASRock Z77 Extreme3 Motherboard

- 1 x Conector USB 3.0 frontal (suporta 2 portas USB 3.0), com

suporte para USB 1.0/2.0/3.0 até 5Gb/s

Conectores - 4 x conectores SATA2 a 3,0 Gb/s, com suporte para RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage e Intel

Smart Response Technology), NCQ, AHCI e funções Hot Plug

- 4 x conectores SATA3, suporte a taxa de transferência de

dados de até 6,0 Gb/s

- 1 x Conector do módulo de infravermelho

- 1 x Conector CIR

- 1 x conector de porta COM

- 1 x Conector HDMI_SPDIF

- 1 x Conector para LED de alimentação

- 2 x Conector do ventilador da CPU (1 x 4 pinos, 1 x 3 pinos)

- 3 x Conector do ventilador da chassis

(1 x 4 pinos, 2 x 3 pinos)

- 1 x Conector do ventilador da energia (3 pinos)

- Conector de força do ATX de 24 pinos

- Conector ATX 12 V de 8 pinos

- Conector Áudio do painel frontal

- 2 x cabezal USB 2.0 (suporta 4 portas USB 2.0)

- 1 x cabezal USB 3.0 (suporta 2 portas USB 3.0)

BIOS - 64Mb BIOS UEFI ocial da AMI com suporte para GUI

- Suporta dispositivos “Plug and Play”

- ACPI 1.1 atendendo a eventos de “wake up”

- Suporta dispositivos sem jumper

- Suporte para SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Voltage

Multi-adjustment

CD de suporte - Controladores, utilitários, software antivírus (Experimentacao

Versao), CyberLink MediaEspresso 6.5 versão de demonstra-

ção, Navegador Google Chrome e Barra de Ferramentas

Monitor do HW - Sensores de temperature do procesador

- Medição de temperatura da placa-mãe

- Tacômetros de ventilador do Processador/chassis/energia

- Ventoinha silenciosa para a CPU/chassis (Permitir velocidade

Chassis Auto-Ajuste de temperatura da CPU)

- CPU/Chassis Fan Controle Multi-Velocidade

- Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore

Português

®

®

TM

Sistema - Microsoft

Windows

8 / 8 de 64 bits / 7 / 7 de 64 bits / Vista

TM

Operacional

/ Vista

de 64 bits / XP / XP de 64 bits

Certicações - FCC, CE, WHQL

99

ASRock Z77 Extreme3 Motherboard

- “ErP/EuP Ready” (é necessária alimentação eléctrica “ErP/

EuP Ready”)

* Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com

1.3 Conguração dos Jumpers

A ilustração mostra como os jumpers são

congurados. Quando há uma capa de

jumpers sobre os pinos, diz–se que o jump-

er está “curto”. Não havendo capa sobre os

pinos, o jumper está “aberto”. A ilustração

mostra um jumper de 3 pinos em que os

pinos 1 e 2 están “curtos” quando a capa

de jumper estiver colocada sobre esses 2

pinos.

Jumper Conguração

Restaurar CMOS

(CLRCMOS1, jumper de 3 pinos)

(veja a folha 2, No. 18)

Conguração-padrão Limpar o CMOS

Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS

incluem informações da conguração do sistema como: por exemplo a senha

do sistema, data, tempo, e os parámetros da conguração do sistema. Para

limpar e recongurar os parámetros do sistema a conguração inicial da fá-

brica, por favor desligue o cabo de força, ponha em curto–circuito os pin 2 e

pin 3 de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando

um jumper. Por favor lembrese de remover o jumper depois de limpar o

COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, de-

verá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar

a ação de limpeza o CMOS. Tenha em atenção que a palavra-passe, data,

hora, perfil predefinido de utilizador, 1394 GUID e endereço MAC apenas

serão limpos se a bateria do CMOS for retirada.

Português

100

ASRock Z77 Extreme3 Motherboard

1.4 Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper

sobre estes conectores. A colocação de pontos de jumper sobre os

conectores causará danos irreversíveis à placa-mãe.

Conectores ATA2 Serial Estes quatro conectores Serial

(SATA2_2_3: veja a folha 2, No. 13)

ATA (SATA2) suportam

SATA2_3 SATA2_2

(SATA2_4_5: veja a folha 2, No. 14)

unidades de disco rígido SATA

ou SATA2 como dispositivos de

armazenamento internos. A

SATA2_5 SATA2_4

atual interface SATA2 permite

uma taxa de transferência de

dados de até 3.0 Gb/s.

Conectores ATA3 Serial Estes dois conectores Serial

(SATA3_0_1: veja a folha 2, No. 12)

ATA (SATA3) suportam

unidades de disco rígido SATA

SATA3_1 SATA3_0

ou SATA3 como dispositivos de

armazenamento internos. A

atual interface SATA3 permite

uma taxa de transferência de

dados de até 6.0 Gb/s.

Cabo de dados Tanto a saída do cabo de Serial

ATA (SATA) dados SATA pode ser

(opcional)

conectado ao disco rígido SATA

/ SATA2 / SATA3 quanto o

conector SATA2 / SATA3 na

placa mãe.

Cabezal USB 2.0 Além das quatro portas USB 2.0

(USB4_5 de 9 pinos)

por defeito no painel de

(veja a folha 2, No. 22)

entrada/saída, há dois ligações

USB 2.0 nesta placa-mãe.

Cada ligação USB 2.0 pode

suportar dois portas USB 2.0.

(USB6_7 de 9 pinos)

Português

(veja a folha 2, No. 21)

101

ASRock Z77 Extreme3 Motherboard

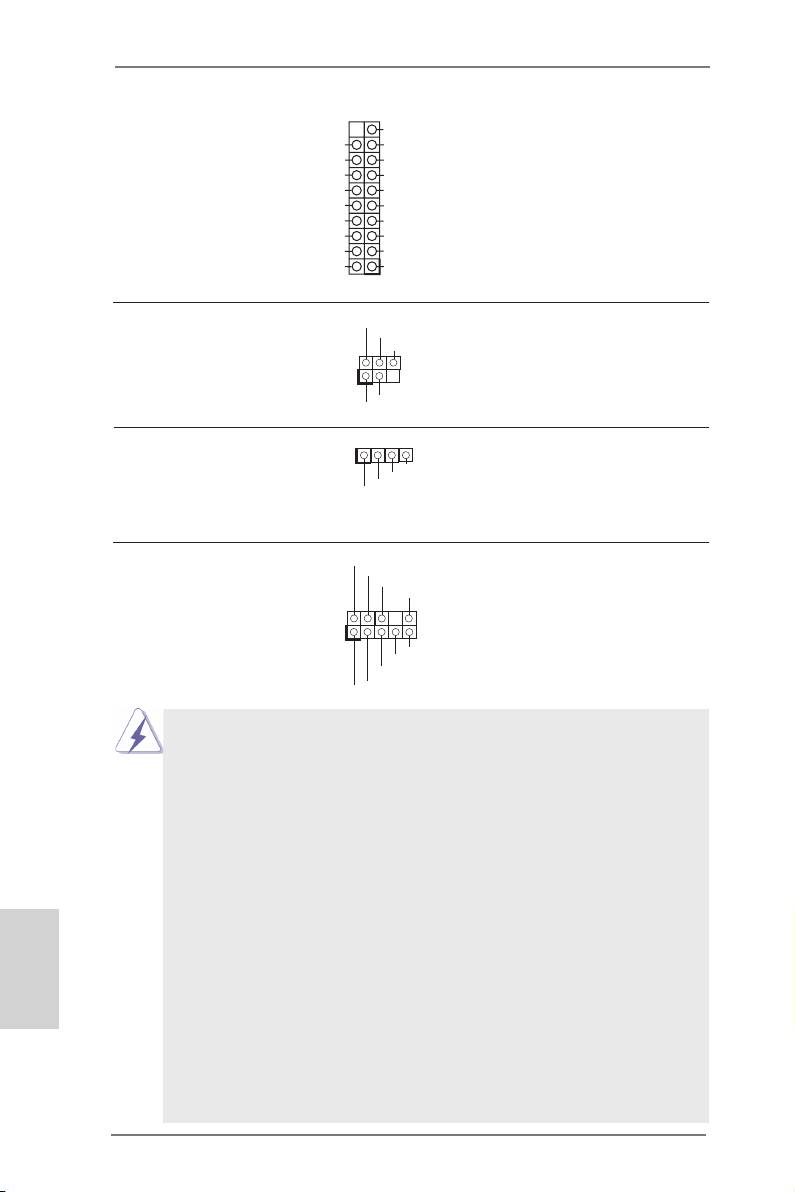

Cabezal USB 2.0 Além das dois portas USB 3.0

(USB3_2_3 de 19 pinos)

por defeito no painel de

(veja a folha 2, No. 9)

entrada/saída, há uns ligações

USB 3.0 nesta placa-mãe.

Cada ligação USB 3.0 pode

suportar dois portas USB 3.0.

Conector do módulo Este conector suporta um

de infravermelho módulo de infravermelho para

(IR1 de 5 pinos)

transmissão e recepção sem

(veja a folha 2, No. 26)

o, opcional.

Conector do módulo de Este conector pode ser utilizado

1

infravermelhos para ligar o receptor do controlo

GND

IRTX

IRRX

(CIR1 de 4 pinos)

remoto.

ATX+5VSB

(veja a folha 2, No. 23)

Conector Áudio do painel Esta é uma interface para o

GND

P RESENCE#

frontal cabo de áudio no painel frontal,

M IC_RET

OUT_RET

(HD_AUDIO1 de 9 pinos)

que permite uma conexão e

(veja a folha 2, No. 27)

controle convenientes dos

1

O UT2_L

dispositivos de áudio.

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. Áudio de elevada denição que suporta a sensibilidade da tomada,

mas o o do painel existente no chassis tem de suportar HDA para

funcionar correctamente. Siga s instruções que aparecem no manual

e no manual do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio

do painel frontal, como a gura abaixo mostra:

A. Ligue o Mic_IN (MIC) ao MIC2_L.

B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.

C. Ligue o Ground (GND) ao Ground (GND).

Português

D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não

necessita de os ligar para o painel de áudio AC’97.

E. Para activar o microfone frontal.

®

Para os Sistemas Operativos Windows

XP / XP 64 bits:

Seleccione “Misturador”. Seleccione “Gravador”. Depois clique

em “Microfone frontal”.

®

Para os Sistemas Operativos Windows

8 / 8 64-bit / 7 / 7 64-bit /

TM

TM

Vista

/ Vista

64-bit:

Aceda ao separador “Microfone frontal” no painel de Controlo

Realtek. Ajuste o “Volume de gravação”.

102

ASRock Z77 Extreme3 Motherboard

VbusVbus

Vbus

IntA_P5_SSRX-

IntA_P4_SSRX-

IntA_P5_SSRX+

IntA_P4_SSRX+

GND

GND

IntA_P5_SSTX-

IntA_P4_SSTX-

IntA_P5_SSTX+

IntA_P4_SSTX+

GND

GND

IntA_P5_D-

IntA_P4_D-

IntA_P5_D+

IntA_P4_D+

DUMMY

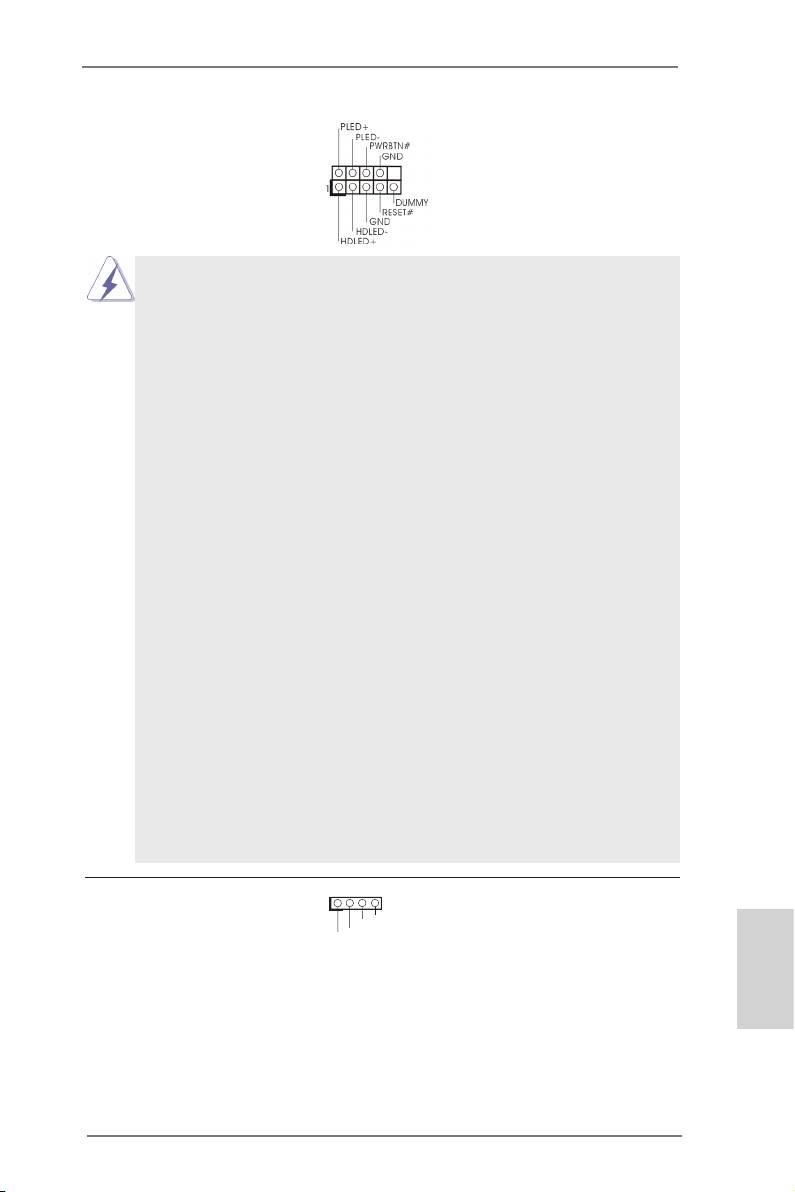

Conector do painel do sistema Este conector acomoda várias

(PANEL1 de 9 pinos)

funções do painel frontal do

(veja a folha 2, No. 16)

sistema.

Ligue o botão de alimentação, o botão de reposição e o indicador do

estado do sistema no chassis a este conector de acordo com a descrição

abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os

cabos.

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode congu-

rar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão

de reposição para reiniciar o computador caso este bloqueie e não seja

possível reiniciar normalmente.

PLED (LED de alimentação do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis.

O LED cará acesso quando o sistema estiver em funcionamento. O LED

cará intermitente quando o sistema estiver no estado de suspensão S1/

S3. O LED cará desligado quando o sistema estiver nos estados de sus-

pensão S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O

LED cará acesso quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um

módulo de painel frontal consiste principalmente em um botão de alimen-

tação, um botão de reposição, um LED de alimentação, um LED de acti-

vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel

frontal do chassis a este conector, certique-se que os os e os pinos têm

uma correspondência exacta.

Conector do alto-falante Ligue o alto-falante do chassi

do chassi neste conector.

(SPEAKER1 de 4 pinos)

(veja a folha 2, No. 15)

Português

103

ASRock Z77 Extreme3 Motherboard

Conector do LED de alimentação Ligue o LED de alimentação do

(PLED1 de 3 pinos)

chassis a este conector para

1

(veja a folha 2, No. 17)

indicar o estado de alimentação

PLED-

PLED+

PLED+

do sistema. O LED cará

acesso quando o sistema

estiver em funcionamento. O

LED ca intermitente no estado

S1/S3. O LED ca desligado

nos estados S4 ou no estado

S5 (desligado).

Conector do ventilador do chassis/energia Ligue o cabo do ventilador

(CHA_FAN1 de 4 pinos)

neste conector, coincidindo o o

(veja a folha 2, No. 20)

preto com o pino de aterramen

GND

FAN_SPEED_CONTROL

+12V

CHA_FAN_SPEED

to. CHA_FAN1, CHA_FAN2 e

(CHA_FAN2 de 3 pinos)

CHA_FAN3 suportam a função

(veja a folha 2, No. 34)

de Controlo de Ventoinha.

(CHA_FAN3 de 3 pinos)

(veja a folha 2, No. 10)

(PWR_FAN1 de 3 pinos)

(veja a folha 2, No. 5)

Conector do ventilador da Ligue o cabo do ventilador da

FAN_S PEED_CONTROL

CPU_FAN_SPEED

CPU CPU, coincidindo o o preto

+ 12V

(CPU_FAN1 de 4 pinos)

GND

com o pino de aterramento.

(veja a folha 2, No. 3)

1 2 3 4

Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU

(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar

mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar

uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta

placa-mãe, por favor, ligue-a aos pinos 1-3.

Português

Pinos 1-3 ligados

Instalação de Ventoinha de 3 pinos

(CPU_FAN2 de 3 pinos)

GND

+ 12V

(veja a folha 2, No. 4)

CPU_FAN_SPEED

104

ASRock Z77 Extreme3 Motherboard

Conector de força do ATX Ligue a fonte de alimentação

12

24

(ATXPWR1 de 24 pinos)

ATX neste conector.

(veja a folha 2, No. 8)

1

13

Embora esta placa-mãe providencie um conector de

12

24

energia ATX de 24 pinos, pode apesar disso funcionar

com a adapta-ção de uma fonte de energia tradicional

de 20 pinos. Para usar a fonte de alimentação de 29

pinos, por favor ligue a sua fonte de alimentação com

o Pino 1 e o Pino 13.

Instalação da Fonte de alimentação ATX de 20 Pinos

1

13

Conector de força do ATX 12V Ligue a fonte de alimentação

8 5

(ATX12V1 de 8 pinos)

ATX 12V neste conector.

4 1

(veja a folha 2, No. 1)

Embora esta placa-mãe providencie um conector de energia ATX 12V

de 8 pinos, pode apesar disso funcionar com a adapta-ção de uma

fonte de energia tradicional de 4 pinos. Para usar a fonte de

alimentação de 4 pinos, por favor ligue a sua fonte de alimentação com

o Pino 1 e o Pino 5.

8 5

Instalação da Fonte de alimentação ATX 12V de 4 Pinos

4 1

Conector de porta de série Este conector COM1 suporta

(COM1 de 9 pinos)

um módulo de porta de série.

(veja a folha 2, No. 24)

Conector HDMI_SPDIF O conector HDMI_SPDIF, que

(HDMI_SPDIF1 de 2 pinos)

oferece saída de áudio SPDIF

1

GND

(veja a folha 2, No. 25)

para placas VGA HDMI, permite

SPDIFOUT

ligar televisores digitais/

projectores/LCD com entrada

HDMI ao sistema. Ligue o

Português

conector HDMI_SPDIF da placa

VGA HDMI a este conector.

105

ASRock Z77 Extreme3 Motherboard
