ASRock Z68 Extreme3 Gen3: 1. 主機板簡介

197

ASRock  Z68 Extreme3 Gen3  Motherboard

1. 主機板簡介

謝謝你採用了華擎 Z68 Extreme3 Gen3 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 ,

穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指

導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。

由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另

行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最

新的顯示卡和 CPU 支援列表。

華擎網址：http://www.asrock.com

如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用

機種的規格訊息。

www.asrock.com/support/index.asp

1.1 包裝盒內物品

華擎 Z68 Extreme3 Gen3 主機板

(ATX 規格 : 12.0 英吋 x 8.6 英吋 , 30.5 公分 x 21.8 公分 )

華擎 Z68 Extreme3 Gen3 快速安裝指南

華擎 Z68 Extreme3 Gen3 支援光碟

兩條 Serial ATA(SATA) 數據線 ( 選配 )

一條 3.5mm 音訊線（選配）

一塊 I/O 擋板

一張華擎 SLI_Bridge_2S 卡

ASRock提醒您

ASRock提醒您...

若要在Windows

®

7 / 7 64位元 / Vista

TM

/ Vista

TM

64位元中發揮更好的效

能，建議您將儲存裝置組態中的BIOS選項設為AHCI模式。有關BIOS設定的

詳細資訊，請參閱支援光碟中的「使用者手冊」。

繁體中文

198

ASRock  Z68 Extreme3 Gen3  Motherboard

1.2 主機板規格

 架構

- ATX 規格 : 12.0 英吋 x 8.6 英吋 , 30.5 公分 x 21.8 公分

- 頂級黃金電容器設計（百分百日本製造的高品質導電高分子電

  容器）

 處理器

- 支援第二代 Intel

®

 Core

TM

 i7 / i5 / i3 處理器 (LGA1155 腳位 )

- 高級 V8 + 4 電源相位設計

- 支援 Intel

®

 Turbo Boost 2.0 技術

- 支援 K 系列解除鎖定 CPU

- 支援 Hyper-Threading 技術（詳見警告 1）

 晶片組

- Intel

®

 Z68

 系統記憶體

- 支援雙通道 DDR3 記憶體技術（見警告 2）

- 4 個 DDR3 DIMM 插槽

- 支援 DDR3 2133( 超頻 )/1866( 超頻 )/1600/1333/1066

  non-ECC、un-buffered 記憶體（見警告 3）

- 最高支援 32GB 系統容量（見警告 4）

- 支援 Intel

®

 Extreme Memory Profile(XMP)

 擴充插槽

- 2 x PCI Express 3.0 x16 插槽 (PCIE2/PCIE4: 單插槽 x16

  (PCIE2) / x8 (PCIE4) 或雙插槽 x8 (PCIE2) / x8 (PCIE4)

  模式 ) (Intel

®

 Ivy Bridge CPU 支援 PCI Express 3.0，

  Intel

®

 Sandy Bridge CPU 支援 PCI Express 2.0)

- 2 x PCI Express x1 插槽

- 2 x PCI 插槽

- 支援 AMD Quad CrossFireX

TM

和 CrossFireX

TM

技術

- 支援 NVIDIA

®

 Quad SLI

TM

和 SLI

TM

技術

 內建顯示

- 支援 Intel

®

 HD Graphics 內建視覺技術 (Built-in

  Visuals)：Intel

®

 Quick Sync Video、Intel

®

 InTru

TM

 3D、

  Intel

®

 Clear Video HD Technology、Intel

®

 HD Graphics

  2000/3000、Intel

®

 Advanced Vector Extensions (AVX)

- Pixel Shader 4.1 技術、Intel

®

 Ivy Bridge CPU 支援

  DirectX 11、Intel

®

 Sandy Bridge CPU 支援 DirectX 10.1

- 最大共享記憶體 1759MB（見警告 5）

- 支援三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI ( 詳見警告 6）

- 支援 HDMI 1.4a, 最高解析度達 1920x1200 @ 60Hz

- 支援 DVI, 最高解析度達 1920x1200 @ 60Hz

- 支援 D-Sub, 最高解析度達 2048x1536 @ 75Hz

- 支援 HDMI, 可支援 Auto Lip Sync、xvYCC 與 HBR( 高位元率音

  效 )( 需具備相容 HDMI 的銀幕 ) ( 詳見警告 7）

- DVI 和 HDMI 接口支援 HDCP 功能

- DVI 和 HDMI 接口可播放 1080p 藍光光碟 (BD) / HD-DVD 光碟

繁體中文

199

ASRock  Z68 Extreme3 Gen3  Motherboard

繁體中文

 音效

- 7.1 聲道高清晰音效 , 支援內容保護功能

  (Realtek ALC892 音效編解碼器 )

- 支援高級藍光音效

- 支援 THX TruStudio

TM

 網路功能

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- 支援網路喚醒（Wake-On-LAN）

- 支援網路線偵測功能

- 支援 Energy Efficient Ethernet 802.3az

- 支援 PXE

 Rear Panel

I/O 界面

 I/O

- 1 個 PS/2 滑鼠 / 鍵盤接口

 ( 後背板輸入 /

- 1 個 D-Sub 接口

 輸出接口 )

- 1 個 DVI-D 接口

- 1 個 HDMI 接口

- 1 個光纖 SPDIF 輸出接口

- 4 個可直接使用的 USB 2.0 接口

- 1 個 eSATA3 接口

- 2 個可直接使用的 USB 3.0 接口

- 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和

  SPEED LED)

- 1 個 LED CMOS 數據清除開關

- 高清晰音效插孔：後置喇叭 / 中置喇叭 / 低音喇叭 / 音效輸入

  / 前置喇叭 / 麥克風 ( 見警告 8)

 SATA3

- 2 x SATA3 6.0Gb/s 接頭，支援 RAID (RAID 0, RAID 1,

  RAID 10, RAID 5, Intel Rapid Storage 和 Intel Smart

  Response 技術 ), NCQ, AHCI 和熱插拔功能

  (SATA3_1 接頭和 eSATA3 接口共享資源 )

 USB 3.0

- 2 x ASMedia ASM1042 的後置 USB 3.0 接頭，支援 USB 1.0

　/2.0/3.0 到 5Gb/s

 接頭

- 4 x SATA2 3.0Gb/s 接頭 , 支援 RAID (RAID 0, RAID 1,

  RAID 10, RAID 5, Intel Rapid Storage 和 Intel Smart

  Response 技術 ), NCQ, AHCI 和熱插拔功能

- 2 x SATA3 6.0Gb/s 接頭

- 1 x 紅外線模組接頭

- 1 x 消費性紅外線模組插座

- 1 x 序列埠

- 1 x HDMI_SPDIF 接頭

- 1 x 電源指示燈接頭

- CPU/ 機箱 / 電源風扇接頭

- 24 針 ATX 電源接頭

- 8 針 12V 電源接頭

200

ASRock  Z68 Extreme3 Gen3  Motherboard

繁體中文

- 前置音效接頭

- 4 x USB 2.0 接頭 ( 可支援 8 個額外的 USB 2.0 接口 )

- 1 x Dr. Debug (7 段顯示器偵錯 LED)

 快速開關

- 1 個 LED CMOS 數據清除開關

- 1 個 LED 電源開關

- 1 個 LED 重置開關

 BIOS

- 64Mb AMI BIOS

- AMI UEFI Legal BIOS ( 支援 GUI)

- 支援即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支援喚醒功能

- 支援 jumperfree 免跳線模式

- CPU 核心、IGPU、DRAM、PCH、CPU PLL、VTT、VCCSA 電壓多功

  能調節

 支援光碟

- 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ),CyberLink

  MediaEspresso 6.5 試用版 , 華擎軟體套餐 (CyberLink DVD

  Suite - OEM 試用版 ; 華擎 MAGIX 多媒體套餐 - OEM)

 獨家功能

- ASRock Extreme Tuning Utility (AXTU)（詳見警告 9）

- 華擎即時開機功能

- 華擎 Instant Flash（見警告 10）

- 華擎 APP Charger（見警告 11）

- 華擎 SmartView（見警告 12）

- 華擎 XFast USB（見警告 13）

- 華擎 XFast LAN（見警告 14）

- Lucid Virtu（見警告 15）

- 華擎 On/Off Play 技術（見警告 16）

- Hybrid Booster( 安心超頻技術 ):

  - 支援 CPU 無級頻率調控（見警告 17）

  - ASRock U-COP（見警告 18）

  - Boot Failure Guard (B.F.G., 啟動失敗恢復技術 )

- 組合散熱片選項 (C.C.O.)（見警告 19）

- 晚安 LED 指示燈

 硬體監控

- CPU 溫度偵測

- 主機板溫度偵測

- CPU/ 機箱 / 電源風扇轉速計

- CPU/ 機箱靜音風扇 ( 可透過 CPU 溫度自動調節機箱的風扇速

  度 )

- CPU/ 機箱風扇多速控制

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

 操作系統

- Microsoft

®

 Windows

®

 7/7 64 位元 /Vista

TM

/Vista

TM

64 位元 /

  XP/XP 64 位元

201

ASRock  Z68 Extreme3 Gen3  Motherboard

警告

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用非同步

超頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會

導致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻

可能導致的損壞不承擔責任。

繁體中文

 認證

- FCC, CE, WHQL

- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 )

 （見警告 20）

 * 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com

202

ASRock  Z68 Extreme3 Gen3  Motherboard

   警告！

1、 關於“Hyper-Threading Technology＂的設置，請參考 CD 光碟中的“User

Manual＂( 使用手冊 , 英文版 ) 第 60 頁。

2、 這款主機板支援雙通道記憶體技術。在您使用雙通道記憶體技術之前，為

能正確安裝，請確認您已經閱讀了第 16 頁的記憶體安裝指南。

3、 DDR3 頻率選項取決於處理器。只有 K 系列 CPU 能夠支援 DDR3 超頻至 2133

及 1866。

4、 由於作業系統的限制，在 Windows

®

 7 / Vista

TM

/ XP 下，供系統使用的實

際記憶體容量可能小於 4GB。對於 Windows

®

 作業系統搭配 64 位元  C P U

來說 , 不會存在這樣的限制。

5、 最大共享記憶體大小由晶片組廠商定義並且可能更改。請查閱 Intel

®

網站

了解最新訊息。

6、 您只能從三種銀幕中選擇兩種使用。D-Sub、DVI-D 與 HDMI 銀幕不能同時

使用。此外 , 使用 DVI 轉 HDMI 轉接頭 , 可使 DVI-D 接口具有與 HDMI 接口

一樣的功能。

7、 只有 Windows

®

  7  64 位元 /7 可支持 xvYCC 與 Deep  Color。只有當銀幕在

EDID 中支援 12bpc 時 ,Deep  Color 模式才會被開啟。只有 Windows

®

  7  64

位元 /7/Vista

TM

64 位元 /Vista

TM

支援 HBR。

8、 在麥克風輸入方面，這款主機板支援立體聲和單聲道這兩種模式。在音

效輸出方面，這款主機板支援 2 聲道、4 聲道、6 聲道以及 8 聲道模式。

請參閱第 3 頁的表格瞭解正確的連接方式。

9、 ASRock  Extreme  Tuning  Utility  (AXTU) 是一款多合一的工具，易於操

作的使用者介面便於微調不同的系統功能（例如：Hardware  Monitor、

Fan  Control、Overclocking、OC  DNA 及 IES）。Hardware  Monitor 可顯

示系統的主要讀數；Fan  Control 可顯示並可供您調整風扇速度及溫度；

Overclocking 可供您進行 CPU 超頻以獲得最佳系統效能。透過 OC DNA，

您可將自己的 O C 設定另存為設定檔並與朋友分享，您的朋友可將此 O C 設

定檔上傳至自己的系統中，以取得相同的 OC 設定。透過 IES (Intelligent

Energy Saver)，當 CPU 處於閒置狀態時，電壓調整器能降低輸出相位數量

以改善效率，並可兼顧運算效能。有關 ASRock  Extreme  Tuning  Utility

(AXTU) 的操作程序說明，請造訪 ASRock 網站。

華擎網站：http://www.asrock.com

10、 華擎 Instant  Flash 是一個內建於 Flash  ROM 的 BIOS 更新工具程式。這

個方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或

Windows

®

) 即可進行 BIOS 的更新。在系統開機自檢過程中按下 <F6> 鍵或

在 BIOS 設置菜單中按下 <F2> 鍵即可進入華擎 Instant  Flash 工具程式。

啟動這一程式後 , 只需把新的 B I O S 文件保存在隨身碟、磁盤或硬碟中 ,

輕鬆點選滑鼠就能完成 B I O S 的更新 , 而不再需要準備額外的磁碟片或其

他複雜的更新程式。請注意 : 隨身碟或硬碟必須使用 FAT32/64 文件系統。

11、 若您想要更快速、更自由地為您的蘋果設備 , 如 i P h o n e / i P a d / i P o d

touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP  Charger。

只需安裝 APP  Charger 驅動程式 , 用電腦為 iPhone 充電最多可比以往快

40%。華擎 APP  Charger 讓您可以同時為多部蘋果設備快速充電 , 甚至可

以在電腦進入待命 ( S1)、待命 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下持續

為設備充電。只需安裝了 APP  Charger 驅動程式 , 您立刻就能擁有非凡的

充電體驗。

繁體中文

203

ASRock  Z68 Extreme3 Gen3  Motherboard

繁體中文

12、 S m a r t V i e w 是網際網路瀏覽器的新功能，也是 I E 的起始頁面，其中結合

了您最常瀏覽的網站、您的記錄、F a c e b o o k 朋友和即時新聞摘要，並全

數整合在一個更好的檢視中，以提供更貼近您個人使用習慣的網際網路功

能。ASRock 主機板獨家配備 SmartView 公用程式，協助您隨時隨地與朋友

保持聯繫。若要使用 SmartView 功能，請確定您所使用的作業系統版本為

Windows

®

  7  /  7  64 位元  /  Vista

TM

  /  Vista

TM

  64 位元，而且您的瀏覽器

版本是 IE8。ASRock 網站：http://www.asrock.com/Feature/SmartView/

index.asp

13、 華擎 XFast USB 可提升 USB 儲存裝置的效能（效能可能須視裝置特性而定）。

14、 華擎 XFast LAN 可提供更快的互聯網連接，包含以下諸多優勢。局域網優先

應用：您可以設置理想的優先應用程式，並可以添加新程式。減少遊戲延遲：

在設置優先級更高的網路遊戲時，可降低遊戲中的延遲。流量定形：您可以

在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的數據：透

過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。

15、 藉由 Lucid Virtu 技術，可同時享有獨立 GPU 顯卡所帶來的 3D 效能，以及

Intel

®

 HD 圖形的先進媒體功能。

16、 華擎 On/Off  Play 技術可讓使用者享受攜帶式音訊裝置的絕妙音訊體驗，

例如連接至 PC 的 MP3 播放機或手機，甚至在 PC 關機時（或在 ACPI S5 模式）

也能享受！此主機板亦提供免費的 3.5m m 音訊線（選購），以確保使用者

身處於最便利的運算環境內。

17、 僅管本主機板提供無級頻率調控 , 但不推薦用戶超頻使用。不同於標準

C P U 側匯流排頻率的非標準頻率可能會使系統不穩定，甚至會損害 C P U 和

主機板。

18、 當檢測到 C P U 過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主機板上的 C P U 風扇是否正常運轉並拔出電源線，然後再將它插回。

為了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間塗一層散熱膏。

19、 組合散熱片選項 (C.C.O.) 提供具有彈性的選項 , 讓您可使用三種不同的

CPU 散熱片類型 , 分別是 LGA775,LGA1155 與 LGA1156。請注意 : 並非所有的

775 和 1156 CPU 風扇都支援此功能。

20、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統耗

電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗

必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和

支援 EuP 的電源供應器。根據 Intel

®

的建議 , 支援 EuP 的電源供應器必須

符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供

應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。

204

ASRock  Z68 Extreme3 Gen3  Motherboard

默認設置

清除 CMOS

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接＂。如果針腳上沒有放置跳線帽 ,  這個

跳線就是“開路＂。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接＂。

接腳

設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 26 項 )

註：

C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設

定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳

線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS

清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者

預設設定檔、1394 GUID 及 MAC 位址才會清除。

Clear CMOS開關的功能與Clear CMOS跳線相同。

繁體中文

205

ASRock  Z68 Extreme3 Gen3  Motherboard

3.5mm 音訊線

您可選擇 3.5mm 音訊線的任一端

( 選配 )

接至攜帶式音訊裝置，例如 MP3

播放機及行動電話，或 PC 的線

路輸入 (Line-in) 連接埠。

繁體中文

Serial ATA (SATA)

SATA 數據線的任意一端均可

數據線

連接 SATA/SATAII/SATA3 硬

( 選配 )

碟或者主機板上的 SATAII/

SATA3 接口。

Serial ATAII 接口

這裡有四組 Serial ATAII

(SATA2_2: 見第 2 頁第 14 項 )

(SATAII) 接口支援 SATA 數據

(SATA2_3: 見第 2 頁第 13 項 )

線作為內部儲存設置。

(SATA2_4: 見第 2 頁第 16 項 )

目前 SATAII 界面理論上

(SATA2_5: 見第 2 頁第 15 項 )

可提供高達 3.0Gb/s 的數據

傳輸速率。

Serial ATA3 接口

這裡有兩組 Serial ATA3

(SATA3_0: 見第 2 頁第 12 項 )

(SATA3) 接口支援 SATA 數據

(SATA3_1: 見第 2 頁第 11 項 )

線作為內部儲存設置。

目前 SATA3 界面理論上

可提供高達 6.0Gb/s 的數據傳輸

速率。若在後方 I/O 的 eSATA

連接埠安裝硬碟，內部

SATA3_1 將失去作用。

1.4 接頭

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。

跳線帽不正確的放置將會導致主機板的永久性損壞 !

接頭

圖示

說明

SA

TA2_5       SA

TA2_3

SA

TA2_4       SA

TA2_2

SA

TA3_1

SA

TA3_0

206

ASRock  Z68 Extreme3 Gen3  Motherboard

消費性紅外線模組插座

此插座可用於連接遙控器。

(4 針 CIR1)

( 見第 2 頁第 30 項 )

繁體中文

USB 2.0 擴充接頭

除了位於 I/O 面板的四個

(9 針 USB6_7)

USB 2.0 接口之外，這款

( 見第 2 頁第 29 項 )

主機板有四組 USB 2.0 接

針。每組 USB 2.0 接針可以

支援兩個 USB 2.0 接口。

(9 針 USB8_9)

( 見第 2 頁第 28 項 )

(9 針 USB10_11)

( 見第 2 頁第 27 項 )

(9 針 USB12_13)

( 見第 2 頁第 25 項 )

紅外線模組接頭

這個接頭支援一個選配的模

(5 針 IR1)

組 , 可用來無線傳輸和接收紅

( 見第 2 頁第 33 項 )

外線。

1

IRTX

+5VSB

DUMMY

IRRX

GND

1

ATX+5VSB

IRTX

GND

IRRX

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

USB

_

P

W

R

P

-10

G

N

D

DU

MMY

USB

_

P

W

R

P

+10

G

N

D

P

-11

P

+11

1

USB_PWR

P-13

P+13

USB_PWR

P-12

P+12

GND

GND

DUMMY

前置音效接頭

可以方便連接音效設備。

(9 針 HD_AUDIO1)

( 見第 2 頁第 34 項 )

          1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能

             (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

             們提供的手冊和機箱手冊上的使用說明安裝您的系統。

          2. 如果您使用 AC＇97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

207

ASRock  Z68 Extreme3 Gen3  Motherboard

繁體中文

系統面板接頭

可接各種不同燈，電源開關及

(9 針 PANEL1)

重啟鍵等各種連線。

( 見第 2 頁第 20 項 )

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀

態指示燈到這個接頭。請先注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。

RESET( 重開開關 ):

連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可

按下重開開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待

命模式或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬碟活動指示燈 ):

連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 ,

此指示燈亮起。

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、

重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機

箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到

AC＇97 音效面板。

E.  開啟前置麥克風。

在 Windows

®

 XP / XP 64 位元作業系統中 :

選擇＂Mixer＂。選擇＂Recorder＂

。接著點選＂FrontMic＂。

在 Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元作業系

統中 :

在 Realtek 控制面板中點選＂FrontMic＂。調整＂Recording

Volume＂。

機箱喇叭接頭

請將機箱喇叭連接到這個接

(4 針 SPEAKER1)

頭。

( 見第 2 頁第 21 項 )

208

ASRock  Z68 Extreme3 Gen3  Motherboard

繁體中文

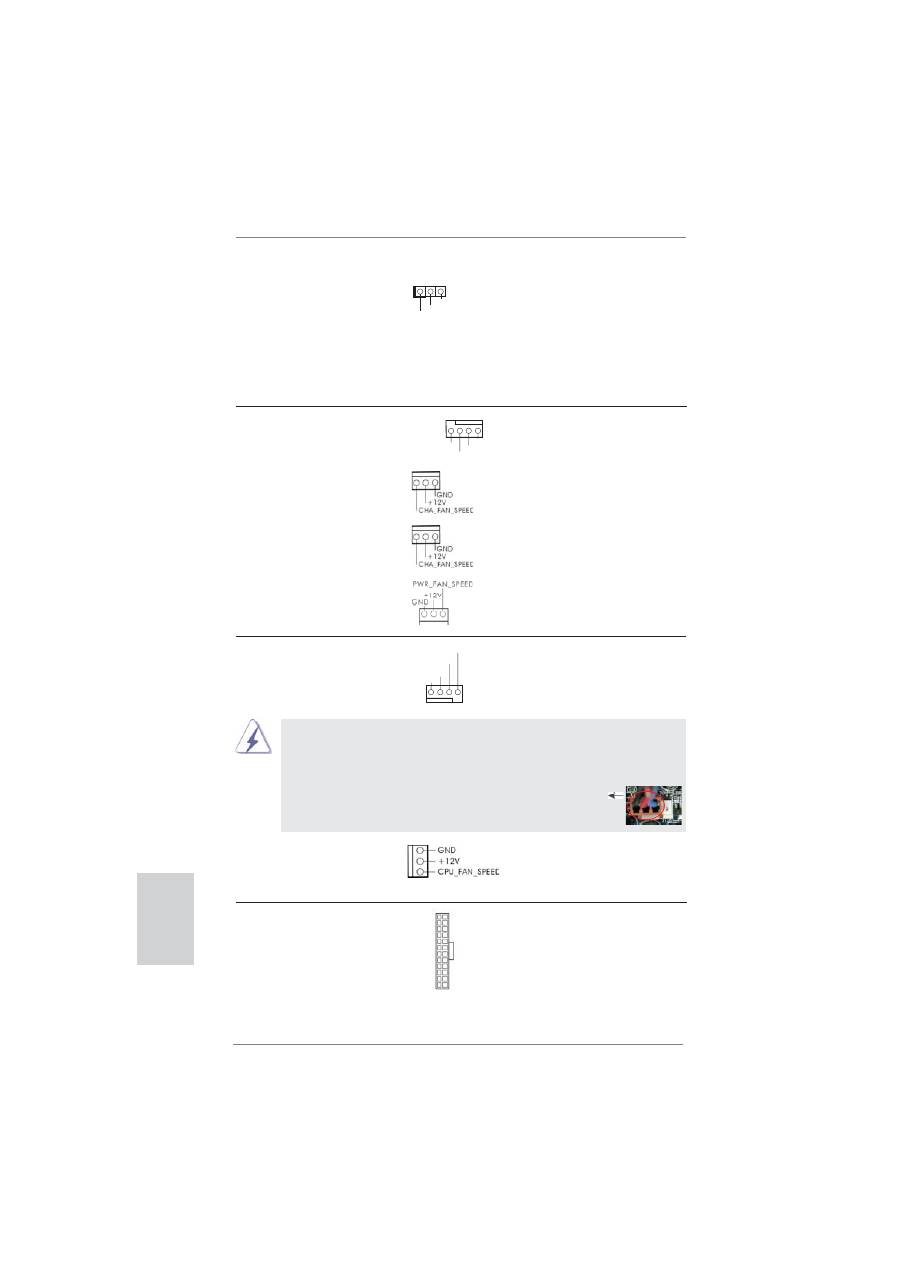

機箱 , 電源風扇接頭

請將風扇連接線接到這個接

(4 針 CHA_FAN1)

頭， 並 讓 黑 線 與 接 地 的 針 腳

( 見第 2 頁第 23 項 )

相接。

(3 針 CHA_FAN2)

( 見第 2 頁第 9 項 )

(3 針 CHA_FAN3)

( 見第 2 頁第 41 項 )

(3 針 PWR_FAN1)

( 見第 2 頁第 3 項 )

電源指示燈接頭

請將機箱電源指示燈連接到

(3 針 PLED1)

此接頭，以指示系統電源狀

( 見第 2 頁第 18 項 )

態。當系統正在運行時，

LED 指示燈亮。在 S1 模式

下，LED 指示燈會不停閃

爍。在 S3/S4 或 S5 模式 ( 關

機 ) 下，LED 指示燈會熄滅。

CPU 風扇接頭

請將 CPU 風扇連接線接到這個

(4 針 CPU_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 2 頁第 4 項 )

相接。

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

3-Pin 風扇的安裝

Pin 1-3 連接

1

PLED+

PLED+

PLED-

(3 針 CPU_FAN2)

( 見第 2 頁第 7 項 )

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

ATX 電源接頭

請將 ATX 電源供應器連接到這

(24 針 ATXPWR1)

個接頭。

( 見第 2 頁第 8 項 )

12

 1

24

13

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

209

ASRock  Z68 Extreme3 Gen3  Motherboard

繁體中文

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使

用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順

著 Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的

4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請

順著 Pin 1 和 Pin 5 插上電源接頭。

4-Pin ATX 12V 電源安裝說明

ATX 12V 電源接口

請注意，必需將帶有 ATX 12V

(8 針 ATX12V1)

插頭的電源供應器連接到這個

( 見第 2 頁第 1 項 )

插座，這樣就可以提供充足的

電力。如果不這樣做，就會導

致供電故障。

12

 1

24

13

8                  5

4                  1

8

        5

4

        1

序列埠

這個序列埠 COM1 支援一個序

(9 針 COM1)

列埠的裝置。

( 見第 2 頁第 31 項 )

HDMI_SPDIF 接頭

HDMI_SPDIF 接頭，提供 SPDIF

(2 針 HDMI_SPDIF1)

音 效 輸 出 至 H D M I 顯 示 卡， 支

( 見第 2 頁第 32 項 )

援將電腦連接至帶 HDMI 的數

位電視 / 投影機 / 液晶銀幕等

設備。請將 HDMI 顯示卡的

HDMI_SPDIF 接口連接到這個

接頭。

210

ASRock  Z68 Extreme3 Gen3  Motherboard

1.5 快速開關

本主機板有三個快速開關 : 電源開關 , 重置開關與 C M O S 數據清除開關 , 可讓用戶快

速開啟 / 關閉或重置系統 , 或者清除 CMOS 中的數據。

電源開關

電源開關是一種快速開關 , 可

(PWRBTN)

讓用戶快速開啟 / 關閉系

( 見第 2 頁第 19 項 )

統。

重置開關

重置開關是一種快速開關 , 可

(RSTBTN)

讓用戶快重置系統。

( 見第 2 頁第 17 項 )

CMOS 數據清除開關

CMOS 數據清除開關是一種快

(CLRCBTN)

速開關 , 可讓用戶快速清除

( 見第 3 頁第 13 項 )

CMOS 中的數據。

繁體中文
