1. Introduzione
Grazie per aver scelto una scheda madre ASRock X79 Extreme6/GB /
X79 Extreme6, una scheda madre affidabile prodotta secondo i severi criteri
di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano
all’impegno di ASRock nella ricerca della qualità e della resistenza.
Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la
guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si
possono trovare nel manuale per l’utente presente nel CD di supporto.
Le speciche della scheda madre e il software del BIOS possono
essere aggiornati, pertanto il contenuto di questo manuale può subire
variazioni senza preavviso. Nel caso in cui questo manuale sia
modicato, la versione aggiornata sarà disponibile sul sito di ASRock
senza altro avviso. Sul sito ASRock si possono anche trovare le più
recenti schede VGA e gli elenchi di CPU supportate.
ASRock website http://www.asrock.com
Se si necessita dell’assistenza tecnica per questa scheda madre,
visitare il nostro sito per informazioni speciche sul modello che si
sta usando.
www.asrock.com/support/index.asp
1.1 Contenuto della confezione
Scheda madre ASRock X79 Extreme6/GB / X79 Extreme6
(ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm)
Guida di installazione rapida ASRock X79 Extreme6/GB / X79 Extreme6
CD di supporto ASRock X79 Extreme6/GB / X79 Extreme6
Cinque cavi dati Serial ATA (SATA) (opzionali)
Un I/O Shield
Un porta USB 3.0 sul pannello frontale
Quattro HDD viti
Sei telaio viti
Un supporto USB 3.0 posteriore
Un scheda ASRock SLI_Bridge_2S
Un scheda Bridge ASRock 3-Way SLI-2S1S
Un scheda ASRock Game Blaster (X79 Extreme6/GB)
ASRock vi ricorda...
Italiano
®
TM
TM
Per ottenere migliori prestazioni in Windows
7 / 7 64-bit / Vista
/ Vista
64-bit, si consiglia di impostare l'opzione BIOS in Storage Conguration
(Congurazione di archiviazione) sulla modalità AHCI. Per l'impostazione
BIOS, fare riferimento a “User Manual” (Manuale dell'utente) nel CD di
supporto per dettagli.
103
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
1.2 Specifiche
Piattaforma - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- Design Premium Gold Capacitor (condensatori a polimeri
conduttivi di altissima qualità 100% made in Japan)
®
TM
Processore - Supporta processori della famiglia Intel
Core
i7 per il Socket
LGA 2011
- Design Digi Power
- Struttura di fase con alimentazione 12 + 2
®
- Supporto della tecnologia Intel
Turbo Boost 2.0
- Supporto tecnologia Hyper Threading (vedi ATTENZIONE 1)
- Supporta la tecnologia overclocking “slegata”
®
Chipset - Intel
X79
Memoria - Tecnologia memoria DDR3 Quad Channel
(vedi ATTENZIONE 2)
- 8 x slots DDR3 DIMM (vedi ATTENZIONE 3)
- Supporto DDR3 2400+(OC)/2133(OC)/1866(OC)/1600/1333/
1066 non-ECC, momoria senza buffer
- Supporta memoria un-buffered ECC DDR3, con processori
®
®
Intel
Workstation 1S Xeon
E5 serie 16xx/26xx/46xx in socket
LGA 2011
- Capacità massima della memoria di sistema: 64GB
(vedi ATTENZIONE 4)
®
- Supporto di Intel
XMP (Extreme Memory Prole)1.3/1.2
Slot di - 3 x Alloggio PCI Express 3.0 x16 (PCIE1: modalità x16;
espansione PCIE3: modalità x16; PCIE4: modalità x8)
(vedi ATTENZIONE 5)
- 1 x Alloggio PCI Express 2.0 x1
- 2 x Alloggio PCI
TM
TM
- Supporto di AMD Quad CrossFireX
, 3-Way CrossFireX
e
TM
CrossFireX
®
TM
TM
TM
- Supporto di NVIDIA
Quad SLI
, 3-Way SLI
e SLI
Audio ASRock Game Blaster Audio
(X79 Extreme6/ - Supportato da ASRock Game Blaster fornito in dotazione
Italiano
GB) - Processore audio e video Creative Sound Core3D quad-core
- Supporto di CrystalVoice
- Supporto di EAX1.0 a EAX5.0
Audio a bordo
- 7.1 CH HD Audio con protezioni contenuti
(Realtek ALC898 Audio Codec)
- Supporto audio Blu-ray Premium
104
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
Audio - 7.1 CH HD Audio con protezioni contenuti
(X79 Extreme6) (Realtek ALC898 Audio Codec)
- Supporto audio Blu-ray Premium
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Broadcom BCM57781
- Supporta Wake-On-LAN
- Supporto di Energy Efcient Ethernet 802.3az
- Supporto di Dual LAN con funzione Teaming grazie a ASRock
Game Blaster fornito in dotazione (X79 Extreme6/GB)
- Supporta PXE
Pannello I/O Panel
posteriore I/O - 1 x porta PS/2 per mouse
- 1 x porta PS/2 per tastiera
- 1 x porta coassiale SPDIF Out
- 1 x Porta ottica SPDIF Out
- 4 x porte USB 2.0 già integrate
- 1 x Connettore eSATA3
- 4 x porte USB 3.0 già integrate
- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e
LED velocità)
- 1 x porte IEEE 1394
- 1 x interruttore di pulizia CMOS
- Connettore HD Audio: cassa posteriore / cassa centrale /
bassi / ingresso linea / cassa frontale / microfono
(vedi ATTENZIONE 6)
®
SATA3 - 2 x Connettori SATA3 6,0Gb/s X79 Intel
, supporto RAID
(RAID 0, RAID 1, RAID 5, RAID 10 e Intel Rapid Storage 3.0)
e delle funzioni NCQ, AHCI e “Hot Plug”
- 3 x Connettori SATA3 6,0Gb/s ASM1061 ASMedia, supporto e
delle funzioni NCQ, AHCI e “Hot Plug”
®
USB 3.0 - 4 x porte USB 3.0 posteriori amministrate dal controller TI
,
supporto di USB 1.0/2.0/3.0 no a 5Gb/s
- 1 x header USB 3.0 frontale (supporta 2 porte USB 3.0)
amministrato dal controller ASMedia ASM1042, supporto di
USB 1.0/2.0/3.0 no a 5Gb/s
Connettori - 4 x connettori SATA2 3.0Go/s, sopporta RAID (RAID 0,
RAID 1, RAID 5, RAID 10 e Intel Rapid Storage 3.0) e delle
Italiano
funzioni NCQ, AHCI e “Hot Plug”
- 5 x connettori SATA3 6.0Go/s
- 1 x Collettore modulo infrarossi
105
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
- 1 x Collettore modulo infrarosso consumer
- 1 x collettore porta COM
- 1 x connettore HDMI_SPDIF
- 1 x collettore IEEE 1394
- 1 x LED di accensione
- Connettore CPU/Chassis/Alimentazione/SB ventola
- 24-pin collettore alimentazione ATX
- 8-pin connettore ATX 12V
- Collettore alimentazione SLI/XFIRE
- 3 x Collettore USB 2.0 (supporta 6 porte USB 2.0)
- 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0)
- 1 x Dr. Debug (LED debug con 7 segmenti)
Interruttore - 1 x interruttore pulizia CMOS con LED
rapido - 1 x interruttore di alimentazione con LED
- 1 x interruttore di reset con LED
BIOS - 64Mb AMI UEFI Legal BIOS con interfaccia di supporto
- Supporta “Plug and Play”
- Compatibile con ACPI 1.1 wake up events
- Supporta jumperfree
- Supporta SMBIOS 2.3.1
- Regolazione multi-voltaggio CPU, VCCSA, DRAM, VTT, CPU
PLL, PCH1.1V, PCH1.5V
CD di - Driver, Utilità, Software AntiVirus (versione di prova),
supporto CyberLink MediaEspresso 6.5 Trial
Caratteristica - ASRock Extreme Tuning Utility (AXTU) (vedi ATTENZIONE 7)
speciale - ASRock Instant Boot
- ASRock Instant Flash (vedi ATTENZIONE 8)
- Caricatore ASRock APP Charger (vedi ATTENZIONE 9)
- ASRock XFast USB (vedi ATTENZIONE 10)
- ASRock XFast LAN (vedi ATTENZIONE 11)
- ASRock XFast RAM (vedi ATTENZIONE 12)
- ASRock X-FAN (vedi ATTENZIONE 13)
- ASRock Crashless BIOS (vedi ATTENZIONE 14)
- Booster ibrido:
Italiano
- Stepless control per frequenza del processore
(vedi ATTENZIONE 15)
- ASRock U-COP (vedi ATTENZIONE 16)
- Boot Failure Guard (B.F.G.)
- LED notturno
106
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
Monitoraggio - Sensore per la temperatura del processore
Hardware - Sensore temperatura scheda madre
- Indicatore di velocità per la ventola del CPU/Chassis/
Alimentazione/SB
- Ventola CPU/Chassis silenziosa (permette la regolazione
automatica della ventola dello chassis in base alla temperatura
della CPU)
- Ventola CPU/chassis/SB con controllo di varie velocità
- Voltaggio: +12V, +5V, +3.3V, Vcore
®
®
TM
TM
Compatibilità - Microsoft
Windows
7 / 7 64 bit / Vista
/ Vista
64 bit / XP /
SO XP 64 bit (vedi ATTENZIONE 17)
Certicazioni - FCC, CE, WHQL
- Predisposto ErP/EuP (è necessaria l’alimentazione
predisposta per il sistema ErP/EuP) (vedi ATTENZIONE 18)
* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com
AVVISO
Si prega di prendere atto che la procedura di overclocking implica dei rischi, come
anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia
Untied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da
terzi. L’overclocking può inuenzare la stabilità del sistema, ed anche provocare
danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a pro
prio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per
possibili danni provocati dall’overclocking.
ATTENZIONE!
1. Per il settaggio della “Tecnologia Hyper-Threading”, per favore controllare
pagina 82 del Manuale dell’utente all’interno del CD di supporto.
2. Questa scheda madre supporta la tecnologia memoria DDR3 Quad Chan-
nel. Prima di implementare la tecnologia memoria DDR3 Quad Channel,
assicurarsi di leggere la guida all’installazione dei moduli di memoria, a
pagina 19, per seguire un’installazione appropriata.
®
3. A causa delle speciche Intel
CPU installare i moduli di memoria prima
negli alloggi DDR3_A1, DDR3_B1, DDR3_C1 e DDR3_D1. Se i quattro
alloggi DDR3 DIMM sono già occupati e si vogliono usare più di quattro
moduli di memoria, installare gli alti moduli di memoria da sinistra a destra
(da DDR3_A2, DDR3_B2, DDR3_D2 a DDR3_C2.)
4. A causa delle limitazioni del sistema operativo, le dimensioni effettive della
Italiano
memoria possono essere inferiori a 4GB per l’accantonamento riservato
®
TM
®
all’uso del sistema sotto Windows
7 / Vista
/ XP. Per Windows
OS con
CPU 64-bit, non c’è tale limitazione. Si può usare ASRock XFast RAM per
®
fare uso della memoria che Windows
non può utilizzare.
107
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
®
5. Attualmente il processore Intel
Socket 2011 Sandy Bridge-E non sup-
porta PCIE 3.0, tuttavia questa scheda madre è già pronta per l’hardware
PCIE 3.0. Dipende alla CPU Intel abilitare il PCIE 3.0. Controllare il sito
Intel per informazioni sui futuri aggiornamenti e nuove CPU.
6. Questa scheda madre supporta l’ingresso stereo e mono per il microfono.
Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e
8 canali per l’uscita audio. Controllare la tavola a pagina 3 per eseguire il
collegamento appropriato.
7. L’utilità AXTU (ASRock Extreme Tuning Utility) è uno strumento tutto
in uno per regolare varie funzioni del sistema in un’interfaccia facile da
usare che include monitoraggio hardware, controllo ventola, overclocking,
OC DNA ed IES. Hardware Monitor (Monitoraggio hardware) mostra le
letture principali del sistema. Fan Control (Controllo ventola) mostra la
velocità e la temperatura che possono essere regolate. Overclocking
permette di eseguire l’overclocking della frequenza della CPU per
ottenere le prestazioni ottimali del sistema. OC DNA permette di salvare
le impostazioni OC come un prolo da condividere con gli amici! Gli amici
possono scaricare il prolo OC sul loro sistema operativo per
ottenere le stesse impostazioni OC Il regolatore di tensione di IES
(Intelligent Energy Saver) può ridurre il numero di fasi d’uscita per
migliorare l’efcienza quando i core CPU sono inattivi senza sacricare
le prestazioni di computazione. Vistare il nostro per informazioni sulle
procedure operative dell’utilità AXTU (ASRock Extreme Tuning Utility).
Sito ASRock: http://www.asrock.com
8. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash
ROM. Questo comodo strumento d’aggiornamento del BIOS permette
di aggiornare il sistema BIOS senza accedere a sistemi operativi come
®
MS-DOS or Windows
. Con questa utilità, si può premere il tasto <F6>
durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad
ASRock Instant Flash. Avviare questo strumento e salvare il nuovo le
BIOS nell’unità Flash USB, dischetto (disco oppy) o disco rigido; poi si
può aggiornare il BIOS con pochi clic, senza preparare altri dischetti (dischi
oppy) o altre complicate utilità Flash. Si prega di notare che l’unità Flash
USB o il disco rigido devono usare il File System FAT32/16/12.
9. Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple,
come iPhone/iPad/iPod Touch, ASRock ha preparato una soluzione
meravigliosa: ASRock APP Charger. Basta installare il driver APP Char-
ger per caricare l’iPhone più rapidamente rispetto al computer, con una
Italiano
velocità maggiore del 40%. ASRock APP Charger permette di caricare
simultaneamente molti dispositivi Apple in modo rapido e supporta anche il
caricamento continuato quando il PC accede alla modalità di Standby (S1),
Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una
volta installato il driver APP Charger si otterranno prodigi e comodità mai
avuti prima.
Sito ASRock: http://www.asrock.com/Feature/AppCharger/index.asp
108
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
10. ASRock XFast USB può accelerare le prestazioni del dispositivo
d’archiviazione USB. Le prestazioni dipendono dalle proprietà del
dispositivo.
11. ASRock XFast LAN offre un accesso a Internet più veloce, che compren-
de i seguenti beneci. Priorità alle applicazioni LAN: è possibile congu-
rare la priorità assegnata alle applicazioni in modo ideale e/o aggiungere
nuovi programmi. Minore latenza nei giochi: dopo avere impostato la
priorità dei giochi su un livello più alto, la latenza dei giochi può essere
minore. Congurazione del trafco: è possibile seguire video HD su
Youtube e scaricare le contemporaneamente. Analisi in tempo reale dei
dati: grazie alla nestra di stato, è possibile riconoscere con facilità quali
dati si stanno trasferendo in streaming.
12. ASRock XFast RAM è una nuova funzione inclusa in ASRock Extreme
Tuning Utility (AXTU). Utilizza completamente lo spazio che non può
®
essere utilizzato da CPU Windows
32-bit. ASRock XFast RAM accorcia
i tempi di caricamento dei siti visitati in precedenza, rendendo la naviga-
zione più veloce che mai. Inoltre accelera di 5 volte la velocità di Adobe
Photoshop. Un altro vantaggio di ASRock XFast RAM è che riduce la
frequenza d’accesso alle unità SSD o HDD per allungare la loro durata.
13. ASRock X-FAN sarà attivata automaticamente solo quando il sistema
raggiunge una certa temperatura sotto carico pesante o overclocking.
Di norma ASRock X-FAN resta disattiva per dare agli utenti la massima
silenziosità. Le impostazioni di temperatura e velocità della ventola pos-
sono essere congurate usando l’utilità UEFI.
14. ASRock Crashless BIOS permette agli utenti di aggiornare il BIOS senza
paura di commettere errori. Se si verica un blackout durante la proce-
dura di aggiornamento del BIOS, ASRock Crashless BIOS terminerà
automaticamente la procedura di aggiornamento del BIOS quando è
ripristinata la corrente. Notare che i le del BIOS devono essere collocati
nella directory principale del disco USB. Questa funzione è supportata
solo dalle porte USB2.0.
15. Anche se questa motherboard offre il controllo stepless, non si consiglia
di effettuare l’overclocking. Frequenze del bus del processore diverse da
quelle raccomandate possono causare instabilità al sistema o danni al
processore e alla scheda madre.
16. Se il processore si surriscalda, il sistema si chiude automaticamente. Pri-
ma di riavviare il sistema, assicurarsi che la ventolina CPU della scheda
madre funzioni correttamente; scollegare e ricollegare il cavo d’alimen-
tazione. Per migliorare la dissipazione del calore, ricordare di applicare
l’apposita pasta siliconica tra il processore e il dissipatore quando si
installa il sistema.
17. Intel Rapid Storage Technology Enterprise 3.0, ASRock XFast RAM e
Italiano
®
®
ASRock Game Blaster non è supportato da Microsoft
Windows
XP / XP
64-bit.
109
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
18. EuP, che sta per Energy Using Product (Prodotto che consuma energia) ,
era una normativa emanata dall’Unione Europea che deniva il consumo
energetico del sistema completo. In base all’EuP, l’alimentazione totale
del sistema completo deve essere inferiore a 1,00 W quando è spento.
Per soddisfare la norma EuP sono necessari un alimentatore e una
scheda elettrica predisposti EuP. In base ai suggerimenti Intel l’alimenta-
tore predisposto EuP deve soddisfare lo standard secondo cui l’ef-
cienza energetica in standby di 5 v è più alta del 50% con un consumo
di corrente di 100 mA. Per la scelta di un’alimentatore predisposto EuP
consigliamo di vericare ulteriori dettagli con il produttore.
Italiano
110
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

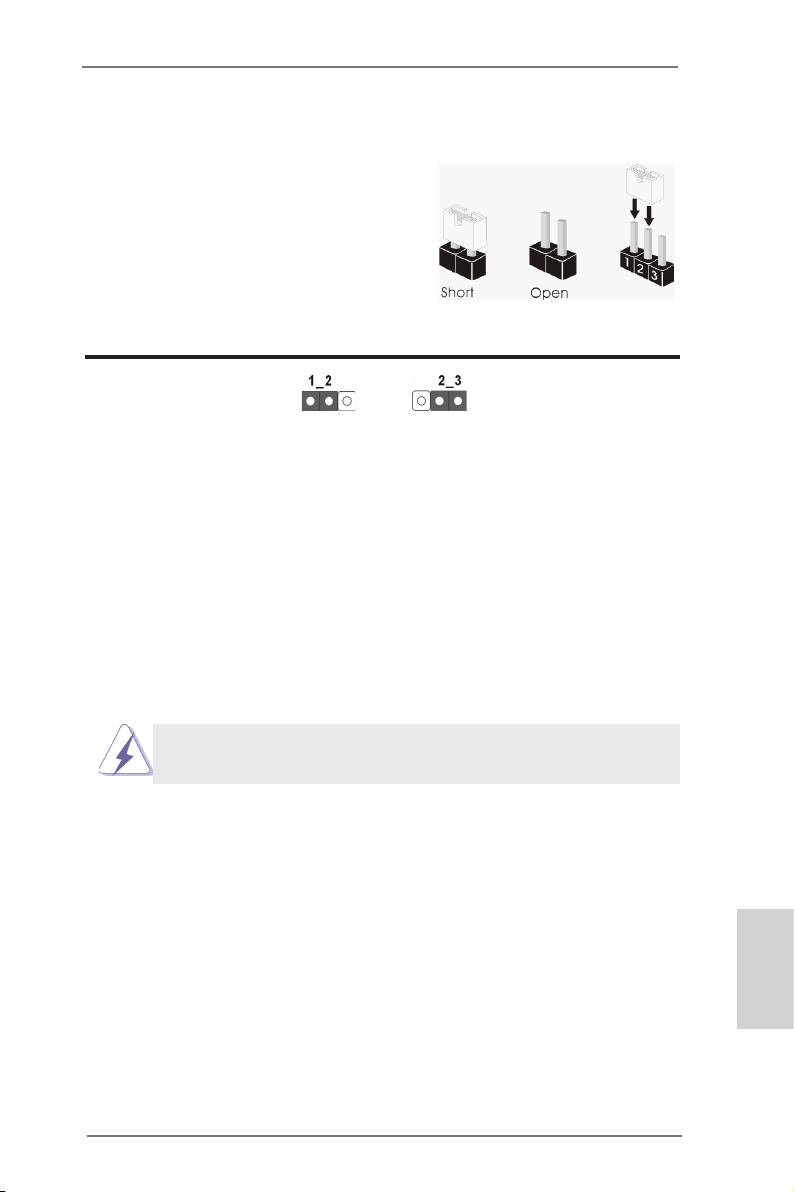

1.3 Setup dei Jumpers
L’illustrazione mostra come sono settati i jump-
er. Quando il ponticello è posizionato sui pin,
il jumper è “CORTOCIRCUITATO”. Se sui pin
non ci sono ponticelli, il jumper è “APERTO”.
L’illustrazione mostra un jumper a 3 pin in cui il
pin1 e il pin2 sono “CORTOCIRCUITATI” quan-
do il ponticello è posizionato su questi pin.
Jumper Settaggio del Jumper
Resettare la CMOS
(CLRCMOS1)
(vedi p.2 item 33)
Impostazione
Azzeramen-
predenita
to CMOS
Nota:
CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare
i
parametri del sistema sulla congurazione iniziale, spegnere il computer e
scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,
poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su
CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS
subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si
è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare il
sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. Notare
che password, data, ore, prolo utente predenito, 1394 GUID e indirizzo MAC
saranno cancellati solo se è rimossa la batteria della CMOS.
L’interruttore Clear CMOS (Cancella CMOS) ha la stessa funzione del
jumper Clear CMOS.
Italiano
111
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATA2 Questi quattro connettori Serial
(SATA2_0_1: vedi p.2 Nr. 22)
ATA2 (SATA2) supportano cavi
(SATA2_2_3: vedi p.2 Nr. 21)
dati SATA per dispositivi di
immagazzinamento interni.
L’interfaccia SATA2 attuale
permette velocità di
SATA2_0 SATA2_2
SATA2_1 SATA2_3
trasferimento dati no a 3.0
Gb/s.
Serial ATA3 Connectors Questi cinque connettori Serial
(SATA3_0_1: vedi p.2 Nr. 20)
ATA3 (SATA3) supportano cavi
(SATA3_A0_A1: vedi p.2 Nr. 19)
dati SATA per dispositivi di
(SATA3_A2: vedi p.2 Nr. 15)
immagazzinamento interni.
L’interfaccia SATA3 attuale
permette velocità di
trasferimento dati no a 6.0
Gb/s.
SATA3_0 SATA3_A0
SATA3_1 SATA3_A1 SATA3_A2
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale)
di dati SATA può essere
collegata al disco rigido SATA /
SATA2 / SATA3 o al connettore
di SATA2 / SATA3 su questa
cartolina base.
Collettore USB 2.0 Oltre alle quattro porte USB 2.0
(9-pin USB_4_5)
predenite nel pannello I/O, la
Italiano
(vedi p.2 Nr. 36)
scheda madre dispone di
tre intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
(9-pin USB_6_7)
(vedi p.2 Nr. 35)
112
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
(9-pin USB_8_9)
U SB_PWR
P-9
(vedi p.2 Nr. 34)
P +9
GND
DUMMY
1
GND
P +8
P-8
U SB_PWR
Collettore USB 3.0 Oltre alle quattro porte USB 3.0
(19-pin USB3_4_5)
standard del pannello I/O,
(vedi p.2 Nr. 16)
questa scheda madre è dotata
di un header USB 3.0 che
supporta due porte USB 3.0.
Collettore modulo infrarossi Questo collettore supporta
(5-pin IR1)
moduli ad infrarossi optional
(vedi p.2 Nr. 39)
per la trasmissione e la
ricezione senza li.
Connettore modulo infrarosso consumer Questo connettore può essere
(4-pin CIR1)
utilizzato per collegare
(vedi p.2 Nr. 37)
ricevitore remoto.
GND
Connettore audio sul È un’interfaccia per il cavo del
P RESENCE#
M IC_RET
pannello frontale pannello audio. Che consente
OUT_RET
(9-pin HD_AUDIO1)
connessione facile e controllo
1
(vedi p.2 Nr. 41)
dei dispositivi audio.
O UT2_L
J _SENSE
O UT2_R
M IC2_R
M IC2_L
1. La caratteristica HDA (High Denition Audio) supporta il rilevamento dei
connettori, però il pannello dei cavi sul telaio deve supportare la funzione
HDA (High Denition Audio) per far sì che questa operi in modo corretto.
Attenersi alle istruzioni del nostro manuale e del manuale del telaio per
installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio
del pannello anteriore, come indicato di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
Italiano
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è
necessario collegarli per il pannello audio AC’97.
E. Per attivare il microfono frontale.
113
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
®
Sistema operativo Windows
XP / XP 64-bit:
Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare
clic su “FrontMic” (Microfono frontale).
®
TM
TM
Sistema operativo Windows
7 / 7 64-bit / Vista
/ Vista
64-bit:
Andare alla scheda “FrontMic” (Microfono frontale) del pannello di
controllo Realtek. Regolare la voce “Recording Volume” (Volume
registrazione).
Collettore pannello di sistema Questo collettore accomoda
(9-pin PANEL1)
diverse funzioni di sistema
(vedi p.2 Nr. 29)
pannello frontale.
Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,
l’indicatore di stato del sistema del pannello frontale del telaio a questo
header in base all’assegnazione dei pin denita di seguito. Determinare i
pin positivi e negativi prima di collegare i cavi.
PWRBTN (interruttore d’alimentazione):
Va collegato all’interruttore d’alimentazione del pannello frontale del
telaio. Usando l’interruttore d’alimentazione si può congurare il modo in
cui si spegne il sistema.
RESET (interruttore di ripristino):
Va collegato all’interruttore di ripristino del pannello frontale del telaio.
Premere l’interruttore di ripristino per riavviare il sistema se il computer si
blocca e non riesce ad eseguire un normale riavvio.
PLED (LED alimentazione del sistema):
Va collegato all’indicatore di stato d’alimentazione del pannello frontale
del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua
a lampeggiare quando il sistema è in stato di standby S1. Il LED è
spento quando il sistema è in stato di sospensione /ibernazione S3/S4
oppure spento (S5).
HDLED (LED attività disco rigido):
Va collegato al LED attività disco rigido del pannello frontale del telaio. Il
LED è acceso quando disco rigido legge e scrive i dati.
Italiano
Il design del pannello frontale può variare in base ai telai. Il modulo di
un pannello frontale può consistere di: interruttore d’alimentazione,
interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,
casse, eccetera. Quando si collega il modulo del pannello frontale a
questo header, assicurarsi che l’assegnazione dei li e dei pin sia fatta
corrispondere in modo appropriato.
114
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
Collettore casse telaio Collegare le casse del telaio a
(4-pin SPEAKER1)
questo collettore.
(vedi p.2 Nr. 28)
LED di accensione Collegare il LED di accensione
(3-pin PLED1)
chassi per indicare lo stato di
(vedi p.2 Nr. 30)
alimentazione del sistema. Il
LED è acceso quando il sistema
è in funzione. Il LED continua a
lampeggiare in stato S1. Il LED
è spento in stato S3/S4 o S5
(spegnimento).
Connettore ventolina CPU Collegare il cavo della ventolina
FAN_S PEED_CONTROL
CPU_FAN_SPEED
(4-pin CPU_FAN1)
CPU a questo connettore e far
+ 12V
GND
(vedi p.2 Nr. 9)
combaciare il lo nero al pin
terra.
1 2 3 4
Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4
piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare
anche senza la funzione di controllo della velocità della ventola. Se si intende
collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa
scheda madre, collegarla ai piedini 1-3.
Piedini 1-3 collegati
Italiano
Installazione della ventola a 3 piedini
(3-pin CPU_FAN2)
(vedi p.2 Nr. 8)
115
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
GND
+12V
SB_FAN_SPEED
Collettori chassis, alimentazione ed SB ventola Collegare i cavi della ventola ai
(4-pin CHA_FAN1)
corrispondenti connettori
GND
+12V
(vedi p.2 Nr. 23)
facendo combaciare il cavo
CHA_FAN_SPEED
FAN_SPEED_CONTROL
nero col pin di terra.
(3-pin CHA_FAN2)
CHA_FAN1, CHA_FAN2 e
GND
+ 12V
(vedi p.2 Nr. 24)
CHA_FAN3 supportano la
CHA_FAN_SPEED
funzione Fan Control. SB_FAN1
(3-pin CHA_FAN3)
supporta la funzione Quiet Fan.
(vedi p.2 Nr. 32)
(3-pin PWR_FAN1)
(vedi p.2 Nr. 1)
(3-pin SB_FAN1)
(vedi p.2 Nr. 18)
GND
+ 12V
CPU_FAN_SPEED
Connettore alimentazione ATX Collegare la sorgente
12
24
(24-pin ATXPWR1)
d’alimentazione ATX a questo
(vedi p.2 Nr. 14)
connettore.
1
13
Con questa scheda madre, c’è in dotazione un
12
24
connettore elettrico ATX a 24 pin, ma può funzionare lo
stesso se si adotta un alimentatore ATX a 20 pin. Per
usare l’alimentatore ATX a 20 pin, collegare l’alimentatore
con il Pin 1 e il Pin 13.
Installazione dell’alimentatore ATX a 20 pin
1
13
Connettore ATX 12 V Collegare un alimentatore ATX
8 5
(8-pin ATX12V1)
12 V a questo connettore.
4 1
(vedi p.2 Nr. 6)
Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX 12V,
l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una fornitura elettrica tra-
dizionale a 4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V, prego
collegare la presa elettrica al Pin 1 e Pin 5.
8 5
Installazione elettrica 4-Pin ATX 12V
4 1
Connettore alimentazione SLI/XFIRE Non è necessario usare questo
(4-pin SLI/XFIRE_POWER1)
connettore, però deve essere
(voir p.2 Nr. 49)
collegatoad un connettore
SLI/XFIRE_POWER1
d’alimentazione disco rigido
quando sulla scheda madre
sono installate
contemporaneamente due
schede video.
Intestazione IEEE 1394 Accanto alla porta di default
RXTPAM_0
Italiano
GND
(9-pin FRONT_1394)
IEEE 1394 sul pannello I/O, e‘
R XTPBM_0
+ 12V
GND
(vedi p.2 Nr. 38)
presente un‘intestazione IEEE
1
1394 (FRONT_1394) sulla
+ 12V
R XTPBP_0
scheda madre. Questa
GND
RXTPAP_0
intestazione IEEE 1394 puo‘
supportare una porta IEEE
1394.
116
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
Collettore porta COM Questo collettore porta COM è
(9-pin COM1)
utilizzato per supportare il
(vedi p.2 Nr. 40)
modulo porta COM.
Header HDMI_SPDIF Header HDMI_SPDIF, con
1
(2-pin HDMI_SPDIF1)
uscita audio SPDIF su scheda
GND
SPDIFOUT
(vedi p.2 Nr. 42)
HDMI VGA, consente al
sistema di collegare dispositivi
per TV digitale HDMI/proiettori/
LCD . Collegare il connettore
HDMI_SPDIF della scheda
VGA HDMI a questo header.
Italiano
117
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

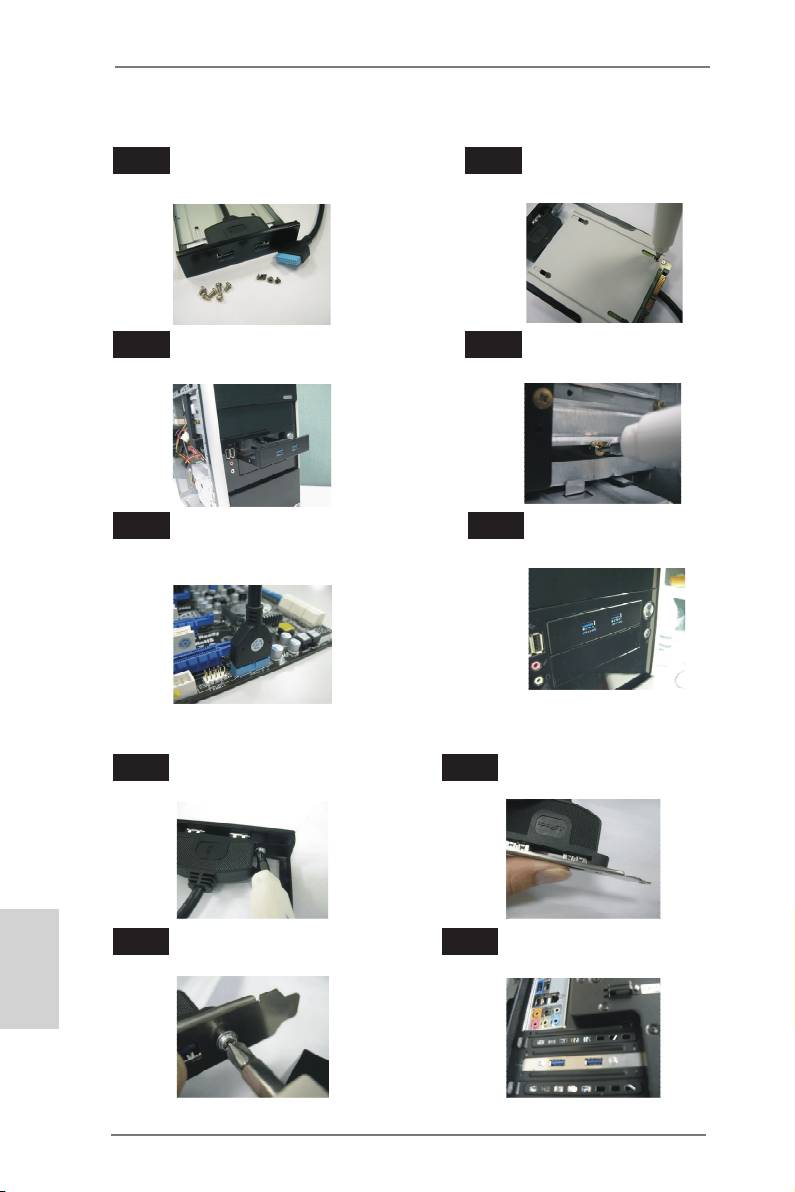

Guida all’installazione del pannello frontale USB 3.0
Punto 1
Preparare il pannello frontale USB 3.0 fornito
Punto 2
Fissare l’unità HDD/SSD 2,5” al pannello
in dotazione, quattro viti HDD e sei viti telaio.
frontale USB 3.0 usando quattro viti HDD.
Punto 3
Installare il pannello frontale USB 3.0
Punto 4
Fissare il pannello frontale USB 3.0
nell’alloggio unità 2,5” del telaio.
all’alloggio unità usando sei viti telaio.
Punto 5
Collegare il cavo del pannello frontale
Punto 6
Il pannello frontale USB 3.0 è pronto
USB 3.0 al connettore USB 3.0 (USB3_4_5)
all’uso.
della scheda madre.
Guida di installazione del supporto USB 3.0 posteriore
Punto 1
Svitare le due viti dal pannello USB 3.0
Punto 2
Collegare il cavo USB 3.0 e il
anteriore.
supporto USB 3.0 posteriore.
Italiano
Punto 3
Avvitare le due viti nel supporto USB 3.0
Punto 4
Inserire il supporto USB 3.0
posteriore.
posteriore nel telaio.
118
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
1.5 Interruttori rapidi
Questa scheda madre ha tre interruttori rapidi: Interruttore di alimentazione, interrut-
tore di reset e interruttore pulizia CMOS, che consentono agli utenti di accendere /
spegnere rapidamente o cancellare i valori CMOS.
Interruttore
L’interruttore di alimentazione è
(PWRBTN)
un interruttore rapido che
(vedi p.2 Nr. 27)
consente agli utenti di
accendere/spegnere
rapidamente il sistema.
Interruttore di reset
L’interruttore di reset è un
(RSTBTN)
interruttore rapido che consente
(vedi p.2 Nr. 26)
agli utenti di resettare
rapidamente il sistema.
Interruttore pulizia CMOS
L’interruttore di pulizia CMOS è
(CLRCBTN)
un interruttore rapido che
(vedi p.3 Nr. 17)
consente agli utenti di cancellare
velocemente i valori CMOS.
Italiano
119
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
Оглавление
- 1. Introduction
- 2. Installation
- 3. BIOS Information
- 1. Einführung
- 2. BIOS-Information
- 1. Introduction
- 2. Informations sur le BIOS
- 1. Introduzione
- 2. Informazioni sul BIOS
- 1. Introducción
- 2. BIOS Información
- 1. Введение
- 2. Информация о BIOS
- 1. Giriş
- 2. BIOS Bilgileri
- 1. 제품소개
- 2. 시스템 바이오스 정보
- 1. 主板簡介
- 2. BIOS 信息
- 1. 主機板簡介
- 2. BIOS 訊息
- 1. Penjelasan
