ASRock X79 Extreme6__GB: 1. Giriş

- CPU/Kasa/Güç/SB FAN konektörü

- 24 pin ATX güç konektörü

- 8 pin 12V güç konektörü

- SLI/XFire güç konektörü

- 3 x USB 2.0 ş (6 USB 2.0 portu destekler)

- 1 x USB 3.0 ş (2 USB 3.0 portu destekler)

- 1 x Dr. Debug (7 Segmentli Hata Ayıklama LED’i)

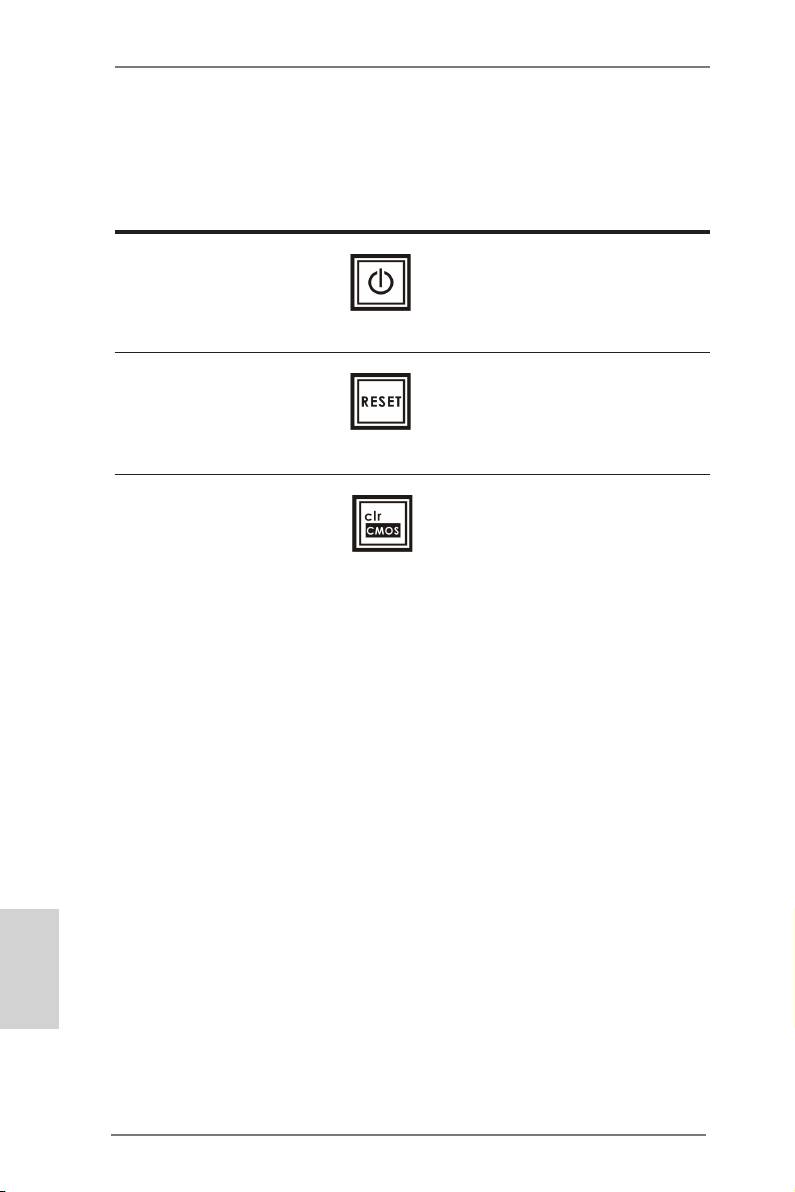

Akıllı Anahtar - 1 x LED’li CMOS’u Temizleme Anahtarı

- 1 x LED’li Güç Anahtarı

- 1 x LED’li Sıfırlama Anahtarı

BIOS Özelliği - 64 Mb GUI destekli AMI UEFI Geçerli BIOS

- “Tak Çalıştır”ı destekler

- ACPI 1.1 Uyumlu Uyandırma Olayları

- Jumpersız ayarlamayı destekler

- SMBIOS 2.3.1 Desteği

- CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V

Voltaj Çoklu ayarı

Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü

Benzersiz - ASRock Extreme Tuning Utility (AXTU) (bkz. DİKKAT 7)

Özellik - ASRock Anında Önyükleme

- ASRock Anında Flash (bkz. DİKKAT 8)

- ASRock APP Charger (bkz. DİKKAT 9)

- ASRock XFast USB (bkz. DİKKAT 10)

- ASRock XFast LAN (bkz. DİKKAT 11)

- ASRock XFast RAM (bkz. DİKKAT 12)

- ASRock X-FAN (bkz. DİKKAT 13)

- ASRock Crashless BIOS (bkz. DİKKAT 14)

- Hibrit Yükseltici:

- CPU Frekans Adımsız Kontrol (bkz. DİKKAT 15)

- ASRock U-COP (bkz. DİKKAT 16)

- Önyükleme Hatası Koruması (B.F.G.)

- İyi Geceler LED’i

Donanım - CPU Sıcaklık Duyarlılığı

Türkçe

Monitör - Kasa Sıcaklık Duyarlılığı

- CPU/Kasa/Güç/SB Fan Takometresi

- İşlemci/Kasa Sessiz Fanı (Kasa Fan Hızı’nın İşlemci sıcaklığı

ile Otomatik Ayar’ına izin verir)

- CPU/Kasa/SB Fan Çoklu-Hız Kontrolü

160

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

®

®

TM

TM

İS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit / XP /

XP 64-bit uyumlu (bkz. DİKKAT 17)

Sertikalar - FCC, CE, WHQL

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

(bkz. DİKKAT 18)

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com

UYARI

Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya

üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla

ilgili risk olduğunu unutmayın. Aşırı hızlandırma sisteminizin kararlılığını etkiler veya

hatta sisteminizin bileşenlerini ve cihazlarına zarar verebilir. Bu risk size aittir ve zararı

siz ödersiniz. Aşırı hızlandırmadan kaynaklanan olası zarardan sorumlu değiliz.

DİKKAT!

1. "Hyper Threading Teknolojisi" ayarı hakkında lütfen destek CD'sindeki

"Kullanıcı Kılavuzu"nda sayfa 82'ye bakın.

2. Bu anakart Çift Kanallı Bellek Teknolojisi'ni destekler. Çift Kanallı Bellek

Teknolojisi'ni uygulamadan önce, uygun yükleme hakkında sayfa 19'teki

bellek modüllerinin yükleme kılavuzunu okuduğunuzdan emin olun.

®

3. Intel

CPU özellik tanımı nedeniyle, ilk önce lütfen bellek modüllerini

DDR3_A1, DDR3_B1, DDR3_C1 ve DDR3_D1’e takın. Yukarıdaki DDR3

DIMM yuvalarının tamamına takıldıysa ve dört bellek modülünden fazlasını

kullanmak istiyorsanız lütfen diğer bellek modüllerini soldan sağa takın

(DDR3_A2, DDR3_B2, DDR3_D2’den DDR3_C2’ye.)

®

TM

4. İşletim sistemi kısıtlaması nedeniyle, Windows

7 / Vista

/ XP altında

sistem kullanımı için ayırmak için gerçek bellek boyutu 4 GB'den az olabilir.

®

®

64-bit CPU'lu Windows

OS için bu tür bir sınırlama yoktur. Windows

’un

kullanamadığı bellekten yararlanmak için ASRock XFast RAM’i kullanabilir-

siniz.

®

5. Şu anda Intel

Socket 2011 Sandy Bridge-E İşlemci PCIE 3.0’I destekl-

ememektedir, ancak bu ana kart halihazırda PCIE 3.0 donanımı hazır

tiptedir. PCIE 3.0’ı kullanımı Intel işlemcisine bağlıdır. Gelecekteki İşlemci

güncellemeleri ve yeni sürümleri hakkında bilgi için, lütfen Intel’in websi-

tesine gözatın.

6. Mikrofon çıkışı için, bu anakart hem stereo hem de mono modlarını

destekler. Ses çıkışı için, bu anakart 2 kanallı, 4 kanallı, 6 kanallı ve 8

kanallı modları destekler. Düzgün bağlantı için sayfa 3’teki tabloyu kontrol

edin.

Türkçe

7. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup

kullanıcı ile dost bir arayüzde farklı sistem işlevlerinin ince ayarını yapmak

için kullanılmakta olup buna Donanım Monitörü, Fan Kontrolü, Hız Aşırtma,

OC DNA ve IES dahildir. Donanım Monitöründe sisteminizde okunan

önemli değerleri gösterir. Fan Kontrolünde ayarlamanız için fan hızını ve

161

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

sıcaklığını gösterir. Hız aşırtmada optimum sistem performansı

almak için CPU frekansını hız aşırtma yapmanıza izin verilmiştir. OC

DNA’da OC ayarlarınızı bir prol olarak kaydedebilir ve arkadaşlarınız

ile paylaşabilirsiniz. Ardından arkadaşlarınız OC prolini kendi sistemine

ekleyerek aynı OC ayarlarını alabilir. IES’de (Akıllı Enerji Tasarrufu), CPU

çekirdekleri boşta olduğunda bilgisayarın performansından ödün vermeden

gerilim düzenleyicisi çıkış fazlarının sayısını düşürerek verimliliği iyileştirir.

ASRock Extreme Tuning Utility (AXTU)’nun çalışma prosedürleri için lütfen

web sitemizi ziyaret ediniz.

ASRock web sitesi: http://www.asrock.com

8. ASRock Anında Flash, Flash ROM’a katıştırılmış bir BIOS ash yardımcı

programıdır. Bu kullanışlı BIOS güncelleme aracı, sistem BIOS’unu

®

MS-DOS veya Windows

gibi ilk önce işletim sistemine girmeden güncelle

menizi sağlar. Bu yardımcı programla, POST sırasında <F6> tuşuna bas-

abilirsiniz veya BIOS ayarları menüsünün ASRock Anında Flash’a erişmesi

için <F2> tuşuna basabilirsiniz. Bu aracı başlatın ve yeni BIOS dosyasını

USB ash sürücünüze, diskete veya sabit sürücüye kaydedin, sonra

BIOS’unuzu yalnızca birkaç tıklatma ile ek bir disket veya diğer karmaşık

ash yardımcı programlarını hazırlamadan güncelleyebilirsiniz. Lütfen USB

ash sürücünün veya sabit diskin FAT32/16/12 dosya sistemi kullanması

gerektiğini unutmayın.

9. iPhone/iPad/iPod Touch gibi Apple cihazlarınızı şarj etmek için daha

hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için

mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP

Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve

eskisinden 40% daha hızlı şekilde şarj edebilirsiniz. ASRock APP Charger

birçok Apple cihazını aynı anda ve hızlı bir biçimde şarj etmenize olanak

tanır ve hatta bilgisayarınız Bekleme modunda (S1), RAM’de Askıya

Al modunda (S3), uyku modunda (S4) veya kapalı(S5) iken sürekli şarj

etmeyi destekler. APP Charger sürücüsü kurulu iken kolaylıkla şimdiye hiç

olmadığı kadar harika bir şarj deneyimi yaşayabilirsiniz.

ASRock internet sitesi: http://www.asrock.com/Feature/AppCharger/index.

asp

10. ASRock XFast USB, USB bellek aygıtı performansını arttırabilir. Perfor-

mans aygtının özelliğine göre değişiklik gösterebilir.

Türkçe

162

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

11. ASRock XFast LAN hızlı internet erişimi sağlarken aşağıdaki avantajlara

da sahiptir. LAN uygulaması Önceliklendirmesi: Uygulama önceliğinizi ideal

şekilde yapılandırabilir ve/veya yeni programlar ekleyebilirsiniz. Oyunda

Daha Az Gecikme Zamanı: Çevrimiçi oyun önceliğini daha yükseğe

ayarladığınızda, oyundaki gecikmeler azalabilir. Trak Şekillendirme: You-

tube HD video izleyebilir ve aynı anda dosyaları indirebilirsiniz. Verilerinizin

Gerçek Zamanlı Analizi: Durum penceresi ile, şu anda aktardığınız hangi

verilerin akışının yapıldığını kolaylıkla yapılandırabilirsiniz.

12. ASRock XFast RAM, ASRock Extreme Tuning Utility’ye (AXTU)

®

eklenen yeni bir işlev. Windows

32-bit işletim sistemi CPU’su altında

kullanılamayan bellek alanından tamamen yararlanır. ASRock XFast RAM

webde sörfü şimdiye kadar olmadığı kadar hızlandırırken önceden ziyaret

edilen web sitelerinin yüklenme süresini kısaltır. Ayrıca Adobe Photoshop’ın

hızını 5 kat arttırır. ASRock XFast RAM’in başka bir avantajı da, SSD veya

HDD’lerinize erişim sıklığını azaltarak kullanım ömürlerini uzatması.

13. ASRock X-FAN, sadece aşırı yüklenme veya hız aşırtma altında belirli bir

sıcaklığa ulaştığında otomatik olarak devreye sokulacaktır. ASRock X-FAN

normal şartlarda kullanıcılara en hızlı bilgisayar kullanımını sunmak için

devredışı durumda kalacaktır. Hedef sıcaklık ve fan hızı ayarları UEFI

kurulum yardımcı programında yapılandırılabilir.

14. ASRock Crashless BIOS kullanıcıların arıza çıkma korkusu olmadan

BIOS’larını güncellemesine imkan verir. BIOS güncelleme işlemi sırasında

güç kaybı yaşanırsa, ASRock Crashless BIOS güç geri geldiğinde

BIOS güncelleme işlemini otomatik olarak tamamlayacaktır. Lütfen,

BIOS dosyalarının USB diskinizin kök dizinine yerleştirilmesi gerektiğini

unutmayın. Bu özelliği yalnızca USB2.0 bağlantı noktaları desteklemektedir.

15. Bu anakart adımsız kontrole izin verse de aşırı hızlandırma uygulamanız

önerilmez. Önerilen CPU veri yolu frekansları dışındaki frekanslar sistemin

dengesiz olmasına veya CPU’nun zarar görmesine neden olabilir.

16. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi

devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını

kontrol edin ve güç kablosunu çıkarın, sonra geri takın. Isı geçişini artırmak

için, PC sistemini yüklediğinizde CPU ile ısı emici arasına ısı macunu

sürmeyi unutmayın.

17. Intel Rapid Storage Technology enterprise 3.0, ASRock XFast RAM ve

®

®

ASRock Game Blaster, Microsoft

Windows

XP / XP 64-bit ile uyumlu

değildir.

18. Enerji Kullanan Ürün anlamına gelen EuP, tamamlanmış sistemler için güç

tüketimini tanımlamak için Avrupa Birliği tarafından düzenlenen bir gerekli-

liktir. EuP’a göre, kapalı mod durumunda tamamlanmış sistemin toplam AC

gücü 1,00W altında olmalıdır. EuP standardını karşılamak için, EuP hazır

Türkçe

anakart ve EuP hazır güç kaynağı gerekir. Intel’in önerisine göre, EuP

hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği

%50’den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı

seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı

öneririz.

163

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

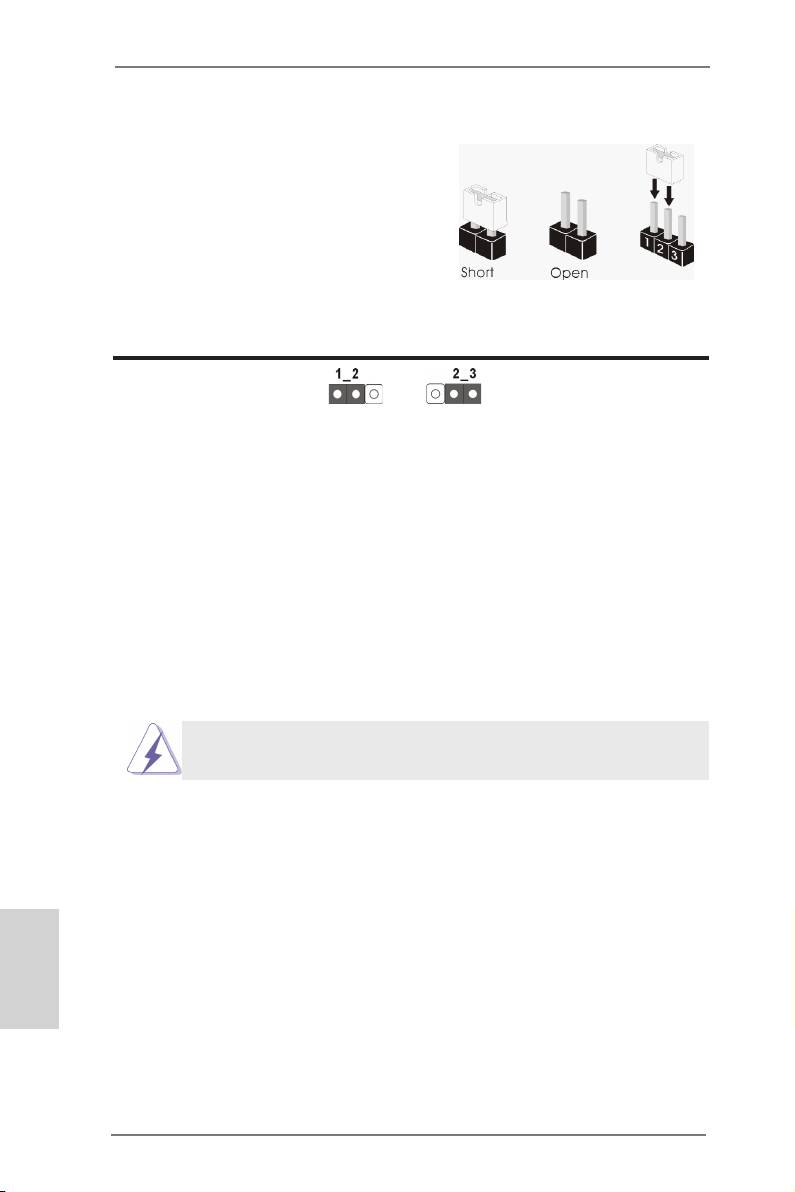

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

gösterilmektedir.

Jumper Ayar

CMOS’u temizleme

(CLRCMOS1, 3-pinli jumper)

(bkz. s.2 No. 33)

Clear CMOSDefault

Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

CMOS Devresini Temizle, CMOS Ayarı'nı Temizle ile aynı işleve

sahiptir.

Türkçe

164

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve konek-

törlerin üzerine jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve

konektörlerin üzerine jumper kapakları yerleştirmek anakartın kalıcı

olarak zarar görmesine neden olabilir!

Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2)

(SATA2_0_1: bkz. s.2, No. 22)

konektör, dahili depolama

(SATA2_2_3: bkz. s.2, No. 21)

cihazları için SATA veri

kablolarını destekler. Geçerli

SATA2 arayüzü 3,0 Gb/sn veri

aktarım hızına izin verir.

SATA2_0 SATA2_2

SATA2_1 SATA2_3

Seri ATA3 Konektörler Bu beş Seri ATA3 (SATA3)

(SATA3_0_1: bkz. s.2, No. 20)

konektör, dahili depolama

(SATA3_A0_A1: bkz. s.2, No. 19)

cihazları için SATA veri

(SATA3_A2: bkz. s.2, No. 15)

kablolarını destekler. Geçerli

SATA3 arayüzü 6,0 Gb/sn veri

aktarım hızına izin verir.

SATA3_0 SATA3_A0

SATA3_1 SATA3_A1 SATA3_A2

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA / SATA2 / SATA3 sabit

(İsteğe bağlı)

diskine veya anakarttaki

SATA2 / SATA3 konektörüne

bağlanabilir.

USB 2.0 Fişleri G/Ç panelindeki varsayılan

(9-pinli USB_4_5)

dört USB 2.0 portundan başka,

(bkz. s.2 No. 36)

bu anakartta üç USB 2.0 şi

bulunur. Her USB 2.0 şi iki

USB 2.0 portunu destekler.

(9-pinli USB_6_7)

(bkz. s.2 No. 35)

Türkçe

165

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

(9-pinli USB_8_9)

U SB_PWR

(bkz. s.2 No. 34)

P-9

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

USB 3.0 Fişleri I/O panelinde bulunan dört adet

(19-pinli USB3_4_5)

varsayılan USB 3.0 bağlantı

(bkz. s.2 No. 16)

noktasının yanı sıra, bu ana

kart üzerinde bir adet USB 3.0

bağlantısı bulunur. Bu USB 3.0

bağlantısı iki adet USB 3.0

bağlantı noktasını

destekleyebilir.

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

(5-pinli IR1)

aktarma ve alma kızılötesi

(bkz. s.2 No. 39)

modülünü destekler.

Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı

(4-pinli CIR1)

destekler.

(bkz. s.2 No. 37)

Ön Panel Ses Fişi Bu, panel ses kablosu için

GND

P RESENCE#

M IC_RET

(9-pinli HD_SES1)

uygun bağlantı sağlayan ve

OUT_RET

(bkz. s.2 No. 41)

ses cihazlarını kontrol

1

etmeyi sağlayan bir arayüzdür.

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel

kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen

sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki

talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi

Türkçe

takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground'u (GND) Ground'a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

166

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

E. Ön mikrofonu etkinleştirmek için

®

Windows

XP / XP 64-bit İS için:

"Karıştırıcı"yı seçin. "Kaydedici"yi seçin. Sonra "Ön Mikrofon"u tıklatın.

®

TM

TM

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit İS için:

Realtek Kontrol panelinde "Ön Mikrofon" Sekmesine gidin. "Kayıt Ses

Seviyesi"ni ayarlayın.

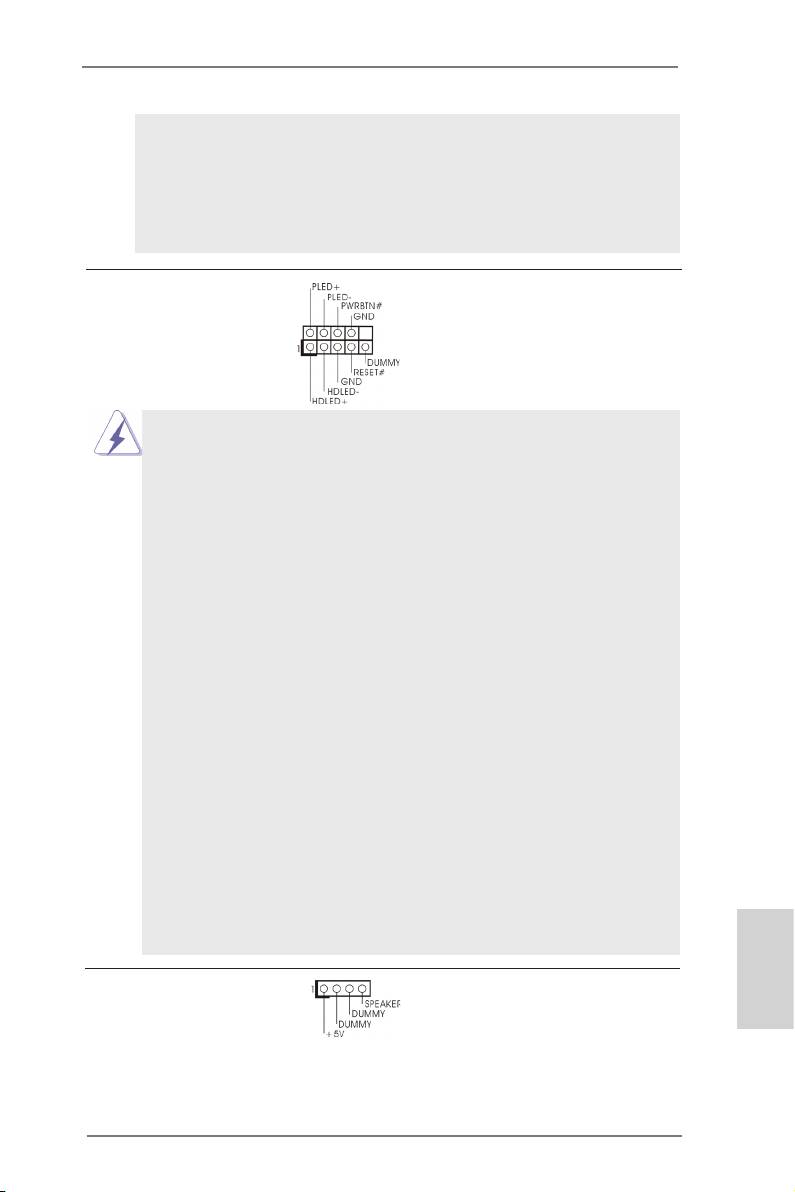

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

(9-pinli PANEL1)

işlevini barındırır.

(bkz. s.2 No. 29)

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken

LED söner.

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED’ini ön panele bağlayın. Sabit

disk veri okurken veya yazarken LED yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

Türkçe

(4-pinli SPEAKER1)

bağlayın.

(bkz. s.2 No. 28)

167

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

Güç LED’i Fişi Sistem gücü durumunu

(3-pinli PLED1)

belirtmek için lütfen kasa güç

(bkz. s.2 No. 30)

LED’ini bu şe bağlayın. Sistem

çalışırken LED açıktır. LED S1

durumunda yanıp sönmeye

devam eder. LED S3/S4

durumunda veya S5 durumun

da (güç kapalı) kapalıdır.

CPU Fan Konektörü Lütfen fan kablolarını CPU

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pinli CPU_FAN1)

fanına bu konektöre bağlayın

+ 12V

GND

(bkz. s.2 No. 9)

ve siyah kabloyu toprak pinine

bağlayın.

1 2 3 4

Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU

fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.

3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı

planlıyorsanız, lütfen Pin 1-3'e bağlayın.

Pin 1-3 Bağlı

Türkçe

3-Pinli Fanı Takma

(3-pinli CPU_FAN2)

(bkz. s.2 No. 8)

168

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

Kasa/güç/SB Fan Konektörü Lütfen kasa fan kablolarını

(4-pinli CHA_FAN1)

fanına bu konektöre bağlayın

GND

+12V

(bkz. s.2 No. 23)

ve siyah kabloyu toprak pinine

CHA_FAN_SPEED

FAN_SPEED_CONTROL

bağlayın. CHA_FAN1,

(3-pinli CHA_FAN2)

CHA_FAN2 ve CHA_FAN3

GND

+ 12V

(bkz. s.2 No. 29)

destekli Fan Denetimi.

CHA_FAN_SPEED

SB_FAN1 Sessiz Fanı

(3-pinli CHA_FAN3)

destekler.

(bkz. s.2 No. 32)

(3-pinli PWR_FAN1)

(bkz. s.2 No. 1)

(3-pinli SB_FAN1)

(bkz. s.2 No. 16)

GND

+ 12V

CPU_FAN_SPEED

12

24

ATX Güç Konektörü Lütfen bir ATX güç kaynağını

(24-pinli ATXPWR1)

bu konektöre bağlayın.

(bkz. s.2 No. 14)

1

13

Bu anakart 24-pinli ATX güç konektörü sağlasa da

12

24

geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da

çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,

lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.

20-Pinli ATX Güç Kaynağını Takma

1

13

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç

8 5

(8-pinli ATX12V1)

kaynağını bu konektöre

4 1

(bkz. s.2 No. 6 ve 6)

bağlayın.

Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir

4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç

kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte

takın.

8 5

4-Pinli ATX 12V Güç Kaynağını Takma

4 1

SLI/XFIRE Güç Konektörü Lütfen bir SLI/XFIRE güç

(4-pinli SLI/XFIRE_PWR1)

kaynağını bu konektöre

SLI/XFIRE_POWER1

(bkz. s.2 No. 49)

bağlayın.

IEEE 1394 Fişi Bu anakartta G/Ç panelindeki

RXTPAM_0

GND

(9-pinli FRONT_1394)

bir varsayılan IEEE 1394 portu

R XTPBM_0

+ 12V

GND

(bkz. s.2 No. 38)

nun yanı sıra, bir IEEE 1394 ş

1

(FRONT_1394) de bulunur. Bu

+ 12V

R XTPBP_0

IEEE 1394 şi bir IEEE 1394

GND

RXTPAP_0

portunu destekler.

Seri port Fişi Bu COM1 şi bir seri port

(9-pinli COM1)

modülünü destekler.

Türkçe

(bkz. s.2 No. 40)

169

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
