ASRock X79 Extreme6__GB: 1. Einführung

1. Einführung: ASRock X79 Extreme6__GB

1. Einführung

Wir danken Ihnen für den Kauf des ASRock X79 Extreme6/GB / X79 Extreme6

Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen

Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leis-

tung und robustes Design, gemäß der Verpichtung von ASRock zu Qualität und

Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die

schrittweise Installation ein. Details über das Motherboard nden Sie in der Bedien-

ungsanleitung auf der Support-CD.

Da sich Motherboard-Spezikationen und BIOS-Software verändern

können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert

werden. Für den Fall, dass sich Änderungen an diesem Handbuch

ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere

Ankündigung, verfügbar sein. Die neuesten Grakkarten und unterstützten

CPUs sind auch auf der ASRock-Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezische

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere

Webseite:

www.asrock.com/support/index.asp

1.1 Kartoninhalt

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

(ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll)

ASRock X79 Extreme6/GB / X79 Extreme6 Schnellinstallationsanleitung

ASRock X79 Extreme6/GB / X79 Extreme6 Support-CD

Sechs Serial ATA (SATA) -Datenkabel (optional)

Fünf Serial ATA (SATA) -Festplattenstromkabel (optional)

Ein I/O Shield

Ein USB 3.0-Frontblende

Vier Festplatte Schrauben

Sechs Gehäuses Schrauben

Ein USB 3.0-Blech an der Rückwand

Ein ASRock SLI_Bridge_2S-Karte

Deutsch

Ein ASRock 3-Wege-SLI-2S1S-Brücke-Karte

Ein ASRock Game Blaster (X79 Extreme6/GB)

ASRock erinnert...

®

TM

TM

Zur besseren Leistung unter Windows

7 / 7, 64 Bit / Vista

/ Vista

64 Bit empfehlen wir, die Speicherkonguration im BIOS auf den AHCI-

Modus einzustellen. Hinweise zu den BIOS-Einstellungen nden Sie in

der Bedienungsanleitung auf der mitgelieferten CD.

66

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

1.2 Spezifikationen

Plattform - ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll

- Hochwertiges Gold-Kondensatordesign (100 % hochwertige

japanische Fertigung leitfähiger Polymerkondensatoren)

®

TM

CPU - Unterstützt Prozessoren der Intel

Core

i7-Familie für LGA

2011-Sockel

- Digi Power-Design

- 12 + 2-Stromphasendesign

®

- Unterstützt Intel

Turbo Boost 2.0-Technologie

- Unterstützt Hyper-Threading-Technologie

(siehe VORSICHT 1)

- Unterstützt Untied-Übertaktungstechnologie

®

Chipsatz - Intel

X79

Speicher - Vierkanal-DDR3-Speichertechnologie

(siehe VORSICHT 2)

- 8 x Steckplätze für DDR3 (siehe VORSICHT 3)

- Unterstützt DDR3 2400+(OC)/2133(OC)/1866(OC)/1600/

1333/1066 non-ECC, ungepufferter Speicher

- Unterstützt in DDR3 ECC (ungepufferten Speicher) mit

®

®

Prozessoren der Intel

Workstation 1S Xeon

E5

16xx/26xx/46xx-Serie in Sockel LGA 2011

- Max. Kapazität des Systemspeichers: 64GB

(siehe VORSICHT 4)

®

- Unterstützt Intel

Extreme Memory Prole (XMP)1.3/1.2

Erweiterungs- - 3 x PCI-Express-3.0-x16-Steckplätze (PCIE1: x16-Modus;

steckplätze PCIE3: x16-Modus; PCIE4: x8-Modus)(siehe VORSICHT 5)

- 1 x PCI-Express-2.0-x1-Steckplätze

- 2 x PCI -Steckplätze

TM

TM

TM

- Unterstützt AMD

Quad CrossFireX

, 3-Way CrossFireX

TM

und CrossFireX

®

TM

TM

TM

- NVIDIA

Quad SLI

, 3-Way SLI

und SLI

Audio ASRock Game Blaster Audio

(X79 Extreme6/GB) - Durch mitgelieferten ASRock Game Blaster unterstützt

- Creative Sound Core3D, Quad-Core-Klang- und

Sprachprozessor

- Unterstützt CrystalVoice

Deutsch

- Unterstützt EAX1.0 bis EAX5.0

Onboard Audio

- 7.1

CH HD Audio mit dem Inhalt Schutz

(Realtek ALC898 Audio Codec)

67

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

- Premium Blu-ray-Audio-Unterstützung

Audio - 7.1

CH HD Audio mit dem Inhalt Schutz

(X79 Extreme6) (Realtek ALC898 Audio Codec)

- Premium Blu-ray-Audio-Unterstützung

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Unterstützt Wake-On-LAN

- Unterstützt energieefzientes Ethernet 802.3az

- Unterstützt Dual-LAN mit Teaming-Funktion mit

mitgeliefertem ASRock Game Blaster (X79 Extreme6/GB)

- Unterstützt PXE

E/A-Anschlüsse I/O Panel

an der - 1 x PS/2-Mausanschluss

Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x Koaxial-SPDIF-Ausgang

- 1 x optischer SPDIF-Ausgang

- 4 x Standard-USB 2.0-Anschlüsse

- 1 x eSATA3-Anschluss

- 4 x Standard-USB 3.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

LED)

- 1 x IEEE 1394 Port

- 1 x CMOS löschen-Schalter

- HD Audiobuchse: Lautsprecher seitlich / Lautsprecher

hinten / Mitte/Bass / Audioeingang/ Lautsprecher vorne /

Mikrofon (siehe VORSICHT 6)

®

SATA3 - 2 x SATA 3-Anschlüsse (6,0 Gb/s) durch Intel

X79;

unterstützt RAID- (RAID 0, RAID 1, RAID 5, RAID 10 und

Intel Rapid Storage 3.0), NCQ-, AHCI-und „Hot Plug“-

Funktionen

- 3 x SATA 3-Anschlüsse (6,0 Gb/s) durch ASMedia

ASM1061; unterstützt NCQ-, AHCI-und „Hot Plug“-

Funktionen

®

USB3.0 - 4 x USB 3.0-Ports an der Rückseite durch TI

, unterstützt

Deutsch

USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

- 1 x USB 3.0-Header (unterstützt zwei USB 3.0-Ports) an der

Vorderseite durch ASMedia ASM1042, unterstützt

USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

Anschlüsse - 4 x SATA2 3,0 GB/s-Anschlüsse, unterstützen RAID- (RAID

0, RAID 1, RAID 5, RAID 10 und Intel Rapid Storage 3.0),

68

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

NCQ-, AHCI-und „Hot Plug“ (Hot-Plugging)-Funktionen

- 5 x SATA3 6,0 GB/s-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrared-Modul-Header

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- 1 x IEEE 1394-Anschluss

- 1 x Betriebs-LED-Header

- CPU/Gehäuse/Strom/SB lüfter-Anschluss

- 24-pin ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- SLI/XFIRE-Netz-Header

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher

USB 2.0-Anschlüsse)

- 1 x USB 3.0-Anschlüsse (Unterstützung 2 zusätzlicher

USB 3.0-Anschlüsse)

- 1 x Dr. Debug (Debug-LED mit 7 Segmenten)

Schnellschalter - 1 x CMOS löschen-Schalter mit LED

- 1 x Netzschalter mit LED

- 1 x Rücksetzschalter (Reset) mit LED

BIOS - 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Modus

- SMBIOS 2.3.1

- CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V

Stromspannung Multianpassung

CD d’assistance - Treiber, Dienstprogramme, Antivirussoftware (Probeversion),

CyberLink MediaEspresso 6.5-Testversion

Einzigartige - ASRock Extreme Tuning Utility (AXTU) (siehe VORSICHT 7)

Eigenschaft - ASRock Sofortstart

- ASRock Instant Flash (siehe VORSICHT 8)

- ASRock APP Charger (siehe VORSICHT 9)

- ASRock XFast USB (siehe VORSICHT 10)

- ASRock XFast LAN (siehe VORSICHT 11)

- ASRock XFast RAM (siehe VORSICHT 12)

- ASRock X-FAN (siehe VORSICHT 13)

Deutsch

- ASRock Crashless BIOS (siehe VORSICHT 14)

- Hybrid Booster:

69

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

- Schrittloser CPU-Frequenz-Kontrolle

(siehe VORSICHT 15)

- ASRock U-COP (siehe VORSICHT 16)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- Gute Nacht-LED

Hardware Monitor - Überwachung der CPU-Temperatur

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Strom/SBlüfter

- Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au

tomatische Anpassung der Gehäuselüftergeschwindigkeit

durch CPU-Temperatur)

- Mehrstuge Geschwindigkeitssteuerung für CPU/Gehäuse/

SB lüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

®

®

TM

Betriebssysteme - Unterstützt Microsoft

Windows

7 / 7 64-Bit / Vista

/

TM

Vista

64-Bit / XP / XP 64-Bit (siehe VORSICHT 17)

Zertizierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP)

Stromversorgung gemäß Ökodesign-Richtlinie (ErP/EuP)

erforderlich) (siehe VORSICHT 18)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS,

Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-

Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann

sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten

und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und

auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die

aufgrund von Overclocking verursacht wurden.

VORSICHT!

1. Die Einstellung der “Hyper-Threading Technology”, nden Sie auf Seite

Deutsch

82 des auf der Support-CD enthaltenen Benutzerhandbuches beschrie-

ben.

2. Dieses Motherboard unterstützt vierkanal-DDR3-Speichertechnologie.

Vor Implementierung der vierkanal-DDR3-Speichertechnologie müssen

Sie die Installationsanleitung für die Speichermodule auf Seite 19 zwecks

richtiger Installation gelesen haben.

70

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

®

3. Aufgrund von Intel

CPU-Spezikationen installieren Sie die Speicher-

module bitte in DDR3_A1, DDR3_B1, DDR3_C1 und DDR3_D1 (erste

Priorität). Wenn die obigen vier DDR3 DIMM-Steckplätze vollständig

bestückt sind, Sie jedoch mehr als vier Speichermodule nutzen möchten,

installieren Sie die restlichen Speichermodule von links nach rechts (von

DDR3_A2, DDR3_B2, DDR3_D2 bis DDR3_C2.)

4. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

®

größe weniger als 4 GB betragen, da unter Windows

7 / Vista™ / XP

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

®

Windows

OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie

®

können ASRock XFast RAM zur Nutzung des Speichers, den Windows

nicht verwenden kann, einsetzen.

®

5. Aktuell unterstzt der Intel

Sandy Bridge-E-Sockel-2011-Prozessor

PCIE 3.0 nicht; dieses Motherboard basiert jedoch bereits auf PCIE

3.0-Hardware. Die Aktivierung von PCIE 3.0 ist von der Intel-CPU ab-

hängig. Bitte suchen Sie auf der Intel-Webseite nach Informationen zu

künftigen CPU-Aktualisierungen und -Veröffentlichungen.

6. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-

Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-,

4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung

anhand der Tabelle auf Seite 3 her.

7. ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-

Werkzeug zur Feineinstellung verschiedener Systemfunktionen an

einer benutzerfreundlichen Schnittstelle; diese beinhaltet Hardware-

Überwachung, Lüftersteuerung, Übertaktung, OC DNA und IES. Über die

Hardware-Überwachung können Sie die Hauptsystemdaten einsehen.

Die Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit

und Temperatur an. Bei der Übertaktung können Sie die CPU-Frequenz

zur Erzielung optimaler Systemleistung übertakten. OC DNA ermöglicht

Ihnen die Speicherung Ihrer OC-Einstellungen als Prol, welches Sie

mit Freunden teilen können. Ihre Freunde können das OC-Prol dann

in ihrem System laden und so die gleichen OC-Einstellungen erzielen.

Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei

Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen zur Steigerung

der Efzienz reduzieren – ohne die Rechenleistung zu beeinträchtigen.

Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU)

nden Sie auf unserer Webseite.

ASRock-Webseite: http://www.asrock.com

8. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

®

systeme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem

Deutsch

Programm bekommen Sie durch Drücken der <F6>-Taste während des

POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-

Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug

einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-

Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon

71

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung

einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Pro-

gramms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk

oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

9. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Auadung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer-

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP

Charger ermöglicht Ihnen die schnelle Auadung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des

APP Charger-Treibers können Sie im Handumdrehen das großartigste

Ladeerlebnis überhaupt genießen. ASRock-Webseite: http://www.asrock.

com/Feature/AppCharger/index.asp

10. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des

Gerätes variieren.

11. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen

neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel-

lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei

Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie nnen

Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

12. ASRock XFast RAM ist eine neue Funktion, die beim ASRock Extreme

Tuning Utility (AXTU) integriert ist. Sie ermöglicht die vollständige Nut-

®

zung des Speicherplatzes, der unter Windows

-Betriebssystemen mit

32-Bit-CPU nicht verwendet werden kann. ASRock XFast RAM verkürzt

die Ladezeit zuvor besuchter Webseiten, was das Surfen im Internet

mehr denn je beschleunigt. Auch die Arbeit mit Adobe Photoshop erfolgt

fünfmal schneller. Ein weiterer Vorteil von ASRock XFast RAM liegt in der

Reduzierung der Häugkeit des Zugriffs auf SSDs bzw. HDDs zur Verlän-

gerung deren Lebenszeit.

Deutsch

13. ASRock X-FAN wird nur dann automatisch aktiviert, wenn das System

bei hoher Last oder Übertaktung eine bestimmte Temperatur erreicht.

Normalerweise bleibt ASRock X-FAN deaktiviert, damit Benutzer eine

möglichst geräuscharme Computererfahrung genießen können. Ziel-

temperatur und Lüftergeschwindigkeitseinstellungen können im UEFI-

Einrichtungsprogramm konguriert werden.

72

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

14. ASRock Crashless BIOS ermöglicht Benutzern die Aktualisierung ihres

BIOS, ohne dass diese Fehler fürchten müssen. Falls während der BIOS-

Aktualisierung ein Stromausfall auftritt, setzt ASRock Crashless BIOS

die BIOS-Aktualisierung automatisch fort, sobald die Stromversorgung

wiederhergestellt ist. Bitte beachten Sie, dass alle BIOS-Dateien zuerst

im Stammverzeichnis Ihres USB-Datenträgers platziert werden müssen.

Diese Funktion wird nur von USB 2.0-Ports unterstützt.

15. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Over-

clocking nicht empfohlen. Frequenzen, die über den für den jeweiligen

Prozessor vorgesehenen liegen, können das System instabil werden

lassen oder die CPU beschädigen.

16. Wird eine Überhitzung der CPU registriert, führt das System einen au-

tomatischen Shutdown durch. Bevor Sie das System neu starten,

prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und

stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die

Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleit-

paste zwischen CPU und Kühlkörper zu sprühen.

17. Intel Rapid Storage Technology enterprise 3.0, ASRock XFast RAM und

®

®

ASRock Game Blaster wird von Microsoft

Windows

XP / XP 64 Bit nicht

unterstützt.

18. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener-

gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß

dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch

von vollständigen Systemen unter 1,00 Watt liegen,

wenn sie ausgeschaltet sind. Um dem EuP-Standard zu entsprechen,

sind ein EuP-fähiges Motherboard und eine EuP-fähige Stromversorgung

erforderlich. Gemäß einer Empfehlung von Intel muss eine EuP-fähige

Stromversorgung dem Standard entsprechen, was bedeutet, dass bei

einem Stromverbrauch von 100 mA die 5-Volt-Standby-Energieefzienz

höher als 50% sein sollte. Für die Wahl einer EuP-fähigen Stromversorgung

empfehlen wir Ihnen, weitere Details beim Hersteller der Stromversorgung

abzufragen.

Deutsch

73

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 Ge-

brückt” sind, bzw. es bendet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.2, No. 33)

Default-

CMOS

Einstellung

löschen

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-schung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerdeniertes Prol, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS

löschen-Jumper.

Deutsch

74

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

1.4 Onboard Headers and Connectors

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschsse setzen, wird das Motherboard

unreparierbar beschädigt!

Seriell-ATA2-Anschlüsse Diese vier Serial ATA2-

(SATA2_0_1: siehe S.2 - No. 22)

(SATA2-)Verbínder

(SATA2_2_3: siehe S.2 - No. 21)

unterstützten SATA-Datenkabel

für interne

Massenspeichergeräte. Die

aktuelle SATA2-Schnittstelle

SATA2_0 SATA2_2

SATA2_1 SATA2_3

ermöglicht eine

Datenübertragungsrate bis

3,0 Gb/s.

Seriell-ATA3-Anschlüsse Diese fünf Serial ATA3-

(SATA3_0_1: siehe S.2 - No. 20)

(SATA3-)Verbínder

(SATA3_A0_A1: siehe S.2 - No. 19)

unterstützten SATA-Datenkabel

(SATA3_A2: siehe S.2 - No. 15)

für interne

Massenspeichergeräte. Die

aktuelle SATA3- Schnittstelle

ermöglicht eine

Datenübertragungsrate bis

6,0 Gb/s.

SATA3_0 SATA3_A0

SATA3_1 SATA3_A1 SATA3_A2

Serial ATA- (SATA-) SJedes Ende des SATA

Datenkabel Datenkabels kann an die SATA

(Option)

/ SATA2 / SATA3 Festplatte

oder das SATA2 / SATA3

Verbindungsstück auf

dieser Hauptplatine

angeschlossen werden.

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB_4_5)

üblichen USB 2.0-Ports an den

(siehe S.2 - No. 36)

I/O-Anschlüssen benden sich

Deutsch

drei USB 2.0-

Anschlussleisten am

Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

USB 2.0-Ports unterstützt.

75

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

(9-pol. USB_6_7)

(siehe S.2 - No. 35)

U SB_PWR

(9-pol. USB_8_9)

P-9

P +9

(siehe S.2 - No. 34)

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

USB 3.0-Header Neben vier Standard-USB

(19-pol. USB3_4_5)

3.0-Ports am E/A-Panel

(siehe S.2 - No. 16)

bendet sich ein USB 3.0-

Header an diesem

Motherboard. Dieser USB 3.0-

Header kann zwei USB 3.0-

Ports unterstützen.

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.2 - No. 39)

und Empfangs-Infrarotmodul.

Consumer Infrared-Modul-Header Dieser Header kann zum

(4-pin CIR1)

Anschließen Remote-

(siehe S.2 - No. 37)

Empfänger.

Anschluss für Audio auf Dieses Interface zu einem

GND

P RESENCE#

M IC_RET

der Gehäusevorderseite Audio-Panel auf der Vorder

OUT_RET

(9-Pin HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.2 - No. 41)

1

ermöglicht Ihnen eine bequeme

O UT2_L

Anschlussmöglichkeit und

J _SENSE

O UT2_R

Deutsch

M IC2_R

Kontrolle über Audio-Geräte.

M IC2_L

1. High Denition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

Beachten Sie bei der Installation im System die Anweisungen in unserem

Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

76

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

E. So aktivieren Sie das Mikrofon an der Vorderseite.

®

Bei den Betriebssystemen Windows

XP / XP 64 Bit:

Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann

auf „FrontMic“ (Vorderes Mikrofon).

®

TM

TM

Bei den Betriebssystemen Windows

7 / 7 64 Bit / Vista

/ Vista

64 Bit:

Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke)

an.

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 - No. 29)

Systemvorderseite.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kongurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 bendet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 bendet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

Deutsch

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

77

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

Betriebs-LED-Header Bitte schließen Sie die

(3-pin PLED1)

Betriebs-LED des Gehäuses

(siehe S.2 - No. 30)

zur Anzeige des

Systembetriebsstatus an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1-Zustand. Im S3-/S4- oder

S5-Zustand (ausgeschaltet)

leuchtet die LED nicht.

Deutsch

CPU-Lüfteranschluss Verbinden Sie das CPU -

FAN_S PEED_CONTROL

(4-pin CPU_FAN1)

CPU_FAN_SPEED

Lüfterkabel mit diesem

+ 12V

(siehe S.2 - No. 9)

GND

Anschluss und passen Sie den

schwarzen Draht dem

1 2 3 4

Erdungsstift an.

78

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

GND

+12V

SB_FAN_SPEED

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

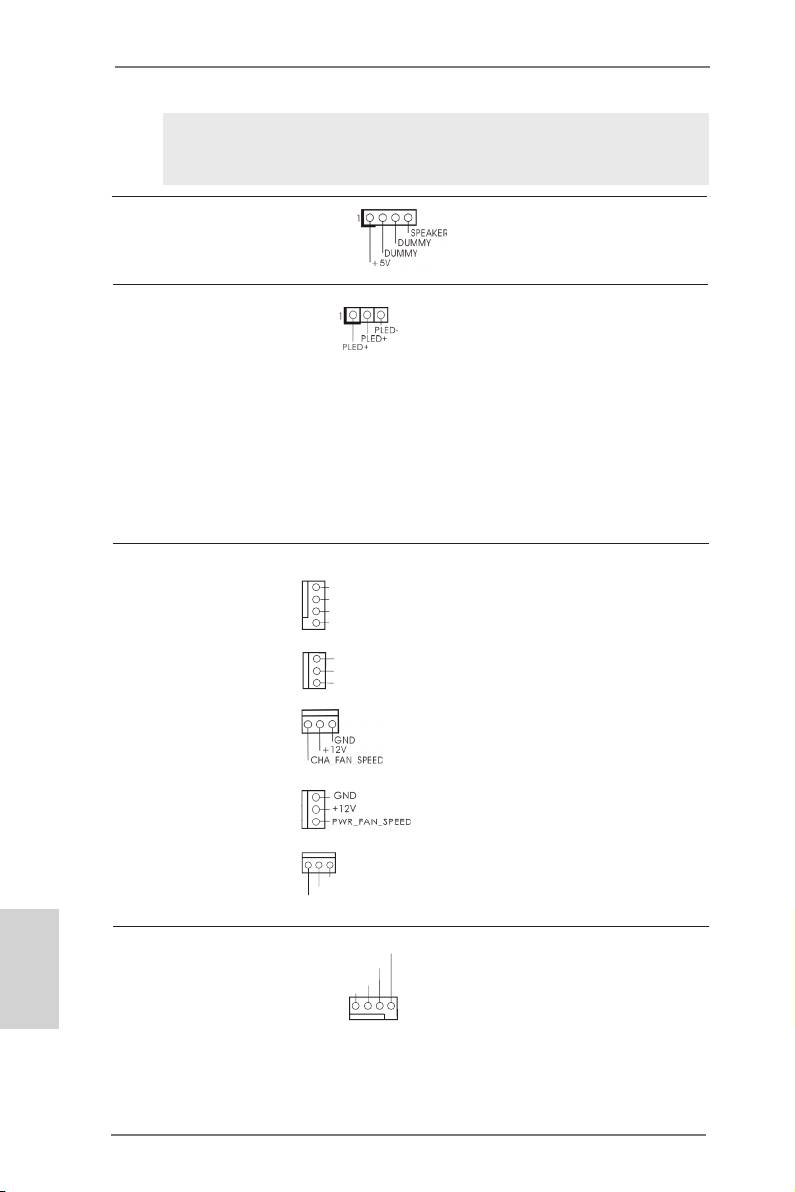

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1)

Gehäuselautsprecher an

(siehe S.2 - No. 28)

diesen Header an.

Gehäuse, Strom und SB lüfteranschlüsse Verbinden Sie die Lüfterkabel

(4-pin CHA_FAN1)

mit den Lüfteranschlüssen,

GND

+12V

(siehe S.2, No. 23)

wobei der schwarze Draht an

CHA_FAN_SPEED

FAN_SPEED_CONTROL

den Schutzleiterstift

(3-pin CHA_FAN2)

GND

angeschlossenwird. CHA_

+ 12V

(siehe S.2 - No. 24)

CHA_FAN_SPEED

FAN1/2/3-Lüftergeschwindigkeit

kann über UEFI oder AXTU

(3-pin CHA_FAN3)

gesteuert werden. CHA_FAN1-,

(siehe S.2 - No. 32)

CHA_FAN2- und CHA_FAN3-

unterstützen Lüftersteuerung.

(3-pin PWR_FAN1)

SB_FAN1 unterstützt

(siehe S.2 - No. 1)

geräuscharmen Lüfter.

(3-pin SB_FAN1)

(siehe S.2 - No. 18)

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

(3-pin CPU_FAN2)

GND

+ 12V

(sieche S.2 - No. 8)

CPU_FAN_SPEED

ATX-Netz-Header Verbinden Sie die ATX-

12

24

(24-pin ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 14)

Header.

1

13

Obwohl dieses Motherboard einen 24-pol. ATX-

12

24

Stromanschluss bietet, kann es auch mit einem

modizierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

1

13

ATX 12V Anschluss Bitte schließen Sie an diesen

8 5

(8-pin ATX12V1)

Anschluss die ATX 12V

4 1

(siehe S.2 - No. 6)

Stromversorgung an.

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung

stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V

Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu

verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem

Pin 1 und Pin 5 ein.

8 5

Installation der 4-Pin ATX 12V Energieversorgung

4 1

Deutsch

79

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

SLI/XFIRE-Stromanschluss Sie müssen diesen Anschluss

(4-pin SLI/XFIRE_PWR1)

nicht zwingend verwenden.

(siehe S.2 - No. 49)

SLI/XFIRE_POWER1

Wenn allerdings zwei

Grakkarten gleichzeitig am

Motherboard angeschlossen

sind, verbinden Sie diesen

Anschluss bitte mit einem

Festplatten-Stromversorgungs-

stecker.

IEEE-1394 Header Außer einem vorgegebenem

RXTPAM_0

GND

(9-pin FRONT_1394)

IEEE-1394 Port auf dem Ein-/

R XTPBM_0

+ 12V

GND

(siehe S.2 - No. 38)

Ausgabe Paneel, gibt es einen

1

IEEE-1394 Header

+ 12V

R XTPBP_0

(FRONT_1394) auf dieser

GND

RXTPAP_0

Hauptplatine. Dieser IEEE-1394

Header kann einen IEEE-1394

Port unterstützen.

COM-Anschluss-Header Dieser COM-Anschluss-

(9-pin COM1)

Header wird verwendet, um

(siehe S.2 - No. 40)

ein COM-Anschlussmodul zu

unterstützen.

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

(2-pin HDMI_SPDIF1)

stellt einen SPDIF-

1

(siehe S.2 - No. 42)

GND

Audioausgang für eine HDMI-

SPDIFOUT

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

Deutsch

HDMI-VGA-Karte mit diesem

Anschluss.

80

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

Installationsanleitung der USB 3.0-Frontblende

Schritt 1

Halten Sie die mitgelieferte USB 3.0-

Schritt 2

Montieren Sie die 2,5 Zoll-HDD/SSD

Frontblende, vier Festplattenschrauben

mit vier Festplattenschrauben an der

und sechs Gehäuseschrauben bereit.

USB 3.0-Frontblende.

Schritt 3

Installieren Sie die USB 3.0-Frontblende im

Schritt 4

Montieren Sie die USB 3.0-Frontblende

2,5 Zoll-Festplatteneinschub des Gehäuses.

mit sechs Gehäuseschrauben am

Festplatteneinschub.

Schritt 5

Schließen Sie das Kabel der

Schritt 6

Die USB 3.0-Frontblende ist nun

USB 3.0-Frontblende am USB 3.0-Header

einsatzbereit.

(USB3_4_5) am Motherboard an.

Deutsch

81

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard

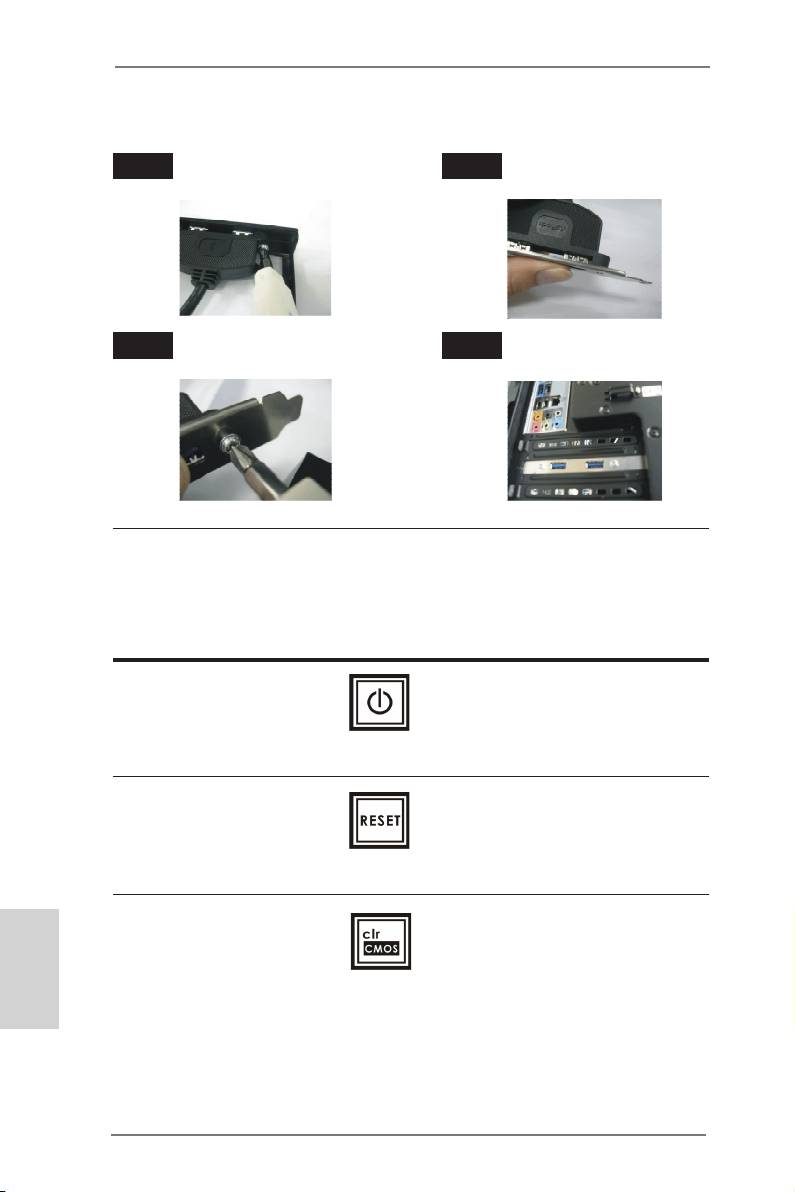

Installationsanleitung zum USB 3.0-Blech an der Rückwand

Schritt 1

Lösen Sie die beiden Schrauben am

Schritt 2

Schließen Sie das USB 3.0-Kabel an

USB 3.0-Panel.

das USB 3.0-Blech an.

Schritt 3

Fixieren Sie das USB 3.0-Blech mit

Schritt 4

Setzen Sie das USB 3.0-Blech an

Schrauben an der Rückwand.

der Rückwand des Gehäuses ein.

1.5 Schnellschalter

Dieses Motherboard besitzt drei Schnellschalter: Netzschalter, Rücksetzschalter

(Reset) und CMOS löschen-Schalter, mit denen Benutzer das System schnell ein-/

ausschalten oder zurücksetzen oder die CMOS-Werte löschen können.

Netzschalter Der Netzschalter ist ein

(PWRBTN)

Schnellschalter, mit dem

(siehe S.2 - No. 27)

Benutzer das System schnell

ein-/ausschalten können.

Rücksetzschalter (Reset) Der Rücksetzschalter (Reset)

(RSTBTN)

ist ein Schnellschalter, mit dem

(siehe S.2 - No. 26)

Benutzer das System schnell

zurücksetzen können.

CMOS löschen-Schalter Der CMOS löschen-Schalter ist

Deutsch

(CLRCBTN)

ein Schnellschalter, mit dem

(siehe S.3 - No. 17)

Benutzer die CMOS-Werte

schnell löschen können.

82

ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
