ASRock P67 Pro3 SE: 2. Установка

142

ASRock  P67 Pro3 SE  Motherboard

Contact Array

Socket Body

Load Lever

Load Plate

2.  Установка

Меры

предосторожности

Перед

установкой

материнской

платы

и

ее

компонентов

или

изменением

любых

настроек

платы

необходимо

принять

следующие

меры

предосторожности

.

1.

Прежде

чем

прикасаться

к

любому

компоненту

,

отключите

шнур

питания

из

розетки

.

Нарушение

этого

требования

может

вызвать

серьезные

повреждения

материнской

платы

,

периферийных

устройств

и

/

или

компонентов

.

2.

Чтобы

избежать

повреждения

компонентов

платы

статическим

электричеством

,

НИКОГДА

не

кладите

материнскую

плату

непосредственно

на

ковер

или

аналогичные

предметы

.

Кроме

того

,

перед

работой

с

компонентами

не

забывайте

надеть

заземленный

браслет

или

взяться

рукой

за

надежно

заземленный

предмет

.

3.

Держите

компоненты

за

края

и

не

прикасайтесь

к

интегральным

микросхемам

.

4.

Если

вы

вынули

какой

-

то

компонент

из

системы

,

всегда

помещайте

его

на

заземленный

антистатический

коврик

или

в

пакет

,

в

котором

он

поставлялся

.

5.

Устанавливая

винты

в

эти

отверстия

для

закрепления

материнской

платы

в

корпусе

компьютера

,

не

затягивайте

их

слишком

сильно

!

Это

может

привести

к

повреждению

материнской

платы

.

Общий

вид

 1155-

контактного

гнезда

Прижимная

пластина

Матрица

контактов

Корпус

гнезда

Перед

установкой

 1155-

контактного

процессора

в

гнездо

убедитесь

,

что

его

поверхность

не

загрязнена

,

а

контакты

гнезда

не

погнуты

.

Если

такая

ситуация

имеет

место

,

не

вставляйте

процессор

в

гнездо

силой

 –

это

приведет

к

его

серьезному

повреждению

.

2.1

Установка

процессора

Для

установки

процессора

 Intel

в

 1155-

контактном

корпусе

выполните

следующие

действия

.

Шаг

 1.

Откройте

гнездо

:

Шаг

 1-1.

Освободите

рычаг

,

нажав

на

петлю

в

направлении

вниз

и

наружу

так

,

чтобы

он

вышел

из

-

под

фиксирующего

выступа

.

Ру

сский

143

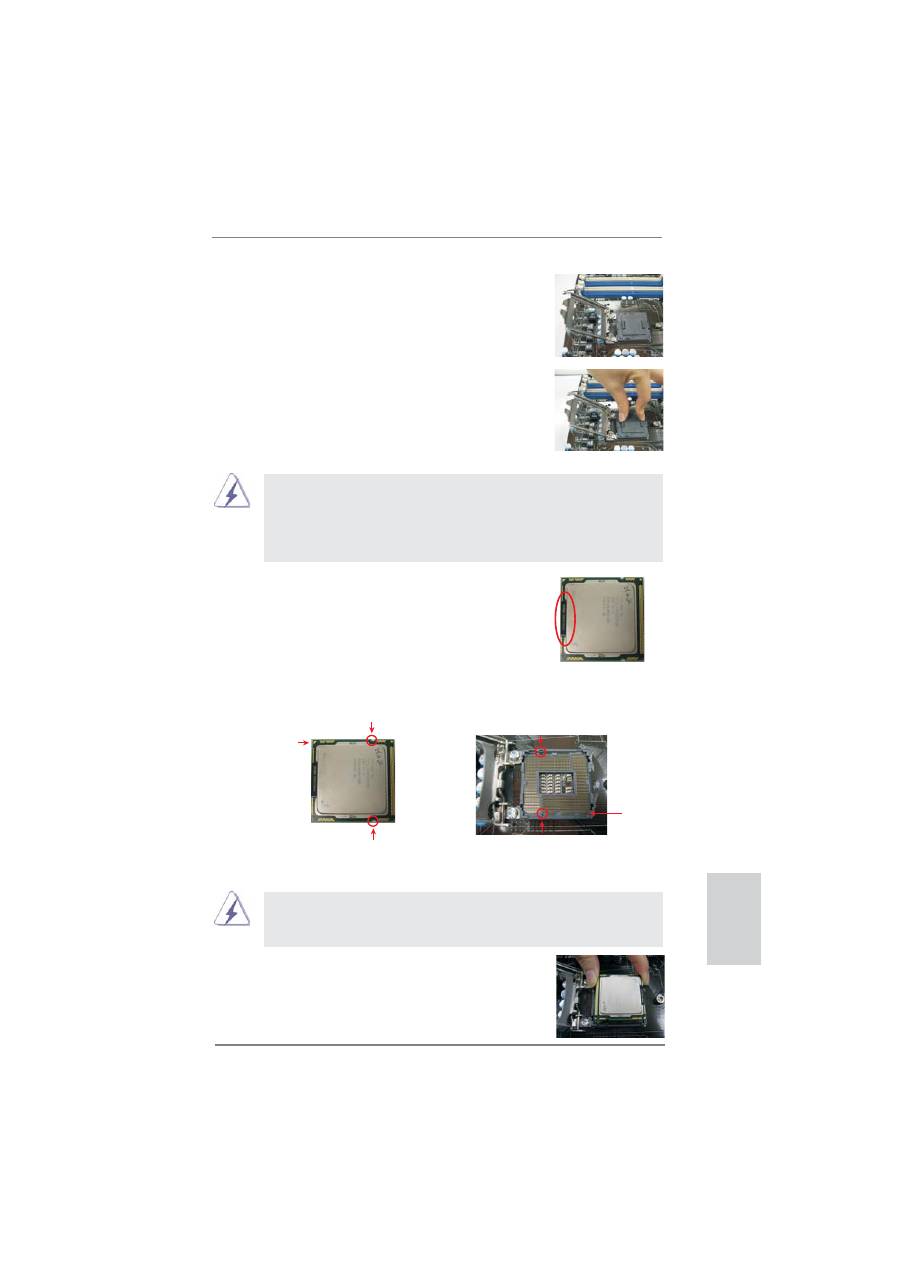

ASRock  P67 Pro3 SE  Motherboard

Ру

сский

1155-

контактный

процессор

Шаг

 1-2.

Поверните

прижимной

рычаг

в

полностью

открытое

положение

 (

под

углом

около

 135

градусов

).

Шаг

 1-3.

Поверните

прижимную

пластину

в

полностью

открытое

положение

 (

под

углом

около

 100

градусов

).

Шаг

 2.

Снимите

защитную

крышку

 PnP (Pick and Place

 Cap).

1.

Рекомендуется

брать

крышку

 PnP

за

выступ

,

чтобы





избежать

толчков

.

2.

Если

вам

потребуется

вернуть

материнскую

плату

для





сервисного

обслуживания

,

эту

крышку

необходимо







установить

на

место

.

Шаг

 3.

Вставьте

процессор

в

 1155-

контактном

корпусе

:

Шаг

 3-1.

Держите

процессор

за

края

,

отмеченные

черными

линиями

.

Шаг

 3-2.

Поверните

корпус

интегрированным

радиатором

вверх

.

Найдите

контакт

 1

и

два

ключевых

выреза

для

ориентации

.

Для

правильной

установки

убедитесь

,

что

два

ключевых

выреза

для

ориентации

на

процессоре

совмещены

с

двумя

ключами

выравнивания

на

гнезде

.

Черная

линия

1155-

контактное

гнездо

контакт

 1

Ключ

выравнивания

Ключ

выравнивания

Ключевой

вырез

для

ориентации

Ключевой

вырез

для

ориентации

Шаг

 3-3.

Осторожно

поместите

процессор

в

гнездо

,

перемещая

его

строго

вертикально

.

Шаг

 3-4.

Убедитесь

,

что

процессор

находится

в

гнезде

и

соответствует

положению

ключей

ориентации

.

контакт

 1

144

ASRock  P67 Pro3 SE  Motherboard

Шаг

 4.

Закройте

гнездо

:

Шаг

 4-1.

Поверните

прижимную

пластину

так

,

чтобы

она

легла

на

интегрированный

радиатор

.

Шаг

 4-2.

Слегка

надавливая

на

прижимную

пластину

,

закройте

прижимной

рычаг

.

Шаг

 4-3.

Закрепите

прижимной

рычаг

так

,

чтобы

он

вошел

под

фиксирующий

выступ

прижимной

пластины

.

2.2

Установка

вентилятора

и

радиатора

процессора

Для

правильной

установки

соблюдайте

инструкции

,

приведенные

в

описании

к

вашему

вентилятору

и

радиатору

процессора

.

Следующий

пример

иллюстрирует

установку

радиатора

для

 1155-

контактного

процессора

.

Шаг

 1.

Нанесите

теплопроводящий

материал

на

центр

интегрированного

радиатора

на

поверхности

гнезда

.

Шаг

 2.

Поместите

радиатор

на

гнездо

.

Убедитесь

,

что

кабели

вентилятора

развернуты

в

сторону

,

ближайшую

к

разъему

вентилятора

процессора

на

материнской

плате

 (CPU_FAN1,

см

.

стр

. 2,

пункт

 1).

Шаг

 3.

Совместите

защелки

со

сквозными

отверстиями

на

материнской

плате

.

Шаг

 4.

Поверните

защелку

по

часовой

стрелке

,

а

затем

надавите

на

колпачок

защелки

большим

пальцем

,

чтобы

установить

и

зафиксировать

ее

.

Повторите

эту

процедуру

для

остальных

защелок

.

Если

вы

нажмете

на

защелки

,

не

повернув

их

по

часовой

стрелке

,

радиатор

нельзя

будет

закрепить

на

материнской

плате

.

Шаг

 5.

Подсоедините

контактную

колодку

вентилятора

к

разъему

вентилятора

процессора

на

материнской

плате

.

Шаг

 6.

Закрепите

свободную

часть

кабеля

с

помощью

стяжки

,

чтобы

кабель

не

мог



помешать

работе

вентилятора

или

соприкасаться

с

другими

компонентами

.

(

Нажмите

вниз

 (

в

 4

местах

))

(

Нанесите

теплопроводящий

материал

)

(

Гнезда

защелок

направлены

наружу

)

(

Кабели

вентилятора

на

стороне

,

ближайшей



к

разъему

на

материнской

плате

)

Apply Thermal

Interface Material

Fan cables on side

closest to MB header

Fastener slots

pointing straight out

Press Down

(4 Places)

Внимание

,

данная

материнская

плата

поддерживает

функцию

Combo Cooler Option (C.C.O.),

обеспечивающую

возможность

установки

двух

разных

типов

кулеров

 –

под

 Socket LGA775, LGA 1155

или

 LGA1156.

Отверстия

с

белой

каймой

предназначены

для

установки

кулеров

под

 Socket LGA1155/1156.

Ру

сский

145

ASRock  P67 Pro3 SE  Motherboard

Ру

сский

2.3

Установка

модулей

памяти

 (DIMM)

Материнская

плата

P67 Pro3 SE

включает

четыре

 240-

контактных

гнезда

 DDR3

(Double Data Rate 3) DIMM

и

поддерживает

технологию

 Dual Channel Memory

Technology.

В

двухканальной

конфигурации

необходимо

всегда

устанавливать

пары

идентичных

модулей

 DDR3 DIMM (

одна

и

та

же

марка

,

быстродействие

,

объем

и

тип

микросхем

)

в

гнезда

одного

цвета

.

Другими

словами

,

вы

должны

установить

пару

идентичных

модулей

 DDR3 DIMM

для

канала

 Dual Channel

A (DDR3_A1

и

 DDR3_B1;

Синий

гнезда

;

см

.

стр

. 2

п

. 4)

или

пару

идентичных

модулей

 DDR3 DIMM

для

канала

 Dual Channel B (DDR3_A2

и

 DDR3_B2;

Белый

гнезда

;

см

.

стр

. 2

п

. 5),

иначе

активировать

технологию

двухканальной

памяти

будет

невозможно

.

Данная

материнская

плата

также

позволяет

установить

в

двухканальной

конфигурации

четыре

модуля

 DDR3 DIMM.

Данная

материнская

плата

также

позволяет

установить

четыре

модуля

 DDR3 DIMM

в

двухканальной

конфигурации

;

при

этом

во

все

четыре

гнезда

следует

устанавливать

одинаковые

модули

 DDR3 DIMM.

Подробнее

см

.

таблицу

конфигураций

двухканальной

памяти

внизу

.

Конфигурации

двухканальной

памяти

 DDR3_A1

DDR3_A2

DDR3_B1

DDR3_B2

(

Синий

)          (

Белый

) (

Синий

)          (

Белый

)

(1)

Заполнено

 -

Заполнено

-

(2) -

Заполнено

 -

Заполнено

(3)*

Заполнено

Заполнено

Заполнено

Заполнено

 *

На

конфигурация

 (3),

при

этом

во

все

четыре

гнезда

следует

устанавливать





одинаковые

модули

 DDR3 DIMM.

1.

Если

вы

хотите

установить

два

модуля

памяти

,

то

для

обеспечения

оптимальной

совместимости

и

надежности

рекомендуется

устанавливать

их

в

гнезда

одного

цвета

.

Другими

словами

,

устанавливайте

модули

либо

в

группу

Синий

гнезд

 (DDR3_A1

и

 DDR3_B1),

либо

в

группу

Белый

 (DDR3_A2

и

DDR3_B2).

2.

Если

в

гнезда

 DDR3 DIMM

на

данной

материнской

плате

установлен

только

один

модуль

или

три

модуля

памяти

,

то

включить

технологию

 Dual Channel Memory Technology

будет

невозможно

.

3.

Если

пара

модулей

памяти

НЕ

УСТАНОВЛЕНА

в

один

и

тот

же

из

двух

каналов

 (

например

,

два

модуля

памяти

занимают

гнезда

 DDR3_A1

и

 DDR3_A2),

то

включить

технологию

 Dual

Channel Memory Technology

будет

невозможно

.

4.

Не

позволяют

установить

модуль

памяти

 DDR, DDR2

в

щель

DDR3 ;

иначе

,

эта

объединительная

плата

и

 DIMM

могут

быть

повреждены

.

146

ASRock  P67 Pro3 SE  Motherboard

Установка

модуля

 DIMM

Не

забудьте

отключить

источник

питания

перед

установкой

или

удалением

модулей

 DIMM

или

других

компонентов

системы

.

Шаг

 1.

Откройте

гнездо

 DIMM,

нажав

на

фиксирующие

защелки

в



направлении

наружу

.

Шаг

 2.

Поместите

модуль

 DIMM

в

гнездо

так

,

чтобы

вырезы

на

модуле



соответствовали

разрывам

на

гнезде

.

 DIMM-

модули

и

гнезда

для

них

оснащены

механическими



ключами

,

делающими

невозможной

неправильную

установку

.

Применение

силы

при

попытке

вставить

модуль

в

гнездо

в



неправильной

ориентации

может

привести

к

повреждению



модуля

и

системной

платы

.

Шаг

 3.

Плотно

вставьте

 DIMM-

модуль

в

гнездо

 –

фиксаторы

по

обоим



концам

гнезда

должны

полностью

защелкнуться

.

notch

break

notch

break

5.

Некоторые

двусторонние

модули

памяти

 DIMM

объемом

 1

ГБ

устройства

 DDR3

с

 16

чипами

могут

не

работать

на

данной

материнской

плате

.

Не

рекомендуется

устанавливать

их

на

этой

материнской

плате

.

Ру

сский

147

ASRock  P67 Pro3 SE  Motherboard

Ру

сский

2.4

Гнезда

расширения

 (PCI Express)



Материнские

платы

P67 Pro3 SE

включают

 4

гнездо

 PCI Express.

Гнезда

 PCIE:



Гнездо

 PCIE1 / PCIE3 (PCIE x1;

Белый

)

используется

для

графических

карт

 PCI Express

с

шириной

полосы

 x1,

например

,

карт

 Gigabit LAN.

Шина

стандарта

 PCIE2 (

разъем

 PCIE x16;

синий

)

используется

для

графических

карт

 PCI Express x16.

Шина

стандарта

 PCIE4 (

разъем

 PCIE x16;

синий

)

используется

для

графических

карт

 PCI Express x4.

  1.

В

режиме

одной

карты

 VGA

рекомендуется

устанавливать





графическую

карту

 PCI Express x16

на

разъем

 PCIE2.

  2.

В

режиме

 CrossFireX

TM

устанавливайте

графическую

карту





    PCI Express x16

на

разъемы

 PCIE2

и

 PCIE4.

Таким





образом

,

разъем

 PCIE2

будет

работать

на

пропускной





способности

 x16,

тогда

как

разъемы

 PCIE4 -

на

 x4.

  3.

Подключите

вентилятор

корпуса

к

соединителю

вентилятора





корпуса

материнской

платы

 (CHA_FAN1, CHA_FAN2

или



    CHA_FAN3)

при

использовании

нескольких

графических

карт





для

лучшей

тепловой

среды

.

Установка

карты

расширения

Шаг

 1.

Перед

установкой

платы

расширения

выключите

питание

и



извлеките

вилку

сетевого

шнура

из

розетки

.

Прежде

чем

приступать



к

установке

,

внимательно

прочтите

документацию

на

плату



расширения

и

выполните

необходимые

аппаратные

настройки

.

Шаг

 2.

Снимите

скобу

-

заглушку

для

гнезда

,

которое

вы

собираетесь



использовать

.

Сохраните

винт

,

поскольку

впоследствии

он

вам



понадобится

.

Шаг

 3.

Совместите

разъем

карты

с

гнездом

и

сильно

надавите

,

чтобы



карта

полностью

вошла

в

гнездо

.

Шаг

 4.

Закрепите

карту

на

корпусе

с

помощью

винта

.

148

ASRock  P67 Pro3 SE  Motherboard

Ру

сский

2.5

Руководство

по

эксплуатации

 CrossFireX

TM

и

 Quad

 CrossFireX

TM

Данная

материнская

плата

поддерживает

функции

 CrossFireX

TM

и

 Quad Cross-

FireX

TM

.

Технология

 CrossFireX

TM

предлагает

наиболее

эффективные

средства

,

доступные

для

комбинирования

нескольких

высококачественных

графических

процессоров

в

одном

ПК

.

Комбинируя

несколько

различных

операционных

режимов

с

интеллектуальным

программным

обеспечением

и

инновационным

механизмом

межсистемной

связи

, CrossFireX

TM

позволяет

улучшить

работу

и

качество

изображения

до

максимально

возможного

уровня

для

любого

3D-

приложения

.

На

данный

момент

функция

 CrossFireX

TM

поддерживается

с

операционной

системой

 Windows

®

 XP

с

 Service Pack 2 / Vista

TM

 / 7. Quad Cross-

FireX

TM

поддерживается

только

с

операционной

системой

 Windows

®

 Vista

TM

 /

7.

Посетите

веб

-

сайт

 AMD

для

обновления

драйверов

 ATI

TM

 CrossFireX

TM

.

См

.

процедуры

установки

на

стр

. 18

для

детальной

информации

.

149

ASRock  P67 Pro3 SE  Motherboard

Ру

сский

*

Пульт

ДУ

 ASRock Smart

работает

только

с

некоторыми

материнскими

платами

 ASRock.

Список

поддерживаемых

материнских

плат

см

.

на

веб

-

сайте

 ASRock: http://www.asrock.

com

Разъем

 USB 2.0

(9-

контактный

,

синий

)

Разъем

 CIR

(4-

контактный

,

белый

)

2.6

Пульт

дистанционного

управления

 ASRock Smart

Краткое

руководство

по

установке

Пульт

ДУ

 ASRock Smart

работает

только

с

материнскими

платами

 ASRock,

оснащен

-

ными

разъемом

 CIR.

Ниже

приведены

краткие

инструкции

по

установке

и

использо

-

ванию

пульта

ДУ

 ASRock Smart.

Шаг

 1.

Найдите

на

материнской

плате

 ASRock

разъем

 CIR,

расположенный

рядом

с

разъемом

USB 2.0.

Шаг

 2.

Подключите

кабель

 USB

от

передней

панели

к

разъему

USB 2.0 (

как

показано

ниже

,

контакты

 1–5)

и

к

разъему

 CIR.

Удостоверьтесь

,

что

разводка

проводов

и

контактов

совпадает

.

Шаг

 3.

Подключите

 CIR-

приемник

с

широким

углом

приема

к

порту

 USB

на

передней

панели

.

Если

 CIR-

приемник

с

широким

углом

приема

не

принимает

инфракрасные

сигналы

от

пульта

ДУ

для

 MCE,

попробуйте

подключить

его

к

другому

порту

 USB.

3 CIR-

датчика

под

различными

углами

1.

Только

один

порт

 USB

на

передней

панели

можно

использовать

для

 CIR-

приемника

.

При

использовании

порта

для

 CIR-

приемника

другой

порт

будет

работать

как

обычный

порт

 USB.

2.

CIR-

приемник

с

широким

углом

приема

предназначен

для

установки

исключительно

в

порт

 USB

на

передней

панели

.

Не

подключайте

приемник

к

порту

 USB

на

задней

панели

.

CIR-

приемник

с

широким

углом

приема

может

принимать

инфракрасные

сигналы

с

различных

направлений

 (

сверху

,

снизу

и

спереди

),

что

позволяет

использовать

его

с

большинством

имеющихся

в

продаже

корпусов

.

3.

Приемник

ДУ

не

поддерживает

функцию

 «

горячего

»

подключения

.

Приемник

необходимо

подключить

перед

загрузкой

системы

.

USB_PWR

P-

P+

GND

ATX+5VSB

IRRX

IRTX

GND

DUMMY

150

ASRock  P67 Pro3 SE  Motherboard

2.7

Установка

перемычек

Конфигурация

перемычек

иллюстрируется

на

рисунке

.

Когда

перемычка

надета

на

контакты

,

они

называются

 “

замкнутыми

”

(short).

Если

на

контактах

перемычки

нет

,

то

они

называются

 “

разомкнутыми

” (open).

На

иллюстрации

показана

 3-

контактная

перемычка

,

у

которой

контакты

 1

и

 2

замкнуты

.

Перемычка

Установка

Описание

Очистка

 CMOS

(CLRCMOS1,

3-

контактная

перемычка

)

(

см

.

стр

. 2,

п

. 30)

Примечание

.

Контактная

колодка

 CLRCMOS1

позволяет

очистить

данные

 CMOS.

Для

очистки

данных

и

восстановления

заводских

системных

параметров

сначала

выключите

компьютер

и

отсоедините

сетевую

вилку

кабеля

питания

от

электророзетки

.

Выждите

не

менее

 15

секунд

и

колпачковой

перемычкой

на

 5

секунд

перемкните

штырьки

 2

и

 3

контактной

колодки

 CLRCMOS1.

Однако

не

производите

очистку

 CMOS

непосредственно

после

обновления

 BIOS.

Если

необходимо

очистить

 CMOS

сразу

же

после

окончания

обновления

 BIOS,

то

,

перед

очисткой

 CMOS,

необходимо

сначала

выполнить

загрузку

системы

,

а

затем

завершить

ее

работу

.

Примите

во

внимание

,

что

пароль

,

дата

,

время

,

профиль

пользователя

по

умолчанию

,

идентификатор

 1394 GUID

и

 MAC-

адрес

будут

очищены

только

тогда

,

когда

будет

извлечена

из

своего

гнезда

батарейка

CMOS.

Стандартные

Очистка

 CMOS

Ру

сский

151

ASRock  P67 Pro3 SE  Motherboard

Ру

сский

Разъемы

 Serial ATAII

Два

соединителя

 Serial ATAII

(SATA2_2,

см

.

стр

. 2,

п

. 8)

предназначаются

для



(SATA2_3,

см

.

стр

. 2,

п

. 11)

подключения

внутренних



(SATA2_4,

см

.

стр

. 2,

п

. 7)

устройств

хранения

с



(SATA2_5,

см

.

стр

. 2,

п

. 2)

использованием

интерфейсных



кабелей

 SATAII.

В

настоящее



время

интерфейс

 SATA

допускает

скорость

передачи



данных

до

 \ 3,0

Гбит

/

с

.

2.8

Колодки

и

разъемы

на

плате

Имеющиеся

на

плате

колодки

и

разъемы

НЕ

ЯВЛЯЮТСЯ

контактами

для

перемычек

.

НЕ

УСТАНАВЛИВАЙТЕ

перемычки

на

эти

колодки

и

разъемы

 –

это

приведет

к

необратимому

повреждению

материнской

платы

!

Разъемы

 Serial ATA3

Два

соединителя

 Serial ATA3

(SATA3_0,

см

.

стр

. 2,

п

. 9)

предназначаются

для



(SATA3_1,

см

.

стр

. 2,

п

. 10)

подключения

внутренних



устройств

хранения

с





использованием

нтерфейсных



кабелей

 SATA3.

В

настоящее



время

интерфейс

 SATA

допускает

скорость

передачи



данных

до

 \ 6,0

Гбит

/

с

.

Информационный



Информационный

кабель



кабель

 Serial ATA (SATA)

интерфейса

 SATA / SATAII / SATA3

(

дополнительно

)

не

является

направленным

.

Любой

из

его

соединителей

может



быть

подключен

либо

к

жесткому



диску

интерфейса

 SATAII / SATA3

либо

к

материнской

плате

.

SATA2_4     SATA2_2

SATA2_5     SATA2_3

SATA3_0

SATA3_1

Колодка

 USB 2.0

Помимо

шести

стандартных



(9-

контактный

 USB8_9)

портов

 USB 2.0

на

панели

ввода

-

(

см

.

стр

. 2,

п

. 22)

вывода

,

на

данной

материнской



плате

предусмотрено

три

разъема



 USB

2.0.

Каждый

разъем

 USB 2.0

поддерживает

два

порта

 USB 2.0.

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

152

ASRock  P67 Pro3 SE  Motherboard

(9-

контактный

 USB10_11)

(

см

.

стр

. 2,

п

. 21)

(9-

контактный

 USB12_13)

(

см

.

стр

. 2,

п

. 20)

Колодка

инфракрасного

модуля

Данная

колодка

позволяет



(5-

контактный

 IR1)

подключить

дополнительный



(

см

.

стр

. 2,

п

. 25)

модуль

беспроводного



инфракрасного



приемопередатчика

.

1

DUMMY

GND

P+13

P-13

USB_PWR

USB_PWR

GND

P+12

P-12

1

USB

_

P

W

R

P

-10

G

N

D

DU

MMY

USB

_

P

W

R

P

+10

G

N

D

P

-11

P

+11

1

IRTX

+5VSB

DUMMY

IRRX

GND

Аудиоразъем

передней



Этот

интерфейс

предназначен

панели

для

присоединения



(9-

контактный

 HD_AUDIO1)

аудиокабеля

передней

панели

,

(

см

. c

тр

. 2,

п

.26)

обеспечивающего

удобное



подключение

аудиоустройств

и



управление

ими

.

  1.

Система

 High De

fi

 nition Audio

поддерживает

функцию





автоматического

обнаружения

разъемов

 (Jack Sensing),

однако



для

ее

правильной

 p

аботы

кабель

панели

в

корпусе

должен





поддерживать

 HDA.

При

сборке

системы

следуйте

инструкциям

,



приведенным

в

нашем

руководстве

и

руководстве

пользователя





для

корпуса

.

  2.

Если

вы

используете

аудиопанель

 AC’97,

подключите

ее

к

колодке



аудиоинтерфейса

передней

панели

следующим

образом

:



    A.

Подключите

выводы

 Mic_IN (MIC)

к

контактам

 MIC2_L.

    B.

Подключите

выводы

 Audio_R (RIN)

к

контактам

 OUT2_R,

а





выводы

 Audio_L (LIN)

к

контактам

 OUT2_L.

    C.

Подключите

выводы

 Ground (GND)

к

контактам

 Ground (GND).



    D.

Контакты

 MIC_RET

и

 OUT_RET

предназначены

только

для







аудиопанели

 HD.

При

использовании

аудиопанели

 AC’97





подключать

их

не

нужно

.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Ру

сский

1

ATX+5VSB

IRTX

GND

IRRX

Датчик

пользовательского

инфракрасного

модуля

Датчик

можно

использовать

для

(4-

контактный

 CIR1)

подключения

дистанционный



(

см

.

стр

. 2,

п

. 23)

приемник

.

153

ASRock  P67 Pro3 SE  Motherboard

Ру

сский

Колодка

системной

панели

Данная

колодка

обеспечивает



(9-

контактный

 PANEL1)

работу

нескольких

функций



(

см

.

стр

. 2,

п

. 19)

передней

панели

системы

.

    E.

Процедура

активации

микрофона

приведена

ниже

.



Для

ОС

 Windows

®

 XP / XP 64-

бита

:



Выберите

 «Mixer» (

Микшер

).

Выберите

 «Recorder» (

Устройство





записи

).

Затем

щелкните

 «FrontMic» (

Передний

микрофон

).



Для

ОС

 Windows

®

 7 / 7 64-

бита

, Vista

TM

 / Vista

TM

 64-

бита

:



Перейдите

к

вкладке

 «FrontMic» (

Передний

микрофон

)

в

панели



управления

 Realtek.

Отрегулируйте

уровень

 «Recording

        Volume» (

Громкость

записи

).

Подключите

к

этому

разъему

кнопку

питания

,

кнопку

сброса



и

индикатор

состояния

системы

на

корпусе

в

соответствии

с



указанным

ниже

назначением

контактов

.

При

подключении

кабелей



необходимо

соблюдать

полярность

положительных

и

отрицательных

контактов

.

 PWRBTN

(

кнопка

питания

):

Подключите

к

этим

контактам

кнопку

питания

на

передней

панели



корпуса

.

Способ

выключения

системы

с

помощью

кнопки

питания



можно

настроить

.

 RESET

(

кнопка

сброса

):

Подключите

к

этим

контактам

кнопку

сброса

на

передней

панели



корпуса

.

Нажмите

кнопку

сброса

для

перезагрузки

компьютера

,

если



компьютер

 «

завис

»

и

нормальную

перезагрузку

выполнить

не



удается

.

 PLED

(

индикатор

питания

системы

):

Подключите

к

этим

контактам

индикатор

состояния

питания

на

передней

панели

корпуса

.

Этот

индикатор

светится

,

когда

система



работает

.

Индикатор

мигает

,

когда

система

находится

в

режиме

ожидания

 S1.

Этот

индикатор

не

светится

,

когда

система

находится



в

режиме

ожидания

 S3

или

 S4,

либо

выключена

 (S5).

 HDLED

(

индикатор

активности

жесткого

диска

):

Подключите

к

этим

контактам

индикатор

активности

жесткого

диска



на

передней

панели

корпуса

.

Этот

индикатор

светится

,

когда



осуществляется

считывание

или

запись

данных

на

жестком

диске

.

Конструкция

передней

панели

может

различаться

в

зависимости

от



корпуса

.

Модуль

передней

панели

в

основном

состоит

из

кнопки

питания

,

кнопки

сброса

,

индикатора

питания

,

индикатора

активности

жесткого

диска

,

динамика

и

т

.

п

.

При

подключении

к

этому

разъему



модуля

передней

панели

корпуса

удостоверьтесь

,

что

провода



подключаются

к

соответствующим

контактам

.

154

ASRock  P67 Pro3 SE  Motherboard

Колодка

динамика

корпуса

Подключите

к

этой

колодке



(4-

контактный

 SPEAKER1)

кабель

от

динамика

на

корпусе



(

см

.

стр

. 2,

п

. 18)

компьютера

.

Подключите

кабели

вентилятора

к

соединителям

и

присоедините

черный

шнур

к

штырю

заземления

.

разъем

 Power LED

Подключите

индикатор

 Power LED

(3-

контактный

 PLED1)

к

этому

разъему

для

отображения



(

см

.

стр

. 2,

п

. 17)

статуса

питания

системы

.

Этот



светодиод

продолжит

мигать

в



режиме

 S1.

Светодиод

будет

выключен

в

режимах

 S3/S4

или



 S5

(

система

выключена

).

Chassis

и

 Power Fan-

соединители

(4-

контактный

 CHA_FAN1)

(

см

.

стр

. 2,

п

. 33)

(3-

контактный

 CHA_FAN2)

(

см

.

стр

. 2,

п

. 16)

1

PLED+

PLED+

PLED-

Разъем

вентилятора



Подключите

к

этому

разъему



процессора

кабель

вентилятора

процессора



(4-

контактный

 CPU_FAN1)

так

,

чтобы

черный

провод



(

см

.

стр

. 2,

п

. 1)

соответствовал

контакту

земли

.

Данная

материнская

плата

поддерживает

вентиляторы

процессора

с

 4-

контактным

разъемом

 (

функция

тихого

режима

вентилятора

),

однако

вентиляторы

с

 3-

контактным

разъемом

также

будут

успешно

работать

,

хотя

функция

управления

скоростью

вращения

вентилятора

окажется

недоступной

.

Если

вы

хотите

подключить

вентилятор

процессора

с

 3-

контактным

разъемом

к

разъему

вентилятора

процессора

на

данной

материнской

плате

,

для

этого

следует

использовать

контакты

 1-3.

Установка

вентилятора

с

 3-

контактным

разъемом

Контакты

 1-3

подключены

(3-

контактный

 CHA_FAN3)

(

см

.

стр

. 2,

п

. 15)

(3-

контактный

 PWR_FAN1)

(

см

.

стр

. 2,

п

. 34)

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

(3-

контактный

 CPU_FAN2)

(

см

.

стр

. 2,

п

. 35)

GND

+12V

CPU_FAN_SPEED

Ру

сский

GND

CHA_FAN2_PWR

CHA_FAN_SPEED

GND

CHA_FAN2_PWR

CHA_FAN_SPEED

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

PWR_FAN_SPEED

GND

+12V

155

ASRock  P67 Pro3 SE  Motherboard

Ру

сский

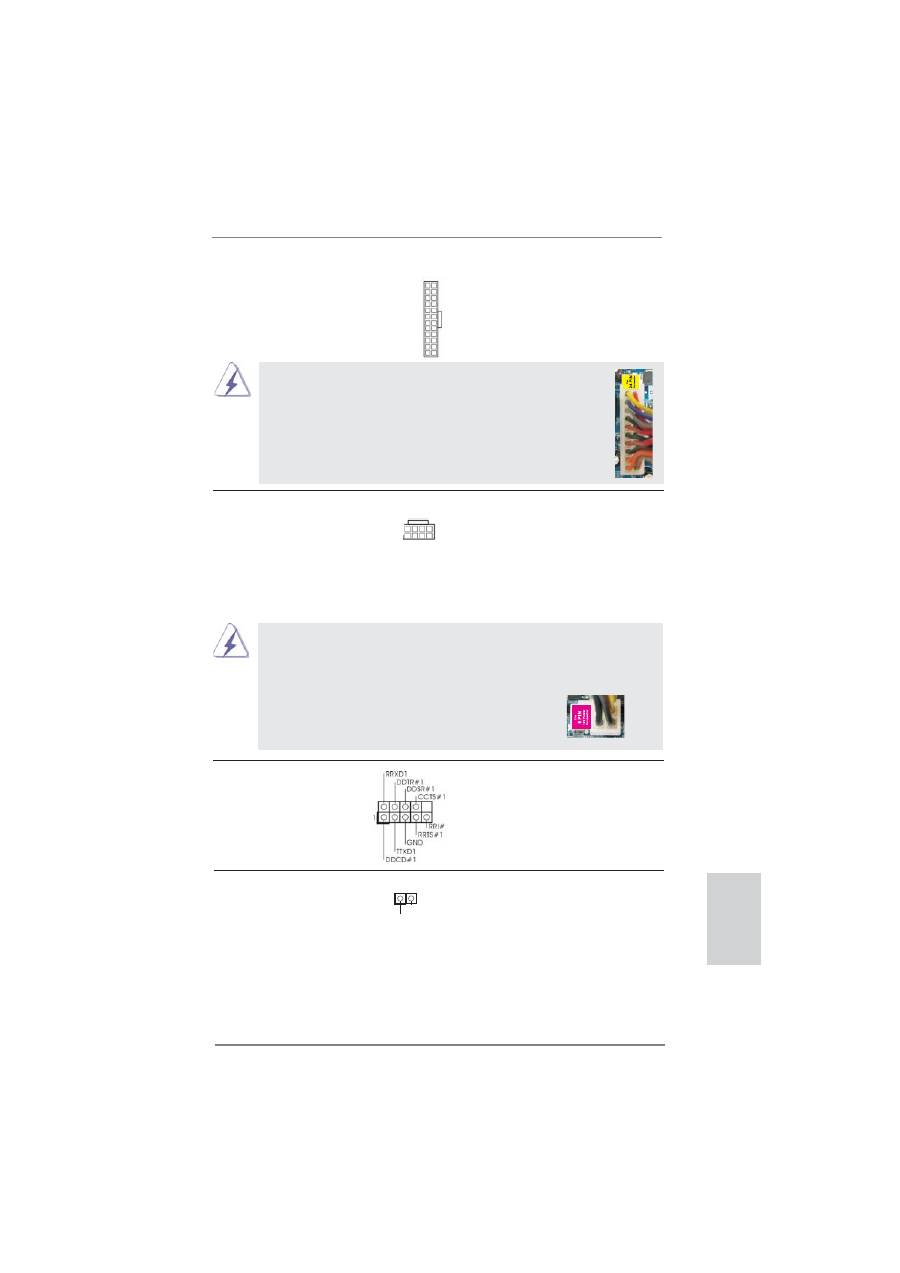

Колодка

питания

 ATX

Подключите

к

этой

колодке



(24-

контактный

 ATXPWR1)



кабель

питания

 ATX.

(

см

.

стр

. 2,

п

. 6)

Несмотря

на

то

,

что

эта

материнская

плата

предусматр

-

ивает

 24-

штыревой

разъем

питания

 ATX,

работа

будет

продолжаться

,

даже

если

адаптируется

традиционный

  20-

штыревой

разъем

питания

 ATX.

Для

использования

  20-

штыревого

разъема

питания

 ATX

вставьте

источник

питания

вместе

со

штекером

 1

и

штекером

 13.

Установка

 20-

штыревого

разъема

питания

 ATX

12

 1

24

13

12

 1

24

13

Колодка

 HDMI_SPDIF

Колодка

 HDMI_SPDIF

(2-

контактный

 HDMI_SPDIF1)

обеспечивает

подачу

выходного

(

см

.

стр

. 2,

п

. 27)

аудиосигнала

на

 VGA-

карту



 HDMI,

что

позволяет

подключать



к

системе

цифровые

телевизоры

,

проекторы

или

жидкокристаллические

панели



 HDMI.

Соедините

эту

колодку

с

разъемом

 HDMI_SPDIF

на

 VGA-

карте

 HDMI.

Колодка

 COM-

порта

Данная

колодка

 COM-

порта



(9-

контактный

 COM1)



позволяет

подключить

модуль



(

см

.

стр

. 2,

п

. 24)

порта

 COM.

Хотя

эта

объединительная

плата

обеспечивает

 ATX

с

 8

булавками

 12V

соединитель

власти

,

это

может

все

еще

работать

,

если

Вы

принимаете



традиционный

 ATX

с

 4-Pin 12V

электропитание

.

Чтобы

использовать



электропитание

 ATX

с

 4-Pin,

пожалуйста

включите

ваше

электропитание



наряду

с

Булавкой

 1

и

Прикрепите

 5.

ATX

С

 4-Pin 12V

Установка

Электропитания

Колодка

питания

 12V-ATX

Обратите

внимание

,

что

к

этому



(8-

контактный

 ATX12V1)

разъему

необходимо



(

см

.

стр

. 2,

п

. 3)

подключить

вилку

блока

питания



 ATX

12

В

,

чтобы

обеспечить



достаточную

мощность



электропитания

.

В

противном



случае

включение

системы

будет



невозможно

.

8                  5

4                  1

8

        5

4

        1

SPDIFOUT

GND

1

156

ASRock  P67 Pro3 SE  Motherboard

2.9

Указания

по

установке

драйверов

Чтобы

установить

драйверы

на

систему

,

необходимо

прежде

всего

вставить

компакт

-

диск

поддержки

в

оптический

дисковод

.

После

этого

будут

автоматически

определены

драйверы

,

совместимые

с

вашей

системой

,

и

их

список

появится

на

странице

установки

драйверов

компакт

-

диска

поддержки

.

Вам

следует

установить

эти

необходимые

драйверы

в

указанном

порядке

,

сверху

вниз

.

Тем

самым

будет

обеспечена

правильная

работа

установленных

драйверов

.

Ру

сский

2.10

Установка

 Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM





    64-bit

на

систему

с

функциями

 RAID

Подробную

информацию

об

установке

ОС

 Windows

®

 7 / 7 64-bit / Vista

TM

 /

Vista

TM

 64-bit

на

жестких

дисках

 SATA / SATAII / SATA3

с

функциями

 RAID

см

.

в

документе

по

приведенному

ниже

пути

на

компакт

-

диске

с

информацией

о

поддержке

:

..\ RAID Installation Guide

2.11

Установка

 Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

    64-bit / XP / XP 64-bit

на

систему

с

функциями

 RAID

Если

вы

хотите

установить

операционную

систему

 Windows

®

 7 / 7 64-bit / Vista

TM

/ Vista

TM

 64-bit / XP / XP 64-bit

на

компьютер

с

функциями

 RAID,

выполните

следующие

действия

.

2.11.1

Установка

 Windows

®

 XP / XP 64-bit

на

систему

с





функциями

 RAID

Если

вы

хотите

установить

операционную

систему

 Windows

®

 XP / XP 64-bit

на

компьютер

с

функциями

 RAID,

выполните

следующие

действия

.

Использование

жестких

дисков

 SATA / SATAII / SATA3

без

функций

 NCQ

и

горячего

подключения

ШАГ

 1.

Установите

параметры

 UEFI.

A.

Войдите

в

утилиту

настройки

 UEFI

→

экран

 Advanced

→

 SATA



    Con

fi

 guration.

B.

Установите

для

 “SATA Mode”

значение

 [IDE]. (

Для

 SATA2.)



Установите

для

 “SATA3 Mode”

значение

 [IDE]. (

Для

 SATA3.)

ШАГ

 2.

Установите

на

свою

систему

 Windows

®

 XP / XP 64-bit.



Режим

 RAID

не

поддерживается

в

 Windows

®

 XP / XP 64-

бит

.



Режим

 AHCI

не

поддерживается

в

 Windows

®

 XP / XP 64-

бит

.

157

ASRock  P67 Pro3 SE  Motherboard

Ру

сский

Использование

жестких

дисков

 SATA / SATAII / SATA3

с

функциями

 NCQ

и

горячего

подключения

ШАГ

 1.

Установите

параметры

 UEFI.

A.

Войдите

в

утилиту

настройки

 UEFI

→

экран

 Advanced

→

 SATA



    Con

fi

 guration.

B.

Установите

для

 “SATA Mode”

значение

 [AHCI]. (

Для

 SATA2.)



Установите

для

 “SATA3 Mode”

значение

 [AHCI]. (

Для

 SATA3.)

ШАГ

 2.

Установите

на

свою

систему

 Windows

®

 7 / 7 64-bit / Vista

TM

 /

              Vista

TM

 64-bit.

2.11.2

Установка

 Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

    64-bit

без

функций

 RAID

Чтобы

установить

операционную

систему

 Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

64-bit

на

жесткие

диски

 SATA  / SATAII / SATA3

без

функций

 RAID,

выполните

следующие

действия

.

Использование

жестких

дисков

 SATA / SATAII / SATA3

без

функций

 NCQ

и

горячего

подключения

ШАГ

 1.

Установите

параметры

 UEFI.

A.

Войдите

в

утилиту

настройки

 UEFI

→

экран

 Advanced

→

 SATA



    Con

fi

 guration.

B.

Установите

для

 “SATA Mode”

значение

 [IDE]. (

Для

 SATA2.)



Установите

для

 “SATA3 Mode”

значение

 [IDE]. (

Для

 SATA3.)

ШАГ

 2.

Установите

на

свою

систему

 Windows

®

 7 / 7 64-bit / Vista

TM

 /

              Vista

TM

 64-bit.
