2. Installation

Précautions à observer avant l’installation

Veuillez tenir compte des précautions suivantes avant l’installation

des composants ou tout réglage de la carte mère.

1.   Débranchez le câble d’alimentation de la prise secteur avant de touch-

er à tout composant. En ne le faisant pas, vous pouvez sérieusement

endommager la carte mère, les périphériques et/ou les composants.

2.  Pour éviter d’endommager les composants de la carte mère du fait de

l’électricité statique, ne posez JAMAIS votre carte mère directement

sur de la moquette ou sur un tapis. N’oubliez pas d’utiliser un bracelet

antistatique ou de toucher un objet relié à la masse avant de manip-

uler les composants.

3.  Tenez les composants par les bords et ne touchez pas les circuits in-

tégrés.

4.  A chaque désinstallation de composant, placez-le sur un support anti-

statique ou dans son sachet d’origine.

5.  Lorsque vous placez les vis dans les orifices pour vis pour fixer la

carte mère sur le châssis, ne serrez pas trop les vis ! Vous risquez

sinon d’endommager la carte mère.

2.1 Installation du CPU

Pour l’installation du processeur Intel 1155

broches, veuillez suivre la procédure

ci-dessous.

Avant d’insérer le processeur 1155 broches dans le socket, veuillez

véri

fi

 er que la surface du processeur est bien propre, et qu’il n’y a

aucune broche tordue sur le socket. Si c’est le cas, ne forcez pas

pour insérer le processeur dans le socket. Sinon, le processeur sera

gravement endommagé.

Vue d’ensemble du socket 1155 broches

(Plaque de chargement)

(Barrette de contact)

(Corps du

socket)

Français

67

ASRock  P67 Pro3 SE  Motherboard

Français

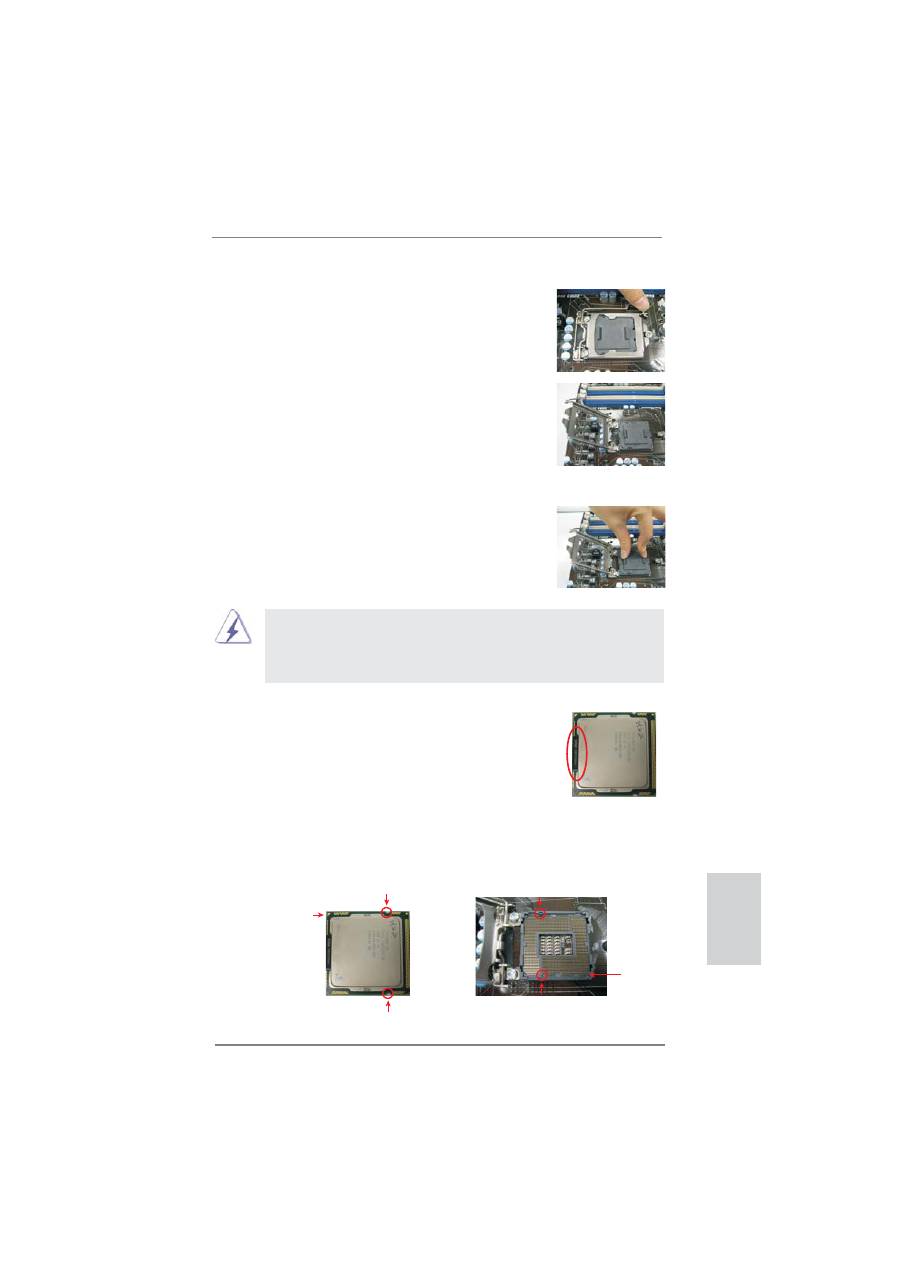

Etape 1.  Ouvrez le socle :

Etape 1-1. Dégagez le levier en appuyant sur

le crochet et en le faisant ressortir

pour dégager la languette de rete-

nue.

Etape 1-2. Faites tourner le levier de charge-

ment en position ouverte maximum

à 135 degrés.

Etape 1-3. Faites pivoter la plaque de charge-

ment pour l’ouvrir au maximum à

environ 100 degrés.

Etape 2.  Enlevez le capuchon PnP (Pick et Place).

1. Il est recommandé d’utiliser la languette du capuchon ; évitez

    de faire sortir le capuchon PnP.

2. Ce capuchon doit être mis en place si vous renvoyez la carte

    mère pour service après vente.

Etape 3.  Insérez le processeur 1155 broches :

Etape 3-1. Tenez le processeur par ses bords

là où se trouvent des lignes noires.

Etape 3-2. Orientez le paquet avec le dissipa-

teur thermique intégré (IHS) vers

le haut. Repérez la broche 1 et les

deux encoches d’orientation.

Encoche d’orientation

broche 1

Processeur 1155 broches

Encoche d’orientation

Socket 1155 broches

Détrompeur

Détrompeur

Ligne noire

broche 1

68

ASRock  P67 Pro3 SE  Motherboard

(Appliquez le matériau

d’interface thermique)

Pour une insertion correcte, veuillez véri

fi

 er que vous faites bien cor-

respondre les deux encoches d’orientation sur le processeur avec

les deux détrompeurs du socket

.

Etape 3-3. Mettez soigneusement en place

le processeur dans le socle en un

mouvement strictement vertical.

Etape 3-4. Véri

fi

 ez que le processeur est bien

installé dans le socle et que les

encoches d’orientation sont dans

la bonne position.

Etape 4.  Refermez le socle :

Etape 4-1. Faites pivoter la plaque de charge-

ment sur l’IHS.

Etape 4-2. Tout en appuyant doucement sur la

plaque de chargement, engagez le

levier de chargement.

Etape 4-3. Fixez le levier de chargement

avec la languette de la plaque de

chargement sous la languette de

retenue du levier de chargement.

2.2  Installation du ventilateur du processeur et

 dissipateur

thermique

Pour une installation correcte, veuillez vous reporter aux manuels d’instructions de

votre ventilateur de processeur et de votre dissipateur thermique.

L’exemple ci-dessous illustre l’installation du dissipateur thermique pour un proces-

seur 1155 broches.

Etape 1.  Appliquez le matériau d’interface thermique

au centre de IHS sur la surface du socket.

Apply Thermal

Interface Material

Français

69

ASRock  P67 Pro3 SE  Motherboard

Français

(Câbles du ventilateur du côté le plus

proche du connecteur sur la carte mère)

(Ori

fi

 ces des attaches

ressortant)

(Enfoncez (4 endroits))

Etape 2.  Placez le dissipateur thermique sur le socket.

Véri

fi

 ez que les câbles du ventilateur sont

orientés vers le côté le plus proche du con-

necteur pour ventilateur de processeur sur la

carte mère (CPU_FAN1, voir page 2, no. 1).

Etape 3.  Alignez les attaches avec la carte mère par

les ori

fi

 ces.

Etape 4.  Faites tourner les attaches dans le sens

des aiguilles d’une montre, puis, du pouce,

enfoncez les capuchons des attaches pour les

installer et les verrouiller. Répétez l’opération

avec les autres attaches.

Si vous enfoncez les attaches sans les faire tourner dans le sens

des aiguilles d’une montre, le dissipateur thermique ne sera pas

fi

 xé

sur la carte mère.

Etape 5.  Connectez l’en-tête du ventilateur sur le con-

necteur pour ventilateur de processeur sur la

carte mère.

Etape 6.  Fixez la longueur de câble en excès avec du

ruban adhésif pour vous assurer que le câble

ne gênera pas le fonctionnement du venti-

lateur ou n’entrera pas en contact avec les

autres composants.

Fan cables on side

closest to MB header

Fastener slots

pointing straight out

Press Down

(4 Places)

Veuillez noter que cette carte mère prend en charge l’option Combo

Cooler Option (C.C.O.), qui offre un choix

fl

 exible pour adopter trois

types différents de refroidisseurs de CPU, les sockets LGA 775, LGA

1155 et LGA 1156. Les trous traversant blancs sont pour le ventila-

teur de CPU au socket LGA 1155/1156.

70

ASRock  P67 Pro3 SE  Motherboard

2.3 Installation des modules m émoire [DIMM]

La carte mère

P67 Pro3 SE

 dispose de quatre emplacements DIMM DDR3 (Double

Data Rate 3) de 240-broches, et supporte la Technologie de Mémoire à Canal

Double. Pour effectuer une con

fi

 guration à canal double, vous devez toujours instal-

ler des paires de DIMM DDR3 identiques (de la même marque, de la même vitesse,

de la même taille et du même type de puce) dans les slots de même couleur. En

d’autres termes, vous devez installer une paire de DIMM DDR3 identiques dans le

Canal Double A (DDR3_A1 et DDR3_B1; slots bleu; voir p.2 No. 4) ou une paire

de DIMM DDR3 identiques dans le Canal Double B (DDR3_A2 et DDR3_B2; slots

blanc; voir p.2 No. 5), de façon à ce que la Technologie de Mémoire à Canal Double

puisse être activée. Cette carte vous permet également d’installer quatre modules

DIMM DDR3 pour la con

fi

 guration à canal double. Cette carte mère vous permet

également d’installer quatre modules DIMM DDR3 pour une con

fi

 guration double

canal; veuillez installer les mêmes modules DIMM DDR3 dans les quatre empla-

cements. Vous pouvez vous reporter au Tableau de con

fi

 guration mémoire double

canal ci-dessous.

Con

fi

 gurations de Mémoire à Canal Double

DDR3_A1 DDR3_A2 DDR3_B1

DDR3_B2

(Slot Bleu)

(Slot Blanc)  (Slot Bleu)

  (Slot Blanc)

(1)

Occupé               -

Occupé

-

(2)

-

Occupé

-

 Occupé

(3)*

Occupé Occupé Occupé

Occupé

*  Pour la con

fi

 guration (3), veuillez installer des DIMM DDR3 identiques dans les

    quatre emplacements.

1.  Si vous voulez installer deux modules de mémoire, pour une com-

patibilité et une

fi

 abilité optimales, il est recommandé de les installer

dans des emplacements de la même couleur. En d’autres termes,

installez-les soit dans les emplacements bleu (DDR3_A1 et DDR3_

B1), soit dans les emplacements blanc (DDR3_A2 et DDR3_B2).

2.  Si un seul module mémoire ou trois modules mémoire sont installés

dans les slots DIMM DDR3 sur cette carte mère, il sera impossible

d’activer la Technologie de Mémoire à Canal Double.

3.  Si une paire de modules mémoire N’est PAS installée dans le

même “Canal Double”, par exemple, installer une paire de modules

mémoire dans le DDR3_A1 et le DDR3_A2, il sera impossible

d’activer la Technologie de Mémoire à Canal Double.

4.  Il n’est pas permis d’installer de la DDR ou DDR2 sur le slot DDR3;

la carte mère et les DIMM pourraient être endommagés.

Français

71

ASRock  P67 Pro3 SE  Motherboard

Français

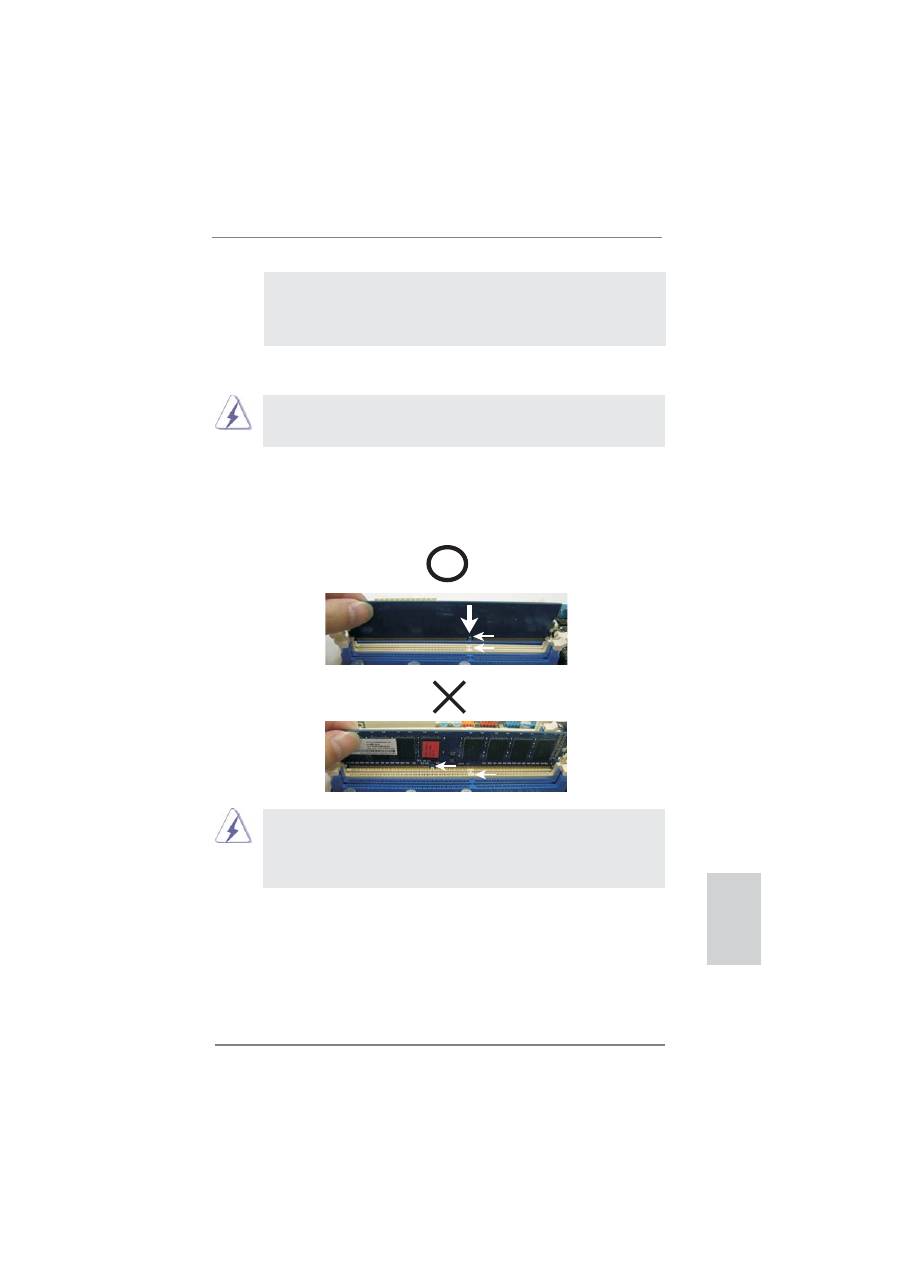

Installation d’un module DIMM

Ayez bien le soin de débrancher l’alimentation avant d’ajouter ou de

retirer des modules DIMM ou les composants du système.

Etape 1.  Déverrouillez un connecteur DIMM en poussant les taquets de maintien

vers

l’extérieur.

Etape 2.   Alignez le module DIMM sur son emplacement en faisant correspondre

  les encoches du module DIMM aux trous du connecteur.

Le module DIMM s’insère uniquement dans un seul sens. Si vous

forcez le module DIMM dans son emplacement avec une mauvaise

orientation cela provoquera des dommages irrémédiables à la carte

mère et au module DIMM.

Etape 3.   Insérez fermement le module DIMM dans son emplacement jusqu’à

  ce que les clips de maintien situés aux deux extrémités se ferment

  complètement et que le module DIMM soit inséré correctement.

notch

break

notch

break

5.  Il est possible que certains modules DIMM DDR3 de 1 Go double

face à 16 puces ne fonctionnent pas sur cette carte mère. Il n’est

pas recommandé d’installer ce type de modules sur cette carte

mère.

72

ASRock  P67 Pro3 SE  Motherboard

2.4

Slot d’extension (Slots PCI Express)

Il y a 4 ports PCI Express sur la carte mère

P67 Pro3 SE

.

Slots PCIE:

Le PCIE1 / PCIE3 (slot PCIE x1; blanc) sert aux cartes PCI Express

avec les cartes de largeur x1 voie, comme la carte Gigabit LAN, la carte

SATA2.

Le PCIE2 (slot PCIE x16; bleu) sert aux cartes graphiques PCI Express

de largeur x16 voies.

Le PCIE4 (slot PCIE x16; bleu) sert aux cartes graphiques PCI Express

de largeur x4 voies.

1.

En mode de carte VGA unique, il est recommandé d’installer une

carte graphique PCI Express x16 dans la fente PCIE2.

2.

En mode CrossFireX

TM

, installez les cartes graphiques PCI Express x16

dans les fentes PCIE2 et PCIE4. Par conséquent, la fentes PCIE2

fonctionnera avec une largeur de bande x16 tandis que les fente PCIE4

fonctionneront avec une largeur de bande x4.

3.

Reliez un ventilateur de châssis au connecteur pour ventilateur

de châssis de la carte mère (CHA_FAN1, CHA_FAN2 ou

CHA_FAN3) lorsque vous utilisez plusieurs cartes graphiques a

fi

 n

d’obtenir un meilleur environnement thermique.

Installation d’une carte d’extension

Etape 1.  Avant d’installer les cartes d’extension, veuillez vous assurer de bien

  avoir coupé l’alimentation ou d’avoir débranché le cordon d’alimentation.

  Veuillez lire la documentation des cartes d’extension et effectuer les

  réglages matériels nécessaires pour les cartes avant de débuter

l’installation.

Etape 2.   Retirez l’équerre correspondant au connecteur que vous voulez utiliser.

  Gardez la vis pour un usage ultérieur.

Etape 3.   Alignez la carte sur le connecteur et appuyez fermement jusqu’à l’insertion

  complète de la carte dans son emplacement.

Etape 4.   Fixez la carte sur le châssis à l’aide d’une vis.

Français

73

ASRock  P67 Pro3 SE  Motherboard

Français

2.5

Mode d’emploi pour CrossFireX

TM

 et Quad CrossFireX

TM

Cette carte mère prend en charge CrossFireX

TM

 et Quad CrossFireX

TM

. La techno-

logie CrossFireX

TM

 offre le moyen le plus avantageux de combiner divers disposi-

tifs de traitement graphique performants (GPU) dans un seul PC. Combinez une

gamme de modes d’exploitation différents avec des logiciels intelligents et des

mécanismes d’interconnexion innovants. CrossFireX

TM

 permet d’obtenir le niveau de

performance le plus haut possible et une haute qualité d’image pour les applications

3D. En général, CrossFireX

TM

 est pris en charge par Windows

®

 XP avec le Pack de

service 2 / Vista

TM

 / 7. Quad CrossFireX

TM

 est pris en charge par Windows

®

 Vista

TM

 /

7 uniquement. Veuillez consulter le site d’AMD pour les mises à jour de driver ATI

TM

CrossFireX

TM

. Veuillez suivre les instructions d’installation de la page 18 pour plus

de détails.

74

ASRock  P67 Pro3 SE  Motherboard

Français

*  La télécommande ASRock n'est prise en charge que par certaines cartes mères of ASRock.

Pour la liste des cartes mères prises en charge, veuillez vous reporter au site web ASRock :

http://www.asrock.com

Embase USB 2.0

(9 broches, bleue)

Embase CIR

(4 broches, blanche)

2.6 Télécommande intelligente ASRock Guide d'installation rapide

La télécommande intelligente ASRock s'utilise uniquement avec les cartes mères avec

embase CIR. Veuillez vous reporter aux procédures ci-dessous pour l'installation rapide

et l'utilisation de la télécommande intelligente.

Étape 1.   Repérez l'embase CIR qui se trouve

près de l'embase USB 2.0 sur la

carte mère ASRock.

Étape 2.   Connectez le câble USB avant sur

l'embase USB 2.0 (voir ci-dessous,

broches 1-5) et sur l'embase CIR.

Véri

fi

 ez que les numéros des

fi

 ls et

ceux des broches correspondent

bien.

Étape 3.   Installez le récepteur multidirectionnel

CIR sur le port USB avant. Si le

récepteur multidirectionnel CIR ne

parvient pas à recevoir les signaux

infrarouges de la télécommande

MCE, veuillez l'installer sur un autre

port USB à l'avant.

3 capteurs CIR à différents angles

1.

Seul un port USB à l'avant peut prendre en charge la fonction

CIR. Lorsque la fonction CIR est activée, les autres ports conser-

vent leur fonction USB.

2.

Le récepteur multidirectionnel CIR ne peut être utilisé que sur un

port USB à l'avant. Veuillez ne pas utiliser un port USB à l'arrière

pour le connecter sur le panneau arrière. Le récepteur multidi-

rectionnel CIR est capable de recevoir les signaux infrarouges

multidirectionnels (haut, bas et avant), et il est compatible avec la

plupart des châssis proposés sur le marché.

3.

Le récepteur distant ne prend pas la fonction de branchement

à chaud en charge. Veuillez l’installer avant de démarrer le

 système.

USB_PWR

P-

P+

GND

ATX+5VSB

IRRX

IRTX

GND

DUMMY

75

ASRock  P67 Pro3 SE  Motherboard

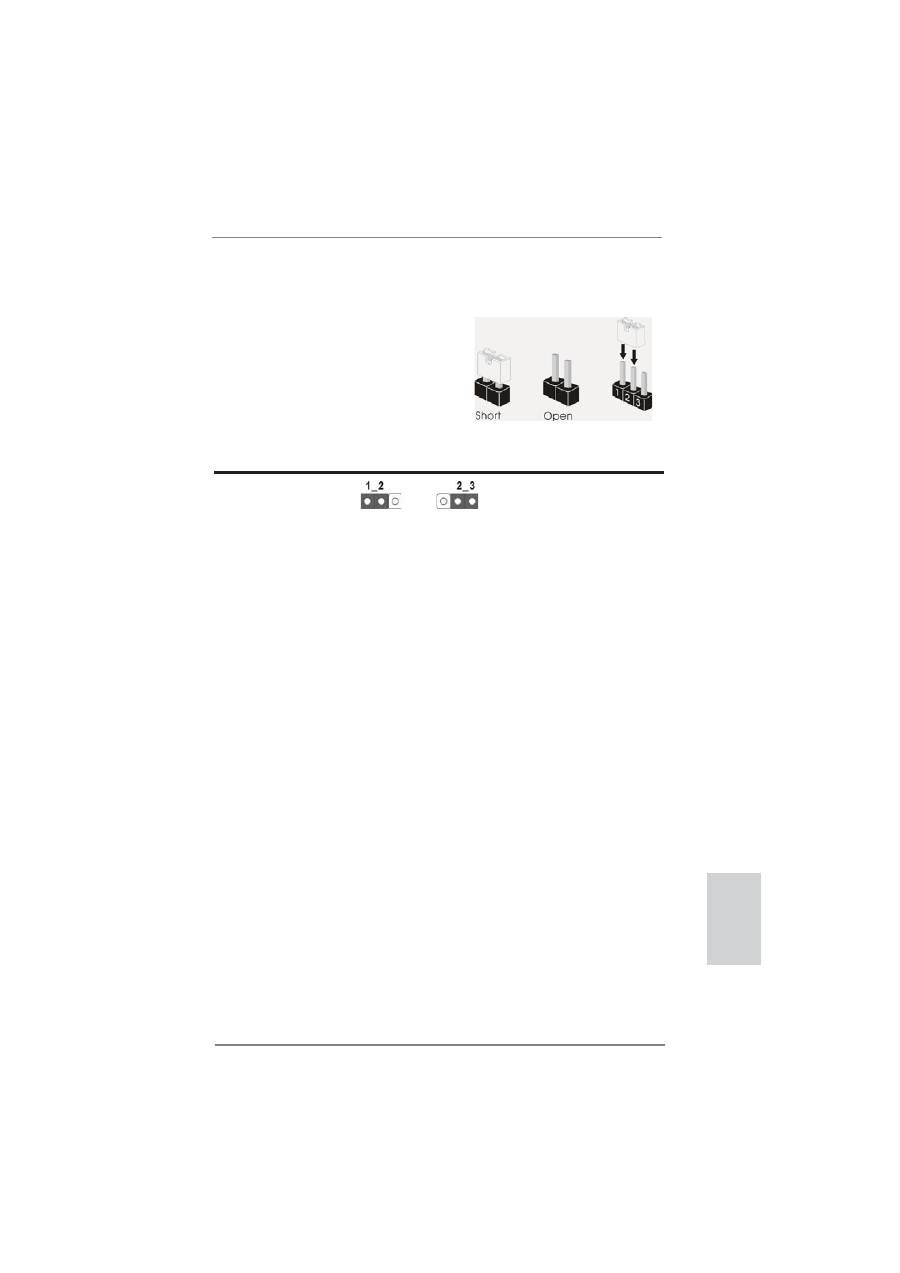

2.7 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont  « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le

cavalier

  Description

Effacer la CMOS

(CLRCMOS1)

(voir  p.2

fi

 g. 30)

Remarque :   CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la con

fi

 guration  originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant 5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

après avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le pro

fi

 l

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Effacer la

CMOS

Paramètres

par défaut

Français

76

ASRock  P67 Pro3 SE  Motherboard

2.8 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

Connecteurs Série ATAII

Ces quatre connecteurs Série

(SATA2_2: voir  p.2  No. 8)

ATAII (SATAII) prennent en

(SATA2_3: voir  p.2  No. 11)

charge les câbles SATA pour

(SATA2_4: voir  p.2  No. 7)

les périphériques de stockage

(SATA2_5: voir  p.2  No. 12)

internes. L’interface SATAII

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Connecteurs Série ATA3

Ces deux connecteurs Série

(SATA3_0: voir  p.2  No. 9)

ATA3 (SATA3) prennent en

(SATA3_1: voir  p.2  No. 10)

charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATA3

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s.

Câble de données

Toute cote du cable de data

Série ATA (SATA)

SATA peut etre connecte au

(en option)

disque dur SATA / SATAII /

SATA3 ou au connecteur

SATAII / SATA3 sur la carte

 mere.

Français

En-tête USB 2.0

A côté des six ports

(USB8_9 br.9)

USB 2.0 par défaut sur le

(voir  p.2  No. 22)

panneau E/S, il y a trois

embases USB 2.0 sur cette

carte mère. Chaque embase

USB 2.0 peut prendre en

(USB10_11 br.9)

charge 2 ports USB 2.0.

(voir  p.2  No. 21)

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

USB

_

P

W

R

P

-10

G

N

D

DU

MMY

USB

_

P

W

R

P

+10

G

N

D

P

-11

P

+11

SATA2_4     SATA2_2

SATA2_5     SATA2_3

SATA3_0

SATA3_1

77

ASRock  P67 Pro3 SE  Motherboard

Français

En-tête du module infrarouge

Cet en-tête supporte un module

(IR1  br.5)

infrarouge optionnel de

(voir  p.2  No. 25)

transfert et de réception sans

fi

 l.

Connecteur audio panneau

C’est une interface pour

(HD_AUDIO1 br. 9)

un câble avant audio en façade

(voir p.2  No. 26)

qui permet le branchement et

le contrôle commodes de

 périphériques

audio.

1. L’audio à haute dé

fi

 nition (HDA) prend en charge la détection de

fi

 che,

    mais le

fi

 l de panneau sur le châssis doit prendre en charge le HDA pour

    fonctionner correctement. Veuillez suivre les instructions dans notre

    manuel et le manuel de châssis a

fi

 n installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

    du panneau avant conformément à la procédure ci-dessous :

    A. Connectez Mic_IN (MIC) à MIC2_L.

    B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

    C. Connectez Ground (GND) à Ground (GND).

    D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

         n’avez pas besoin de les connecter pour le panneau audio AC’97.

    E. Pour activer le micro avant.

    Pour les systèmes d’exploitation Windows

®

 XP / XP 64 bits :

    Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis

    cliquez sur “FrontMic” (Micro avant).

    Pour les systèmes d’exploitation Windows

®

 7 / 7 64 bits / Vista

TM

 /

    Vista

TM

 64 bits :

    Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

    Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

1

IRTX

+5VSB

DUMMY

IRRX

GND

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1

DUMMY

GND

P+13

P-13

USB_PWR

USB_PWR

GND

P+12

P-12

(USB12_13 br.9)

(voir  p.2  No. 20)

1

ATX+5VSB

IRTX

GND

IRRX

Barrette pour module à infrarouges grand public

Cette barrette peut être utilisée

(CIR1  br.4)

pour connecter des récepteur

(voir  p.2  No. 23)

78

ASRock  P67 Pro3 SE  Motherboard

En-tête du panneau système

Cet en-tête permet d’utiliser

(PANEL1  br.9)

plusieurs fonctions du

(voir  p.2  No. 19)

panneau système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez con

fi

 gurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, véri

fi

 ez

bien à faire correspondre les

fi

 ls et les broches.

En-tête du haut-parleur

Veuillez connecter le

de châssis

haut-parleur de châssis sur

(SPEAKER1 br. 4)

 cet

en-tête.

(voir  p.2  No. 18)

Français

79

ASRock  P67 Pro3 SE  Motherboard

Français

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 4)

(voir  p.2  No. 33)

LED di accensione

Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2  Nr. 17)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

 (spegnimento).

1

PLED+

PLED+

PLED-

Branchez les câbles du

ventilateur aux connecteurs pour

ventilateur et faites correspondre

le

fi

 l noir à la broche de terre.

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

Connecteur du ventilateur

Veuillez connecter le câble de

de l’UC

ventilateur d’UC sur ce

(CPU_FAN1 br. 4)

connecteur et brancher le

fi

 l

(voir  p.2  No. 1)

noir sur la broche de terre.

(CHA_FAN2 br. 3)

(voir  p.2  No. 16)

(CHA_FAN3 br. 3)

(voir  p.2  No. 15)

(PWR_FAN1 br. 3)

(voir  p.2  No. 34)

(CPU_FAN2 br. 3)

(voir  p.2  No. 35)

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

GND

+12V

CPU_FAN_SPEED

GND

CHA_FAN2_PWR

CHA_FAN_SPEED

GND

CHA_FAN2_PWR

CHA_FAN_SPEED

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

PWR_FAN_SPEED

GND

+12V

80

ASRock  P67 Pro3 SE  Motherboard

Connecteur ATX 12V

Veuillez connecter une unité

(ATX12V1  br.8)

d’alimentation électrique ATX

(voir  p.2  No. 3)

12V sur ce connecteur.

En-tête d’alimentation ATX

Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir  p.2  No. 6)

 tête.

Bien que cette carte mère fournisse un connecteur de

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

20-Installation de l’alimentation électrique ATX

12

 1

24

13

12

 1

24

13

8                  5

4                  1

Connecteur HDMI_SPDIF

Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 2-pin)

fournissant une sortie audio

(voir  p.2  No. 27)

SPDIF vers la carte VGA HDMI,

et permettant au système

de se connecter au un

téléviseur numérique HDMI /un

projecteur / un périphérique

LCD. Veuillez brancher le

connecteur HDMI_SPDIF de la

carte VGA HDMI sur ce

 connecteur.

En-tête de port COM

Cette en-tête de port COM est

(COM1  br.9)

utilisée pour prendre en charge

(voir  p.2  No. 24)

un module de port COM.

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser

l’alimentation des 4 broches ATX, branchez votre alimentation

avec la broche 1 et la broche 5.

4-Installation d’alimentation à 4 broches ATX 12V

8

        5

4

        1

SPDIFOUT

GND

1

Français

81

ASRock  P67 Pro3 SE  Motherboard

2.9

Guide d’installation des pilotes

Pour installer les pilotes sur votre système, veuillez d’abord insérer le CD dans

votre lecteur optique. Puis, les pilotes compatibles avec votre système peuvent être

détectés automatiquement et sont listés sur la page du pilote du CD. Veuillez suivre

l’ordre de haut en bas sur le côté pour installer les pilotes requis. En conséquence,

les pilotes que vous installez peuvent fonctionner correctement.

Français

ETAPE 1 : Con

fi

 gurez le UEFI.

A. Accédez à UEFI SETUP UTILITY (Utilitaire de con

fi

 guration BIOS)

→

écran

     Avancé

→

Con

fi

 guration SATA.

B. Réglez «SATA Mode « sur [IDE]. (Pour SATA2.)

     Réglez «SATA3 Mode « sur [IDE]. (Pour SATA3.)

ETAPE 2 : Installez le système d’exploitation Windows

®

 XP / XP 64 bits

  sur votre système.

2.11.1   Installation de Windows

®

 XP / XP 64-bit sans

             fonctions RAID

Si vous voulez installer Windows

®

 XP / XP 64-bit sur vos disques durs SATA /

SATAII / SATA3 sans les fonctions RAID, veuillez suivre la procédure ci-dessous.

2.11

Installation de Windows

®

 7 / 7 64-bit / Vista

TM

 /

Vista

TM

 64-bit / XP / XP 64-bit sans fonctions RAID

Si vous voulez installer Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bits / XP / XP 64-

bit sur vos disques durs SATA / SATAII / SATA3 sans les fonctions RAID, veuillez

suivre les procédures ci-dessous, en fonction de l’OS que vous installez.

2.10    Installation de Windows

®

 7 / 7 64-bit / Vista

TM

 /

   Vista

TM

 64-bit avec fonctions RAID

Si vous souhaitez installer Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit OS sur

votre lecteur de disque dur SATA / SATAII / SATA3 avec les fonctions RAID, veuillez

vous référer au document de l’étape suivante sur le CD de support pour connaître la

procédure détaillée:

..\ RAID Installation Guide (Guide d’installation RAID)

Utilisation des disques durs SATA / SATAII / SATA3 sans NCQ fonctions

Le mode RAID n’est pas pris en charge sous le système d’exploitation

Windows

®

 XP / XP 64-bit.

Le mode AHCI n’est pas pris en charge sous le système d’exploitation

Windows

®

 XP / XP 64-bit.

82

ASRock  P67 Pro3 SE  Motherboard

ETAPE 1 : Con

fi

 gurez le UEFI.

A. Accédez à UEFI SETUP UTILITY (Utilitaire de con

fi

 guration BIOS)

→

écran

     Avancé

→

Con

fi

 guration SATA.

B. Réglez «SATA Mode « sur [IDE]. (Pour SATA2.)

     Réglez «SATA3 Mode « sur [IDE]. (Pour SATA3.)

ETAPE 2: Installer le système d’exploitation Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

64-bit sur votre système.

ETAPE 1 : Con

fi

 gurez le UEFI.

A. Accédez à UEFI SETUP UTILITY (Utilitaire de con

fi

 guration BIOS)

→

écran

     Avancé

→

Con

fi

 guration SATA.

B. Réglez «SATA Mode « sur [AHCI]. (Pour SATA2.)

     Réglez «SATA3 Mode « sur [AHCI]. (Pour SATA3.)

ETAPE 2: Installer le système d’exploitation Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

64-bit sur votre système.

Utilisation des disques durs SATA / SATAII / SATA3 avec NCQ fonctions

Utilisation des disques durs SATA / SATAII / SATA3 sans NCQ fonctions

2.11.2   Installation de Windows

®

 7 / 7 64-bit / Vista

TM

 /

 Vista

TM

 64-bit sans fonctions RAID

Si vous voulez installer Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit sur vos

disques durs SATA / SATAII / SATA3 sans les fonctions RAID, veuillez suivre la

procédure ci-dessous.

Français
