ASRock  P67 Pro3 SE  Motherboard

3. 시스템 바이오스 정보

메인보드의 플래쉬 메모리에는 바이오스 셋업 유틸리티가 저장되어 있습니다 .

컴퓨터를 사용하실 때 , “자가진단 테스트”(POST) 가 실시되는 동안 <F2> 또는

<Del> 키를 눌러 바이오스 셋업으로 들어가세요 ; 만일 그렇게 하지 않으면 POST

는 테스트 루틴을 계속하여 실행할 것입니다 . 만일 POST 이후 바이오스 셋업을 하

기 원하신다면 ,<Ctl>+<Alt>+<Delete> 키를 누르거나 , 또는 시스템 본체의 리셋

버튼을 눌러 시스템을 재 시작하여 주시기 바랍니다 . 바이오스 셋업 프로그램은 사용

하기 편하도록 디자인되어 있습니다 . 각 항목은 다양한 서브 메뉴 표가 올라오며 미

리 정해진 값 중에서 선택할 수 있도록 되어 있습니다 . 바이오스 셋업에 대한 보다 상

세한 정보를 원하신다면 보조 CD 안의 포함된 사용자 매뉴얼 (PDF 파일 ) 을 따라 주

시기 바랍니다 .

4. 소프트웨어 지원 CD 정보

이 메인보드는 여러 가지 마이크로소프트 윈도우 운영 체계를 지원합니다 :

7/7 64 비트 /Vista

TM

/Vista

TM

64 비트 /XP/XP 64 비트 . 메인보드에 필요한 드라이버

와 사용자 편의를 위해 제공되는 보조 CD 는 메인보드 의 기능을 향상시켜 줄 것입니

다 . 보조 CD 를 사용하여 시작하시려면 , CD-ROM 드라이브에 CD 를 넣어주시기 바

랍니다 . 만일 고객님의 컴퓨터가 “AUTORUN” 이 가능하다면 자동으로 메인 메

뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지

않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을

더블 클릭하여 주시기 바랍니다 .

(D:

\

BIN

\

ASSETUP.EXE,  D: 는 CD-ROM 드라이브 )

한 국 어

208

ASRock  P67 Pro3 SE  Motherboard

１、はじめに

ASRock P67 Pro3 SE マザーボードをお買い上げいただきありがとうございます。本

製品は、弊社の厳しい品質管理の下で製作されたマザーボードです。本製品は、弊社の品

質と耐久性の両立という目標に適合した堅牢な設計により優れた性能を実現します。この

クイックインストレーションガイドには、マザーボードの説明および段階的に説明したインスト

レーションの手引きが含まれています。マザーボードに関するさらに詳しい情報は、「サポー

ト CD」のユーザーマニュアルを参照してください。

マザーボードの仕様および BIOS ソフトウェアは、アップデートされること

が有りますので、マニュアルの内容は、予告なしに変更されることがあり

ます。本マニュアルに変更が有った場合は、弊社のウェブサイトに通告な

しに最新版のマニュアルが掲載されます。最新の VGA カードおよび CPU サ

ポートリストもウェブサイトでご覧になれます。ASRock 社ウェブサイト：

http://www.asrock.com

このマザーボードに関連する技術サポートが必要な場合、当社の Web サイト

にアクセスし、使用しているモデルについての特定情報を見つけてくださ

い。

www.asrock.com/support/index.asp

1.1  パッケージ内容

ASRock P67 Pro3 SE マザーボード：

(ATX フォームファクター : 12.0-in x 7.5-in, 30.5 cm x 19.1 cm)

ASRock P67 Pro3 SE クイックインストレーションガイド

ASRock P67 Pro3 SE サポート CD

2 x シリアル ATA (SATA) データケーブル（オプション）

1 x I/O パネルシールド

ASRockからのお知らせ

ASRockからのお知らせ

...

Windows

®

7 / 7 64-bit / Vista

TM

/ Vista

TM

 64-bit でより良い性能を

得るには、ストレージ構成のBIOSオプションをAHCIモードに設定することを推

奨します。  B I O Sのセットアップについての詳細は、サポートC Dの「ユーザーマ

ニュアル」を参照してください。

日本語

209

ASRock  P67 Pro3 SE  Motherboard

1.2  仕様

 プラットフ

- ATX フォームファクター : 12.0-in x 7.5-in, 30.5 cm

 ォーム

  x 19.1 cm

- 全ソリッド・キャパシター設計 (100% 日本製の高品質

  導電性高分子電解コンデンサー )

 CPU

- 第 2 世代の Intel

®

 Core

TM

 i7 / i5 / i3 in LGA1155 パッ

  ケージをサポート

- Intel

®

 Turbo ブースト 2.0 テクノロジをサポート

- K シリーズのアンロック CPU

- ハイパースレッドテクノロジをサポート ( 注意 1 を参照 )

 ヱップセット

- Intel

®

 P67

 メモリー

- デュアルヱャンネル DDR3 メモリーテクノロジー

  ( 注意 2 を参照 )

- DDR3 DIMM スロット x 4

- DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC,

  un-buffered メモリーに対応 ( 注意 3 を参照 )

- システムメモリの最大容量 : 32GB ( 注意 4 を参照 )

- Intel

®

 Extreme Memory Profile (XMP) をサポート

 拡張スロット

- 2 x PCI Express 2.0 x16 スロット

  (PCIE2 @ x16 モード、PCIE4 @ x4 モード )

- 2 x PCI Express 2.0 x1 スロット

- ATI

TM

 Quad CrossFireX

TM

および CrossFireX

TM

をサポート

 オーディオ

- 7.1 CH HD オーディオ ( コンテンツ保護付 )

  (Realtek ALC892 オーディオ Codec)

- Premium Blu-ray オーディオのサポー

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Atheros

®

 AR8151

- Wake-On-LAN をサポート

 リアパネル

I/O Panel

 I/O

- PS/2 マウスポート x 1

- PS/2 キーボードポート x 1

- 同軸 SPDIF 出力ポート x 1

- 光学 SPDIF 出力ポート x 1

- Ready-to-Use USB 2.0 ポート x 6

- Ready-to-Use USB 3.0 ポート x 2

- LED（ACT/LINK LED および SPEED LED）付き RJ-45 LAN

  ポート x 1

- オーディオジャック：側面のスピーカー、後部スピーカー、中央低

  音、入力、前部スピーカー、マイク入力 ( 注意 5 参照 )

日本語

210

ASRock  P67 Pro3 SE  Motherboard

 SATA3

- SATA3 6.0Gb/ 秒 コネクタ x 2 ハードウェア RAID (RAID 0,

  RAID 1, RAID 10, RAID 5 および Intel Rapid

  Storage) をサポート , NCQ, AHCI および

 “

Hot Plug

”

( ホット

  プラグ ) 機能

 USB 3.0

- 2 x リア USB 3.0 ポート (Etron EJ168A)、USB

  1.0/2.0/3.0 に最高 5Gb/s まで対応

 コネクター

- 4 x SATA2 3.0Gb/ 秒コネクタが、RAID (RAID 0, RAID 1,

  RAID 10, RAID 5 および Intel Rapid Storage)

  をサポート , NCQ, AHCI および

 “

Hot Plug

”

( ホットプラグ ) 機

  能

- 2 x SATA3 6.0Gb/ 秒コネクタが

- IR ヘッダー x 1

- コンシューマー赤外線モジュールヘッダー x 1

- COM ポートヘッダ x 1

- HDMI_SPDIF ヘッダー x 1

- 電源 LED ヘッダー　x 1

- CPU/ シャーシ / 電源ファンコネクタ

- 24 ピン ATX 電源コネクター

- 8 ピン 12V 電源コネクター

- フロントパネルオーディオコネクター

- USB 2.0 ヘッダー (USB 2.0 用 6 ポートをサポート ) x 3

 BIOS 関連機能

- 64Mb AMI BIOS

- AMI UEFI Legal BIOS（GUI サポート）

- プラグ＆プレイをサポート

- ACPI 1.1 準拠ウェイクアップイベント

- jumperfree モードサポート

- SMBIOS 2.3.1 サポート

- DRAM, PCH, CPU PLL, VTT, VCCSA 電圧のマルチ調整

 サポート CD

- ドライバ、ユーティリティ、AntiVirus ソフトウェア ( 試用バー

  ジョン )、ASRock ソフトウェアスイート (CyberLink DVD

  Suite および Creative Sound Blaster X-Fi MB) (OEM

  および試行版 )

 特徴

- ASRock Extreme チューニングユーティリティ (AXTU)

  ( 注意 6 参照 )

- インスタントブート

- ASRock Instant Flash ( 注意 7 参照 )

- ASRock AIWI ( 注意 8 を参照 )

- ASRock APP ヱャージャー ( 注意 9 を参照 )

- SmartView ( 注意 10 を参照 )

- ASRock XFast USB ( 注意 11 を参照 )

- ASRock On/Off Play

日本語

211

ASRock  P67 Pro3 SE  Motherboard

日本語

- ハイブリッドブースタ :

- CPU 周波数無段階制御 ( 注意 12 を参照 )

- ASRock U-COP ( 注意 13 を参照 )

- 起動障害保護 (Boot Failure Guard:B.F.G.)

- コンボクーラーオプション (C.C.O.) ( 注意 14 を参照 )

- グッドナイト LED

 モニター

- CPU 温度検知

- マザーボード温度検知

- CPU/ シャーシ / 電源ファンタコメータ

- CPU/ シャーシ静音ファン（CPU 温度によりシャーシファン速度の

  自動調整が可能）

- CPU/ シャーシファンマルチ速度制御

- 電源モニター : +12V, +5V, +3.3V, Vcore

 OS

- Microsoft

®

 Windows

®

7 / 7 64-bit / Vista

TM

  / Vista

TM

 64-bit / XP / XP 64-bit compliant

 認証

- FCC, CE, Microsoft

®

 WHQL 認証済み

- ErP/EuP 対応（ErP/EuP 対応の電源装置が必要です）

  ( 注意 15 を参照 )

 * 製品の詳細については、http://www.asrock.com を御覧なさい。

警告

オーバークロック（BIOS 設定の調整、アンタイド・オーバークロック・テクノロ

ジーの適用、第三者のオーバークロックツールの使用など）はリスクを伴いますので

ご注意ください。オーバークロックするとシステムが不安定になったり、システムの

コンポーネントやデバイスが破損することがあります。ご自分の責任で行ってくださ

い。弊社では、オーバークロックによる破損の責任は負いかねますのでご了承くださ

い。

212

ASRock  P67 Pro3 SE  Motherboard

注意

1.

 “ハイパースレッドテクノロジ”の設定については、サポート CD の

「ユーザーマ ニュアル」の 47 ページをヱェックしてください。

2.

このマザーボードは、デュアルヱャンネルメモリーテクノロジー (Dual

Channel Memory Technology）をサポートしております。デュアルヱャ

ンネルメモリーテクノロジを実行する前に、正しいインストール法を理解す

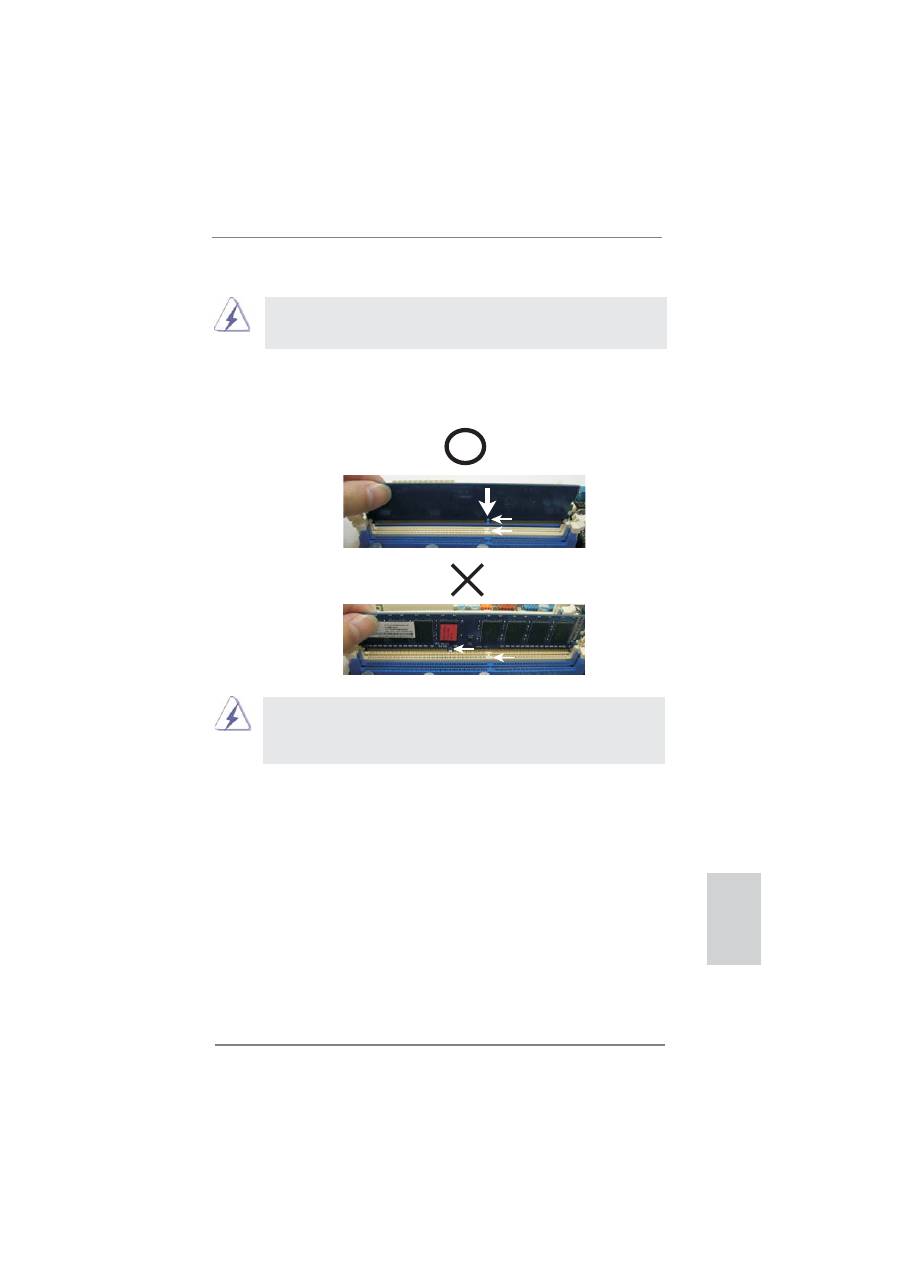

る為に 218 ページのメモリーモジュールのインストレーションガイドをお読

みください。

3.

DDR3 周波数オプションはプロセッサによって異なります。 K シリーズ CPU の

みが 2133 と 1866 への DDR3 オーバークロックをサポートできます。

4.

オペレーティングシステム制限のため、Windows

®

 7 / Vista

TM

 / XP 使

用下において、システム使用のリザーブに対する実際の記憶容量は 4GB 未

満である可能性があります。64 ビット CPU の Windows

®

 OS に対しては、その

ような制限はありません。

5.

マイク入力の場合、このマザーボードはステレオとモノラルモードをどちら

もサポートします。オーディオ出力の場合、このマザーボードは 2 チャン

ネル、4 チャンネル、6 チャンネルと 8 チャンネルモードをサポートしま

す。正しい接続については、3 ページの表をチェックしてください。

6.

ASRock Extreme Tuning Utility (AXTU) は、分かりやすいインター

フェイスでさまざまなシステム機能を微調整するオールインワンツールで、

ハードウェアモニタ、ファンコントロール、オーバークロッキング、OC DNA、ES な

どを含んでいます。ハードウェアモニタでは、システムの主要な読み込みを

示します。ファンコントロールでは、調整するファン速度と温度を示します。オー

バークロッキングでは、CPU 周波数をオーバークロックして最適のシステムパ

フォーマンスを出すことができます。OC DNA では、プロファイルとして OC 設

定を保存し友人と共有することができます。友人は OC プロファイルを自分

のシステムに読み込んで、同じ OC 設定にすることが可能です。IES ( インテ

リジェントエネルギーサーバー ) では、電圧レギュレータにより、CPU コアがアイ

ドルになっているときコンピュータの性能を犠牲にすることなく、多くの出力位

相を削減して効率性の向上を図ります。ASRock Extreme Tuning

Utility (AXTU) の操作手順については、当社 Web サイトをご覧ください。

ASRock Web サイト :http://www.asrock.com

7.

ASRock Instant Flash は、Flash ROM（フラッシュ ROM）に組み込ま

れている BIOS フラッシュユーティリティです。この便利な BIOS 更新ツールに

より、MS-DOS あるいは Windows

®

のように最初にオペレーティングシステム

に入る必要なしに、システム BIOS を更新することができます。このユーティリ

ティでは、POST の間に <F6> キーを、 あるいは BIOS 設置アップメニューの

際に <F2> キーを押すことで、ASRock Instant Flash にアクセスするこ

とができます。このツールを起動し、新規 BIOS ファイルを USB フラッシュドラ

イブ、フロッピーディスク、またはハードドライブに保存、そしていくつかのクリック

だけで、その他のフロッピーディスクや複雑なフラッシュユーティリティを使用せ

ずに BIOS を更新することができます。ご使用の際には、USB フラッシュドライ

ブあるいはハードドライブが FAT32/16/12 ファイルシステムを使用している

ことを確認してください。

日本語

213

ASRock  P67 Pro3 SE  Motherboard

日本語

8.

直感的なモーションコントロールゲームは Wii だけのものではなくなりました。

ASRock AIWI ユーティリティによって、新しい PC ゲームの楽しみかたが広が

ります。ASRock AIWI は、iPhone/iPod touch をジョイスティック代

わりに使用して PC ゲームをコントロールする世界初のユーティリティです。

ASRock AIWI ユーティリティを ASRock の公式 Web サイトまたは ASRock

ソフトウェアサポート CD のいずれかからマザーボードにインストールし、無償の

AIWI Lite を App ストアから iPhone/iPod touch にダウンロードするだ

けという簡単さ。PC を Apple デバイスに Bluetooth（ブルートゥース）または

WiFi ネットワークで接続すれば、このエキサイティングなモーションコントロー

ルゲームを今すぐお楽しみいただけます。ASRock 公式 Web サイトは是非、

定期的にご覧頂くことをお勧めします。弊社では最新の本製品対応ゲーム

を続々ご提供しております。ASRock の Web サイト : http://www.asrock.

com/Feature/Aiwi/index.asp

9.

iPhone/iPod/iPad Touch など Apple デバイスを迅速かつお手軽に充

電するために、ASRock では ASRock APP チャージャーという素晴らしいソ

リューションをご用意しています。APP チャージャードライバをインストールす

るだけで、ご使用の iPhone をコンピュータから素早く充電することができま

す。充電時間は従来より最高 40% も速くなります。ASRock APP チャージャー

をお使いいただくと複数の Apple デバイスを同時に素早く充電できます。本

製品は PC がスタンバイモード (S1)、メモリサスペンドモード (S3)、休止モード

(S4) または電源オフ (S5) の時にも継続充電をサポートします。APP チャー

ジャードライバをインストールしていただくと、これまでにない充電性能に充分

ご満足いただけることでしょう。ASRock の Web サイト : http://www.

asrock.com/Feature/AppCharger/index.asp

10.

インターネットブラウザの新しい SmartView 機能は、よくアクセスするウェ

ブサイト、閲覧履歴、Facebook の友達およびあなたのリアルタイムの

ニュースフィードを、よりパーソナルなインターネット体験のために改良され

たビューに一体化させた、IE 用の賢いスタートページです。 ASRock マザー

ボードは独占的に SmartView ユーティリティを備えており、あちこち移動する

友達と連絡を取り合うのに役立ちます。 SmartView 機能を使用するには、

お使いの OS のバージョンが Windows

®

 7 / 7 64 bit / Vista

TM

 /

Vista

TM

 64 bit であり、ブラウザのバージョンが IE8 であることをご確認

ください。 ASRock ウェブサイト： http://www.asrock.com/Feature/

SmartView/index.asp

11.

ASRock XFast USB は USB ストレージデバイス性能を拡張することがで

きます。デバイスの特長により性能は異なります。

12.

このマザーボードは、無段階制御を提供しますが、オーバークロッキング

の実行はお薦めしません。推奨 CPU バス周波数以外の周波数は、システム

を不安定にしたり CPU を損傷したりすることがあります。

13.

CPU のオーバーヒートが検出されますと、システムは自動的にシャットダウ

ンされます。システムのレジュームを行う前に、マザーボード上の CPU 冷

却ファンが正しく機能しているか確認してから電源コードを外し、そして再

度つないでください。放熱効果を高める為には、PC システムのインストー

ル時に、CPU とヒートシンクの間に放熱グリースをスプレイするのが効果的

です。

214

ASRock  P67 Pro3 SE  Motherboard

14.

コンボクーラーオプション (C.C.O.) では、Socket LGA 775、LGA 1155 と

LGA 1156 の 3 つの異なる CPU クーラータイプを採用できる、柔軟なオプ

ションを用意しています。すべての 775 と 1156 CPU ファンを使用できるわけ

ではないことにご注意ください。

15.

Energy Using Product（エコデザイン）の略語 EuP は完成システムの消

費電力を定義するために欧州連合により規制された条項です。 EuP に従っ

て、管制システムの総 AC 電力はオフモード条件下で 1.00W 未満に抑える必

要があります。EuP 規格を満たすには、EuP 対応マザーボードと EuP 対応電

源が必要です。 Intel の提案に従い、EuP 対応電源装置は規格を満たす必

要があります、つまり 5v のスタンバイ電力効率は 100 mA の消費電流下で

50% 以上でなければなりません。 EuP 対応電源装置を選択する場合、電源

装置製造元に詳細を確認するようにお勧めします。

日本語

215

ASRock  P67 Pro3 SE  Motherboard

２、インストレーション

インストレーションを行う前の注意事項

マザーボード部品のインストレーションやマザーボードの設定変更を行う前に、

以下の注意事項を守ってください。

1.

コンセントから電源コードを外す前には、いかなる部品にも触ってはいけ

ません。この手順を守らないと、マザーボード、周辺機器、部品に重大

な障害が発生することが有ります。

2.

静電気によるマザーボード部品の損傷を防ぐ為には、絶対にマザーボードを

直接カーペットなどに置かないようにしてください。部品を取り扱う前に、

アースされたリストストラップの使用や、安全にアースされている物体に触

れて放電しておくことに留意してください。

3.

IC には触れないように部品の角を持ちます。

4.

部品を取り外す場合は、外した部品は必ず静電気防止パッドに置くか部品が

梱包されていたバッグに収納してください。マザーボードをシャーシに取り

付ける為にネジをネジ穴に入れるときは、ネジを締め過ぎないようにしてく

ださい。締めすぎるとマザーボードを傷つけます。

2.1

CPU インストレーション

Intel 1155-LAND CPU の取り付けについては、

以下のステップに従ってください。

1155-LAND CPU をソケットに挿入する前に、CPU の表面が汚れていない

か、ソケットに曲がったピンがないか確認してください。上の状況が見つ

かった場合、CPU をソケットに無理に挿入しないでください。CPU がひど

く損傷します。

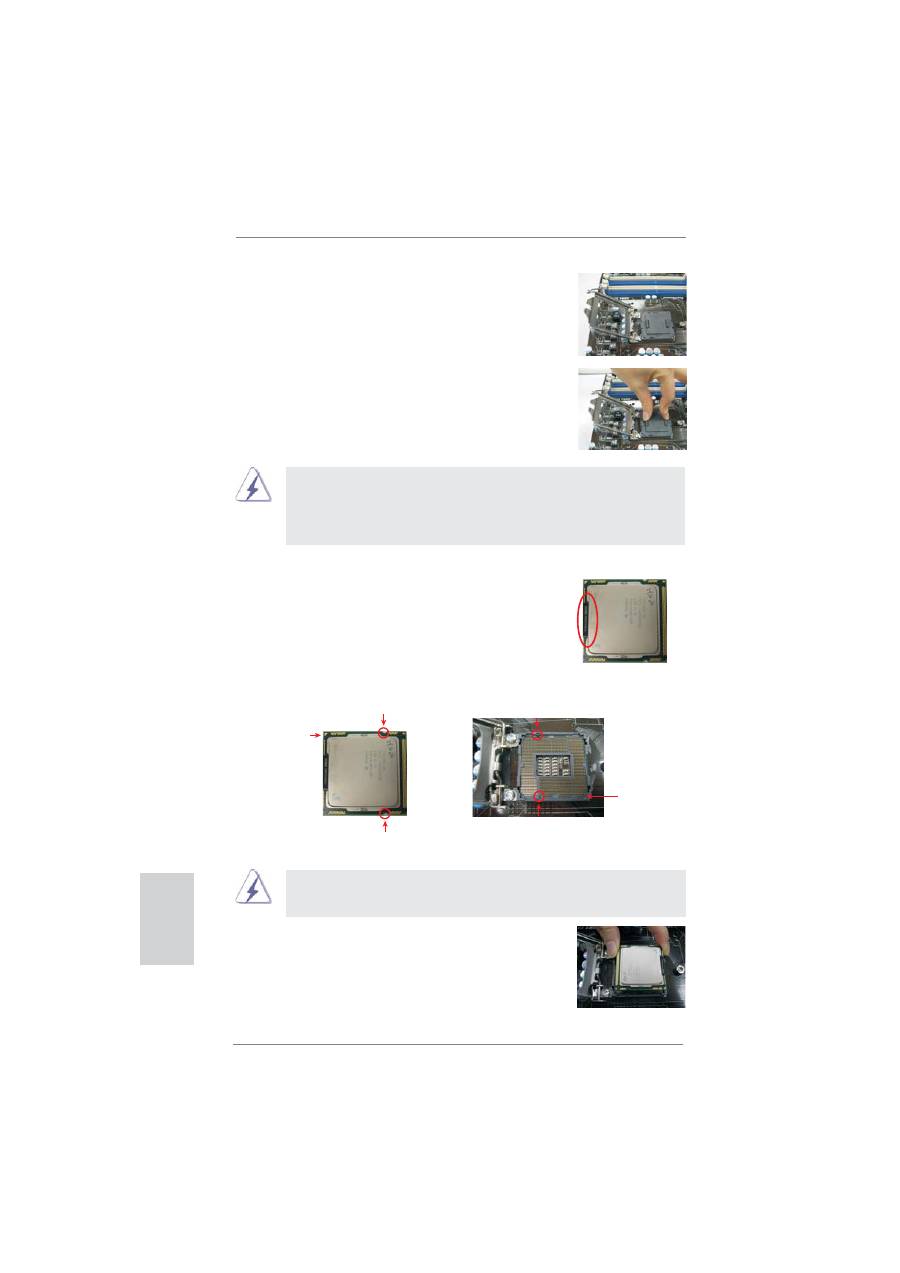

ステップ 1. ソケットを開く :

ステップ 1-1. レバーをフックまで押し下げて

   保持タブを取り外します。

1155 ピンソケットの概要

Contact Array

Socket Body

Load Lever

Load Plate

日本語

216

ASRock  P67 Pro3 SE  Motherboard

方向キーの刻み目

ステップ 1-2. ロードレバーを完全に開く位置、

   つまり約 135 度まで回転します。

ステップ 1-3. ロードプレートを完全に開く位置、

   つまり約 100 度まで回転します。

ステップ 2. PnP キャップ（ピックアンドプレースキャッ

 プ）を取り外します。

1.

キャップのタブを使って操作し、PnP キャップが外れないようにす

ることをお勧めします。

2.

マザーボードを修理するために送り返すときに、このキャップを取

り付ける必要があります。

ステップ 3. 1155-LAND CPU を挿入する :

ステップ 3-1. 黒い線でマークされたエッジに沿

   って CPU を支えます。

ステップ 3-2. CPU を HIS（統合ヒートシンク）

    の方に向けます。ピン 1 と方向キー

    の 2 つの刻み目を探します。

正しく挿入するために、CPU の 2 つの方向キーの刻み目がソケットの 2 つの

位置合わせキーに一致していることを確認してください。

ステップ 3-3. ソケットを完全に垂直移動するこ

                      とによって、CPU をソケットに慎

    重に配置します。

ステップ 3-4. CPU がソケット内部にあり、方向

             キーに正しく一致していることを

                      確認します。

ピン 1

1155-LAND CPU

1155 ピンソケット

位置合わせキー

位置合わせキー

黒い線

方向キーの刻み目

ピン 1

日本語

217

ASRock  P67 Pro3 SE  Motherboard

日本語

ステップ 4. ソケットを閉じる :

ステップ 4-1. ロードプレートを HIS の上で回転し

   ます。

ステップ 4-2. ロードプレートを軽く押し下げなが

   ら、ロードレバーをはめ込みます。

ステップ 4-3. ロードレバーを、ロードレバーの

    保持タブの下にあるロードプレート

    タブで固定します。

2.2

CPU ファンとヒートシンクの取り付け

正しく取り付けるために、CPU ファンとヒートシンクの取扱説明書を参照してください。

以下は、1155-LAND CPU に対してヒートシンクの取り付け方を示したものです。

ステップ 1. ソケット面の HIS の中心に熱接着素材を

 塗ります。

ステップ 2. ヒートシンクをソケットに取り付けます。

 ファンケーブルがマザーボード

 (CPU_FAN1、2 ページ、No. 1 を参照 )

 の CPU ファンコネクタの一番近い面に置

 かれていることを確認します。

ステップ 3. ファスナーをマザーボードのスルーホー

 ルに揃えます。

ステップ 4. ファスナーを時計回りに回転し、ファス

 ナーキャップを親指で下に押して取り付

 け、ロックします。残りのファスナー

 についても、上の操作を繰り返します。

ファスナーを時計回りに回転せずに押すと、ヒートシンクはマザーボード

に固定できません。

ステップ 5. ファンヘッダをマザーボードの CPU ファンコネクタに説明します。

ステップ 6. ケーブルがファン動作の邪魔をしたり他のコンポーネントに触れな

 いように、余分なケーブルをタイラップでまとめます。

Apply Thermal

Interface Material

Fan cables on side

closest to MB header

Fastener slots

pointing straight out

Press Down

(4 Places)

このマザーボードはコンボクーラーオプション (C.C.O.) に対応しており、

Socket LGA 775、LGA 1155 と LGA 1156 の 3 つの異なる CPU クーラー

タイプを採用できる、柔軟なオプションを用意しています。白い貫通穴は

Socket LGA 1155/1156 CPU 用です。

218

ASRock  P67 Pro3 SE  Motherboard

2.3

メモリーモジュール (DIMM) 取り付け

P67 Pro3 SE マザーボードには、240 ピン DDR3 (Double Data Rate 3) DIMM 用

スロットが 4 カ所あり、デュアルチャンネルメモリーテクノロジーをサポートしています。デュ

アルチャンネルコンフィギュレーションに関しては、常に同一 ( 同じメーカー、同じ速度、同

じサイズ、同じチップタイプ ) の DDR3 DIMM ペアを同じ色のスロットに取り付ける必要

が有ります。つまり、同一の DDR3 DIMM ペアをデュアルチャンネル A (DDR3_A1 およ

び DDR3_B1、青色いスロット、2 ページの No.4 を参照 ) に挿入するか、同一の DDR3

DIMM ペアをデュアルチャンネル B (DDR3_A2 および DDR3_B2、白のスロット、2 ページ

の No.5 参照 ) に挿入することでデュアルチャンネルメモリーテクノロジーを始動させるこ

とができるということです。さらにこのマザーボードは、デュアルチャンネルコンフィギュレー

ション用に４つの DDR3 DIMM をインストール出来ますが、4 カ所のスロット全部に同一の

DDR3 DIMM をインストールしてください。下記のデュアルチャンネルメモリーコンフィギュ

レーション表を参照してください。

       デュアルヱャンネルメモリーコンフィギュレーション

DDR3_A1

 DDR3_A2

DDR3_B1        DDR3_B2

( 青 )          ( 白 )

( 青 )

       ( 白 )

       (1)

実装済み

 -

実装済み        -

       (2)

-

 実装済み

-

       実装済み

       (3)*  実装済み

 実装済み

実装済み        実装済み

*

コンフィギュレーション (3) の場合は、4 カ所のスロット全てに同一の

DDR3 DIMM をインストールしてください。

1.

最適なコンパチビリティーと安定性を確保する為にメモリーモ

ジュールを 2 枚インストールしたい場合は、モジュールを同色の

スロットにインストールすることを推奨します。つまり、モ

ジュールを青色スロット (DDR3_A1 と DDR3_B1) か白のスロット

(DDR3_A2 と DDR3_B2) にインストールするということです。

2.

1 枚あるいは 3 枚のメモリーモジュールをこのマザーボードの

DDR3 DIMM スロットにインストールする場合は、デュアルチャ

ンネルメモリーテクノロジーは始動出来ません。

3.

2 枚のメモリーモジュールが同一のデュアルチャンネルにインス

トールされていない場合（たとえば DDR3_A1 と DDR3_A2）

は、デュアルチャンネルメモリーテクノロジーは始動出来ません。

4.

DDR、DDR2 メモリモジュールを DDR3 スロットに取り付けるこ

とはできません。取り付けると、マザーボードと DIMM が損傷す

る原因となります。

5.

一部の 16 チップ搭載 DDR3 1GB ダブルサイド DIMM はこのマザーボード

で動作しない場合があります。それらの製品のこのマザーボードへの取り

付けは推奨されません。

日本語

219

ASRock  P67 Pro3 SE  Motherboard

日本語

DIMM スロットが用意されています。

DIMM やシステムコンポーネントの着脱の前は電源が OFF になっているこ

とを確認してください。

ステップ 1.

固定クリップを外側に押して DIMM スロットのロックを外します。

ステップ 2.

DIMM のノッチがスロットの切れ目の位置に対応するように DIMM とスロット

を合わせます。

DIMM は 1 つの正しい向きでのみ装着されるようになっています。DIMM

を間違った向きでスロットに装着すると、マザーボードや DIMM に重大な

損傷がもたらされることがあります。

ステップ 3.

最後に、DIMM をスロットに挿入し、両端の固定クリップを所定の位置まで

戻して、DIMM をしっかり装着してください。

notch

break

notch

break

220

ASRock  P67 Pro3 SE  Motherboard

2.4 拡張スロット（PCI Express スロット）

P67 Pro3 SE マザーボードには、PCI Express スロット 4 基が備わっています。

PCIE スロット :

PCIE1 / PCIE3 (PCIE x1 スロット、白 ) は Gigabit LAN カード、

SATA2 カードなど、PCI Express x1 レーン幅カードで使用されま

す。

PCIE2 (PCIE x16 スロット、青 ) は PCI Express x16 レーン幅

グラフィックスカードで使用されるか。

PCIE4 (PCIE x16 スロット、青 ) は PCI Express x4 レーン幅

グラフィックスカードで使用されるか。

1.

単一の VGA カードモードでは、PCI Express を取り付けること

をお勧めします PCIE2 スロットの x16 グラフィックスカード。

2.

CrossFireX

TM

モードでは、PCIE2 および PCIE4 スロットに PCI

Express x16 グラフィックスカードを取り付けてください。従って、

PCIE2 スロットは x16 バンド幅で作動し、PCIE4 スロットは x4 バ

ンド幅で作動します。

3.

熱環境を向上するために複数のグラフィックスカードを使用して

いるとき、マザーボードシャーシのファンコネクタ (CHA_FAN1,

CHA_FAN2 または CHA_FAN3）にシャーシファンを接続してくだ

さい。

拡張カードの装着

ステップ 1.

拡張カードを装着する前に、電源が OFF になっていること、または電源コー

ドが接続されていないことを確認してください。装着する前に、拡張カード

の説明書を読んで、必要なハードウェア設定を行ってください。

ステップ 2.

使用するスロットのブラケットを取り外してください。ネジは後で使用するの

で、取っておいてください。

ステップ 3.

カードコネクタをスロットの位置に合わせて、カードがスロットに完全に固定

されるまでカードを押し込んでください。

ステップ 4.

最後に、ネジでカードをシャーシに固定してください。

日本語

221

ASRock  P67 Pro3 SE  Motherboard

日本語

2.5

CrossFireX

TM

および Quad CrossFireX

TM

操作ガイド

このマザーボードは、CrossFireX

TM

と Quad CrossFireX

TM

機能をサポートします。

CrossFireX

TM

テクノロジは、1 つの PC に複数の高性能 GPU ( グラフィックスプロセッ

シングユニット ) を結合できるもっとも先進的な方法を提供します。インテリジェントなソ

フトウェア設計と革新的な相互接続メカニズムを組み込んださまざまなオペレーティング

モードを組み合わせることで、CrossFireX

TM

は 3D アプリケーションで、考えられるもっ

とも高いレベルのパフォーマンスと画像品質を可能にします。現在、CrossFireX

TM

機能

は Windows

®

 XP with Service Pack 2 / Vista

TM

 / 7 OS でサポートされていま

す。Quad CrossFireX

TM

機能は Windows

®

Vista

TM

 / 7 OS でのみサポートされます。

ATI

TM

CrossFireX

TM

ドライバ更新については、AMD の Web サイトをチェックしてください。

詳細は、18 ページの取り付け手順に従ってください。

222

ASRock  P67 Pro3 SE  Motherboard

日本語

*  ASRock Smart Remote は一部の ASRock マザーボードでのみサポートされます。マザーボード

のサポートリストについては、ASRock Web サイト : http://www.asrock.com を参照してください。

USB 2.0 ヘッダ (9 ピン、青 )

CIR ヘッダ (4 ピン、白 )

2.6

ASRock Smart Remote クイック取り付けガイド

ASRock Smart Remote は、CIR ヘッダーの付いた ASRock マザーボードでのみ使用されま

す。ASRock Smart Remote のクイック取付と使用法については、以下の手順を参照してくだ

さい。

ステップ 1.

 ASRock マザーボードの USB

2.0 ヘッダーの隣にある CIR ヘ

ッダーを探します。

ステップ 2.

 フロント USB ケーブルを USB

2.0 ヘッダー ( 以下を参照、ピン

1-5) と CIR ヘッダーに接続しま

す。ワイヤ割り当てとピン割り当て

が正しく一致していることを確認

してください。

ステップ 3.

 フロント USB ポートにマルチアン

グル CIR レシーバーに取り付け

ます。マルチアングル CIR レシー

バーが MCE リモートコントローラ

から赤外線信号を正常に受信で

きない場合、他のフロント USB に

取り付けてみてください。

さまざまな角度の 3 つの CIR センサー

1.

 CIR 機能をサポートできるのは、フロント USB ポートの 1 つのみです。CIR

機能が有効になっているとき、他のポートは USB として機能します。

2.

 マルチアングル CIR レシーバーはフロント USB でのみ使用されます。リア

USB ブラケットを使用してこれをリアパネルに接続しないでください。マル

チアングル CIR レシーバーは現在市販されているほとんどのシャーシと

互換性のある多方向赤外線信号（上、下および前）を受信することができ

ます。

3.

リモートレシーバーはホットプラグ機能をサポートしません。リモートレ

シーバーを取り付けてから、システムを起動してください。

USB_PWR

P-

P+

GND

ATX+5VSB

IRRX

IRTX

GND

DUMMY

223

ASRock  P67 Pro3 SE  Motherboard

日本語

2.7  ジャンパ設定

右の図はジャンパがどのように設定されているかを示しま

す。ジャンパキャップがピンに置かれている場合、ジャンパ

は  “ショート” になります。ジャンパキャップがピンに置か

れていない場合、ジャンパ は “オープン”になります。右の

図で、３ピンジャンパで、1-2 ピンを  “ショート”の場合、こ

れらの２つのピンにジャンパキャップを置きます。

ジャンパ

設定

説明

CMOS の消去ジャンパ

(CLRCMOS1）

( ページ２アイテム 30 参照）

注 :   CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリ

セットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待って

から、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、

BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリア

する必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実

行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモして

ください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。

CMOS の消去

デフォルト設定

224

ASRock  P67 Pro3 SE  Motherboard

シリアル ATAII コネクタ

これら 4 本のシリアル ATAII

SATA2_2:

(SATAII）コネクタは内蔵スト

ページ 2, アイテム 8 を参照

レーデバイスに使用する SATA

SATA2_3:

データケーブルに対応していま

ページ 2, アイテム 11 を参照

す。現在の SATAII インタフェー

SATA2_4:

スの最大データ転送速度は

ページ 2, アイテム 7 を参照

3.0 Gb/s です。

SATA2_5:

ページ 2, アイテム 12 を参照

2.8 オンボードのヘッダとコネクタ類

オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ

ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ

にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場

合があります。

シリアル ATA3 コネクタ

これら 2 本のシリアル ATA3

SATA3_0: ページ 2, アイテム 9 を参照

(SATA3）コネクタは内蔵スト

SATA3_1: ページ 2, アイテム 10 を参照

レーデバイスに使用する SATA

データケーブルに対応していま

す。現在の SATA3 インタフェー

スの最大データ転送速度は

6.0 Gb/s です。

シリアル ATA（SATA）

データケーブル（オプション）

SATA データケーブルのどちらかの

端をマザーボードの SATA /SATAII /

SATA3 ハードディスク、または SATAII

/ SATA3 コネクタに接続できます。

USB 2.0 ヘッダ

I/O パネルには、デフォルトの 6

(9 ピン USB8_9)

つの USB 2.0 ポート以外に、この

ページ２, アイテム 22 を参照

マザーボードに 3 つの USB 2.0

ヘッダが搭載されています。それ

ぞれの USB 2.0 ヘッダは 2 つの

USB 2.0 ポートをサポートできま

(9 ピン USB10_11)

す。

ページ２, アイテム 21 を参照

(9 ピン USB12_13)

ページ２, アイテム 20 を参照

1

DUMMY

GND

P+13

P-13

USB_PWR

USB_PWR

GND

P+12

P-12

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

USB

_

P

W

R

P

-10

G

N

D

DU

MMY

USB

_

P

W

R

P

+10

G

N

D

P

-11

P

+11

日本語

SATA2_4     SATA2_2

SATA2_5     SATA2_3

SATA3_0

SATA3_1

225

ASRock  P67 Pro3 SE  Motherboard

日本語

赤外線モジュールコネクタ

このコネクタは赤外線の無線送受信

(5 ピン IR1)

モジュールに対応します。

ページ２, アイテム 25 を参照

1

IRTX

+5VSB

DUMMY

IRRX

GND

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

フロントオーディオパネルコネクタ

このコネクタは、オーディオ機器

(9 ピン HD_AUDIO1)

との便利な接続とコントロールを

ページ２, アイテム 26 を参照

可能にするフロンとオーディオパ

ネルのためのインターフェイスで

す。

1.

ハイディフィニションオーディオはジャックセンシングをサポー

トしますが、正しく機能するためにシャーシのパネルワイヤが

HAD をサポートする必要があります。このマニュアルとシャー

シのマニュアルの指示に従って、システムを取り付けてくださ

い。

2.

AC’97 オーディオパネルを使用する場合、次のように前面パ

ネルのオーディオヘッダに取り付けてください。

A.

Mic_IN (MIC) を MIC2_L に接続します。

B.

Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を

OUT2_L に接続します。

C.

Ground (GND) を Ground (GND) に接続しま

す。

D.

MIC_RET と OUT_RET はオーディオパネル専用です。

AC’97 オーディオパネルに接続する必要はありません。

E.

フロントマイクを有効化するには。

Windows

®

 XP / XP 64-bit OS の場合 :

“

Mixer

”

( ミキサー ) を選択し、続いて

“

Recorder

”

( レコー

ダー ) を選択します。その後

“

FrontMic

”

( フロントマイク ) をク

リックします。

Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit OS

の場合 :

Realtek コントロールパネルから

“

FrontMic

”

( フロントマイ

ク ) タブを開きます。

“

Recording Volume

”

( 録音音量 ) を調

整します。

1

ATX+5VSB

IRTX

GND

IRRX

コンシューマー赤外線モジュールヘッダー

このヘッダーは、リモコン受光部

(4 ピン CIR1)

の接続に使用することができます。

ページ２, アイテム 23 を参照

226

ASRock  P67 Pro3 SE  Motherboard

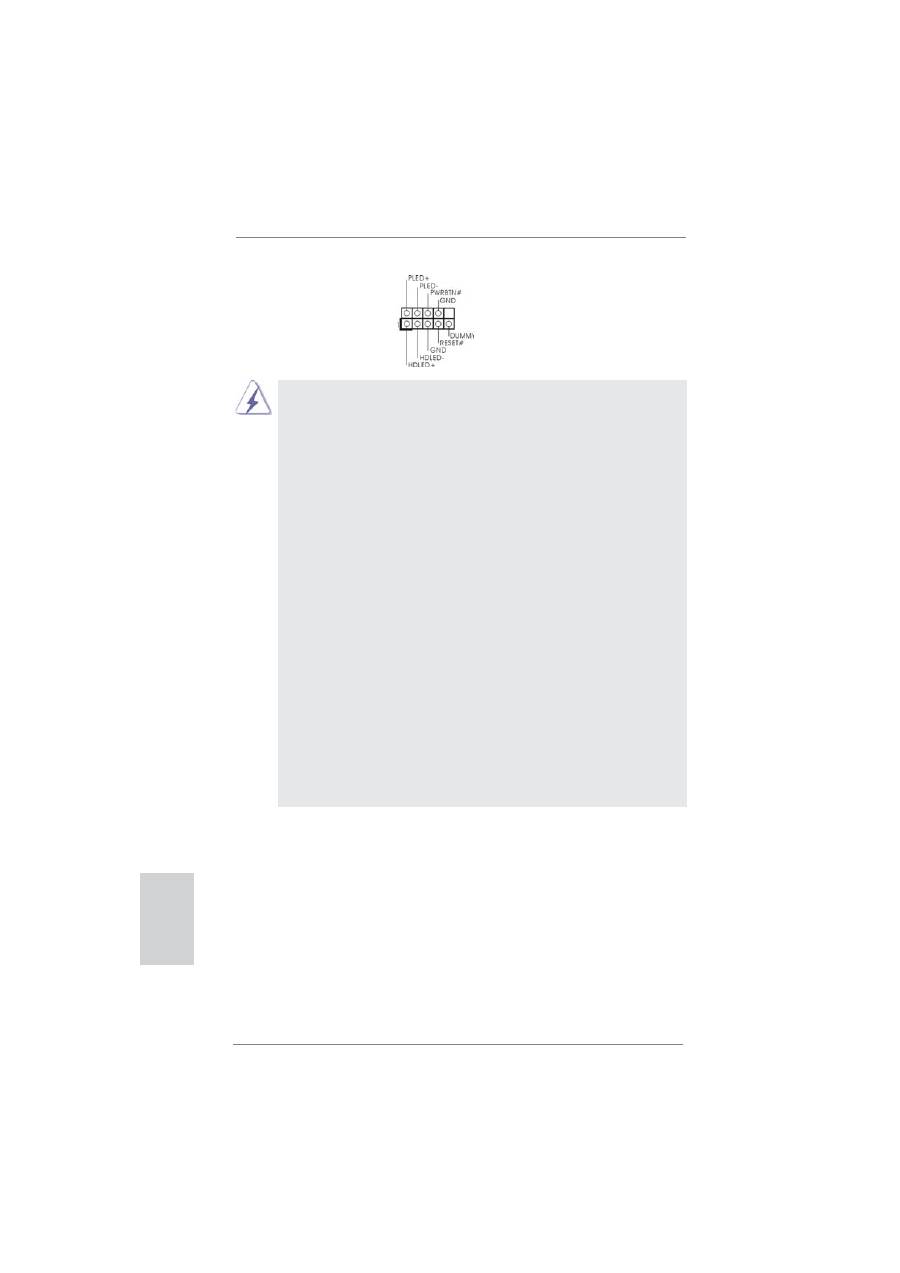

システムパネルコネクタ

このコネクタは数種類のシステム

(9 ピン PANEL1)

フ

ロントパネルの機能を提供しま

ページ２, アイテム 19 を参照

す。

シャーシに付いている電源スイッチ、リセットスイッチ、システムステータ

スインジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。

ケーブルを接続する前にピンの正負極性にご注意ください。

PWRBTN ( 電源スイッチ ):

前面パネルに付いている電源スイッチに接続します。電源スイッチによるシス

テム電源オフ方法を設定して変更することも可能です。

RESET ( リセットスイッヱ ):

シャーシの前面パネルに付いているリセットスイッチに接続します。コン

ピュータがフリーズし、正常な再起動をしない場合は、リセットスイッチを

押してコンピュータを再起動します。

PLED ( システム電源 LED):

シャーシの前面パネルに付いている電源ステータスインジケータに接続しま

す。LED は、システムが動作しているときに点灯します。LED はシステム

が S1 スリープ状態のときに点滅します。システムが S3 または S4 スリープ状

態になるか、電源オフ (S5) になると、LED は消灯します。

HDLED ( ハードドライブアクティビティ LED):

シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続

します。LED は、ハードドライブがデータの読み込みまたは書き込み動作を

しているときに点灯します。

前面パネルのデザインはシャーシによって異なります。前面パネルモジュール

は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブア

クティビティ LED、スピーカーなどから構成されています。シャーシの前面

パネルモジュールをこのヘッダに接続する際は、ワイヤとピンの割り当てが正

しく対応していることを確認してください。

日本語

227

ASRock  P67 Pro3 SE  Motherboard

日本語

シャーシおよび電源ファンコネクタ

(4 ピン CHA_FAN1)

ページ２, アイテム 33 を参照

(3 ピン CHA_FAN2)

ページ２, アイテム 16 を参照

(3 ピン CHA_FAN3)

ページ２, アイテム 15 を参照

(3 ピン PWR_FAN1)

ページ２, アイテム 34 を参照

ファンケーブルをファンコネクタ

に接続し、黒いワイヤをアースピ

ンに合わせてください。

電源 LED ヘッダー

シャーシ電源 LED をこのヘッダーに

(3 ピン PLED1)

接続し、システム電源ステータスを

ページ２, アイテム 17 を参照

示すようにしてください。LED はシ

ステムが動作中の際にオンになりま

す。S1 ステータスでは LED は点滅し

続けます。S3/S4 ステータス、または

S5 ステータス ( 電源オフ ) の場合、

LED は消灯します。

シャーシスピーカーヘッダ

シャーシのスピーカーとこのヘッ

(4 ピン SPEAKER1)

ダを接続してください。

ページ２, アイテム 18 を参照

1

PLED+

PLED+

PLED-

このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、

ファン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3

ピン CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、

ピン 1-3 に接続してください。

接続されたピン 1-3

3 ピンファンのインストール

CPU ファンコネクタ

このコネクタには CPU ファンケー

(4 ピン CPU_FAN1)

ブルを接続します。黒いコードは

ページ２, アイテム 1 を参照

アースピンに接続してください。

(3 ピン CPU_FAN2)

ページ２, アイテム 35 を参照

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

GND

+12V

CPU_FAN_SPEED

GND

CHA_FAN2_PWR

CHA_FAN_SPEED

GND

CHA_FAN2_PWR

CHA_FAN_SPEED

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

PWR_FAN_SPEED

GND

+12V

228

ASRock  P67 Pro3 SE  Motherboard

このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、従来の 4-pin ATX

12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin

5 とともに差し込んでください。

4-Pin ATX 12V 電源の取り付け

ATX 12V コネクタ

このコネクタには CPU に Vcore 電

(8 ピン ATX12V1)

源を供給できるように、ATX 12V

ページ２, アイテム 3 を参照

プラグを備えたサワーサプライを

接続する必要があることに注意し

てください。接続に問題があると、電源

は正しく供給されません。

20 ピン ATX 電源装置の取り付け

ATX パワーコネクタ

ATX 電源コネクタを接続します。

(24 ピン ATXPWR1)　

ページ２, アイテム 6 を参照

12

 1

24

13

12

 1

24

13

8                  5

4                  1

8

        5

4

        1

このマザーボードには 24 ピン ATX 電源コネクタが装備されており、

従来の 20 ピン ATX 電源装置を採用している場合でも作動します。

20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と共に電源

装置にプラグを差し込みます。

シリアルポートヘッダ

この COM1 ヘッダは、シリアルポートモ

(9 ピン COM1)

ジュールをサポートします。

ページ２, アイテム 24 を参照

HDMI_SPDIF ヘッダ

(2- ピン HDMI_SPDIF1)

ページ２, アイテム 27 を参照

HDMI_SPDIF ヘッダは、SPDIF

音声出力を HDMI VGA カードに提

供し、システムで HDMI デジタル

TV/ プロジェクタ /LCD デバイスに

接続できるようにします。HDMI

VGA カードの HDMI_SPDIF コネク

タを、このヘッダに接続してくださ

い。

SPDIFOUT

GND

1

日本語

229

ASRock  P67 Pro3 SE  Motherboard

2.9

ドライバインストールガイド

システムにドライバをインストールするには、まずサポート CD を光ドライブに挿入してくだ

さい。システム互換のドライバが自動検出され、サポート CD ドライバページに一覧表示さ

れます。上から下へ順番にこれらの必須ドライバをインストールしてください。これで、イン

ストールしたドライバは正常に作動するはずです。

2.11    RAID 機能を搭載しない Windows

®

 7 / 7 64-bit

/ Vista

TM

 / Vista

TM

 64-bit

/ XP / XP 64-bit

ビットをインストールする

RAID 機能を搭載しない SATA  /  SATAII  /  SATA3  HDD に Windows

®

  7  /  7

64-bit / Vista

TM

 / Vista

TM

 64-bit / XP / XP 64-bit ビット OS をインストー

ルする場合、次のステップに従ってください。

2.11.1  RAID 機能を搭載しない Windows

®

 XP / XP 64-bit ビット

をインストールする

RAID 機能を搭載しない SATA  /  SATAII  /  SATA3  HDD に Windows

®

  XP  /

XP 64-bit ビット OS をインストールする場合、次のステップに従ってください。

ステップ 1: セットアップ UEFI。

A. UEFI セットアップユーティリティ、詳細画面、SATA 構成に入ります。

B. 「SATA Mode」を [IDE] に設定し。( について SATA2。)

   「SATA3 Mode」を [IDE] に設定し。( について SATA3。)

ステップ 2: システムに Windows

®

 XP / XP 64- ビット OS をインストールします。

NCQ およびホットプラグ機能を搭載しない SATA / SATAII / SATA3 HDD デバイスを

使用する

2.10   RAID 機能を搭載した Windows

®

 7 / 7 64-bit /

Vista

TM

 / Vista

TM

 64-bit ビットをインストールする

RAID 機能を組み込んだ SATA / SATAII / SATA3 HDD に Windows

®

 7 / 7 64 ビッ

ト / Vista

TM

 / Vista

TM

 64 ビット OS をインストールする場合、サポート CD の次のパス

のマニュアルを参照して詳細な手順を調べてください。

..

\

RAID Installation Guide (RAID インストールガイド )

日本語

Windows

®

XP / XP 64-bit OS では RAID モードは使用できません。

Windows

®

XP / XP 64-bit OS では AHCI モードは使用できません。

230

ASRock  P67 Pro3 SE  Motherboard

NCQ およびホットプラグ機能を搭載した SATA / SATAII / SATA3 HDD デバイスを使

用する

ステップ 1: セットアップ UEFI。

A. UEFI セットアップユーティリティ、詳細画面、SATA 構成に入ります。

B. 「SATA Mode」を [AHCI] に設定し。( について SATA2。)

   「SATA3 Mode」を [AHCI] に設定し。( について SATA3。)

ステップ 2: システムに Windows

®

 7 / 7 64- ビット / Vista

TM

 / Vista

TM

 64 ビ

           ト OS をインストールします。

ステップ 1: セットアップ UEFI。

A. UEFI セットアップユーティリティ、詳細画面、SATA 構成に入ります。

B. 「SATA Mode」を [IDE] に設定し。( について SATA2。)

   「SATA3 Mode」を [IDE] に設定し。( について SATA3。)

ステップ 2: システムに Windows

®

 7 / 7 64- ビット / Vista

TM

 / Vista

TM

 64 ビ

           ト OS をインストールします。

2.11.2  RAID 機能を搭載しない Windows

®

 7 / 7 64-bit

/ Vista

TM

 / Vista

TM

 64-bit ビットをインス

トールする

RAID 機能を搭載しない SATA  /  SATAII  /  SATA3  HDD に Windows

®

  7  /  7

64-bit / Vista

TM

 / Vista

TM

64-bit ビット OS をインストールする場合、次のステッ

プに従ってください。

NCQ およびホットプラグ機能を搭載しない SATA / SATAII / SATA3 HDD デバイスを

使用する

日本語

231

ASRock  P67 Pro3 SE  Motherboard

日本語

３．BIOS 情報

BIOS セットアップユーティリティはマザーボードのフラッシュメモリに保存されています。コン

ピュータを起動させた後、POST（パワーオンセルフテスト）中に〈F2〉または <Del> を押し、

BIOS セットアップユーティリティに入ってください。押さない場合、POST はテストルーチンを

続けます。テストを実行した後に BIOS セットアップユーティリティに入りたい場合、POST 終

了後〈Ctrl〉＋〈Alt〉＋〈Delete〉を押すか、ケースのリセットスイッチを押してシステムを

再起動してください。BIOS セットアップユーティリティは、ユーザーフレンドリであることを目

指しています。これはメニュウ方式のプログラムです。スクロールさせることで様々なサブ

メニューを表示し、かつあらかじめ定義した選択肢から選択することが可能です。BIOS セッ

トアップの詳細な情報については、サポート CD 内のユーザーズマニュアル (PDF ファイル )

をごらんください。

４．ソフトウェア　サポート CD 情報

このマザーボードは Microsoft

®

 Windows

®

 7 / 7 64-bit / Vista

TM

/ Vista

TM

64-

bit / XP / XP 64-bit

といった様々なマイクロソフト ウインドウズ オペレーティングシ

ステムをサポートします。マザーボードに付属しているサポート CD はマザーボードの特徴

を有効にするために必要なドライバやユーティリティを含んでいます。サポート CD を使用

するには、CDROM ドライブに CD を挿入してください。AUTORUN 機能が有効な場合、自

動的にメインメニュウが立ち上がります。AUTORUN 機能が無効な場合、サポート CD 内の

BIN フォルダにある ASSETUP.EXE をダブルクリックすることにより、メインメニュウが立ち

上がります。
