ASRock H61M: 1. Einführung

28

ASRock  H61M  Motherboard

1. Einführung

Wir danken Ihnen für den Kauf des ASRock

H61M

 Motherboard, ein zuverlässiges

Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock ge-

fertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der

Verp

fl

 ichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsan-

leitung führt in das Motherboard und die schrittweise Installation ein. Details über

das Motherboard

fi

 nden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Spezi

fi

 kationen und BIOS-Software verändern

können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert

werden. Für den Fall, dass sich Änderungen an diesem Handbuch

ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere

Ankündigung, verfügbar sein. Die neuesten Gra

fi

 kkarten und unterstützten

CPUs sind auch auf der ASRock-Website aufgelistet.

ASRock-Website:    http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezi

fi

 sche

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere

 Webseite:

 www.asrock.com/support/index.asp

1.1  Kartoninhalt

ASRock

H61M

 Motherboard

(Micro ATX-Formfaktor: 24.4 cm x 21.8 cm; 9.6 Zoll x 8.6 Zoll)

ASRock

H61M

 Schnellinstallationsanleitung

ASRock

H61M

 Support-CD

Zwei Serial ATA (SATA) -Datenkabel (optional)

Ein I/O Shield

ASRock erinnert...

Zur besseren Leistung unter Windows

®

7 / 7, 64 Bit / Vista

TM

/ Vista

TM

64 Bit empfehlen wir, die Speicherkon

fi

 guration im BIOS auf den AHCI-

Modus einzustellen. Hinweise zu den BIOS-Einstellungen

fi

 nden Sie in

der Bedienungsanleitung auf der mitgelieferten CD.

Deutsch

29

ASRock  H61M  Motherboard

Deutsch

1.2 Spezifikationen

 Plattform

- Micro ATX-Formfaktor: 24.4 cm x 21.8 cm; 9.6 Zoll x 8.6 Zoll

- Festkondensator für CPU-Leistung

 CPU

- Unterstützt Intel

®

 Core

TM

 (2te Generation) i7 / i5 / i3 im

  LGA1155-Paket

- Unterstützt Intel

®

 Turbo Boost 2.0-Technologie

- Unterstützt freigegebene CPU der K-Serie

- Unterstützt Hyper-Threading-Technologie

  (siehe

VORSICHT 1

)

 Chipsatz

- Intel

®

 H61

 Speicher

- Unterstützung von Dual-Kanal-Speichertechnologie

 (siehe

VORSICHT 2

)

- 2 x Steckplätze für DDR3

- Unterstützt DDR3 1333/1066 non-ECC, ungepufferter

  Speicher

- Max. Kapazität des Systemspeichers: 16GB

  (siehe

VORSICHT 3

)

 Erweiterungs-

- 1 x PCI Express 2.0 x16-Steckplatz (blau für x16-Modus)

steckplätze

- 1 x PCI Express 2.0 x1-Steckplätze

- 2 x PCI -Steckplätze

 Onboard-VGA

 -

Intel

®

 HD Gra

fi

 k 2000/3000

- Pixel Shader 4.1, DirectX 10.1

- Maximal gemeinsam genutzter Speicher 1759MB

  (siehe

VORSICHT 4

)

- Drei VGA-Ausgangsoptionen: D-Sub, DVI-D sowie HDMI

  (siehe

VORSICHT 5

)

- Unterstützt HDMI 1.4a mit einer maximalen Au

fl

 ösung von

  1920 x 1200 bei 60 Hz

- Unterstützt DVI mit einer maximalen Au

fl

 ösung von

  1920 x 1200 bei 60 Hz

- Unterstützt D-Sub mit einer maximalen Au

fl

 ösung von

  2048 x 1536 bei 75 Hz

- Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCC und

  HBR (High Bit Rate-Audio) mit HDMI (kompatibler HDMI-

  Bildschirm erforderlich) (siehe

VORSICHT 6

)

- Unterstützt stereoskopisches 3D per Blu-ray mit HDMI 1.4a

- Unterstützt HDCP-Funktion mit DVI- und HDMI-Ports

- Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit

  DVI- und HDMI-Ports

30

ASRock  H61M  Motherboard

 Audio

- 5.1 CH HD Audio (Realtek ALC662 Audio Codec)

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

 -

Atheros

®

 AR8151

- Unterstützt Wake-On-LAN

E/A-Anschlüsse

I/O Panel

 an der

- 1 x PS/2-Mausanschluss

Rückseite

- 1 x PS/2-Tastaturanschluss

- 1 x VGA/D-Sub port

- 1 x VGA/DVI-D port

- 1 x HDMI port

- 6 x Standard-USB 2.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

  LED)

- HD Audiobuchse: Audioeingang / Lautsprecher vorne /

  Mikrofon

 Anschlüsse

- 4 x SATA2 3,0 GB/s-Anschlüsse, unterstützen NCQ-, AHCI-

  und „Hot Plug“ (Hot-Plugging)- Funktionen

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrared-Modul-Header

- 1 x Druckerport-Anschlussleiste

- 1 x COM-Anschluss-Header

 -

CPU/Gehäuse/Stromlüfter-Anschluss

 -

24-pin

ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- Anschluss für Audio auf der Gehäusevorderseite

- 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher

  USB 2.0-Anschlüsse)

BIOS

- 32Mb AMI BIOS

- AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

 -

ACPI

1.1-Weckfunktionen

 -

JumperFree-Übertaktungstechnologie

- SMBIOS 2.3.1

- IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA

  Stromspannung Multianpassung

Deutsch

31

ASRock  H61M  Motherboard

Deutsch

Support-CD

- Treiber, Dienstprogramme, Anti-Virus-Software

  (Testversion), ASRock Software Suite (CyberLink DVD Suite

  und Creative Sound Blaster X-Fi MB) (OEM- und

Testversion)

 Einzigartige

- ASRock Extreme Tuning Utility (AXTU) (siehe

VORSICHT 7

)

 Eigenschaft

 -

Sofortstart

- ASRock Instant Flash (siehe

VORSICHT 8

)

- ASRock AIWI (siehe

VORSICHT 9

)

- ASRock APP Charger (siehe

VORSICHT 10

)

- SmartView (siehe

VORSICHT 11

)

- ASRock XFast USB (siehe

VORSICHT 12

)

- Hybrid Booster:

- ASRock U-COP (siehe

VORSICHT 13

)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- Combo-Kühleroption (siehe

VORSICHT 14

)

- Gute Nacht-LED

Hardware Monitor

  - Überwachung der CPU-Temperatur

 -

Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Stromlüfter

- Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au

  tomatische Anpassung der Gehäuselüftergeschwindigkeit

  durch CPU- Temperatur)

 -

Mehrstu

fi

 ge Geschwindigkeitsteuerung für CPU-/

  Gehäuselüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

 Betriebssysteme

- Unterstützt Microsoft

®

Windows

®

 7 / 7 64-Bit / Vista

TM

 /

  Vista

TM

64-Bit / XP / XP 64-Bit

Zerti

fi

 zierungen

- FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

  gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

  (siehe

VORSICHT 15

)

 * Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

   http://www.asrock.com

 WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS,

Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-

Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann

sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten

und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und

auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die

aufgrund von Overclocking verursacht wurden.

32

ASRock  H61M  Motherboard

 VORSICHT!

1.  Die Einstellung der “Hyper-Threading Technology”,

fi

 nden Sie auf Seite

41 des auf der Support-CD enthaltenen Benutzerhandbuches beschrie-

ben.

2.  Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die

Installationsanleitung für die Speichermodule auf Seite 14 zwecks

richtiger Installation gelesen haben.

3.  Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

größe weniger als 4 GB betragen, da unter Windows

®

 7 / Vista™  / XP

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

Windows

®

 OS mit 64-Bit-CPU besteht diese Einschränkung nicht.

4.  Die Maximalspeichergröße ist von den Chipshändler de

fi

 niert und umge-

tauscht. Bitte überprüfen Sie Intel

®

 website für die neuliche Information.

5.  Sie können nur die Nutzung von zwei von drei Bildschirmen auswählen.

Die D-Sub-, DVI-D- und HDMI-Bildschirme können nicht gleichzeitig

aktiviert werden. Zudem kann der DVI-D-Port mit DVI-zu-HDMI-Adapter

dieselben Funktionen wie der HDMI-Port unterstützen.

6.  xvYCC und Deep Color werden nur unter Windows

®

 7 64-Bit / 7 unter-

stützt. Der Deep Color-Modus wird nur aktiviert, wenn der Bildschirm

12bpc in EDID unterstützt. HBR wird unter Windows

®

 7 64 Bit / 7 / Vista

TM

64 Bit / Vista

TM

 unterstützt.

7.  ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-

Werkzeug zur Feineinstellung verschiedener Systemfunktionen an

einer benutzerfreundlichen Schnittstelle; diese beinhaltet Hardware-

Überwachung, Lüftersteuerung, Übertaktung, OC DNA und IES. Über die

Hardware-Überwachung können Sie die Hauptsystemdaten einsehen.

Die Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit

und Temperatur an. Bei der Übertaktung können Sie die CPU-Frequenz

zur Erzielung optimaler Systemleistung übertakten. OC DNA ermöglicht

Ihnen die Speicherung Ihrer OC-Einstellungen als Pro

fi

 l, welches Sie

mit Freunden teilen können. Ihre Freunde können das OC-Pro

fi

 l dann

in ihrem System laden und so die gleichen OC-Einstellungen erzielen.

Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei

Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen zur Steigerung

 der

Ef

fi

 zienz reduzieren – ohne die Rechenleistung zu beeinträchtigen.

Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU)

fi

 nden Sie auf unserer Webseite.

ASRock-Webseite: http://www.asrock.com

Deutsch

33

ASRock  H61M  Motherboard

Deutsch

8.  ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

systeme wie MS-DOS oder Windows

®

 aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste

während des POST-Vorgangs oder durch Drücken der <F2>-Taste im

BIOS-Setup-Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses

Werkzeug einfach nur zu starten und die neue BIOS-Datei auf Ihrem

USB-Flash-Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern,

und schon können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne

Bereitstellung einer zusätzlichen Diskette oder eines anderen kompli-

zierten Flash-Programms aktualisieren. Achten Sie darauf, dass das

USB-Flash-Laufwerk oder die Festplatte das Dateisystem FAT32/16/12

benutzen muss.

9.  Das Erlebnis intuitiver, bewegungsgesteuerter Spiele ist nicht mehr

nur noch an der Wii möglich. Das ASRock AIWI-Dienstprogramm führt

eine neue Möglichkeit der PC-Spielsteuerung ein. ASRock AIWI ist das

weltweit erste Dienstprogramm, mit dem Sie Ihr iPhone/iPod touch in

einen Joystick zur Steuerung Ihrer PC-Spiele verwandeln können. Sie

müssen lediglich das ASRock AIWI-Dienstprogramm – entweder von der

of

fi

 ziellen ASRock-Webseite oder der ASRock-Software-CD Ihres Moth-

erboards – installieren sowie das kostenlose AIWI Lite vom App Store

auf Ihr iPhone/iPod touch herunterladen. Verbinden Sie Ihren PC und

das Apple-Gerät via Bluetooth oder Wi-Fi-Netzwerk – schon können Sie

die bewegungsgesteuerten Spiele genießen. Bitte denken Sie außerdem

daran, regelmäßig einen Blick auf die of

fi

 zielle ASRock-Webseite zu

werfen; wir bieten stets topaktuelle Informationen über die unterstützten

Spiele!

 ASRock-Webseite:

http://www.asrock.com/Feature/Aiwi/index.asp

10.  Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Au

fl

 adung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer-

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP

Charger ermöglicht Ihnen die schnelle Au

fl

 adung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des

APP Charger-Treibers können Sie im Handumdrehen das großartigste

Ladeerlebnis überhaupt genießen. ASRock-Webseite: http://www.asrock.

com/Feature/AppCharger/index.asp

34

ASRock  H61M  Motherboard

11.  SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IE-

Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf,

Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert:

In einer speziellen Ansicht, die das Internet noch angenehmer und aufre-

gender macht. ASRock-Motherboards werden exklusiv mit der Smart-

View-Software geliefert, die auch dafür sorgt, dass Sie immer mit Ihren

Freunden in Verbindung bleiben. Die SmartView-Funktionen können Sie

mit den Windows

®

-Betriebssystemen 7 / 7, 64 Bit / Vista

TM

 / Vista

TM

 64 Bit

und dem Internet Explorer ab Version 8 nutzen. ASRock-Website: http://

www.asrock.com/Feature/SmartView/index.asp

12.  ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des

Gerätes variieren.

13.  Wird eine Überhitzung der CPU registriert, führt das System einen au-

tomatischen Shutdown durch. Bevor Sie das System neu starten,

prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert,

und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein.

Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas

Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.

14.  Die Combo-Kühleroption bietet die

fl

 exible Möglichkeit zur Aufnahme von

drei verschiedenen CPU-Kühlertypen, Socket LGA 775, LGA 1155 und LGA

1156. Beachten Sie bitte, dass nicht alle 775 und 1156 CPU-Lüfter verwen-

det werden können.

15.  EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener-

gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß

dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch

von vollständigen Systemen unter 1,00 Watt liegen,

wenn sie ausgeschaltet sind. Um dem EuP-Standard zu entsprechen,

sind ein EuP-fähiges Motherboard und eine EuP-fähige Stromversorgung

erforderlich. Gemäß einer Empfehlung von Intel muss eine EuP-fähige

Stromversorgung dem Standard entsprechen, was bedeutet, dass bei

einem Stromverbrauch von 100 mA die 5-Volt-Standby-Energieef

fi

 zienz

höher als 50% sein sollte. Für die Wahl einer EuP-fähigen Stromversorgung

empfehlen wir Ihnen, weitere Details beim Hersteller der Stromversorgung

abzufragen.

Deutsch

35

ASRock  H61M  Motherboard

Deutsch

1.3 Einstellung der Jumper

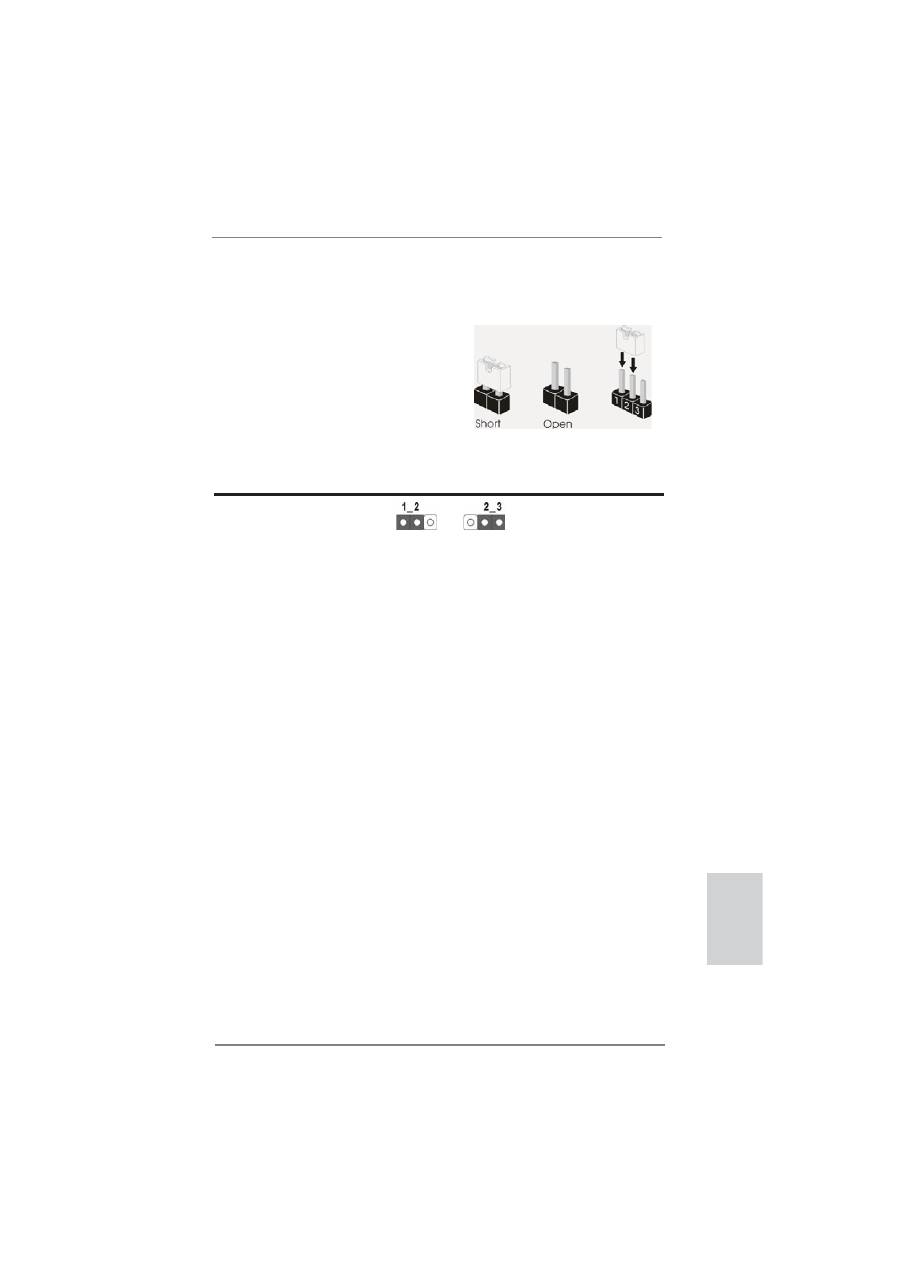

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2  “Ge-

brückt” sind, bzw. es be

fi

 ndet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun

Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.2, No. 20)

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerde

fi

 niertes  Pro

fi

 l, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

CMOS

löschen

Default-

Einstellung

36

ASRock  H61M  Motherboard

1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

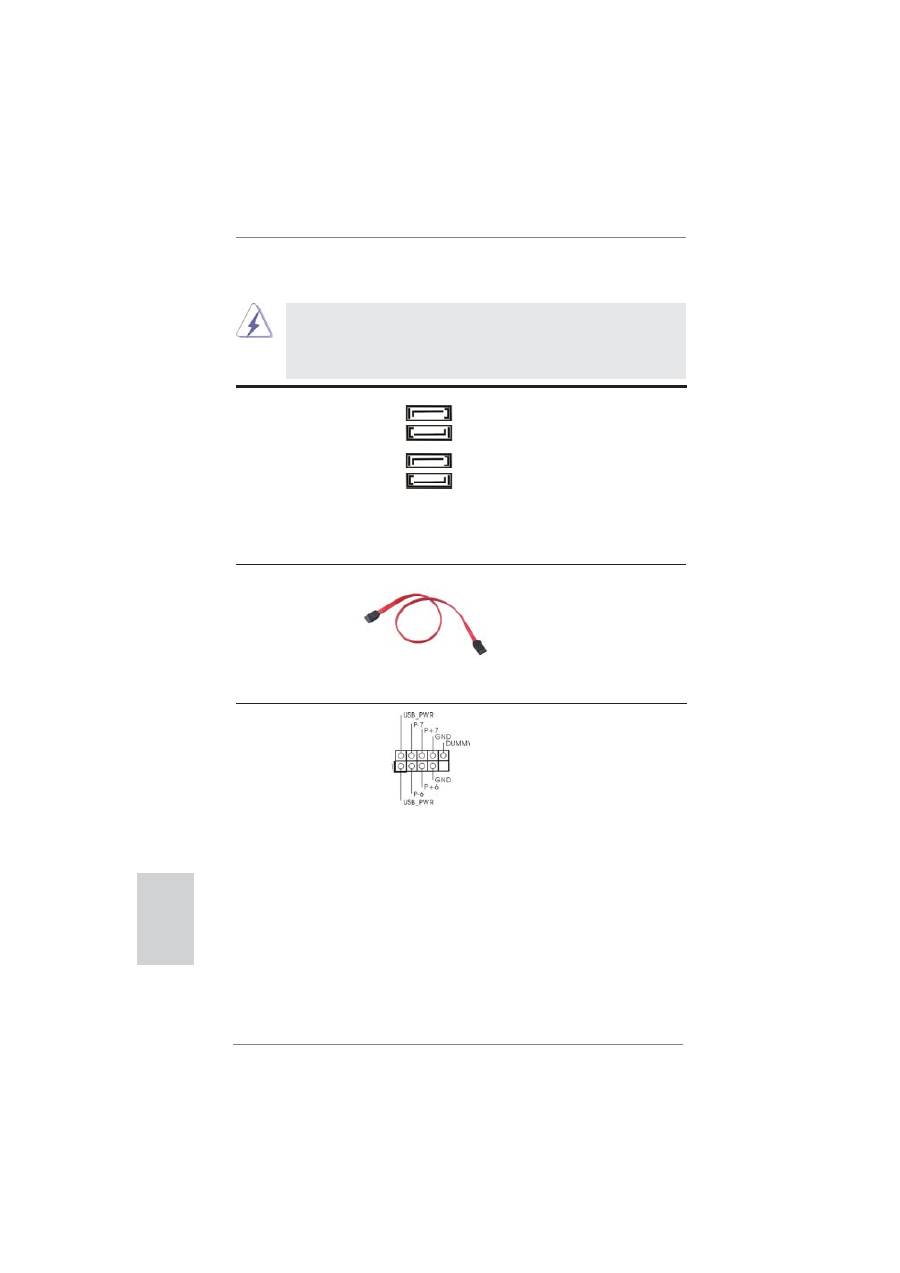

Seriell-ATAII-Anschlüsse

Diese vier Serial ATAII-

(SATA2_0: siehe S.2 - No. 11)

(SATAII-) Verbínder

(SATA2_1: siehe S.2 - No. 12)

unterstützten SATA-Datenkabel

(SATA2_2: siehe S.2 - No. 14)

für interne

(SATA2_3: siehe S.2 - No. 15)

Massenspeichergeräte. Die

aktuelle SATAII-Schnittstelle

ermöglicht eine

 Datenübertragungsrate

bis

 3,0

Gb/s.

Serial ATA- (SATA-)

SJedes Ende des SATA

Datenkabel

Datenkabels kann an die SATA

(Option)

/ SATAII Festplatte

oder das SATAII

Verbindungsstück auf

dieser Hauptplatine

 angeschlossen

werden.

USB 2.0-Header

Zusätzlich zu den sechs

(9-pol. USB6_7)

üblichen USB 2.0-Ports an den

(siehe S.2 - No. 17)

 I/O-Anschlüssen

be

fi

 nden sich

zwei USB 2.0-

Anschlussleisten am

Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

USB 2.0-Ports unterstützt.

Deutsch

SATA2_1

SATA2_0

SATA2_3

SATA2_2

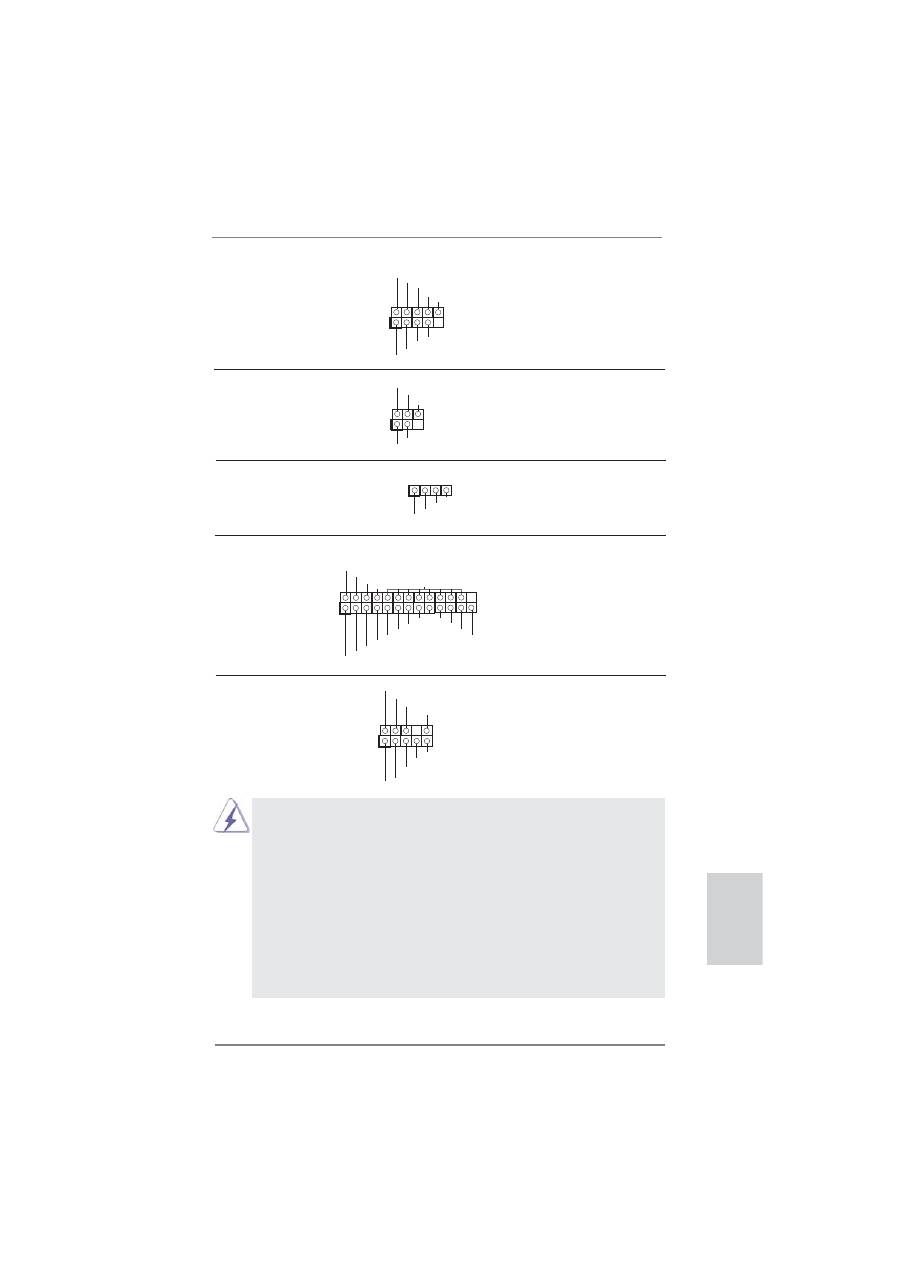

37

ASRock  H61M  Motherboard

Deutsch

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

ATX+5VSB

IRTX

GND

IRRX

1. High De

fi

 nition Audio unterstützt Jack Sensing (automatische Erkennung

    falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

    am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

    Beachten Sie bei der Installation im System die Anweisungen in unserem

    Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

    nachstehend beschrieben an der Front-Audioanschlussleiste:

    A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

    B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

    C. Schließen Sie Ground (GND) an Ground (GND) an.

      D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

          Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

Anschluss für Audio auf

Dieses Interface zu einem

der Gehäusevorderseite

Audio-Panel auf der Vorder

(9-Pin  HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.2 - No. 24)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

 Kontrolle

über

Audio-Geräte.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

(9-pol. USB8_9)

(siehe S.2 - No. 13)

Infrarot-Modul-Header

Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.2 - No. 19)

 und

Empfangs-Infrarotmodul.

1

IRTX

+5VSB

DUMMY

IRRX

GND

1

AFD#

ERROR#

PINIT#

GND

SLIN#

STB#

SPD0

SPD1

SPD2

SPD3

SPD4

SPD5

SPD6

SPD7

ACK#

BUSY

PE

SLCT

Druckerport-Anschlussleiste

Dies ist eine Schnittstelle zum

(25-pol. LPT1)

Anschluss eines Druckerport-

(siehe S.2 - No. 22)

Kabels, mit dem Sie passende

Drucker auf einfache Weise

 anschließen

können.

Consumer Infrared-Modul-Header

Dieser Header kann zum

(4-pin CIR1)

 Anschließen

Remote-

(siehe S.2 - No. 16)

 Empfänger.

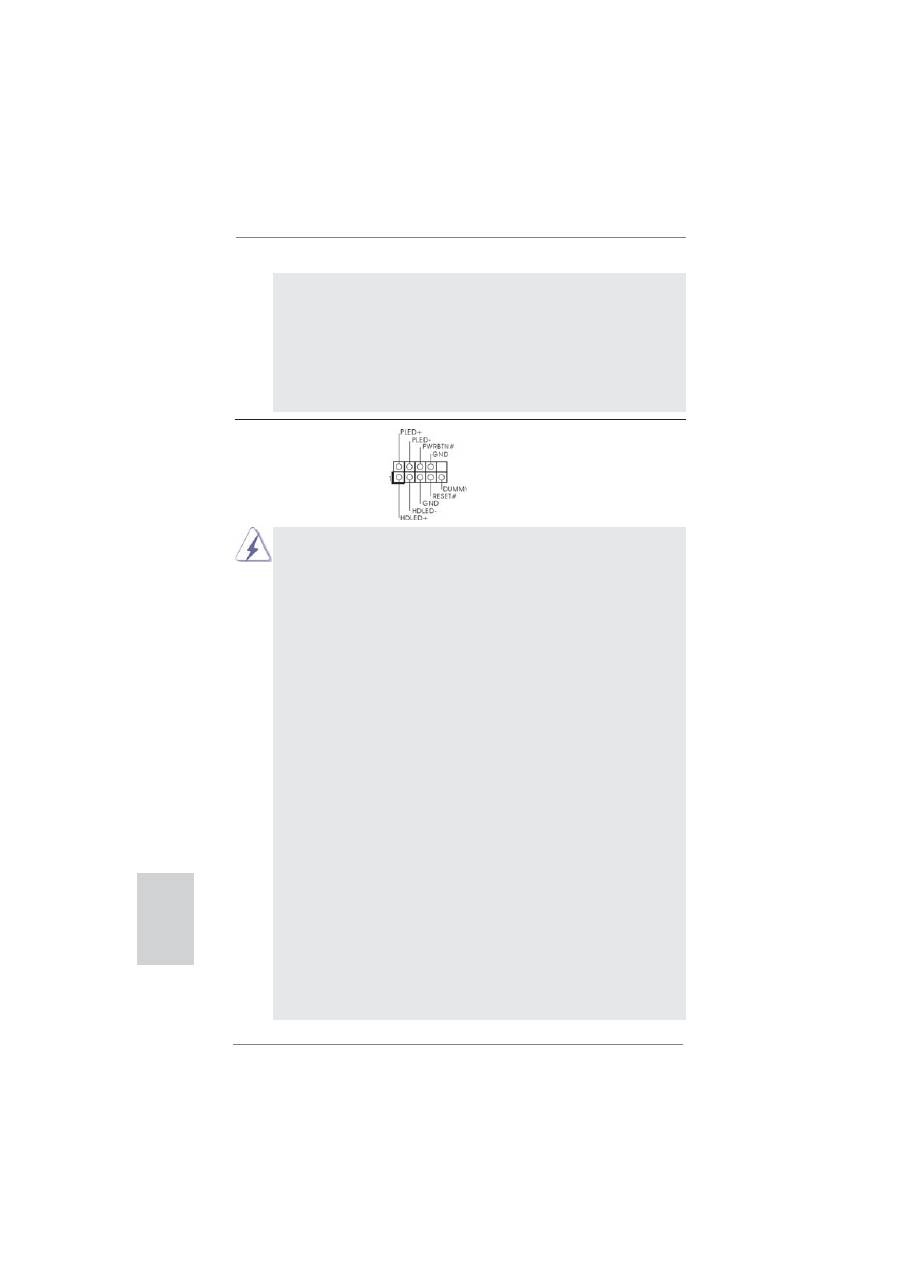

38

ASRock  H61M  Motherboard

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kon

fi

 gurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu

starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 be

fi

 ndet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 be

fi

 ndet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Deutsch

    E. So aktivieren Sie das Mikrofon an der Vorderseite.

         Bei den Betriebssystemen Windows

®

 XP / XP 64 Bit:

         Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann

         auf „FrontMic“ (Vorderes Mikrofon).

         Bei den Betriebssystemen Windows

®

 7 / 7 64 Bit / Vista

TM

 / Vista

TM

 64 Bit:

         Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

         Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke)

         an.

System Panel-Header

Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 - No. 18)

 Systemvorderseite.

39

ASRock  H61M  Motherboard

Deutsch

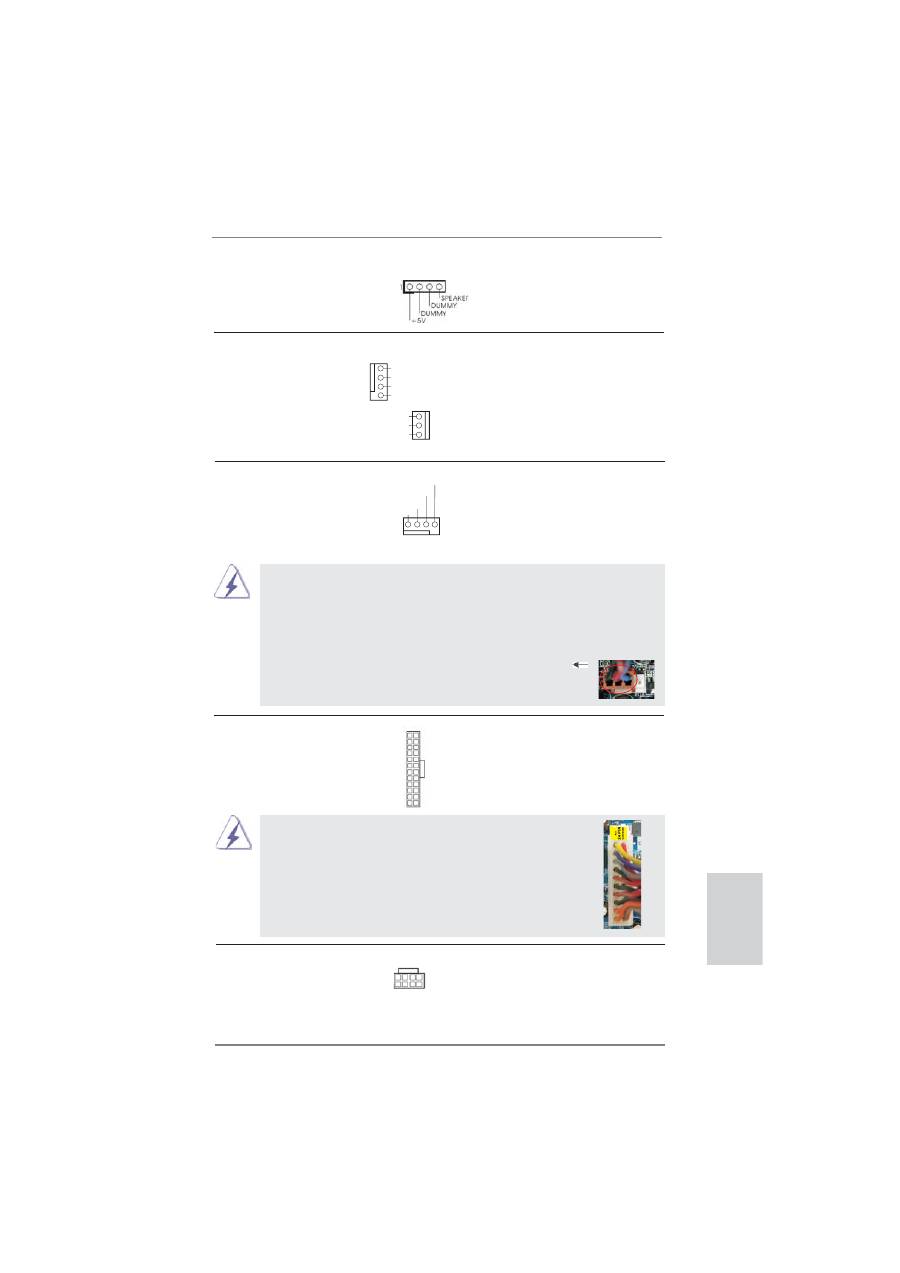

CPU-Lüfteranschluss

Verbinden Sie das CPU -

(4-pin  CPU_FAN1)

Lüfterkabel mit diesem

(siehe S.2 - No. 3)

Anschluss und passen Sie den

schwarzen Draht dem

 Erdungsstift

an.

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

ATX-Netz-Header

Verbinden Sie die ATX-

(24-pin  ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 7)

 Header.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Gehäuse- und Stromlüfteranschlüsse

(4-pin  CHA_FAN1)

(siehe S.2 - No. 9)

(3-pin  PWR_FAN1)

(siehe S.2 - No. 1)

Verbinden Sie die Lüfterkabel mit

den Lüfteranschlüssen, wobei

der schwarze Draht an den

Schutzleiterstift angeschlossen

wird.

GND

+12V

PWR_FAN_SPEED

FAN_SPEED_CONTROL

GND

+12V

CHA_FAN_SPEED

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

  modi

fi

 zierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

  Pin

13

ein.

12

 1

24

13

12

 1

24

13

ATX 12V Anschluss

Bitte schließen Sie an diesen

(8-pin  ATX12V1)

Anschluss die ATX 12V

(siehe S.2 - No. 4)

 Stromversorgung

an.

8                  5

4                  1

Gehäuselautsprecher-Header

Schließen Sie den

(4-pin SPEAKER1)

 Gehäuselautsprecher

an

(siehe S.2 - No. 6)

diesen Header an.
