ASRock H61M-DG3__USB3: 1. Einführung

24

ASRock  H61M-DG3/USB3  Motherboard

1. Einführung

Wir danken Ihnen für den Kauf des ASRock

H61M-DG3/USB3

 Motherboard, ein

zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen

von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes De-

sign, gemäß der Verp

fl

 ichtung von ASRock zu Qualität und Halbarkeit. Diese Sch-

nellinstallationsanleitung führt in das Motherboard und die schrittweise Installation

ein. Details über das Motherboard

fi

 nden Sie in der Bedienungsanleitung auf der

Support-CD.

Da sich Motherboard-Spezi

fi

 kationen und BIOS-Software verändern

können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert

werden. Für den Fall, dass sich Änderungen an diesem Handbuch

ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere

Ankündigung, verfügbar sein. Die neuesten Gra

fi

 kkarten und unterstützten

CPUs sind auch auf der ASRock-Website aufgelistet.

ASRock-Website:    http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezi

fi

 sche

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere

 Webseite:

 www.asrock.com/support/index.asp

1.1  Kartoninhalt

ASRock

H61M-DG3/USB3

 Motherboard

(Micro ATX-Formfaktor: 22.6 cm x 17.3 cm; 8.9 Zoll x 6.8 Zoll)

ASRock

H61M-DG3/USB3

 Schnellinstallationsanleitung

ASRock

H61M-DG3/USB3

 Support-CD

Zwei Serial ATA (SATA) -Datenkabel (optional)

Ein I/O Shield

ASRock erinnert...

Zur besseren Leistung unter Windows

®

7 / 7, 64 Bit / Vista

TM

/ Vista

TM

64 Bit empfehlen wir, die Speicherkon

fi

 guration im BIOS auf den AHCI-

Modus einzustellen. Hinweise zu den BIOS-Einstellungen

fi

 nden Sie in

der Bedienungsanleitung auf der mitgelieferten CD.

Deutsch

25

ASRock  H61M-DG3/USB3  Motherboard

Deutsch

1.2 Spezi

fi

 kationen

 Plattform

- Micro ATX-Formfaktor: 22.6 cm x 17.3 cm; 8.9 Zoll x 6.8 Zoll

- Alle Feste Kondensatordesign

 CPU

- Unterstützt Intel

®

 Core

TM

 (2te Generation) i7 / i5 / i3 im

  LGA1155-Paket

- Unterstützt Intel

®

 Turbo Boost 2.0-Technologie

- Unterstützt freigegebene CPU der K-Serie

 Chipsatz

- Intel

®

 H61

- Unterstützt Intel

®

 Rapid Start Technology und Smart

  Connect Technology

 Speicher

- Unterstützung von Dual-Kanal-Speichertechnologie

- 2 x Steckplätze für DDR3

- Unterstützt DDR3 1600/1333/1066 non-ECC, ungepufferter

  Speicher (DDR3 1600 mit Intel

®

 Ivy Bridge-Prozessor,

  DDR3 1333 mit Intel

®

 Sandy Bridge-Prozessor)

- Max. Kapazität des Systemspeichers: 16GB

- Unterstützt Intel

®

 Extreme Memory Pro

fi

 le (XMP)1.3/1.2 mit

  Intel

®

 Ivy Bridge-Prozessor

 Erweiterungs-

- 1 x PCI Express 3.0 x16-Steckplatz

steckplätze

  * PCIE 3.0 wird nur mit Intel

®

 Ivy Bridge-Prozessor

    unterstützt. Mit Intel

®

 Sandy Bridge-Prozessor wird nur

    PCIE 2.0 unterstützt.

- 1 x PCI Express 2.0 x1-Steckplätze

 Onboard-VGA

* Integrierte Intel

®

 HD-Gra

fi

 kdarstellungen und die VGA-

  Ausgänge können nur durch GPU-integrierte Prozessoren

  unterstützt werden.

- Unterstützt hochau

fl

 ösende integrierte Intel

®

-Gra

fi

 klösungen:

  Intel

®

 Quick-Sync-Video 2.0, Intel

®

 InTru

TM

 3D, Intel

®

 Clear-

  Video-Technik (HD), Intel

®

 Insider

TM

, Intel

®

 HD Graphics

  2500/4000 mit Intel

®

 Ivy Bridge-Prozessor

- Unterstützt hochau

fl

 ösende integrierte Intel

®

-Gra

fi

 klösungen:

  Intel

®

 Quick-Sync-Video, Intel

®

 InTru

TM

 3D, Intel

®

 Clear-

  Video-Technik (HD), Intel

®

 HD Graphics 2000/3000, Intel

®

  Advanced Vector Extensions (AVX) mit Intel

®

 Sandy Bridge-

  Prozessor

- Pixel Shader 5.0, DirectX 11 mit Intel

®

 Ivy Bridge-Prozessor,

  Pixel Shader 4.1, DirectX 10.1 mit Intel

®

 Sandy Bridge-

  Prozessor

- Maximal gemeinsam genutzter Speicher 1760MB mit Intel

®

  Ivy Bridge-Prozessor. Maximal gemeinsam genutzter

26

ASRock  H61M-DG3/USB3  Motherboard

  Speicher 1759MB mit Intel

®

 Sandy Bridge-Prozessor.

- Doppel-VGA Ausgabe: unterstützt DVI-D und D-Sub Ports

  durch unabhängige Bildschirmanzeige Kontrolleure

- Unterstützt DVI mit einer maximalen Au

fl

 ösung von

  1920 x 1200 bei 60 Hz

- Unterstützt D-Sub mit einer maximalen Au

fl

 ösung von

  2048 x 1536 bei 75 Hz

- Unterstützt HDCP-Funktion mit DVI-Port

- Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit

  DVI-Port

 Audio

- 5.1 CH HD Audio (Realtek ALC662 Audio Codec)

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Unterstützt Wake-On-LAN

- Unterstützt LAN-Kabelerkennung

- Unterstützt energieef

fi

 zientes Ethernet 802.3az

- Unterstützt PXE

E/A-Anschlüsse

I/O Panel

 an der

- 1 x PS/2-Mausanschluss

Rückseite

- 1 x PS/2-Tastaturanschluss

- 1 x D-Sub port

- 1 x DVI-D port

- 4 x Standard-USB 2.0-Anschlüsse

- 2 x Standard-USB 3.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

  LED)

- HD Audiobuchse: Audioeingang / Lautsprecher vorne /

  Mikrofon

 USB3.0

- 2 x USB 3.0-Ports an der Rückseite durch Etron EJ188H,

  unterstützt USB 1.1/2.0/3.0 mit bis zu 5 Gb/s

- 1 x USB 3.0-Header (unterstützt zwei USB 3.0-Ports) an

  der Vorderseite durch Etron EJ188H unterstützt USB

  1.1/2.0/3.0 mit bis zu 5 Gb/s

 Anschlüsse

- 4 x SATA2 3,0 GB/s-Anschlüsse, unterstützen NCQ-, AHCI-

  und „Hot Plug“ (Hot-Plugging)- Funktionen

- 1 x Druckerport-Anschlussleiste

- 1 x COM-Anschluss-Header

- 1 x Verteiler für Gehäuseeindringversuche

- 1 x CPUlüfter-Anschluss (4-pin)

- 1 x Gehäuselüfter-Anschluss (4-pin)

- 1 x Stromlüfter-Anschluss (3-pin)

Deutsch

27

ASRock  H61M-DG3/USB3  Motherboard

Deutsch

 -

24-pin

ATX-Netz-Header

- 4-pin anschluss für 12V-ATX-Netzteil

- Anschluss für Audio auf der Gehäusevorderseite

- 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher

  USB 2.0-Anschlüsse)

- 1 x USB 3.0-Anschlüsse (Unterstützung 2 zusätzlicher

  USB 3.0-Anschlüsse)

BIOS

- 32Mb AMI BIOS

- AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

 -

ACPI

1.1-Weckfunktionen

 -

JumperFree-Übertaktungstechnologie

- SMBIOS 2.3.1

- IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA

  Stromspannung Multianpassung

 CD d’assistance

- Treiber, Dienstprogramme, Antivirussoftware (Probeversion),

  CyberLink MediaEspresso 6.5-Testversion, ASRock

  MAGIX-Multimedia-Suite - OEM

Hardware Monitor

  - Überwachung der CPU-Temperatur

 -

Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Stromlüfter

- Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au

  tomatische Anpassung der Gehäuselüftergeschwindigkeit

  durch CPU- Temperatur)

 -

Mehrstu

fi

 ge Geschwindigkeitsteuerung für CPU-/

  Gehäuselüfter

- GEHÄUSE OFFEN-Erkennung

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

 Betriebssysteme

- Unterstützt Microsoft

®

Windows

®

 7 / 7 64-Bit / Vista

TM

 /

  Vista

TM

64-Bit / XP / XP 64-Bit

Zerti

fi

 zierungen

- FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

  gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

 * Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

   http://www.asrock.com

28

ASRock  H61M-DG3/USB3  Motherboard

Deutsch

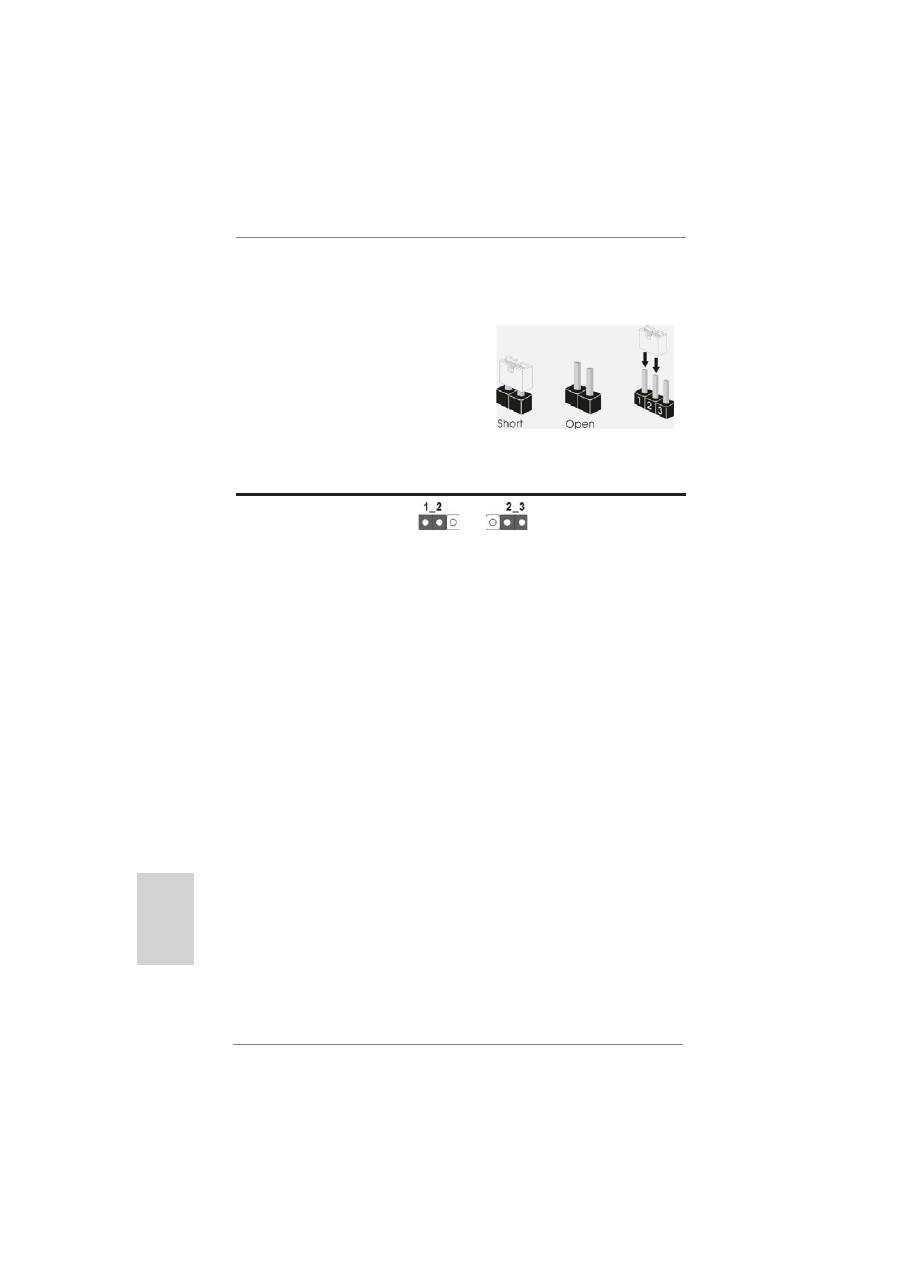

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2  “Ge-

brückt” sind, bzw. es be

fi

 ndet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun

Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.2, No. 21)

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerde

fi

 niertes  Pro

fi

 l, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

CMOS

löschen

Default-

Einstellung

29

ASRock  H61M-DG3/USB3  Motherboard

Deutsch

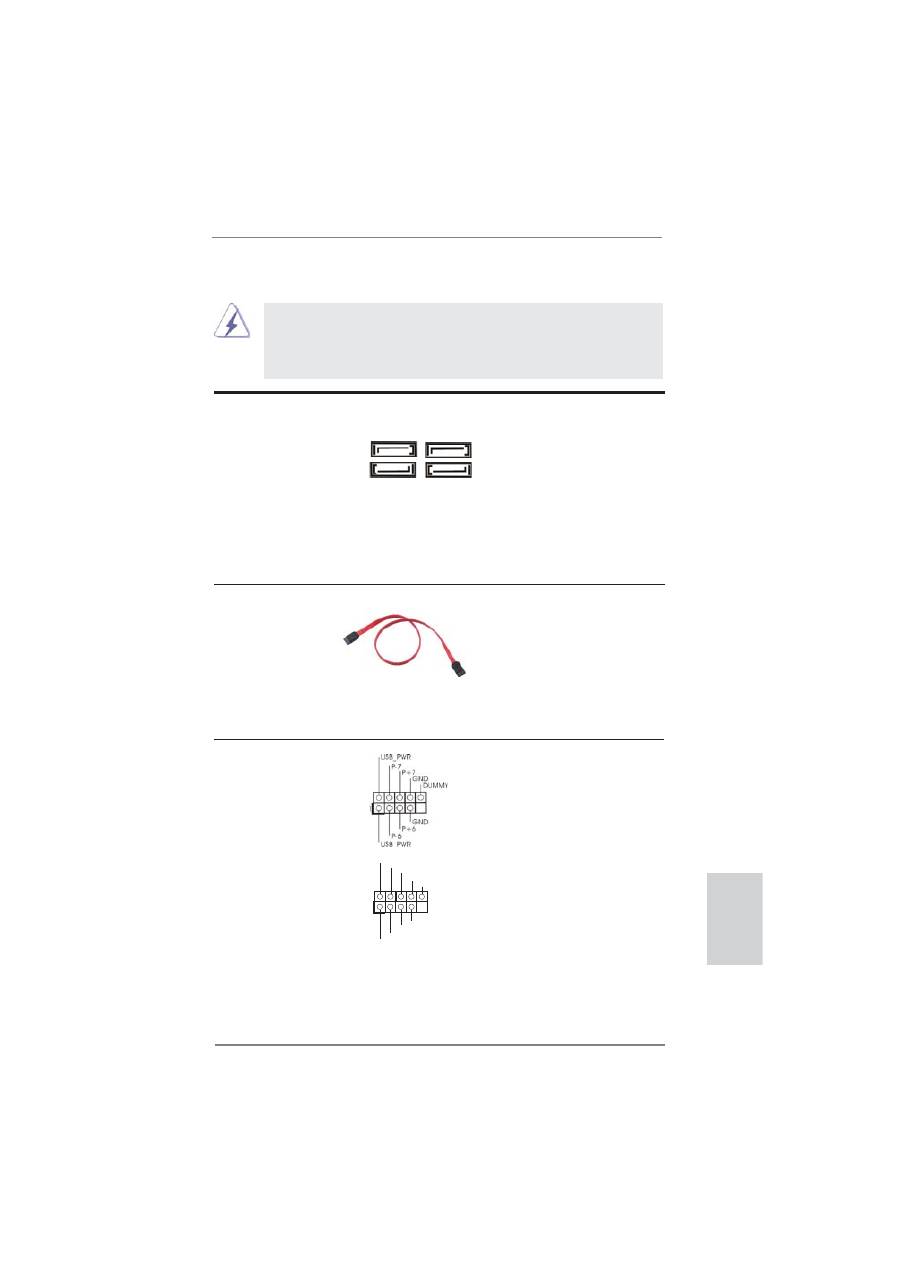

1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

Seriell-ATAII-Anschlüsse

Diese vier Serial ATAII-

(SATA2_0: siehe S.2 - No. 10)

(SATAII-) Verbínder

(SATA2_1: siehe S.2 - No. 8)

unterstützten SATA-Datenkabel

(SATA2_2: siehe S.2 - No. 12)

für interne

(SATA2_3: siehe S.2 - No. 11)

Massenspeichergeräte. Die

aktuelle SATAII-Schnittstelle

ermöglicht eine

 Datenübertragungsrate

bis

 3,0

Gb/s.

Serial ATA- (SATA-)

SJedes Ende des SATA

Datenkabel

Datenkabels kann an die SATA

(Option)

/ SATAII Festplatte

oder das SATAII

Verbindungsstück auf

dieser Hauptplatine

 angeschlossen

werden.

USB 2.0-Header

Zusätzlich zu den vier

(9-pol. USB6_7)

üblichen USB 2.0-Ports an den

(siehe S.2 - No. 15)

 I/O-Anschlüssen

be

fi

 nden sich

zwei USB 2.0-

Anschlussleisten am

Motherboard. Pro USB 2.0-

(9-pol. USB8_9)

Anschlussleiste werden zwei

(siehe S.2 - No. 16)

USB 2.0-Ports unterstützt.

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

SATA2_1

SATA2_0

SATA2_3

SATA2_2

30

ASRock  H61M-DG3/USB3  Motherboard

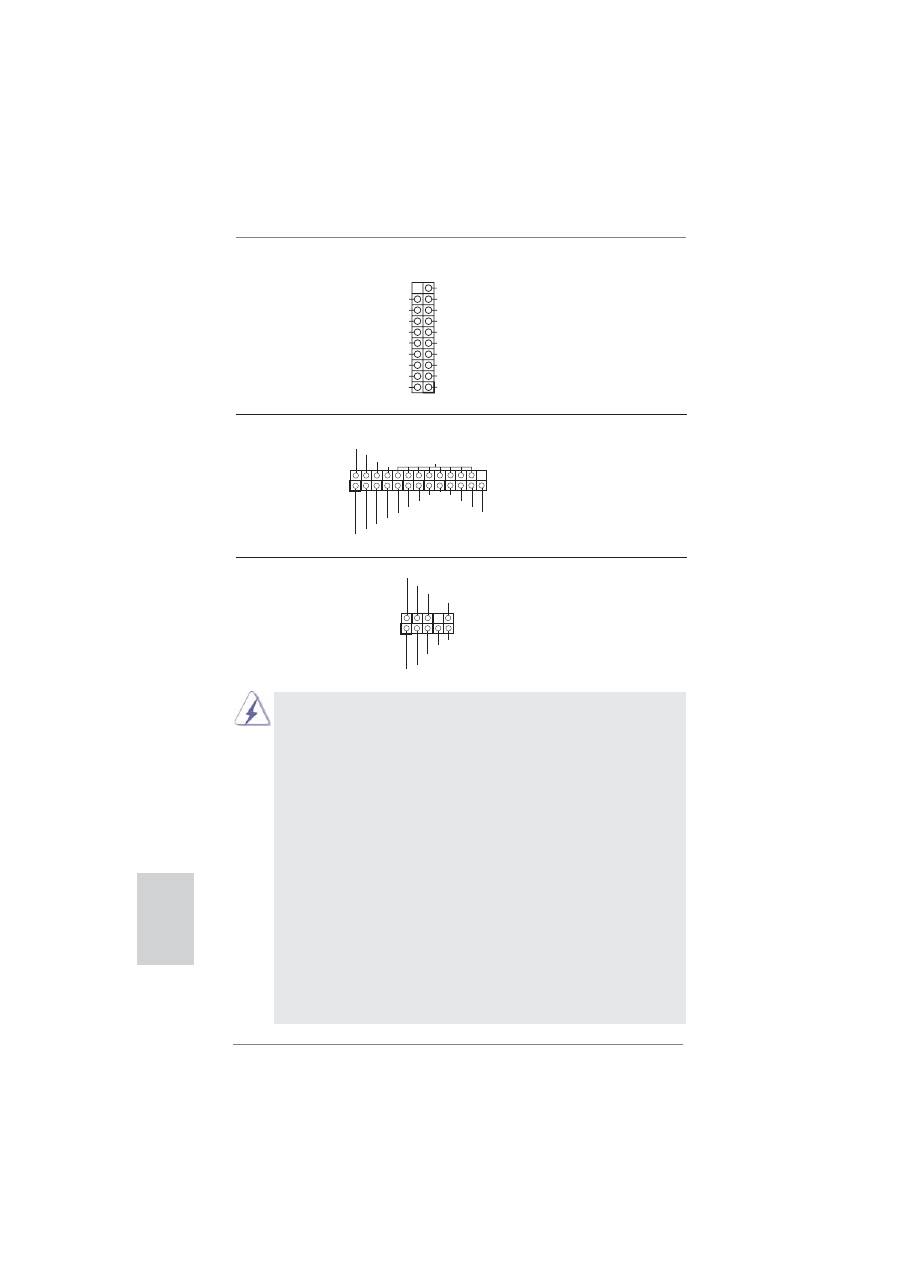

Anschluss für Audio auf

Dieses Interface zu einem

der Gehäusevorderseite

Audio-Panel auf der Vorder

(9-Pin  HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.2 - No. 19)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

 Kontrolle

über

Audio-Geräte.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Deutsch

1

AFD#

ERROR#

PINIT#

GND

SLIN#

STB#

SPD0

SPD1

SPD2

SPD3

SPD4

SPD5

SPD6

SPD7

ACK#

BUSY

PE

SLCT

Druckerport-Anschlussleiste

Dies ist eine Schnittstelle zum

(25-pol. LPT1)

Anschluss eines Druckerport-

(siehe S.2 - No. 18)

Kabels, mit dem Sie passende

Drucker auf einfache Weise

 anschließen

können.

1. High De

fi

 nition Audio unterstützt Jack Sensing (automatische Erkennung

    falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

    am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

    Beachten Sie bei der Installation im System die Anweisungen in unserem

    Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

    nachstehend beschrieben an der Front-Audioanschlussleiste:

    A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

    B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

    C. Schließen Sie Ground (GND) an Ground (GND) an.

      D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

          Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

    E. So aktivieren Sie das Mikrofon an der Vorderseite.

         Bei den Betriebssystemen Windows

®

 XP / XP 64 Bit:

         Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann

         auf „FrontMic“ (Vorderes Mikrofon).

         Bei den Betriebssystemen Windows

®

 7 / 7 64 Bit / Vista

TM

 / Vista

TM

 64 Bit:

         Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

         Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke)

         an.

USB 3.0-Header

Neben zwei Standard-USB

(19-pol. USB3_2_3)

3.0-Ports am E/A-Panel

(siehe S.2 - No. 24)

 be

fi

 ndet sich ein USB 3.0-

Header an diesem

Motherboard. Dieser USB 3.0-

Header kann zwei USB 3.0-

 Ports

unterstützen.

IntA_P1_D+

DUMMY

IntA_P1_D-

GND

IntA_P1_SSTX+

GND

IntA_P1_SSTX-

IntA_P1_SSRX+

IntA_P1_SSRX-

Vbus

Vbus

Vbus

IntA_P0_SSRX-

IntA_P0_SSRX+

GND

IntA_P0_SSTX-

IntA_P0_SSTX+

GND

IntA_P0_D-

IntA_P0_D+

1

31

ASRock  H61M-DG3/USB3  Motherboard

Deutsch

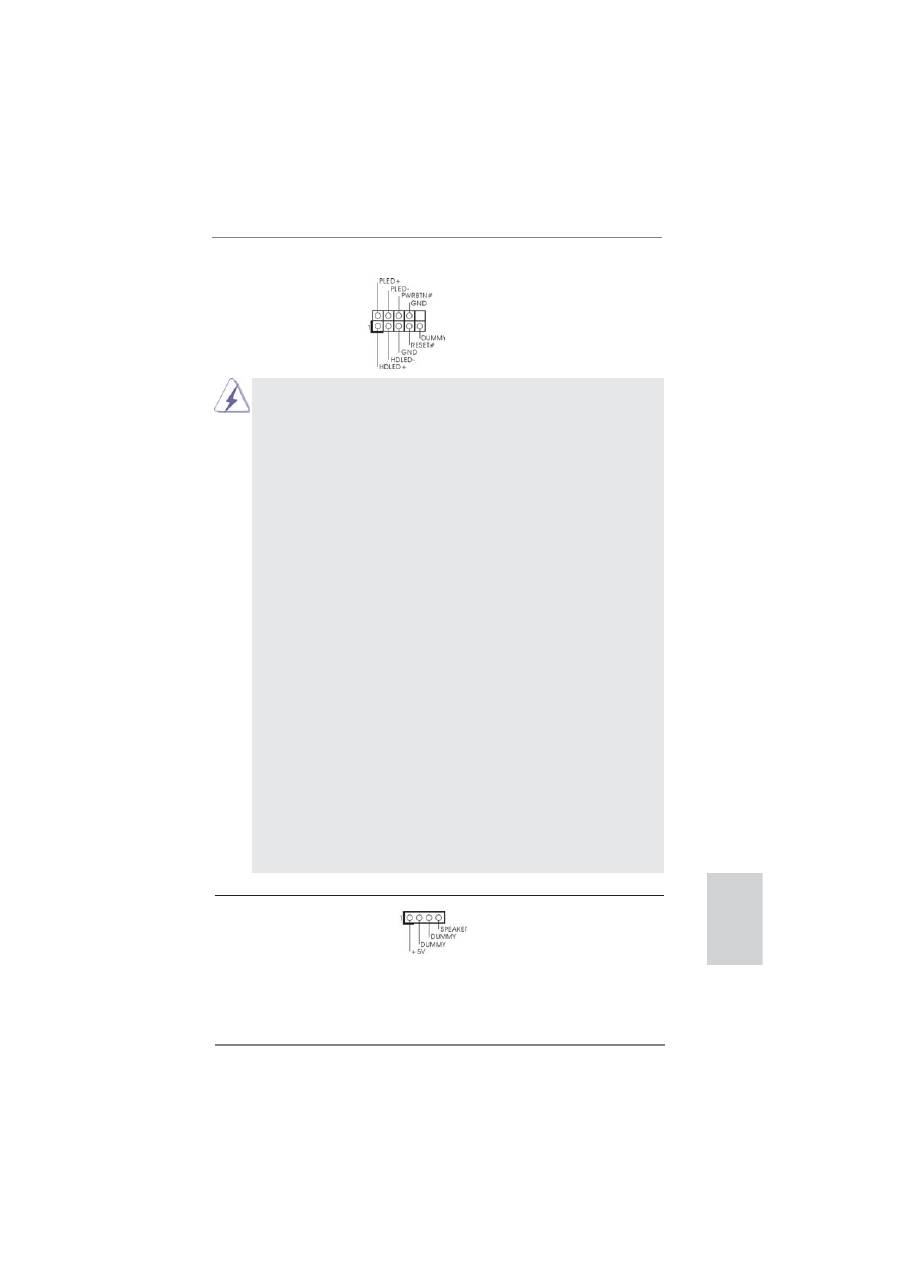

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kon

fi

 gurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu

starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 be

fi

 ndet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 be

fi

 ndet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

System Panel-Header

Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 - No. 14)

 Systemvorderseite.

Gehäuselautsprecher-Header

Schließen Sie den

(4-pin SPEAKER1)

 Gehäuselautsprecher

an

(siehe S.2 - No. 13)

diesen Header an.

32

ASRock  H61M-DG3/USB3  Motherboard

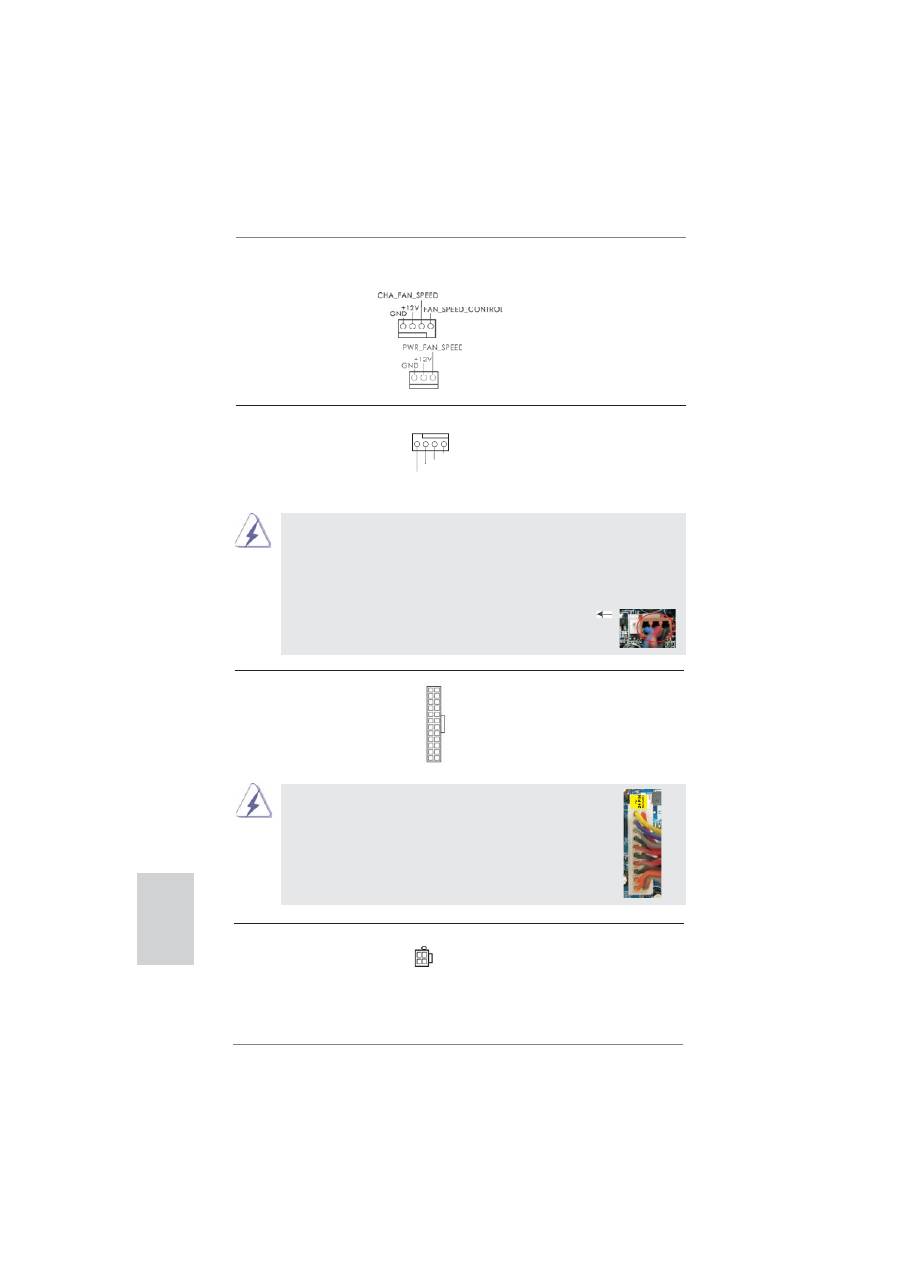

CPU-Lüfteranschluss

Verbinden Sie das CPU -

(4-pin  CPU_FAN1)

Lüfterkabel mit diesem

(siehe S.2 - No. 3)

Anschluss und passen Sie den

schwarzen Draht dem

 Erdungsstift

an.

Deutsch

Gehäuse- und Stromlüfteranschlüsse

(4-pin  CHA_FAN1)

(siehe S.2 - No. 9)

(3-pin  PWR_FAN1)

(siehe S.2 - No. 25)

Verbinden Sie die Lüfterkabel mit

den Lüfteranschlüssen, wobei

der schwarze Draht an den

Schutzleiterstift angeschlossen

wird.

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

  modi

fi

 zierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

  Pin

13

ein.

12

 1

24

13

ATX 12V Anschluss

Bitte schließen Sie an diesen

(4-pin  ATX12V1)

Anschluss die ATX 12V

(siehe S.2 - No. 1)

 Stromversorgung

an.

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

4  3  2  1

ATX-Netz-Header

Verbinden Sie die ATX-

(24-pin  ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 4)

 Header.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

12

 1

24

13

33

ASRock  H61M-DG3/USB3  Motherboard

Deutsch

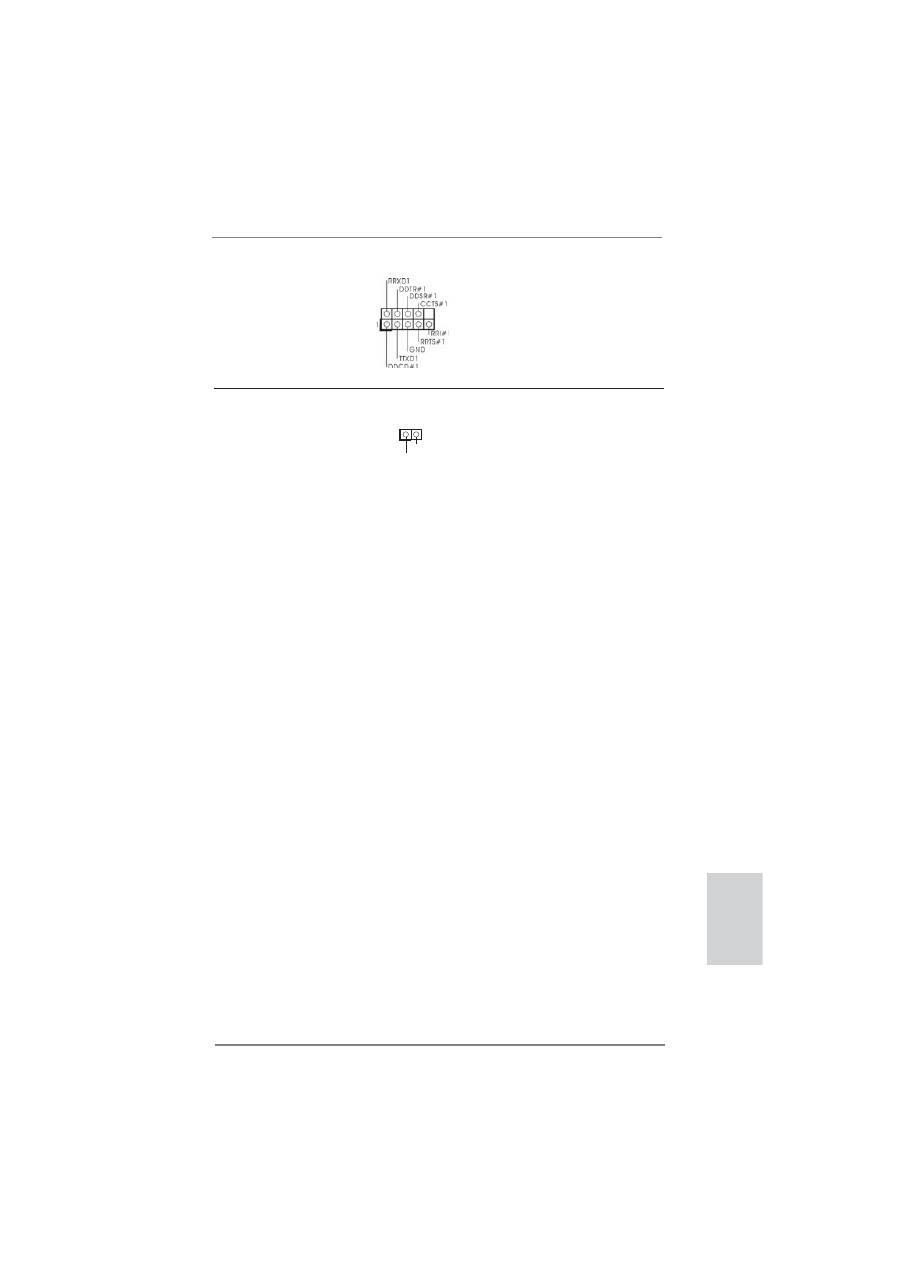

COM-Anschluss-Header Dieser

COM-Anschluss-

(9-pin COM1)

Header wird verwendet, um

(siehe S.2 - No. 17)

ein COM-Anschlussmodul zu

 unterstützen.

Verteiler für Gehäuseeindringversuche

Dieses Motherboard unterstützt

(2-pin CI1)

die GEHÄUSE OFFEN-

(siehe S.2 - No. 22)

Erkennungsfunktion,die

feststellt, ob dieGehäuseab-

deckung entferntwurde. Für

diese Funktion istein Ge-

häuse erforderlich, dasmit ei-

nem Design zur Erkennung

von

Gehäuseeindringver-

suchenausgestattet

ist.

1

Signal

GND
