ASRock H61M-DG3__USB3: 1. 主板簡介

116

ASRock  H61M-DG3/USB3  Motherboard

1. 主板簡介

謝謝你采用了華擎

H61M-DG3/USB3

主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩

定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板

信息可參看驅動光盤的用戶手冊。

由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另

行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找

到最新的顯卡和 CPU 支持表。

華擎网址：http://www.asrock.com

如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機

種的規格信息。

www.asrock.com/support/index.asp

1.1 包裝盒內物品

華擎

H61M-DG3/USB3

主板

(Micro ATX 規格 : 8.9 英吋 X 6.8 英吋 , 22.6 厘米 X 17.3 厘米 )

華擎

H61M-DG3/USB3

快速安裝指南

華擎

H61M-DG3/USB3

支持光盤

兩條 Serial ATA(SATA) 數據線 ( 選配 )

一塊 I/O 擋板

ASRock提醒您

ASRock提醒您

...

為了在 Windows

®

7 / 7 64-bit / Vista

TM

/ Vista

TM

 64-bit 系統中取得

更好的性能，建議您在BIOS中將Storage Configuration（存儲配置）選項

設成AHCI模式。關于BIOS設置程序，請參見支持光盤中的“User Manual”

以了解相詳細信息。

簡體中文

117

ASRock  H61M-DG3/USB3  Motherboard

簡體中文

1.2 主板規格

 架构

- Micro ATX 規格 :

  8.9 英吋 X 6.8 英吋 , 22.6 厘米 X 17.3 厘米

- 全固態電容設計

 處理器

- 支持第二代 Intel

®

Core

TM

 i7 / i5 / i3 處理器 (LGA1155 針腳 )

- 支持 Intel

®

 Turbo Boost 2.0 技術

- 支持 K- 系列解鎖的 CPU

 芯片組

- Intel

®

H61

- 支持 Intel

®

快速啟動技術和 Intel

®

智能連接技術

 系統內存

- 支持雙通道 DDR3 內存技術

- 配備 2 個 DDR3 DIMM 插槽

- 支持 DDR3 1600/1333/1066 non-ECC、un-buffered 內存

  (Intel

®

 Ivy Bridge CPU 支持 DDR3 1600，Intel

®

 Sandy

  Bridge CPU 支持 DDR3 1333 )

- 最高支持 16GB 系統容量

- 通過 Intel

®

 Ivy Bridge CPU 支持 Intel

®

 Extreme Memory

  Profile(XMP)1.3/1.2

擴展插槽

- 1 x PCI Express 3.0 x16 插槽

  * 使用 Intel

®

 Ivy Bridge CPU 方可支持 PCIE 3.0。若使用

   Intel

®

 Sandy Bridge CPU，僅支持 PCIE 2.0。

- 1 x PCI Express x1 插槽

 板載顯卡

* 僅內置 GPU 的處理器可支持 Intel

®

 HD Graphics 內置視覺特

  性与 VGA 輸出。

- 通過 Intel

®

 Ivy Bridge CPU 支持 Intel

®

 HD Graphics 內置

  視覺特性 :Intel

®

 Quick Sync Video 2.0、Intel

®

 InTru

TM

  3D、Intel

®

 Clear Video HD 技術、Intel

®

 Insider

TM

、Intel

®

  HD Graphics 2500/4000

- 通過 Intel

®

 Sandy Bridge CPU 支持 Intel

®

 HD Graphics 內

  置視覺特性 :Intel

®

 Quick Sync Video、Intel

®

 InTru

TM

  3D、Intel

®

 Clear Video HD 技術、Intel

®

 HD Graphics

  2000/3000、Intel

®

 Advanced Vector Extensions(AVX）

- Intel

®

 Ivy Bridge CPU 支持 Pixel Shader 5.0、DirectX 11

  技術

。

Intel

®

 Sandy Bridge CPU 支持 Pixel Shader 4.1、

  DirectX 10.1 技術。

- 通過 Intel

®

 Ivy Bridge CPU 支持最大共享內存 1760MB。通

  過 Intel

®

 Sandy Bridge CPU 支持最大共享內存 1759MB。

- 雙 VGA 輸出 : 通過獨立顯示控制器提供 DVI-D 和 D-Sub 接口

- 支持 DVI, 最高分辨率達 1920x1200 @ 60Hz

- 支持 D-Sub, 最高分辨率達 2048x1536 @ 75Hz

- 通過 DVI 接口支持 HDCP 功能

118

ASRock  H61M-DG3/USB3  Motherboard

- 通過 DVI 接口可播放 10800 線藍光光盤 (BD) / HD-DVD 光盤

 音效

- 5.1 聲道高保真音頻 (Realtek ALC662 音頻編解碼器 )

 板載 LAN 功能

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- 支持网路喚醒（Wake-On-LAN）

- 支持網路線偵測功能

- 支持 Energy Efficient Ethernet 802.3az

- 支持 PXE

 Rear Panel

I/O 界面

 I/O

- 1 個 PS/2 鼠標接口

 ( 后面板輸入 /

- 1 個 PS/2 鍵盤接口

 輸出接口 )

- 1 個 D-Sub 接口

- 1 個 DVI-D 接口

- 4 個可直接使用的 USB 2.0 接口

- 2 個可直接使用的 USB 3.0 接口

- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和

  SPEED LED)

- 高保真音頻插孔：音頻輸入 / 前置喇叭 / 麥克風

 USB 3.0

- 2 x Etron EJ188H 的后置 USB 3.0 連接頭，支持 USB

  1.1/2.0/3.0 到 5Gb/s

- 1 x Etron EJ188H 的前置 USB 3.0 連接頭 ( 支持 2 個 USB 3.0

  接口 )，支持 USB 1.1/2.0/3.0 到 5Gb/s

 連接頭

- 4 x SATA2 3.0Gb/s 連接頭 , 支持 NCQ, AHCI 和熱插拔功

  能

- 1 x 打印機端口接針

- 1 x 串行接口

- 1 x 機箱開啟警告功能接針

- 1 x CPU 風扇接頭 (4 針 )

- 1 x 機箱風扇接頭 (4 針 )

- 1 x 電源風扇接頭 (3 針 )

- 24 針 ATX 電源接頭

- 4 針 12V 電源接頭

- 前置音頻面板接頭

- 2 x USB 2.0 接口 ( 可支持 4 個額外的 USB 2.0 接口 )

- 1 x USB 3.0 接針 ( 可支持 2 個額外的 USB 3.0 接口 )

 BIOS

- 32Mb AMI BIOS

- AMI UEFI Legal BIOS，支持 GUI

- 支持即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支持喚醒功能

- 支持 jumperfree 免跳線模式

- IGPU、DRAM、PCH、CPU PLL、VTT、VCCSA 電壓多功能調節器

簡體中文

119

ASRock  H61M-DG3/USB3  Motherboard

默認設置

清除 CMOS

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接”。如果針腳上沒有放置跳線帽 ,  這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳

設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 21 項 )

注意：

C L R C M O S1 允 許 您 清 除 C M O S 中 的 數 据。 如 要 清 除 并 將 系 統 參 數 恢 复 至 默 認

設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳

線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后

立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S

清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、

日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。

簡體中文

 支持光盤

-

驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),CyberLink

  MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒体套件 - OEM

 硬件監控器

- CPU 溫度偵測

- 主板溫度偵測

- CPU/ 機箱 / 電源風扇轉速計

- CPU/ 机箱靜音風扇（允許根据 CPU 溫度自動調整机箱風扇速

  度）

- CPU/ 机箱風扇多速控制

- 機箱開啟偵測

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

操作系統

- Microsoft

®

Windows

®

7/7 64 位元 /Vista

TM

/Vista

TM

64 位元 /

  XP/XP 64 位元适用于此主板

 認證

- FCC, CE, WHQL

- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )

 * 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com

120

ASRock  H61M-DG3/USB3  Motherboard

Serial ATAII 接口

這裡有四組 Serial ATAII

(SATA2_0: 見第 2 頁第 10 項 )

(SATAII) 接口支持 Serial

(SATA2_1: 見第 2 頁第 8 項 )

(SATA) 數據線作為內部儲存

(SATA2_2: 見第 2 頁第 12 項 )

設置。目前 SATAII 界面理論

(SATA2_3: 見第 2 頁第 11 項 )

上可提供高達 3.0Gb/s 的數

據傳輸速率。

Serial ATA (SATA)

SATA 數據線的任意一端均可

數據線

連接 SATA/SATAII 硬

( 選配 )

盤或者主板上的 SATAII 接口。

1.4 板載接頭和接口

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

USB 2.0 擴展接頭

除了位於 I/O 面板的四個默

(9 針 USB6_7)

認 USB 2.0 接口之外，這款

( 見第 2 頁第 15 項 )

主板有兩組 USB 2.0 接針。

這組 USB 2.0 接針可以支持

兩個 USB 2.0 接口。

(9 針 USB8_9)

( 見第 2 頁第 16 項 )

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

SATA2_1

SATA2_0

SATA2_3

SATA2_2

簡體中文

USB 3.0 擴展接頭

除了位於 I/O 面板的兩個默認

(19 針 USB3_2_3)

USB 3.0 接口之外，這款主板有

( 見第 2 頁第 24 項 )

一組 USB 3.0 接針。這組 USB 3.0

接針可以支持兩個 USB 3.0 接

口。

IntA_P1_D+

DUMMY

IntA_P1_D-

GND

IntA_P1_SSTX+

GND

IntA_P1_SSTX-

IntA_P1_SSRX+

IntA_P1_SSRX-

Vbus

Vbus

Vbus

IntA_P0_SSRX-

IntA_P0_SSRX+

GND

IntA_P0_SSTX-

IntA_P0_SSTX+

GND

IntA_P0_D-

IntA_P0_D+

1

121

ASRock  H61M-DG3/USB3  Motherboard

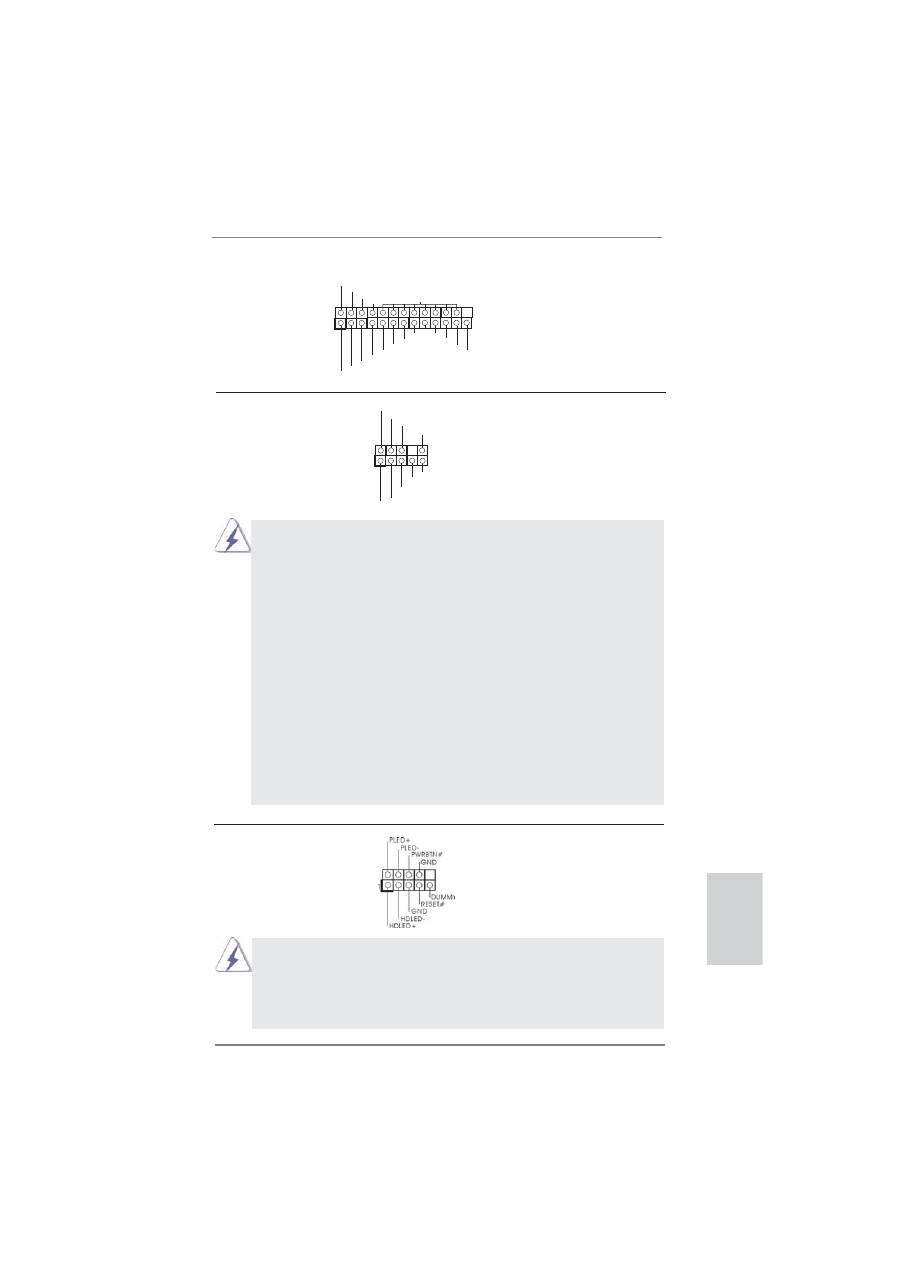

系統面板接頭

這個接頭提供數個系統前面

(9 針 PANEL1)

板功能。

( 見第 2 頁第 14 項 )

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態

指示燈到這個排針。根據之前請注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

簡體中文

          1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能

             (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

             們提供的手冊和機箱手冊上的使用說明安裝您的系統。

          2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到

AC’97 音頻面板。

E.  開啟前置麥克風。

在 Windows

®

 XP / XP 64 位元操作系統中 :

選擇”Mixer”。選擇”Recorder”

。接著點擊”FrontMic”。

在 Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元操作系

統中 :

在 Realtek 控制面板中點擊”FrontMic”。調節”Recording

Volume”。

1

AFD#

ERROR#

PINIT#

GND

SLIN#

STB#

SPD0

SPD1

SPD2

SPD3

SPD4

SPD5

SPD6

SPD7

ACK#

BUSY

PE

SLCT

打印機端口接針

這是一個連接打印機端口的

(25 針 LPT1)

接口，方便您連接打印機設

( 見第 2 頁第 18 項 )

備。

前置音頻面板接頭

可以方便連接音頻設備。

(9 針 HD_AUDIO1)

( 見第 2 頁第 19 項 )

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

122

ASRock  H61M-DG3/USB3  Motherboard

簡體中文

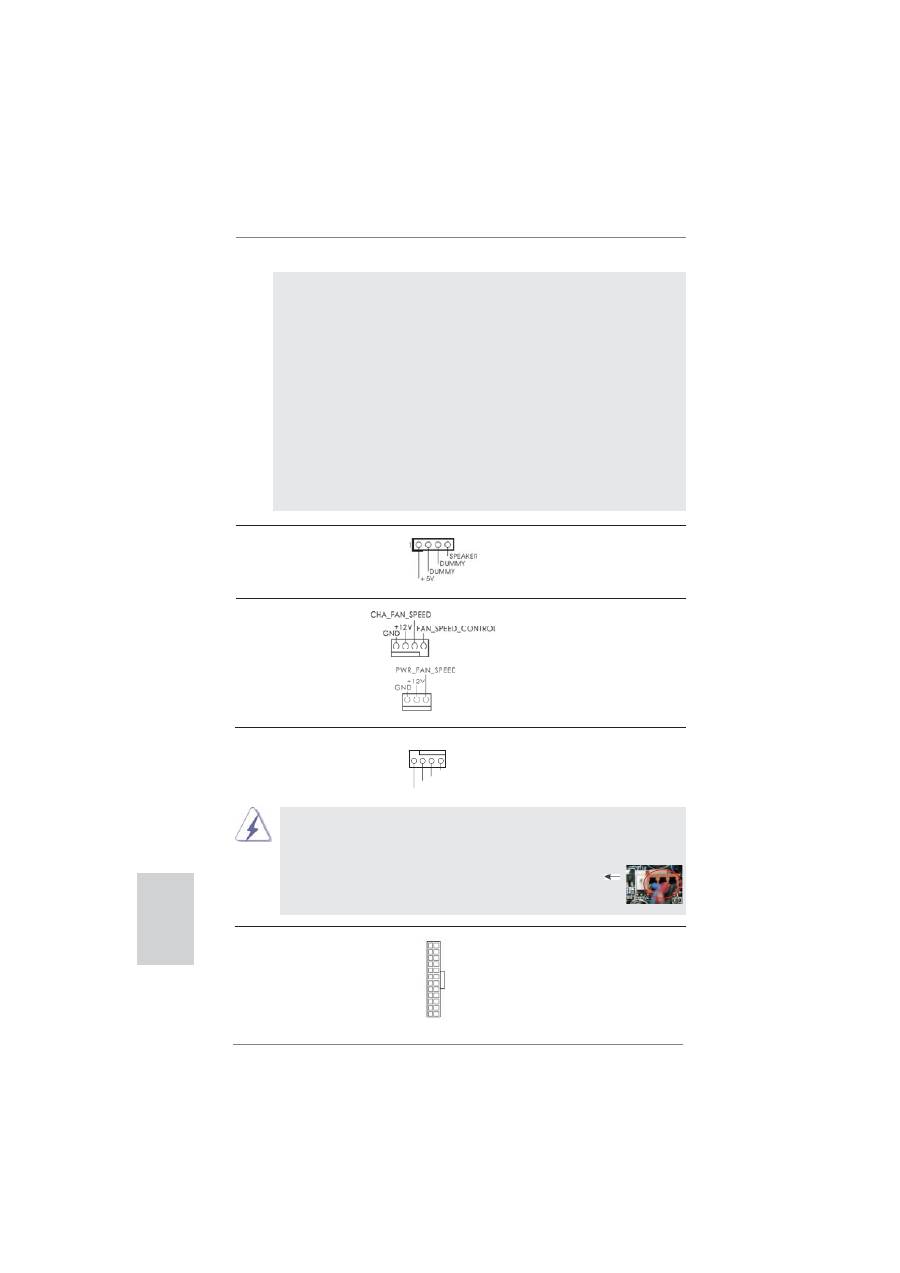

RESET( 重啟開關 ):

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可

按下重啟開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待

機模式或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬盤活動指示燈 ):

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,

此指示燈亮起。

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、

重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機

箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。

機箱喇叭接頭

請將機箱喇叭連接到這個接

(4 針 SPEAKER1)

頭。

( 見第 2 頁第 13 項 )

機箱 , 電源風扇接頭

請將風扇連接線接到這個

(4 針 CHA_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 2 頁第 9 項 )

相接。

(3 針 PWR_FAN1)

( 見第 2 頁第 25 項 )

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

3-Pin 風扇的安裝

Pin 1-3 連接

CPU 風扇接頭

請將 CPU 風扇連接線接到這個

(4 針 CPU_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 2 頁第 3 項 )

相接。

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

4  3  2  1

ATX 電源接頭

請將 ATX 電源供應器連接到這

(24 針 ATXPWR1)

個接頭。

( 見第 2 頁第 4 項 )

12

 1

24

13
