ASRock Fatal1ty X79 Professional: 1. Введение

1.2 Спецификации

Платформа - форм-фактор ATX: 12,0 x 9,6 дюйма / 30,5 x 24,4 см

- Дизайн конденсатора Premium Gold (100% японские

высококачественные конденсаторы на основе проводящих

полимеров)

®

TM

Процессор - Поддерживаются процессоры семейства Intel

Core

i7 для

разъема LGA 2011

- Дизайн системы питания DigiPower

- Технология Advanced 16 + 2 Power Phase Design

®

- Поддержка технологии Intel

Turbo Boost 2.0

- Поддержка технологии Hyper-Threading

(см. ОСТОРОЖНО, пункт 1)

- Поддержка технологии Untied Overclocking

®

Набор микросхем - Intel

X79

Память - Поддержка технологии Quad Channel DDR3 Memory Technology

(см. ОСТОРОЖНО, пункт 2)

- 4 x гнезда DDR3 DIMM

- Поддержите DDR3 2400+(OC)/2133(OC)/1866(OC)/1600/1333/1066/

не- ECC, безбуферная память

- Поддерживает DDR3 ECC, безбуферную память с процессорами

®

®

Intel

Workstation 1S Xeon

серии E5 16xx/26xx/46xx с разъемом

LGA 2011

- Максимальный объем системной памяти: 32 ГБ

(см. ОСТОРОЖНО, пункт 3)

®

- поддержка профиля Intel

Extreme Memory Prole (XMP)1.3/1.2

Гнезда - 4 x слота PCI Express 3.0 x16 (PCIE1/PCIE2/PCIE4/PCIE5: режим

расширения x16/8/16/0; режим x16/8/8/8) (см. ОСТОРОЖНО, пункт 4)

- 1 x гнезда PCI Express 2.0 x1

- 2 x гнезда PCI

TM

TM

- поддержка AMD Quad CrossFireX

, 4-Way CrossFireX

, 3-Way

TM

TM

CrossFireX

и CrossFireX

®

TM

TM

TM

TM

- поддержка NVIDIA

Quad SLI

, 4-Way SLI

, 3-Way SLI

и SLI

Аудиосистема - 7.1 CH HD Аудио HD с Довольной Защитой

(Кодер-декодер Аудио Realtek ALC898)

- Поддержка Premium Blu-ray audio

TM

- Поддержка технологии THX TruStudio

ЛВС - PCIE x 1 Gigabit LAN 10/100/1000 Mb/s

Русский

- Broadcom BCM57781

- поддержка Wake-On-LAN

- Поддержка энергосберегающего интерфейса Ethernet 802.3az

- Поддержка PXE

Разъемы ввода- I/O Panel

вывода на задней - 1 x порт клавиатуры PS/2

панели - 1 x порт Coaxial SPDIF Out

- 1 x порт Optical SPDIF Out

- 5 x порта USB 2.0 на задней панели в стандартной конфигурации

128

Fatal1ty X79 Professional Series Motherboard

- 1 x порт мыши Fatal1ty (USB 2.0)

- 2 x eSATA3 портa

- 4 x порта USB 3.0 на задней панели в стандартной конфигурации

- Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикатор

ACT/LINK и индикатор SPEED)

- 1 x порт IEEE 1394

- 1 x кнопка Clear CMOS

- Соединитель звуковой подсистемы: тыльная колонка / центральная

/ субвуфер / линейный вход / передняя колонка / микрофон

(см. ПРЕДУПРЕЖДЕНИЕ 5)

SATA3 - 2 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с от

®

контроллера Intel

X79, с аппаратной поддержкой функций RAID

(RAID 0, RAID 1, RAID 5, RAID 10 и Intel Rapid Storage3.0), NCQ,

AHCI и «горячего подключения»

- 4 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с от

контроллера Marvell SE9172, с аппаратной поддержкой функций

RAID (RAID 0 и RAID 1), NCQ, AHCI и «горячего подключения»

®

USB 3.0 - 4 x задних порта USB 3.0 на контроллере TI

, с поддержкой

интерфейсов USB 1.0/2.0/3.0 и скорости передачи данных до 5

Гбит/с

- 2 x передний разъем USB 3.0 (поддерживает 4 порта USB 3.0) на

®

контроллере TI

, с поддержкой интерфейсов USB 1.0/2.0/3.0 и

скорости передачи данных до 5 Гбит/с

Колодки и плате - 4 x разъема SATA2 3,0 Гбит/с, поддержка функций RAID (RAID 0,

RAID 1, RAID 5, RAID 10 и Intel Rapid Storage3.0), NCQ, AHCI и

«горячего подключения»

- 6 x разъема SATA3 6,0 Гбит/с

- 1 x Колодка инфракрасного модуля

- 1 x Датчик пользовательского инфракрасного модуля

- 1 x Колодка COM

- 1 x Колодка HDMI_SPDIF

- 1 x Колодка IEEE 1394

- 1 x разъем Power LED

- соединитель: CPU/Chassis/Power FAN

- 24-контактный Колодка питания ATX

- 8-контактный Разъем ATX 12 В

- Разъем питания SLI/XFIRE

- Аудиоразъем передней панели

- 3 x Колодка USB 2.0 (одна колодка для поддержки 6

дополнительных портов USB 2.0

- 2 x Колодка USB 3.0 (одна колодка для поддержки 4

дополнительных портов USB 3.0

- 1 x Dr. Debug (7-сегментный ЖК-дисплей)

Русский

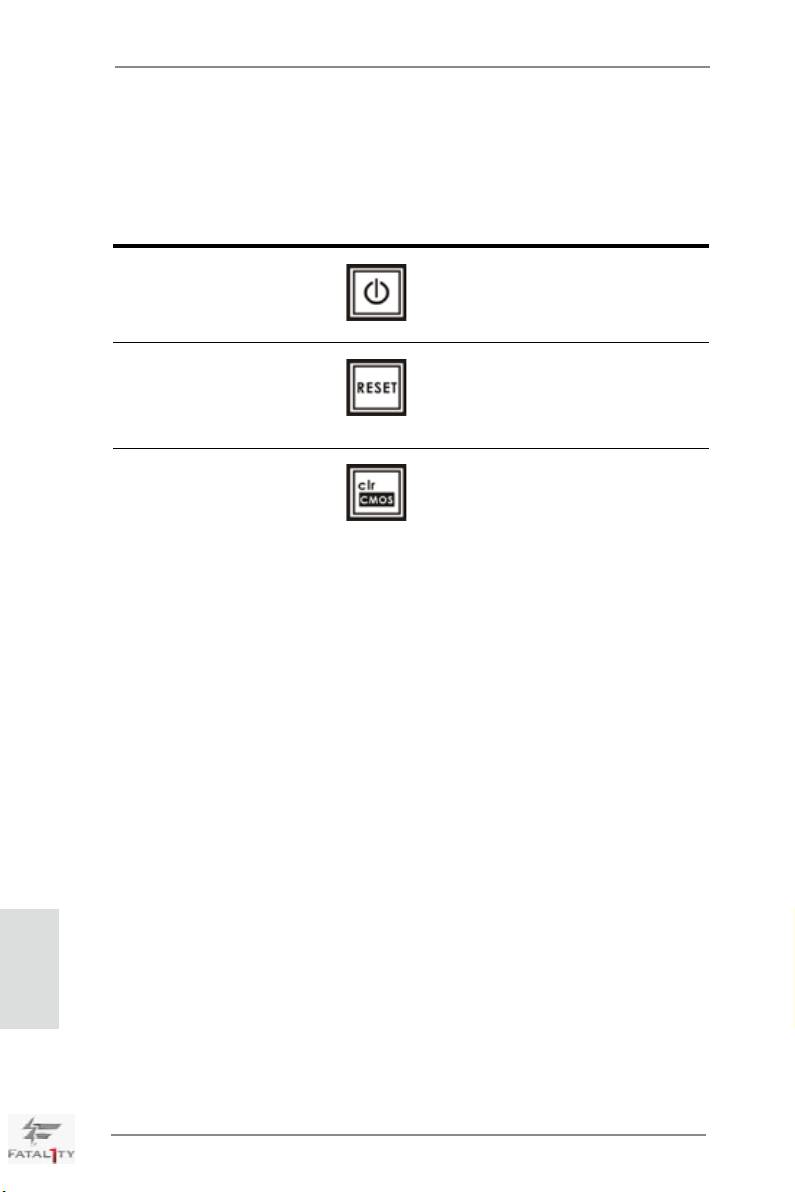

Быстрое - 1 x кнопка Power Switch со светодиодом

переключение - 1 x кнопка Reset Switch со светодиодом

- 1 x кнопка Clear CMOS со светодиодом

BIOS - 64Mb AMI UEFI Legal BIOS с поддержкой rpaфичеckoro интеpфeйca

129

Fatal1ty X79 Professional Series Motherboard

поль зователя

- поддержка “Plug and Play”

- ACPI 1.1, включение по событиям

- поддержка режима настройки без перемычек

- поддержка SMBIOS 2.3.1

- Регулировка напряжений CPU, VCCSA, DRAM, VTT, CPU PLL,

PCH1.1V, PCH1.5V

Компакт- - Драйверы, служебные программы, антивирусное программное

диск обеспечение (пробная версия), Пробная версия программы

поддержки CyberLink MediaEspresso 6.5, пакет программ ASRock (ASRock

MAGIX Multimedia Suite - поставщик)

Уникальная - F-Stream (см. ОСТОРОЖНО, пункт 6)

Особенность - ASRock Instant Boot

- ASRock Instant Flash (см. ОСТОРОЖНО, пункт 7)

- ASRock APP Charger (см. ОСТОРОЖНО, пункт 8)

- ASRock SmartView (см. ОСТОРОЖНО, пункт 9)

- ASRock XFast USB (см. ОСТОРОЖНО, пункт 10)

- ASRock XFast LAN (см. ОСТОРОЖНО, пункт 11)

- Зарядное устройство ASRock XFast (см. ОСТОРОЖНО, пункт 12)

- ASRock XFast RAM (см. ОСТОРОЖНО, пункт 13)

- ASRock Crashless BIOS (см. ОСТОРОЖНО, пункт 14)

- Hybrid Booster:

- плавная настройка частоты процессора

(см. ОСТОРОЖНО, пункт 15)

- ASRock U-COP (см. ОСТОРОЖНО, пункт 16)

- Защита от сбоев загрузки Boot Failure Guard (B.F.G)

- Ночное LED-освещение

Контроль - Датчики температуры процессора

оборудо- - Датчики температуры корпуса

вания - Тахометры вентиляторов CPU/Chassis/Power FAN

- Бесшумный вентилятор ЦП/системного блока (возможность авто

матической настройки скорости вентилятора системного блока в

соответствии с температурой центрального процессора)

- Мультиконтроль скорости вентилятора ЦП/Шасси

- Контроль= напряжения: +12V, +5V, +3.3V, Vcore

®

®

TM

Операцион - Совместимость с Microsoft

Windows

7 / 7 64-bit / Vista

/

TM

Поддержка 64-разрядной версии Vista

/ XP / XP 64-bit

(см. ОСТОРОЖНО, пункт 17)

Русский

ные системы - FCC, CE, WHQL

Сертификаты - Совместимость с ErP/EuP Ready (требуется блок питания

совместимый с ErP/EuP) (см. ОСТОРОЖНО, пункт 18)

* Для детальной информации продукта, пожалуйста посетите наш вебсайт:

http://www.asrock.com

130

Fatal1ty X79 Professional Series Motherboard

ВНИМАНИЕ

Следует понимать, что с оверклокингом связан определенный риск во всех

случаях, включая изменение установок BIOS, применение технологии Untied

Overclocking или использование инструментов оверклокинга сторонних

производителей. Оверклокинг может повлиять на стабильность работы

системы и даже вызвать повреждение входящих в нее компонентов и

устройств. Приступая к оверклокингу, вы полностью берете на себя все

связанные с ним риски и расходы. Мы не будем нести ответственность за

любые возможные повреждения в результате оверклокинга.

ОСТОРОЖНО!

1. Информацию об установке параметров гиперпоточной технологии (Hyper-

Threading Technology) вы найдете на стр. 67 Руководства пользователя

на компакт-диске поддержки.

2. Данная материнская плата поддерживает Технология

четырехканальной памяти DDR3. Перед ее использованием не

забудьте прочитать инструкции по правильной установке модулей

памяти в руководстве по установке (стр. 18).

3. В силу ограничения операционной системы фактическая емкость

памяти может быть меньше 4Гб для обеспечения резервного места для

®

TM

использования системой Windows

7 / Vista

/ XP. Таких ограничений нет

®

для Windows

OS с 64-bit центральным процессором. Технология ASRock

XFast RAM помогает использовать память, которая не используется ОС

®

Windows

.

®

4. В настоящее время процессор Intel

Socket 2011 Sandy Bridge-E не

поддерживает PCIE 3.0, но данная материнская плата выпускается

с поддержкой PCIE 3.0. Активация PCIE 3.0 зависит от ЦП Intel.

Информацию о будущих обновлениях и выпусках ЦП см. на веб-

сайте компании Intel.

5. Поддерживается работа микрофонного входа в режимах моно и

стерео. Поддерживаются 2-, 4-, 6- и 8-канальный режимы вывода звука.

Соответствующие схемы подключения описаны на стр. 5.

6. Служебная программа F-Stream – это универсальное средство

тонкой настройки различных функций системы с удобным и понятным

интерфейсом, включающая разделы Hardware Monitor (Наблюдение

за оборудованием), Fan Control (Управление вентилятором),

Overclocking («Разгон» процессора), OC DNA (Параметры «разгона»)

and IES (Автоматическое энергосбережение). В разделе Hardware

Monitor (Наблюдение за оборудованием) отображаются основные

характеристики аппаратных средств системы. В разделе Fan Control

Русский

(Управление вентилятором) отображается скорость вентилятора и

температура, которые можно регулировать. В разделе Overclocking

(«Разгон» процессора) можно увеличить рабочую частоту ЦПУ, чтобы

добиться оптимальной производительности системы. В разделе OC

131

Fatal1ty X79 Professional Series Motherboard

DNA (Параметры «разгона») можно сохранить настройки «разгона»

процессора в виде профиля, который потом можно предложить для

использования своим друзьям. Друзья смогут загрузить профиль

«разгона» на свои компьютеры и получить аналогичный результат. В

разделе IES (Автоматическое энергосбережение) можно настроить

регулятор напряжения так, что он будет уменьшать количество

работающих линий питания, чтобы поднять КПД системы без ущерба для

ее производительности во время простоя ядер ЦПУ.

7. ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash

ROM. Данное средство для обновления BIOS умеет работать без входа в

®

операционные системы, вроде MS-DOS или Windows

. Чтобы запустить

программу достаточно нажать <F6> во время самотестирования системы

(POST) или войти в BIOS при помощи кнопки <F2> и выбрать пункт

ASRock Instant Flash через меню. Запустите программу и сохраните

новый BIOS на USB-флэшку, дискету или жесткий диск. После этого

вы сможете оперативно обновить BIOS, без необходимости подготовки

дополнительной дискеты, без установки программы прошивки. Имейте в

виду, что USB-флэшка или винчестер должны использовать файловую

систему FAT32/16/12.

8. Если вы хотите быстрее и без ограничений заряжать свои устройства

Apple, например iPhone, iPad и iPod Touch, компания ASRock

приготовила отличное решение для вас – ASRock APP Charger. Просто

установив драйвер APP Charger, вы сможете заряжать iPhone от

компьютера намного быстрее, ускорение составит до 40%. ASRock

APP Charger позволяет быстро заряжать несколько устройств Apple

одновременно и даже поддерживает непрерывную зарядку, когда

компьютер переходит в режим ожидания (S1), режим ожидания с

сохранением данных в ОЗУ (S3), режим гибернации (S4) или режим

выключения (S5). Установив драйвер APP Charger, вы испытаете

небывалое удобство зарядки.

Веб-сайт ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

9. SmartView — это интеллектуальная стартовая страница для браузера

IE, на которой отображаются наиболее посещаемые веб-сайты, история

посещений, друзья в Facebook и обновляемые потоки новостей.

Эта новая функция обеспечивает более удобное использование

возможностей Интернета. Системные платы ASRock эксклюзивно

снабжаются программой SmartView, помогающей поддерживать связь

®

с друзьями. Программа SmartView работает в ОС Windows

7 / 7 64 bit /

Русский

TM

TM

Vista

/ Vista

64 bit и браузере IE8. Веб-сайт ASRock: http://www.asrock.

com/Feature/SmartView/index.asp

10. Функция ASRock XFast USB увеличивает скорость работы устройств

USB. Рост скорости зависит от устройства.

11. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет,

который даст описанные далее преимущества. Установка приоритетов

приложений ЛВС: можно задать оптимальный приоритет для своего

приложения и/или добавить новые программы. Более низкая латентность

132

Fatal1ty X79 Professional Series Motherboard

в игре: после установки более высокого приоритета игре в режиме

онлайн, может снизиться латентность в игре. Формирование трафика:

можно одновременно просматривать видео высокого разрешения на

Youtube и загружать файлы. Анализ данных в реальном времени: в окне

состояния можно легко определить, какие потоки данных передаются в

данный момент времени.

12. Зарядное устройство ASRock XFast - оптимальное и самое

быстродействующее решение для зарядки мобильных устройств

через ПК. Благодаря превосходному USB порту зарядного устройства

XFast, пользователи уверены в том, что в любое время смогут быстро

зарядить необходимые устройства. Помимо устройств Apple, его можно

использовать для зарядки стандартных интеллектуальных устройств BC

1.1. Подробная информация представлена на стр. 35.

13. ASRock XFast RAM – новая функция, входящая в состав утилиты

F-Stream. Благодаря ей, используется область памяти, использование

®

которой не возможно на процессоре с 32-битной ОС Windows

.

ASRock XFast RAM сокращает время загрузки истории посещения веб-

сайтов, существенно ускоряя навигацию по сети Интернет. Кроме того,

скорость работы Adobe Photoshop 5 увеличивается в пять раз. В числе

преимуществ ASRock XFast RAM - сокращение частоты обращений к

SSD-накопителям и жестким дискам и продление срока их эксплуатации.

14. ASRock Crashless BIOS позволяет пользователям обновлять BIOS,

не боясь отказа. В случае отключения электроэнергии в процессе

обновления BIOS ASRock Crashless BIOS автоматически завершает

процедуру обновления BIOS после возобновления подачи энергии.

Обратите внимание на то, что BIOS размещается в корневом каталоге

вашего USB диска. Данная функция доступна только для портов USB2.0.

15. Хотя данная материнская плата поддерживает плавную настройку

частоты, устанавливать повышенную частоту не рекомендуется.

Использование значений частоты шины процессора отличающихся от

рекомендованных, может привести к нестабильной работе системы или

повреждению процессора и материнской платы.

16. При обнаружении перегрева процессора работа системы автоматически

завершается. Прежде чем возобновить работу системы, убедитесь в

нормальной работе вентилятора процессора на материнской плате

и отсоедините шнур питания, а затем снова подключите его. Чтобы

улучшить отвод тепла, не забудьте при сборке компьютера нанести

термопасту между процессором и радиатором.

®

®

17. ОС Microsoft

Windows

XP / XP 64-разрядной версией, не

поддерживает Intel Rapid Storage Technology enterprise 3.0 и ASRock

XFast RAM.

18. EuP расшифровывается как Energy Using Product. Стандарт был

Русский

разработан Европейским Союзом для определения энергопотребления

готовых систем. По требованию EuP система в выключенном состоянии

должна потреблять менее 1 Вт энергии. Для соответствия стандарту EuP

нужны соответствующие материнская плата и блок питания. Компания

133

Fatal1ty X79 Professional Series Motherboard

Intel предложила, что совместимый с EuP блок питания должен

обеспечивать 50% эффективность линии питания 5V при потреблении

100 мА (в режиме ожидания). Сверьтесь с информацией производителей

блоков питания, чтобы выбрать модель с поддержкой EuP.

Русский

134

Fatal1ty X79 Professional Series Motherboard

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется

на рисунке. Когда перемычка надета на

контакты, они называются “замкнутыми”

(short). Если на контактах перемычки нет,

то они называются “разомкнутыми” (open).

На иллюстрации показана 3-контактная

перемычка, у которой контакты 1 и 2

замкнуты.

Перемычка Установка Описание

Очистка CMOS

(CLRCMOS1,

3-контактная перемычка)

(см. стр. 4, п. 25)

Стандартные Очистка CMOS

Примечание.

Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для

очистки данных и восстановления заводских системных параметров сначала

выключите компьютер и отсоедините сетевую вилку кабеля питания от

электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5

секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не

производите очистку CMOS непосредственно после обновления BIOS. Если

необходимо очистить CMOS сразу же после окончания обновления BIOS, то,

перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а

затем завершить ее работу. Примите во внимание, что пароль, дата, время,

профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес

будут очищены только тогда, когда будет извлечена из своего гнезда батарейка

CMOS.

Переключатель Clear CMOS работает так же, как перемычка Clear

CMOS.

Русский

135

Fatal1ty X79 Professional Series Motherboard

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ

контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки

на эти колодки и разъемы – это приведет к необратимому

повреждению материнской платы!

Разъемы Serial ATA2 четыре соединителя Serial ATA2

(SATA2_0_1, см. стр. 4, п. 13)

предназначаются для

(SATA2_2_3, см. стр. 4, п. 12)

подключения внутренних

устройств хранения с

использованием интерфейсных

кабелей SATA2. В настоящее

SATA2_0 SATA2_3

SATA2_1 SATA2_2

время интерфейс SATA допускает

скорость передачи данных до \ 3,0

Гбит/с.

Разъемы Serial ATA3 шесть соединителя Serial ATA3

(SATA3_0_1, см. стр. 4, п. 14)

предназначаются для

(SATA3_M0_M1, см. стр. 4, п. 15)

подключения внутренних

SATA3_1

SATA3_0

(SATA3_M2_M3, см. стр. 4, п. 16)

устройств хранения с

использованием нтерфейсных

кабелей SATA3. В настоящее

время интерфейс SATA допускает

скорость передачи данных до \ 6,0

Гбит/с.

SATA3_M3 SATA3_M1

SATA3_M2 SATA3_M0

Информационный Информационный кабель

кабель Serial ATA (SATA) интерфейса SATA / SATA2 / SATA3

(дополнительно)

не является направленным.

Любой из его соединителей может

быть подключен либо к жесткому

диску интерфейса SATA2 / SATA3

либо к материнской плате.

Русский

Кабель питания Присоедините кабель питания

Serial ATA (SATA) стандарта SATA с помощью

(дополнительно)

соединителей на его черном

конце с ответными

подключите к соединителю

соединителями питания на

питания жесткого диска

каждом из жестких дисков. Затем

интерфейса SATA

подключите к

соедините белый конец кабеля

источнику питания

питания стандарта.

136

Fatal1ty X79 Professional Series Motherboard

Колодка USB 2.0 Помимо шесть стандартных

(9-контактный USB_6_7)

портов USB 2.0 на панели ввода-

(см. стр. 4, п. 29)

вывода, на данной материнской

плате предусмотрено три разъема

USB 2.0. Каждый разъем USB 2.0

поддерживает два порта USB 2.0.

(9-контактный USB_8_9)

(см. стр. 4, п. 28)

(9-контактный USB_10_11)

(см. стр. 4, п. 27)

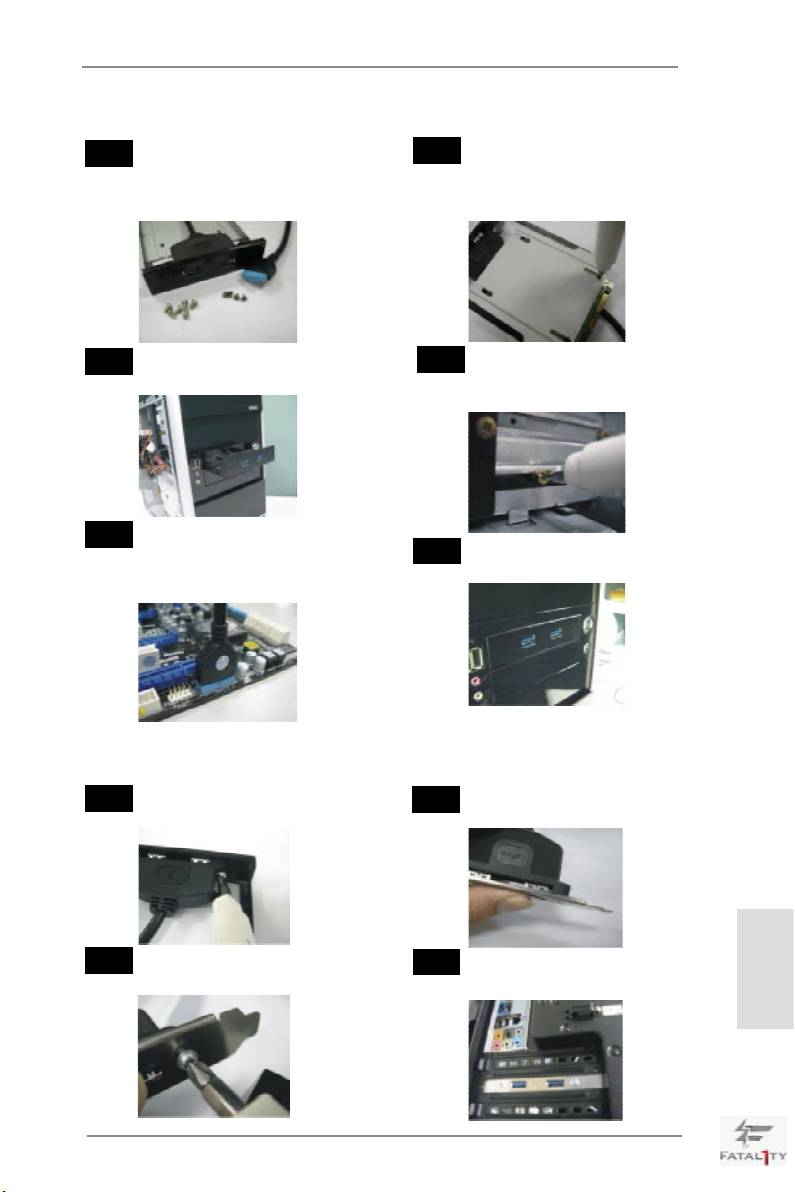

Колодка USB 3.0 Помимо четыре стандартных

(19-контактный USB3_5_6)

портов USB 3.0 на панели ввода-

(см. стр. 4, п. 8)

вывода, на данной материнской

плате предусмотрен два разъем

USB 3.0. Каждый разъем USB 3.0

поддерживает два порта USB 3.0.

(19-контактный USB3_7_8)

(см. стр. 4, п. 9)

Колодка инфракрасного модуля Данная колодка позволяет

(5-контактный IR1)

подключить дополнительный

(см. стр. 4, п. 37)

модуль беспроводного

Русский

инфракрасного

приемопередатчика.

137

Fatal1ty X79 Professional Series Motherboard

1.5 Быстрое переключение

На этой материнской плате есть три кнопки для ускорения работы: кнопка питания,

кнопка перезагрузки и кнопка для очистки CMOS, которые позволяют пользователям

быстро включить/выключить или перезагрузить компьютер, сбросить установки CMOS,

соответственно.

Power Switch

Кнопка Power Switch позволяет

(PWRBTN)

быстро включить или выключить

(см. стр. 4, п. 18)

систему.

Reset Switch

Кнопка Reset Switch позволяет

(RSTBTN)

быстро перезагрузить систему.

(см. стр. 4, п. 19)

Clear CMOS Switch

Кнопка Clear CMOS Switch

(CLRCBTN)

позволяет быстро сбросить

(см. стр. 5, п. 18)

установки CMOS.

Русский

144

Fatal1ty X79 Professional Series Motherboard
