Hardware - Sensibilidad a la temperatura de la placa madre

- Taquímetros de los ventiladores del procesador y del CPU /

chasis / alimentación

- Ventilador silencioso del procesador y el chasis (ajuste

automático de la velocidad del ventilador del chasis en

función de la temperatura del procesador)

- Control de ajuste de la velocidad del ventilador de la CPU /

chasis

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

®

®

OS - En conformidad con Microsoft

Windows

7 / 7 64 bits /

TM

TM

Vista

/ Vista

64 bits / XP / XP 64 bits (vea ATENCIÓN 17)

Certicaciones - FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente de

alimentación que cumpla con la directiva ErP/EuP)

(vea ATENCIÓN 18)

* Para más información sobre los productos, por favor visite nuestro sitio web:

http://www.asrock.com

ADVERTENCIA

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento

de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de

aumento de velocidad liberada o utilizando las herramientas de aumento de

velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la

estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema.

Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir

los costos. No asumimos ninguna responsabilidad por los posibles daños causados

por el aumento de la velocidad del reloj.

ATENCIÓN !

1. Por favor consulte página 67 del Manual del Usuario en el soporte CD

sobre la conguración de Hyper-Threading Technology.

2. Esta placa base soporta Tecnología de memoria DDR3 en cuatro cana-

Español

les. Antes de implementar la Tecnología de memoria DDR3 en cuatro ca-

nales, asegúrese de leer la guía de instalación de módulos de memoria

en la página 18 para su correcta instalación.

3. Debido a las limitaciones del sistema, el tamaño real de la memoria debe

®

ser inferior a 4GB para que el sistema pueda funcionar bajo Windows

TM

®

7 / Vista

/ XP. Para equipos con Windows

OS con CPU de 64-bit, no

existe dicha limitación. Puede usar ASRock XFast RAM para utilizar la

®

memoria que no puede usar Windows

.

112

Fatal1ty X79 Professional Series Motherboard

®

4. Actualmente, el procesador Intel

Socket 2011 Sandy Bridge-E no admite

PCIE 3.0, pero que esta placa base ya viene preparada con el hard-

ware PCIE 3.0. La activación de PCIE 3.0 depende de la CPU de Intel.

Consulte el sitio Web de Intel para obtener información acerca de las

actualizaciones inversiones de CPU próximas.

5. Para la entrada de micrófono, esta placa madre ofrece soporte para

modos estéreo y mono. Para salida de audio, este placa madre ofrece

soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales.

Consulte la tabla en la página 5 para una conexión correcta.

6. F-Stream es una herramienta todo en uno que permite realizar ajustes

precisos en diferentes funciones del sistema mediante una interfaz

sencilla, que incluye supervisión de hardware, control de ventiladores,

función de aumento de la velocidad del reloj, DNA OC y IES. La fun-

ción de supervisión de hardware, muestra las principales lecturas del

sistema. La función de control de los ventiladores, muestra la velocidad

y la temperatura de los ventiladores y permite ajustarlas. La función de

aumento de la velocidad del reloj, permite aumentar la frecuencia de la

CPU para conseguir un rendimiento óptimo del sistema. La función DNA

OC permite guardar la conguración OC como un perl y compartirla con

sus amigos. Después, sus amistados pueden cargar el perl OC en sus

propios sistemas para obtener la misma conguración OC. En el protec-

tor de energía inteligente (IES, Intelligent Energy Saver), el regulador

de voltaje puede reducir el número de fases de salida para mejorar la

eciencia cuando los núcleos de la CPU están inactivos sin que el ren-

dimiento de cálculo disminuya.

7. ASRock Instant Flash es una utilidad de programación del BIOS que se

encuentra almacenada en la memoria Flash ROM. Esta sencilla herra-

mienta de actualización de BIOS le permitirá actualizar el BIOS del siste-

ma sin necesidad de acceder a ningún sistema operativo, como MS-DOS

®

o Windows

. Gracias a esta utilidad, sólo necesitará pulsar <F6> durante

la fase POST o pulsar <F2> para acceder al menú de conguración del

BIOS y a la utilidad ASRock Instant Flash. Ejecute esta herramienta y

guarde el archivo correspondiente al sistema BIOS nuevo en su unidad

ash USB, unidad de disco exible o disco duro para poder actualizar el

BIOS con sólo pulsar un par de botones, sin necesidad de preparar un

disco exible adicional ni utilizar complicadas utilidades de programación.

Recuerde que la unidad ash USB o disco duro utilizado debe disponer

del sistema de archivos FAT32/16/12.

8. Si desea una forma más rápida y menos limitada de cargar sus disposi-

tivos de Apple; como por ejemplo iPhone, iPad o iPod Touch, ASRock

ha creado una fantástica solución para usted: ASRock APP Charger.

Simplemente mediante la instalación del controlador de APP Charger,

Español

podrá cargar su iPhone de forma mucho más rápida que antes, hasta un

40%, desde su equipo. ASRock APP Charger le permite cargar de forma

rápida muchos dispositivos de Apple simultáneamente e incluso podrá

continuar la carga cuando su PC entre en modo de espera (S1),

113

Fatal1ty X79 Professional Series Motherboard

suspendido en RAM (S3), modo de hibernación (S4) o se apague (S5).

Una vez instalado el controlador de APP Charger, podrá disfrutar fácil-

mente de una fantástica carga sin precedentes.

Sitio web de ASRock: http://www.asrock.com/Feature/AppCharger/index.

asp

9. SmartView, una nueva función el explorador de Internet, es la página de

inicio inteligente para IE que combina los sitios Web más visitados, su

historial, sus amigos de Facebook y su fuente de noticias en una vista

mejorada para disfrutar de una experiencia en Internet más personal.

Las placas base ASRock están exclusivamente equipadas con la utilidad

SmartView que le ayuda a seguir en contacto con sus amigos sobre la

marcha. Para utilizar la función SmartView asegúrese de que la versión

®

TM

TM

de su sistema operativo es Windows

7 / 7 64 bits / Vista

/ Vista

64

bits y que la versión de su explorador es IE8. Sitio Web de ASRock:

http://www.asrock.com/Feature/SmartView/index.asp

10. ASRock XFast USB puede aumentar el rendimiento de los dispositivos

de almacenamiento USB. El rendimiento depende de las propiedades

del dispositivo.

11. ASRock XFast LAN proporciona un acceso a Internet más rápido, que

incluye las ventajas que se indican a continuación. Priorización de

aplicaciones LAN: Puede congurar la prioridad de las aplicaciones de

forma ideal y/o agregar nuevos programas. Menor latencia en los juegos:

Después de aumentar la prioridad de los juegos en línea, se puede

reducir la latencia en los mismos. Gestionar el tráco: Puede ver vídeo

en alta denición de Youtube y descargar archivos simultáneamente.

Análisis de sus datos en tiempo real: Con la ventana de estado, puede

reconocer fácilmente qué transmisiones en secuencias se están trans-

riendo actualmente.

12. XFast Charger de ASRock es la mejor tecnología y la más rápida para

cargar dispositivos móviles a través de su PC. Con el magníco puerto

USB de XFast Charger, los usuarios disfrutarán con toda seguridad de

una experiencia de carga rápida en cualquier momento. Además de dis-

positivos Apple, también es capaz de cargar los dispositivos inteligentes

estándar BC 1.1. Consulte la página 35 para obtener más detalles.

13 ASRock XFast RAM es una nueva función incluida en F-Stream. Utiliza

completamente el espacio de memoria que no se puede utilizar con pro-

®

cesadores de 32 bits en sistemas operativos Windows

. ASRock XFast

RAM acorta el tiempo de carga de los sitios Web visitados con anteriori-

Español

dad, lo que permite navegar por Internet mucho más rápido que nunca.

Además, también aumenta la velocidad de Adobe Photoshop 5 veces.

Otra ventaja de ASRock XFast RAM es que reduce la frecuencia de ac-

ceso a las unidades de estado sólido (SSD) o las unidades de disco duro

(HDD), lo que prolonga el período de vida útil de las mismas.

14. ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin

miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro

de energía durante el proceso de actualización del BIOS, ASRock

114

Fatal1ty X79 Professional Series Motherboard

Crashless BIOS finalizará de manera automática el proceso de actu-

alización una vez se restablezca en suministro de energía. Tome en

cuenta que los archivos del BIOS deben colocarse en el directorio raíz

de su disco USB. Sólo los puertos USB 2.0 soportan esta función.

15. Aunque esta placa base ofrece un control complete, no es recomendable

forzar la velocidad. Las frecuencias de bus de la CPU distintas a las re-

comendadas pueden causar inestabilidad en el sistema o dañar la CPU.

16. Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe

si el ventilador de la CPU de la placa base funciona apropiadamente y

desconecte el cable de alimentación, a continuación, vuelva a conec-

tarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal

grease entre el procesador y el disipador de calor cuando usted instala

el sistema de PC.

17. Intel Rapid Storage Technology Enterprise 3.0 y ASRock XFast RAM no

®

®

se admite en Microsoft

Windows

XP y XP 64 bits.

18. EuP, siglas de Energy Using Product (Producto que Utiliza Energía),

es una disposición regulada por la Unión Europea para establecer el

consumo total de energía de un sistema. Según la disposición EuP, la ali-

mentación de CA total para el sistema completo ha de ser inferior a 1,00W

en modo apagado. Para cumplir con el estándar EuP, se requieren una

placa base y una fuente de alimentación que cumplan con la directiva

EuP. Según las directrices de Intel, una fuente de alimentación que cum-

pla con la directiva EuP debe satisfacer el estándar, es decir, la eciencia

de energía de 5v en modo de espera debería ser mayor del 50% con un

consumo de corriente de 100mA. Para seleccionar una fuente de alimen-

tación que cumpla la directiva EuP, le recomendamos que consulte con

el fabricante de la fuente de alimentación para obtener más detalles.

Español

115

Fatal1ty X79 Professional Series Motherboard

1.3 Setup de Jumpers

La ilustración muestra como los jumpers

son congurados. Cuando haya un jumper-

cap sobre los pins, se dice gue el jumper

está “Short”. No habiendo jumper cap sobre

los pins, el jumper está “Open”. La ilus-

tración muesta un jumper de 3 pins cuyo

pin 1 y pin 2 están “Short”.

Jumper Setting

Limpiar CMOS

(CLRCMOS1, jumper de 3 pins)

(ver p.4, No. 25)

Valor predetermi-

Restablecimiento de

nado

la CMOS

Nota:

CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los

parámetros del sistema y restablecer la conguración predeterminada de los mismos,

apague el equipo y desenchufe el cable de alimentación de la toma de corriente

eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente

para

cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre

la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar

la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero

el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de

dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perl

predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se

borrará si la batería CMOS se quita.

El conmutador Borrar CMOS tiene la misma función que el puente

Borrar CMOS.

Español

116

Fatal1ty X79 Professional Series Motherboard

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque

las cubiertas de los puentes sobre estos cabezales y conectores. El

colocar cubiertas de puentes sobre los conectores y cabezales provo-

cará un daño permanente en la placa base.

Conexiones de serie ATA2 Estas cuatro conexiones de

(SATA2_0_1: vea p.4, N. 13)

serie ATA2 (SATA2) admiten

(SATA2_2_3: vea p.4, N. 12)

cables SATA para dispositivos

de almacenamiento internos. La

interfaz SATA2 actual permite

una velocidad de transferencia

SATA2_0 SATA2_3

SATA2_1 SATA2_2

de 3.0 Gb/s.

Conexiones de serie ATA3 Estas seis conexiones de serie

(SATA3_0_1: vea p.4, N. 14)

ATA3 (SATA3) admiten cables

SATA3_1

SATA3_0

(SATA3_M0_M1: vea p.4, N. 15)

SATA para dispositivos de

(SATA3_M2_M3: vea p.4, N. 16)

almacenamiento internos. La

interfaz SATA2 / SATA3 actual

permite una velocidad de

transferencia de 6.0 Gb/s.

SATA3_M3 SATA3_M1

SATA3_M2 SATA3_M0

Cable de datos de Cualquier extremo del cable de

serie ATA (SATA) los datos de SATA puede ser

(Opcional)

conectado con el disco duro de

SATA / SATA2 / SATA3 o el

conectador de SATA2 / SATA3

en esta placa base.

Cable de alimentación Conecte el extremo negro del

de serie ATA (SATA) cable de SATA al conector de

(Opcional)

energía de la unidad. A

Connettere all’ailmentazione

continuación, conecte el

Español

dei dischi SATA

Connettere al gruppo

extremo blanco del cable de

di alimentazione

117

Fatal1ty X79 Professional Series Motherboard

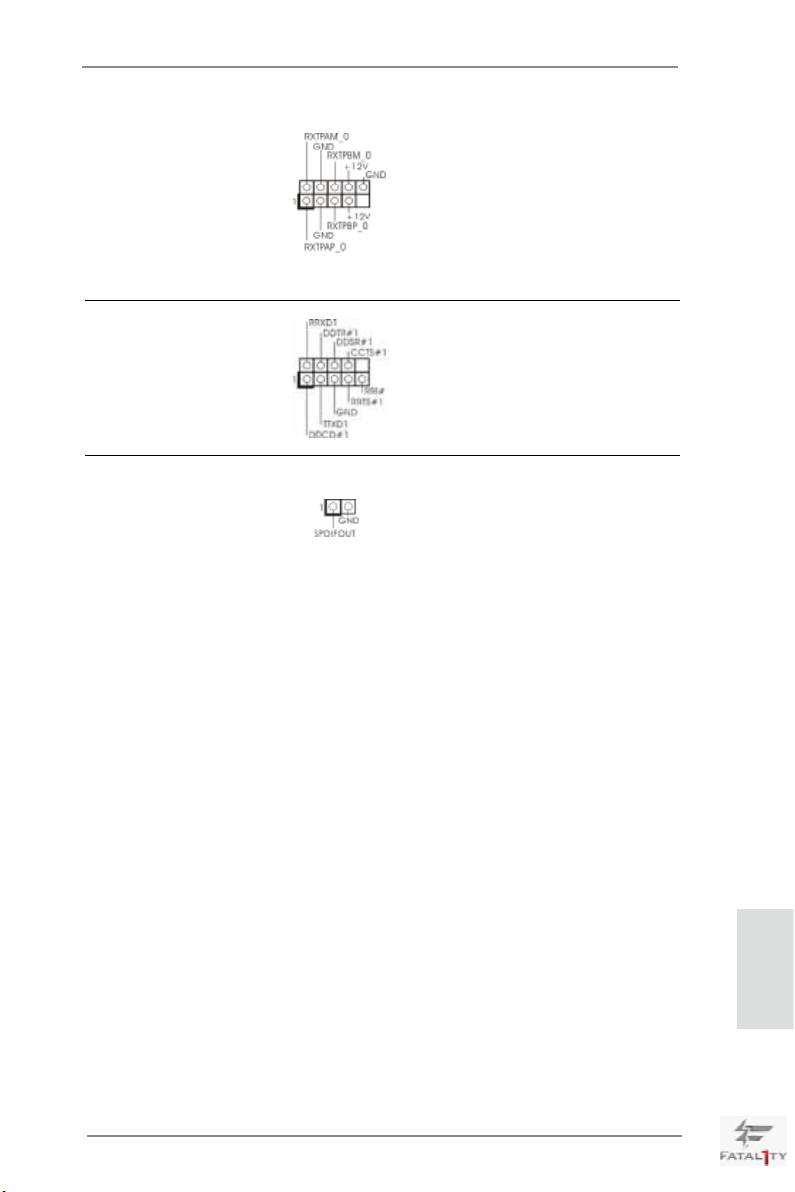

Cabezal USB 2.0 Además de seis puertos USB

(9-pin USB_6_7)

2.0 predeterminados situados

(vea p.4, N. 29)

en el panel de E/S, hay tres

bases de conexiones USB 2.0

en esta placa base. Cada una

de estas bases de conexiones

(9-pin USB_8_9)

admite dos puertos USB 2.0.

(vea p.4, N. 28)

(9-pin USB_10_11)

(vea p.4, N. 27)

Cabezal USB 3.0 Además de cuatro puertos USB

(19-pin USB3_5_6)

3.0 predeterminados situados

(vea p.4, N. 8)

en el panel E/S, hay dos bases

de conexiones USB 3.0 en esta

placa base. Cada una de estas

bases de conexiones admite

dos puertos USB 3.0.

(19-pin USB3_7_8)

(vea p.4, N. 9)

Español

Cabezal de Módulo Infrarrojos Este cabezal soporta un módulo

(5-pin IR1)

infrarrojos de transmisión y

(vea p.4, N. 37)

recepción wireless opcional.

118

Fatal1ty X79 Professional Series Motherboard

Base de conexiones del módulo de Esta base de conexiones se

infrarrojos para el consumidor puede utilizar para conectar

(4-pin CIR1)

dispositivos infrarrojos del

(vea p.4, N. 30)

consumidor opcionales, como

por ejemplo equipos HI-FI,

descodicadores de TV, etc.

Conector de audio de Este es una interface para

panel frontal cable de audio de panel frontal

(9-pin HD_AUDIO1)

que permite conexión y control

(vea p.4, N. 35)

conveniente de apparatos de

Audio.

1. El Audio de Alta Denición soporta la detección de conector, pero el

cable de panel en el chasis debe soportar HDA para operar

correctamente. Por favor, siga las instrucciones en nuestro manual y

en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

del panel frontal de la siguiente manera:

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

C. Conecte Ground (GND) a Ground (GND).

D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

necesitará conectarlos al panel de sonido AC’97.

E. Activación del micrófono frontal.

®

En sistemas operativos Windows

XP / XP 64-bit:

Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora).

A continuación, haga clic en “FrontMic” (Micrófono frontal).

®

TM

TM

En sistemas operativos Windows

7 / 7 64-bit / Vista

/ Vista

64-bit:

Acceda a la cha “FrontMic” (Micrófono frontal) del panel de control

Realtek. Ajuste la posición del control deslizante “Recording Volume”

(Volumen de grabación).

Cabezal de panel de sistema Este cabezar acomoda varias

(9-pin PANEL1)

dunciones de panel frontal de

(vea p.4, N. 22)

sistema.

Español

119

Fatal1ty X79 Professional Series Motherboard

Conecte el interruptor de alimentación, el interruptor de restablecimiento

y el indicador de estado del sistema situados en el chasis con esta

cabecera en función de las siguientes asignaciones de contacto. Preste

atención a los contactos positivos y negativos antes de conectar los

cables.

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede congurar la forma de apagar su sistema mediante el

interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del

chasis. Pulse el interruptor de restablecimiento para restablecer el

equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel

frontal del chasis. El LED se enciende cuando el sistema esté en

funcionamiento. El LED parpadea cuando el sistema se encuentre en

estado de suspensión S1. El LED se apaga cuando el sistema se

encuentre en estado de suspensión S3/S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal

del chasis. El LED se enciende cuando el disco duro esté leyendo o

escribiendo datos.

Es posible que el diseño del panel frontal varíe en función del chasis. Un

módulo del panel frontal consiste principalmente de interruptor de

alimentación, interruptor de restablecimiento, LED de alimentación, LED

de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel

frontal del chasis a esta cabecera, asegúrese de que las asignaciones

de cables y las asignaciones de contactos coincidan correctamente.

Cabezal del altavoz del chasis Conecte el altavoz del chasis a

(4-pin SPEAKER1)

su cabezal.

(vea p.4, N. 21)

Español

120

Fatal1ty X79 Professional Series Motherboard

Cabecera de indicador LED de encendido Conecte el indicador LED de

(3-pin PLED1)

encendido del chasis a esta

(vea p.4, N. 23)

cabecera para conocer el

estado de encendido del

sistema. El indicador LED se

encenderá si el sistema se

encuentra en funcionamiento.

El indicador LED parpadeará

en el estado S1. El indicador

LED se apagará en los estados

S3/S4 o S5 (apagado).

Conectores de ventilador de chasis Por favor, conecte los cables

/ alimentación del ventilador a los conectores

(4-pin CHA_FAN1)

de ventilador, haciendo coincidir

(vea p.4, N. 11)

el cable negro con la patilla de

masa. CHA_FAN1, CHA_FAN2

(3-pin CHA_FAN2)

y CHA_FAN3 admiten control

(vea p.4, N. 20)

de ventilador.

(3-pin CHA_FAN3)

(vea p.4, N. 17)

(3-pin PWR_FAN1)

(vea p.4, N. 44)

Conector del ventilador Conecte el cable del ventilador

de la CPU de la CPU a este conector y

(4-pin CPU_FAN1)

haga coincidir el cable negro

(vea p.4, N. 5)

con el conector de tierra.

Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso)

de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá

funcionando correctamente incluso sin la función de control de velocidad de

ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el

conector del ventilador de procesador de esta placa base, conéctelo al contacto

Español

1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

121

Fatal1ty X79 Professional Series Motherboard

GND

+12V

CHA_FAN_SPEED
