ASRock Fatal1ty X79 Professional: 1. Giriş

1. Giriş

ASRock’ın kesintisiz titiz kalite denetimi altında üretilen güvenilir bir anakart olan

Fatal1ty X79 Professional Series anakartını satın aldığınız için teşekkür ederiz.

ASRock’ın kalite ve dayanıklılık konusundaki kararlılığına uygun güçlü tasarımıyla

mükemmel bir performans sunar.

Bu Hızlı Takma Kılavuzu anakarta giriş ve adım adım takma kılavuzu içerir. Anakart

hakkında daha ayrıntılı bilgiyi Destek CD’sinde sunulan kullanıcı kılavuzunda bula-

bilirsiniz.

Anakart özellikleri ve BIOS yazılımı güncelleştirilebileceğinden bu kılavuzun içeriği

önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumunda,

güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En

son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz.

ASRock web sitesi http://www.asrock.com

Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler

için lütfen web sitemizi ziyaret edin.

www.asrock.com/support/index.asp

1.1 Paket İçindekiler

Fatal1ty X79 Professional Series Anakart

(ATX Form Faktörü: 12,0-inç x 9,6-inç, 30,5 cm x 24,4 cm)

Fatal1ty X79 Professional Series Hızlı Takma Kılavuzu

Fatal1ty X79 Professional Series Destek CD’si

6 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

2 x Seri ATA (SATA) HDD Güç Kablosu (İsteğe Bağlı)

1 x G/Ç Panel Kalkanı

1 x USB 3.0 Ön Panel

4 x HDD Vida

6 x kasaya Vida

1 x Arka USB 3.0 Braketi

2 x ASRock SLI_Bridge Kartı

1 x ASRock SLI_Bridge_3S Kartı

Türkçe

1 x ASRock 3-Yollu SLI Köprü Kart

ASRock Size Şunu Hatırlatır...

®

TM

TM

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit ile daha iyi performans

elde etmek için, Depolama Kongürasyonundaki BIOS seçeneğini AHCI

moduna ayarlamanız tavsiye edilir. BIOS ayarı için, ayrıntıları öğrenmek

üzere lütfen destek CD'mizdeki "Kullanıcı Kılavuzu"na bakın.

146

Fatal1ty X79 Professional Series Motherboard

1.2 Özellikler

Platform - ATX Form Faktörü: 12,0-inç x 9,6-inç, 30,5 cm x 24,4 cm



- Birinci Sınıf Altın Kapasitör tasarımı (%100 Japon malı yüksek

kaliteli İletken Polimer Kapasitörler)

®

TM

CPU - LGA 2011 soketi için Intel

Core

i7 işlemci ailesini destekler

- Digi Güç Tasarımı

- Gelişmiş 16 + 2 Güç Fazı Tasarımı

®

- Intel

Turbo Boost 2.0 Teknolojisini destekler

- Hyper-Threading Teknolojisini destekler (bkz. DİKKAT 1)

- Untied Overclocking Teknolojisini destekler

®

Yonga seti - Intel

X79

Bellek - Dört Kanallı DDR3 Bellek Teknolojisi (bkz. DİKKAT 2)

- 4 x DDR3 DIMM yuva

- DDR3 2400+(OC)/2133(OC)/1866(OC)/1600/1333/1066 ECC

olmayan, ara belleksiz bellek

- Ara bellek kullanmayan DDR3 ECC’yi, socket LGA 2011

®

®

üzerindeki Intel

Workstation 1S Xeon

işlemcileri E5 16xx/

26xx/46xx serileri ile birlikte destekler

- Sistem belleğinin maks. kapasitesi: 32 GB (bkz. DİKKAT 3)

®

- Intel

Extreme Bellek Prolini (XMP)1.3/1.2 destekler

Genişletme - 4 x PCI Express 3.0 x16 yuva (PCIE1/PCIE2/PCIE4/PCIE5:

Yuvası x16/8/16/0 modu; x16/8/8/8 modu) (bkz. DİKKAT 4)

- 1 x PCI Express 2.0 x1 yuva

- 2 x PCI yuva

TM

TM

- AMD Quad CrossFireX

, 4-Way CrossFireX

, 3-Way

TM

TM

CrossFireX

ve CrossFireX

’i destekler

®

TM

TM

TM

TM

- NVIDIA

Quad SLI

, 4-Way SLI

, 3-Way SLI

ve SLI

’yı

destekler

Ses - İçerik Korumalı (Realtek ALC898 Ses Codec’i) 7,1 Kanal HD

Ses

- Premium Blu-ray ses desteği

TM

- THX TruStudio

desteği

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/sn

- Broadcom BCM57781

- LAN’da Uyan özelliğini destekler

Türkçe

- Enerji Verimli Ethernet 802.3az desteği

- PXE’yi destekler

Arka Panel G/З Paneli

G/З - 1 x PS/2 Klavye Portu

- 1 x Koaksiyel SPDIF Çıkışı Portu

147

Fatal1ty X79 Professional Series Motherboard

- 1 x Optik SPDIF Зэkэюэ Portu

- 5 x Kullanэma Hazэr USB 2.0 Portu

- 1 x Fatal1ty Fare Portu (USB 2.0)

- 2 x eSATA3 konektör

- 4 x Kullanэma Hazэr USB 3.0 Portu

- 1 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ LED’i)

- 1 x IEEE 1394 Konektörü

- 1 x CMOS’u Temizleme Anahtarı

- HD Ses Jakı: Yan Hoparlör/Arka Hoparlör/Orta/Bas/Hat Girişi/

Ön Hoparlör/Mikrofon (bkz. DİKKAT 5)

®

SATA3 - 2 x SATA3 6,0Gb/sn Intel

X79 konektör, donanım RAID

(RAID 0, RAID 1, RAID 5, RAID 10 ve Intel Rapid Storage3.0),

NCQ, AHCI ve “Sistem Açıkken Bileşen Takma” işlevlerini

- 4 x SATA3 6,0Gb/sn Marvell SE9172 konektör, donanım RAID

(RAID 0, RAID 1), NCQ, AHCI ve “Sistem Açıkken Bileşen

Takma” işlevlerini

®

USB 3.0 - TI

tarafından 4 x Arka USB 3.0 bağlantı noktası, 5Gb/s’ye

kadar USB 1.0/2.0/3.0

®

- TI

tarafından 2 x Ön USB 3.0 bağlantısı (2 USB 3.0 bağlantı

noktasını destekler), 5Gb/s’ye kadar USB 1.0/2.0/3.0

Konektör - 4 x SATA2 3,0Gb/sn, donanım RAID (RAID 0, RAID 1, RAID

5, RAID 10 ve Intel Rapid Storage3.0), NCQ, AHCI ve “Sistem

Açıkken Bileşen Takma” işlevlerini

- 6 x SATA3 6.0 Gb/sn konektör

- 1 x KÖ şi

- 1 x Kullanıcı Kızılötesi Modül Bağlantısı

- 1 x COM portu şi

- 1 x HDMI_SPDIF şi

- 1 x IEEE 1394 şi

- 1 x Güç LED’i şi

- CPU/Kasa/Güç FAN konektörü

- 24 pin ATX güç konektörü

- 8 pin 12V güç konektörü

- SLI/XFire güç konektörü

Türkçe

- Ön panel ses konektörü

- 3 x USB 2.0 ş (6 USB 2.0 portu destekler)

- 2 x USB 3.0 ş (4 USB 3.0 portu destekler)

- 1 x Dr. Debug (7 Segmentli Hata Ayıklama LED’i)

Akıllı Anahtar - 1 x LED’li Güç Anahtarı

- 1 x LED’li Sıfırlama Anahtarı

- 1 x LED’li CMOS’u Temizleme Anahtarı

148

Fatal1ty X79 Professional Series Motherboard

BIOS Özelliği - 64 Mb GUI destekli AMI UEFI Geçerli BIOS

- “Tak Çalıştır”ı destekler

- ACPI 1.1 Uyumlu Uyandırma Olayları

- Jumpersız ayarlamayı destekler

- SMBIOS 2.3.1 Desteği

- CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V

Voltaj Çoklu ayarı

Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,

ASRock Yazılım Paketi (ASRock MAGIX Multimedya Seti -

OEM)

Benzersiz - F-Stream (bkz. DİKKAT 6)

Özellik - ASRock Anında Önyükleme

- ASRock Anında Flash (bkz. DİKKAT 7)

- ASRock APP Charger (bkz. DİKKAT 8)

- ASRock SmartView (bkz. DİKKAT 9)

- ASRock XFast USB (bkz. DİKKAT 10)

- ASRock XFast LAN (bkz. DİKKAT 11)

- ASRock XFast Şarj Aleti (bkz. DİKKAT 12)

- ASRock XFast RAM (bkz. DİKKAT 13)

- ASRock Crashless BIOS (bkz. DİKKAT 14)

- Hibrit Yükseltici:

- CPU Frekans Adımsız Kontrol (bkz. DİKKAT 15)

- ASRock U-COP (bkz. DİKKAT 16)

- Önyükleme Hatası Koruması (B.F.G.)

- İyi Geceler LED’i

Donanım - CPU Sıcaklık Duyarlılığı

Monitör - Kasa Sıcaklık Duyarlılığı

- CPU/Kasa/Güç Fan Takometresi

- İşlemci/Kasa Sessiz Fanı (Kasa Fan Hızı’nın İşlemci sıcaklığı

ile Otomatik Ayar’ına izin verir)

- CPU/Kasa Fan Çoklu-Hız Kontrolü

- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

®

®

TM

TM

İS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit / XP /

XP 64-bit uyumlu (bkz. DİKKAT 17)

Sertikalar - FCC, CE, WHQL

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

Türkçe

(bkz. DİKKAT 18)

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com

149

Fatal1ty X79 Professional Series Motherboard

UYARI

Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya

üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla

ilgili risk olduğunu unutmayın. Aşırı hızlandırma sisteminizin kararlılığını etkiler veya

hatta sisteminizin bileşenlerini ve cihazlarına zarar verebilir. Bu risk size aittir ve zararı

siz ödersiniz. Aşırı hızlandırmadan kaynaklanan olası zarardan sorumlu değiliz.

DİKKAT!

1. "Hyper Threading Teknolojisi" ayarı hakkında lütfen destek CD'sindeki

"Kullanıcı Kılavuzu"nda sayfa 67'ye bakın.

2. Bu anakart Çift Kanallı Bellek Teknolojisi'ni destekler. Çift Kanallı Bellek

Teknolojisi'ni uygulamadan önce, uygun yükleme hakkında sayfa 18'teki

bellek modüllerinin yükleme kılavuzunu okuduğunuzdan emin olun.

®

TM

3. İşletim sistemi kısıtlaması nedeniyle, Windows

7 / Vista

/ XP altında

sistem kullanımı için ayırmak için gerçek bellek boyutu 4 GB'den az olabilir.

®

®

64-bit CPU'lu Windows

OS için bu tür bir sınırlama yoktur. Windows

’un

kullanamadığı bellekten yararlanmak için ASRock XFast RAM’i kullanabilir-

siniz.

®

4. Şu anda Intel

Socket 2011 Sandy Bridge-E İşlemci PCIE 3.0’I destekl-

ememektedir, ancak bu ana kart halihazırda PCIE 3.0 donanımı hazır

tiptedir. PCIE 3.0’ı kullanımı Intel işlemcisine bağlıdır. Gelecekteki İşlemci

güncellemeleri ve yeni sürümleri hakkında bilgi için, lütfen Intel’in websi-

tesine gözatın.

5. Mikrofon çıkışı için, bu anakart hem stereo hem de mono modlarını

destekler. Ses çıkışı için, bu anakart 2 kanallı, 4 kanallı, 6 kanallı ve 8

kanallı modları destekler. Düzgün bağlantı için sayfa 5'teki tabloyu kontrol

edin.

6. F-Stream ist ein Alles-in-einem-Werkzeug zur Feineinstellung

verschiedener Systemfunktionen an einer benutzerfreundlichen

Schnittstelle; diese beinhaltet Hardware-Überwachung, Lüftersteuerung,

Übertaktung, OC DNA und IES. Über die Hardware-Überwachung

können Sie die Hauptsystemdaten einsehen. Die Lüftersteuerung zeigt

Ihnen zur Anpassung Lüftergeschwindigkeit und Temperatur an. Bei

der Übertaktung können Sie die CPU-Frequenz zur Erzielung optimaler

Systemleistung übertakten. OC DNA ermöglicht Ihnen die Speicherung

Ihrer OC-Einstellungen als Prol, welches Sie mit Freunden teilen können.

Türkçe

Ihre Freunde können das OC-Prol dann in ihrem System laden und so

die gleichen OC-Einstellungen erzielen. Per IES (Intelligent Energy Saver)

kann der Spannungsregulator bei Inaktivität der CPU-Kerne die Anzahl

an Ausgangsphasen zur Steigerung der Efzienz reduzieren – ohne die

Rechenleistung zu beeinträchtigen.

7. ASRock Anında Flash, Flash ROM’a katıştırılmış bir BIOS ash yardımcı

programıdır. Bu kullanışlı BIOS güncelleme aracı, sistem BIOS’unu MS-

®

DOS veya Windows

gibi ilk önce işletim sistemine girmeden güncelle

150

Fatal1ty X79 Professional Series Motherboard

menizi sağlar. Bu yardımcı programla, POST sırasında <F6> tuşuna bas-

abilirsiniz veya BIOS ayarları menüsünün ASRock Anında Flash’a erişmesi

için <F2> tuşuna basabilirsiniz. Bu aracı başlatın ve yeni BIOS dosyasını

USB ash sürücünüze, diskete veya sabit sürücüye kaydedin, sonra

BIOS’unuzu yalnızca birkaç tıklatma ile ek bir disket veya diğer karmaşık

ash yardımcı programlarını hazırlamadan güncelleyebilirsiniz. Lütfen USB

ash sürücünün veya sabit diskin FAT32/16/12 dosya sistemi kullanması

gerektiğini unutmayın.

8. iPhone/iPad/iPod Touch gibi Apple cihazlarınızı şarj etmek için daha

hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için

mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP

Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve

eskisinden 40% daha hızlı şekilde şarj edebilirsiniz. ASRock APP Charger

birçok Apple cihazını aynı anda ve hızlı bir biçimde şarj etmenize olanak

tanır ve hatta bilgisayarınız Bekleme modunda (S1), RAM’de Askıya

Al modunda (S3), uyku modunda (S4) veya kapalı(S5) iken sürekli şarj

etmeyi destekler. APP Charger sürücüsü kurulu iken kolaylıkla şimdiye hiç

olmadığı kadar harika bir şarj deneyimi yaşayabilirsiniz.

ASRock internet sitesi: http://www.asrock.com/Feature/AppCharger/index.

asp

9. İnternet tarayıcısının yeni bir işlevi olan SmartView, en sık ziyaret ettiğiniz

web sitelerini, geçmişinizi, Facebook arkadaşlarınızı ve sizin gerçek

zamanlı haber beslemelerinizi, daha kişisel bir İnternet deneyimi için

geliştirilmiş bir görünümde birleştiren IE için akıllı başlangıç sayfasıdır.

ASRock anakartları, hareket halindeki arkadaşlarınızla irtibat halinde

kalmanıza yardım eden SmartView yardımcı programı ile donatılmıştır.

®

SmartView özelliğini kullanmak için işletim sistemi sürümünüzün Windows

TM

TM

7 / 7 64 bit / Vista

/ Vista

64 bit, ve tarayıcı sürümünüzün IE8 olmasına

dikkat edin. ASRock web sitesi: http://www.asrock.com/Feature/SmartView/

index.asp

10. ASRock XFast USB, USB bellek aygıtı performansını arttırabilir. Perfor-

mans aygtının özelliğine göre değişiklik gösterebilir.

11. ASRock XFast LAN hızlı internet erişimi sağlarken aşağıdaki avantajlara

da sahiptir. LAN uygulaması Önceliklendirmesi: Uygulama önceliğinizi ideal

şekilde yapılandırabilir ve/veya yeni programlar ekleyebilirsiniz. Oyunda

Daha Az Gecikme Zamanı: Çevrimiçi oyun önceliğini daha yükseğe

ayarladığınızda, oyundaki gecikmeler azalabilir. Trak Şekillendirme: You-

tube HD video izleyebilir ve aynı anda dosyaları indirebilirsiniz. Verilerinizin

Gerçek Zamanlı Analizi: Durum penceresi ile, şu anda aktardığınız hangi

verilerin akışının yapıldığını kolaylıkla yapılandırabilirsiniz.

12. ASRock XFast Şarj Aleti, mobil cihazlarınızı bilgisayarınızdan şarj etmek

Türkçe

için kullanabileceğiniz en iyi ve en hızlı teknolojidir. Kusursuz XFast Şarj

Aleti USB bağlantı noktasıyla, kullanıcılar cihazlarını her zaman hızlı şarj

edebilecekler. Şarj aleti, Apple ürünlerine ek olarak, BC 1.1 standart akıllı

cihazları şarj edebilmektedir. Ayrıntılı bilgi için, lütfen 35. sayfaya bakınız.

®

13. ASRock XFast RAM, F-Stream eklenen yeni bir işlev. Windows

32-bit

151

Fatal1ty X79 Professional Series Motherboard

işletim sistemi CPU’su altında kullanılamayan bellek alanından tamamen

yararlanır. ASRock XFast RAM webde sörfü şimdiye kadar olmadığı kadar

hızlandırırken önceden ziyaret edilen web sitelerinin yüklenme süresini

kısaltır. Ayrıca Adobe Photoshop’ın hızını 5 kat arttırır. ASRock XFast

RAM’in başka bir avantajı da, SSD veya HDD’lerinize erişim sıklığını

azaltarak kullanım ömürlerini uzatması.

14. ASRock Crashless BIOS kullanıcıların arıza çıkma korkusu olmadan

BIOS’larını güncellemesine imkan verir. BIOS güncelleme işlemi sırasında

güç kaybı yaşanırsa, ASRock Crashless BIOS güç geri geldiğinde

BIOS güncelleme işlemini otomatik olarak tamamlayacaktır. Lütfen,

BIOS dosyalarının USB diskinizin kök dizinine yerleştirilmesi gerektiğini

unutmayın. Bu özelliği yalnızca USB2.0 bağlantı noktaları desteklemektedir.

15. Bu anakart adımsız kontrole izin verse de aşırı hızlandırma uygulamanız

önerilmez. Önerilen CPU veri yolu frekansları dışındaki frekanslar sistemin

dengesiz olmasına veya CPU’nun zarar görmesine neden olabilir.

16. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi

devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını

kontrol edin ve güç kablosunu çıkarın, sonra geri takın. Isı geçişini artırmak

için, PC sistemini yüklediğinizde CPU ile ısı emici arasına ısı macunu

sürmeyi unutmayın.

17. Intel Rapid Storage Technology enterprise 3.0 ve ASRock XFast RAM,

®

®

Microsoft

Windows

XP / XP 64-bit ile uyumlu değildir.

18. Enerji Kullanan Ürün anlamına gelen EuP, tamamlanmış sistemler için güç

tüketimini tanımlamak için Avrupa Birliği tarafından düzenlenen bir gerekli-

liktir. EuP’a göre, kapalı mod durumunda tamamlanmış sistemin toplam AC

gücü 1,00W altında olmalıdır. EuP standardını karşılamak için, EuP hazır

anakart ve EuP hazır güç kaynağı gerekir. Intel’in önerisine göre, EuP

hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği

%50’den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı

seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı

öneririz.

Türkçe

152

Fatal1ty X79 Professional Series Motherboard

1.3 Jumper'ların Ayarı

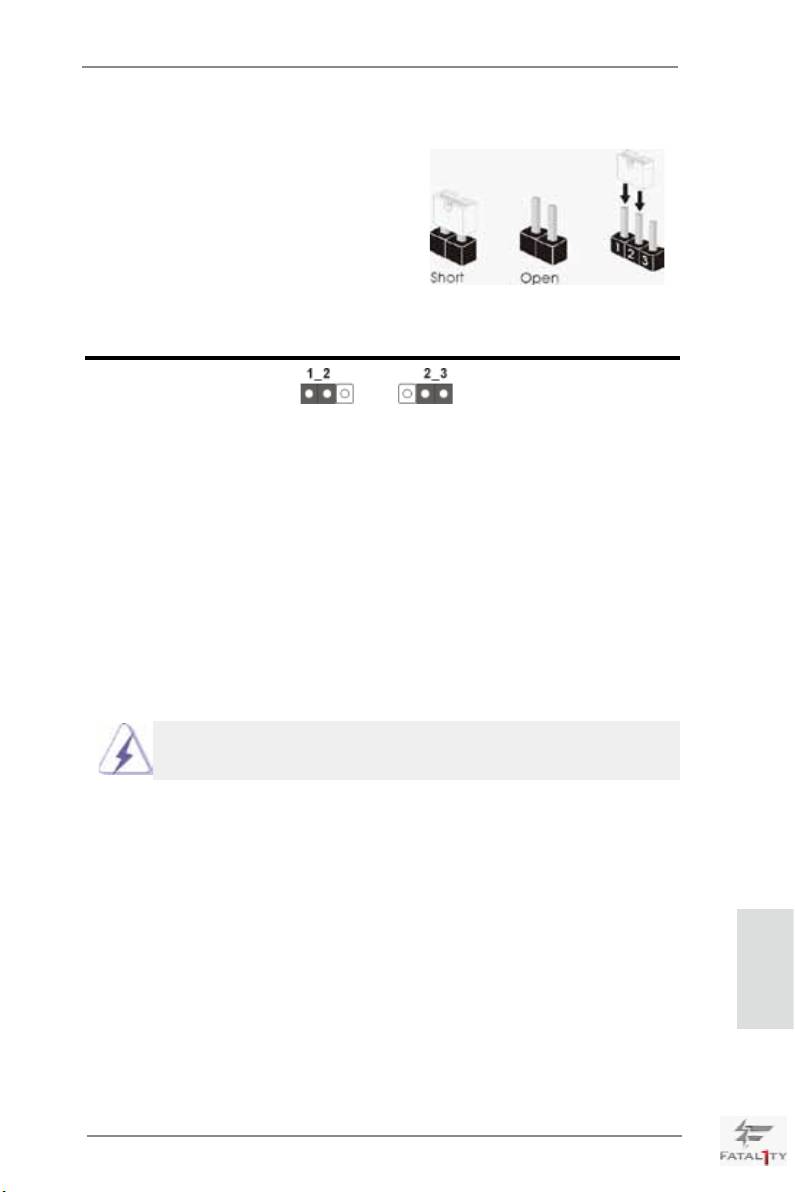

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

gösterilmektedir.

Jumper Ayar

CMOS’u temizleme

(CLRCMOS1, 3-pinli jumper)

(bkz. s.4 No. 25)

Clear CMOSDefault

Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

CMOS Devresini Temizle, CMOS Ayarı'nı Temizle ile aynı işleve

sahiptir.

Türkçe

153

Fatal1ty X79 Professional Series Motherboard
