ASRock FM2A75M-ITX R2.0: 1. Introducción
1. Introducción: ASRock FM2A75M-ITX R2.0
1. Introducción
Gracias por su compra de ASRock FM2A75M-ITX R2.0 placa madre, una placa de
conanza producida bajo el control de calidad estricto y persistente. La placa madre
provee realización excelente con un diseño robusto conforme al compromiso de
calidad y resistencia de ASRock.
Esta Guía rápida de instalación contiene una introducción a la placa base y una
guía de instalación paso a paso. Puede encontrar una información más detallada
sobre la placa base en el manual de usuario incluido en el CD de soporte.
Porque las especicaciones de la placa madre y el software de BIOS
podrían ser actualizados, el contenido de este manual puede ser cambiado
sin aviso. En caso de cualquier modicación de este manual, la versión
actualizada estará disponible en el website de ASRock sin previo aviso.
También encontrará las listas de las últimas tarjetas VGA y CPU soportadas
en la página web de ASRock.
Website de ASRock http://www.asrock.com
Si necesita asistencia técnica en relación con esta placa base, visite
nuestra página web con el número de modelo especíco de su placa.
www.asrock.com/support/index.asp
1.1 Contenido de la caja
Placa base ASRock FM2A75M-ITX R2.0 (Factor forma Mini-ITX)
Guía de instalación rápida de ASRock FM2A75M-ITX R2.0
CD de soporte de ASRock FM2A75M-ITX R2.0
Dos cables de datos Serial ATA (SATA) (Opcional)
Una protección I/O
ASRock le recuerda...
®
Para mejorar el rendimiento en Windows
8 / 8 64 bits / 7 / 7 64 bits / Vis-
TM
TM
ta
/ Vista
64 bits, es recomendable establecer la opción del BIOS de
la conguración de almacenamiento en el modo AHCI. Para obtener de-
talles sobre la conguración del BIOS, consulte el “Manual del usuario”
que se encuentra en nuestro CD de soporte.
Español
57
ASRock FM2A75M-ITX R2.0 Motherboard
1.2 Especicación
Plataforma - Factor forma Mini-ITX
- Todo diseño de Capacitor Sólido
Procesador - Admite procesadores de 100 W para zócalo FM2
TM
- Con soporte para tecnología Cool ‘n’ Quiet
de AMD
- UMI-Link GEN2
Chipset - AMD A75 FCH (Hudson-D3)
Memoria - Soporte de Tecnología de Memoria de Doble Canal
- 2 x DDR3 DIMM slots
- Apoya DDR3 1866/1600/1333/1066 non-ECC, memoria de
un-buffered
- Máxima capacidad de la memoria del sistema: 32GB
®
- Compatible con Intel
Extreme Memory Prole (XMP)1.3/1.2
- Compatible con AMD Memory Prole (AMP)
Ranuras de - 1 x ranura PCI Express 2.0 x16
Expansión - Admite AMD Dual Graphics
VGA OnBoard - Tarjeta gráca AMD Radeon HD 7000
- DirectX 11, Pixel Shader 5.0
- 2GB de Memoria máxima compartida
- Salida de VGA dual: apoya los puertos de HDMI y de D-Sub
por los reguladores independientes de la exhibición
- Admite HDMI 1.4a con una resolución máxima de
1920x1200 a 60 Hz
- Admite D-Sub con una resolución máxima de 1920x1600 a
60 Hz
- Admite Sincronización automática entre audio y vídeo, Deep
Color (12 bpc), xvYCC y HBR (audio de alta tasa de bits)
con HDMI (se necesita un monitor compatible con HDMI)
- Admite la función 3D estereoscópica Blu-ray con HDMI 1.4a
TM
- Admite AMD Steady Video
2.0: Nueva capacidad de
pospro cesamiento de vídeo para reducción automática de
oscila ciones en vídeo doméstico y en línea
- Admite la función HDCP con puertos HDMI
Español
- Apoya la reproducción de Blu-rayo de 1080p (BD) /
HD-DVD con puertos HDMI
Audio - 7.1 CH HD Audio con Protección de Contenido
(Realtek ALC892 Audio Codec)
- Compatible con audio Blu-ray de alta calidad
TM
- Compatible con THX TruStudio
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
58
ASRock FM2A75M-ITX R2.0 Motherboard
- Realtek RTL8111E
- Soporta Wake-On-LAN
- Admite detección de conexión de cable LAN
- Compatible con Ethernet 802.3az de bajo consumo
energético
- Compatible con PXE
Entrada/Salida I/O Panel
de Panel - 1 x puerto de teclado PS/2
Trasero - 1 x Puerto D-Sub
- 1 x Puerto HDMI
- 1 x puerto de salida óptica SPDIF
- 4 x puertos USB 2.0 predeterminados
- 1 x Conector eSATA3
- 2 x puertos USB 3.0 predeterminados
- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/
ENLACE y LED de VELOCIDAD)
- Conexión de audio: Altavoz trasero / Central/Bajos /
Entrada de línea / Altavoz frontal / Micrófono
SATA3 - 4 x conectores SATA3 de 6,0 Gb/s compatibles con
funciones RAID (RAID 0, RAID 1 y RAID 10), NCQ, AHCI
y de “conexión en caliente” compatibles con funciones
NCQ, AHCI y de “conexión en caliente”
USB 3.0 - 2 x puertos USB 3.0 traseros, compatible con
USB 1.1/2.0/3.0 de hasta 5 GB/s
- 1 x cabecera USB 3.0 delantera (compatible con 2 puertos
USB 3.0), compatible con USB 1.1/2.0/3.0 de hasta 5
GB/s
Conectores - 4 x conexiones SATA3, admiten una velocidad de
transferencia de datos de hasta 6,0Gb/s
- 1 x Base de conexiones del módulo de infrarrojos para el
consumidor
- 1 x cabecera HDMI_SPDIF
- 1 x Conector de detección de intrusión en el chasis
- 2 x Conector de ventilador de CPU (1 x 4-pin, 1 x 3-pin)
- 1 x Conector de ventilador de chasis (4-pin)
- 24-pin cabezal de alimentación ATX
- 4-pin conector de ATX 12V power
Español
- Conector de audio de panel frontal
- 2 x Cabezal USB 2.0 (admite 4 puertos USB 2.0
adicionales)
- 1 x Cabezal USB 3.0 (admite 2 puertos USB 3.0
adicionales)
59
ASRock FM2A75M-ITX R2.0 Motherboard
BIOS - 64Mb AMI BIOS legal UEFI AMI compatible con GUI
- Soporta “Plug and Play”
- ACPI 1.1 compliance wake up events
- Soporta “jumper free setup”
- Soporta SMBIOS 2.3.1
- Múltiple ajuste deDRAM, APU PCIE VDDP, SB, CPU y
CPU NB/GFX Voltage
CD de soport - Controladores, Utilerías, Software de Anti Virus (Versión
de prueba), Prueba de CyberLink MediaEspresso 6.5,
Google Chrome Browser y Toolbar
Monitor Hardware - Sensibilidad a la temperatura del procesador
- Sensibilidad a la temperatura de la placa madre
- Taquimetros de los ventiladores del procesador y del CPU
- Taquimetros de los ventiladores del procesador y del
chasis
- Ventilador silencioso del CPU
- Control de ajuste de la velocidad del ventilador de la CPU
y el chasis
- Control de APERTURA DE CARCASA
- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore
®
®
OS - En conformidad con Microsoft
Windows
8 / 8 64 bits / 7 /
TM
TM
7 64 bits / Vista
/ Vista
64 bits
Certicaciones - FCC, CE, WHQL
- Cumple con la directiva ErP/EuP (se requiere una fuente
de alimentación que cumpla con la directiva ErP/EuP)
* Para más información sobre los productos, por favor visite nuestro sitio web:
http://www.asrock.com
Español
60
ASRock FM2A75M-ITX R2.0 Motherboard

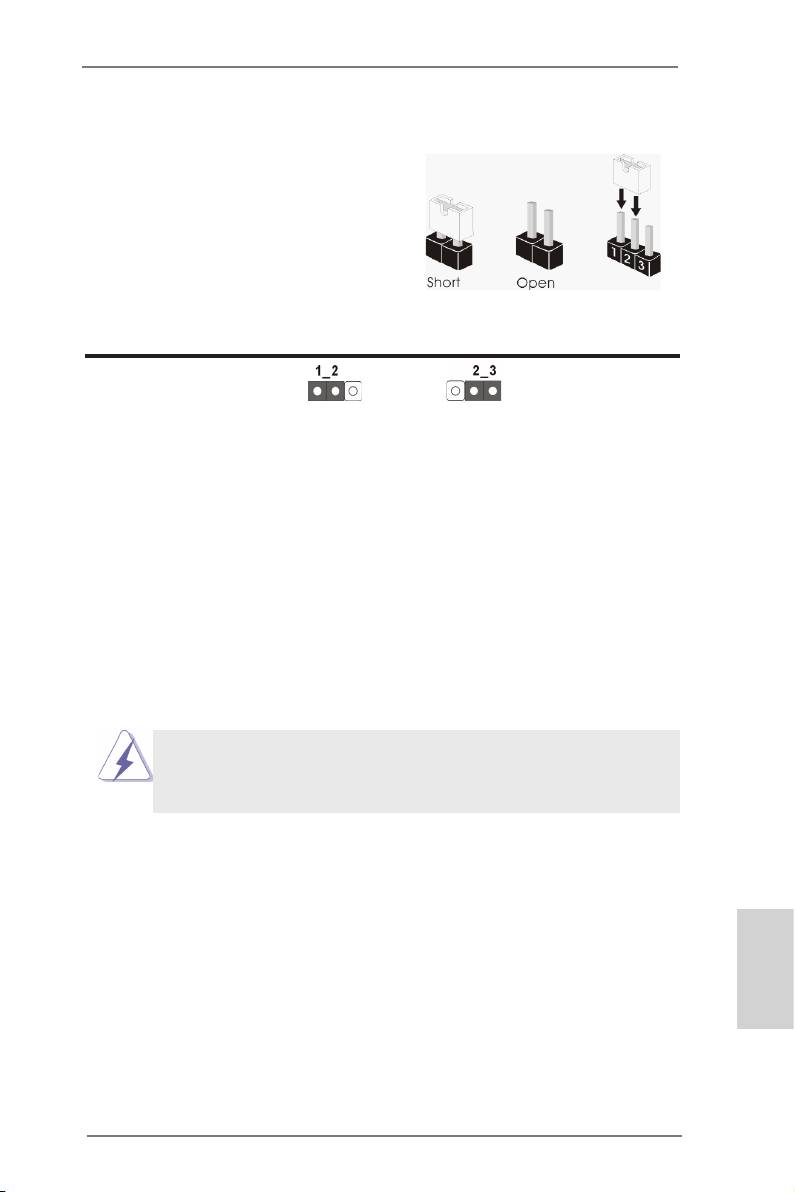

1.3 Setup de Jumpers
La ilustración muestra como los jumpers
son congurados. Cuando haya un jumper-
cap sobre los pins, se dice gue el jumper
está “Short”. No habiendo jumper cap sobre
los pins, el jumper está “Open”. La ilus-
tración muesta un jumper de 3 pins cuyo
pin 1 y pin 2 están “Short”.
Jumper Setting
Limpiar CMOS
(CLRCMOS1, jumper de 3 pins)
(ver p.2, No. 23)
Valor predetermi-
Restablecimiento de
nado
la CMOS
Nota:
CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los
parámetros del sistema y restablecer la conguración predeterminada de los mismos,
apague el equipo y desenchufe el cable de alimentación de la toma de corriente
eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente
para
cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre
la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar
la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero
el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de
dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perl
predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se
borrará si la batería CMOS se quita.
Si borra la memoria CMOS, se puede detectar un caso de abertura.
Ajuste la opción del BIOS “Clear Status” (Borrar estado) para borrar
elregistro del estado de intrusión anterior del chasis.
Español
61
ASRock FM2A75M-ITX R2.0 Motherboard
1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
Conexiones de serie ATA3 Estas cuatro conexiones de
(SATA3_1: vea p.2, N. 14)
serie ATA3 (SATA3) admiten
(SATA3_2: vea p.2, N. 15)
cables SATA para dispositivos
(SATA3_3: vea p.2, N. 12)
de almacenamiento internos. La
(SATA3_4: vea p.2, N. 13)
interfaz SATA3 actual permite
una velocidad de transferencia
SATA3_2 SATA3_4
SATA3_1 SATA3_3
de 6.0 Gb/s.
Cable de datos de Cualquier extremo del cable de
serie ATA (SATA) los datos de SATA puede ser
(Opcional)
conectado con el disco duro
de SATA3 o el conectador de
SATA3 en esta placa base.
Cabezal USB 2.0 Además de cuatro puertos
(9-pin USB_45)
USB 2.0 predeterminados en el
(vea p.2, N. 9)
panel de E/S, hay dos bases
de conexiones USB 2.0 en
esta placa base. Cada una de
estas bases de conexiones
(9-pin USB_67)
admite dos puertos USB 2.0.
(vea p.2, N. 10)
Español
62
ASRock FM2A75M-ITX R2.0 Motherboard
US B_PWR
P- 7
P+ 7
GN D
DU MMY
1
GN D
P+ 6
P- 6
US B_PWR
Cabezal USB 3.0 Además de dos puertos 3.0
IntA_P_D+
IntA_P_D-
(19-pin USB3_0_1)
GND
predeterminados situados en el
IntA_P_SSTX+
IntA_P_SSTX-
(vea p.2, N. 19)
panel E/S, encontrará una
GND
IntA_P_SSRX+
IntA_P_SSRX-
cabecera USB 3.0 en esta
Vbus
placa base. Esta cabecera USB
3.0 admiten dos puertos USB
1
Vbus
3.0.
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
Base de conexiones del módulo de Esta base de conexiones se
infrarrojos para el consumidor puede utilizar para conectar
(4-pin CIR1)
receptor remoto.
(vea p.2, N. 11)
Conector de audio de Este es una interface para
GND
P RESENCE#
M IC_RET
panel frontal cable de audio de panel frontal
OUT_RET
(9-pin HD_AUDIO1)
que permite conexión y control
(vea p.2, N. 21)
conveniente de apparatos de
1
O UT2_L
Audio.
J _SENSE
O UT2_R
M IC2_R
M IC2_L
1. El Audio de Alta Denición soporta la detección de conector, pero
el cable de panel en el chasis debe soportar HDA para operar
correctamente. Por favor, siga las instrucciones en nuestro manual y
en el manual de chasis para instalar su sistema.
2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido
del panel frontal de la siguiente manera:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.
C. Conecte Ground (GND) a Ground (GND).
D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No
necesitará conectarlos al panel de sonido AC’97.
E. Activación del micrófono frontal.
®
TM
En sistemas operativos Windows
8 / 8 64-bit / 7 / 7 64-bit / Vista
/
TM
Vista
64-bit:
Acceda a la cha “FrontMic” (Micrófono frontal) del panel de control
Realtek. Ajuste la posición del control deslizante “Recording Volume”
(Volumen de grabación).
Cabezal de panel de sistema Este cabezar acomoda varias
(9-pin PANEL1)
dunciones de panel frontal de
(vea p.2, N. 8)
sistema.
Conecte el interruptor de alimentación, el interruptor de restablecimiento
y el indicador de estado del sistema situados en el chasis con esta
cabecera en función de las siguientes asignaciones de contacto. Preste
Español
atención a los contactos positivos y negativos antes de conectar los
cables.
PWRBTN (interruptor de alimentación):
Conecte el interruptor de encendido situado en el panel frontal del
63
ASRock FM2A75M-ITX R2.0 Motherboard
chasis. Puede congurar la forma de apagar su sistema mediante el
interruptor de alimentación.
RESTABLECER (interruptor de restablecimiento):
Conecte el interruptor de restablecimiento situado en el panel frontal del
chasis. Pulse el interruptor de restablecimiento para restablecer el
equipo si se bloquea y no se reinicia con normalidad.
PLED (LED de alimentación del sistema):
Conecte el indicador de estado de alimentación situado en el panel
frontal del chasis. El LED se enciende cuando el sistema esté en
funcionamiento. El LED parpadea cuando el sistema se encuentre en
estado de suspensión S1. El LED se apaga cuando el sistema se
encuentre en estado de suspensión S3/S4 o se apaga (S5).
HDLED (LED de actividad del disco duro):
Conecte el LED de actividad de disco duro situado en el panel frontal
del chasis. El LED se enciende cuando el disco duro esté leyendo o
escribiendo datos.
Es posible que el diseño del panel frontal varíe en función del chasis. Un
módulo del panel frontal consiste principalmente de interruptor de
alimentación, interruptor de restablecimiento, LED de alimentación, LED
de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel
frontal del chasis a esta cabecera, asegúrese de que las asignaciones
de cables y las asignaciones de contactos coincidan correctamente.

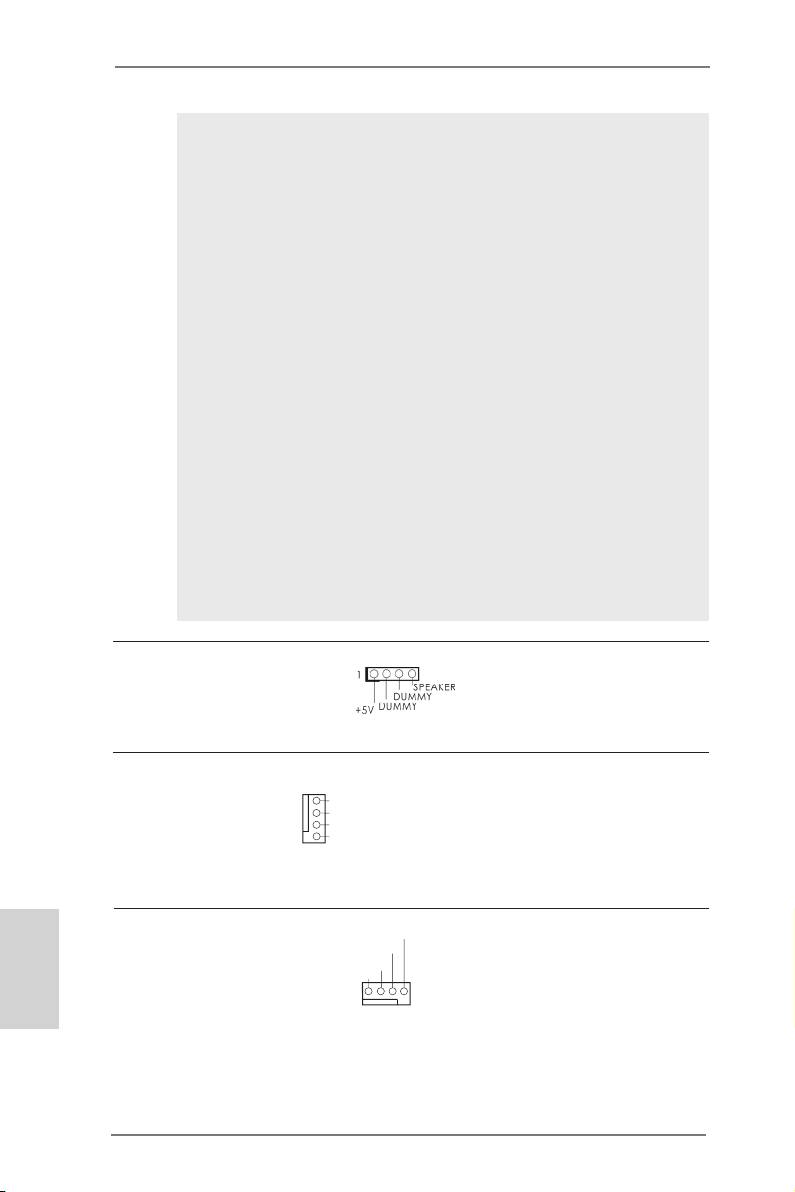

Cabezal del altavoz del chasis Conecte el altavoz del chasis a
(4-pin SPEAKER1)
su cabezal.
(vea p.2, N. 4)
Conectores de ventilador de chasis
Por favor, conecte los cables
(4-pin CHA_FAN1)
del ventilador a los conectores
GND
+12V
(vea p.2, N. 6)
de ventilador, haciendo coincidir
CHA_FAN_SPEED
FAN_SPEED_CONTROL
el cable negro con la patilla de
masa.
Español
Conector del ventilador Conecte el cable del ventilador
FAN_S PEED_CONTROL
CPU_FAN_SPEED
de la CPU de la CPU a este conector y
+ 12V
(4-pin CPU_FAN1)
GND
haga coincidir el cable negro
(vea p.2, N. 1)
con el conector de tierra.
1 2 3 4
64
ASRock FM2A75M-ITX R2.0 Motherboard
Aunque esta placa base proporciona compatibilidad para un ventilador
(silencioso) de procesador de 4 contactos, el ventilador de procesador
de 3 contactos seguirá funcionando correctamente incluso sin la función
de control de velocidad del ventilador. Si pretende enchufar el ventilador
de procesador de 3 contactos en el conector del ventilador de
procesador de esta placa base, conéctelo al contacto 1-3.
Contacto 1-3 conectado
Instalación del ventilador de 3 contactos
(3-pin CPU_FAN2)
GND
+ 12V
(vea p.2, N. 2)
CPU_FAN_SPEED
Cabezal de alimentación ATX Conecte la fuente de
24 13
(24-pin ATXPWR1)
alimentación ATX a su cabezal.
(vea p.2, N. 3)
12 1
A pesar de que esta placa base incluye in conector de alimentación ATX
de 24 pins, ésta puede funcionar incluso si utiliza una fuente de
alimentación ATX de 20 pins tradicional. Para usar una fuente de
alimentación ATX de 20 pins, por favor, conecte su fuente de
alimentación usando los Pins 1 y 13.
24 13
Instalación de una Fuente de
Alimentación ATX de 20 Pins
12 1
Conector de ATX 12V power Tenga en cuenta que es
(4-pin ATX12V1)
necesario conectar este
(vea p.2, N. 20)
conector a una toma de
corriente con el enchufe ATX
12V, de modo que proporcione
suciente electricidad. De lo
contrario no se podrá encender.
Cabecera HDMI_SPDIF Cabecera HDMI_SPDIF. Ofrece
1
(HDMI_SPDIF1 de 2 pin)
una salida SPDIF la tarjeta
GND
SPDIFOUT
(vea p.2, N. 22)
VGA HDMI, permite al sistema
conectarse a dispositivos de
Español
TV Digital HDMI / proyectores /
Dispositivos LCD. Conecte el
conector HDMI_SPDIF de la
tarjeta VGA HDMI a esta
cabecera.
65
ASRock FM2A75M-ITX R2.0 Motherboard
Оглавление
- Motherboard Layout
- I/O Panel
- 1. Introduction
- 2. Installation
- 3. BIOS Information
- 1. Einführung
- 2. BIOS-Information
- 1. Introduction
- 2. Informations sur le BIOS
- 1. Introduzione
- 2. Informazioni sul BIOS
- 1. Introducción
- 2. BIOS Información
- 1. Введение
- 2. Информация о BIOS
- 1. Introdução
- 2. Informações da BIOS
- 1. Giriş
- 2. BIOS Bilgileri
- 1. 제품소개
- 2. 시스템 바이오스 정보
- 1. 主板簡介
- 2. BIOS 信息
- 1. 主機板簡介
- 2. BIOS 訊息
- 1. Penjelasan
- Installing OS on a HDD Larger Than 2TB
