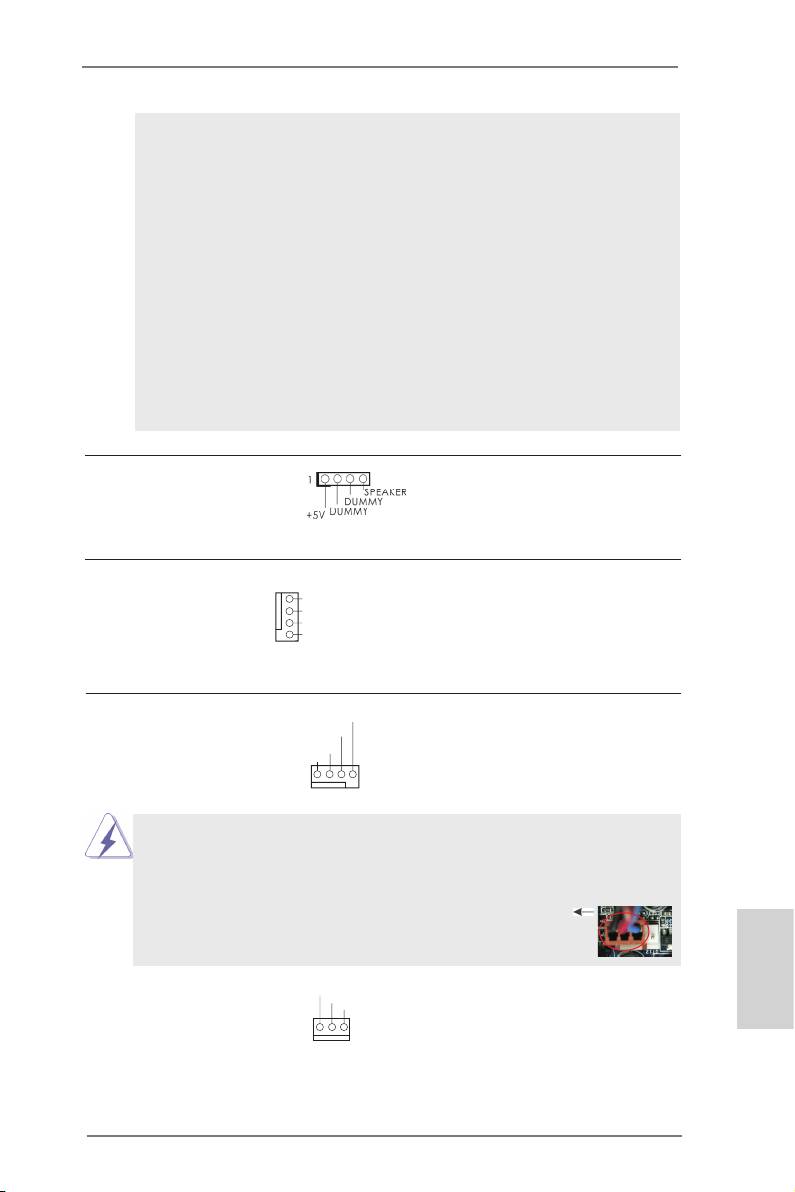

PLED (System Power LED):

Connect to the power status indicator on the chassis front panel. The

LED is on when the system is operating. The LED keeps blinking

when the sys-tem is in S1 sleep state. The LED is off when the system

is in S3/S4 sleep state or powered off (S5).

HDLED (Hard Drive Activity LED):

Connect to the hard drive activity LED on the chassis front panel. The

LED is on when the hard drive is reading or writing data.

The front panel design may differ by chassis. A front panel module

mainly consists of power switch, reset switch, power LED, hard drive

activity LED, speaker and etc. When connecting your chassis front

panel module to this header, make sure the wire assignments and the

pin assign-ments are matched correctly.

Chassis Speaker Header Please connect the chassis

(4-pin SPEAKER 1)

speaker to this header.

(see p.2 No. 4)

Chassis Fan Connector Please connect the fan cable

(4-pin CHA_FAN1)

GND

to the fan connector and

+12V

(see p.2 No. 6)

CHA_FAN_SPEED

match the black wire to the

FAN_SPEED_CONTROL

ground pin.

CPU Fan Connectors Please connect the CPU fan

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pin CPU_FAN1)

cable to the connector and

+ 12V

(see p.2 No. 1)

GND

match the black wire to the

ground pin.

1 2 3 4

Though this motherboard provides 4-Pin CPU fan (Quiet Fan) support, the 3-Pin

CPU fan still can work successfully even without the fan speed control function.

If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this

motherboard, please connect it to Pin 1-3.

Pin 1-3 Connected

3-Pin Fan Installation

(3-pin CPU_FAN2)

GND

+ 12V

English

(see p.2 No. 2)

CPU_FAN_SPEED

21

ASRock FM2A75M-ITX R2.0 Motherboard

ATX Power Connector Please connect an ATX power

24 13

(24-pin ATXPWR1)

supply to this connector.

(see p.2 No. 3)

12 1

Though this motherboard provides 24-pin ATX power connector, it can still work if

you adopt a traditional 20-pin ATX power supply. To use the 20-pin ATX power

supply, please plug your power supply along with Pin 1 and Pin 13.

24 13

20-Pin ATX Power Supply Installation

12 1

ATX 12V Power Connector Please connect an ATX 12V

(4-pin ATX12V1)

power supply to this connector.

(see p.2, No. 20)

HDMI_SPDIF Header HDMI_SPDIF header, providing

(2-pin HDMI_SPDIF1)

SPDIF audio output to HDMI

1

GND

(

see p.2 No. 22)

VGA card, allows the system to

SPDIFOUT

connect HDMI Digital TV/

projector/LCD devices. Please

connect the HDMI_SPDIF

connector of HDMI VGA card to

this header.

Chassis Intrusion Header This motherboard supports

1

(2-pin CI1)

CASE OPEN detection feature

GND

(see p.2, No. 25)

that detects if the chassis cover

Signal

has been removed. This feature

requires a chassis with chassis

intrusion detection design.

English

22

ASRock FM2A75M-ITX R2.0 Motherboard

2.7 Driver Installation Guide

To install the drivers to your system, please insert the support CD to your optical

drive rst. Then, the drivers compatible to your system can be auto-detected and

listed on the support CD driver page. Please follow the order from up to bottom side

to install those required drivers. Therefore, the drivers you install can work properly.

®

TM

2.8 Installing Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/

TM

Vista

64-bit With RAID Functions

®

TM

TM

If you want to install Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/ Vista

64-bit on a

RAID disk composed of 2 or more SATA3 HDDs with RAID functions, please follow

below steps.

STEP 1: Set up UEFI.

A. Enter UEFI SETUP UTILITY Advanced screen Storage

Conguration.

B. Set the “SATA Mode” option to [RAID].

STEP 2: Use “RAID Installation Guide” to set RAID conguration.

Before you start to congure RAID function, you need to check the RAID installation

guide in the Support CD for proper conguration. Please refer to the BIOS RAID

installation guide part of the document in the following path in the Support CD:

.. \ RAID Installation Guide

®

TM

TM

STEP 3: Install Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/ Vista

64-bit OS on

your system.

Use the option “Easy RAID Installer“ in UEFI setup utility to copy the RAID drivers

®

to your USB ash disk. Insert the Windows

OS optical disk into the optical drive to

boot your system, and follow the instruction to install OS on your system. When you

see “Where do you want to install Windows?” page, please insert your USB ash

disk to your system, and click the “Load Driver” button to load the RAID drivers.

After that, you can continue the OS installation.

®

TM

2.9 Installing Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/

TM

Vista

64-bit Without RAID Functions

English

®

TM

TM

If you want to install Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/ Vista

64-bit on

your SATA3 HDDs without RAID functions, please follow below steps.

23

ASRock FM2A75M-ITX R2.0 Motherboard

Using SATA3 HDDs without NCQ and Hot Plug functions (IDE mode)

STEP 1: Set up UEFI.

A. Enter UEFI SETUP UTILITY Advanced screen Storage

Conguration.

B. Set the “SATA Mode” option to [IDE].

®

TM

TM

STEP 2: Install Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/ Vista

64-bit OS on

your system.

Using SATA3 HDDs with NCQ and Hot Plug functions (AHCI mode)

STEP 1: Set up UEFI.

A. Enter UEFI SETUP UTILITY Advanced screen Storage

Conguration.

B. Set the “SATA Mode” option to [AHCI].

®

TM

TM

STEP 2: Install Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/ Vista

64-bit OS on

your system.

3. BIOS Information

The Flash Memory on the motherboard stores BIOS Setup Utility. When you start up

the computer, please press <F2> or <Del> during the Power-On-Self-Test (POST)

to enter BIOS Setup utility; otherwise, POST continues with its test routines. If you

wish to enter BIOS Setup after POST, please restart the system by pressing <Ctl>

+ <Alt> + <Delete>, or pressing the reset button on the system chassis. The BIOS

Setup program is designed to be user-friendly. It is a menu-driven program, which

allows you to scroll through its various sub-menus and to select among the prede-

termined choices. For the detailed information about BIOS Setup, please refer to the

User Manual (PDF le) contained in the Support CD.

4. Software Support CD information

®

®

This motherboard supports various Microsoft

Windows

operating systems: 8 /

English

TM

TM

8 64-bit / 7 / 7 64-bit / Vista

/ Vista

64-bit. The Support CD that came with the

motherboard contains necessary drivers and useful utilities that will enhance moth-

erboard features. To begin using the Support CD, insert the CD into your CD-ROM

drive. It will display the Main Menu automatically if “AUTORUN” is enabled in your

computer. If the Main Menu does not appear automatically, locate and double-click

on the le “ASSETUP.EXE” from the BIN folder in the Support CD to display the

menus.

24

ASRock FM2A75M-ITX R2.0 Motherboard

1. Einführung

Wir danken Ihnen für den Kauf des ASRock FM2A75M-ITX R2.0 Motherboard, ein

zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen

von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes De-

sign, gemäß der Verpichtung von ASRock zu Qualität und Halbarkeit. Diese Sch-

nellinstallationsanleitung führt in das Motherboard und die schrittweise Installation

ein. Details über das Motherboard nden Sie in der Bedienungsanleitung auf der

Support-CD.

Da sich Motherboard-Spezikationen und BIOS-Software verändern

können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert

werden. Für den Fall, dass sich Änderungen an diesem Handbuch

ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere

Ankündigung, verfügbar sein. Die neuesten Grakkarten und unterstützten

CPUs sind auch auf der ASRock-Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezische

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere

Webseite:

www.asrock.com/support/index.asp

1.1 Kartoninhalt

ASRock FM2A75M-ITX R2.0 Motherboard (Mini-ITX-Formfaktor)

ASRock FM2A75M-ITX R2.0 Schnellinstallationsanleitung

ASRock FM2A75M-ITX R2.0 Support-CD

Zwei Serial ATA (SATA) -Datenkabel (optional)

Ein I/O Shield

ASRock erinnert...

®

TM

Zur besseren Leistung unter Windows

8 / 8 64 Bit / 7 / 7 64 Bit / Vista

/

TM

Vista

64 Bit empfehlen wir, die Speicherkonguration im BIOS auf den

AHCI-Modus einzustellen. Hinweise zu den BIOS-Einstellungen nden

Sie in der Bedienungsanleitung auf der mitgelieferten CD.

Deutsch

25

ASRock FM2A75M-ITX R2.0 Motherboard

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 - No. 8)

Systemvorderseite.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kongurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 bendet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 bendet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Deutsch

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1)

Gehäuselautsprecher an

(siehe S.2 - No. 4)

diesen Header an.

32

ASRock FM2A75M-ITX R2.0 Motherboard

Gehäuselüfteranschlüsse Verbinden Sie die Lüfterkabel

(4-pin CHA_FAN1)

mit den Lüfteranschlüssen,

GND

(siehe S.2, No. 6)

+12V

wobei der schwarze Draht an

CHA_FAN_SPEED

FAN_SPEED_CONTROL

den Schutzleiterstift

angeschlossenwird.

CPU-Lüfteranschluss Verbinden Sie das CPU -

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pin CPU_FAN1)

Lüfterkabel mit diesem

+ 12V

GND

(siehe S.2 - No. 1)

Anschluss und passen Sie den

schwarzen Draht dem

1 2 3 4

Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

(3-pin CPU_FAN2)

GND

+ 12V

(siehe S.2 - No. 2)

CPU_FAN_SPEED

ATX-Netz-Header Verbinden Sie die ATX-

24 13

(24-pin ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 3)

Header.

12 1

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss bietet,

kann es auch mit einem modizierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken

Sie den Stecker mit Pin 1 und Pin 13 ein.

24 13

Installation eines 20-pol. ATX-Netzteils

12 1

ATX 12V Anschluss Bitte schließen Sie an diesen

Deutsch

(4-pin ATX12V1)

Anschluss die ATX 12V

(siehe S.2 - No. 20)

Stromversorgung an.

33

ASRock FM2A75M-ITX R2.0 Motherboard

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

1

(2-pin HDMI_SPDIF1)

stellt einen SPDIF-

GND

SPDIFOUT

(siehe S.2 - No. 22)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

HDMI-VGA-Karte mit diesem

Anschluss.

Verteiler für Gehäuseeindringversuche Dieses Motherboard unterstützt

(2-pin CI1)

die GEHÄUSE OFFEN-

1

(siehe S.2 - No. 25)

Erkennungsfunktion,die

GND

Signal

feststellt, ob dieGehäuseab-

deckung entferntwurde. Für

diese Funktion istein Ge-

häuse erforderlich, dasmit ei-

nem Design zur Erkennung

von Gehäuseeindringver-

suchenausgestattet ist.

Deutsch

34

ASRock FM2A75M-ITX R2.0 Motherboard

2. BIOS-Information

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie

<F2> oder <Del> während des POST (Power-On-Self-Test) um ins Setup zu gelan-

gen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup

gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System

über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf

der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch

durchführen, indem Sie das System kurz ab- und danach wieder anschalten.

Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein

menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrol-

len und die vorab festgelegten Optionen auswählen können. Für detaillierte Infor-

mationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der

Support CD.

3. Software Support CD information

®

®

Dieses Motherboard unterstützt eine Reiche von Microsoft

Windows

Betriebs-

TM

TM

systemen: 8 / 8 64-Bit / 7 / 7 64-Bit / Vista

/ Vista

64-Bit. Die Ihrem Motherboard

beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit

denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die

Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm

mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die

“Autorun”-Funktion Ihres Systems aktiviert haben.

Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File

ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen.

Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges-

teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und

die Programme werden dann automatisch installiert.

Deutsch

35

ASRock FM2A75M-ITX R2.0 Motherboard

1. Introduction

Merci pour votre achat d’une carte mère ASRock FM2A75M-ITX R2.0, une carte

mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle

offre des performances excellentes et une conception robuste conformément à

l’engagement d’ASRock sur la qualité et la abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

Les spécications de la carte mère et le BIOS ayant pu être mis à

jour, le contenu de ce manuel est sujet à des changements sans

notication. Au cas où n’importe qu’elle modication intervenait sur ce

manuel, la version mise à jour serait disponible sur le site web

ASRock sans nouvel avis. Vous trouverez les listes de prise en

charge des cartes VGA et CPU également sur le site Web ASRock.

Site web ASRock, http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples

informations particulières au modèle que vous utilisez.

www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock FM2A75M-ITX R2.0 (Facteur de forme Mini-ITX)

Guide d’installation rapide ASRock FM2A75M-ITX R2.0

CD de soutien ASRock FM2A75M-ITX R2.0

Deux câbles de données de série ATA (SATA) (en option)

Un I/O Panel Shield

ASRock vous rappelle...

®

Pour bénécier des meilleures performances sous Windows

8 / 8 64 bits

TM

TM

/ 7 / 7 64 bits / Vista

/ Vista

64 bits, il est recommandé de paramétrer

l'option BIOS dans Conguration de stockage en mode AHCI. Pour plus

Français

de détails sur l'installation BIOS, référez-vous au "Mode d'emploi" sur

votre CD de support.

36

ASRock FM2A75M-ITX R2.0 Motherboard

1.2 Spécications

Format - Facteur de forme Mini-ITX

- Accessoires de Carte mère

CPU - Support des unités centrales Socket FM2 100W

TM

- Supporte la technologie Cool ‘n’ Quiet

d’AMD

- UMI-Link GEN2

Chipsets - AMD A75 FCH (Hudson-D3)

Mémoire - Compatible avec la Technologie de Mémoire à Canal

Double

- 2 x slots DIMM DDR3

- Supporter DDR3 1866/1600/1333/1066 non-ECC, sans

amortissement mémoire

- Capacité maxi de mémoire système: 32GB

®

- Prend en charge le prol de mémoire extrême Intel

(XMP)

1.3/1.2

- Prend en charge le prol de mémoire AMD (AMP)

Slot d’extension - 1 x slot PCI Express 2.0 x16

- Support de AMD Dual Graphics

VGA sur carte - Graphiques à l’AMD Radeon HD 7000

- DirectX 11, nuanceur de pixels 5.0

- mémoire partagée max 2GB

- Output de VGA Duel: supporter HDMI et D-Sub ports par

les controleurs de display independents

- Prend en charge le HDMI 1.4a avec une résolution

maximale jusqu’à 1920x1200 @ 60Hz

- Prend en charge le D-Sub avec une résolution maximale

jusqu’à 1920x1600 @ 60Hz

- Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et

HBR (High Bit Rate Audio: Audio à haut débit binaire) avec

HDMI (Moniteur compatible HDMI requis)

- Prend en charge la 3D stéréoscopique Blu-ray avec

HDMI 1.4a

TM

- Supporte AMD Steady Video

2.0: Nouvelle fonctionnalité

de traitement post-vidéo pour réduction automatique des

tremblements dans les clips vidéo en ligne/maison

- Prise en charge de la fonction HDCP avec ports HDMI

Français

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec

ports HDMI

Audio - 7,1 CH HD Audio avec protection de contenu

37

ASRock FM2A75M-ITX R2.0 Motherboard

(Realtek ALC892 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

TM

- Prend en charge THX TruStudio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Supporte du Wake-On-LAN

- Prise en charge de la détection de câble LAN

- Prend en charge la norme Energy Efcient Ethernet

(Ethernet à efcacité énergétique) 802.3az

- Supporte PXE

Panneau arrière I/O Panel

- 1 x port clavier PS/2

- 1 x port D-Sub

- 1 x port HDMI

- 1 x Port de sortie optique SPDIF

- 4 x ports USB 2.0 par défaut

- 1 x Connecteur eSATA3

- 2 x ports USB 3.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

LED VITESSE)

- Prise HD Audio: Haut-parleur arrière / Central /Basses /

Entrée Ligne / Haut-parleur frontal / Microphone

SATA3 - 4 x connecteurs 6,0 Gb/s SATA3, prise en charge des

fonctions RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et

« Connexion à chaud »

USB 3.0 - 2 x ports USB3.0 à l’arrière, prennent en charge USB

1.1/2.0/3.0 jusqu’à 5 Gb/s

- 1 x barrette USB3.0 en façade (prend en charge 2 ports

USB 3.0), prend en charge USB 1.1/2.0/3.0 jusqu’à 5 Gb/s

Connecteurs - 4 x connecteurs SATA3, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x Barrette pour module à infrarouges grand public

- 1 x Connecteur HDMI_SPDIF

- 1 x Embase d’intrusion châssis

Français

- 2 x Connecteur pour ventilateur de CPU (1 x br. 4, 1 x br. 3)

- 1 x Connecteur pour ventilateur de Châssis (br. 4)

- br. 24 connecteur d’alimentation ATX

- br. 4 connecteur d’alimentation 12V ATX

- Connecteur audio panneau avant

- 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0

supplémentaires)

38

ASRock FM2A75M-ITX R2.0 Motherboard

- 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0

supplémentaires)

BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- DRAM, APU PCIE VDDP, SB, CPU et CPU NB/GFX

Tension Multi-ajustement

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (Version d’essai),

CyberLink MediaEspresso 6.5 Trial, Google Chrome

Browser et Toolbar

Surveillance - Détection de la température de l’UC

système - Mesure de température de la carte mère

- Tachéomètre ventilateur CPU Ventilateur

- Tachéomètre ventilateur Châssis Ventilateur

- Ventilateur silencieux pour unité CPU

- Commande de ventilateur CPU/Châssis à plusieurs vitesses

- Détection d’OUVERTURE DE BOÎTIER

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

®

®

TM

OS - Microsoft

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/

TM

Vista

64-bit

Certications - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

http://www.asrock.com

Français

39

ASRock FM2A75M-ITX R2.0 Motherboard

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 g. 23)

Paramètres

Effacer la

par défaut

CMOS

Remarque :

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Si vous effacez la CMOS, il se peut qu’une ouverture du boîtier

soitdétectée. Veuillez ajuster l’option du BIOS “Clear Status”

(Effacerl’état) pour effacer la mention d’état d’intrusion dans le

châssis.

Français

40

ASRock FM2A75M-ITX R2.0 Motherboard
