ASRock FM2A75M-ITX R2.0: 1. 主機板簡介

1.2 主機板規格

架構 - Mini-ITX 規格

- 全固態電容設計

處理器 - FM2 插槽支援 100W 處理器

- 支援 AMD Cool ‘n’ Quiet 冷靜技術

- UMI-Link GEN2

晶片組 - AMD A75 FCH (Hudson-D3)

系統記憶體 - 支援雙通道 DDR3 記憶體技術

- 2 個 DDR3 DIMM 插槽

- 支援 DDR3 1866/1600/1333/1066 non-ECC、un-buffered 記憶

體

- 最高支援 32GB 系統容量

®

- 支援 Intel

Extreme Memory Profile(XMP)1.3/1.2

- 支援 AMD Memory Profile(AMP)

擴充插槽 - 1 x PCI Express 2.0 x16 插槽

- 支援 AMD 雙顯卡技術

內建顯示 - AMD Radeon HD 7000 顯示

- DirectX 11 顯示 , Pixel Shader 5.0 技術

- 最大共享記憶體 2GB

- 雙 VGA 輸出 : 透過獨立顯示控制器提供 HDMI 和 D-Sub 接口

- 支援 HDMI 1.4a, 最高解析度達 1920x1200 @ 60Hz

- 支援 D-Sub, 最高解析度達 1920x1600 @ 60Hz

- 支援 HDMI, 可支援 Auto Lip Sync、Deep Color (12bpc)、

xvYCC 與 HBR( 高位元率音效 )( 需具備相容 HDMI 的銀幕 )

- 支援使用 HDMI 1.4a 播放藍光立體 3D 影像

TM

- 支援 AMD Steady Video

2.0：最新影像後處理能力，可為家

庭 / 線上影像提供自動降低手震的功能

- HDMI 接口支援 HDCP 功能

- HDMI 接口可播放 1080p 藍光光碟 (BD) / HD-DVD 光碟

音效 - 7.1 聲道高清晰音效 , 支援內容保護功能

(Realtek ALC892 音效編解碼器 )

- 支援高級藍光音效

TM

繁體中文

- 支援 THX TruStudio

網路功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- 支援網路喚醒（Wake-On-LAN）

- 支援網路線偵測功能

- 支援 Energy Efficient Ethernet 802.3az

- 支援 PXE

128

ASRock FM2A75M-ITX R2.0 Motherboard

Rear Panel I/O 界面

I/O - 1 個 PS/2 鍵盤接口

( 後背板輸入 / - 1 個 D-Sub 接口

輸出接口 ) - 1 個 HDMI 接口

- 1 個光纖 SPDIF 輸出接口

- 4 個可直接使用的 USB 2.0 接口

- 1 個 eSATA3 接口

- 2 個可直接使用的 USB 3.0 接口

- 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和

SPEED LED)

- 高清晰音效插孔：後置喇叭 / 中置喇叭 / 低音喇叭 / 音效輸入

/ 前置喇叭 / 麥克風

SATA3 - 4 x SATA3 6.0Gb/s 接頭，支援 RAID (RAID 0, RAID 1 和

RAID 10), NCQ, AHCI 和熱插拔功能

USB 3.0 - 2 x 後置 USB 3.0 接口，支援 USB 1.1/2.0/3.0 到 5Gb/s

- 1 x 前置 USB 3.0 接頭 ( 支援 2 個 USB 3.0 接口 )，支援 USB

1.1/2.0/3.0 到 5Gb/s

接頭 - 4 x SATA3 6.0Gb/s 接頭

- 1 x 消費性紅外線模組插座

- 1 x HDMI_SPDIF 接頭

- 1 x 機殼開啟警告功能接頭

- 2 x CPU 風扇接頭 (1 x 4 針 , 1 x 3 針 )

- 1 x 機箱風扇接頭 (4 針 )

- 24 針 ATX 電源接頭

- 4 針 12V 電源接頭

- 前置音效接頭

- 2 x USB 2.0 接頭 ( 可支援 4 個額外的 USB 2.0 接口 )

- 1 x USB 3.0 接頭 ( 可支援 2 個額外的 USB 3.0 接口 )

BIOS - 64Mb AMI BIOS

- AMI UEFI Legal BIOS ( 支援 GUI)

- 支援即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支援喚醒功能

- 支援 jumperfree 免跳線模式

- DRAM、APU PCIE VDDP、SB、CPU、CPU NB/GFX 電壓多功能調

節

支援光碟 - 驅動程式、工具軟體、防毒軟體（試用版本 )、CyberLink

MediaEspresso 6.5 試用版、Google Chrome Browser 和

繁體中文

Toolbar

硬體監控 - CPU 溫度偵測

- 主機板溫度偵測

129

ASRock FM2A75M-ITX R2.0 Motherboard

- CPU 風扇轉速計

- 機箱風扇轉速計

- CPU 靜音風扇

- CPU/ 機箱風扇多速控制

- 機殼開啟偵測

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

®

®

TM

操作系統 - Microsoft

Windows

8/8 64 位元 /7/7 64 位元 /Vista

/

TM

Vista

64 位元

認證 - FCC, CE, WHQL

- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 )

* 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽放置在針腳上時 , 這個跳線就是“短

接”。如果針腳上沒有放置跳線帽 , 這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳 設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 23 項 )

默認設置

清除 CMOS

註：

CLRCMOS1 可供您清除 CMOS 中的資料。若要清除及重設系統參數並恢復為預設設

定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳

線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS

清除操作。請注意，只有在移除 CMOS 電池的情況下，密碼、日期、時間、使用者

預設設定檔、1394 GUID 及 MAC 位址才會清除。

繁體中文

如果您清除了CMOS,機殼開啟功能可能會被偵測到。請調整BIOS選

項”Clear Status”(清除狀態)清除之前機殼防盜偵測狀態的紀錄。

130

ASRock FM2A75M-ITX R2.0 Motherboard

1.4 接頭

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。

跳線帽不正確的放置將會導致主機板的永久性損壞 !

接頭 圖示 說明

Serial ATA3 接口 這裡有四組 Serial ATA3

(SATA3_1: 見第 2 頁第 14 項 )

(SATA3) 接口支援 SATA 數據

(SATA3_2: 見第 2 頁第 15 項 )

線作為內部儲存設置。

(SATA3_3: 見第 2 頁第 12 項 )

目前 SATA3 界面理論上

(SATA3_4: 見第 2 頁第 13 項 )

可提供高達 6.0Gb/s 的數據

傳輸速率。

SATA3_2 SATA3_4

SATA3_1 SATA3_3

Serial ATA (SATA) SATA 數據線的任意一端均可

數據線 連接 SATA3 硬碟或者主機板上的

( 選配 )

SATA3 接口。

USB 2.0 擴充接頭 除了位於 I/O 面板的四個

(9 針 USB_45)

USB 2.0 接口之外，這款

( 見第 2 頁第 9 項 )

主機板有兩組 USB 2.0 接

針。每組 USB 2.0 接針可以

支援兩個 USB 2.0 接口。

(9 針 USB_67)

( 見第 2 頁第 10 項 )

繁體中文

131

ASRock FM2A75M-ITX R2.0 Motherboard

USB 3.0 擴充接頭 除了位於 I/O 面板的兩個 USB

IntA_P_D+

IntA_P_D-

(19 針 USB3_0_1)

GND

3.0 接口之外，這款主機板有一

IntA_P_SSTX+

IntA_P_SSTX-

( 見第 2 頁第 19 項 )

組 USB 3.0 接針。這組 USB 3.0

GND

IntA_P_SSRX+

IntA_P_SSRX-

接針可以支援兩個 USB 3.0 接

Vbus

口。

1

Vbus

IntA_P_SSRX-

IntA_P_SSRX+

GND

IntA_P_SSTX-

IntA_P_SSTX+

GND

IntA_P_D-

IntA_P_D+

ID

消費性紅外線模組插座 此插座可用於連接遙控器。

(4 針 CIR1)

( 見第 2 頁第 11 項 )

前置音效接頭 可以方便連接音效設備。

GND

P RESENCE#

(9 針 HD_AUDIO1)

M IC_RET

OUT_RET

( 見第 2 頁第 21 項 )

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能

(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

們提供的手冊和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到

AC’97 音效面板。

E. 開啟前置麥克風。

®

TM

TM

在 Windows

8 / 8 64 位元 / 7 / 7 64 位元 / Vista

/ Vista

64

位元作業系統中 :

在 Realtek 控制面板中點選”FrontMic”。調整”Recording

Volume”。

系統面板接頭 可接各種不同燈，電源開關及

(9 針 PANEL1)

重啟鍵等各種連線。

( 見第 2 頁第 8 項 )

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀

態指示燈到這個接頭。請先注意針腳的正負極。

繁體中文

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。

RESET( 重開開關 ):

連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可

按下重開開關重新啟動電腦。

132

ASRock FM2A75M-ITX R2.0 Motherboard

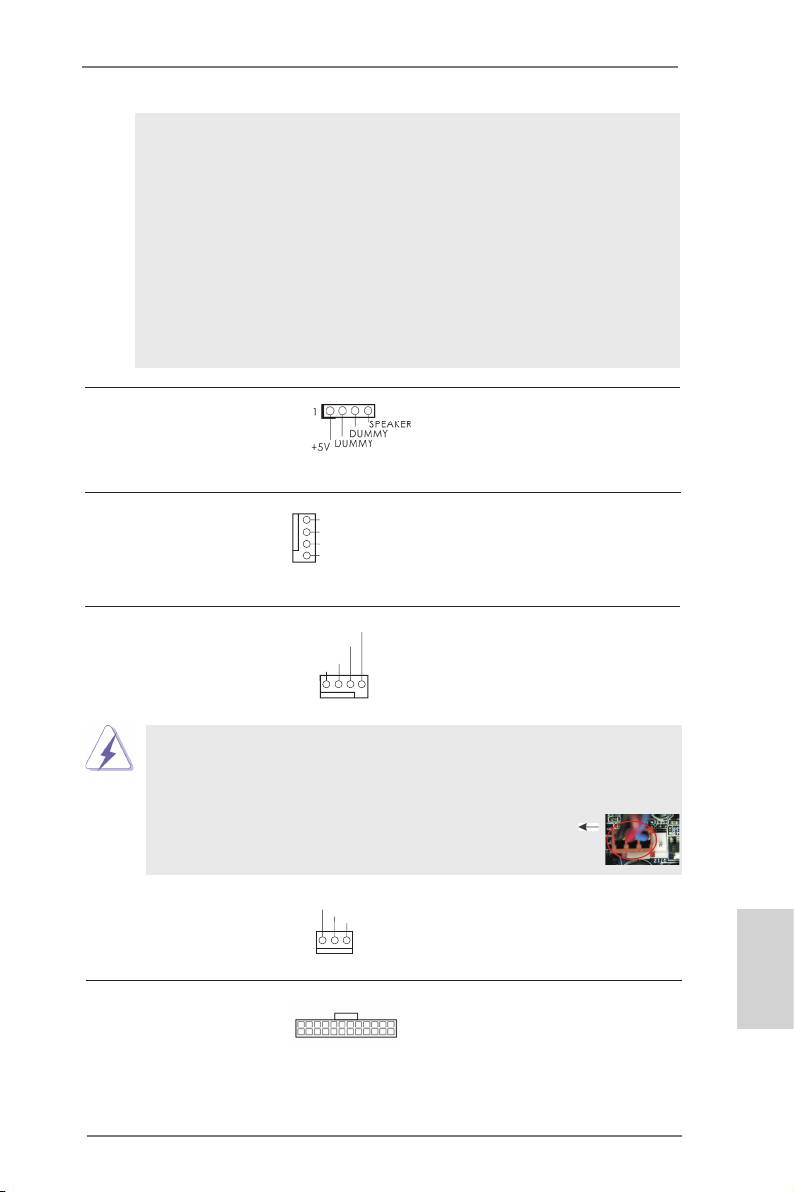

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待

命模式或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬碟活動指示燈 ):

連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 ,

此指示燈亮起。

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、

重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機

箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。

機箱喇叭接頭 請將機箱喇叭連接到這個接

(4 針 SPEAKER1)

頭。

( 見第 2 頁第 4 項 )

機箱風扇接頭 請將風扇連接線接到這個接

GND

(4 針 CHA_FAN1)

頭，並讓黑線與接地的針腳

+12V

CHA_FAN_SPEED

( 見第 2 頁第 6 項 )

相接。

FAN_SPEED_CONTROL

CPU 風扇接頭 請將 CPU 風扇連接線接到這個

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4 針 CPU_FAN1)

接頭，並讓黑線與接地的針腳

+ 12V

GND

( 見第 2 頁第 1 項 )

相接。

1 2 3 4

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

Pin 1-3 連接

3-Pin 風扇的安裝

(3 針 CPU_FAN2)

GND

+ 12V

( 見第 2 頁第 2 項 )

CPU_FAN_SPEED

ATX 電源接頭 請將 ATX 電源供應器連接到這

24 13

繁體中文

(24 針 ATXPWR1)

個接頭。

( 見第 2 頁第 3 項 )

12 1

133

ASRock FM2A75M-ITX R2.0 Motherboard

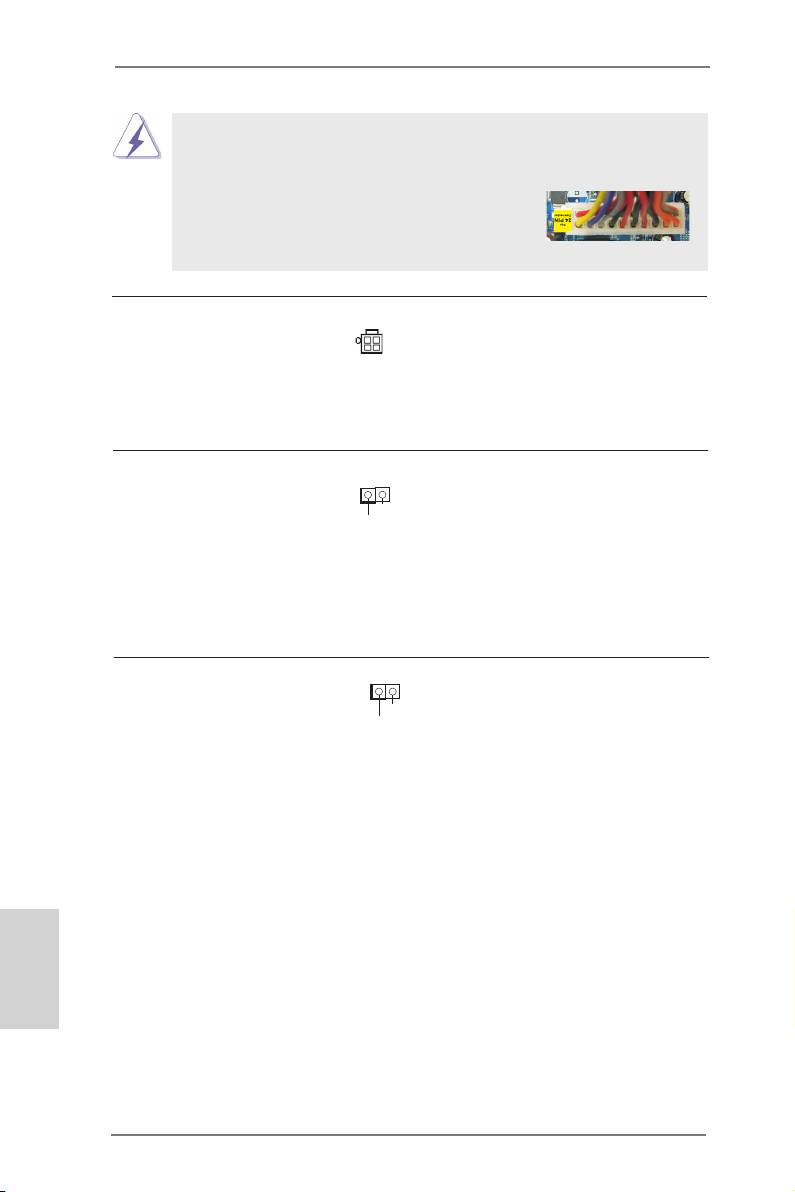

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使用傳統的 20-pin

ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。

24 13

20-Pin ATX 電源安裝說明

12 1

ATX 12V 電源接口 請注意，必需將帶有 ATX 12V

(4 針 ATX12V1)

插頭的電源供應器連接到這個

( 見第 2 頁第 20 項 )

插座，這樣就可以提供充足的

電力。如果不這樣做，就會導

致供電故障。

HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF

(2 針 HDMI_SPDIF1)

音效輸出至 HDMI 顯示卡，支

1

GND

( 見第 2 頁第 22 項 )

援將電腦連接至帶 HDMI 的數

SPDIFOUT

位電視 / 投影機 / 液晶銀幕等

設備。請將 HDMI 顯示卡的

HDMI_SPDIF 接口連接到這個

接頭。

機殼開啟警告功能接頭 此主機板支援機殼開啟偵測

1

(2 針 CI1)

功能 , 可偵測機殼蓋是否被移

GND

Signal

( 見第 2 頁第 25 項 )

動。此功能需機殼具備機殼

開啟偵測設計。

繁體中文

134

ASRock FM2A75M-ITX R2.0 Motherboard
