1. Einführung

Wir danken Ihnen für den Kauf des ASRock FM2A75M-ITX R2.0 Motherboard, ein

zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen

von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes De-

sign, gemäß der Verpichtung von ASRock zu Qualität und Halbarkeit. Diese Sch-

nellinstallationsanleitung führt in das Motherboard und die schrittweise Installation

ein. Details über das Motherboard nden Sie in der Bedienungsanleitung auf der

Support-CD.

Da sich Motherboard-Spezikationen und BIOS-Software verändern

können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert

werden. Für den Fall, dass sich Änderungen an diesem Handbuch

ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere

Ankündigung, verfügbar sein. Die neuesten Grakkarten und unterstützten

CPUs sind auch auf der ASRock-Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezische

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere

Webseite:

www.asrock.com/support/index.asp

1.1 Kartoninhalt

ASRock FM2A75M-ITX R2.0 Motherboard (Mini-ITX-Formfaktor)

ASRock FM2A75M-ITX R2.0 Schnellinstallationsanleitung

ASRock FM2A75M-ITX R2.0 Support-CD

Zwei Serial ATA (SATA) -Datenkabel (optional)

Ein I/O Shield

ASRock erinnert...

®

TM

Zur besseren Leistung unter Windows

8 / 8 64 Bit / 7 / 7 64 Bit / Vista

/

TM

Vista

64 Bit empfehlen wir, die Speicherkonguration im BIOS auf den

AHCI-Modus einzustellen. Hinweise zu den BIOS-Einstellungen nden

Sie in der Bedienungsanleitung auf der mitgelieferten CD.

Deutsch

25

ASRock FM2A75M-ITX R2.0 Motherboard

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 - No. 8)

Systemvorderseite.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kongurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 bendet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 bendet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Deutsch

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1)

Gehäuselautsprecher an

(siehe S.2 - No. 4)

diesen Header an.

32

ASRock FM2A75M-ITX R2.0 Motherboard

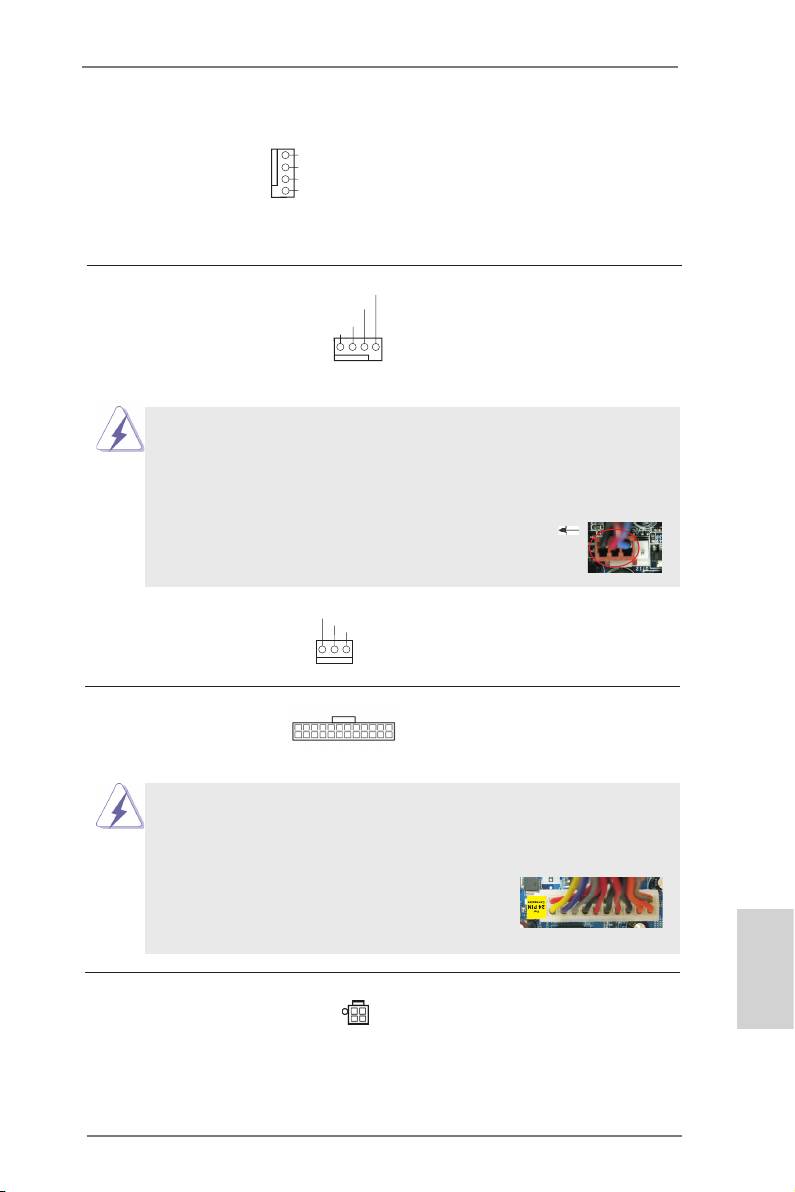

Gehäuselüfteranschlüsse Verbinden Sie die Lüfterkabel

(4-pin CHA_FAN1)

mit den Lüfteranschlüssen,

GND

(siehe S.2, No. 6)

+12V

wobei der schwarze Draht an

CHA_FAN_SPEED

FAN_SPEED_CONTROL

den Schutzleiterstift

angeschlossenwird.

CPU-Lüfteranschluss Verbinden Sie das CPU -

FAN_S PEED_CONTROL

CPU_FAN_SPEED

(4-pin CPU_FAN1)

Lüfterkabel mit diesem

+ 12V

GND

(siehe S.2 - No. 1)

Anschluss und passen Sie den

schwarzen Draht dem

1 2 3 4

Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

(3-pin CPU_FAN2)

GND

+ 12V

(siehe S.2 - No. 2)

CPU_FAN_SPEED

ATX-Netz-Header Verbinden Sie die ATX-

24 13

(24-pin ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 3)

Header.

12 1

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss bietet,

kann es auch mit einem modizierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken

Sie den Stecker mit Pin 1 und Pin 13 ein.

24 13

Installation eines 20-pol. ATX-Netzteils

12 1

ATX 12V Anschluss Bitte schließen Sie an diesen

Deutsch

(4-pin ATX12V1)

Anschluss die ATX 12V

(siehe S.2 - No. 20)

Stromversorgung an.

33

ASRock FM2A75M-ITX R2.0 Motherboard

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

1

(2-pin HDMI_SPDIF1)

stellt einen SPDIF-

GND

SPDIFOUT

(siehe S.2 - No. 22)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

HDMI-VGA-Karte mit diesem

Anschluss.

Verteiler für Gehäuseeindringversuche Dieses Motherboard unterstützt

(2-pin CI1)

die GEHÄUSE OFFEN-

1

(siehe S.2 - No. 25)

Erkennungsfunktion,die

GND

Signal

feststellt, ob dieGehäuseab-

deckung entferntwurde. Für

diese Funktion istein Ge-

häuse erforderlich, dasmit ei-

nem Design zur Erkennung

von Gehäuseeindringver-

suchenausgestattet ist.

Deutsch

34
