1. Введение
Благодарим вас за покупку материнской платы ASRock E350M1 надежной материнской
платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими
требованиями к качеству. Она обеспечивает превосходную производительность и
отличается отличной конструкцией, которые отражают приверженность ASRock качеству и
долговечности.
Данное руководство по быстрой установке включает вводную информацию о материнской
плате и пошаговые инструкции по ее установке. Более подробные сведения о плате
можно найти в руководстве пользователя на компакт-диске поддержки.
Спецификации материнской платы и программное обеспечение
BIOS иногда изменяются, поэтому содержание этого руководства
может обновляться без уведомления. В случае любых
модификаций руководства его новая версия будет размещена на
веб-сайте ASRock без специального уведомления. Кроме того,
самые свежие списки поддерживаемых модулей памяти и
процессоров можно найти на сайте ASRock.
Адрес веб-сайта ASRock http://www.asrock.com
При необходимости технической поддержки по вопросам данной
материнской платы посетите наш веб-сайт для получения
информации об используемой модели.
www.asrock.com/support/index.asp
1.1 Комплектность
Материнская плата ASRock E350M1
(форм-фактор Mini-ITX: 6,7 x 6,7 дюйма / 17,0 x 17,0 см)
Руководство по быстрой установке ASRock E3501
Компакт-диск поддержки ASRock E350M1
2 x кабель данных Serial ATA (SATA) (дополнительно)
1 x I/O Щит Группы ввода / вывода
ASRock напоминает...
®
Для обеспечения максимальной производительности ОС Windows
TM
TM
8 / 8 64-bit / 7 / 7 64-bit / Vista
/ Vista
64-bit рекомендуется в
BIOS выбрать для параметра Storage Conguration (Конфигурация
запоминающего устройства) режим AHCI. Подробные сведения о
Русский
настройке BIOS см. в руководстве пользователя на прилагаемом
компакт-диске.
70
ASRock E350M1 Motherboard
1.2 Спецификации
Платформа - форм-фактор Mini-ITX: 6,7 x 6,7 дюйма / 17,0 x 17,0 см
- Твердотельный конденсатор в цепи питания процессора
Процессор - AMD Dual-Core Zacate E350/E350D APU
TM
- Поддержка технологии AMD Cool ‘n’ Quiet
- UMI 2.5 GT/s
Набор микросхем - AMD A50M Набор микросхем
Память - 2 x гнезда DDR3 DIMM
- Поддержите DDR3 1066/800 не- ECC, безбуферная память
- Максимальный объем системной памяти: 16 ГБ
(см. ОСТОРОЖНО, пункт 1)
Гнезда - 1 x PCI Express 2.0 x16 (Синий в режиме x4)
расширения
Графика - Встроенный видеоадаптер AMD Radeon HD 6310
- Поддержка DirectX 11, Pixel Shader 5.0
- Макс. объем разделяемой памяти 512Мб
(см. ОСТОРОЖНО, пункт 2)
- Три VGA-выхода: D-Sub, DVI-D и HDMI
- Поддержка HDMI с максимальным разрешением до 1920х1200
(1080P)
- Поддержка DVI с максимальным разрешением до 1920х1200 @
75 Гц
- Поддержка D-Sub с максимальным разрешением до 2048х1536 @
85 Гц
- Поддержка функции HDCP через разъемы DVI и HDMI
- Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) /
воспроизведение HD-DVD через разъемы DVI и HDMI
Аудиосистема - 7.1 CH HD Аудио HD с Довольной Защитой
(Кодер-декодер Аудио Realtek ALC892)
- Поддержка Premium Blu-ray audio
ЛВС - PCIE x 1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- поддержка Wake-On-LAN
- Поддержка определения кабеля ЛВС
- Поддержка энергосберегающего интерфейса Ethernet 802.3az
Разъемы ввода- I/O Panel
вывода на задней - 1 x порт клавиатуры/мыши PS/2
панели - 1 x VGA/D-Sub порт
- 1 x VGA/DVI-D порт
- 1 x HDMI порт
- 1 x порт Optical SPDIF Out
Русский
- 6 x порта USB 2.0 на задней панели в стандартной конфигурации
- 1 x eSATA3 порт
- Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикатор
ACT/LINK и индикатор SPEED)
71
ASRock E350M1 Motherboard
- Соединитель звуковой подсистемы: тыльная колонка / центральная
/ субвуфер / линейный вход / передняя колонка / микрофон
(см. ПРЕДУПРЕЖДЕНИЕ 3)
SATA3 - 4 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с,
с аппаратной поддержкой функций NCQ, AHCI и
«горячего подключения»
Колодки и - 4 x разъема SATA3 6,0 Гбит/с
плате - 1 x Датчик пользовательского инфракрасного модуля
- 1 x Колодка COM
- соединитель: CPU/Chassis FAN
- 24-контактный Колодка питания ATX
- Аудиоразъем передней панели
- 2 x Колодка USB 2.0 (одна колодка для поддержки 4
дополнительных портов USB 2.0
BIOS - 32Mb AMI BIOS
- AMI UEFI Legal BIOS с поддержкой графического интерфейса поль
зователя
- поддержка “Plug and Play”
- ACPI 1.1, включение по событиям
- поддержка режима настройки без перемычек
- поддержка SMBIOS 2.3.1
- центральный Мультирегулирование Напряжения DRAM, FCH, +1V,
+1.8V
Компактдиск - Драйверы, Утилиты, Антивирус (пробная версия), Пробная версия
поддержки программы CyberLink MediaEspresso 6.5, Google Chrome Browser и
Toolbar
Уникальная - ASRock Instant Boot
Особенность - ASRock Instant Flash (см. ОСТОРОЖНО, пункт 4)
- ASRock APP Charger (см. ОСТОРОЖНО, пункт 5)
- Hybrid Booster:
- ASRock U-COP (см. ОСТОРОЖНО, пункт 6)
- Защита от сбоев загрузки Boot Failure Guard (B.F.G)
Контроль - Датчики температуры процессора
оборудо- - Датчики температуры корпуса
вания - Тахометры вентиляторов CPU/Chassis FAN
- Бесшумный вентилятор ЦП/системного блока (возможность авто
матической настройки скорости вентилятора системного блока в
соответствии с температурой центрального процессора или мате
ринской платы)
Русский
- Мультиконтроль скорости вентилятора ЦП/системного
- Контроль напряжения: +12V, +5V, +3.3V, Vcore
®
®
Операцион - Совместимость с Microsoft
Windows
8 / 8 64-bit / 7 / 7 64-bit /
TM
TM
Vista
/ Поддержка 64-разрядной версии Vista
/ XP / XP Media
Center / XP 64-bit
72
ASRock E350M1 Motherboard
ные - FCC, CE, WHQL
системы - Совместимость с ErP/EuP Ready (требуется блок питания
Сертифика- совместимый с ErP/EuP) (см. ОСТОРОЖНО, пункт 7)
ты
* Для детальной информации продукта, пожалуйста посетите наш вебсайт:
http://www.asrock.com
ВНИМАНИЕ
Следует понимать, что с оверклокингом связан определенный риск во всех
случаях, включая изменение установок BIOS, применение технологии
Untied Overclocking или использование инструментов оверклокинга сторонних
производителей. Оверклокинг может повлиять на стабильность работы
системы и даже вызвать повреждение входящих в нее компонентов и
устройств. Приступая к оверклокингу, вы полностью берете на себя все
связанные с ним риски и расходы. Мы не будем нести ответственность за
любые возможные повреждения в результате оверклокинга.
ОСТОРОЖНО!
1. В силу ограничения операционной системы фактическая емкость
памяти может быть меньше 4Гб для обеспечения резервного места для
®
TM
использования системой Windows
8 / 7 / Vista
/ XP. Таких ограничений
®
нет для Windows
OS с 64-bit центральным процессором.
2. Максимальная совместная емкость памяти определена продавцем
микропроцессорного набора и может измениться. Входите в AMD веб-
сайт за последние информации, пожалуйста.
3. Поддерживается работа микрофонного входа в режимах моно и стерео.
Поддерживаются 2-, 4-, 6- и 8-канальный режимы вывода звука.
Соответствующие схемы подключения описаны на стр. 3.
4. ASRock Instant Flash – программа для прошивки BIOS, встроенная в
Flash ROM. Данное средство для обновления BIOS умеет работать
®
без входа в операционные системы, вроде MS-DOS или Windows
.
Чтобы запустить программу достаточно нажать <F6> во время
самотестирования системы (POST) или войти в BIOS при помощи
кнопки <F2> и выбрать пункт ASRock Instant Flash через меню.
Запустите программу и сохраните новый BIOS на USB-флэшку, дискету
или жесткий диск. После этого вы сможете оперативно обновить BIOS,
без необходимости подготовки дополнительной дискеты, без установки
программы прошивки. Имейте в виду, что USB-флэшка или винчестер
должны использовать файловую систему FAT32/16/12.
Русский
73
ASRock E350M1 Motherboard
5. Если вы хотите быстрее и без ограничений заряжать свои устройства
Apple, например iPhone, iPod и iPad Touch, компания ASRock
приготовила отличное решение для вас – ASRock APP Charger. Просто
установив драйвер APP Charger, вы сможете заряжать iPhone от
компьютера намного быстрее, ускорение составит до 40%. ASRock
APP Charger позволяет быстро заряжать несколько устройств Apple
одновременно и даже поддерживает непрерывную зарядку, когда
компьютер переходит в режим ожидания (S1), режим ожидания с
сохранением данных в ОЗУ (S3), режим гибернации (S4) или режим
выключения (S5). Установив драйвер APP Charger, вы испытаете
небывалое удобство зарядки.
Веб-сайт ASRock: http://www.asrock.com/Feature/AppCharger/index.asp
6. При обнаружении перегрева процессора работа системы автоматически
завершается. Прежде чем возобновить работу системы, убедитесь в
нормальной работе вентилятора процессора
на материнской плате и отсоедините шнур питания, а затем снова
подключите его. Чтобы улучшить отвод тепла, не забудьте при сборке
компьютера нанести термопасту между процессором и радиатором.
7. EuP расшифровывается как Energy Using Product. Стандарт был
разработан Европейским Союзом для определения энергопотребления
готовых систем. По требованию EuP система в выключенном состоянии
должна потреблять менее 1 Вт энергии. Для соответствия стандарту EuP
нужны соответствующие материнская плата и блок питания. Компания
Intel предложила, что совместимый с EuP блок питания должен
обеспечивать 50% эффективность линии питания 5V при потреблении
100 мА (в режиме ожидания). Сверьтесь с информацией производителей
блоков питания, чтобы выбрать модель с поддержкой EuP.
Русский
74
ASRock E350M1 Motherboard
1.3 Установка перемычек
Конфигурация перемычек иллюстрируется
на рисунке. Когда перемычка надета на
контакты, они называются “замкнутыми”
(short). Если на контактах перемычки нет,
то они называются “разомкнутыми” (open).
На иллюстрации показана 3-контактная
перемычка, у которой контакты 1 и 2
замкнуты.
Перемычка Установка Описание
Очистка CMOS
(CLRCMOS1,
3-контактная перемычка)
(см. стр. 2, п. 6)
Стандартные Очистка CMOS
Примечание.
Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для
очистки данных и восстановления заводских системных параметров сначала
выключите компьютер и отсоедините сетевую вилку кабеля питания от
электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5
секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не
производите очистку CMOS непосредственно после обновления BIOS. Если
необходимо очистить CMOS сразу же после окончания обновления BIOS, то,
перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а
затем завершить ее работу. Примите во внимание, что пароль, дата, время,
профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес
будут очищены только тогда, когда будет извлечена из своего гнезда батарейка
CMOS.
Русский
75
ASRock E350M1 Motherboard

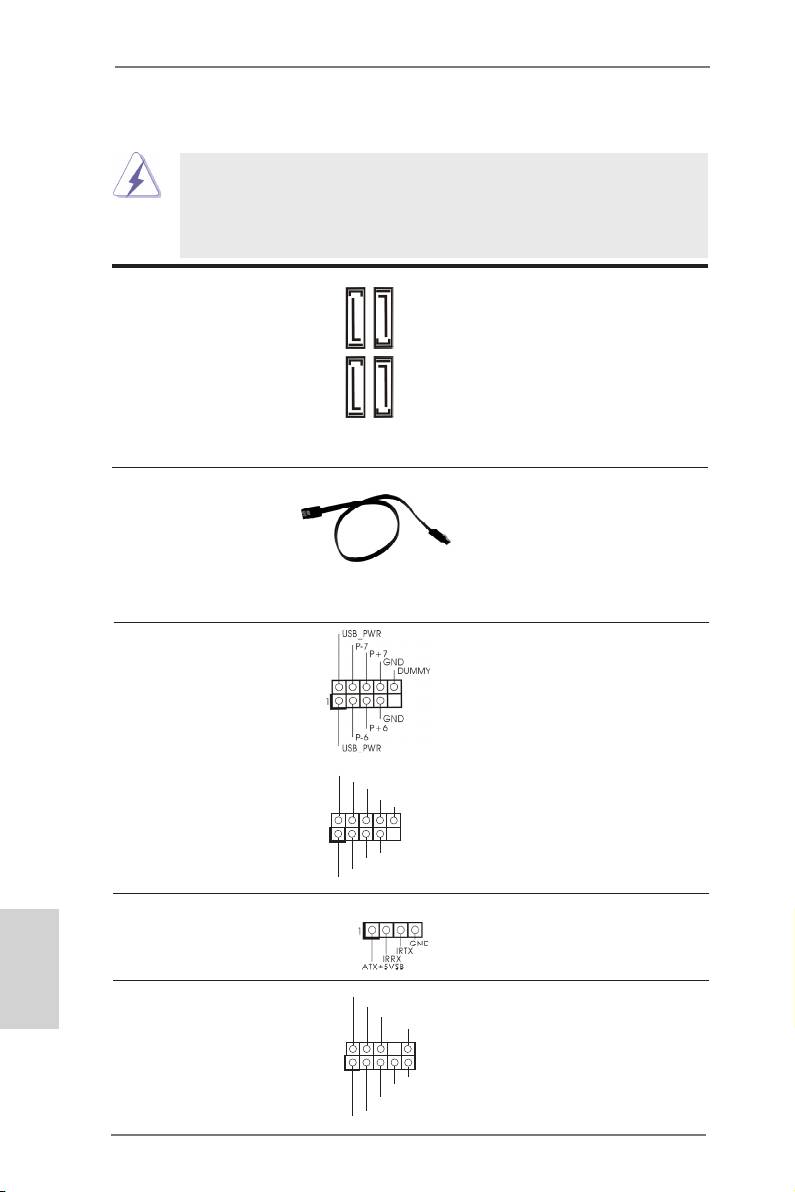

1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Разъемы Serial ATA3 Четыре соединителя Serial ATA3
(SATA3_1, см. стр. 2, п. 12)
предназначаются для
(SATA3_2, см. стр. 2, п. 10)
подключения внутренних
(SATA3_3, см. стр. 2, п. 11)
устройств хранения с
SATA3_2
SATA3_4
(SATA3_4, см. стр. 2, п. 9)
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
SATA3_1
SATA3_3
допускает скорость передачи
данных до \ 6,0 Гбит/с.
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATAII / SATA3
(дополнительно)
не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII / SATA3
либо к материнской плате.
Колодка USB 2.0 Помимо шесть стандартных
(9-контактный USB6_7)
портов USB 2.0 на панели ввода-
(см. стр. 2, п. 19)
вывода, на данной материнской
плате предусмотрено два
разъема USB 2.0. Каждый разъем
USB 2.0 поддерживает два порта
USB 2.0.
U SB_PWR
(9-контактный USB8_9)
P-9
P +9
(см. стр. 2, п. 18)
GND
DUMMY
1
GND
P +8
P-8
U SB_PWR
Датчик пользовательского инфракрасного модуля Датчик можно использовать для
Русский
(4-контактный CIR1)
подключения дистанционный
(см. стр. 2, п. 17)
приемник.
Аудиоразъем передней Этот интерфейс предназначен
GND
P RESENCE#
панели для присоединения
M IC_RET
OUT_RET
(9-контактный HD_AUDIO1)
аудиокабеля передней панели,
(см. cтр. 2, п.20)
обеспечивающего удобное
1
подключение аудиоустройств и
O UT2_L
J _SENSE
управление ими.
O UT2_R
M IC2_R
M IC2_L
76
ASRock E350M1 Motherboard
1. Система High Denition Audio поддерживает функцию
автоматического обнаружения разъемов (Jack Sensing), однако
для ее правильной pаботы кабель панели в корпусе должен
поддерживать HDA. При сборке системы следуйте инструкциям,
приведенным в нашем руководстве и руководстве пользователя
для корпуса.
2. Если вы используете аудиопанель AC’97, подключите ее к колодке
аудиоинтерфейса передней панели следующим образом:
A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L.
B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а
выводы Audio_L (LIN) к контактам OUT2_L.
C. Подключите выводы Ground (GND) к контактам Ground (GND).
D. Контакты MIC_RET и OUT_RET предназначены только для
аудиопанели HD. При использовании аудиопанели AC’97
подключать их не нужно.
E. Процедура активации микрофона приведена ниже.
®
Для ОС Windows
XP / XP 64-бита:
Выберите «Mixer» (Микшер). Выберите «Recorder» (Устройство
записи). Затем щелкните «FrontMic» (Передний микрофон).
®
TM
TM
Для ОС Windows
8 / 8 64-бита / 7 / 7 64-бита, Vista
/ Vista
64-бита:
Перейдите к вкладке «FrontMic» (Передний микрофон) в панели
управления Realtek. Отрегулируйте уровень «Recording
Volume» (Громкость записи).
Колодка системной панели Данная колодка обеспечивает
(9-контактный PANEL1)
работу нескольких функций
(см. стр. 2, п. 8)
передней панели системы.
Подключите к этому разъему кнопку питания, кнопку сброса
и индикатор состояния системы на корпусе в соответствии с
указанным ниже назначением контактов. При подключении кабелей
необходимо соблюдать полярность положительных и отрицательных
контактов.
PWRBTN (кнопка питания):
Подключите к этим контактам кнопку питания на передней панели
корпуса. Способ выключения системы с помощью кнопки питания
можно настроить.
Русский
RESET (кнопка сброса):
Подключите к этим контактам кнопку сброса на передней панели
корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если
компьютер «завис» и нормальную перезагрузку выполнить не
удается.
77
ASRock E350M1 Motherboard
PLED (индикатор питания системы):
Подключите к этим контактам индикатор состояния питания на
передней панели корпуса. Этот индикатор светится, когда система
работает. Индикатор мигает, когда система находится в режиме
ожидания S1. Этот индикатор не светится, когда система находится
в режиме ожидания S3 или S4, либо выключена (S5).
HDLED (индикатор активности жесткого диска):
Подключите к этим контактам индикатор активности жесткого диска
на передней панели корпуса. Этот индикатор светится, когда
осуществляется считывание или запись данных на жестком диске.
Конструкция передней панели может различаться в зависимости от
корпуса. Модуль передней панели в основном состоит из кнопки
питания, кнопки сброса, индикатора питания, индикатора активности
жесткого диска, динамика и т.п. При подключении к этому разъему
модуля передней панели корпуса удостоверьтесь, что провода
подключаются к соответствующим контактам.
Колодка динамика корпуса Подключите к этой колодке
(4-контактный SPEAKER1)
кабель от динамика на корпусе
(см. стр. 2, п. 13)
компьютера.
Chassis Fan-соединители
Подключите кабели вентилятора
(4-контактный CHA_FAN1)
к соединителям и присоедините
(см. стр. 2, п. 2)
черный шнур к штырю
заземления.
(3-контактный CHA_FAN2)
(см. стр. 2, п. 14)
Разъем вентилятора Подключите к этому разъему
процессора кабель вентилятора процессора
(3-контактный CPU_FAN1)
так, чтобы черный провод
(см. стр. 2, п. 1)
соответствовал контакту земли.
Колодка питания ATX Подключите к этой колодке
12
24
Русский
(24-контактный ATXPWR1)
кабель питания ATX.
(см. стр. 2, п. 7)
1
13
78
ASRock E350M1 Motherboard
Несмотря на то, что эта материнская плата предусматр-
12
24
ивает 24-штыревой разъем питания ATX, работа будет
продолжаться, даже если адаптируется традиционный
20-штыревой разъем питания ATX. Для использования
20-штыревого разъема питания ATX вставьте источник
питания вместе со штекером 1 и штекером 13.
Установка 20-штыревого разъема питания ATX
1
13
Колодка COM-порта Данная колодка COM-порта
(9-контактный COM1)
позволяет подключить модуль
(см. стр. 2, п. 21)
порта COM.
Русский
79
ASRock E350M1 Motherboard
Оглавление
- Motherboard Layout
- I/O Panel
- 1. Introduction
- 2. Installation
- 3. BIOS Information
- 1. Einführung
- 2. BIOS-Information
- 1. Introduction
- 2. Informations sur le BIOS
- 1. Introduzione
- 2. Informazioni sul BIOS
- 1. Introducción
- 2. BIOS Información
- 1. Введение
- 2. Информация о BIOS
- 1. Introdução
- 2. Informações da BIOS
- 1. Giriş
- 2. BIOS Bilgileri
- 1. 제품소개
- 2. 시스템 바이오스 정보
- 1. 主板簡介
- 2. BIOS 信息
- 1. 主機板簡介
- 2. BIOS 訊息
- Installing OS on a HDD Larger Than 2TB
- Remote Receiver Installation Guide
