ASRock E350M1: 1. Giriş

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

gösterilmektedir.

Jumper Ayar

CMOS’u temizleme

(CLRCMOS1, 3-pinli jumper)

(bkz. s.2 No. 6)

Clear CMOSDefault

Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

Türkçe

96

ASRock E350M1 Motherboard

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve konektörlerin üzerine

jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper

kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!

Seri ATA3 Konektörler Bu dört Seri ATA3 (SATA3)

(SATA3_1: bkz. s.2, No. 12)

konektör, dahili depolama

(SATA3_2: bkz. s.2, No. 10)

cihazları için SATA veri

SATA3_2

SATA3_4

(SATA3_3: bkz. s.2, No. 11)

kablolarını destekler. Geçerli

(SATA3_4: bkz. s.2, No. 9)

SATA3 arayüzü 6,0 Gb/sn veri

aktarım hızına izin verir.

SATA3_1

SATA3_3

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA / SATAII / SATA3 sabit

(İsteğe bağlı)

diskine veya anakarttaki

SATAII / SATA3 konektörüne

bağlanabilir.

USB 2.0 Fişleri G/Ç panelindeki varsayılan

(9-pinli USB6_7)

altı USB 2.0 portundan başka,

(bkz. s.2 No. 19)

bu anakartta iki USB 2.0 şi

bulunur. Her USB 2.0 şi iki

USB 2.0 portunu destekler.

(9-pinli USB8_9)

U SB_PWR

P-9

(bkz. s.2 No. 18)

P +9

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı

(4-pinli CIR1)

destekler.

(bkz. s.2 No. 17)

Ön Panel Ses Fişi Bu, panel ses kablosu için

GND

P RESENCE#

(9-pinli HD_SES1)

M IC_RET

uygun bağlantı sağlayan ve

OUT_RET

(bkz. s.2 No. 20)

ses cihazlarını kontrol

Türkçe

etmeyi sağlayan bir arayüzdür.

1

O UT2_L

J _SENSE

O UT2_R

M IC2_R

M IC2_L

97

ASRock E350M1 Motherboard

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel

kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen

sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki

talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi

takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground'u (GND) Ground'a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

E. Ön mikrofonu etkinleştirmek için

®

Windows

XP / XP 64-bit İS için:

"Karıştırıcı"yı seçin. "Kaydedici"yi seçin. Sonra "Ön Mikrofon"u tıklatın.

®

TM

TM

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/ Vista

64-bit İS için:

Realtek Kontrol panelinde "Ön Mikrofon" Sekmesine gidin. "Kayıt Ses

Seviyesi"ni ayarlayın.

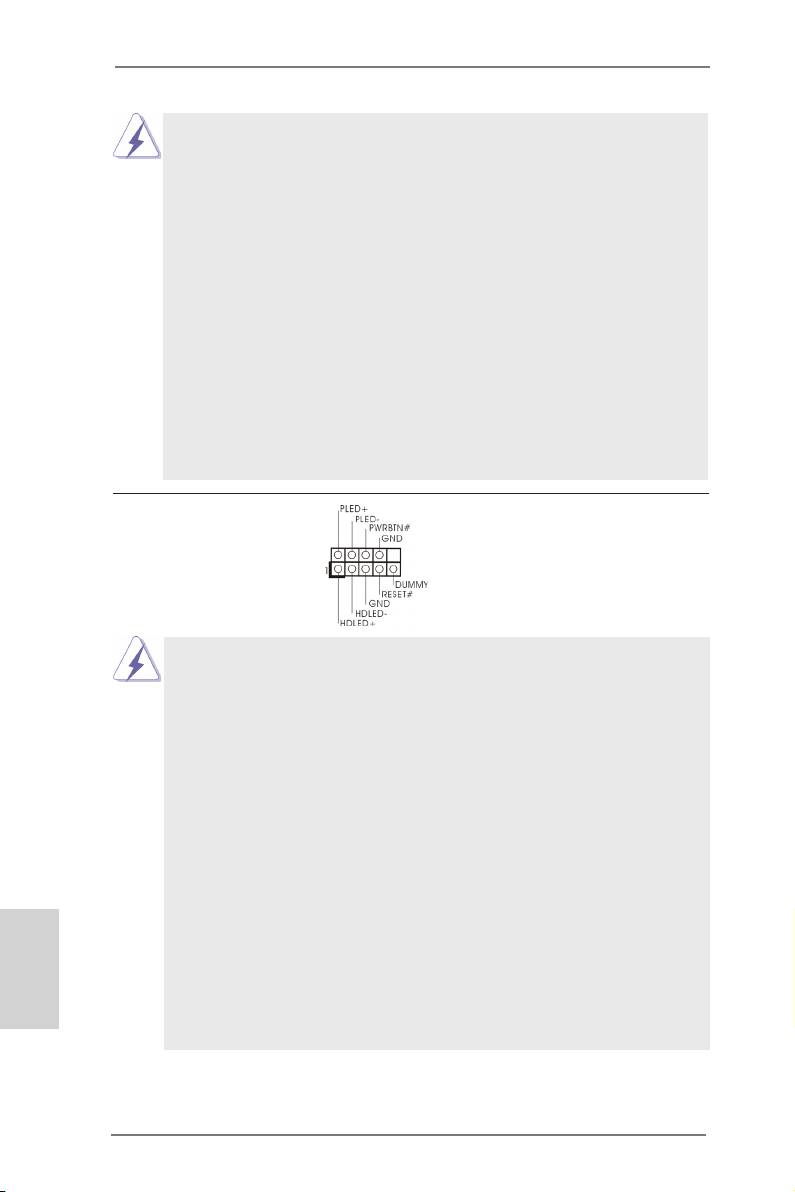

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

(9-pinli PANEL1)

işlevini barındırır.

(bkz. s.2 No. 8)

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

Türkçe

çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken

LED söner.

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED’ini ön panele bağlayın. Sabit

disk veri okurken veya yazarken LED yanar.

98

ASRock E350M1 Motherboard

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

(4-pinli SPEAKER1)

bağlayın.

(bkz. s.2 No. 13)

Kasa Fan Konektörü Lütfen kasa fan kablolarını

(4-pinli CHA_FAN1)

fanına bu konektöre bağlayın

(bkz. s.2 No. 2)

ve siyah kabloyu toprak pinine

bağlayın.

(3-pinli CHA_FAN2)

(bkz. s.2 No. 14)

CPU Fan Konektörü Lütfen fan kablolarını CPU

(3-pinli CPU_FAN1)

fanına bu konektöre bağlayın

(bkz. s.2 No. 1)

ve siyah kabloyu toprak pinine

bağlayın.

ATX Güç Konektörü Lütfen bir ATX güç kaynağını

12

24

(24-pinli ATXPWR1)

bu konektöre bağlayın.

(bkz. s.2 No. 7)

1

13

Bu anakart 24-pinli ATX güç konektörü sağlasa da

12

24

geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da

çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,

lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.

20-Pinli ATX Güç Kaynağını Takma

1

13

Seri port Fişi Bu COM1 şi bir seri port

(9-pinli COM1)

modülünü destekler.

(bkz. s.2 No. 21)

Türkçe

99
