ASRock E350M1: 1. Introdução

1. Introdução

Gratos por comprar nossa placa–mãe E350M1, um produto conável feito com

ASRock um estrito controle de qualidade consistente. Com um excelente desem-

penho, essa placa é dotada de um projeto robusto que atende a ASRock de com-

promisso com a qualidade e durabilidade.

Este Guia de Instalação Rápida apresenta a placa-mãe e o guia de instalação pas-

so a passo. Mais informações detalhadas sobre a placa-mãe podem ser encontra-

das no manual do usuário do CD de suporte.

Porque as especicações da placa mãe e o software de BIOS poderiam ser

atualizados, o conteúdo deste manual pode ser cambiado sem aviso. Em caso de

qualquer modicação deste manual, a versão atualizada estará disponível no

website de ASRock sem prévio aviso. Pode também encontrar as listas das mais

recentes placas VGA e das CPUs suportadas no site da web da ASRock.

Website de ASRock http://www.asrock.com

Se precisar de apoio técnico em relação a este placa-mãe, por favor visite o nosso

sítio da internet para informação especíca acerca do modelo que está a utilizar.

www.asrock.com/support/index.asp

1.1 Este pacote contém

Placa-mãe ASRock E350M1

(Formato Mini-ITX: 6,7 pol. x 6,7 pol., 17,0 cm x 17,0 cm)

Guia de instalação rápida da ASRock E350M1

CD de suporte da placa ASRock E350M1

Dois cabo de dados ATA Serial (SATA) (Opcional)

Uma proteção I/O

A ASRock recorda-lhe...

®

Para obter melhor desempenho em Windows

8 / 8 64-bit / 7 / 7 64-bit /

TM

TM

Vista

/ Vista

64-bit, recomendamos que dena a opção Conguração

de Armazenamento na BIOS para o modo AHCI. Para mais detalhes

acerca da conguração da BIOS consulte o "Manual de utilizador" no

nosso CD de suporte.

Português

81

ASRock E350M1 Motherboard

1.2 Especificações

Plataforma - Formato Mini-ITX: 6,7 pol. x 6,7 pol., 17,0 cm x 17,0 cm

- Condensador Solid para alimentação da CPU

CPU - AMD Dual-Core Zacate E350/E350D APU

TM

- Suporta a tecnologia AMD Cool ‘n’ Quiet

- UMI 2.5 GT/s

Chipsets - AMD A50M Chipsets

Memória - 2 x slots de DDR3 DIMM

- Suporte para memória não intermédia DDR3 1066/800, não

ECC

- Capacidade máxima de memória do sistema: 16GB

(veja o AVISO 1)

Slots de - 1 x slot de PCI Express 2.0 x16 (modo azul @ x4)

Expansão

VGA integrado - Placa gráca AMD Radeon HD 6310 integrada

- DX11 class iGPU, Pixel Shader 5.0

- Memória partilhada máxima 512MB (veja o AVISO 2)

- Três VGA Saída: D-Sub, DVI-D e HDMI portas

- Suporta HDMI com resolução máxima até 1920x1200

(1080P)

- Suporta DVI com resolução máxima até 1920x1200 @ 75Hz

- Suporta D-Sub com resolução máxima até 2048x1536 @

85Hz

- Suportar HDCP função com DVI e HDMI portas

- Suportar 1080p Blu-ray (BD) / HD-DVD playback com DVI e

HDMI portas

Áudio - Áudio HD de 7.1 canais com protecção de conteúdo

(Codec de áudio Realtek ALC892)

- Suporte áudio Blu-ray superior

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Suporta Wake-On-LAN

Português

- Suporta detecção de cabo LAN

- Suporta IEEE 802.3az

Entrada/Saída I/O Panel

pelo painel - 1 x porta para teclado/mouse PS/2

traseiro - 1 x porta VGA/D-Sub

- 1 x porta VGA/DVI-D

- 1 x porta HDMI

- 1 x porta óptica para saída SPDIF

82

ASRock E350M1 Motherboard

- 6 x portas USB 2.0 padrão

- 1 x porta eSATA3

- 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED

VELOCIDADE)

- HD Áudio Jack: Altifalante traseiro / Central/Graves /

Entrada de linha / Altifalante frontal / Microfone

(veja o AVISO 3)

SATA3 - 4 x conectores SATA3, suporte a taxa de transferência

de dados de até 6,0 Gb/s, suporte NCQ, AHCI e “conexão a

quente”

Conectores - 4 x conectores SATA3, suporte a taxa de transferência

de dados de até 6,0 Gb/s

- 1 x Conector do módulo de consumidor infravermelho

- 1 x Conector da porta COM

- Conector do ventilador da CPU/chassis

- Conector de força do ATX de 24 pinos

- Conector Áudio do painel frontal

- 2 x cabezal USB 2.0 (suportar 4 portas USB 2.0 adicionais)

BIOS - 32Mb BIOS AMI

- BIOS UEFI ocial da AMI com suporte para GUI

- Suporta dispositivos “Plug and Play”

- ACPI 1.1 atendendo a eventos de “wake up”

- Suporta dispositivos sem jumper

- Suporte para SMBIOS 2.3.1

- DRAM, FCH, +1V, +1.8V Voltage Multi-adjustment

CD de suporte - Controladores, utilitários, software antivírus (Experimentacao

Versao), CyberLink MediaEspresso 6.5 versão de

demonstração, Navegador Google Chrome e Barra de

Ferramentas

Funcionalidade - ASRock Instant Boot

Única - ASRock Instant Flash (veja o AVISO 4)

- ASRock APP Charger (veja o AVISO 5)

- Booster híbrido:

- ASRock U-COP (veja o AVISO 6)

- B.F.G. (Boot Failure Guard)

Monitor do HW - Sensores de temperature do procesador

- Medição de temperatura da placa-mãe

- Tacômetros de ventilador do Processador/chassis

Português

- Ventoinha da CPU/Chassis silenciosa (Permite o ajuste

automático da velocidade da ventoinha do chassis através

da temperatura da CPU ou da placa principal)

- Controlo de velocidade da ventoinha da CPU/Chassis

83

ASRock E350M1 Motherboard

- Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore

®

®

TM

Sistema - Microsoft

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/

TM

Vista

64-bit / XP / Centro de multimedia XP / XP 64-bit

Operacional

Certicações - FCC, CE, WHQL

- “ErP/EuP Ready” (é necessária alimentação eléctrica

“ErP/EuP Ready”) (veja o AVISO 7)

* Para informações mais detalhadas por favor visite o nosso sítio Web:

http://www.asrock.com

AVISO

Tenha em atenção que a operação de overclocking envolve alguns riscos,

nomeadamente no que diz respeito ao ajuste das denições do BIOS, à aplicação da

tecnologia Untied Overclocking ou à utilização de ferramentas de overclocking

de terceiros. O overclocking pode afectar a estabilidade do seu sistema ou até

mesmo causar danos ao nível dos componentes e dispositivos que integram o

sistema. Esta operação é da total responsabilidade do utilizador. Não nos

responsabilizamos pelos possíveis danos resultantes do overclocking.

AVISO!

1. Devido às limitações do sistema operativo, o tamanho real da memória

pode ser inferior a 4 GB uma vez que uma parte desta está reservada

®

para utilização pelo sistema operativo no âmbito do Windows

8 / 7 /

TM

®

Vista

/ XP. No caso da CPU de 64 bits do Windows

OS, esta limita-

ção não existe.

2. O máximo tamanho de memória compartilhada é denido por vendedor

de chipset e é sujeito a mudar. Verique o AMD website para a última

informação.

3. Em termos do microfone, esta placa-principal suporta ambos os modos

estéreo e mono. Quanto à saída de áudio, esta placa-principal suporta

os modos de 2, 4, 6 e 8 canais. Consulte a tabela na página 3 para uma

ligação correcta.

4. ASRock Instant Flash est un utilitaire de ash du BIOS ash intégré dans

la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de

mettre à jour le BIOS du système sans entrer d’abord dans

®

un système d’exploitation tel que MS-DOS ou Windows

. Avec cet utilitai-

Português

re, vous pouvez appuyer sur la touche <F6> pendant le POST ou sur

la touche <F2> durant le menu de conguration du BIOS pour accéder

à ASRock Instant Flash. Lancez simplement cet outil et enregistrez le

nouveau chier BIOS sur votre lecteur ash USB, sur une disquette ou

un disque, avant de pouvoir mettre à jour votre BIOS en quelques clics

seulement, sans préparer de disquette supplémentaire ni d’autre utilitaire

ash compliqué. Veuillez noter que le lecteur ash USB ou le disque dur

doit utiliser le système de chiers FAT32/16/12.

84

ASRock E350M1 Motherboard

5. Se procura uma forma mais rápida e com menos restrições de carregar

os seus dispositivos Apple, incluindo iPhone/iPod/iPad Touch, a ASRock

oferece-lhe uma maravilhosa solução - o ASRock APP Charger. Basta

instalar o controlador APP Charger e o seu iPhone irá carregar muito

mais rapidamente no seu computador - até 40% mais rápido. O ASRock

APP Charger permite-lhe carregar diversos dispositivos Apple simultane-

amente e suporta até o carregamento contínuo quando o seu PC entrar

no modo de Suspensão (S1), Suspender para a RAM (S3), modo de

hibernação (S4) ou encerramento (S5). Com o controlador APP Charger

instalado, pode desfrutar facilmente da mais incrível experiência de

carregamento de sempre.

Página Web da ASRock: http://www.asrock.com/Feature/AppCharger/

index.asp

6. Assim que se detecta um superaquecimento na CPU, o sistema se

desliga automaticamente e o botão de energia do chassis ca inativo.

Cheque o ventilador da CPU na placa–mãe, para vericar se está funcio-

nando corretamente antes de religar o sistema. Para melhorar a dissipa-

ção de calor, lembre-se de aplicar o material de interface térmica entre o

processador e o dissipador de calor.

7. EuP, que signica Energy Using Product (Produto que Utiliza Energia),

foi uma provisão regulada pela União Europeia para denir o consumo

de energia para o sistema concluído. De acordo com a EuP, a corrente

AC total do sistema concluído deverá ser inferior a 1.00W no estado de

modo desligado. Para satisfazer a norma EuP, é necessário uma placa-

mãe e uma fonte de alimentação eléctrica que estejam em conformidade

com a norma EuP. De acordo com a sugestão da Intel, a fonte de alimen-

tação em conformidade com a norma EuP deve satisfazer o padrão, isto

é, a eciência energética de reserva de 5v deve ser superior a 50% com

um consumo de corrente de 100 mA. Para selecção da fonte de alimen-

tação em conformidade com a norma EuP, recomendamos que conrme

com o fabricante da fonte de alimentação para mais detalhes.

Português

85

ASRock E350M1 Motherboard

1.3 Configuração dos Jumpers

A ilustração mostra como os jumpers são

congurados. Quando há uma capa de

jumpers sobre os pinos, diz–se que o jump-

er está “curto”. Não havendo capa sobre os

pinos, o jumper está “aberto”. A ilustração

mostra um jumper de 3 pinos em que os

pinos 1 e 2 están “curtos” quando a capa

de jumper estiver colocada sobre esses 2

pinos.

Jumper Conguração

Restaurar CMOS

(CLRCMOS1, jumper de 3 pinos)

(veja a folha 2, No. 6)

Conguração-padrão

Limpar o CMOS

Nota: CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os

parâmetros do sistema para os valores predenidos, encerre o computador

e desligue a cha da tomada. Depois de aguardar 15 segundos, utilize uma

tampa de jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5

segundos. No entanto, não limpe o CMOS logo após ter efectuado a actuali-

zação da BIOS. Se precisar de limpar o CMOS logo após ter terminado uma

actualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-

lo antes de efectuar a acção de limpeza do CMOS. Tenha em atenção que a

palavra-chave, data, hora, perl predenido de utilizador, 1394 GUID e ende-

reço MAC apenas serão limpos se a bateria do CMOS for retirada.

Português

86

ASRock E350M1 Motherboard

1.4 Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper

sobre estes conectores. A colocação de pontos de jumper sobre os

conectores causará danos irreversíveis à placa-mãe.

Conector Figura Descrição

Conectores ATA3 Serial Estes quatro conectores Serial

(SATA3_1: veja a folha 2, No. 12)

ATA3 (SATA3) suportam

(SATA3_2: veja a folha 2, No. 10)

unidades de disco rígido SATA

SATA3_2

SATA3_4

(SATA3_3: veja a folha 2, No. 11)

como dispositivos de

(SATA3_4: veja a folha 2, No. 9)

armazenamento internos. A

atual interface SATA3 permite

SATA3_1

SATA3_3

uma taxa de transferência de

dados de até 6.0 Gb/s.

Cabo de dados Tanto a saída do cabo de Serial

ATA (SATA) dados SATA pode ser

(opcional)

conectado ao disco rígido

SATA / SATAII / SATA3 quanto

o conector SATAII / SATA3 na

placa mãe.

Cabezal USB 2.0 Além das seis portas USB

(USB6_7 de 9 pinos)

2.0 por defeito no painel de

(veja a folha 2, No. 19)

entrada/saída, há duas

ligações USB 2.0 nesta placa-

mãe. Cada ligação USB 2.0

pode suportar duas portas USB

U SB_PWR

(USB8_9 de 9 pinos)

2.0.

P-9

P +9

(veja a folha 2, No. 18)

GND

DUMMY

1

GND

P +8

P-8

U SB_PWR

Conector do módulo Este conector suporta um

de consumidor infravermelho receptor remoto.

(CIR1 de 4 pinos)

(veja a folha 2, No. 17)

Português

87

ASRock E350M1 Motherboard

Conector Áudio do painel Esta é uma interface para o

GND

P RESENCE#

M IC_RET

frontal cabo de áudio no painel frontal,

OUT_RET

(HD_AUDIO1 de 9 pinos)

que permite uma conexão e

1

(veja a folha 2, No. 20)

controle convenientes dos

O UT2_L

dispositivos de áudio.

J _SENSE

O UT2_R

M IC2_R

M IC2_L

1. Áudio de elevada denição que suporta a sensibilidade da tomada,

mas o o do painel existente no chassis tem de suportar HDA para

funcionar correctamente. Siga s instruções que aparecem no manual

e no manual do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio

do painel frontal, como a gura abaixo mostra:

A. Ligue o Mic_IN (MIC) ao MIC2_L.

B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.

C. Ligue o Ground (GND) ao Ground (GND).

D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não

necessita de os ligar para o painel de áudio AC’97.

E. Para activar o microfone frontal.

®

Para os Sistemas Operativos Windows

XP / XP 64 bits:

Seleccione “Misturador”. Seleccione “Gravador”. Depois clique

em “Microfone frontal”.

®

Para os Sistemas Operativos Windows

8 / 8 64-bit / 7 / 7

TM

TM

64-bit / Vista

/ Vista

64-bit:

Aceda ao separador “Microfone frontal” no painel de Controlo

Realtek. Ajuste o “Volume de gravação”.

Conector do sistema no Este conector acomoda

painel diversas funções de

(PANEL1 de 9 pinos)

sistema no painel frontal.

(veja a folha 2, No. 8)

Ligue o botão de alimentação, o botão de reposição e o indicador do

estado do sistema no chassis a este conector de acordo com a descrição

abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os

cabos.

Português

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode congu-

rar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão

de reposição para reiniciar o computador caso este bloqueie e não seja

possível reiniciar normalmente.

88

ASRock E350M1 Motherboard

PLED (LED de alimentação do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis.

O LED cará acesso quando o sistema estiver em funcionamento. O LED

cará intermitente quando o sistema estiver no estado de suspensão S1.

O LED cará desligado quando o sistema estiver nos estados de suspen-

são S3/S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O

LED cará acesso quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um

módulo de painel frontal consiste principalmente em um botão de alimen-

tação, um botão de reposição, um LED de alimentação, um LED de acti-

vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel

frontal do chassis a este conector, certique-se que os os e os pinos têm

uma correspondência exacta.

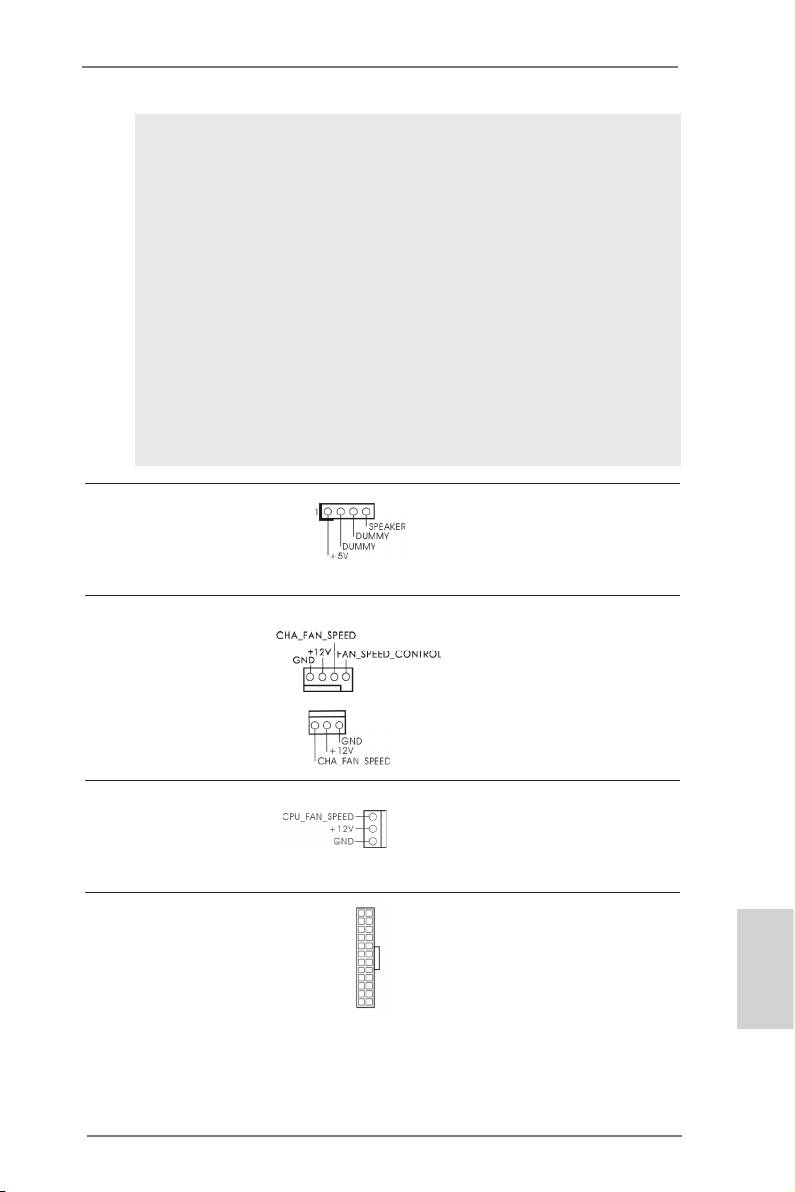

Conector do alto-falante Ligue o alto-falante do chassi

do chassi neste conector.

(SPEAKER1 de 4 pinos)

(veja a folha 2, No. 13)

Conector do ventilador do chassis Ligue o cabo do ventilador

(CHA_FAN1 de 4 pinos)

neste conector, coincidindo o o

(veja a folha 2, No. 2)

preto com o pino de aterramen

to.

(CHA_FAN2 de 3 pinos)

(veja a folha 2, No. 14)

Conector do ventilador da Ligue o cabo do ventilador da

CPU CPU, coincidindo o o preto

(CPU_FAN1 de 3 pinos)

com o pino de aterramento.

(veja a folha 2, No. 1)

Conector de força do ATX Ligue a fonte de alimentação

12

24

(ATXPWR1 de 24 pinos)

ATX neste conector.

(veja a folha 2, No. 7)

1

13

Português

89

ASRock E350M1 Motherboard
