ASRock AD2700B-ITX: 2. 시스템 바이오스 정보

108

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

한 국 어

2. 시스템 바이오스 정보

메인보드의 플래쉬 메모리에는 바이오스 셋업 유틸리티가 저장되어 있습니다 .

컴퓨터를 사용하실 때 , “자가진단 테스트”(POST) 가 실시되는 동안 <F2> 또는

<Del> 키를 눌러 바이오스 셋업으로 들어가세요 ; 만일 그렇게 하지 않으면 POST

는 테스트 루틴을 계속하여 실행할 것입니다 . 만일 POST 이후 바이오스 셋업을 하

기 원하신다면 ,<Ctl>+<Alt>+<Delete> 키를 누르거나 , 또는 시스템 본체의 리셋

버튼을 눌러 시스템을 재 시작하여 주시기 바랍니다 . 바이오스 셋업 프로그램은 사용

하기 편하도록 디자인되어 있습니다 . 각 항목은 다양한 서브 메뉴 표가 올라오며 미

리 정해진 값 중에서 선택할 수 있도록 되어 있습니다 . 바이오스 셋업에 대한 보다 상

세한 정보를 원하신다면 보조 CD 안의 포함된 사용자 매뉴얼 (PDF 파일 ) 을 따라 주

시기 바랍니다 .

3. 소프트웨어 지원 CD 정보

이 메인보드는 여러 가지 마이크로소프트 윈도우 운영 체계를 지원합니다 :

7 32 비트 . 메인보드에 필요한 드라이버와 사용자 편의를 위해 제공되는 보조 CD 는

메인보드 의 기능을 향상시켜 줄 것입니다 . 보조 CD 를 사용하여 시작하시려면 , CD-

ROM 드라이브에 CD 를 넣어주시기 바랍니다 . 만일 고객님의 컴퓨터가 “AUTO-

RUN” 이 가능하다면 자동으로 메인 메뉴를 모니터에 디스플레이 시켜 줄 것입니다 .

만일 자동으로 메인 메뉴가 나타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있

는 BIN 폴더 ASSETUP.EXE 파일을 더블 클릭하여 주시기 바랍니다 .

(D:

\

BIN

\

ASSETUP.EXE,  D: 는 CD-ROM 드라이브 )

109

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

１、はじめに

ASRock AD2700B-ITX / AD2500B-ITX マザーボードをお買い上げいただきありが

とうございます。本製品は、弊社の厳しい品質管理の下で製作されたマザーボードです。

本製品は、弊社の品質と耐久性の両立という目標に適合した堅牢な設計により優れた性

能を実現します。このクイックインストレーションガイドには、マザーボードの説明および段階

的に説明したインストレーションの手引きが含まれています。マザーボードに関するさらに

詳しい情報は、「サポート CD」のユーザーマニュアルを参照してください。

マザーボードの仕様および BIOS ソフトウェアは、アップデートされること

が有りますので、マニュアルの内容は、予告なしに変更されることがあり

ます。本マニュアルに変更が有った場合は、弊社のウェブサイトに通告な

しに最新版のマニュアルが掲載されます。最新の VGA カードおよび CPU サ

ポートリストもウェブサイトでご覧になれます。ASRock 社ウェブサイト：

http://www.asrock.com

このマザーボードに関連する技術サポートが必要な場合、当社の Web サイト

にアクセスし、使用しているモデルについての特定情報を見つけてくださ

い。

www.asrock.com/support/index.asp

1.1  パッケージ内容

ASRock AD2700B-ITX / AD2500B-ITX マザーボード：

(Mini-ITX フォームファクター : 6.7-in x 6.7-in, 17.0 cm x 17.0 cm)

ASRock AD2700B-ITX / AD2500B-ITX クイックインストレーションガイド

ASRock AD2700B-ITX / AD2500B-ITX サポート CD

2 x シリアル ATA (SATA) データケーブル（オプション）

1 x I/O パネルシールド

日本語

110

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

1.2  仕様

 プラットフ

- Mini-ITX フォームファクター :

 ォーム

  6.7-in x 6.7-in, 17.0 cm x 17.0 cm

- 全ソリッド・キャパシター設計 (AD2700B-ITX)

- CPU 電源用固体コンデンサ (AD2500B-ITX)

 CPU

- Intel

®

 Dual-Core Atom

TM

プロセッサ D2700 (2.13 GHz)

  (AD2700B-ITX)

- Intel

®

 Dual-Core Atom

TM

プロセッサ D2500 (1.86 GHz)

  (AD2500B-ITX)

- ハイパースレッドテクノロジをサポート (AD2700B-ITX)

  ( 注意 1 を参照 )

 ヱップセット

- サウスブリッジ : Intel

®

 NM10 Express

 メモリー

- DDR3 SO-DIMM スロット x 2

- DDR3 1066/800 non-ECC, un-buffered メモリーに対応

- システムメモリの最大容量 : 4GB ( 注意 2 を参照 )

 拡張スロット

- 1 x PCI スロット

 グラフィック

- Intel

®

 PowerVR SGX545

- DirectX 9.0、Pixel Shader 3.0

- 1920x1200 @ 60Hz の最大解像度で D-Sub をサポート

 オーディオ

- 5.1 CH HD オーディオ (VIA

®

 VT1705 オーディオ Codec)

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

 (AD2700B-ITX)  - Realtek RTL8111E

- Wake-On-LAN をサポート

- LAN ケーブル検出をサポート

- Energy Efficient Ethernet 802.3az をサポート

- PXE をサポート

 LAN

- Realtek PCIE x1 LAN RTL8105E

 (AD2500B-ITX)  - 速度 10/100 Mb/s

- Wake-On-LAN をサポート

- PXE をサポート

 リアパネル

I/O Panel

 I/O

- PS/2 マウスポート x 1

 (AD2700B-ITX)  - PS/2 キーボードポート x 1

- パラレルポート (ECP/EPP サポート ) x 1

- シリアルポート ( コネクター倦状：COM1) x 1

- VGA ポート x 1

- Ready-to-Use USB 2.0 ポート x 2

- Ready-to-Use USB 3.0 ポート x 2

- LED（ACT/LINK LED および SPEED LED）付き RJ-45 LAN

  ポート x 1

- オーディオジャック：入力、前部スピーカー、マイク入力

日本語

111

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

日本語

 リアパネル

I/O Panel

 I/O

- PS/2 マウスポート x 1

 (AD2500B-ITX)  - PS/2 キーボードポート x 1

- パラレルポート (ECP/EPP サポート ) x 1

- シリアルポート ( コネクター倦状：COM1) x 1

- VGA ポート x 1

- Ready-to-Use USB 2.0 ポート x 4

- LED（ACT/LINK LED および SPEED LED）付き RJ-45 LAN

  ポート x 1

- オーディオジャック：入力、前部スピーカー、マイク入力

 USB 3.0

- 2 x リア USB 3.0 ポート (ASMedia ASM1042)、USB

 (AD2700B-ITX)    1.0/2.0/3.0 に最高 5Gb/s まで対応

 コネクター

- 2 x SATA2 3.0Gb/ 秒コネクタが、NCQ、AHCI および

 “

Hot

  Plug

”

( ホットプラグ ) 機能

- IR ヘッダー x 1

- コンシューマー赤外線モジュールヘッダー x 1

- CPU/ シャーシファンコネクタ

- 24 ピン ATX 電源コネクター

- フロントパネルオーディオコネクター

- USB 2.0 ヘッダー (USB 2.0 用 4 ポートをサポート ) x 2

 BIOS 関連機能

- 16Mb AMI BIOS

- AMI UEFI Legal BIOS（GUI サポート）

- プラグ＆プレイをサポート

- ACPI 1.1 準拠ウェイクアップイベント

- jumperfree モードサポート

- SMBIOS 2.3.1 サポート

 サポート CD

- ドライバ、ユーティリティ、AntiVirus ソフトウェア ( 試用バー

  ジョン )、CyberLink MediaEspresso 6.5 試用版、ASRock

  ソフトウェアスイート (CyberLink DVD スイート ・OEM および試

  用 ; Creative Sound Blaster X-Fi MB - 試用 ; ASRock

  MAGIX Multimedia Suite - OEM)

 特徴

- ASRock インスタントブート

- ASRock Instant Flash ( 注意 3 参照 )

- ASRock APP ヱャージャー ( 注意 4 を参照 )

- ASRock SmartView ( 注意 5 を参照 )

- ASRock XFast USB ( 注意 6 を参照 )

- ASRock XFast LAN ( 注意 7 を参照 )

- ハイブリッドブースタ :

- CPU 周波数無段階制御 ( 注意 8 を参照 )

- ASRock U-COP ( 注意 9 を参照 )

- 起動障害保護 (Boot Failure Guard:B.F.G.)

112

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

 モニター

- CPU 温度検知

- マザーボード温度検知

- CPU ファンタコメータ

- シャーシファンタコメータ

- CPU/ マザーボードクワイエットファン

- 電源モニター : +12V, +5V, +3.3V, Vcore

 OS

- Microsoft

®

 Windows

®

7 32-bit compliant

 認証

- FCC, CE, Microsoft

®

 WHQL 認証済み

- ErP/EuP 対応（ErP/EuP 対応の電源装置が必要です）

  ( 注意 10 を参照 )

 * 製品の詳細については、http://www.asrock.com を御覧なさい。

警告

オーバークロック（BIOS 設定の調整、アンタイド・オーバークロック・テクノロ

ジーの適用、第三者のオーバークロックツールの使用など）はリスクを伴いますので

ご注意ください。オーバークロックするとシステムが不安定になったり、システムの

コンポーネントやデバイスが破損することがあります。ご自分の責任で行ってくださ

い。弊社では、オーバークロックによる破損の責任は負いかねますのでご了承くださ

い。

日本語

113

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

日本語

注意

1.

 “ハイパースレッドテクノロジ”の設定については、サポート CD の

「ユーザーマ ニュアル」の 31 ページをヱェックしてください。

2.

ヱップセット制限のため、Windows

®

 OS 使用下において、システム使用のリ

ザーブに対する実際の記憶容量は 4GB 未満である可能性があります。

3.

ASRock Instant Flash は、Flash ROM（フラッシュ ROM）に組み込ま

れている BIOS フラッシュユーティリティです。この便利な BIOS 更新ツールに

より、MS-DOS あるいは Windows

®

のように最初にオペレーティングシステム

に入る必要なしに、システム BIOS を更新することができます。このユーティリ

ティでは、POST の間に <F6> キーを、 あるいは BIOS 設置アップメニューの

際に <F2> キーを押すことで、ASRock Instant Flash にアクセスするこ

とができます。このツールを起動し、新規 BIOS ファイルを USB フラッシュドラ

イブ、フロッピーディスク、またはハードドライブに保存、そしていくつかのクリック

だけで、その他のフロッピーディスクや複雑なフラッシュユーティリティを使用せ

ずに BIOS を更新することができます。ご使用の際には、USB フラッシュドライ

ブあるいはハードドライブが FAT32/16/12 ファイルシステムを使用している

ことを確認してください。

4.

iPhone/iPod/iPad Touch など Apple デバイスを迅速かつお手軽に充

電するために、ASRock では ASRock APP チャージャーという素晴らしいソ

リューションをご用意しています。APP チャージャードライバをインストールす

るだけで、ご使用の iPhone をコンピュータから素早く充電することができま

す。充電時間は従来より最高 40% も速くなります。ASRock APP チャージャー

をお使いいただくと複数の Apple デバイスを同時に素早く充電できます。本

製品は PC がスタンバイモード (S1)、メモリサスペンドモード (S3)、休止モード

(S4) または電源オフ (S5) の時にも継続充電をサポートします。APP チャー

ジャードライバをインストールしていただくと、これまでにない充電性能に充分

ご満足いただけることでしょう。ASRock の Web サイト : http://www.

asrock.com/Feature/AppCharger/index.asp

5.

インターネットブラウザの新しい SmartView 機能は、よくアクセスするウェ

ブサイト、閲覧履歴、Facebook の友達およびあなたのリアルタイムの

ニュースフィードを、よりパーソナルなインターネット体験のために改良され

たビューに一体化させた、IE 用の賢いスタートページです。 ASRock マザー

ボードは独占的に SmartView ユーティリティを備えており、あちこち移動する

友達と連絡を取り合うのに役立ちます。 SmartView 機能を使用するには、

お使いの OS のバージョンが Windows

®

 7 であり、ブラウザの

バージョンが IE8 であることをご確認ください。 ASRock ウェブサイト：

http://www.asrock.com/Feature/SmartView/index.asp

6.

ASRock XFast USB は USB ストレージデバイス性能を拡張することがで

きます。デバイスの特長により性能は異なります。

114

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

日本語

7.

ASRock XFast LAN は以下のメリットを含め、高速インターネットアクセスを

提供します。LAN アプリケーション優先順位：アプリケーションの理想的な優先

順位を設定し、新しいプログラムを追加することができます。ゲームの低いレ

イテンシ : オンラインゲームの優先順位を高く設定した後に、ゲームのレイテン

シを下げることができます。トラフィックの成形 :Youtube HD ビデオを視聴し

ながらファイルをダウンロードできます。データのリアルタイムの分析 : ステー

タスウィンドウがあれば、現在転送しているデータストリームを容易に認識でき

ます。

8.

このマザーボードは、無段階制御を提供しますが、オーバークロッキング

の実行はお薦めしません。推奨 CPU バス周波数以外の周波数は、システム

を不安定にしたり CPU を損傷したりすることがあります。

9.

CPU のオーバーヒートが検出されますと、システムは自動的にシャットダウ

ンされます。システムのレジュームを行う前に、マザーボード上の CPU 冷

却ファンが正しく機能しているか確認してから電源コードを外し、そして再

度つないでください。放熱効果を高める為には、PC システムのインストー

ル時に、CPU とヒートシンクの間に放熱グリースをスプレイするのが効果的

です。

10.

Energy Using Product（エコデザイン）の略語 EuP は完成システムの消

費電力を定義するために欧州連合により規制された条項です。 EuP に従っ

て、管制システムの総 AC 電力はオフモード条件下で 1.00W 未満に抑える必

要があります。EuP 規格を満たすには、EuP 対応マザーボードと EuP 対応

電源が必要です。 Intel の提案に従い、EuP 対応電源装置は規格を満たす

必要があります、つまり 5v のスタンバイ電力効率は 100 mA の消費電流下

で 50% 以上でなければなりません。 EuP 対応電源装置を選択する場合、電

源装置製造元に詳細を確認するようにお勧めします。

115

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

日本語

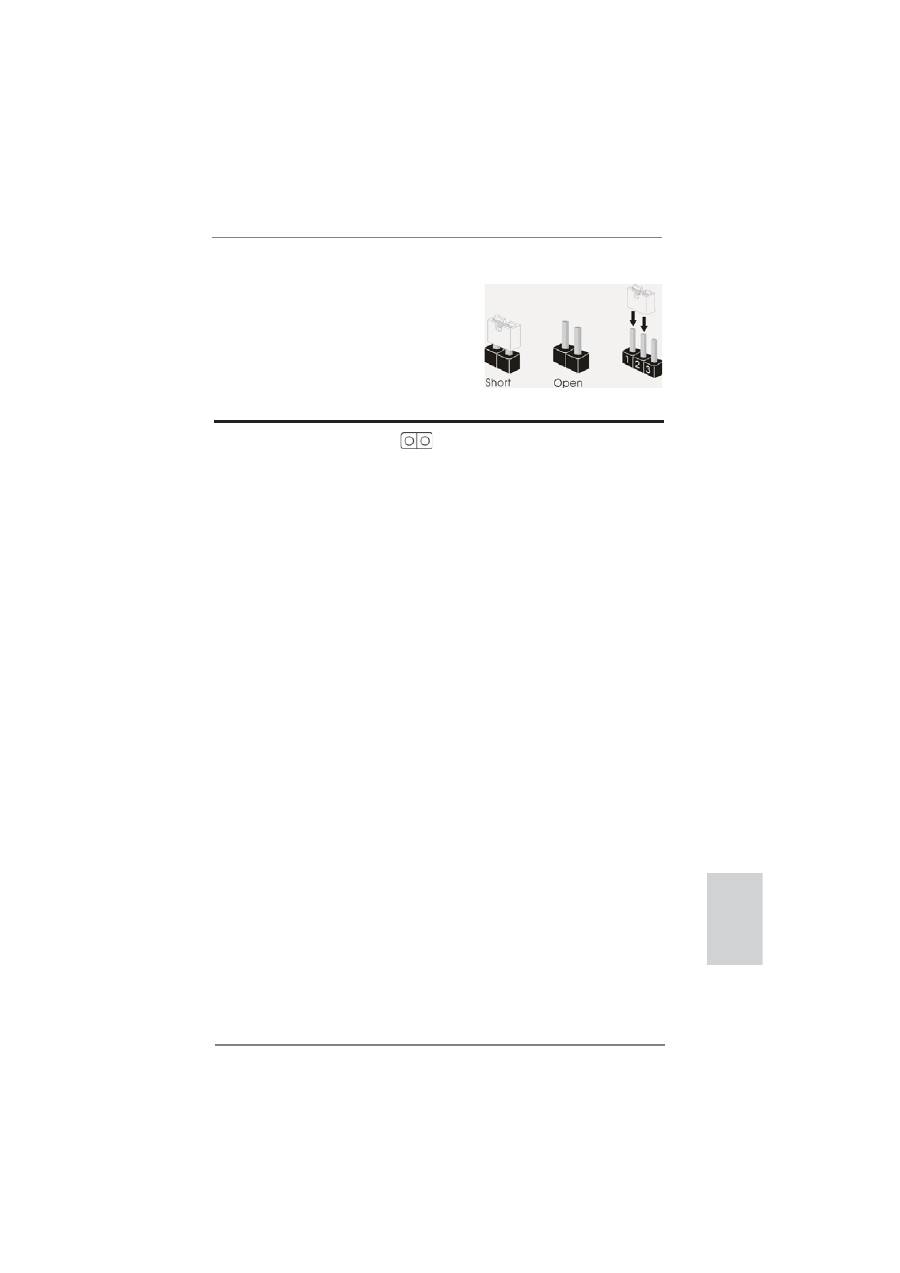

1.3  ジャンパ設定

右の図はジャンパがどのように設定されているかを示しま

す。ジャンパキャップがピンに置かれている場合、ジャンパ

は  “ショート” になります。ジャンパキャップがピンに置か

れていない場合、ジャンパ は “オープン”になります。右の

図で、３ピンジャンパで、1-2 ピンを  “ショート”の場合、こ

れらの２つのピンにジャンパキャップを置きます。

ジャンパ

設定

説明

クリア CMOS

(CLRCMOS1、2 ピンジャンパ )

ページ２や 3, アイテム 11 を参照

注 :

CLRCMOS1 では、CMOS のデータを消去します。CMOS のデータには、システムパ

スワード、日付、時間、システムセットアップパラメータなどのシステムセット

アップ情報が含まれています。システムパラメータをクリアしてデフォルトのセッ

トアップにリセットするには、コンピュータの電源をオフにして電源装置から電源

コードを抜きます。15 秒待ってから、ジャンパキャップを使用して CLRCMOS1 の 2

つのピンを 5 秒間ショートします。

2 ピンジャンパ

116

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

シリアル ATAII コネクタ

これら 2 本のシリアル ATAII

SATAII_1: ページ２や 3, アイテム 14 を参照

(SATAII）コネクタは内蔵スト

SATAII_2: ページ２や 3, アイテム 6 を参照

レーデバイスに使用する SATA

データケーブルに対応していま

す。現在の SATAII インタフェー

スの最大データ転送速度は

3.0 Gb/s です。

1.4 オンボードのヘッダとコネクタ類

オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ

ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ

にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場

合があります。

シリアル ATA（SATA）

データケーブル（オプション）

SATA データケーブルのどちらかの

端をマザーボードの SATA /SATAII

ハードディスク、または SATAII

コネクタに接続できます。

USB 2.0 ヘッダ

I/O パネルには、デフォルト

(9 ピン USB4_5)

の USB 2.0 ポート以外に、この

ページ２や 3, アイテム 13 を参照

マザーボードに 2 つの USB 2.0

ヘッダが搭載されています。それ

ぞれの USB 2.0 ヘッダは 2 つの

(9 ピン USB6_7)

USB 2.0 ポートをサポートできま

ページ２や 3, アイテム 7 を参照

す。

日本語

赤外線モジュールコネクタ

このコネクタは赤外線の無線送受信

(5 ピン IR1)

モジュールに対応します。

ページ２や 3, アイテム 8 を参照

1

IRTX

+5VSB

DUMMY

IRRX

GND

SA

TAII_2

SA

TAII_1

1

ATX+5VSB

IRTX

GND

IRRX

コンシューマー赤外線モジュールヘッダー

このヘッダーは、リモコン受光部

(4 ピン CIR1)

の接続に使用することができます。

ページ２や 3, アイテム 10 を参照

117

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

日本語

システムパネルコネクタ

このコネクタは数種類のシステム

(9 ピン PANEL1)

フ

ロントパネルの機能を提供しま

ページ２や 3, アイテム 9 を参照

す。

シャーシに付いている電源スイッチ、リセットスイッチ、システムステータ

スインジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。

ケーブルを接続する前にピンの正負極性にご注意ください。

PWRBTN ( 電源スイッチ ):

前面パネルに付いている電源スイッチに接続します。電源スイッチによるシス

テム電源オフ方法を設定して変更することも可能です。

RESET ( リセットスイッヱ ):

シャーシの前面パネルに付いているリセットスイッチに接続します。コン

ピュータがフリーズし、正常な再起動をしない場合は、リセットスイッチを

押してコンピュータを再起動します。

PLED ( システム電源 LED):

シャーシの前面パネルに付いている電源ステータスインジケータに接続しま

す。LED は、システムが動作しているときに点灯します。LED はシステム

が S1 スリープ状態のときに点滅します。システムが S3 または S4 スリープ状

態になるか、電源オフ (S5) になると、LED は消灯します。

1.

ハイディフィニションオーディオはジャックセンシングをサポー

トしますが、正しく機能するためにシャーシのパネルワイヤが

HAD をサポートする必要があります。このマニュアルとシャー

シのマニュアルの指示に従って、システムを取り付けてくださ

い。

2.

AC’97 オーディオパネルを使用する場合、次のように前面パ

ネルのオーディオヘッダに取り付けてください。

A.

Mic_IN (MIC) を MIC2_L に接続します。

B.

Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を

OUT2_L に接続します。

C.

Ground (GND) を Ground (GND) に接続しま

す。

D.

MIC_RET と OUT_RET はオーディオパネル専用です。

AC’97 オーディオパネルに接続する必要はありません。

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

フロントオーディオパネルコネクタ

このコネクタは、オーディオ機器

(9 ピン HD_AUDIO1)

との便利な接続とコントロールを

ページ２や 3, アイテム 17 を参照

可能にするフロンとオーディオパ

ネルのためのインターフェイスで

す。

118

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

シャーシスピーカーヘッダ

シャーシのスピーカーとこのヘッ

(4 ピン SPEAKER1)

ダを接続してください。

ページ２や 3, アイテム 12 を参照

シャーシファンコネクタ

(3 ピン CHA_FAN1)

ページ２や 3, アイテム 3 を参照

ファンケーブルをファンコネクタ

に接続し、黒いワイヤをアースピ

ンに合わせてください。

HDLED ( ハードドライブアクティビティ LED):

シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続

します。LED は、ハードドライブがデータの読み込みまたは書き込み動作を

しているときに点灯します。

前面パネルのデザインはシャーシによって異なります。前面パネルモジュール

は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブア

クティビティ LED、スピーカーなどから構成されています。シャーシの前面

パネルモジュールをこのヘッダに接続する際は、ワイヤとピンの割り当てが正

しく対応していることを確認してください。

CPU ファンコネクタ

このコネクタには CPU ファンケー

(3 ピン CPU_FAN1)

ブルを接続します。黒いコードは

ページ２や 3, アイテム 1 を参照

アースピンに接続してください。

日本語

20 ピン ATX 電源装置の取り付け

12

 1

24

13

このマザーボードには 24 ピン ATX 電源コネクタが装備されており、

従来の 20 ピン ATX 電源装置を採用している場合でも作動します。

20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と共に電源

装置にプラグを差し込みます。

ATX パワーコネクタ

ATX 電源コネクタを接続します。

(24 ピン ATXPWR1)　

ページ２や 3, アイテム 5 を参照

12

 1

24

13

GND

+12V

CPU_FAN_SPEED

119

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

日本語

2．BIOS 情報

BIOS セットアップユーティリティはマザーボードのフラッシュメモリに保存されています。コン

ピュータを起動させた後、POST（パワーオンセルフテスト）中に〈F2〉または <Del> を押し、

BIOS セットアップユーティリティに入ってください。押さない場合、POST はテストルーチンを

続けます。テストを実行した後に BIOS セットアップユーティリティに入りたい場合、POST 終

了後〈Ctrl〉＋〈Alt〉＋〈Delete〉を押すか、ケースのリセットスイッチを押してシステムを

再起動してください。BIOS セットアップユーティリティは、ユーザーフレンドリであることを目

指しています。これはメニュウ方式のプログラムです。スクロールさせることで様々なサブ

メニューを表示し、かつあらかじめ定義した選択肢から選択することが可能です。BIOS セッ

トアップの詳細な情報については、サポート CD 内のユーザーズマニュアル (PDF ファイル )

をごらんください。

3．ソフトウェア　サポート CD 情報

このマザーボードは Microsoft

®

 Windows

®

 7 32-bit

といった様々なマイクロソフト ウ

インドウズ オペレーティングシステムをサポートします。マザーボードに付属しているサ

ポート CD はマザーボードの特徴を有効にするために必要なドライバやユーティリティを

含んでいます。サポート CD を使用するには、CDROM ドライブに CD を挿入してください。

AUTORUN 機能が有効な場合、自動的にメインメニュウが立ち上がります。AUTORUN 機

能が無効な場合、サポート CD 内の BIN フォルダにある ASSETUP.EXE をダブルクリック

することにより、メインメニュウが立ち上がります。
