ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

1. 主板簡介

謝謝你采用了華擎 AD2700B-ITX  /  AD2500B-ITX 主板 , 本主板由華擎嚴格制造 , 質量

可靠 , 穩定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳

細的主板信息可參看驅動光盤的用戶手冊。

由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另

行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找

到最新的顯卡和 CPU 支持表。

華擎网址：http://www.asrock.com

如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機

種的規格信息。

www.asrock.com/support/index.asp

1.1 包裝盒內物品

華擎 AD2700B-ITX / AD2500B-ITX 主板

(Mini-ITX 規格 : 6.7 英吋 X 6.7 英吋 , 17.0 厘米 X 17.0 厘米 )

華擎 AD2700B-ITX / AD2500B-ITX 快速安裝指南

華擎 AD2700B-ITX / AD2500B-ITX 支持光盤

兩條 Serial ATA(SATA) 數據線 ( 選配 )

一塊 I/O 擋板

簡體中文

121

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

簡體中文

1.2 主板規格

 架构

- Mini-ITX 規格 :

  6.7 英吋 X 6.7 英吋 , 17.0 厘米 X 17.0 厘米

- 全固態電容設計 (AD2700B-ITX)

- CPU 供電電路固態電容 (AD2500B-ITX)

 處理器

- Intel

®

 Dual-Core Atom

TM

D2700 處理器 (2.13 GHz)

  (AD2700B-ITX)

- Intel

®

 Dual-Core Atom

TM

D2500 處理器 (1.86 GHz)

  (AD2500B-ITX)

- 支持 Hyper-Threading 超線程技術 (AD2700B-ITX)

 （詳見警告 1）

 芯片組

- 南橋：Intel

®

NM10 Express

 系統內存

- 配備 2 個 DDR3 SO-DIMM 插槽

- 支持 DDR3 1066/800 non-ECC、un-buffered 內存

- 系統最高支持 4GB 容量（見警告 2）

擴展插槽

- 1 x PCI 插槽

 板載顯卡

- Intel

®

PowerVR SGX545

- DirectX 9.0 顯卡、Pixel Shader 3.0 技術

- 支持 D-Sub, 最高分辨率達 1920x1200 @ 60Hz

 音效

- 5.1 聲道高保真音頻 (VIA

®

 VT1705 音頻編解碼器 )

 板載 LAN 功能

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

 (AD2700B-ITX)

- Realtek RTL8111E

- 支持网路喚醒（Wake-On-LAN）

- 支持網路線偵測功能

- 支持 Energy Efficient Ethernet 802.3az

- 支持 PXE

 板載 LAN 功能

- Realtek PCIE x1 LAN RTL8105E

 (AD2500B-ITX)

- 速度 :10/100 Mb/s

- 支持网路喚醒（Wake-On-LAN）

- 支持 PXE

 Rear Panel

I/O 界面

 I/O

- 1 個 PS/2 鼠標接口

 ( 后面板輸入 /

- 1 個 PS/2 鍵盤接口

 輸出接口 )

- 1 個並行接口 ( 支持 ECP/EPP)

 (AD2700B-ITX)

- 1 個串行接口

- 1 個 VGA 接口

- 2 個可直接使用的 USB 2.0 接口

- 2 個可直接使用的 USB 3.0 接口

- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和

  SPEED LED)

- 高保真音頻插孔：音頻輸入 / 前置喇叭 / 麥克風

122

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

 Rear Panel

I/O 界面

 I/O

- 1 個 PS/2 鼠標接口

 ( 后面板輸入 /

- 1 個 PS/2 鍵盤接口

 輸出接口 )

- 1 個並行接口 ( 支持 ECP/EPP)

 (AD2500B-ITX)

- 1 個串行接口

- 1 個 VGA 接口

- 4 個可直接使用的 USB 2.0 接口

- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和

  SPEED LED)

- 高保真音頻插孔：音頻輸入 / 前置喇叭 / 麥克風

 USB 3.0

- 2 x ASMedia ASM1042 的后置 USB 3.0 連接頭，支持

 (AD2700B-ITX)

  USB 1.0/2.0/3.0 到 5Gb/s

 連接頭

- 2 x SATA2 3.0Gb/s 連接頭 , 支持 NCQ, AHCI 和熱插拔功

  能

- 1 x 紅外線模塊接頭

- 1 x 消費類紅外線模塊接頭

- CPU/ 機箱風扇接頭

- 24 針 ATX 電源接頭

- 前置音頻面板接頭

- 2 x USB 2.0 接口 ( 可支持 4 個額外的 USB 2.0 接口 )

 BIOS

- 16Mb AMI BIOS

- AMI UEFI Legal BIOS，支持 GUI

- 支持即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支持喚醒功能

- 支持 jumperfree 免跳線模式

 支持光盤

-

驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),CyberLink

  MediaEspresso 6.5 試用版 , 華擎軟件套裝 (CyberLink DVD

  Suite - OEM 試用版 ; Creative Sound Blaster X-Fi MB -

  試用版 ; 華擎 MAGIX 多媒体套件 - OEM)

 獨家功能

- 華擎即時開機功能

- 華擎 Instant Flash（見警告 3）

- 華擎 APP Charger（見警告 4）

- 華擎 SmartView（見警告 5）

- 華擎 XFast USB（見警告 6）

- 華擎 XFast LAN（見警告 7）

- Hybrid Booster( 安心超頻技術 ):

  - 支持 CPU 無級頻率調控（見警告 8）

  - ASRock U-COP（見警告 9）

  - Boot Failure Guard (B.F.G., 啟動失敗恢復技術 )

簡體中文

123

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

簡體中文

警告

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超

頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導

致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可

能導致的損壞不承擔責任。

 硬件監控器

- CPU 溫度偵測

- 主板溫度偵測

- CPU 風扇轉速計

- 機箱風扇轉速計

- CPU/ 機箱靜音風扇

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

操作系統

- Microsoft

®

Windows

®

7 32 位元适用于此主板

 認證

- FCC, CE, WHQL

- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應

  器 )（見警告 10）

 * 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com

124

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

簡體中文

    警告！

1、 關于“Hyper-Threading  Technology”（超線程技術）的設置，請參考 CD

光盤中的“User  Manual”( 用戶手冊 ,  英文版 ) 第 31 頁 ,  或是“UEFI

設置程序”第 5 頁 ( 中文版 )。

2、 由于芯片組的限制，在 W i n d o w s

®

操作系統下，供系統使用的實際內存容

量可能小于 4GB。

3、 華擎 Instant Flash 是一個內建于 Flash ROM 的 BIOS 更新工具程序。這個

方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

®

)

即可進行 B I O S 的更新。在系統開机自檢過程中按下 < F6> 鍵或在 B I O S 設

置菜單中按下 <F2> 鍵即可進入華擎 Instant  Flash 工具程序。啟動這一

程序後 , 只需把新的 B I O S 文件保存在 U 盤、軟盤或硬盤中 , 輕鬆點擊鼠

標就能完成 B I O S 的更新 , 而不再需要準備額外的軟盤或其他複雜的更新

程序。請注意 :U 盤或硬盤必須使用 FAT32/64 文件系統。

4、 若您想要更快速、更自由地為您的蘋果設備 , 如 i P h o n e / i P a d / i P o d

touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP  Charger。

只需安裝 APP  Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快

40%。華擎 APP  Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以

在電腦進入待機 ( S1)、掛起至內存 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下

持續為設備充電。只需安裝了 APP  Charger 驅動程序 , 您立刻就能擁有非

凡的充電體驗。

5、 S m a r t V i e w 是 I n t e r n e t 瀏覽器的一項新功能，它作為 I E 的智能起始頁

面，在一個增強的視圖中提供您經常訪問的网站、您的遊覽歷史記錄、

您的 F a c e b o o k 朋友、以及您的實時新聞來源，可為您提供更具個性化的

Internet 体驗。華擎主板專門配備 SmartView 應實用程序，可幫助您隨

時与朋友保持聯系。為使用 SmartView 功能，請确保您操作系統的版本是

Windows

®

 7，瀏覽器的版本是 IE8。

華擎网站：http://www.asrock.com/Feature/SmartView/index.asp

6、 華擎 XFast  USB 可以提升 USB 存儲設備性能。性能可能因設備特性不同而

存在差异。

7、 華擎 XFast  LAN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程

序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲

更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流量

定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您

的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据

流。

8、盡管本主板提供無級頻率調控 , 但不推荐用戶超頻使用。不同于標准 C P U

總線頻率的非標准頻率可能會使系統不穩定，甚至會損害 CPU 和主  板。

9、 當檢測到 CPU  過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主板上的 C P U 風扇是否正常運轉並拔出電源線，然后再將它插回。為

了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間涂一層導熱膠。

10、 EuP, 全稱 Energy  Using  Product( 能耗產品 ), 是歐盟用來定義完整系統

耗電量的規定。根據 E u P 的規定 , 一個完整系統在關機模式下的交流電總

消耗必須在 1.00W 以下。為滿足 E u P 標準 , 您需要同時具備支持 E u P 的主

板和支持 EuP 的電源供應器。根據 Intel

®

的建議 , 支持 EuP 的電源供應器

必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的

電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。

125

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

簡體中文

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接”。如果針腳上沒有放置跳線帽 ,  這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳

設定

清除 CMOS

(CLRCMOS1, 2 針腳跳線 )

( 見第 2 或 3 頁第 11 項 )

注意： CLRCMOS1 允許你清除 CMOS 數据，這些 CMOS 數据包括系統密碼、日期、時間

和系統參數等系統設置信息。要清除系統參數和重置系統默認設置，然后用

跳線帽短路 CLRCMOS1 的針腳 5 秒鐘。

2 針腳跳線

126

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

簡體中文

Serial ATAII 接口

這裡有兩組 Serial ATAII

(SATAII_1: 見第 2 或 3 頁第 14 項 )

(SATAII) 接口支持 Serial

(SATAII_2: 見第 2 或 3 頁第 6 項 )

(SATA) 數據線作為內部儲存

設置。目前 SATAII 界面理論

上可提供高達 3.0Gb/s 的數

據傳輸速率。

Serial ATA (SATA)

SATA 數據線的任意一端均可

數據線

連接 SATA/SATAII 硬

( 選配 )

盤或者主板上的 SATAII 接口。

1.4 板載接頭和接口

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

USB 2.0 擴展接頭

除了位於 I/O 面板的默

(9 針 USB4_5)

認 USB 2.0 接口之外，這款

( 見第 2 或 3 頁第 13 項 )

主板有兩組 USB 2.0 接針。

這組 USB 2.0 接針可以支持

兩個 USB 2.0 接口。

(9 針 USB6_7)

( 見第 2 或 3 頁第 7 項 )

紅外線模塊接頭

這個接頭支持一個選配的無

(5 針 IR1)

線發送和接受紅外線的

( 見第 2 或 3 頁第 8 項 )

模塊。

1

IRTX

+5VSB

DUMMY

IRRX

GND

前置音頻面板接頭

可以方便連接音頻設備。

(9 針 HD_AUDIO1)

( 見第 2 或 3 頁第 17 項 )

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

SA

TAII_2

SA

TAII_1

1

ATX+5VSB

IRTX

GND

IRRX

消費類紅外線模塊接頭

此接口可以連接遙控器。

(4 針 CIR1)

( 見第 2 或 3 頁第 10 項 )

127

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

簡體中文

系統面板接頭

這個接頭提供數個系統前面

(9 針 PANEL1)

板功能。

( 見第 2 或 3 頁第 9 項 )

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態

指示燈到這個排針。根據之前請注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

RESET( 重啟開關 ):

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可

按下重啟開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待

機模式或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬盤活動指示燈 ):

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,

此指示燈亮起。

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、

重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機

箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。

          1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能

             (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

             們提供的手冊和機箱手冊上的使用說明安裝您的系統。

          2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到

AC’97 音頻面板。

機箱喇叭接頭

請將機箱喇叭連接到這個接

(4 針 SPEAKER1)

頭。

( 見第 2 或 3 頁第 12 項 )

128

ASRock  AD2700B-ITX / AD2500B-ITX  Motherboard

簡體中文

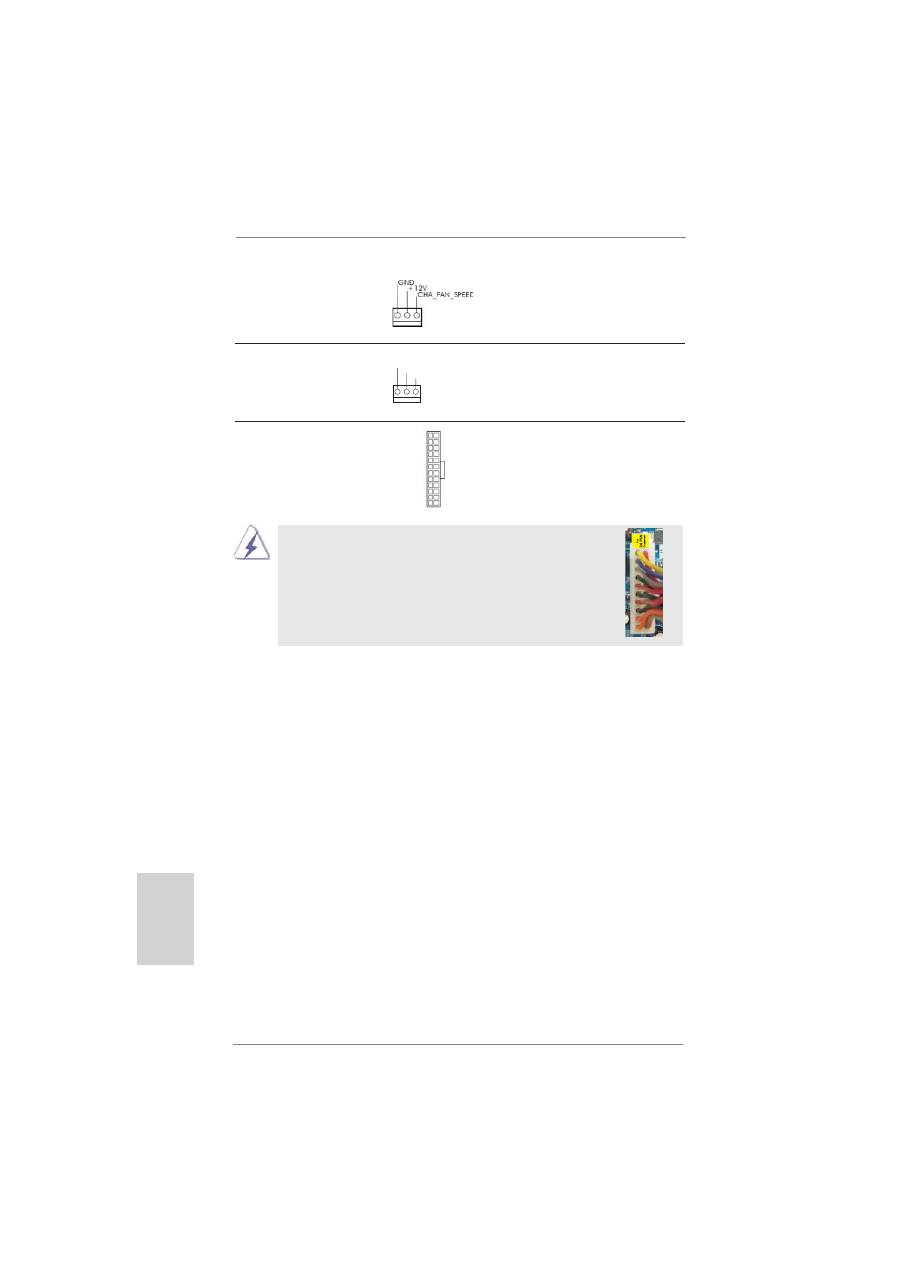

CPU 風扇接頭

請將 CPU 風扇連接線接到這個

(3 針 CPU_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 2 或 3 頁第 1 項 )

相接。

ATX 電源接頭

請將 ATX 電源供應器連接到這

(24 針 ATXPWR1)

個接頭。

( 見第 2 或 3 頁第 5 項 )

12

 1

24

13

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用

傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著

Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

12

 1

24

13

機箱風扇接頭

請將風扇連接線接到這個

(3 針 CHA_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 2 或 3 頁第 3 項 )

相接。

GND

+12V

CPU_FAN_SPEED
