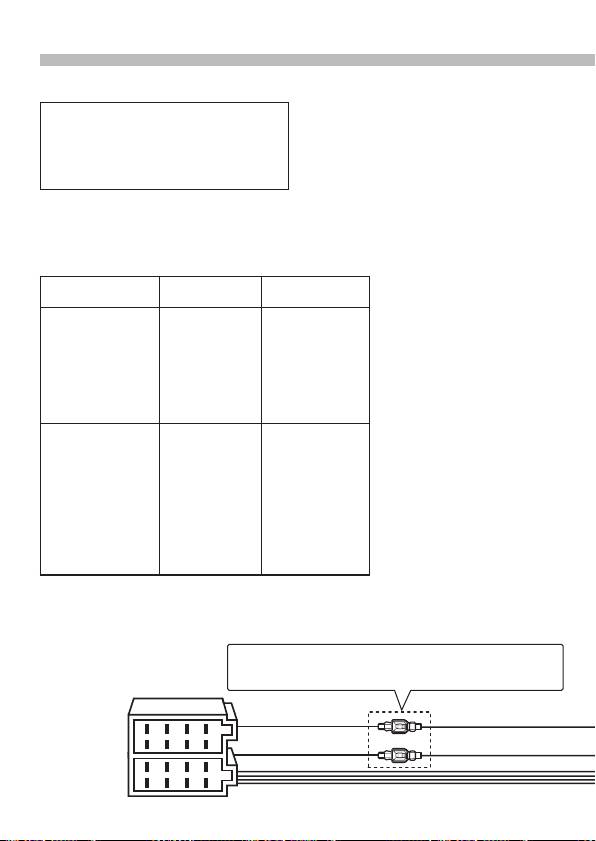

Verbinden van kabels met aansluitingen

⁄

• Luidsprekerimpedantie: 4 – 8 Ω

• Maximale toevoerstroom USB-

aansluiting : 500 mA

Stekkerfunctietabel

Pennummers voor

Kleur van kabel Functies

ISO-stekkers

Externe

spanningsaansluiting

A-4 Geel Accu

A-5 Blauw/wit Spanningsregeling

A-6 Oranje/wit Dimmer

A-7 Rood Contact (ACC)

A-8 Zwart Massaverbinding

Luidsprekerstekker

B-1 Paars Rechts achter (+)

B-2 Paars/zwart Rechts achter (–)

B-3 Grijs Rechts voor (+)

B-4 Grijs/zwart Rechts voor (–)

B-5 Wit Links voor (+)

B-6 Wit/zwart Links voor (–)

B-7 Groen Links achter (+)

B-8 Groen/zwart Links achter (–)

⁄

Zie <Aansluiten van de ISO-stekker> (pagina 48).

Geel (pen A–4)

Geel (accukabel)

Aansluiting A

8

6

4

2

7

5

3

1

Rood (pen A–7)

Rood (ontstekingskabel)

8

6

4

2

Aansluiting B

7

5

3

1

46

|

Snelstartgids
