Kenwood DPX404U: Ligar os cabos aos terminais

P.CONT

ANT.

CONT

MUTE

REMOTE CONT

STEERING WHEEL

REMOTE INPUT

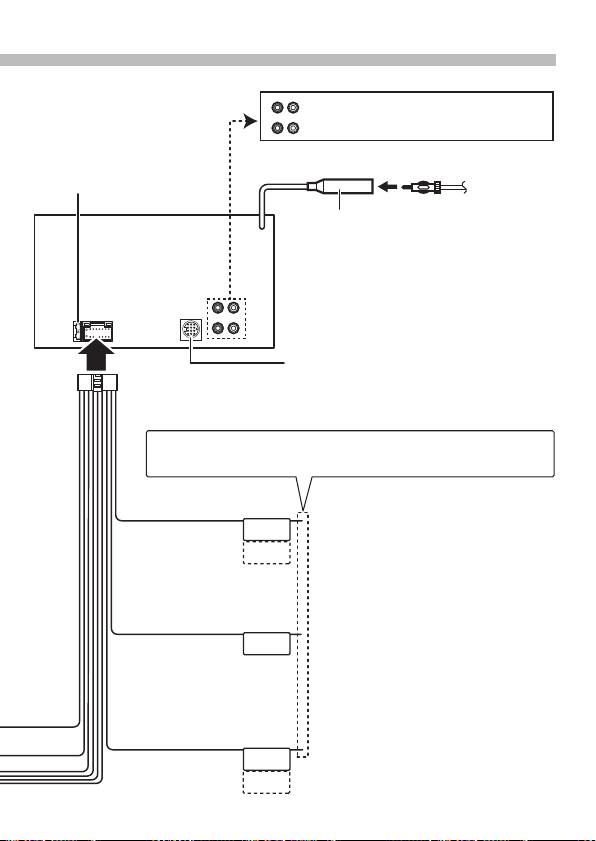

Ligar os cabos aos terminais

Saída dianteira (apenas DPX504U/ DPX404U)

Saída traseira/ Saída do Sub Woofer

Fusível (10 A)

Cabo da antena

Entrada da antena FM/AM (JASO)

Para o carregador de discos Kenwood/ acessório

opcional externo (apenas DPX504U)

Cablagem

Para ligar estes fios, consulte os manuais de

(acessório1)

⁄

instruções relevantes.

Se não forem feitas ligações, não deixe o fio sair da patilha.

Azul/branco (controlo de

alimentação/fio de controlo da

antena)

Ligue ou ao terminal de controlo da

alimentação, quando utilizar o amplificador

de potência opcional, ou ao terminal de

alimentação para o amplificador da antena

tipo filme ou da antena tipo poste curto. (Máx.

300 mA, 12 V CC)

Castanho (fio de controlo de

silêncio)

Liga ao terminal que está ligado à massa

quando o telefone toca ou durante a

conversação.

⁄ Consulte <Ligação do conector ISO> (página 84).

Para ligar o sistema de navegação

⁄

Kenwood, consulte o manual do sistema

de navegação.

Azul claro/amarelo (fio do

controlo remoto do volante)

Para utilizar a função de controlo remoto do

volante, é necessário um adaptador remoto

exclusivo (não fornecido) compatível com o

veículo.

Português

|

83
