Conexión de cables a los terminales

⁄

• Impedancia del altavoz : 4 – 8 Ω

• Corriente máxima de suministro del

terminal USB : 500 mA

Guía de funciones de los conectores

Números de

Color del cable Funciones

patilla para

conectores ISO

Conector de

alimentación

exterior

A-4 Amarillo Batería

A-5 Azul/blanco Control de alimentación

A-6 Naranja/blanco Atenuación de la

iluminación

A-7 Rojo Encendido (contacto)

A-8 Negro Conexión a tierra (masa)

Conector de altavoz

B-1 Púrpura Trasero derecho (+)

B-2 Púrpura/negro Trasero derecho (–)

B-3 Gris Delantero derecho (+)

B-4 Gris/negro Delantero derecho (–)

B-5 Blanco Delantero izquierdo (+)

B-6 Blanco/negro Delantero izquierdo (–)

B-7 Verde Trasero izquierdo (+)

B-8 Verde/negro Trasero izquierdo (–)

⁄

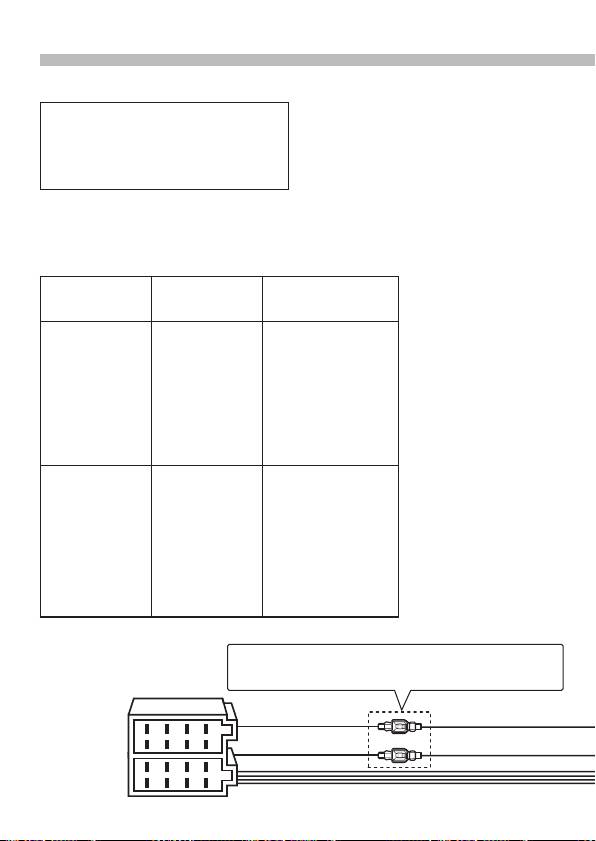

Consulte <Conexión del conector ISO> (página 72).

Amarillo (cable de

Amarillo (patilla A-4)

la batería)

Conector A

8

6

4

2

Rojo (cable del

7

5

3

1

Rojo (patilla A-7)

encendido)

8

6

4

2

Conector B

7

5

3

1
