Kenwood DPX404U: Підключення кабелів до роз'ємів ⁄

Підключення кабелів до роз'ємів

⁄

• Номінальний опір динаміка: 4 – 8 Ом

• Максимальний рівень струму

живлення порта USB : 500 мА

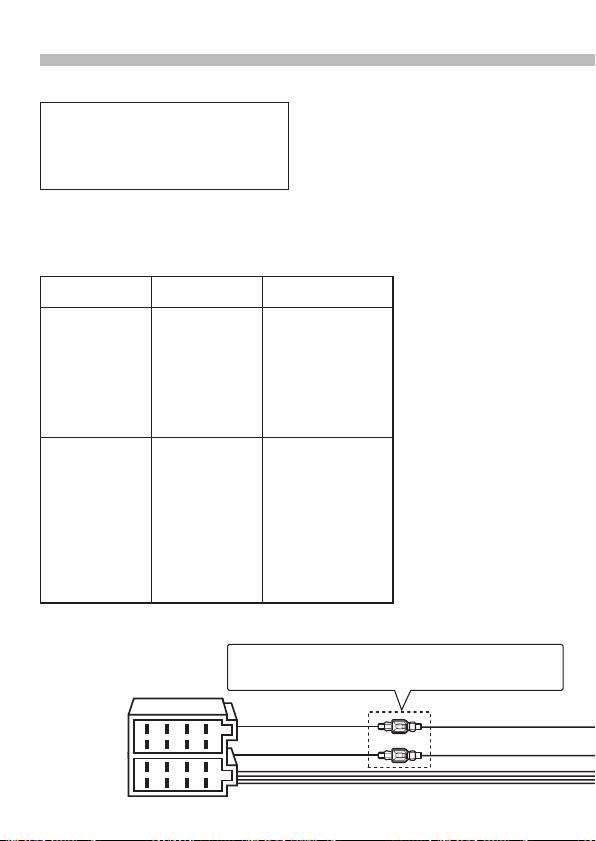

Покажчик функцій роз'ємів

 

  

 ' ISO

Роз'єм для

зовнішнього

живлення

A-4 Жовтий Акумулятор

A-5 Синій/білий Керування живленням

A-6 Оранжевий/білий Затемнювач

A-7 Червоний Запалювання (ACC)

A-8 Чорний З'єднання заземлення

Роз'єм для

динаміків

B-1 Багряний Тильний правий (+)

B-2 Багряний/чорний Тильний правий (–)

B-3 Сірий Передній правий (+)

B-4 Сірий/чорний Передній правий (–)

B-5 Білий Передній лівий (+)

B-6 Білий/чорний Передній лівий (–)

B-7 Зелений Тильний лівий (+)

B-8 Зелений/чорний Тильний лівий (–)

⁄

Див. <Підключення до ISO-роз’єму> (стор. 108).

Жовтий (кабель

Жовтий (штекер A-4)

акумулятора)

Роз'єм A

8

6

4

2

Червоний (кабель

7

5

3

1

Червоний (штекер A-7)

запалювання)

8

6

4

2

Роз'єм B

7

5

3

1
