Kenwood DPX404U: Conexión de cables a los terminales

P.CONT

ANT.

CONT

MUTE

REMOTE CONT

STEERING WHEEL

REMOTE INPUT

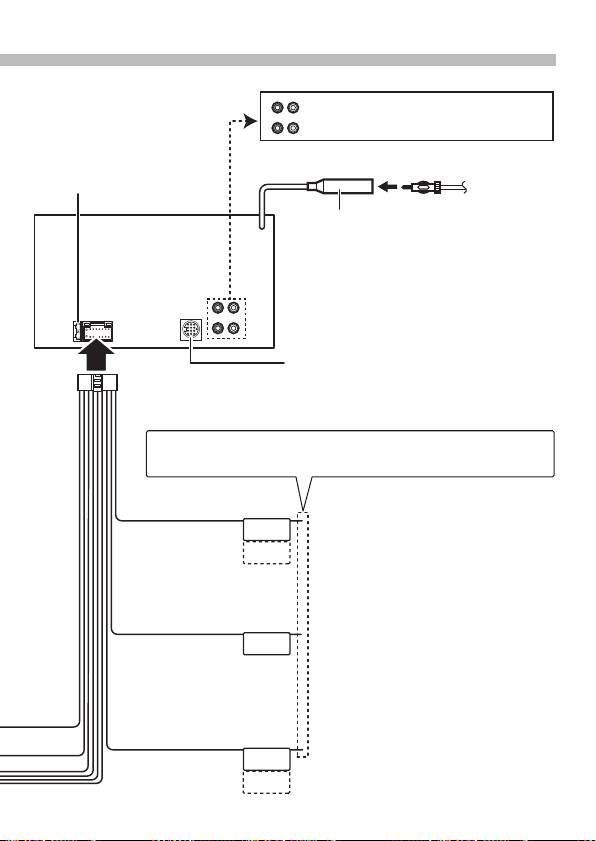

Conexión de cables a los terminales

Salida delantera (sólo para DPX504U/ DPX404U)

Salida trasera/ Salida del sub woofer

Fusible (10 A)

Cable de antena

Entrada de antena FM/AM (JASO)

Al cambiador de discos de Kenwood o al accesorio

opcional externo (sólo para DPX504U)

Mazo de conductores

(accesorio1)

Para conectar estos cables, remítase a los

⁄

manuales de instrucciones pertinentes.

Si no se ha realizado ninguna conexión, no deje que el cable

sobresalga de la lengüeta.

Azul/blanco (cable de control

de alimentación/control de la

antena)

Conéctelo al terminal de control de la

potencia cuando utilice el amplificador

opcional de potencia, o al terminal de

potencia del amplificador de refuerzo de la

antena corta o de tipo pelicular. (Máx. 300mA,

12 V CC)

Marrón (cable de control de

silenciamiento)

Conéctelo al terminal de tierra cuando suene

el teléfono o durante la conversación.

Para conectar el sistema de navegación

⁄ Consulte <Conexión del conector ISO> (página 72).

⁄

Kenwood, consulte su manual de

navegación.

Azul claro/amarillo (cable

del mando a distancia de la

dirección)

Para utilizar la función de mando a distancia

en el volante es necesario un adaptador

remoto exclusivo (no suministrado) para su

vehículo.

Español

|

71
