Festool Ti 15: – Controllare periodicamente il cavo e la spina e accertarsi che non presentino dan- neggiamenti. All'occorrenza, incaricare della riparazione un centro di assistenzaclienti autorizzato. – Scollegare la spina del caricabatterie dalla presa di rete quando esso non è utiliz- zato.

TI 15

31

I

– Controllare periodicamente il cavo e la spina e accertarsi che non presentino dan- neggiamenti. All'occorrenza, incaricare della riparazione un centro di assistenza clienti autorizzato. – Scollegare la spina del caricabatterie dalla presa di rete quando esso non è utiliz- zato.

1.3

Emissioni

I valori rilevati in base alla norma EN 60745 nor-

malmente indicano quanto segue:

Valore dell'emissione di vibrazioni a

h

 (somma vet-

toriale di tre direzioni) e incertezza K rilevati secon-

do la norma EN 60745:

I valori di emissione indicati (vibrazioni, rumorosità)

– hanno valore di confronto tra le macchine,

– permettono una valutazione provvisoria del cari-

co di rumore e di vibrazioni durante l'uso,

– rappresentano l'attrezzo elettrico nelle sue ap-

plicazioni principali.

Valori maggiori sono plausibili con altre applicazio-

ni, con altri utensili e in caso di scarsa manutenzio-

ne. Osservare i tempi di pausa e di funzionamento a

vuoto della macchina!

2 Simboli 3 Dati tecnici

Avvitamento ad impulsi

Livello pressione sonora

L

PA

 = 93 dB(A)

Livello di potenza sonora

L

WA

 = 104 dB(A)

Incertezza

K = 3 dB

Avvitamento e foratura senza percussione

Livello pressione sonora

L

PA

 = 68 dB(A)

Livello di potenza sonora

L

WA

 = 79 dB(A)

Incertezza

K = 3 dB

ATTENZIONE

Suono risultante dal lavoro

Danneggiamento dell'udito



Utilizzare protezioni acustiche!

Foratura nel metallo

a

h

 < 2,5 m/s

2

K = 1,5 m/s

2

Viti

a

h

 = 3,0 m/s

2

K = 1,5 m/s

2

Serraggio di viti e dadi di

dimensione massima

a

h

 = 11,3 m/s

2

K = 3,0 m/s

2

Avvertenza di pericolo generico

Avvertenza sulla scossa elettrica

Leggere le istruzioni/avvertenze!

Indossare le protezioni acustiche!

Indossare i guanti protettivi!

Indossare gli occhiali protettivi!

Non fa parte dei rifiuti comunali.

Modo operativo avvitatore a impulsi

Modo operativo avvitamento/ foratura senza

percussione

Avvitatore a impulsi a batteria

TI15

Tensione motore

14,4 V

Numero di giri a vuoto

0 - 2600 min

-1

Numero di impulsi

2400 - 3600 min

-1

Momento torcente max.

avvitamento in materiale duro

(metallo)

100 Nm*

Campo di serraggio mandrino portapunte

1,5 - 13 mm

Diametro di foratura max.

legno

13 mm

Metallo

10 mm

32

TI 15

I

* limitazione elettronica

4 Elementi dell'utensile

Gli accessori raffigurati o descritti in parte non

sono compresi nella dotazione di fornitura.

Le figure indicate nel testo si trovano all'inizio delle

istruzioni per l'uso.

5 Utilizzo conforme

Avvitatore a impulsi a batteria adatto

– Per inserire e serrare viti dalle misure indicate

– Per praticare fori nel metallo, nel legno, nella

plastica e in materiali simili

– per l'uso con la batteria Festool confezioni Series

BPC e BPS, stessa classe di tensione.

L'utensile

non

 può essere utilizzato per impieghi

che richiedono una coppia di serraggio precisa/

specifica. Se si utilizza l'utensile per impieghi che

richiedono una coppia di serraggio specifica o in cui

non si deve superare una coppia di serraggio mas-

sima, si rischia di serrare eccessivamente, di dan-

neggiare la vite o il pezzo in lavorazione.

Caricabatterie TCL 3 idoneo per

– Caricare le batterie Festool BP, BPS e BPC (le

batterie NiMH, NiCd, Li-Ion sono riconosciute

max. diametro vite nell'abete

fino a 8x160mm

Attacco utensile nel mandrino portautensile

1/4 ’’

Peso senza batterie con Centrotec

1,2 kg

Avvitatore a impulsi a batteria

TI15

Caricabatterie

TCL 3

Tensione di rete (in ingresso)

220 - 240 V ~

Frequenza di rete

50/60 Hz

Tensione di carica (in uscita)

10,8 - 18 V=

Carica rapida

max. 3 A

Carica di mantenimento a pulsazione (NiCd, NiMH)

ca. 0,06 A

Durata della carica per batterie BP, BPS e BPC

Ioni di litio 1,5 Ah, 80 %/ 100 %

ca. 25/35 min.

Ioni di litio 3,0 Ah, 80 %/ 100 %

ca. 55/70 min.

Ioni di litio 4,2 Ah, 80 %/ 100 %

ca. 70/90 min.

Temperature ammesse

  da  -5  °C  a  + 45 °C

Controllo della temperatura

con resistenza NTC

Classe di protezione

/II

Batteria

BPC 15 Li

Tensione

14,4 V

Capacità

4,2 Ah

Peso

0,58 kg

[1-1]

Portainserti

[1-2]

Interruttore di accensione/spegnimento

[1-3]

Interruttore destra/sinistra

[1-4]

Spia LED

[1-5]

Mandrino CENTROTEC

[1-6]

Testa regolabile numero di giri/ numero

di impulsi

[1-7]

Indicatore della capacità

[1-8]

Batteria

[1-9]

Clip per cintura

[1-10]

Tasti per rimuovere le batterie

[1-11]

Adattatore per attacchi FastFix

[1-12]

Mandrino portapunte 13 mm

[1-13]

Supporto angolare

[3-1]

Caricabatterie

[3-2]

Indicatore LED

[3-3]

Avvolgimento cavo

[3B]

Fissaggio a muro

TI 15

33

I

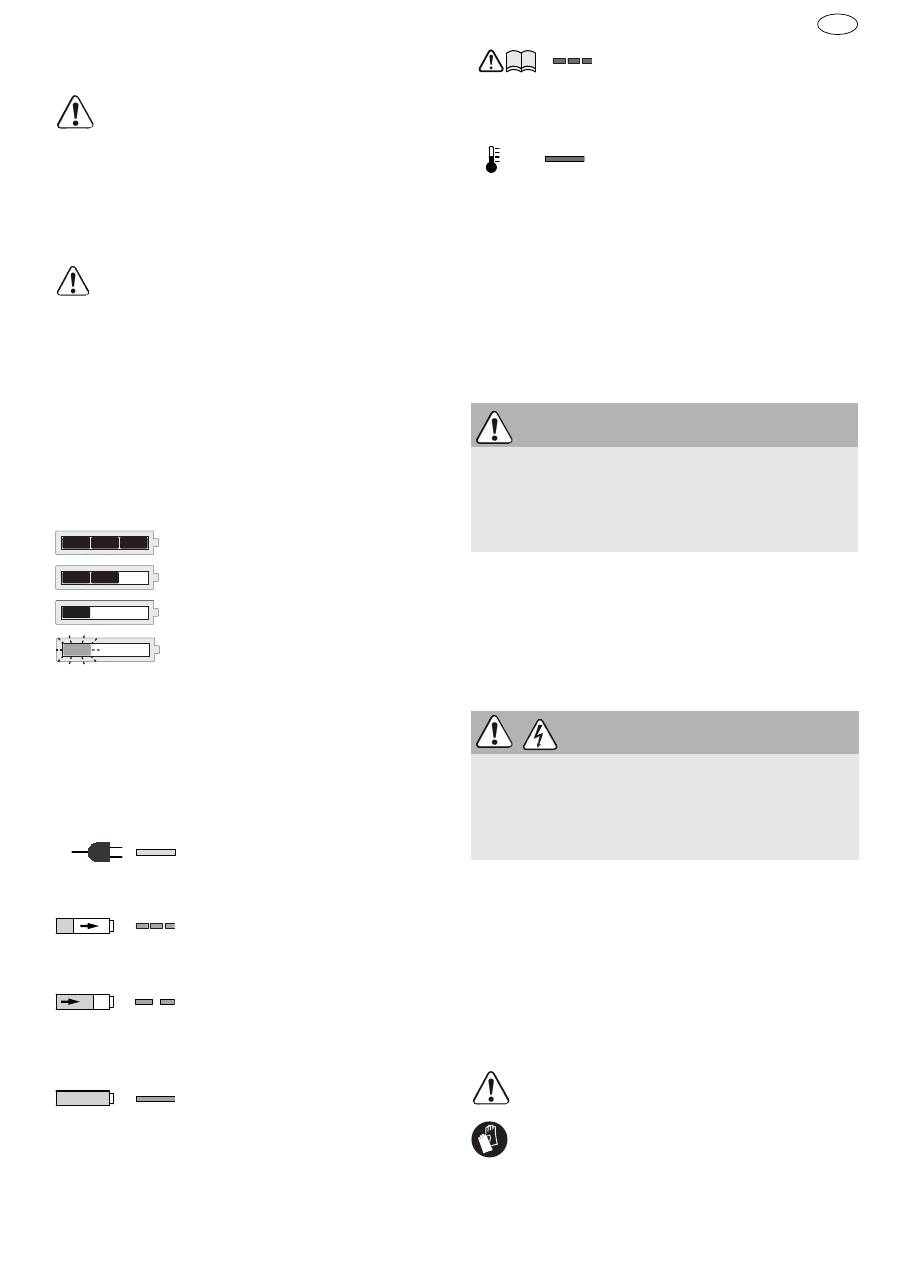

automaticamente.)

– Solo per uso interno.

L'operatore risponde dei danni provocati da

un uso dell'attrezzo non consono al proprio

scopo, anche nei casi di esercizio industriale

continuato.

6 Messa in funzione

6.1

Avvolgimento cavo del caricabatterie [3-

3]

Prima della messa in funzione, il cavo deve

essere completamente svolto dall'alloggia-

mento.

6.2

Batterie Festool



Al momento della fornitura, la batteria è pronta

per l'uso e può essere ricaricata in ogni mo-

mento.

Sostituzione delle batterie [2]

L'indicatore della capacità

[1-7]

 mostra automati-

camente lo stato di carica premendo l'interruttore

on/off

[1-2]

:

6.3

Caricabatterie Festool

Carica delle batterie[3A]

Il LED

[3-2]

 del caricabatterie indica il suo stato di

funzionamento.

7 Impostazioni

7.1

Cambiamento del senso di rotazione [1-

3]

• Interruttore a sinistra = rotazione oraria

• Interruttore a destra = rotazione antioraria

7.2

Regolazione del numero di giri/di impul-

si



Regolate il numero di giri/di impulsi sulla testa

regolabile

[1-6]

:

Posizione 1 = numero di giri/di impulsi basso

Posizione 6 = numero di giri/di impulsi elevato

8 Attacco utensile, adattatori

Festool offre dispositivi e portautensili per i diversi

impieghi.

I numeri d'ordine per accessori e utensili si trovano

nel catalogo Festool o su Internet alla pagina

"www.festool.com“.

8.1

Mandrino CENTROTEC [4]

Sostituzione rapida degli utensili con gambo CEN-

TROTEC

Serrare gli utensili CENTROTEC solo in man-

drini CENTROTEC.

Durante le operazioni di sostituzione indos-

sare guanti protettivi!

70 - 100 %

40 - 70 %

15 - 40 %

< 15

Raccomandazione:

 caricare le

batterie prima di continuare a uti-

lizzarle.

LED giallo - continuo

Il caricabatterie è pronto per

l'uso.

LED verde - intermittente veloce

La batteria viene caricata con la

corrente massima.

LED verde - intermittente lento

La batteria è ricaricata con cor-

rente ridotta, per le batterie al

litio la carica è all'80 %.

LED verde - continuo

La carica è terminata o non viene

ricominciata, perché lo stato di

carica è superiore all'80 %.

LED rosso - intermittente

Errore generico, ad es. falsi con-

tatti, cortocircuito, avaria del

pacco batterie ecc.

LED rosso - continuo

La temperatura della batteria è

fuori tolleranza.

ATTENZIONE

Danneggiamento della vite e/o del pezzo in lavo-

razione



Adattate il numero di giri /di impulsi al vostro

impiego specifico.

AVVERTENZA

Pericolo di lesioni, scossa elettrica



Prima di eseguire qualsiasi operazione sulla

macchina togliete sempre le batterie dall'uten-

sile!

34

TI 15

I

8.2

Mandrino portapunte BF-TI 13 [5]

Per il serraggio di punte di trapano fino a max

13 mm e di utensili con gambo.



Il funzionamento ad impulsi viene disinserito

automaticamente quando si utilizza il mandrino

portapunte.

Serrare l'utensile al centro del mandrino

portapunte.



Per bloccare la punta spingere all'indietro il

manicotto e ruotarlo in senso orario fino allo

scatto.

8.3

Adattatore TI-FX [6]

Per applicare sull'attrezzo elettrico i seguenti di-

spositivi (in parte accessori).



Il funzionamento ad impulsi viene disinserito

automaticamente quando si utilizza l'adattato-

re.



Quando inserite l'adattatore, i tre punti bianchi

devono essere in fila. Eventualmente ruotare

leggermente a mano la sede a esagono cavo, in

modo da poter fissare l'adattatore.



Per fissare l'adattatore ruotate l'anello di bloc-

caggio fino all'arresto.

Supporto angolare DD-AS [7]

Per trapanare e avvitare ad angolo retto rispetto

all'asse longitudinale dell'attrezzo (event. accesso-

rio).

Supporto eccentrico DD-ES [8]

Per avvitare in prossimità dei margini con inserti bit

ISO 1173 (event. accessorio).

9 Lavorazione con la macchina

9.1

Modalità operative

A seconda della scelta di portautensile/del disposi-

tivo la macchina ha diverse modalità operative:

9.2

Accensione/spegnimento [1-2]

Premere = ON, rilasciare = OFF



A seconda della pressione sull'interruttore on/

off è possibile variare continuamente il numero

di giri/di impulsi.

Il LED si accende

[1-4]

 quando l'interruttore ON/

OFF viene premuto

[1-2]

.

9.3

Deposito bit [1-1]

Magnetico, per accogliere bit e portabit.

9.4

Clip per cintura [1-9]

Per agganciare temporaneamente l'attrezzo agli

indumenti di lavoro: può essere spostato verso sini-

stra o verso destra o tolto dal pacco batterie.

9.5

Segnali acustici d'allarme

I segnali acustici d'allarme suonano nelle seguenti

condizioni di funzionamento e la macchina si arre-

sta:

10 Manutenzione e cura

Avvitamento ad impulsi

– Mandrini CENTROTEC WH-CE (vedi Cap.

8.1)

Avvitamento e foratura senza percussione

– Adattatore TI-FX (vedi Cap. 8.3)

• Supporto angolare DD-AS

• Supporto eccentrico DD-ES

• Adattatore avvitatore per l'edilizia

DD-DC

– Mandrino portapunte BF-TI 13 (vedi Cap.

8.2)

AVVERTENZA

Pericolo di lesioni



Appoggiate l'utensile elettrico sulla vite soltanto

in stato disinserito.

Batteria scarica o macchina

sovraccaricata.

– Sostituire la batteria.

– Ridurre il carico della macchina.

La macchina è surriscaldata.

– Una volta raffreddata è possibile

riavviare la macchina.

Le batterie al litio sono surriscal-

date o difettose.

– Controllare il funzionamento con

il caricabatterie quando le batte-

rie si sono raffreddate.

AVVERTENZA

Pericolo di lesioni, scossa elettrica



Prima di eseguire qualsiasi operazione di manu-

tenzione o assistenza togliere sempre le batterie

dall'utensile!



Tutte le operazioni di manutenzione e riparazio-

ne per le quali è necessario aprire l'alloggia-

mento del motore devono essere eseguite

solamente da un'officina per l'Assistenza Clienti

autorizzata .

peep

―   ―

peep  peep

  ―

peep peep peep

TI 15

35

I

Servizio e riparazione

 solo da parte

del costruttore o delle officine di servi-

zio autorizzate. Le officine più vicine

sono riportate di seguito:

www.festool.com/Service

Utilizzare solo ricambi originali Festo-

ol! Cod. prodotto reperibile al sito:

www.festool.com/Service

Prestare attenzione alle seguenti avvertenze:

– Le aperture di aerazione dell'attrezzo devono re-

stare libere e pulite affinché sia garantito il ne-

cessario raffreddamento.

– Tenere sempre puliti i contatti dell'attrezzo elet-

trico, del caricabatterie e del pacco batterie.

Note sulla batteria

– Immagazzinaggio solo in ambienti asciutti e fre-

schi, con temperature comprese tra 5 °C e 25 °C.

– Proteggere il pacco batteria dall'umidità, dall'ac-

qua e dal calore.

– Non lasciare i pacchi batteria vuoti innestati al

caricabatterie per più di un mese se il caricabat-

terie non è allacciato alla rete di alimentazione

elettrica. Rischio di scaricamento totale!

– Se i pacchi batteria sono immagazzinati per lun-

go tempo senza venir utilizzati, essi devono esse-

re carichi al 40 % (ca. 15 min di carica).

– Per evitare cortocircuiti le batterie devono essere

conservate nell'imballaggio originale.

– Un tempo di esercizio decisamente ridotto per ri-

carica indica che la batteria è esausta e deve es-

sere sostituita.

11 Ambiente

Non gettare l'apparecchio tra i rifiuti

domestici!

 Smaltire gli apparecchi, gli

accessori e gli imballaggi introducen-

doli nel ciclo di recupero a tutela

dell'ambiente. Attenersi alle disposi-

zioni di legge nazionali in materia.

Solo UE:

 nel rispetto della direttiva europea 2002/

96/CE, gli apparecchi elettrici devono essere rac-

colti separatamente e introdotti nell'apposito ciclo

di smaltimento e recupero a tutela dell'ambiente.

Smaltire

le batterie esauste o difettose

 presso ri-

venditori specializzati, assistenza clienti Festool o

presso i punti di smaltimento locali prescritti. (os-

servate le norme in vigore nel vostro Paese). Alla

restituzione gli accumulatori devono essere scari-

chi. Le batterie in questo modo verranno riciclate in

modo adeguato.

Solo UE:

la Direttiva europea 91/157/CEE prevede

che le batterie o gli accumulatori difettosi o esausti

siano riciclati.

Informazioni su REACh:

 www.festool.com/reach

12 Trasporto

La quantità equivalente di litio nella batteria al litio

è inferiore al valore soglia ed è controllato dal Ma-

nuale UN ST/SG/AC.10/11/Rev.3 Parte III, Paragra-

fo 38.3. Pertanto la batteria al litio non è soggetta,

né come componente né nell'impiego all'interno di

un apparecchio, alle disposizioni nazionali e inter-

nazionali sulle merci pericolose. Le disposizioni

sulle merci pericolose possono tuttavia essere rile-

vanti durante il trasporto di più batterie. In questo

caso potrebbe rendersi necessaria l'osservanza di

particolari condizioni.

13 Dichiarazione di conformità CE

Dichiariamo sotto nostra unica responsabilità che il

presente prodotto è conforme a tutti i requisiti di ri-

levanza definiti dalle seguenti direttive, norme o

documenti normativi:

2006/42/CE, 2004/108/CE, 2011/65/UE, EN 60745-

1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN

55014-2.

Dichiariamo sotto nostra unica responsabilità che il

presente prodotto è conforme a tutti i requisiti di ri-

levanza definiti dalle seguenti direttive, norme o

documenti normativi:

2004/108/CE, 2006/95/CE, 2011/65/UE, EN 60335-

1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN

61204-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen, Germany

Dr. Martin Zimmer

Direttore Ricerca, Sviluppo, Documentazione tecni-

ca

2013-05-22

EKAT

1

2

3

5

4

Avvitatore a impulsi a batteria

N° di serie

TI 15

496651

Anno del contrassegno CE:2011

Caricabatterie

N° di serie

TCL 3

10002345, 10004911

Anno del contrassegno CE:2013
